BEDIENUNGSANLEITUNG YK-81CEU BRAUN

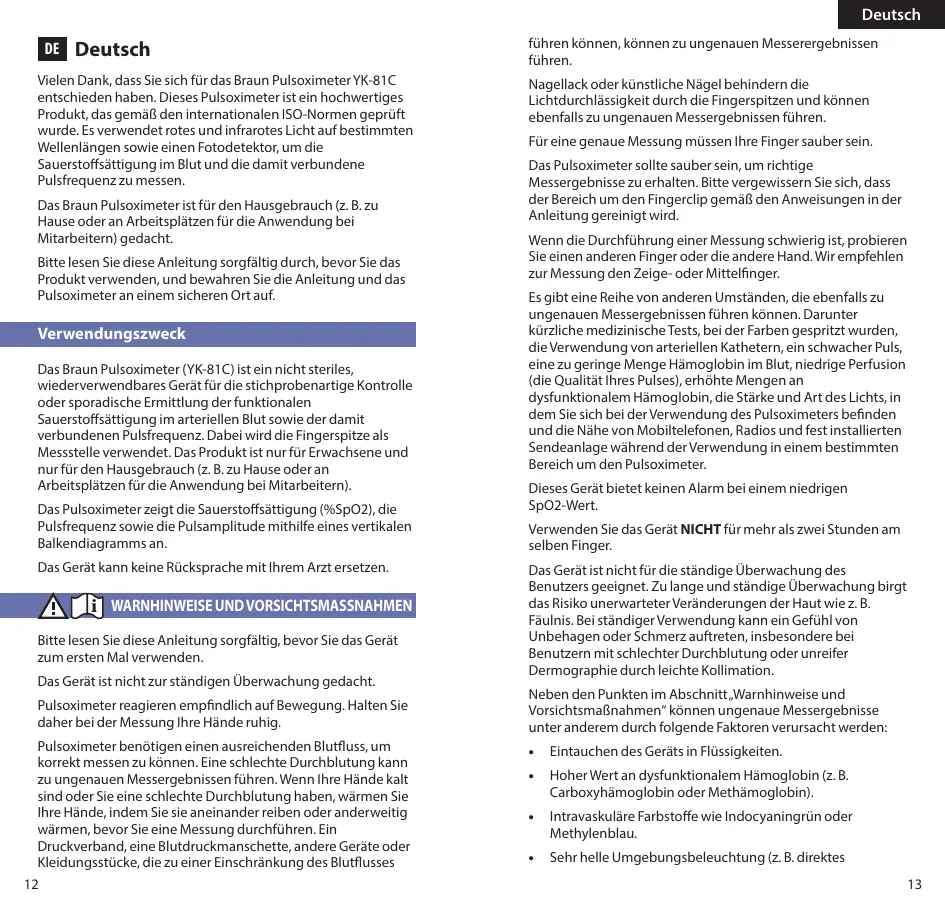

Vielen Dank, dass Sie sich für das Braun Pulsoximeter YK-81C entschieden haben. Dieses Pulsoximeter ist ein hochwertiges Produkt, das gemäß den internationalen ISO-Normen geprüft wurde. Es verwendet rotes und infrarotes Licht auf bestimmen Wellenlangen sowie einen Fotodetektor, um die Sauerstoffsattigung im Blut und die damit verbundene Pulsfrequenz zu messen.

Das Braun Puloximeter ist für den Hausgebrauch (z. B. zu Hause oder an Arbeitsplätzen für die Anwendung bei Mitarbeitern) gedacht.

Bitte lessen Sie diese Anleitung sorgfältig durch, bevor Sie das Produkt verwenden, und bewahren Sie die Anleitung und das Pulsoximeter an einem sicheren Ort auf.

Verwendungszweck

Das Braun Pulsoximeter (YK-81C) ist ein nicht steriles, niederverwendbare Gerat für die stichprobenartige Kontrolle oder sporadische Ermittlung der funktionalen Sauerstoffsattigung im arteriellen Blut sowie der damit verbundenen Pulsfrequenz. Dabei wird die Fingerspitze als Messstelle verwendet. Das Produkt ist nur für Erwachsene und nur für den Hausgebrauch (z. B. zu Hause oder an Arbeitsplätzen für die Anwendung bei Mitarbeitern).

Das Pulsoximeter zeigt die Sauerstoffsattigung (%SpO2), die Pulsfrequenz sowie die Pulsamplitude mithilfe eines vertikalen Balkendiagramms an.

Das Gerät kann keine Rücksprache mit ihrem Arzt ersetzen.

WARNHINWEISE UND VORSICHTSMASSNAHMEN

Bitte lessen Sie diese Anleitung sorgfältig, bevor Sie das Gerät zum ersten Mal verwenden.

Das Gerät ist nicht zur ständigen Überwachung gedacht.

Pulsoximeter reagieren empfindlich auf Bewegung. Halten Sie daher bei der Messung ihre Hände ruhig.

Pulsoximeter benötigen einen ausreichenden Blutfluss, um korrekt messen zu konnen. Eine schlechte Durchblutung kann zu ungenauen Messergebnissen führen. Wenn ihre Hände kalt sind oder Sie eine schlechte Durchblutung haben, wärmen Sie ihre Hände, indem Sie sie aneinander reiben oder anderweitig wärven, bevor Sie eine Messung durchführten. Ein Druckverband, eine Blutdruckmanschette, andere Geräte oder Kleidungsstücke, die zu einer Einschränkung des Blutflusses

fuhren konnen, konnen zu ungenauen Messerergebnissen fuhren.

Nagellack oder künstliche Nagel behindern die Lichtdurchlüssigkeit durch die Fingerspitzen und können ebenfalls zu ungenuaigen Messergebnissen führen.

Für eine genaue Messung müssen ihre Finger sauber sein.

Das Pulsoximeter sollte sauber sein, um richtige Messergebnisse zu erhalten.itte vergewissern Sie sich, dass der Bereich um den Fingerclip gemäß den Anweisungen in der Anleitung gereinigt wird.

Wenn die Durchführung einer Messung schwierig ist, probieren Sie einen anderen Finger oder die andere Hand. Wir empfehlen zur Messung den Zeige- oder Mittelfinger.

Es gibt eine Reihe von anderen Umständen, die ebenfaiss zu ungenauen Messergebnissen führen können. Darunter kürzliche medizinische Tests, bei der Farben gespritzt wurden, die Verwendung von arteriellen Kathetern, ein schwacher Puls, eine zu geringe Menge Hämoglobin im Blut, niedrige Perfusion (die Qualität Ihr's Pulses), erhöhte Mengen an dysfunktionalem Hämoglobin, die Stärke und Art des Lichts, in dem Sie sich bei der Verwendung des Pulsoximeters befinden und die Nähe von Mobiltelefonen, Radios und fest installierten Sendeanlage während der Verwendung in einem bestimmten Bereich um den Pulsoximeter.

Dieses Gerät bietet keinen Alarm bei einem niedrigen SpO2-Wert.

Verwenden Sie das Gerät NICHT für mehr als zwei Stunden am selbst Finger.

Das Gerät ist nicht für die ständige Überwachung des Benutzers geeignet. Zu lange und ständige Überwachung birgt das Risiko unerwarteter Veränderungen der Haut wie z. B. Fäulnis. Bei ständiger Verwendung kann ein Gefühl von Unbehagen oder Schmerz aufreten, insbesondere bei Benutzern mit schlechter Durchblutung oder unreifer Dermographie durch leichte Kollimation.

Neben den Punktten im Abschnitt, Warnhinweise und Vorsichtsmaßnahmen" können ungenaue Messergebnisse unter anderem durch folgende Faktoren verursacht werden:

Eintauchen des Gerats in Flüssigkeiten.
- Hoher Wert an dysfunctionalem Hämoglobin (z. B. Carboxyhämoglobin oder Methämoglobin).
- Intravaskuläre Farbstoffe wie Indocyaningrün oder Methylenblau.
Sehr helle Umgebungsbeleuchtung (z. B. direktes

Sonnenlicht) kann Auswirkungen auf die Messergebnisse haben. Bedecken Sie in thisem Fall gegebenenfalls den Sensorbereich.

• Übermäßige Bewegung des Benutzers.
• Hochfrequente elektrochirurgische Störung und Defibrillatoren.
  Venose Pulsschlage.
• Blutdruckabfall, schwere Gefäßverengung, schwere Anämie oder Unterkuhlung.

Das Gerät darf ohne Genehmigung des Herstellers NICHT modifiziert werden.

Pulsoximetrie an der Fingerspitze

Allgemeine Beschreibung

Sauerstoff mischt sich in den Lungen mit Blut und wird hauptsächlich durch Hämoglobin im Blut transportiert. Aus chemischer Sichte verbindet sich das Sauerstoffmolekul kurzzeitig mit dem Häm-Teil des Hämoglobins. Die Menge an Sauerstoff, die sich mit dem Hämoglobin verbindet, wird durch den Partialdruck des Sauerstoffs ermittelt. Die Menge des Sauerstoffs im Blut wird als Prozentanteil der Hämoglobinsattigung angegeben und wird als Sauerstoff (SaO2) in der Arterie gemessen und durch ein Pulsoximeter als SpO2-Messegnobis geschätzt.

Der Gehalt des Sauerstoffs im Blut (vom Pulsoximeter als SpO2-Wert angegeben) ist ein sehr wichtiger physiologischer Parameter in den Atemwegs- und Blutkreislaufsystemen. Viele Atemwegserkrankungen reduzierten die Sauerstoff-Hämoglobin-Sättingung im menschlichen Blut. Darüber hinaus konnen Faktoren wie die fehlerhafte Versorgung der Organe durch Anästhesie, schwere postoperative Traumata oder medizinische Untersuchungen oder andere Krankheiten aufgrund von Viren oder Bakterien ebenfalls eine Senkung der Sauerstoff-Hämoglobin-Sättingung im arteriellen Blut verursachen, was das Pulsoximeter mit einem niedrigen SpO2-Wert angegeben kann. Dies kann bei Patienten zu Symptomen wie Depression, Erbrechen und Erschöpfung führen.

Das Fingerspitzen-Pulsoximeter ist ein kompaktes und mobiles Gerät, das Nur weniger Energie verbraucht. Nach dem Einführen des Zeigefingers in den lichtelektrischen Sensor zeigt das Display des Braun Pulsoximeters den Messwert von %SpO2 und die Pulsfrequency sowie ein vertikales Balkendiagramm an, das die Pulsamplitude darstellt.

Messprinzip

Pulsoximetrie beruht auf der Differenz zwischen der selektiven Absorption von rotem Licht durch sauerstoffhaltiges Blut oder Oxyhamoglobin (HbO2, das hellrot ist) und Desoxyhamoglobin (Hb, das matt rot ist) oder venösem Blut. Die selektive Absorption erfolgt auf der Grundlage des Lambert-Beer'schen Gesetzes. Eine rote (660nm) and eine infrarote LED (940nm) auf dem oberen Teil des Sensors emittiert Licht auf diesen zwei Frenzen. Das rote Licht, das durch die Finger übertragen wird, wird von dem sauerstoffhaltigen arteriellen Blut absorbiert und das verbleibende Licht wird von einem Fotodetektor auf dem unteren Teil des Fingerclips erkannt. Das Infrarotlicht geehneth dann ohne selektive Absorption durch die Finger und wird von dem Fotodetektor auf der unteren Seite des Clips erkannt. Das vom Fotodetektor erfassten Licht wird in ein Spannungs- oder Stromsignal verwandelt und dann mithilfe eines Mikroprozessors durch Signalkonditionierungsund Filterschaltkreise geschickt. Der %SpO2 wird anschließend durch die Analyse der Veränderungen in der Amplitude dieser pulsierenden Signale ermittelt, die von dem Fotodetektor abgeleitet wurden. Diese werden danach mithilfe von Pulsscans und Aufnahmetechnologie kalibriert. Die Pulsfrequenz wird von diesen verbundenen Wellenformen abgeleitet.

Produktbeschreibung

1. OLED-Display
2. Fingerclip
3. Ein/Aus/Menu-Taste
4. Band

So verwenden Sie Ihr Braun Pulsoximeter

Installieren und Austauschen von Batterien (erste Einrichtung)

Drücken Sie auf den Rand des Batteriefachdeckels hinter dem Pfeil, um den Deckel herunterzuschieben.

Installieren Sie 2 AAA-Batterien.

Setzen Sie den Batteriefachdeckel wieder auf.

Durchfuhren einer Messung

Drücken Sie oben und unter, um den Fingerclip aus Gummi zu öffnen.

Schieben Sie den Finger mit dem Nagel nach oben in den Fingerclip ein.

Wir empfehlen, dass Sie Messungen an Ihr Zeigefinger durchführren.

Vergewisern Sie sich, dass Ihr Finger komplett in den Clip eingeführt ist und nicht an eine Oberfläche gedrück wird.

Drücken Sie oben auf dem Gerät die Ein/Aus/Menu-Taste

Halten Sie den Finger während der Messung ruhig.

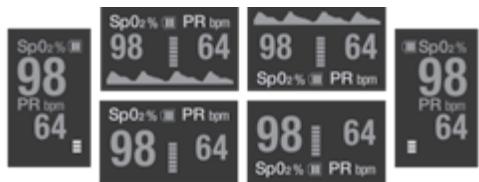

Rotieranzeige

Wenn Sie Ausrichtung des Displays ändern möften, drücken Sie die Ein/Aus/Menu-Taste vorne und halten Sie sie nach etwa 1 Sekunde wieder los. Das Display kann in 6 verschiedene Ausrichtungen angezeigt werden.

Pflege und Reinigung

Reinigen Sie das Innere des Clips und ihren Finger vor und nach jeder Test mit einer 70% -igen Alkoholösung.

Parametereinrichtung

Drücken Sie die Ein/Aus/Menu-Taste, um das Gerät einzuschalten. Drücken und halten Sie die Ein/Aus/ Menu-Taste, um den Anzeigemodus zu ändern.

Drucken und halten Sie die Ein/Aus/ Menu-Taste (ca. >3 Sekunden), bis sich das Menu 1 zur Parametereinrichtung öffnet. Drucken Sie erneut auf die Taste (ca. 3 Sekunden), um das Menu 2 zu öffnen.

1. Drücken Sie im Menu 1 oder 2 auf die Ein/Aus/Menu-Taste, um durch die verschiedene Parameter zu wechseln. Das Sternchen * bewegt sich mit jedem Parameter, während Sie durchwechseln. Wenn Sie den Parameter erreicht haben, den Sie ändern mögen, drücken Sie die Ein/Aus/ Menu-Taste für 3 Sekunden, um die Einstellung des Parameters zu ändern.
2. Wenn Sie die Werkseinstellungen wiederherstellen können, bewegen Sie das Sternchen * zur Wiederherstellungsauswahl in Menu 1 und drücken Sie die Ein/Aus/Menu-Taste für etwa 3 Sekunden.
3. Um die Menü zu verlassen und zur Messanzeige zusückzukehren, bewegen Sie das Sternchen* zur Beenden-Auswahl in Menu 1 oder 2 und drücken für 3 Sekunden die Ein/Aus/Menu-Taste, oder Sie warten einfach 10-12 Sekunden, ohne das Gerät zu bedieten, und die Messanzeige erscheint automatisch.

Achtung

Wenn Sie das Gerä draußen oder unter starkem Licht verwenden, erhöhen Sieitte die Helligkeit der Anzeige, um die Leserlichkeit zu verbessern.

Wahlen Sie eine geringe Helligkeit, um Batterie zu sparen.

Beschränkte 2-Jahres-Garantie

A. These beschrankte 2-Jahres-Garantie gilt für die Reparatur oder den Austausch eines Produkts mit Material- oder Verarbeitungsfehler. Sie gilt nicht für Schäden aufgrund von kommerzieller Nutzung, Missbrauch, unangemessener

Verwendung oder zusätzlichen Schäden. KAZ HAFTET NICTF FÜR NEBENSCHÄDEN ODER FOLGESCHÄDEN JEGLICHER ART. JEDE STILLSCHWEIGENDE GEWÄHRLEISTUNG DER HANDELSFÄHIGKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK ZU DIESEM PRODUKT IST AUF DIE DAUER DIESER GARANTIE BESCHRÄNKT. Einige

Gerichtsbarkeiten erlauben keinen Ausschluss oder keine Beschränkung der Dauer der stillschweigenden Garantie für Neben- oder Folgeschäden. Die vorangegangenen Beschränkungen oder Ausschlüsse gelten also möglicherweise nicht für Sie. Diese Garantie gibt Ihnen konkrechte und je nach Gerichtsbarkeit haben Sie möglicherweise weitere Rechte. Diese Garantie gilt nur für den Originalkäufer these Produkte ab dem Originaldatum des Kaufs. B. KAZ wird nach eigenen Ermessen these Produkt reparieren oder austauschen, wenn Material- oder Verarbeitungsfehler auftreten. C. Diese Garantiedeckt keine Schäden aufgrund von unbefugten Versuchen der Reparatur oder einer Verwendung entgegen den Anweisungen in der Anleitung ab. Auf Seite 158 finden Sie eine Listeder Kontaktnummern für Europa.itte halten Sie ihre Modellnummer bereit.

HINWEIS: WENN SIE EIN PROBLEM HABEN, WENDEN SIE SICH BITTE ZUNACHST AN CONSUMER RELATIONS ODER WERFEN SIE EINEN BLICK AUF.HIRE GARANTIE. SENTEN SIE DAS PRODUKT NICTAN DIE VERKAUFSSALLE ZURUCK, BEI DER SIE DAS GERAT GEKAUFT HABEN.DAMIT KONNTE IHRE GARANTIE NICTIG WERDEN UND ES KONNTEN SCHÄDEN AM PRODUKT ODER VERLETZUNGEN ENTSTEHEN.

Fehler und Fehlerbehebung

Fehlermeldung	Situation	Lösung
SpO2 oder PR konnen nicht normal angezeigt werden.	Der Finger ist nicht komplet in das Gerät eingeführt.Der Oxyhämoglobin-Wert des Benutzers ist zu niedrig, um ihn messen zu konnen	Versuchen Sie es noch einmal mit dem richtig eingeführten FingerVersuchen Sie es einzelne MaleWenn Sie ein Problem mit dem Produkt ausgeschlossen haben, gehen Sieitte zeitnah in ein Krankenhaus für eine genaue Diagnose.
SpO2- oder PR-Messergebnisse schwanken	Der Finger ist nicht komplet in das Gerät eingeführt. Der Benutzer bewegt sich oder der Finger zittert	Versuchen Sie es noch einmal mit dem richtig eingeführten Finger Bleiben Sie so ruhig wie möglich
Das Oximeter kann nicht eingeschaltet werden	Unzureichende Batterie oder das Gerät ist ausgeschaltet Batterien sind richtig installiert Das Oximeter ist möglichereweise beschädigt	Tauschen Sie die Batterien ausBitte setzen Sie die Batterien erneut einBitte wenden Sie sich an den Kundenservice
Gerät ist ausgeschaltet	Das Produkt schaltet sich automatisch aus, wenn innerhalb von 8 Sekunden kein Signal erkannt wird. Unzureichende Batterie	Normal Tauschen Sie die Batterien aus
Niedriger Batteriestand wird angezeigt	Batterien müssen ersetzt werden	Tauschen Sie die Batterien aus

Produktspezifikationen

Typ: Braun Pulsoximeter, YK-81C

Display-Typ: OLED-Display

SpO2-Messbereich: 70% - 100%

Genauigkeit: 80% - 100% ± 2%

70% - 79% ±3%

Auflösung: 1%

Pulsfrequenz-Messbereich: 30 BPM~254 BPM

Genauigkeit: ≤ 100± 1 BPM

100±2BPM

Auflosung: 1 BPM

Energieversorgung: Zwei AAA Alkalibatterien mit 1,5 V

Energieverbrauch: unter 30 mAh

Automatischer

Abschaltmodus: Das Produkt schaltet sich automatisch

aus, wenn innerhalb von 8 Sekunden kein Signal erkann wird.

Abmessungen: Etwa 58mm× 35mm× 30mm

Betriebstemperatur: 5^ 40^ (41^ 104^)

Lagertemperatur: -10°C~40°C (14°F ~ 104°F)

Luftfeuchtigkeit bei Betrieb: 15% 80%

Luftfeuchtigkeit bei

Lagerung: 10% 95%

Luftdruck: 70 kPa~106 kPa

Dieses Produkt erfüllt die folgenden Normen:

IEC 60601-1 Medizinische elektrische Geräte - Teil 1: Allgemeine Festlegungen für die Sicherheit einschließlich der wesentlichen Leistungsmerkmale.

IEC 60601-1-2: Medizinische elektrische Geräte - Teil 1-2:

Allgemeine Festlegungen für die Sicherheit einschließlich der wesentlichen Leistungsmerkmale - Ergänzungsnorm:

Elektromagnetische Störgroßen - Anforderungen und Prüfungen.

IEC 60601-1-11 Medizinische elektrische Geräte - Teil 1-11:

Allgemeine Festlegungen für die Sicherheit einschiedlich der wesentlichen Leistungsmerkmale - Ergänzungsnorm:

Anforderungen an medizinische elektrische Geräte und medizinische elektrische Systeme für die medizinische Versorgung in haußlicher Umgebung.

ISO 80601-2-61 Medizinische elektrische Geräte-Teil 2-61:

Besondere Festlegungen für die Sicherheit einschließlich der wesentlichen Leistungsmerkmale von Pulsoximetriegeräten.

ISO 10993-1 Biologische Beurteilung von Medizinprodukten - Teil 1: Beurteilung und Prüfung im Rahmen eines

Risikomanagementverfahrens

ISO 10993-5: Biologische Beurteilung von Medizinprodukten - Teil 5: Prüfungen auf In-vitro-Zytotoxicität.

ISO 10993-10: Biologische Beurteilung von Medizinprodukten -

Teil 10: Prüfungen auf Irritation und Hautsensibilisierung.

ISO 15223-1: Medizinprodukte - Bei Aufschriften von

Medizinprodukten zu verwendende Symbole, Kennzeichnung und zu liefernde Informationen - Teil 1: Allgemeine Anforderungen.

ISO 14971 - Medizinprodukte - Anwendung des Risikomanagements auf Medizinprodukte.

IEC 62366 - Medizinprodukte - Teil 1: Anwendung der

Gebrauchstauglichkeit auf Medizinprodukte.

Pflege und Aufbewährung

1. Tauschen Sie die Batterien aus, wenn das Batteriesymbol einen niedrigen Batteriestand anziegt.
2. Reinigen Sie die Oberfläche des Oximeters vor der Verwendung.
3. Entfernen Sie Batterien, wenn das Oximeter für längerere Zeit nicht verwendet wird.
4. Lagern Sie das Gerät bei einer Temperatur von -10~40°C (14-104 °F) und einer Luftfeuchtigkeit von 10%~95%.
5. Wir empfehlen, das Produkt jederzeit trocken zu halten. Übermäßige Feuchtigkeit kann die Produktlexbenszeit verkurzen und das Produkt)sogar beschädigten.
6. Dieses Gerät wurde im Werk kalibriert. Der Benutzer muss keine weiteren Kalibrierungen vornehmen.

Um die Umwelt zu schützen, sollen leere Batterien gemäß den nationaler oder lokalen Bestimmungen bei entsprchenden Sammelstellern abgegeben werden.

Verpackungsinhalt

Ein Band

Eine Gebrauchsanleitung

2 AAA Alkalibatterien mit 1,5 V

Symbole und Definitionen

Anwendungstleg vom Typ BF

Chargencode

Hersteller

Luffeuchtigkeit bei Betrieb

Seriennummer

Spannung

Betriebstemperatur

In Gebrauchsleitung nachlesen

Medizingerat

Katalognummer

Luffeuchtitigkeit bei Lagerung

Lagertemperatur

Autorisierter Vertreiter in der Europäischen Gemeinschaft

IP22

IP22: Schutz vor Fremdkörpmn mit einem Durchmesser von mehr als 12,5 mm und Tropfwasser bei einer Neigung von 15°
