Producttype	Afzuigkap
Merk	FAGOR
Model	9CFV92IX
Voeding	220-240 V ~ 50 Hz (standaardschatting)
Aantal motorsnelheden	3 (laag, midden, hoog)
Ingebouwde verlichting	Ja, met verlichtingstoets
Type vetfilter	Wasbare metalen filters (vaatwasser of handmatig)
Type koolstoffilter	Niet-wasbaar actief koolstoffilter, vervanging om de 4 maanden
Installatie	Plafondmontage (inclusief steun, draagvermogen ≥ 40 kg)
Diameter afvoerkanaal	170 mm
Materiaal afzuigkap	Glas en metaal (lichaam metaal, glasplaat)
Reiniging vetfilters	Heet water (40-50°C) met afwasmiddel of vaatwasser op 60°C
Vervangen lamp	Ja, standaardlamp (verwijder afdekking en glas)
Veiligheidsinstructies	Loskoppelen voor onderhoud; niet flamberen onder de afzuigkap; ruimte ventileren
Reserveonderdelen	Vetfilters, koolstoffilters, lamp, T-Sharp kit
Klantenservice	Service door erkende professional; neem contact op met FAGOR (0892 02 88 07)
Gebruiksaanwijzing beschikbaar in	Frans, Engels, Duits, Spaans, Italiaans, Nederlands, Pools, Portugees, enz.
Geschatte nettogewicht	Ongeveer 25 kg (schatting gebaseerd op draagvermogen ≥ 40 kg)

Veelgestelde vragen - 9CFV92IX FAGOR

Hoe maak ik de vetfilters van de afzuigkap schoon?

Dompel de filters in heet water (40-50°C) met vloeibaar afwasmiddel gedurende 3 minuten, wrijf voorzichtig met een zachte borstel. U kunt ze ook in de vaatwasser wassen op 60°C. Gebruik geen schurende middelen.

Hoe vaak moet het koolstoffilter worden vervangen?

Het actieve koolstoffilter moet elke vier maanden worden vervangen. Het is niet wasbaar en niet recyclebaar.

Wat moet ik doen als de afzuigkap niet werkt?

Controleer of er geen stroomstoring is en of er een snelheid is geselecteerd. Als het probleem aanhoudt, neem dan contact op met een erkende professional.

Hoe installeer ik de afzuigkap aan het plafond?

Het plafond moet minimaal 40 kg dragen en een dikte hebben van ≥30 mm. Boor een opening van 170 mm, bevestig de steun met 12 ST6x40 mm schroeven, installeer vervolgens de afzuigkap volgens de stappen in de handleiding.

Hoe vervang ik de lamp van de afzuigkap?

Koppel de afzuigkap los, verwijder de afdekking en het glas, vervang de defecte lamp door een nieuwe, plaats het glas en de afdekking terug.

Kan ik de afzuigkap zonder filters gebruiken?

Nee, gebruik de afzuigkap niet zonder vetfilters. De koolstoffilters zijn nodig in de recirculatieversie.

De afzuigkap maakt lawaai, wat moet ik doen?

Controleer of de installatie stabiel is en of de kanalen niet verstopt zijn. Abnormaal geluid kan wijzen op een motorprobleem; neem contact op met de klantenservice.

Welk type schoonmaakmiddel moet ik gebruiken om de afzuigkap schoon te maken?

Gebruik in de handel verkrijgbare huishoudelijke reinigingsmiddelen verdund in water, spoel daarna af met schoon water en droog met een zachte doek. Vermijd schurende producten of metalen schuursponsjes.

Hoe bestel ik reserveonderdelen?

Reserveonderdelen (filters, lamp) zijn verkrijgbaar bij uw gebruikelijke dealer. Noteer het referentienummer op het typeplaatje aan de binnenkant van de afzuigkap.

Kan de afzuigkap boven een houtkookplaat worden geïnstalleerd?

Nee, gebruik boven een brandstofhaard (hout, kolen) is niet toegestaan. Gebruik de afzuigkap alleen met elektrische of gasfornuizen.

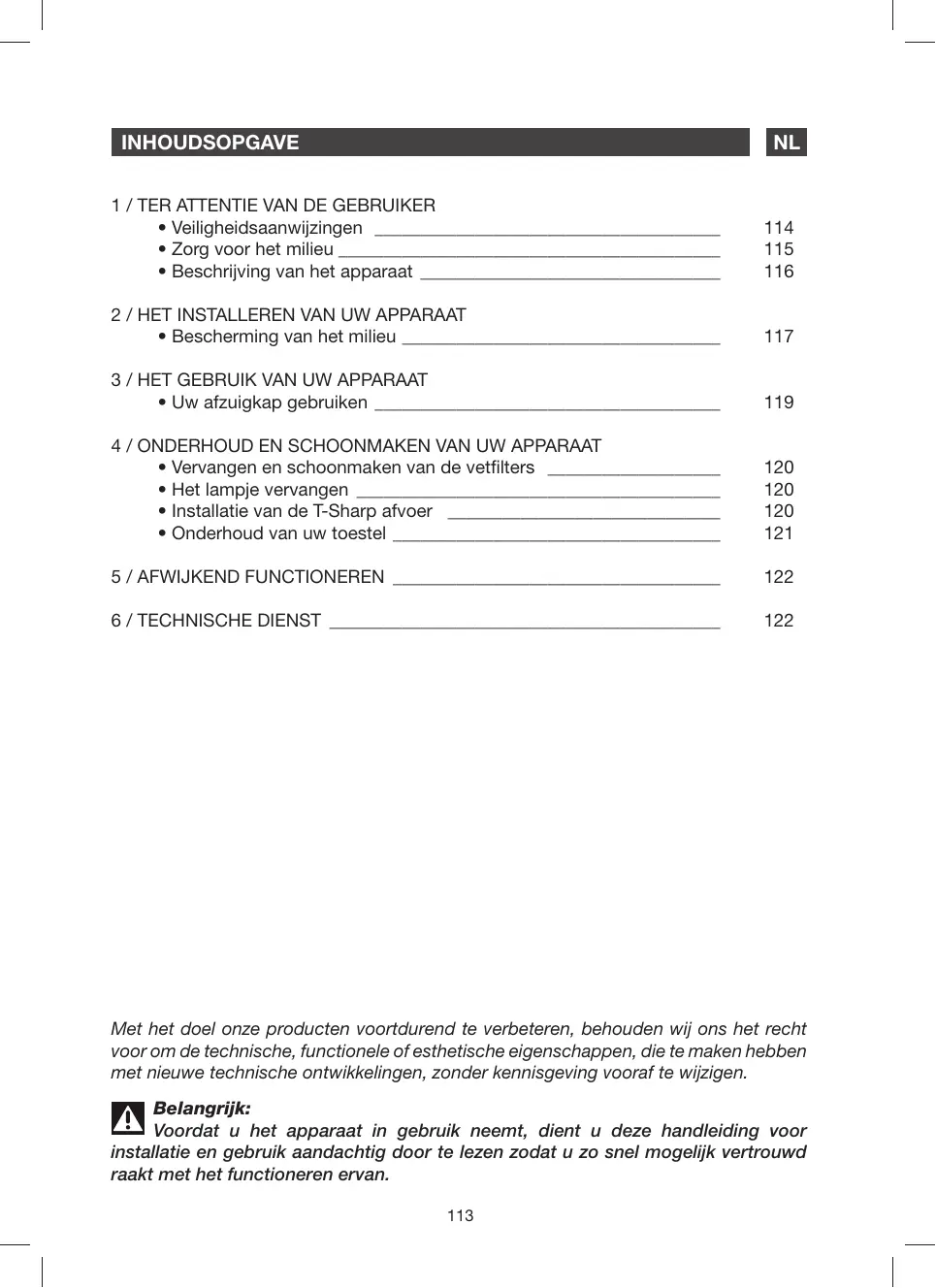

GEBRUIKSAANWIJZING 9CFV92IX FAGOR

Veiligheidsaanwijzingen 114
- Zorg voor het milieu 115
Beschrijving van het apparatus 116

2 / HET INSTALLEREN VAN UW APPARAAT

• Bescherming van het milieu 117

3 / HET GEBRUIK VAN UW APPARAAT

Uw afzuigkap gebruiken 119

4 / ONDERHOUD EN SCHOONMAKEN VAN UW APPARAAT

• Vervangen en schoonmaken van de vetfilters 120
• Het lampje verrangen 120
  Installatie van de T-Sharp afvoer 120
  Onderhoud van uw toestel 121

5/AFWIJKENDFUNCTIONEREN

6/TECHNISCHE DIENST

122

122

Met het doel once producten voortdurend te verbeteren, behouden wij ons hetrecht voor om de technische, fonctionele of esthetische eigenschappen, die te makehben met{nieuwe technische ontwikkelingen, zonder kennisgeving vooraf te wijzigien.

Belangrijk:

Voordat u het apparaat in gebruik neemt, dient u deze handleiding voor installmentie en gebruik aandachtig door te lezen zodate u zo snel möglichk vertrouwd raakt met het functioneren ervan.

NL

1 / TER ATTENTIE VAN DE GEBRUIKER

Belangrijk

Bewaar deze handleiding bij het apparaat. Wanner u het apparaat aan iemand verkoopt of schenk, zorg er dan voor dat u de gebruikershandleiding erbij geeft. Wij verzoeken u deze aanwijzingen door te lezen voordat u het apparaat gaat gebruiken. Zij zijn opgesteld denkend aan uw veiligheid en die van andere Personen.

VEILIGHEIDSAANWIJZINGEN

— Dit apparaat is ontworpen voor het gebruik door particuliere gebruikers in hun woonomgeving.

— Dit apparaat dient te worden gebruikt door volwassenen. Zorg ervoor dat kinderen er nicht aankomen en het als spelelgoed gebruiken. Zorg ervoor dat ze Niet de knappen bedieren.

— Pak het apparaat onmiddelijk na ontvangstuit of laat het uitpakken. Bekijk de algemene staat waarin het verkeert. Wanneru opmerkingen heeft, noteer die dan op de pakbon en bewaar een kopie voor u zichl.

Uw apparaat is bestemd voor normalaal huiselijk gebruik. Gebruik het Niet voor commerciele of industrièle doeleinden of voor andere doeleinden dan waaroor het ontworpen is.

Breng geen wijzigingen aan in de eigenschappen van het apparaat of doe waar geen poging toe. Dat zou gevaar voor u konnen opleveren.

• Reparaties dieren uitsluitend te worden uitgevoerd door een bevoegde specialist.

Koppel de afzuigkap aktijd van het stroomnet af voor het uitvoeren van een reiniging of onderhoud.

• Ventileer de ruimte goed wanner de afzuigkap tegelijkertijd functioneert met apparatuur die op andere wijze gevoed worden dan door elektricitit. Dit要去 gedaan worden om te voorkomen dat de afzuigkap verbrandingsgassen aanzuigt.

• U dient onder de afzuigkap geen voedingsmiddelen te flamberen of gaspitten te lately branden zonder dat waar een pan

opstaat (aanzuigen van vlammen kan schade toebrengen aan het apparaat).

— Wanneru iets onder het apparaat braadt of frituurt, dient u waar voortdurend het oog op te houden. Tot hoge temperatuur verhitte olie en vet+kunnen vlam vatten.

— Houdt u zich aan de periodes vooruitvoeren van reiniging en verranging van filters. Ophoping van vetresten kan brand veroorzaken.

— Het apparaat kan nicht functioneren boven een vuur gevoed door brandstoffen als hout of kolen.

• Gebruik voor reiniging geen stoom- of hogedrukapparatuur (vereisten met betrekking tot elektrische verilgheid).

• Met het doel once producten steeds te verbeteren, behouden wij ons hetrecht voor om de technische, fonctionele of esthetische eigenschappen, die möglichelijk zijn door十几年e technische ontwikkelingen, te wijzigen.

— Wij raden u aan de gegevens van uw apparaat te noteren op de pagina “Technische Dienst en Klantenservice” zodate u die gemakkelijk kutn terugvinden.

(Op die pagina worden eveneens uitgelegd waar u die op uw apparaat kutn vinden).

— Dit apparaat is nicht bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, sensorische of geestelijkke capaciteiten of door personen zonder ervaring met of kennis van het apparaat, tenzij die begeleid worden of instructies hebben ontvangen over het gebruik van een persoon die verantwoordelijk is voor hun verilgheid.

Attentie

Wanner de keulen verwarmd worden door een apparaat dat aangesloten is op een schoorsteen (bijvoorbeeld een kachel), dan dient de afzuigkap te worden geinstalleerd in de functie recirculatie. Gebruik de afzuigkap Niet zonder filtercassettes.

U dient te zorgen voor goede ventilatie wanner de afzuigkap gebruikt worden met andere apparaten die functioneren op gas of een andere brandstof.

1 / TER ATTENTIE VAN DE GEBRUIKER

NL

MILIEUBESCHERMING

• De verpakkingsmaterialen van dit apparaat zijn recycleerbaar. Zorg ervoor dat ze gerecycleerd worden en lever een bijdrage aan het behoud van ons milieu door ze de in de containers van uw gemeente te deponeren die waarvoort bestemd�.
  — Het apparaat zich bevat ook recycleerbare materialen, reden waarom het voorzien is van

dit logo dat aangeeft dat de apparatuur Niet samen met ander afval dient te worden weggeworpen. Wanner u daarnaar handelt, za de recyclage van de apparatuur, die georganiseerd worden door de fabrikant, onder de best möglichke omstandigheden plaatsvinden in overeenstemming met Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur. Neem contact op met uw gemeente of met uw winkelier om te vernemen waar zich de dichtstbijzijnde inzamelpunten bevinden voor afgedankte apparatuur. — Wij danken u voor uw medewerking aan de bescherming van ons milieu.

Attentie

De installmentieClientuitsluitenduitgevoerd te worden door gekwalificeerde installateurs en monteurs.

Attentie

Voordat u de filtercassette voor de eerste keer gaat gebruiken, dient u de beschermlaag te verwijderen.

NL 1/TER ATTENTIE VAN DE GEBRUIKER

— Het plafond要去en gewicht kunnendragen kunnen dragen van ten minste 40kilo en een dikte hebben van ten minste 30mm (zie afbeelding 2).Maak een rond gatvan 170mm in het plafond.

• Afgestemd op het hangende paneel boort u 12 gaten in het plafond, zie afbeelding 2. Er worden 12 grote schroeven met platte kop met maat ST640mm gebruikt om het hangende paneel aan het plafond bevestigen. Daarna worden 8 schroeven met maat M410 en een moer M4 met pakking gebruikt om het hoekstuk aan het hangende paneel te bevestigen, zie afbeelding 1. 16 grote schroeven met platte kop met afmeting M4*10 en een M4 moer met pakking worden gebruikt om de twee hoekstukken aan elkaar te verbinden (de overlap van de gebogen stukken dient ten minste 100 mm te bedragen).

• Plaats een van de zijden van de uitschuifbare buis in de opening van 170MM,zie Afbeelding 3.

Er worden 4 große schroeven met platte kop maat ST4*8 gebrukt om het binnenste afvoerkanaal aan het hangende paneel te verbinden en daarna een aan de buitenzijde van het afvoerkanaal. Bovendien worden er twee haken gebrukt om de buitenzijde van het afvoerkanaal te ondersteunen tot aan de volgende fase van de installment., zie afbeelding 4.

Afb. 1
Afb. 2

Afb. 3

Afb. 4

NL 2 / HET INSTALLEREN VAN UW APPARAAT

— Er worden vier große schroeven met platte kop met maat ST4*8 gelebruikt om de afvoer te installereren, die aufbeelding 5.

Draai de 4 glazen schroeven aan om te controleren of het glas en de behuizing van de afzuigkap correct+zijn verbonden en bevestigd,zie afbeelding 6.

• Ondersteun de afzuigkap en gebruik 6
  grote schroeven met platte kop met maat M4^*10 om de behuizing van de afzuigkap te
  bevestigen aan het gebogen gedeelte, zie
  afbeelding 7.

• Plaats de uitschuifbare pijp in de opening. Controleerbaar daarna of alles in orde is, verwijder de haak van de buitenzijde van het afvoerkanaal; de installment is klaar, zie afbeelding 9.

Opmerking

• Voordat u begint met de installmentie, dient u te controleren of de zone schoon is om aanzuiging van restanten houtspaanders en stof te voorkomen.

• Sluit het afvoersysteme van de afzuigkap Niet aan op een reeds bestaand ventilatiesystem dat door een ander apparaat gebruikt worden zoals een gasleiding, verwarmingsbuis of heteluchtbuis.

• De hoek van de ventilatiebuis dient ≤ 120^ , te zijn of parallel te zichn of boven het beginpunt en dient verbonden te worden met een buitenmuur.
• Na installmentie dient u te controlleren of de afzugkap waterpas is om te voorkomen dat er zich vet ophoopt in het eindgedeelte. Zie afbeelding 10.

Afb. 5

Afb. 6

Afb. 7

Afb. 8

Afb. 9

Afb. 10

3 / HET GEBRUK VAN UW APPARAAT

NL

- UW AFZUIGKAP GEBRUIKEN

Hoe u het bedieningspaneel gebruikt Zie afbeelding 11.

a. Druk op de knop "Low", het interne indicatorlicht van de schakelaar gaat branden. De motor draait op lage snelheid. Druk nogmaals op de knop en de motor zal stoppen.
b. Druk op de knop "Mid", het interne indicatorlicht van de schakelaar gaat branden. De motor draait op halve slelheid. Druk nogmaals op de knop en de motor zal stoppen.
c. Druk op de knop "High", het interne indicatorlicht van de schakelaar gaat branden. De motor draait op hoge snelheid. Druk nogmaals op de knop en de motor zal stoppen.
d. Druk op de knop "Light", beide lichten zullen gaan branden. Door nogmaals op de knop te drukken worden de lichtenuitgeschakeld.

Laag

Mid

Hoog

Licht

Afb. 11

NL 4 / ONDERHOUD EN SCHOONMAKEN VAN UW APPARAAT

- VETFILTERS VERVANGEN EN SCHOONMAKEN

• Verwijder de filters zoals worden aangegeven in afbeelding 12.
  — U kunt het filter schoonmaken op de wijze die hierna beschreiben worden:

• Laat het ongeveer 3 minuten inweken in warm water (40-50 graden) met een vetlosmakend middel en borstel het dan voorzichtig af met een zachte borstel Oefen Niet teveel druk uit om te voorkomen dat het beschadigd raakt.

• Het filter kan in een vaatwasser met wasmiddel worden schoongemaakt, stel de temperatuur in op ongeveer 60 graden.

• Gebruik geen schuummiddelen,ondat die de afzugkap zullen beschadigen.

• Controller vór schoonmaken op de kapuitgeschakeld is.

• Installatie van het koolstofffilter:

• Verwijder het filter Al, zie afbeelding 12

• Plaats het koolstofffilter in de rechtshoekige opening en bevestig die op de motor.
• Daarna schuift u de voorzijde van het koolstofffilter in de gleuf in de afzuigkap. Breng de achechterste rand van het koolstofffilter omlaag totdat hij op+zijnplaats zit in het achechterste gedeelte van de rechthoekige opening. Breng de twee bevestigingsstaven omhoog totdat ze zich in horizontale positie op het koolstofffilter bevinden. Zie afbeelding 13
• Plaats het filter Al weer in zijn positie.
• Ga in omgekeerde volgorde te werk om het koolstofffilter te verwijden.

Waarschuwing De plantaardige

nigd of gerecycled worden. U dient het minstens eenmaal in de vier maanden te verrangen.

- VERVANGING VAN HET LAMPJE

Verwijder de beugel en het glas en haal dan het kapotte lampje eruit, Zie afb.14.

Plaats het neue lampje, het glas en de beugel opnieuw.

Attentie Voordat

controlleren of het apparaat uitgeschakeld is.

- INSTALLATIE VAN DE T-SHARP AFVOER

Zet de luchtafvoer en de T-sharp vast, zie afbeelding 15.
Zet de T-sharp afvoer vast in het binnenste afvoerkanaal, zie afbeelding 16.

Afb. 12

Afb. 13

Afb. 14

Afb. 15
Afb. 16

4 / ONDERHOUD EN SCHOONMAKEN VAN UW APPARAAT

NL

Waarschuwing

Voordat u werkzaamheden uitvoert要去 de stroomvoorziening van de afzuigkap uittgeschakeld worden door te stekker uit het stopcontact te nemen of door de stroomschakelaar om te zetten.

• ONDERHOUD VAN UW TOESTEL

ONDERHOUD	WAT TE DOEN	TE GEBRUIKEN PRODUCTEN / ACCESSOIRES
Bovenzijde en accessoires	Gebruik nooit metalen schuursponsjes, schuurmiddelen of te harde borstels.	Om de behuizing en het lichtpaneel schoon te make,client u enkel een gewoon huishoudelijk schoonmaakmiddel te gebruiken opgelost in water, spoel het daarna schoon met water en maak het droog met een zachte doek.
Filterpatroon	Het filter houdt vettige dampen en stof vast. Dit onderdeel speelt een belangrijke rol in de effectiviteit van uw afzuigkap. Voor hardnekkige vlekken gebruikt u een Niet schurende crème en spoelt u het af met schoon water.	Gebruik een gewoon huishoudelijk schoonmaakproduct, spoel daarna goed schoon en maak het droog. Deze filters kuren worden schoongemaaakt in verticale positie in uw vaatwasser.(Zorg dat ze nicht in aanraking komen met vuile vaat of zilverwerk.)
Actief-koolstofffilter	Dit filter houdt luchtjes vast en moet ten minste eenmaal peraar, afhankelijk van de mate waarin u het apparaat gebruikt, verrangen worden. U dient deze filters bij uw winkelier te bestellen (u dient waarbij het referentienummer op te gehen dat op het typeplaatje aan de binnenzijde van de kap staat) en de datum van de filterwisseling te noteren.

Voor het behoud van uw toestel, raden wij u aan dat Clearit schoonmaakproducten te gebruiken.

Professionele expertise

voortiedereen

Clearit biedt u professionele producten en oplossingen die geschikt zijn voor het dagelijkke onderhoud van uw huishoudelijkte apparatuur en uw keuken.

Zij zijn te koop bij uwnormale winkelier samen met een complete lijn van accessoires en andere verbruiksartikelen.

NL 5/AFWIJKENDFUNCTIONEREN

SYMPTOMEN	OPLOSSING
De afzuigkap functioniert nicht ...	Controler of: • er een stroomonderbreking is. • er een snugelid is geselecteerd.
Het rendement van de afzuigkap is onvoldoende ...	Controler of: • de geselecteerde snugelid van de motor voldoende is voor de hoeveelheid geproducede rook en waterdamp. • de keuken voldoende geventileerd worden, zodate er lucht binnenkomen kan. • het koolstofffilter Niet versleten is (afzuigkap in recirculatiefunctie).
De afzuigkap isijdens functioneren stil komen te staan.	Controler of: • er een stroomonderbreking is. • de omnipolaire schakelaar wellicht omgezet is.

Werkzaamheden die aan de machine dienen te worden uitgevoerd,要去en gedaan worden:

door de distributeur,
— of door een andere gekwalificeerde technicus die daartoe door de fabrikant bevoegd is. Wanner u contact opneemt, geef dan alle gevevens van de machine door (model, type en serienummer). Deze gevevens zijn te vinden op het identificatieplaatje van de machine.
