Tipo di prodotto	Cappa aspirante
Marca	FAGOR
Modello	9CFV92IX
Alimentazione elettrica	220-240 V ~ 50 Hz (stima standard)
Numero di velocità motore	3 (piccola, media, grande)
Illuminazione integrata	Sì, con tasto di illuminazione
Tipo di filtro antigrasso	Filtri metallici lavabili (lavastoviglie o a mano)
Tipo di filtro al carbone	Filtro al carbone attivo non lavabile, sostituzione ogni 4 mesi
Installazione	Fissaggio a soffitto (supporto incluso, peso supporto ≥ 40 kg)
Diametro condotto di evacuazione	170 mm
Materiale della cappa	Vetro e metallo (corpo in metallo, vetro in vetro)
Pulizia dei filtri antigrasso	Acqua calda (40-50°C) con detersivo o lavastoviglie a 60°C
Sostituzione della lampadina	Sì, lampadina standard (rimuovere coperchio e oblò)
Istruzioni di sicurezza	Scollegare prima della manutenzione; non fiammeggiare sotto la cappa; aerare la stanza
Pezzi di ricambio	Filtri antigrasso, filtri al carbone, lampadina, kit T-Sharp
Servizio post-vendita	Intervento da professionista autorizzato; contattare FAGOR (0892 02 88 07)
Manuale d'uso disponibile in	Francese, inglese, tedesco, spagnolo, italiano, olandese, polacco, portoghese, ecc.
Peso netto approssimativo	Circa 25 kg (stima basata su supporto ≥ 40 kg)

Domande frequenti - 9CFV92IX FAGOR

Come pulire i filtri antigrasso della cappa?

Immergere i filtri in acqua calda (40-50°C) con detersivo liquido per 3 minuti, strofinare delicatamente con una spazzola morbida. Puoi anche lavarli in lavastoviglie a 60°C. Non utilizzare prodotti abrasivi.

Con quale frequenza bisogna sostituire il filtro al carbone?

Il filtro al carbone attivo deve essere sostituito ogni quattro mesi. Non è né lavabile né riciclabile.

Cosa fare se la cappa non funziona?

Verificare che non ci sia un'interruzione di corrente e che sia stata selezionata una velocità. Se il problema persiste, contattare un professionista autorizzato.

Come installare la cappa a soffitto?

Il soffitto deve supportare almeno 40 kg e avere uno spessore ≥30 mm. Praticare un foro di 170 mm, fissare il supporto con 12 viti ST6x40 mm, quindi installare la cappa seguendo i passaggi dettagliati nel manuale.

Come cambiare la lampadina della cappa?

Scollegare la cappa, rimuovere il coperchio e l'oblò, sostituire la lampadina bruciata con una nuova, quindi rimontare l'oblò e il coperchio.

Posso utilizzare la cappa senza i filtri?

No, non utilizzare la cappa senza i filtri antigrasso. I filtri al carbone sono necessari in versione ricircolo.

La cappa fa rumore, cosa fare?

Verificare che l'installazione sia stabile e che i condotti non siano ostruiti. Un rumore anomalo può indicare un problema al motore; contattare il servizio post-vendita.

Che tipo di detersivo utilizzare per pulire la cappa?

Utilizzare detergenti domestici in commercio diluiti in acqua, quindi risciacquare con acqua pulita e asciugare con un panno morbido. Evitare prodotti abrasivi o tamponi metallici.

Come ordinare pezzi di ricambio?

I pezzi di ricambio (filtri, lampadina) sono disponibili presso il tuo rivenditore abituale. Prendere nota del riferimento sulla targhetta all'interno della cappa.

La cappa può essere installata sopra una cottura a legna?

No, il funzionamento sopra un focolare a combustibile (legna, carbone) non è autorizzato. Utilizzare la cappa solo con cotture elettriche o a gas.

MANUALE UTENTE 9CFV92IX FAGOR

IT MANUALE DI ISTRUZIONI

HU HASZNÁLATI UTMUTATÓ

SK SPRIEVODCA INSTALACIOU

CZ NAVOD KPOUZITI

PL INSTRUKCJA OBSLUGI

DK INSTALLATIONSVEJLEDNING

NL GEBRUIKERSHANDLEIDING

SV BRUKSANVISNING

Cappa aspirante decorativa

Paraelszivo

1/INFORMAZIONI PER L'UTENTE

• Indicazioni di sicurezza 54
• Conservazione dell'ambiente 55
• Descrizione del dispositorio 56

2 / INSTALLAZIONE DEL VOSTRO DISPOSITIVO

• Protezione ambientale 57

Per usare la vostra cappa da cucina 59

• Sostituzione e pulizia dei filtri anti-grasso 60
• Sostituazione della lampadina 60
  Installazione dell'uscita T-Sharp 60
• Manutenzione del vostro dispositivo 61

Allo scopo di migliorare costamente i nostri prodotti, ci riserviamo il diritto di effettuare modifiche alle loro caratteristiche tecniche, funzionali o estetiche vincolate ai progressi tecnici.

Important:

Prima di mettere in funzione il vostro dispositivo, leggete attendamente

questo manuale di installatione e d'uso per acquisire il più rapidamente possibile dimestichezza con il suo funzionamento.

IT 1/INFORMAZIONI PER L'UTENTE

Important Conservareq

7! Conservare quello manuale con il dispositivo. Se si deve vendere o Cedere il dispositivo a un'altra persona, assicurarsi che il manuale di istruzioni lo accompagni. Si prega di leggere dati consigli prima di installare e utilizzare il dispositivo. Sono stati concepiiti pensando alla vostra sicurezza e a quella degli altri.

- INDICAZIONI DI SICUREZZA

• Questo dispositivo è stato progettato per essere utilizzato da privati nelle loro case.
• Questo dispositivo deve essere utilizzato da adulti. Fare attenzione che i bambini non lo tocchino e lo utilizzato come unUSICIlo. Assicurarsi che non manipolino i comandi del dispositivo.
• Quando si riceve il dispositivo, disimbarlo o farlo disimballare immediatamente. Controllare il suo aspetto generale. Se bisogna far presente quale riserva, farlo per iscritto nella bolla di conseagna e tenere una copia della stessa.
• Il vosto dispositivo è stato concepito per un uso domestico normale. Non utilizzato a scopi commerciali o industriali o con altri scopi diversi da quelli per cui è stato progettato.
  Non modificare o cercare di modificare le caratteristiche del dispositivo. Potrebbe rappresentare un pericolo per l'utente.
• Le riparazioni devono essere effettuate esclusivamente da uno specialista autorizzato.
• Scollegare sempre la cappa aspirante prima di pulirla o di realizzare la manutenzione.
  Ventilare adeguatamente il locale se la cappa funziona contemporaneamente ad altri dispositivi alimentati da una fonte di energia che non sua l'elettricità. Cio affinché la cappa non aspiri i gas di combustione.
• Non si possono fare alimenti flambé o

tenere accesi i fornelli a gasenza nessun recipiente sotto la cappa (le fiamme aspirate potrebbero rovinare il disposativo).

• Quando si sta friggendo sotto il dispositivo, bisognera controllario costamente. Gli oli e i grassi riscaldati ad alta temperatura possono prendere fuoco.
  Rispettare la frequenza di pulizia e sostituzione dei filtri. L'accumulo di depositi di grasso potrebbe causare un incendio.
• Non si può utilizzato sopra un fuoco a base di combustibile (legno, carbone...).
• Non usare dispositivi a vapore o ad alta pressione per pulire il disposativo (esigenze relative alla sicurezza elettrica).
• Allo scopo di migliorare sempre i nostri prodotti, ci riserviamo il diritto di applicare modifiche alle loro caratteristiche tecniche, funzionali o estetiche vincolate ai progressi tecnici.
• Per trovare disponibile i pezzi del dispositivo, consigliamo di segnarlì nella pagina "Servizio Tecnico e Servizio al Consumatore". (Questa pagina spiegaanche dove si possono trovare nel dispositivo).
• Questo dispositivo non è stato concepi-to per l'uso da parte di persona (compresi i bambini) con dispon-tà fisiche, sensoriali o mentali ridotte, o persone privile di esperienza o conoscenze, a meno che,attraverso una persona responsabile della loro sicurezza, siano controllati o ricevano precedente-mente istruzioni circa I'uso del dispositivo.

Attenzione

Se la cucina si riscalda con un dispositivo collegato a una canna fumaria (ad esempio una stufa), la cappa dovrè essere installata in versione ricircolo. Non usare la cappa sulla filtri modulari.

Bisogna prevedere una ventilazione adeguata quando si usa una cappa aspirante da cucina contemporaneamente ad altri dispositivi che funzionano a gas o con un'alto combustibile.

1 / INFORMAZIONI PER L'UTENTE

IT

PROTEZIONE AMBIENTALE

• I materiali utilizzati per l'imballaggio di quello dispositivo sono riciclabili. Per partecipare al loro riciclaggio e contribuire in tal modo alla protezione ambientale si prega di smaltirli nei contentitori comunali apposti.
• Anche il vostro dispositivo contiene dei materiali riciclabili, per cui è stato marchiato

con questo logotipo aindicare che i dispositivi scartati non devono essere mescolati con altri residui. Agendo in tal modo, il riciclaggio dei dispositivi definito dal vostro fabbricante verrà effettuato nel migliorie dei modi possibile, in linea con la direttiva europea 2002/96/CE sui residui di dispositivi elettrici ed elettronici. Informatevi presso il vostro comune o il vostro rivenditore persapere dove si trovano i punti di raccolta dei dispositivi eliminati più vicini a casa vostra.

— Vi ringraziamo per la vostra collaborazione nella protezione dell'ambiente.

Attenzione

L'installazione è riservataagli installatori e tecnici qualificati.

Attenzione

Prima di usare per la prima volta il filtro modulare, togliere la pellicola di protezione.

IT 1/INFORMAZIONI PER L'UTENTE

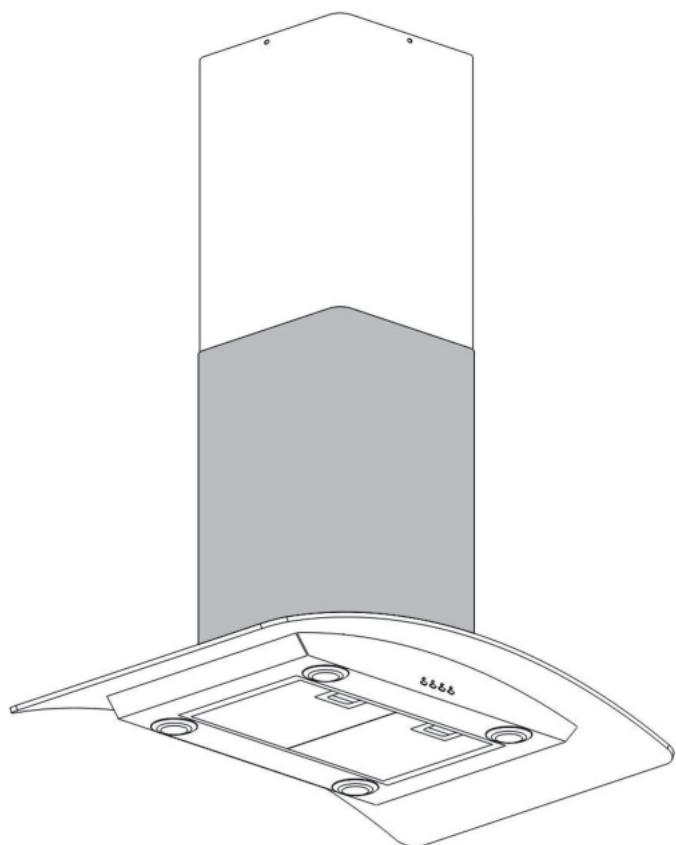

• DESCrizIONE DEL DISPOSITIVO

PROTEZIONE AMBIENTALE

• Il soffitto delve poter sostenere almeno 40 Kg di peso e lo spessore del soffitto delve essere almeno ≥ 30MM (vedi Immagine 2). Realizzare un foro rotondo di 1^*170mm nel soffitto.

In base alla tavola sospesa, realizazare 12 fori nel soffitto, vedi Immagine 2. Siutilizzeranno 12 unità di viti grandi a testa piatta ST6^*40mm per fissare la tavola sospesa al soffitto e, successivamente, 8 unità di viti M4*10 e un dato M4 con un giunto per collegare l'angolare alla tavola sospesa, vedi Immagine 1, calcolando la lunghezza dell'angolare, nonché 16 unità di viti grandi a testa piatta M4*10 e un dato M4 con un giunto per collegare l'angolare a un altro angolare (la lunghezza sovrapposta dell'angolare non più essere inferiore a 100MM)

Consentire che uno dei laterali della tubatura allungabile fuoriesca dal foro di 170MM, vedi Immagine 3.

• Si utilizzeranno 4 unità di viti grande a testa piatta ST4*8 per collegare l'interno della canna fumaria alla tavola sospesa. Una di queste si collocherà all'esterno della canna fumaria e verranno utilizzati due ganci per fissare l'esterno della canna fumaria all'impianto più vicino, vedi Immagine 4.

Imagine 1
Imagine 2

Imagine 3

Imagine 4

IT 2 / INSTALLAZIONE DEL VOSTRO DISPOSITIVO

• Si utilizzeranno 4 unità di viti grande a testa piatta ST4*8 per installare l'uscita, vedi Immagine 5.
  Regolare le 4 viti di vetro per verificare se il vetro e il corpo della cappa della cucina sono collegati e fissati correttamente, veti Imagine 6.
• Sostenere la cappa e utilizzato 6 unità di viti grande a testa piatta M4*10 per collegare il corpo della cappa all'angolare, vedi Immagine 7.
  Collocare la tubatura allungabile all'uscita. Quindi, assicurarsi che tutto sa aippo, collocare il gancio dall'esterno della canna fumaria e conclusere l'infallazione, vedi Immagine 9.

Nota

73 - Prima di procedere con l'installazione, assicurarsi che la zona sia pulita per evitare l'aspirazione dei pezzi che rimangono di trucoli di legno e polvere.

• Non si può utilizzare lo stesso tubo di ventilazione dell'aria di un'alto disposativo come, ad esempio, una tubatura di gas, un tubo temperato o un tubo di aria calda.
• La piegatura a gomito del tubo di ventilazione dovrà essere di ≤ 120^ , in parallelo o sul punto di inizio e dovrà essere collegato a una parete esterna.
• Dopo l'installazione, assicurarsi che l'estrattore sa a livello per evitare che si accumuli del grasso nella parte finale. Vedi Imagine 10.

Imagine 5
Imagine 6

Imagine 7
Imagine 8

Imagine 9

Immagine 10

Come usare il pannello di controllo. Vedi Immagine 11

a. Premere il pulsante "Bassa" e la spia luminosa interna dell'interruttore si accenderà. Il motore sta funzionando a bassa velocità. Premere nuovamente il pulsante e il motore si fermerà.
b. Premere il pulsante "Media" e la spia luminosa interna dell'interruttore si accenderà. Il motore sta funzionando a velocità media. Premere nuovamente il pulsante e il motore si fermerà.
c. Premere il pulsante "Alta" e la spia luminosa interna dell'interruttore si accenderà. Il motore sta funzionando ad alta velocità. Premere nuovamente il pulsante e il motore si fermerà.
d. Premere il pulsante "Luce" ed entrambé le luci si accenderanno. Premere nuovamente il pulsante e le luci si spegneranno.

— Togliere i filtri come indicato nell'Immagine 12
- Si può pulire il filtrò come descrizione qui di seguito:

1. Metterlo in amollo per circa 3 minuti in acqua calda (a 40-50 gradi) con un detergente per eliminare il grasso, quindi spazzolarlo dolcamente con una spazzola morbida. Non esercitare una pressione eccessiva per evitare danni.

2. Si più insere nella lavastoviglie con detergente, ma bisogna impostare la temperatura intorno ai 60 gradi.

3. Si prega di non usare un detergente abrasivo dal momento che danneggerebbe la cappa.

4. Assicurarsi che la cappa sia scollegata prima di effettuare la pulizia.

5. Installazione del filtro a carbone:

6. Togliere il filtro Al, vedi Immagine 12.

7. Inserire ilhetto a carbone nel foro rettangolare, fissandolo sul motore.
8. Quindi, insere il bordo frontale del filtro di carbone nella scanalatura della cappa da cucina. Abbassare il bordo posteriori del filtro a carbone fino a quando si inserisce adeguatamente nella parte posteriori del foro rettangolare. Sollevare le due sbarre di fissaggio fino a quando sono in modalità orizzontale sul filtro di carbone. Vedi Immagine 13.
9. Rimettere il filtro Al. nella sua posizione.
10. Realizzare la procedura al contrario per disinstallare ilhetto a carbone.

Avverenza

Il carbone vegetale non si più lavare o riciclare. Bisognerà sostituirlo almeno agli quattro mesi.

SOSTITUZIONE DELLA LAMPADINA

Estrarre il supporto e il vetro e quindi la lampadina guasta, Vedi Immagine 14.

Fissare la nuova lampadina, il vetro e il supporto.

Attenzione

Prima diambiare le lui, assicurarsi che il dispositivo sia scollegato.

- INSTALLAZIONE DELL'USCITA T-SHARP

— Fissare l'uscita d'aria e la T-sharp, vedi Immagine 15.
- Fissare l'uscita T-sharp nella parte interna della canna fumaria, vedi Immagine 16.

Immagine 12

Immagine 13

Immagine 14

Imagine 15
Immagine 16

Avverenza

Prima di realizzare qualsiasi lavoro, l'alimentazione elettrica della cappa deve essere scollegata, togliendo la spina oppure utilizzando un disgiuntore.

MANUTENZIONE DEL VOSTRO DISPOSITIVO

MANUTENZIONE	COSA FARE	PRODOTTI / ACCESSORI CHE SI DEVONO USARE
Parte superiore (superficie) e accessori	Non utilizzato mai spugnette metalliche, prodotti abrasivi o spazzole troppo duri.	Per pulire il corpo e il foro di accensione, bisognerà utilizzato dei prodotti di pulizia ad uso domestico diluiti in acqua e quindi sciacquare utilizzando acqua pulita, per poi asciugare con un panno morbido.
Cartuccia del filtrò	Questo filtrò trattiene vapori grassi e polvere. Questo componente svolge un ruolo importante per garantire l'efficacia della vostra cappa. In caso di macchie resistenti, utilizzato una crema non abrasiva e sciacqua la successivement con acqua pulita.	Usare un prodotto di pulizia ad uso domestico e quindi sciacquarlo con abbondante acqua e asciugarlo. Questi filtri si possono pulire in posizione verticale nella lavastoviglia. (Non consentire che entrino in contatto con piatti sporchi o argenteria).
Filtro a carbone attivo	Questo filtrò trattiene gli odori e dev'essere sostituito almeno una volta all'anno, a seconda del livello d'uso. Bisognerà richiedere questi filtri al distributore (indicando il riferimento che appeare nella targhetta di identificazione che si trovava all'interno della cappa) e annotare la data di sostituzione del filtrò.

Per conservare il dispositivo consigliamo l'uso di prodotti di pulizia della marca Clearit.

L'esperienza professionale al

servizio delle persone.

Clearit offre prodotti e soluzioni professionisti appositamente creati per la cura quotidiana degli elettrodomestici e delle cucine.

Potrete trovare quosti prodotti presso il vostro rivenditore abituale, assieme a una linea completa di accessori e prodotti di consumo.

SINTOMI	SOLUZIONI
La cappa non funziona ...	Verificare che: • non ci sa un'interruzione di corrente. • sia stata selezionata una velocità.
La resa della cappa è insufficiente...	Verificare che: • la velocità del motore selezionato sua sufficiente per la quantità di fumo e il vapore acqueo prodotto. • la cucina si sufficientemente ventilata affinché possa entrare aria. • ilhetto di carbonio non si consumato (cappa in versione ricircolo).
La cappa si è fermata durante il funzionamento.	Verificare che: • non ci sa un'interruzione di corrente. • non si stato attivato l'interruttore onnipolare.

IT 6/SERVIZIO TECHNICO

Gli interventi che richiede la macchina dovranno essere realizzati:

— dal rivenditore,
- o da qualsiasi professionista qualificato depositario della marca.

Quando si chiama citare il riferimento completo della macchina (modello, tipo e numero di seri), Questi dati appaiono sulle targhette di identificazione collocate sulla macchina.
