MANUALE UTENTE FDT172 FAGOR

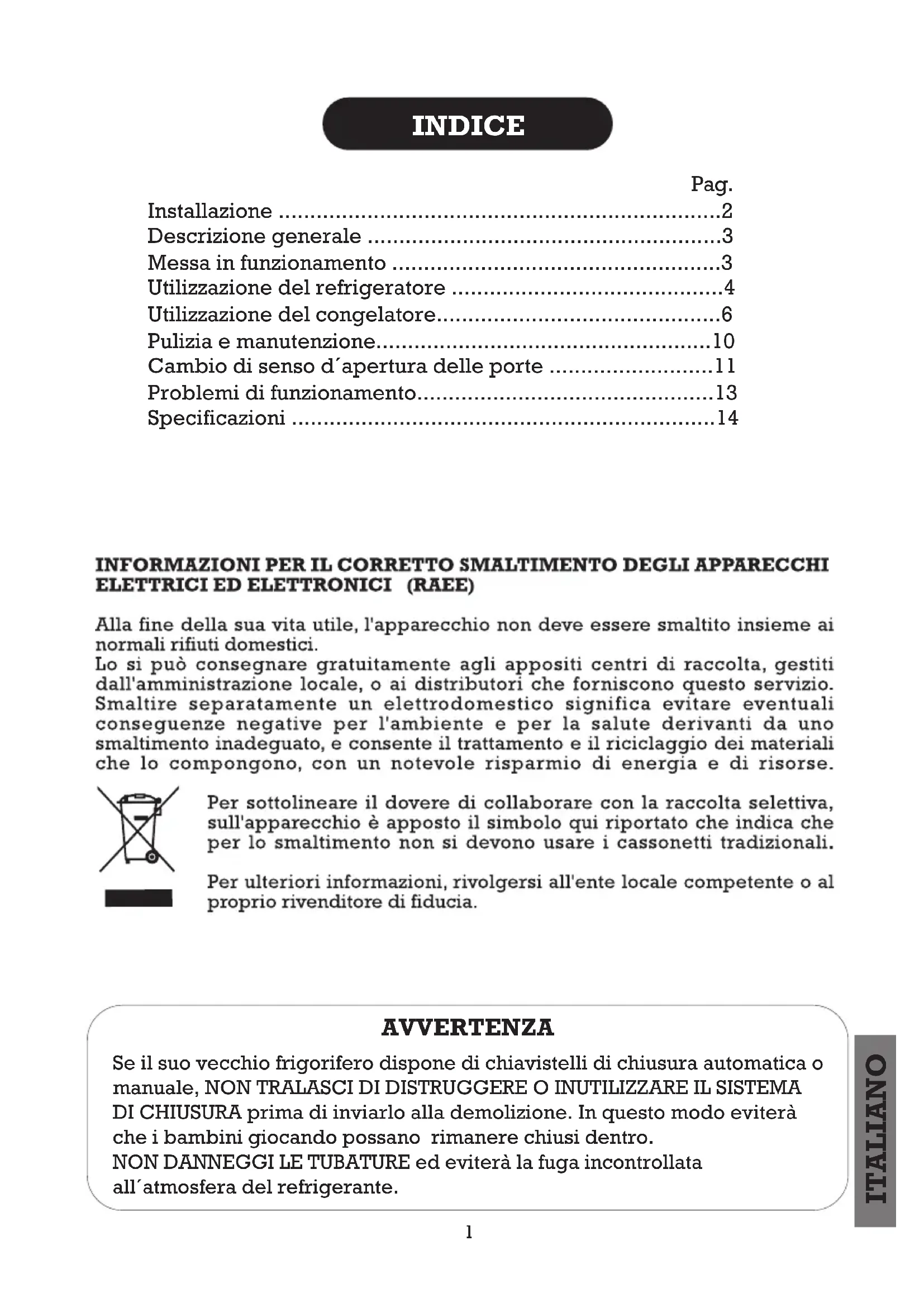

Descrizione generale ....3

Messa in funzionamento ....3

Utilizzazione del refrigeratore ....4

Utilizzazione del congelatore....6

Pulizia e manutenzione....10

Cambio di senso d'apertura delle porte .....11

Problemi di funzionamento....13

Specificazioni 14

INFORMAZIONI PER IL CORRETTO SMALTIMENTO DEGLI APPARECCHI ELETTRICI ED ELETTRONICI (RAEE)

Alla fine della sua vita utile, l'apparecchio non deve essere smaltito insieme ai normali rifiuti domestici.

Lo si può consegnare gratuitamente agli appositi centri di raccolta, gestiti dall'amministrazione locale, o ai distributori che forniscono questo servizio. Smaltire separatamente un elettrodomestico significa evitare eventuali conseguenze negative per l'ambiente e per la salute derivanti da uno smaltimento inadeguato, e consente il trattamento e il riciclaggio dei materiali che lo compongono, con un notevole risparmio di energia e di risorse.

Per sottolineare il dovere di collaborare con la raccolta selettiva, sull'apparecchio è apposto il simbolo qui riportato che indica che per lo smaltimento non si devono usare i cassonetti tradizionali.

Per ulteriori informazioni, rivolgersi all'ente locale competente o al proprio rivenditore di fiducia.

AVVERTENZA

Se il suo vecchio frigorifero dispone di chiavistelli di chiusura automatica o manuale, NON TRALASCI DI DISTRUGGERE O INUTILIZZARE IL SISTEMA DI CHIUSURA prima di inviarlo alla demolizione. In questo modo eviterà che i bambini giocando possano rimanere chiusi dentro.

NON DANNEGGI LE TUBATURE ed eviterà la fuga incontrollata all'atmosfera del refrigerante.

INSTALLAZIONE

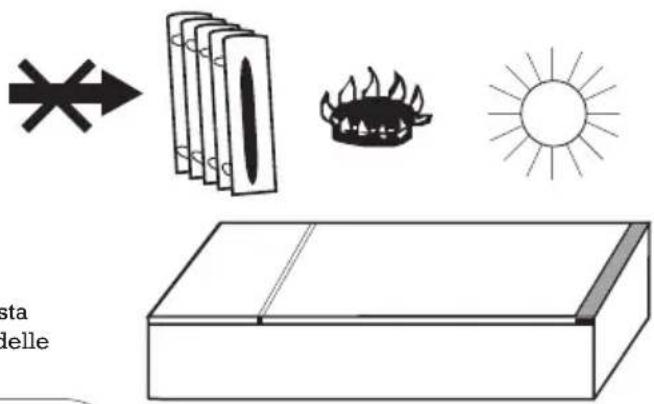

RACCOMANDAZIONI

Permettere la circolazione d'aria nella parte posteriore del frigorifero.

Non tamponare la griglia davanti né sulla parte superiore del frigorifero con nessun oggetto. Se s'installa un armadio sopra, si lascerà un vano perché circoli l'aria.

La classe climatica del suo frigorifero è indicata nella placca delle caratteristiche.

Questa determina la gamma di temperature ambiente per cui è disegnata l'unità frigorifera e con le quali si assicura il corretto funzionamento dell'apparecchio. Quando vengono indicate le due classi, si assicura il corretto unzionamento nelle condizioni di ciascuna di esse.

Classe Temperature ambiente

N 16° fino 32°

ST 18° fino 38°

T 18° fino 43°

Evitare per tutto quanto possibile la vicinanza di fonti di calore.

Se ha necessità di disporre orizzontalmente il frigorifero per disimballarlo o per cambiare il senso d'apertura delle porte SI PUÒ STENDERLO APPOGIANDOLO SOLAMENTE SULLA PARTE POSTERIORE.

NOTA: Le cerniere delle porte si trovano nel lato destro. Se questa disposizione non è comoda per lei, è possibile cambiare il lato delle cerniere. Nell'annesso si trovano le istruzioni.

Regolando i piedi di livellamento, controllare che il frigorifero sia appoggiato bene sul pavimento (senza zoppicare e ben livellato (non in pendenza). IMPORTANTE.

Questo frigorifero funziona a 220/240v. Se lei ha una tensione diversa nella sua casa, deve utilizzare un transformatore di potenza non inferiore a 500 W. Utilizzi una spina con PRESA DI TERRA. NOTA: Il fabbricante non assume nessuna responsabilità nel caso che non si seguano queste reccomandazione.

ATTENZIONE PRIMA CONNETERE

1.- Pulire l'interno del frigorifero.

2.- Per un funzionamento corretto, aspettare due ore prima di connettere.

3.- Connettere.

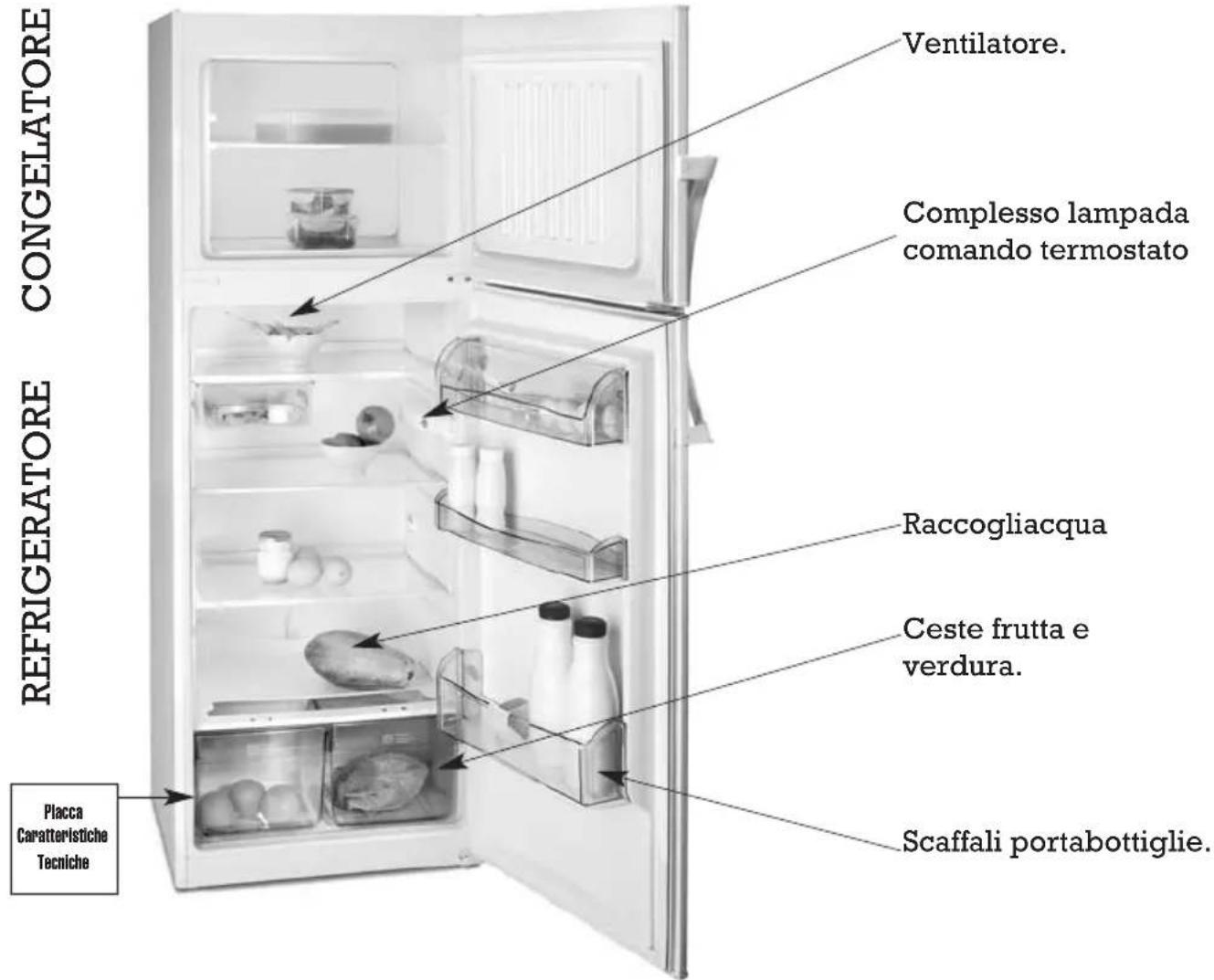

DESCRIZIONE GENERALE

CONGELATORE Ventilatore. Complesso lampada comando termostato REFRIGERATORE Raccogliacqua Ceste frutta e verdura. Placca Caratteristiche Tecniche Scaffali portabottiglie.

NOTA: Può capitare che la composizione interna dell'apparecchio non corrisponda con la figura allegata.

Azioni il comando termostato selezionando una posizione intermedia.

2

Chiuda le porte.

3

Dopo 3 ore può introdurre alimenti nel refrigeratore. Per congelare alimenti freschi aspetti 24 ore.

24h. 3h.

UTILIZZAZIONE DEL REFRIGERATORE

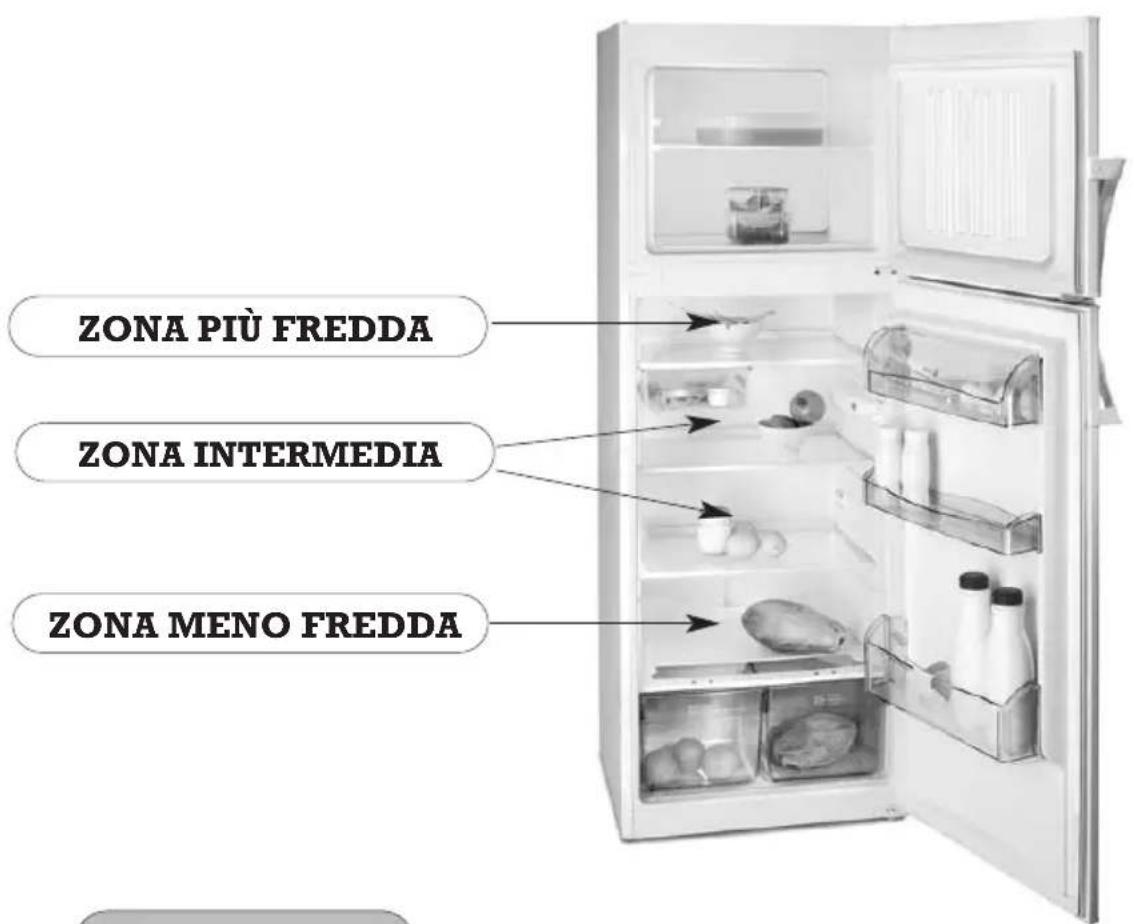

ALIMENTI

ZONA PIÙ FREDDA ZONA INTERMEDIA ZONA MENO FREDDA

ATTENZIONE

• Girando il comando termostato si può selezionare più o meno freddo nel refrigeratore.
• Bisogna tener conto del fatto che la temperatura non è totalmente uniforme in tutto il recinto, per cui ci sono zone adeguate per ogni tipo di alimento (secondo la figura).
• La temperatura nel refrigeratore può risentire della temperatura ambiente, dell'ubicazione dell'apparato e della frequenza d'apertura della porta. Quando la temperatura ambiente e' molto alta, otterra' il miglior rendimento con il termostato in posizione media.
• Non introdurre nel refrigeratore alimenti caldi o liquidi senza tamponare.
• Non introdurre MAI liquidi volatili, infiammabili o esplosivi, come solventi, alcool, acetone, o benzina. C'è il rischio d'esplosione.
• È conveniente avvolgere la carne ed il pesce per evitare cattivi odori.
• In determinate condizioni di umidità relativa e di temperatura ambiente si possono creare condense all'interno e all'esterno del frigorifero.

UTILIZZAZIONE DEL REFRIGERATORE

FREDDO OMOGENEO

Il suo frigorifero dispone del freddo omogeneo nel refrigeratore. Questa prestazione è fornita dal ventilatore posto sulla zona posteriore superiore periferica. Con questa prestazione, oltre alla omogeneità delle temperature, si eviterà la condensa dell'acqua sui ripiani e inoltre renderà più veloce il processo di raffreddamento degli alimenti ottenendo in questo modo una conservazione ottimale.

SCONGELAMENTO

Il sistema di scongelamento del refrigeratore funziona automaticamente, pertando non necessita nessum intervento dell'utente.

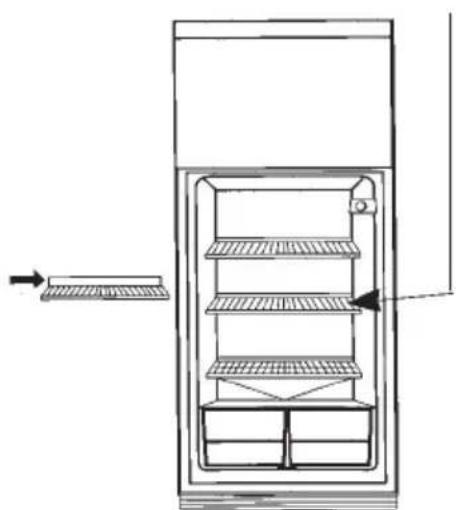

SCAFFALI

Il suo apparecchio dispose di scaffali che le risulteranno molto comodi da usare e facili da pulire.

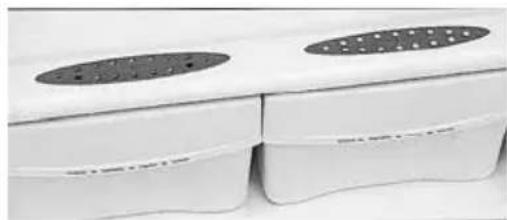

REGOLATORE DEL PASSAGGIO DELL'ARIA

(presente in alcuni modelli)

Regolatore del passaggio dell'aria nel portaverdura. Mediante il regolatore del passaggio dell'aria è possibile selezionare le condizioni di conservazione più adatte a seconda degli alimenti.

Faccia in modo che gli alimenti non tocchino la parete del fondo. Per questo le griglie dispongono di un limite che non deve essere superato.

La parete del fondo del refrigeratore serà abitualmente piena di gocce d'acqua o di ghiaccio. Questo è totalmente NORMALE e fa parte del processo automatico di scongelamento.

Il congelatore di questo frigorifero è di categoria ✦ 4 stelle in qualunque cesta ed è capace di congelare fino a 4 kg di alimenti freschi in 24 ore.

CONSIGLI

- Avvolga i prodotti da congelare in carta d'alluminio o in recipienti ermetici.

- Prepari gli alimenti consumabili una sola volta.

• Non congeli mai una seconda volta un alimento scongelato.

- Collochi un'etichetta sull'involucro indicando il contenuto e la data di congelamento.

• Non metta gli alimenti da congelare a contatto diretto con quelli già congelati.

• Non immagazzini nel congelatore bevande gassose.

• I gelati non devono essere consumati troppo freddi.

UTILIZZAZIONE DEL CONGELATORE

CONSERVAZIONE DEI CIBI CONGELATI

CONSIGLI

• Quando acquisisce cibi congelati nei negozi, cerchi di far trascorrere meno tempo possibile fino alla loro introduzione nel congelatore.
• Faccia attenzione al tempo di conservazione riportato nelle confezioni dei prodotti congelati, tenendo presente che questo congelatore è di categoria ★★★★.
• Per i cibi da Lei congelati, consulti la tavola del tempo di conservazione.

TEMPO DI CONSERVAZIONE

TIPO DI CIBI	Numero Mesi	TIPO DI CIBI	Numero Mesi
PESCI E FRUTTI DI MARE		ORTAGGI
Aragoste-crostacei 3		Coste 12
Gamberetti-Ganberi 3		Carciofi	12
Merluzzo 2		Carote	12
Pesce grasso 3/4		Cavolfiori	6/8
Trote 2/3		Cavolini di brusela 6
Salmoni 2/3		Asparagi 12
Sogliole 3		Verza	6/8
Rombi 2/3		Fagiolini	12
CARNE		Funghi a cappello	6
Vaccino maggiore 10/12		Prezzemolo	12
Agnello 6/8		Peperoni 12
Vitello 9		Spinaci	12
Maiale 6		Fave	12
Bistecche/costolette 4		FRUTTA
Fegato/reni 10		Albicocche	8
Cervella/lingua 2		Ciliege, prugne, lamponi,ribes, more	10
Carne trita, salsice 2		Pesche	10/12
Coniglio 5/7		Fragole	12
GALLINACEI E CACCIA		Composta (mele e pere)	10
Galline-polli	10	Uva	10/12
Taccino (a pezzi)	7	Succhi di frutta	10
Anitra, oca domestica e selvatica	5	Ananas	10/12
Lepri	6	PANE E PASTICCERIA
Pernici-quaglie	8	Trancio-Torte	6
Fagiani	7/8	Torta a sfoglia 1
Caccia maggiore	10	Pasta da pasticceria	3
PIATI PREPARATI		Pane e focaccine	2
Salsa di pomodori	3	UOVA, LATTE E DERIVATI
Brodo di carne	3	Uova (senza guscio)	6
Arrosti, bue, vitello, pollo, maiale	2/3	Latte omogeneizzato(confezione di cartone)	3
Minestra di verdure	3	Burro	6
Carne lessa, stufato	3	Formaggi (piccole porzioni)	6/8
Amburger	2	Panna fresca	3
Peperoni ripieni	2
Spinaci	2
Fagiolini verdi e soffritti	2
Torte, pasticci, ecc	5/6
Macedonia di frutta	3
Sandwich	6

UTILIZZAZIONE DEL CONGELATORE

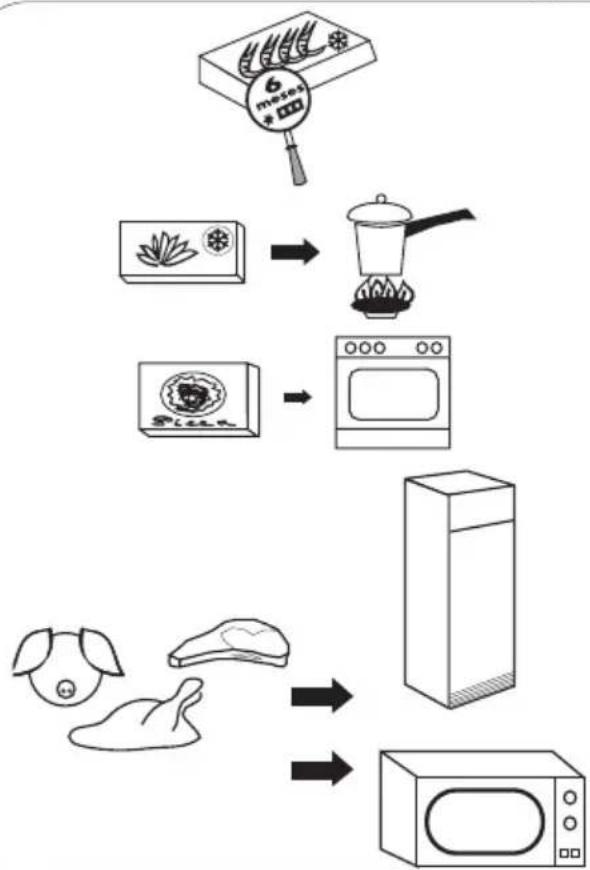

SCONGELAZIONE DEGLI ALIMENTI

Non tutti alimenti devono essere scongelati nello stesso modo.

Se acquistò l'alimento congelato in commercio, segua le istruzioni del recipiente.

Le verdure devono essere cucinate direttamente.

In generale gli alimenti preparati o precotti possono essere cucinati direttamente.

Le carni ed il pesce devono essere scongelati lentamente nel refrigeratore per varie ore. Se dispone di forno microonda potrà accelerare in gran misura la scongelazione.

PRODUCCION DE CUBITOS DE HIELO

1

Riempia fino a tre quarti d'acqua i vassoi che troverá nell'interno del congelatore.

2

Introduca i vassoi nel congelatore, preferibilmente nella parte inferiore.

3

Dopo aver congelato l'acqua, può staccare i cubetti torcendo leggermente i vassoi.

Con il tempo, sulle pareti del congelatore, si forma una cappa di brina o ghiaccio. Questo provocherà un maggior consumo di energia nel suo frigorifero. Per evitarlo, bisogna eliminare questo strato di ghiaccio, perlomeno due volte all'ano.

Collochi il comando termostato nella 1 posizione STOP ed il frigorifero rimarrà sconnesso.

STOP

2 Può aiutare a eliminare il ghiaccio con la paletta o introducendo un recipiente con acqua calda. Non utilizzi oggetti affilati né apparati elettrici di riscaldamento.

3 Ritiri l'acqua dello scongelamento con un panno assorbente, pullisca ed asciughi bene l'interno.

4 Azioni il mando termostato nella posizione abituale di funzionamento.

2 ore più tardi può ritornare a introdurre gli alimenti congelati nel congelatore.

PULIZIA E MANUTENZIONE

PULIZIA

CONSIGLI

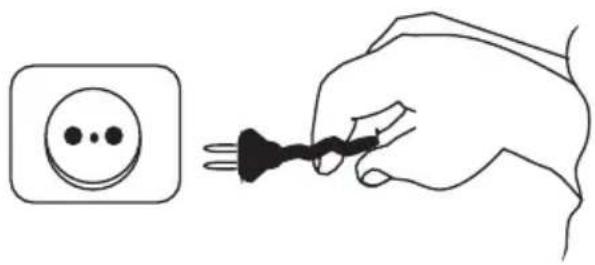

Per la pulizia dell'interno, il frigorifero deve essere sconnesso.

Non utilizzi prodotti abrasivi solventi, pulitori di metalli o detersivi non diluiti.

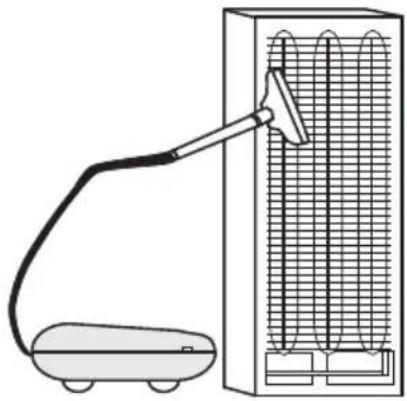

È conveniente pulire una volta all'anno con un aspirapolvere la griglia della parte posteriore del frigorifero. La sporcizia pregiudica il funzionamento ed aumenta il consumo di energia elettrica.

. Sconnetta il frigorifero.
. Estragga gli alimenti, pulisca e asciughi l'interno.
. Lasci aperta la porta per evitare la formazione di cattivi odori.
. Faccia lo stesso in caso di interruzione di corrente prolungata o di averia del frigorifero.

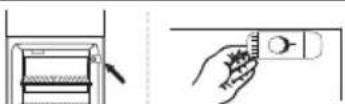

CAMBIO DI LAMPADA

1- Sconnettere il frigorifero.

2- Estrarre la lampada bruciata e sostituirla con un'altra dello stesso tipo.

CAMBIO DI SENSO DELL'APERTURA DELLE PORTE

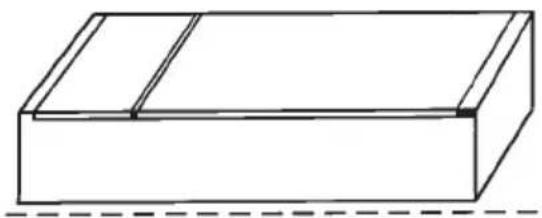

1 Appoggiare il frigorifero sulla parte posteriore.

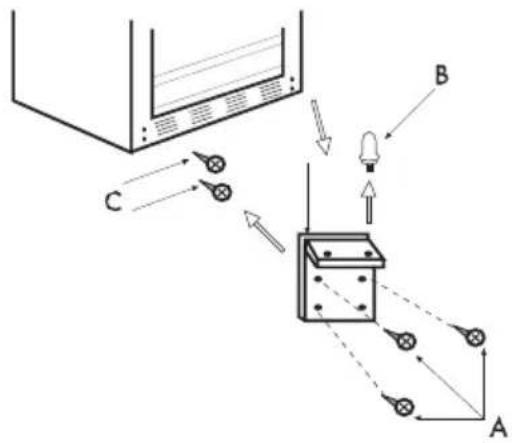

2 Estrarre la cerniera inferiore allentando le 3 viti di fissaggio (A): Estrarre l'asse (B) dalla posizione a destra e montarlo sulla posizione a sinistra della cerniera. Allentare le 2 viti (C) e avvitarle sul lato destro. Togliere la porta inferiore.

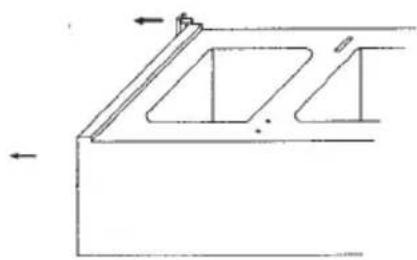

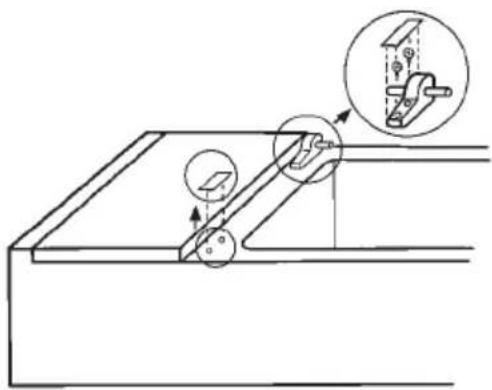

3 Estrarre la cerniera intermedia togliendo la piastrina protettiva che nasconde le viti e allentando le medesime. Estrarre anche il coperchietto dal lato sinistro e inserirlo al posto della cerniera. Togliere la porta superiore.

4 che nasconde le viti e quindi allentare questi ultimi. Sistemarla sul lato sinistro dopo aver rimosso il relativo coperchio che va quindi inserito a destra.

5	Se il frigorifero dispone di "chiusure automatiche" delle porte, nella zona della cerniera centrale, occorre rimuoverle e collocarle girate sul lato contrario e sulla porta contraria. I punti di fissaggio delle viti sono appositamente contrassegnati nella zona dell'asse di rotazione della porta.

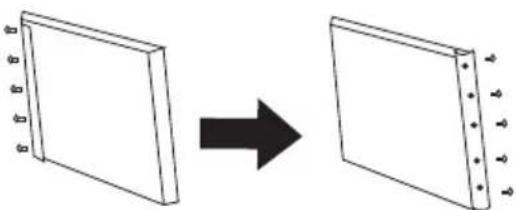

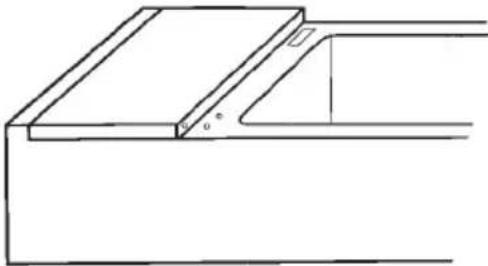

6	Copra i fori che restano visibili nella porta quando si cambiano di lato le "chiusure automatiche" con i tappi in dotazione nel sacchetto della documentazione del frigorifero. Occorre prima eliminare le sbavature provocate dalle viti.

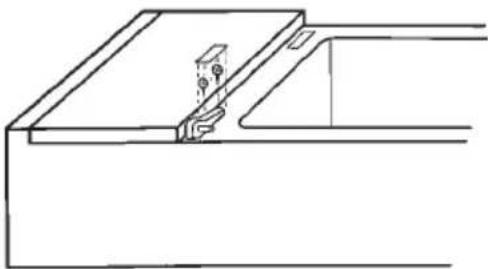

7	Mettere la porta superiore, inserendola sull'asse situato sul lato sinistro.
8	Mettere la cerniera intermedia sull'asse sinistro della porta superiore e avvitarla al frigorifero.Mettere la porta inferiore inserendola sull'asse della cerniera intermedia.Inserire quindi la piastrina protettiva che nasconde le viti di fissaggio.
9	Inserire la cerniera inferiore sul lato sinistro e fissarla stringendo a fondo le 3 viti.
10	Se il frigorifero dispone di maniglie laterali sulle porte o è pannellabile, occorre spostare anche le maniglie.

PROBLEMI DI FUNZIONAMENTO

PROBLEMA CAUSA POSSIBILE SOLUZIONE

Il frigorifero non funziona	La presa non è connessa alla presa di corrente.	Connetere presa.
	La corrente elettrica non raggiunge la presa essendosi fuso il fusibile o essendo saltato il limitatore automatico di potenza.	Cambiare il fusibile o riconnettere il limitatore automatico di potenza.
Ila refrigeratore raffredda poco	Il comando del termostato si trova in una posizione bassa.	Giri il comando termostato a una posizione superiore di freddo.
	La porta è stata chiusa male o si è aperta con molta frequenza.	Aver cura che la porta non rimanga aperta per molto tempo.
	Si è otturata la griglia d'aerazione o l'apertura della parte posteriore della parte superiore.	Conservare libere queste zone secondo quanto viene indicato nel capitolo "Installazione" di questo manuale.
	Il frigorifero è sposto direttamente ai raggi del sole o a una fonte di calore.	Cambiare l'ubicazione del frigorifero o proteggerlo da queste fonti di calore.
Gocce d'acqua nella parete del fondo del refrigeratore	Ciclo automatico di scongelamento.	Non si allarmi: questo è completamente normale (vedere capitolo "Utilizzazione del refrigeratore" di questo manuale).
Si vede acqua nella base del refrigeratore	Si è collocato qualche alimento o recipiente attacato alla parete del fondo del refrigeratore.	Non collochi alimenti o recipienti a contatto con la parete del fondo ed eviterà lo spargimento dell'acqua di scongelamento.
Molto ghiaccio nelle pareti e negli scaffali del congelatore	La porta congelatore non chiude bene essendo ostacolata.	Cerchi una buona chiusura delle porte mantenendole libere da oggetti o sporcizia.
La lampada del refrigeratore non si accende	La presa non è connessa alla presa di corrente.	Connettere la presa.
	Non giunge corrente elettrica alla presa essendosi fuso il fusibile o essendo saltato il limitatore automatico di potenza.	Cambiare il fusibile o ritornare a connetere il limitadore automatico di potenza.
	La lampada è lenta.	Avvitare correttamente.
	La lampada è fusa.	Cambiare la lampada secondo quanto viene indicato in questo manuale.
Funzionamento rumoso	Il frigorifero non è stato livellato correttamente.	Livellare secondo quanto viene indicato nel capitolo "Installazione" di questo manuale.
Gorgoglio	Ciclo funzionamento.	Non si allarmi, questo è completamente nomale.
Gli alimenti si seccano	Gli alimenti non sono avvolti o tappati.	Avvolgerli o introdurlo in recipienti ermetici.
Odori nell'interno	Qualche alimento non è correttamente avvolto o tappato.	Avvolgerlo o introdurlo in un recipiente ermetico.
	L'interno dell'aparato necessita una pulizia.	Pulire secondo quanto viene indicato in questo manuale.

SERVIZIO DI ASSISTENZA TECNICA

Se lei ha già effettuato i controlli indicati ed il suo problema persiste, NON REALIZZI NESSU' ALTRA RIPARAZIONE PER PROPIO CONTO.

Si metta a contatto con in servizio d'Assistenza Tecnica più vicino.

SICUREZZA:

- Il modello di frigorifero da Lei acquistato utilizza il refrigerante R600a. Tener conto che:

- Questo refrigerante non deteriora l'ambiente.

- É infiammabile, per cui si assicuri che il circuito frigorifero sia in perfette condizioni. Se ha subito qualche danno, consulti con il distributore prima di connettere.

- Questo apparecchio può essere riparato unicamente dal servizio d'assistenza tecnica ed utilizzando ricambi originali.

- Non utilizzi elementi con fuoco né apparecchi elettrici nell'apparecchio.

- Non permetta che i bambini giochino con l'apparecchio.

- Evitare che il cavo sia in contatto con il compresso-re.

- Evitare che il cavo rimanga preso sotto l'apparecchio.

- Per evitare danni all'ambiente e recuperare materiali, utilizzi il servizio di raccolta municipale.
