MANUAL DE UTILIZADOR FDT172 FAGOR

• Manual de instrucciones.
• Manual de instruções
• Mode d'emploi.
• Operating instructions.
  • Bedienungsanleitung.
  • Manuale di istruzioni

PUESTA EN FUNCIONAMIENTO

PROBLEMAS DE FUNCIONAMIENTO

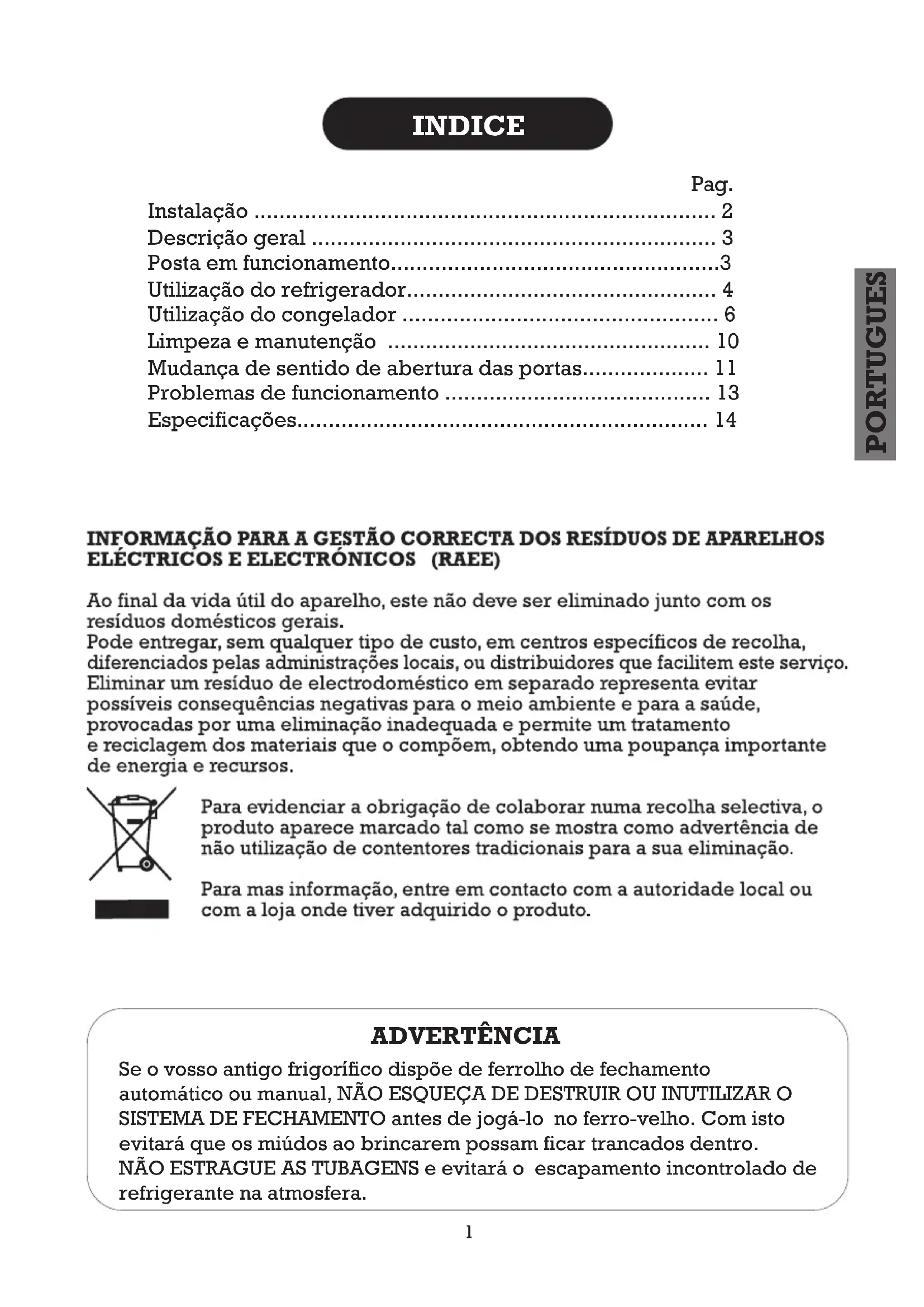

Posta em funcionamento....3

Utilização do refrigerador.... 4

Utilização do congelador 6

Limpeza e manutenção 10

Mudança de sentido de abertura das portas.... 11

Problemas de funcionamento .... 13

Especificações.... 14

INFORMAÇÃO PARA A GESTÃO CORRECTA DOS RESÍDUOS DE APARELHOS ELÉCTRICOS E ELECTRÓNICOS (RAEE)

Ao final da vida útil do aparelho, este não deve ser eliminado junto com os resíduos domésticos gerais.

Pode entregar, sem qualquer tipo de custo, em centros específicos de recolha, diferenciados pelas administrações locais, ou distribuidores que facilitem este serviço. Eliminar um resíduo de electrodoméstico em separado representa evitar possíveis consequências negativas para o meio ambiente e para a saúde, provocadas por uma eliminação inadequada e permite um tratamento e reciclagem dos materiais que o compõem, obtendo uma poupança importante de energia e recursos.

Para evidenciar a obrigação de colaborar numa recolha selectiva, o produto aparece marcado tal como se mostra como advertência de não utilização de contentores tradicionais para a sua eliminação.

Para mas informação, entre em contacto com a autoridade local ou com a loja onde tiver adquirido o produto.

ADVERTÊNCIA

Se o vosso antigo frigorífico dispõe de ferrolho de fechamento automático ou manual, NÃO ESQUEÇA DE DESTRUIR OU INUTILIZAR O SISTEMA DE FECHAMENTO antes de jogá-lo no ferro-velho. Com isto evitará que os miúdos ao brincarem possam ficar trancados dentro. NÃO ESTRAGUE AS TUBAGENS e evitará o escapamento incontrolado de refrigerante na atmosfera.

INSTALAÇÃO

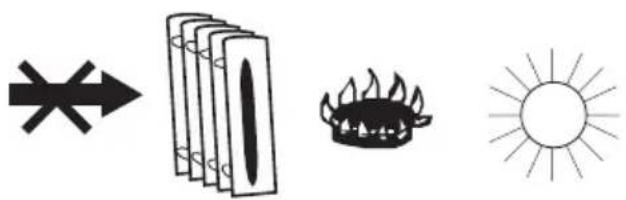

RECOMENDAÇÕES

Permitir a circulação do ar pela parte posterior do frogorífico. Não tampar a grade da frente nem o tecto do frigorífico com nenhum objecto. Se fôr instalado um armário encima, deve ter um ôco para que circule o ar.

A classe climática do seu frigorífico acha-se indicada na placa de características.

Esta determina o rango de temperatura ambiente para o qual está desenhada a unidade

frigorífica e nas quais garante-se o correcto Classe Temperaturas

funcionamento do aparelho. Quando se indicam N 16° até 32°

as duas classes, garante-se o correcto funcionamento ST 18° até 38°

nas condições de cada uma delas. T 18° até 48°

Evitar dentro do possível a proximidade de fontes de calor.

Se necessitar deitar o frigorífico para ser desembalado ou mudar o sentido da giro das portas, SOMENTE SE PODE DEITAR SOBRE A PARTE POSTERIOR.

NOTA: As dobradiças das portas estão no lado direito. Se esta posição é incomoda para Vovê, é possível mudar de lado as dobradiças. No anexo MUDANÇA DE SENTIDO DE ABERTURA DAS PORTAS estão as instruções.

IMPORTANTE: Regulando os pés de nivelamento, comprovar que o frigorífico fique bem apoiado no chão (sem mancar) e bem nivelado (não de lado).

Este frigorífico funciona a 220/240v. Se Você dispõe duma tensão diferente na vossa casa, deve utilizar um transformador de potência não inferior a 500 W. Utilize una tomada con TOMA DE TERRA. NOTA: O fabricante declina de toda responsabilidade no caso de que não sejam seguidas estas recomendações.

ATENÇÃO ANTES DE LIGAR

NOTA: Pode dar-se o caso de que a composição interna do aparelho não corresponda à figura anexa.

POSTA EM FUNCIONAMENTO

1

Accione o mando termostáto seleccionando uma posição média.

2

Fecha as portas.

3

Passadas 3 horas, já podé introduzir os alimentos no refrigerador. Para congelar alimentos frescos, espere 24 horas.

24h. 3h.

UTILIZAÇÃO DO REFRIGERADOR

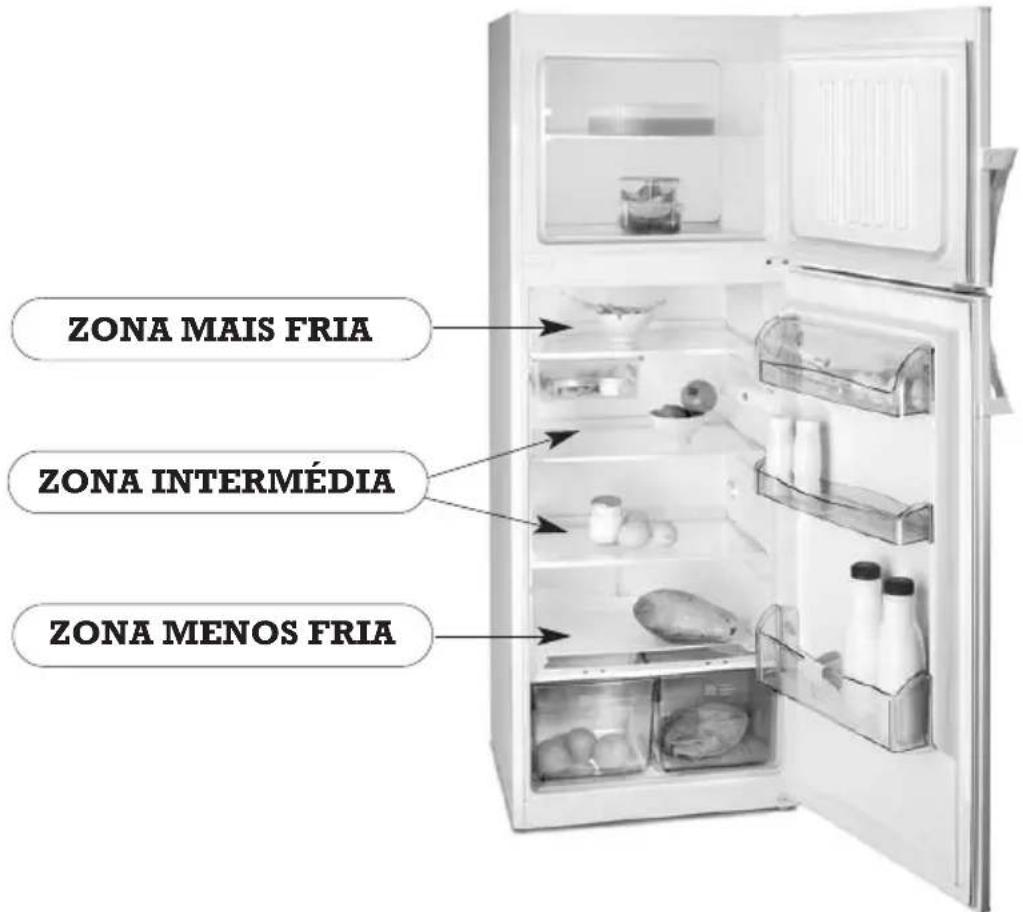

ALIMENTOS

ZONA MAIS FRIA ZONA INTERMÉDIA ZONA MENOS FRIA

ATENÇÃO

• Girando o mando termostáto pode-se seleccionar mais ou menos frio no refrigerador.
• Deverá ter em conta que a temperatura não é totalmente uniforme em todo o recinto, pelo que existem zonas adequadas para cada tipo de alimento (segundo figura).
• A temperatura no refrigerador pode ver-se afectada pela temperatura ambiente, a ubicação do aparelho e a frequência com que se abre a porta. Quando a temperatura ambiente é muito alta, obtem-se o melhor rendimento com o termostato na posição média.
• Não introduzir no refrigerador alimentos quentes ou líquidos sem tampar.
• Não introduzir NUNCA líquidos voláteis, inflamáveis ou explosivos, como dissolventes, álcoois, acetona ou gasolina. Existe risco de explosão.
• As carnes e peixes é conveniente embrulhá-los para evitar cheiros.
• Em certas condições de humidade relativa e temperatura ambiente podem chegar a produzir-se condensações no interior e exterior do frigorífico.

UTILIZAÇÃO DO REFRIGERADOR

FRIO HOMOGÉNEO

O seu frigorífico dispõe de frio homogéneo no refrigerador. Esta prestação é dada pelo ventilador que está localizado na parte traseira superior do local. Com esta prestação, para além da homogeneização das temperaturas, conseguirá evitar a condensação da água nas prateleiras e irá acelerar o processo de arrefecimento dos seus alimentos conseguindo assim uma conservação idónea.

DESGELO

O sistema de desgelo do refrigerador funciona automaticamente, por tanto não necessita nenhuma intervenção do usuário.

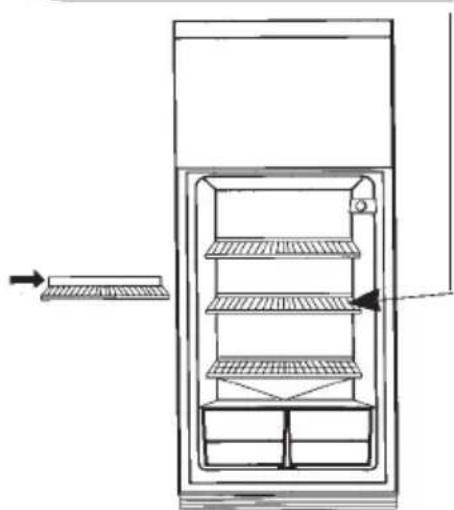

BALDAS

O seu aparelhodispõe dumas prateleiras que lhe resultarão muito comodas de uso e fáceis de limpar.

(incorporado nalguns modelos)

Regulador da passagem de ar no porta-hortaliças. Através do regulador de passagem do ar poderá seleccionar as condições de conservação mais adequadas em função dos alimentos.

Procure que os alimentos não se encostem a parede do fundo. Para isto as grades dispõen de um tope que não devem ser ultrapassado.

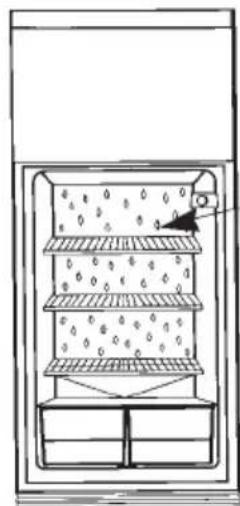

A parede do fundo do refrigerador estará habitualmente cheia de gotinhas de água ou gelo. Isto é totalmente NORMAL e forma parte do processo automático do desgelo.

CONGELAÇÃO DE ALIMENTOS FRESCOS

NOTA

O congelador deste frigorífico tem categoria de 4 estrelas * , e em qualquer dos seus cestões, é capaz de congelar até 4 kgs de alimentos frescos em 24 horas.

CONSELHOS

- Embrulhe os produtos a congelar com papel aluminio ou recipientes herméticos.

- Prepare os alimentos em porções consumíveis duma só vez.

- Nunca congele por segunda vez um alimento descongelado.

- Coloque uma etiqueta na envoltura indicando o conteúdo e a data de congelação.

- Não ponha em contacto directo os alimentos a congelar com os já congelados.

- Não armazene no congelador bebidas gasosas.

- Os gelados não devem ser consumidos demasiado frios.

UTILIZAÇÃO DO CONGELADOR

CONSERVAÇÃO DE ALIMENTOS CONGELADOS

CONSELHOS

• Quando adquira alimentos congelados no comércio, procure que transcorra o menor tempo possível até à sua introdução no congelador.
• Preste atenção ao tempo de conservação marcado nas embalagens dos produtos congelados, tendo em conta que este congelador é de categoria ✦ *** .
• Para os alimentos conelados por sí, consulte a tabela de tempos de conservação.

TEMPO DE CONSERVAÇÃO

TIPO DE ALIMENTO
Número Meses

PEIXE E MARISCO
Lagosta/crustáceos 3
Gambas-Lagostins 3
Pescada 2
Peixe gordo 3/4
Truta 2/3
Salmão 2/3
Linguado 3
Rodovalho 2/3
CARNE
Vacuna 10/12
Borrego 6/8
Vitela 9
Porco 6
Febras/costoletas 4
Figado/rim 10
Língua 2
Carne picada, salsichas 2
Coelho 5/7
AVES E CAÇA
Galinha/fango 10
Perú (aos pedaços)	7
Pato/ ganso	5
Lebre 6
Perdiz-Codorniz	8
Faisão	7/8
Caça grossa	10
PRATOS PREPARADOS
Molho de tomate	3
Caldo de Carne	3
Asados: vitela, frango, porco	2/3
Sopas de legumes	3
Carne cozida, Estofada	3
Hamburguers	2
Pimientos recheados	2
Espinafres	2
Feijão verde	2
Tartes	5/6
Macedonias de fruta	3
Sandes	6

TIPO DE ALIMENTO
Número Meses

LEGUMES
Selgas	12
Alcachofas	12
Cenouras	12
Couveflor	6/8
Couves de Bruxelas	6
Espargos	12
Couve	6/8
Feijão 12
Cogumelos	6
Salsa	12
Pimentos 12
Espinafres	12
Fabas	12
FRUTA
Alperches	8
Cerejas, ameixas, framboesas,groselhas, e amoras	10
Poseegos	10/12
Morangos	12
Compotas (maça, pera)	10
Uva	10/12
Sumos fruta	10
Ananás	10/12
PÃO E PASTELARIA
Biscoitos-Tartes	6
Massa folhada	1
Masa pasteleira	3
Pão e bolos	2
OVOS, LEITE E DERIVADOS
Ovos (sem casca)	6
Leite homogeneizada(embalagem de cartão)	3
Manteiga 6
Queijo (pequenas doses)	6/8
Natas fresca	3

UTILIZAÇÃO DO CONGELADOR

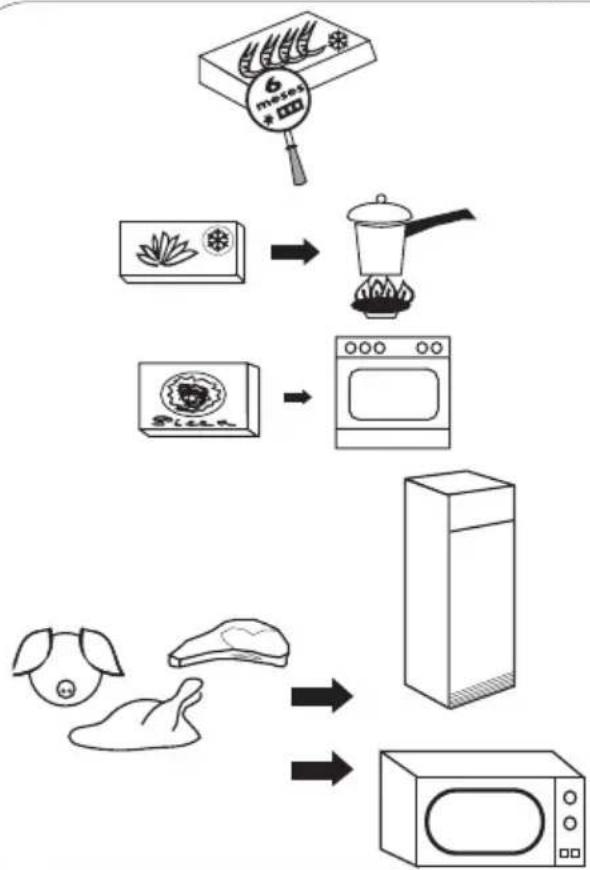

DESCONGELAÇÃO DOS ALIMENTOS

Nem todos os alimentos devem ser descongelados da mema maneira.

Se Você adquiriu o alimento congelado no comércio, siga as instruções do vasilhame.

As verduras devem cozinhar-se directamente.

Geralmente, os alimentos preparados ou pré-cozinhados podem cozinhar-se directamente.

Carnes e peixes ter-se-ão de descongelar lentamente no refrigerador durante várias horas. Se Você dispõe de forno microondas, poderá acelerar a descongelação mais rapidamente.

PRODUCCION DE CUBITOS DE HIELO

1

Encha até as três quartas partes de água as formas que encontrará no interior do congelador.

2

Introduza as formas no congelador, preferivelmente na parte inferior.

3

Uma vez congelada a água, pode desenformar os cubinhos retorcendo levemente as formas.

Com o tempo, nas paredes do congelador se vai formando uma capa de escarcha ou gelo.

Isto provocará um maior consume de energia no vosso frigorífico.

Para evitá-lo, terá que eliminar esta capa de gelo, ao menos 2 vezes ao ano.

1	Coloque o mando termostáto na posição de STOP e o frigorífico ficará desligado.
2	Pode ajudar a eliminar o gelo com a ajuda duma pázinha ou metendo um recipiente com água quente. Não utilize objectos afiados nem aparelhos de aquecimento eléctricos.
3	Recolha a água do desgelo com um pano absorvente, limpe e seque bem o interior.
4	Accione o mando termostáto à posição habitual de funcionamento.
5	2 horas mais tarde, já pode voltar a introduzir os alimentos congelados no congelador.

LIMPEZA E MANUTENÇÃO

LIMPEZA

CONSELHOS

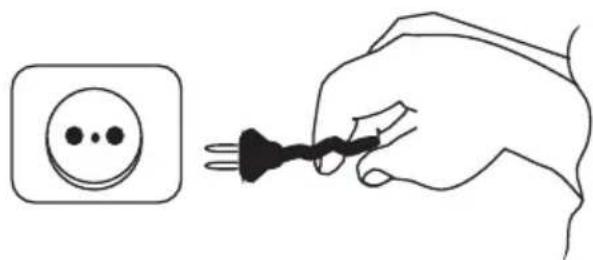

Para a limpeza do interior o frigorífico deve estar desligado.

Não utilize produtos abrasivos dissolventes, limpadores de metais ou detergentes não diluídos.

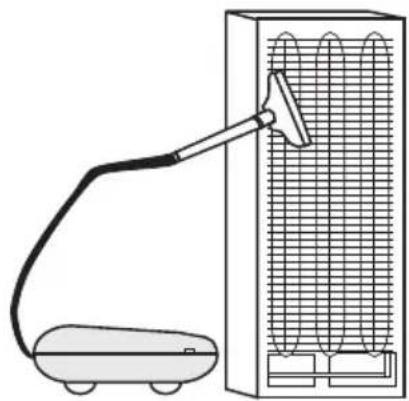

É conveniente limpar uma vez ao ano com un aspirador a grade da parte posterior do frigorífico. A sujeira prejudica o funcionamento e aumenta o consumo de energia eléctrica.

• Desligue o frigorífico.
• Retire os alimentos, limpe e seque o interior.
• Deixe a porta aberta para evitar a formação de mau cheiro.
• Faça o mesmo no caso de corte de corrente eléctrica prolongado ou falha do frigorífico.

TROCA DA LÂMPADA

2- Retirar a lâmpada estragada e repô-la com outra do mesmo tipo.

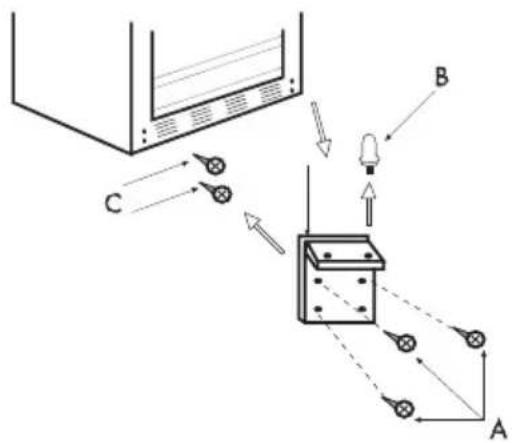

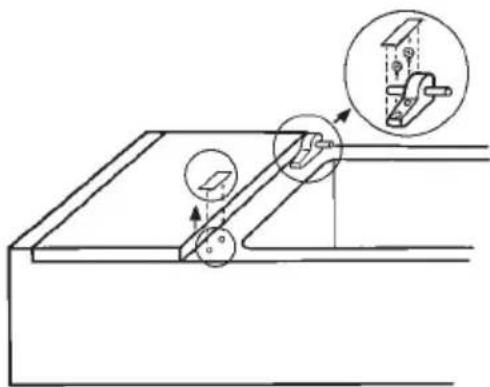

MUDANÇA DE SENTIDO DE ABERTURA DAS PORTAS

1 Tombe o frigorífico sobre a parte traseira.

2 Tire para fora a bisagra inferior soltando os tres parafusos de sujeção (A). Solte o eixo (B) da posição direita e monte-o na posição esquerda da bisagra. Solte os dois parafusos (C) e aparafuse-os no lado direito. Retire a porta inferior.

3 Tire para fora a bisagra intermedia retirando a chapinha protetora que esconde os parafusos e soltando-os. Tire também a tampinha do lado esquerdo e coloque-a donde estava a bisagra. Retire a porta superior.

4 que tapa os parafusos e desaperte-os. Coloque-a do lado esquerdo, para isso retire a tampa e coloque-a do lado direito.

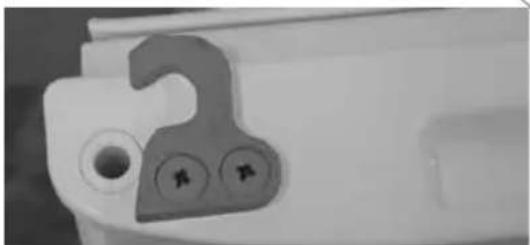

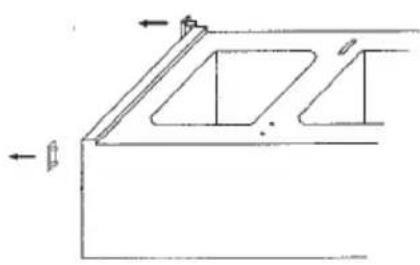

5	Se o frigorífico tiver fechos automáticos nas portas, na zona da dobradiça central, têm de soltá-los e colocá-los virados do lado oposto e na porta contrária. Os pontos de fixação dos parafusos estão assinalados levemente na zona do eixo de rotação da porta.
6	Tape os orifícios que ficam visíveis na porta ao mudar os fechos automáticos de lado com as tampas que se encontram na embalagem da documentação do frigorífico. Elimine previamente as aparas que se tenham formado pelos parafusos.
7	Coloque a porta superior introduzindo-a no eixo situado no lado esquerdo.
8	Meta a bisagra intermedia no lado esquerdo da porta superior e aparafuse-a ao frigorífico. Coloque a porta superior introduzindo-a no eixo da bisagra intermedia. A seguir coloque a tampinha protetora que esconde os parafusos de sujeção.
9	Meta a bisagra inferior no lado esquerdo e aperte-a com os tres parafusos.
10	Se o seu frigorífico tiver puxadores laterais nas portas ou for integrável, deve mudar o lado dos puxadores.

PROBLEMAS DE FUNCIONAMENTO

PROBLEMA	CAUSA POSSIVEL SOLUÇÃO
O frigorífico não funciona.	O pino não está ligado à tomada de corrente.	Ligar tomada.
	Não chega corrente eléctrica a tomada por ter-se fundido o fusível ou por ter pulado o limitador automático de potência.	Trocar os fusíveis ou voltar a ligar o limitador automático de potência.
O refrigerador esfria pouco.	O mando termostáto acha-se numa posição baixa.	Gire o mando termostáto a uma posição de mais frio.
	Tem-se deixado a porta mal fechada ou tem-se aberto con muita frequência.	Cuidar que a porta não permaneça aberta muito tempo.
	Obstaculizou-se a grade de arejamento ou a abertura da parte traseira do tecto.	Conservar livres estas zonas segundo indica-se no capítulo “Instalação” deste manual.
	O frigorífico está exposto directamente aos raios do sol ou a uma fonte de calor.	Mudar o frigorífico de lugar ou protegê-lo dessas fontes de calor.
Gotas de água na parede do fundo do refrigerador.	Ciclo automático de desgelo.	Não se preocupe: isto é completamente normal (Ver capítulo “Utilização do refrigerador” deste manual).
Aparece água debaixo do refrigerador.	Se tiver colocado algum alimento ou recipiente encostado à parede do fundo do refrigerador.	Não coloque alimentos ou recipientes em contacto com a parede do fundo e evitará o derramamento de água do desgelo.
Muito gelo nas paredes e prateleiras do congelador.	A porta do congelador não fecha bem por estar obstaculizada.	Procure que estejam bem fechadas as portas mantendo-as livres de objectos ou sujeira.
A lâmpada do refrigerador não acende.	O pino não está ligado à toma de corrente.	Ligar a tomada.
	Não chega corrente eléctrica à tomada por ter-se fundido o fusível ou por ter pulado o limitador automático de potência.	Trocar o fusível ou voltar a ligar o limitador automático de potência.
	A lâmpada está queimada.	Rosquear correctamente.
	A lâmpada do refrierador está frouxa.	Trocar a lâmpada segundo indica-se no capítulo “Instalação” deste manual.
Funcionamento barrulhento.	O frigorífico não foi nivelado correctamente.	Nivelar segundo indicase no capítulo “Instalação” deste manual.
Barulho de borbulhas.	Ciclo funcionamento.	Não se preocupe, isto é completamente normal.
Os alimentos secam-se.	Os alimentos não estão embrulhados ou tampados.	Embrulhá-los ou introduzir em recipientes herméticos.
Cheiro no interior.	Algum alimento não está correctamente embrulhado.	Embrulhar ou introduzir em recipientes herméticos.
	O interior do aparelho necessita uma limpeza.	Limpar segundo indicase neste manual.

SERVIÇO DE ASSISTÊNCIA TÉCNICA

Se Você já realizou as comprovações indicadas e o vosso problema persiste, NÃO FAÇA NENHUMA OUTRA REPARAÇÃO VOCÊ MESMO. Ponha-se em comunicação com o Serviço de Assistência Técnica mais próximo.

SEGURANÇA:

- O modelo de frigorífico que adquiriu é comercializado com o refrigerante R600a. Tenha em conta que:

- Este refrigerante não deteriora o meio ambiente.

- É inflamável, pelo que certifique-se de que o circuito frigorífico está em perfeitas condições. Se tem sofrido algum dano, consulte com o distribuidor antes de ligá-lo.

- Este aparelho unicamente pode ser reparado pelo serviço de assistência técnica e utilizando reposições originais.

- Não utilize elementos com fogo nem aparelhos eléctricos dentro do aparelho.

- Não deixe que as crianças brinquem com o aparelho.

- Evite que o fio esteja em contacto com o compressor.

- Evite que o fio fique preso debaixo do aparelho.

- Para evitar danos ao meio ambiente e recuperar materiais, utilize o serviço de recolha municipal.
