Caractéristiques	Détails
Type de produit	Réfrigérateur
Capacité totale	172 litres
Classe énergétique	A+
Dimensions (HxLxP)	145 x 55 x 60 cm
Poids	50 kg
Système de refroidissement	Froid statique
Niveau sonore	40 dB
Nombre de tiroirs	3 tiroirs
Fonctionnalités supplémentaires	Éclairage LED, thermostat réglable
Entretien	Dégivrage manuel recommandé
Sécurité	Verrouillage de porte
Garantie	2 ans

FOIRE AUX QUESTIONS - FDT172 FAGOR

Le réfrigérateur FAGOR FDT172 ne refroidit pas correctement. Que faire ?

Vérifiez que la température est réglée correctement. Assurez-vous que les évents de circulation d'air ne sont pas obstrués et que le réfrigérateur est bien nivelé. Si le problème persiste, vérifiez si le compresseur fonctionne.

J'entends un bruit étrange provenant du réfrigérateur. Est-ce normal ?

Des bruits tels que des cliquetis ou des bourdonnements peuvent être normaux. Cependant, si le bruit est fort ou inhabituel, vérifiez si le réfrigérateur est bien installé et s'il ne touche pas d'autres objets. Si le bruit persiste, contactez le service client.

La lumière intérieure du réfrigérateur ne s'allume pas. Que faire ?

Vérifiez d'abord l'ampoule pour voir si elle est grillée. Si c'est le cas, remplacez-la par une ampoule compatible. Si le problème persiste après le remplacement, vérifiez le câblage et les connexions ou contactez un technicien.

Il y a de la condensation à l'intérieur du réfrigérateur. Pourquoi ?

La condensation peut être causée par une ouverture fréquente de la porte ou par des aliments chauds placés à l'intérieur. Assurez-vous que le joint de la porte est en bon état. Si le problème continue, vérifiez le réglage de la température.

Comment nettoyer le réfrigérateur FAGOR FDT172 ?

Débranchez le réfrigérateur avant de le nettoyer. Utilisez un mélange d'eau chaude et de savon doux pour nettoyer les surfaces intérieures et extérieures. Évitez les produits abrasifs. Rincez et séchez soigneusement avant de rebrancher.

Le réfrigérateur FDT172 émet une odeur désagréable. Comment y remédier ?

Vérifiez les aliments pour voir s'il y a des produits périmés ou avariés. Nettoyez les étagères et le fond avec une solution de bicarbonate de soude et d'eau. Placez un réceptacle de bicarbonate de soude à l'intérieur pour absorber les odeurs.

Les compartiments du réfrigérateur sont trop froids. Que faire ?

Vérifiez le réglage de la température et ajustez-le si nécessaire. Évitez de surcharger le réfrigérateur, car cela peut obstruer la circulation de l'air. Si le problème persiste, il peut y avoir un problème avec le thermostat.

Comment régler la température du réfrigérateur FAGOR FDT172 ?

Utilisez le panneau de contrôle pour ajuster la température. Il est recommandé de régler le réfrigérateur entre 3°C et 5°C pour un fonctionnement optimal.

MODE D'EMPLOI FDT172 FAGOR

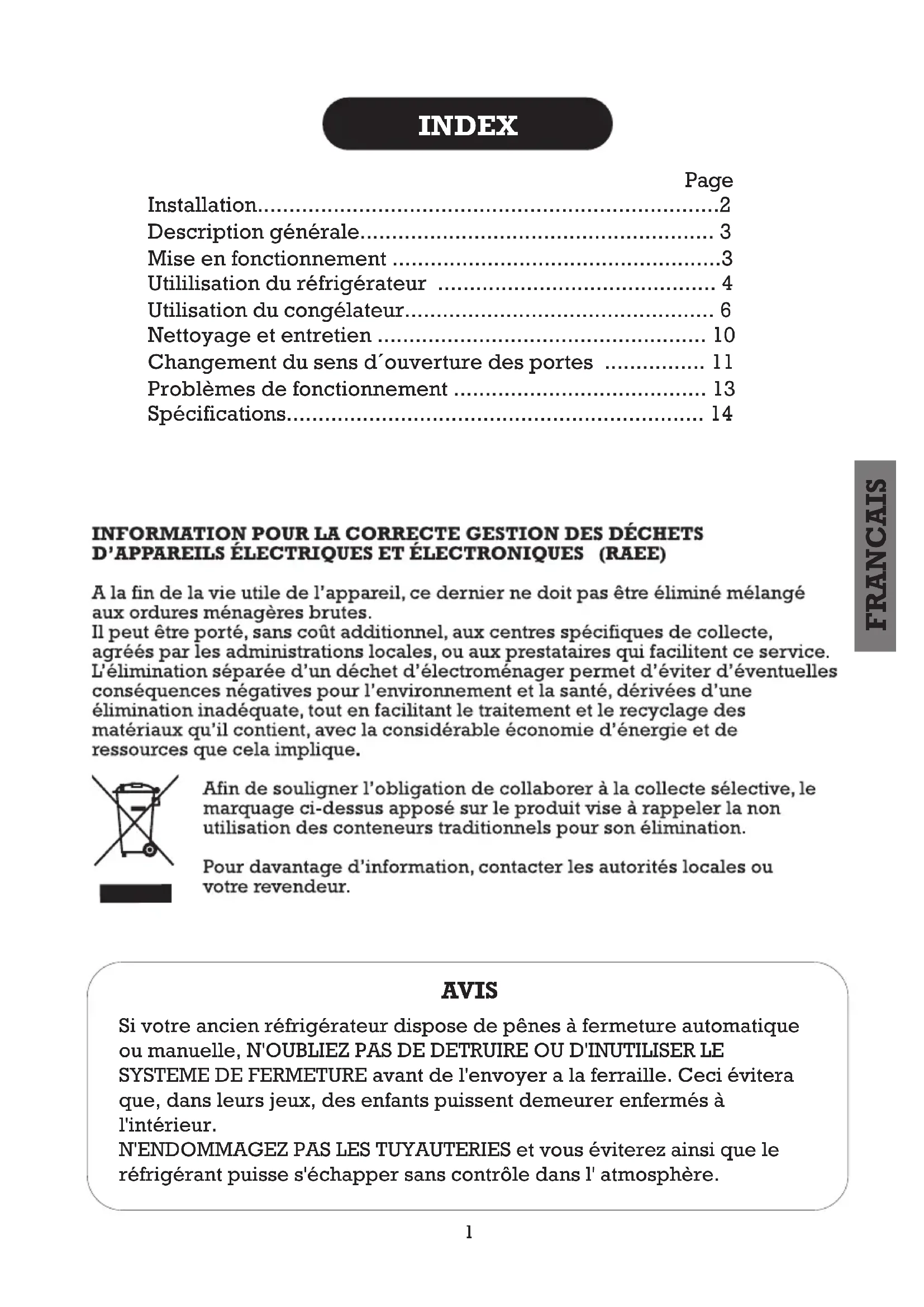

Description générale.... 3

Mise en fonctionnement ....3

Utilisation du réfrigérateur 4

Utilisation du congélateur....6

Nettoyage et entretien 10

Changement du sens d'ouverture des portes ..... 11

Problèmes de fonctionnement 13

Spécifications.... 14

INFORMATION POUR LA CORRECTE GESTION DES DÉCHETS D'APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES (RAEE)

A la fin de la vie utile de l'appareil, ce dernier ne doit pas être éliminé mélangé aux ordures ménagères brutes.

Il peut être porté, sans coût additionnel, aux centres spécifiques de collecte, agréés par les administrations locales, ou aux prestataires qui facilitent ce service. L'élimination séparée d'un déchet d'électroménager permet d'éviter d'éventuelles conséquences négatives pour l'environnement et la santé, dérivées d'une élimination inadéquate, tout en facilitant le traitement et le recyclage des matériaux qu'il contient, avec la considérable économie d'énergie et de ressources que cela implique.

Afin de souligner l'obligation de collaborer à la collecte sélective, le marquage ci-dessus apposé sur le produit vise à rappeler la non utilisation des conteneurs traditionnels pour son élimination.

Pour davantage d'information, contacter les autorités locales ou votre revendeur.

AVIS

Si votre ancien réfrigérateur dispose de pênes à fermeture automatique ou manuelle, N'OUBLIEZ PAS DE DETRUIRE OU D'INUTILISER LE SYSTEME DE FERMETURE avant de l'envoyer a la ferraille. Ceci évitera que, dans leurs jeux, des enfants puissent demeurer enfermés à l'intérieur.

N'ENDOMMAGEZ PAS LES TUYAUTERIES et vous éviterez ainsi que le réfrigérant puisse s'échapper sans contrôle dans l'atmosphère.

INSTALLATION

RECOMMANDATIONS

Permettre la circulation de l'air sur la partie postérieure du réfrigérateur. Ne permettre à aucun objet de boucher la grillage avant ou le faite du réfrigérateur. Si l'on installe une armoire au-dessus, il faudra laisser un creux pour permettre la circulation de l'air.

La classe climatique de votre réfrigérateur est indiquée sur la plaque signalétique.

Celle-ci détermine le rang des températures ambiantes pour lequel l'unité

frigorifique est conçue en garantissant le bon fonctionnement de l'appareil. Lorsque deux classes sont indiquées, le bon fonctionnement de l'appareil est assuré dans les conditions de chacune d'elles. Classe Températures ambiantes N 16° à 32° ST 18° à 38° T 18° à 43°

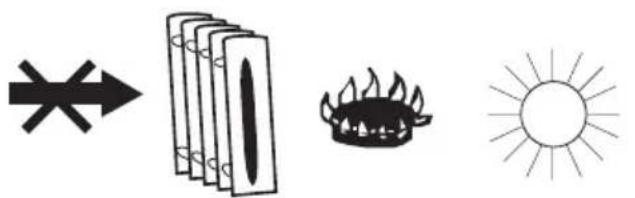

Eviter dans toute la mesure du possible la proximité des sources de chaleur.

Si vous avez besoin de coucher le réfrigérateur pour le déballer ou pour changer de côte ses gonds de pivottement de ses portes, LE REFRIGERATEUR NE PEUT ETRE COUCHE QUE SUR SA PARTIE POSTERIEURE.

NOTE: Les charnières des portes se trouvent sur le côté droit. Si cette disposition s'avère gênante pour vous, il est possible de changer la place des charnières. Les instructions se trouvent dans l'annexe CHANGEMENT DU SENS D'OUVERTURE DES PORTIERES.

IMPORTANT: En réglant les pieds de nivellement, s'assurer que le réfrigérateur est bien appuyé sur le sol (sans boitement) et est bien nivelé (pas incliné).

Ce réfrigérateur fonctionne à 220/240v. Si vous disposez d'une tension différente dans votre foyer, vous devrez utiliser un transformateur d'une puissance non inférieure à 500 w. Utilisez une prise de courant avec MISE A TERRE. NOTE: Le fabricant décline toute responsabilité au cas où ses instructions ne seraient pas suivies.

1.- Nettoyer l'intérieur du réfrigérateur.

2.- Pour un fonctionnement correct, attendre deux heures avant de le brancher.

3.- Connector.

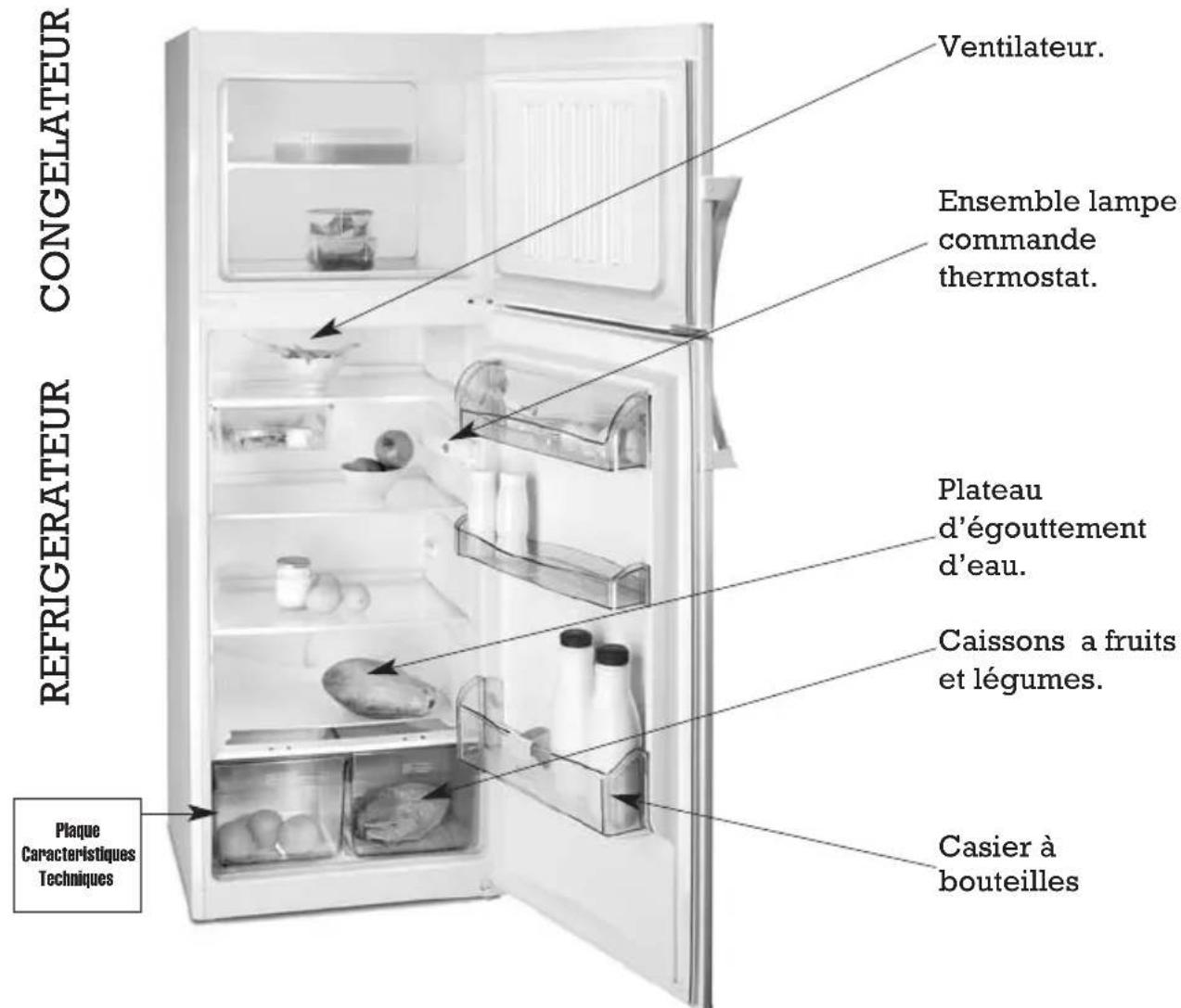

DESCRIPTION GENERALE

CONCELATEUR REFRIGERATEUR Ventilateur. Ensemble lampe commande thermostat. Plateau d'égouttement d'eau. Caissons a fruits et légumes. Casier à bouteilles Plaque Caracteristiques Techniques

REMARQUE: Il peut arriver que la composition interne de l'appareil ne corresponde pas à la figure ci-jointe.

MISE EN FONCTIONNEMENT

1

Actionner la commande de thermostat en sélectionnant la position intermédiaire.

2

Fermer les portes.

3

Au bout de 3 heures, on peut introduire des aliments dans le réfrigérateur.

24h. 3h.

Pour congeler des aliments frais, attendre 24 heures.

UTILISATION DU REFRIGERATEUR

ALIMENTS

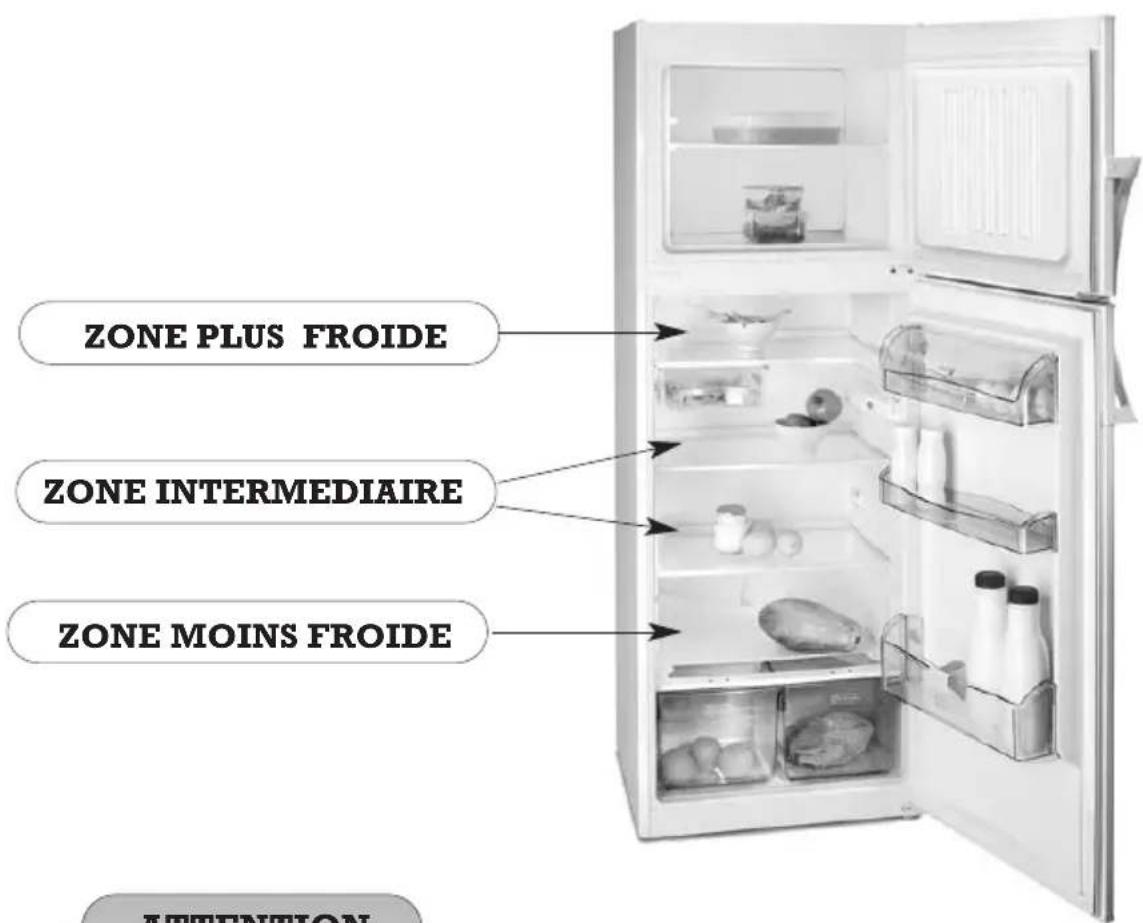

ZONE PLUS FROIDE ZONE INTERMEDIAIRE ZONE MOINS FROIDE ATTENTION

ATTENTION

- En tournant la commande du thermostat, on peut sélectionner plus ou moins de froid dans le réfrigérateur.

- Il y a lieu de prendre en considération que la température n'est pas totalement uniforme dans toute l'enceinte, raison pour laquelle il y a des zones appropriées pour chaque type d'aliment (suivant la figure).

- La température dans le réfrigérateur peut être affectée par la température ambiante, l'emplacement de l'appareil et la frequency d'ouverture de la porte. Lorsque la température ambiante est très élevée, le thermostat doit être à une position intermédiaire pour obtenir le meilleur rendement.

- Ne pas introduire dans le réfrigérateur des aliments chauds ou des liquides non bouchés.

- Ne JAMAIS introduire des liquides volatiles, inflammables ou explosifs, tels que des dissolvants, des alcools, de l'acétone ou de l'essence. Il y aurait un risque d'explosion.

- Il convient d'envelopper les viandes et les poissons pour éviter des odeurs.

- Dans certaines conditions d'humidité relative et de température ambiante, des condensations peuvent se produire à l'intérieur et à l'extérieur du réfrigérateur.

UTILISATION DU REFRIGERATEUR

FROID HOMOGENE

Votre réfrigérateur dispose de froid homogène dans le réfrigérateur. Cette prestation est fournie par le ventilateur situé sur le haut à l'arrière de l'enceinte. Il permet non seulement l'homogénéisation des températures, mais d'éviter également la condensation d'eau sur les clayettes et d'accélérer le processus de refroidissement des aliments, pour leur conservation optimale.

DEGEL

Le système de dégel du réfrigérateur fonctionne de façon automatique et n'exige donc aucune intervention de l'usager.

ÉTAGÈRES

Votre appareil dispose d'étagères qui vous seront très pratiques lors de leur utilisation et nettoyage.

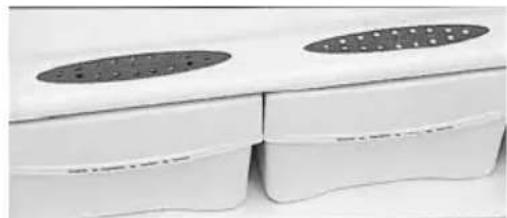

RÉCULATEUR DU PASSAGE DE L'AIR (incorporé à certains modèles)

Régulateur du passage de l'air dans le porte-légumes. Grâce au régulateur du passage de l'air, vous pourrez choisir les conditions de conservation les plus adéquates en fonction des aliments.

Veiller à ce que les aliments ne touchent pas la paroi du fond. A cette fin, les grillages sont pourvus d'une butée qu'il y a lieu de ne pas dépasser.

La paroi du fond du réfrigérateur sera habituellement couverte de gouttelettes d'eau ou de glace. Ceci est tout à fait NORMAL et fait partie du processus de dégel automatique.

Le congélateur de ce réfrigérateur a une catégorie de 4 étoiles dans n'importe lequel de ses tiroirs et est capable de congeler jusqu'à 4kg d'aliments frais en 24 heures.

CONSEILS

- Envelopper les produits à congeler dans du papier aluminium ou les disposer dans des récipients hermétiques.

- Préparer les aliments en rations consommables en une seule fois.

- Ne jamais congeler une deuxième fois un aliment décongelé.

- Coller une étiquette sur l'emballage pour en indiquer le contenu et la date de congélation.

- Ne pas mettre en contact direct les aliments à congeler et ceux qui le sont déjà.

- Ne pas stocker dans le congélateur des boissons gazeuses.

- Les glaces ne doivent pas être consommées trop froides.

UTILISATION DU CONGELATEUR

CONSERVATION DES ALIMENTS CONGELES

CONSEILS

• Lorsque vous achetez des aliments congelés ou surgelés dans le commerce, veillez à les laisser le minimum de temps possible en dehors du congélateur.
• Respectez la durée de conservation indiquée sur les emballages des produits congelés et surgelés, en tenant compte que votre congélateur est de ★★★★.
• Pour les aliments que vous congelez vous-mêmes, consultez le tableau des tiemps de conservation ci-dessous.

POISSON ET FRUIT DE MER
Langouste-crustacés 3
Bouquets-cros bouquets 3
Colin 2
Poissons grass 3/4
Truite 2/3
Saumon 2/3
Soie 3
Turbot 2/3
VIANDE
Gros bovin 10/12
Agneau 6/8
Porc 9
Filets et côtelettes 6
Foie/Rognons 4
Higado/Riñones 10
Cervelle/Langue 2
Viande hachée/saucisses	2
Lapin	5/7
VALOILLES ET GIBIER
Poules-poulets	10
Dindon (découpé)	7
Canard, jars, oie	5
Lièvre	6
Perdrix-Caille	8
Faisan	7/8
Gros gibier	10
PLATS CUISINES
Sauces de tomate	3
Consommé	3
Rôtis: boeuf, veau, poulet, porc	2/3
Jardinière de légumes	3
Viande cuite ou à l'étouffée	3
Biftek haché (hamburger)	2
Poivrons farcis	2
Epinards 2
Haricors verts et sautés	2
Gâteau, friands, etc	5/6
Macédoine de fruits	3
Sandwichs	6

TYPE D'ALIMENT
Nombre de mois

LEGUMES
Bettes	12
Artichauts	12
Carottes	12
Chou-fleur	6/8
Choux de Bruxeles	6
Asperges	12
Choux	6/8
Haricots 12
Champignons 6
Persil	12
Poivrons	12
Epinards	12
Féves	12
FRUITS
Abricots	8
Cerises, prunes, framboises,groseilles, mûres	10
Pêches	10/12
Fraises 12
Compotes (pommes, poires)	10
Raisins	10/12
Jus de fruits	10
Ananas	10/12
PAIN ET PASTELERIE
Biscuits, gâteaux 6
Gâteaux feuilleté 1
Pâte à pâtisserie	3
Pain et brioches	2
OEUFS, LAIT ET DERIVES
Oeufs (san coque) 6
Lait homogénéisé(emballage carton)	3
Beurre	6
Fromages (petites portions)	6/8
Crème fraîche	3

UTILISATION DU CONGELATEUR

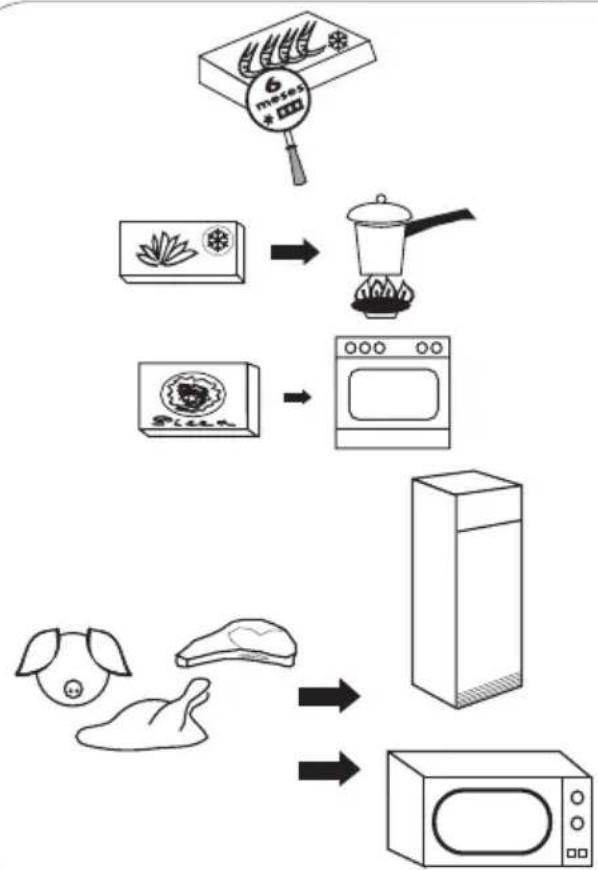

DECONGELATION D'ALIMENTS

Tous les aliments ne doivent pas être décongelés de la même façon.

Si vous avez acheté l'aliment congelé dans le commerce, suivez les instructions indiquée sur l'emballage.

Les légumes doivent être cuisinés directement.

En général, les aliments préparés ou précuits peuvent être cuisinés directement.

Les viandes et les poissons doivent être décongelés lentement dans le réfrigérateur pendant plusieurs heures. Si vous disposez d'un four à micro-ondes, vous pourrez accélérer la décongélation dans une grande mesure.

PRODUCCION DE CUBITOS DE HIELO

1

Remplir d'eau aux trois quarts les moules qui se trouvent à l'intérieur du congélateur.

2

Introduire les moules dans le congélateur, préférablement dans la partie inférieure.

3

Une fois l'eau congelée, on peut extraire les glaçons de leur moule en tordant légèrement ce dernier.

Avec le temps, il se forme sur les parois du congélateur une couche de givre ou de glace.

Ceci entraînera une consommation plus grande d'énergie dans votre réfrigérateur.

Afin de l'éviter, il y a lieu d'éliminer cette couche de glace au moins deux fois par an.

1	Placer la commande de thermostat sur la position de STOP et le congélateur sera déconnecté.
2	On peut aider à éliminer la glace à l'aide de la palette ou en introduisant un récipient d'eau chaude. Ne pas utiliser des objets tranchants ni des appareils de chauffe électriques.
3	Recueillir a l'eau de dégel à l'aide d'un torchon absorbant; nettoyer et sécher l'intérieur avec soin.
4	Actionner la commande de thermostat et la placer dans sa position habituelle de fonctionnement.
5	Deux heures plus tard, on peut introduire à nouveau les aliments congelés dans le congélateur.

NETTOYAGE ET ENTRETIEN

NETTOYAGE

CONSEILS

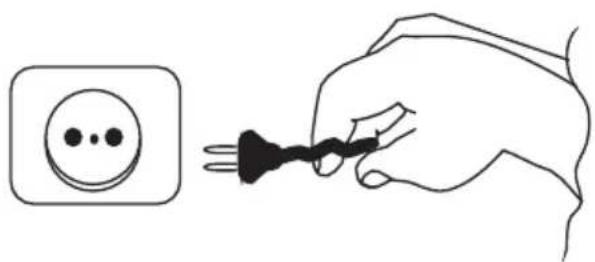

Pour nettoyer l'intérieur, le réfrigérateur doit être débranché.

Ne pas utiliser de produits abrasifs, dissolvants, de nettoyage des métaux ou des détergents non dilués.

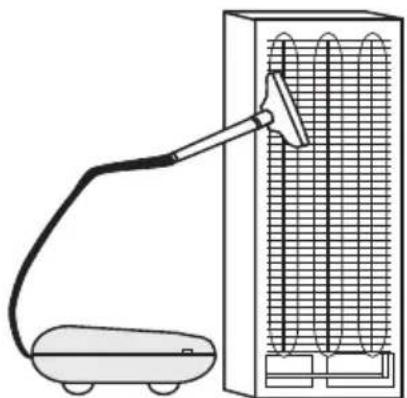

Il convient de nettoyer une fois par an avec un aspirateur le grillage arrière du réfrigérateur. La saleté a un effet préjudicial sur le fonctionnement et augmente la consommation en énergie électrique.

• Débrancher le réfrigérateur.
- Retirer les aliments, nettoyer et sécher l'intérieur.
- Laisser la porte ouverte afin d'éviter qu'il ne se forme de mauvaises odeurs.
- Agir de la même façon en cas de coupure prolongée de courant ou de panne du réfrigérateur.

1- Déconnecter le réfrigérateur.

2- Enlever l'ampoule grillée et la remplacer par une autre du même type.

CHANGEMENT DU SENS D'OUVERTURE DES PORTES

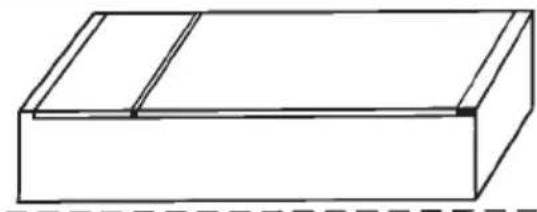

1 Couchez le réfrigérateur sur sa partie arrière.

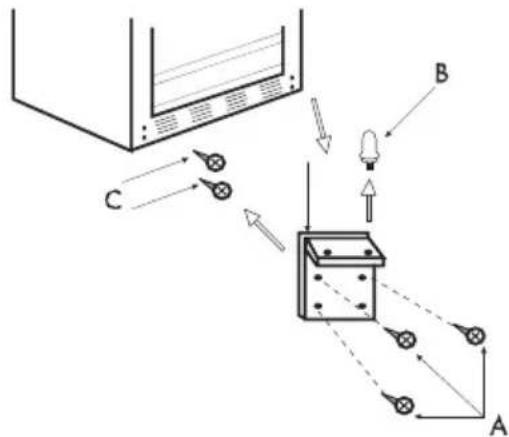

2 Retirez la charnière inférieure en défaisant les 3 vis de fixation (A). Retirez le pivot (B) de la position droite et placez-le en position gauche de la charnière. Retirez les 2 vis (C) et vissez-les du côté droit. Déposez la porte inférieure.


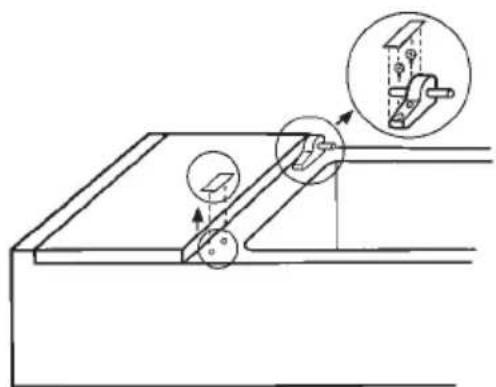

3 Retirez la charnière intermédiaire après avoir enlevé la plaquette de protection cachant les vis et enlevez ces dernières. Retirez également la plaquette de gauche et placez-la où était la charnière. Déposez la porte supérieure.

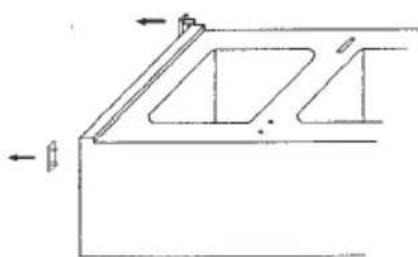

4 Démonter la charnière supérieure en retirant la garniture des vis et desserrer ces dernières. La monter à gauche. Pour ce faire, retirer la garniture et la monter à droite.

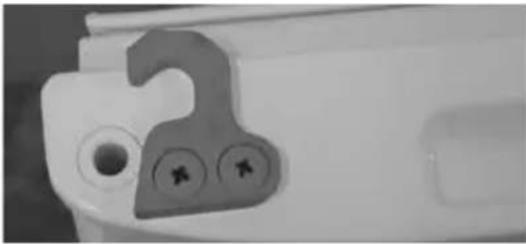

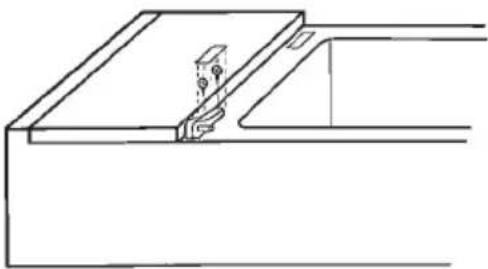

5	Si le réfrigérateur est muni d'« auto-fermetures » sur les portes sur la charnière centrale, il faudra les démonter et les installer, retournés, de l'autre côté et sur la porte de l'autre côté. Les points de fixation des vis sont dûment marqués sur la zone de l'axe de rotation de la porte.

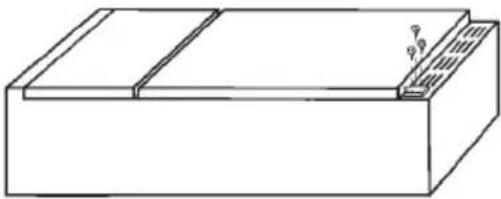

6	Recouvrir les trous visibles sur la porte, après avoir changé de place les « auto-fermetures », à l'aide des tampons livrés dans la pochette contenant la documentation du réfrigérateur. Éliminer au préalable les bavures laissées par les vis.
7	Pour remettre en place la porte supérieure, positionnez-la sur le pivot du côté gauche.
8	Introduisez la chernière intermédiaire sur le pivot gauche de la porte supérieure et vissez-la au réfrigérateur. Mettez en place la porte inférieure en la positionnant sur le pivot de la charnère intermédiaire, puis remettez en place la plaquette de protection des vis de fixation.
9	Introduisez la charnière inférieure dans le logement situé à gauche et fixez-la avec les trois vis.
10	Si votre réfrigérateur est muni de poignées latérales sur les portes ou s'il est habillable, il faudra échanger les poignées des portes.

PROBLEMES DE FONCTIONNEMENT

PROBLEME	CAUSE POSSIBLE SOLUTION
Le réfrigérateur ne fonctione pas.	La fiche n'est pas connectée à la prise de courant.	Connector la fiche.
	Le courant électrique n'arrive pas à la fiche car le fusible est fondu ou le limiteur automatique de puissance a sauté.	Changer le fusible ou reconnecter le limiteur automatique de puissance.
Le réfrigérateur refroidit peu.	La commande de thermostat se trouve en une position basse.	Tourner la commande du thermostat sur une position plus froide.
	On a laissé la porte mal fermée ou on l'a ouverte avec une fréquence excessive.	Veiller à ce que la porte ne reste pas longtemps ouverte.
	On a abstrué le grillage d'aérage ou l'ouverture de la partie arrière du faite du réfrigérateur.	Conserver ces zones libres comme il est indiqué au chapitre "Installation" de ce manuel.
	Le réfrigérateur est directement exposé aux rayons du soleil ou à une source de chaleur.	Changer l'emplacement du réfrigérateur ou le protéger contre ces sources de chaleur.
Il y a des gouttes d'eau sur la paroi du fond du réfrigérateur.	Cycle automatique de dégel.	Ne pas s'alarmer: c'est tout à fait normal (voir le chapitre "Utilisation du réfrigérateur" de ce manuel).
Il apparait de l'eau sur en bas du réfrigérateur.	On a placé un aliment ou un récipient contre la paroi du fond du réfrigérateur.	Ne pas placer d'aliments ou de récipients en contact avec la paroi du fond; ceci evitera l'écoulement de l'eau de dégel.
Trop de glace sur les parois et étagères du réfrigérateur.	La porte du congélateur ferme mal à cause d'un obstacle.	Veiller à la bonne fermeture des portes et les maintenir libres d'objects ou de saleté.
La lampe du réfrigérateur ne s'allume pas.	La fiche n'est pas connectée à la prise de courant.	Connector la fiche.
	Le courant électrique n'arrive pas à la prise parce que le fusible est fondu ou parce que le limiteur automatique de puissance a sauté.	Changer le fusible ou reconnecter le limiteur automatique de puissance.
	La lampe n'est pas vissée à fond.	La visser correctement.
	La lampe est grillée.	Changer l'ampoule comme il est indiqué dans ce manuel.
Fonctionnement bruyant.	Le réfrigérateur n'a pas été nivelé correctement.	Nivelier comme il est indiqué au chapitre "Installation" de ce manuel.
Bruit de barbotage	Cycle de fonctionnement.	Ne pas s'alarmer: ceci est tout à fait normal.
Les aliments se dessèchent.	Les aliments ne sont pas enveloppés ou recouverts.	Les envelopper ou l'introduire dans un récipient hermétique.
Il y a des odeurs à l'intérieur.	Un des aliments n'est pas enveloppé ou recouvert.	L'envelopper ou l'introduire dans un récipient hermétique.
	L'interieur de l'appareil a besoin d'être nettoyé.	Nettoyer comme il est indiqué dans ce manuel.

SERVICE D'ASSISTANCE TECHNIQUE

Si vous avez déjà réalisé les vérifications indiquées et votre problème persiste, NE REALISEZ AUCUNE AUTRE REPARATION VOUS-MEME. Mettez-vous en rapparot avec le Service d'Assistance Technique le plus proche.

SECURITE:

- Le modèle de réfrigérateur que vous avez acheté est commercialisé avec le réfrigérant R600a. Veuillez tenir compte du fait que:

- Ce réfrigérant ne détériore pas l'environnement.

- Il est inflammable, assurez-vous donc que le circuit frigorifique se trouve dans de parfaites conditions. S'il est endommagé, consultez le distributeur avant de procéder à son branchement.

- Cet appareil peut uniquement être réparé par le service d'assistance technique qui utilisera pour cela des pièces détachées d'origine.

- N'utilisez pas d'éléments avec du feu ou d'appareils électriques à l'intérieur de l'appareil.

- Ne laissez pas les enfants jouer avec l'appareil.

- Evitez que le câble ne soit en contact avec le compresseur.

- Evitez que le câble ne soit pris sous l'appareil.

- Pour ne pas nuire à l'environnement et récupérer les matériaux utilisés, faites appel au service de voirie municipale.
