BEDIENUNGSANLEITUNG FDT172 FAGOR

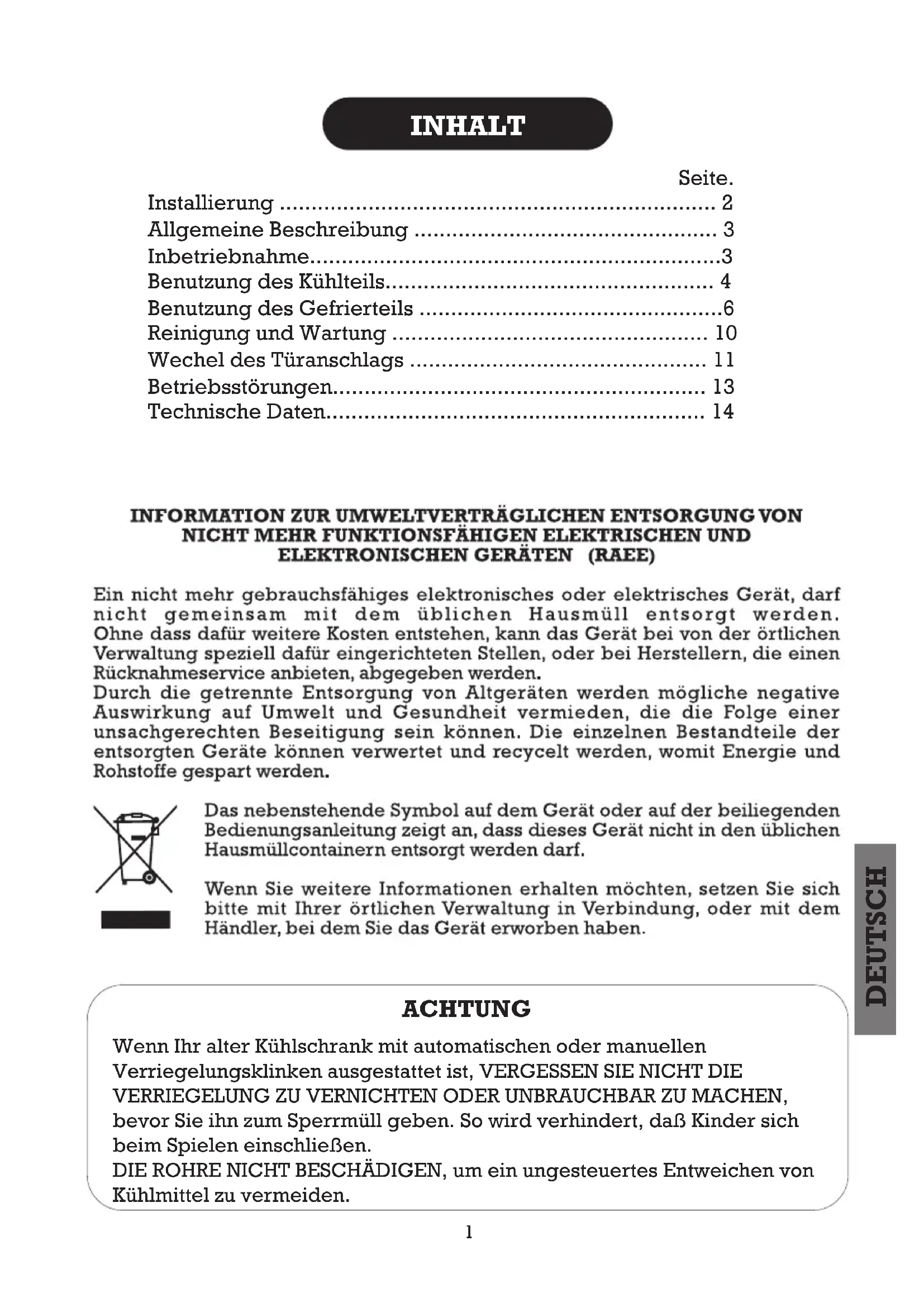

Allgemeine Beschreibung 3

Inbetriebnahme....3

Benutzung des Kühlteils.... 4

Benutzung des Gefrierteils 6

Reinigung und Wartung 10

Wechel des Türanschlags 11

Betriebsstörungen.... 13

Technische Daten.... 14

INFORMATION ZUR UMWELTVERTRÄGLICHEN ENTSORGUNG VON NICHT MEHR FUNKTIONSFÄHIGEN ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN (RAEE)

Ein nicht mehr gebrauchsfähiges elektronisches oder elektrisches Gerät, darf nicht gemeinsam mit dem üblichen Hausmüll entsorgt werden. Ohne dass dafür weitere Kosten entstehen, kann das Gerät bei von der örtlichen Verwaltung speziell dafür eingerichteten Stellen, oder bei Herstellern, die einen Rücknahmeservice anbieten, abgegeben werden.

Durch die getrennte Entsorgung von Altgeräten werden mögliche negative Auswirkung auf Umwelt und Gesundheit vermieden, die die Folge einer unsachgerechten Beseitigung sein können. Die einzelnen Bestandteile der entsorgten Geräte können verwertet und recycelt werden, womit Energie und Rohstoffe gespart werden.

Das nebenstehende Symbol auf dem Gerät oder auf der beiliegenden Bedienungsanleitung zeigt an, dass dieses Gerät nicht in den üblichen Hausmüllcontainern entsorgt werden darf.

Wenn Sie weitere Informationen erhalten möchten, setzen Sie sich bitte mit Ihrer örtlichen Verwaltung in Verbindung, oder mit dem Händler, bei dem Sie das Gerät erworben haben.

ACHTUNG

Wenn Ihr alter Kühlschrank mit automatischen oder manuellen Verriegelungsklinken ausgestattet ist, VERGESSEN SIE NICHT DIE VERRIEGELUNG ZU VERNICHTEN ODER UNBRAUCHBAR ZU MACHEN, bevor Sie ihn zum Sperrmüll geben. So wird verhindert, daß Kinder sich beim Spielen einschließen. DIE ROHRE NICHT BESCHÄDIGEN, um ein ungesteuertes Entweichen von Kühlmittel zu vermeiden.

INSTALLIERUNG

EMPFEHLUNGEN

Einen Luftumlauf auf der Rückseite des Kühlschranks ermöglichen. Weder das Vordergitter noch die Kühlschrankdecke mit Gegenständen abdecken. Wenn ein Schrank über dem Gerät angebracht wird, muß zur Belüftung ein Freiraum gelassen werden.

Die Klimakategorie Ihres Kühlschranks ist im Typenschild angegeben.

Sie bestimmt den Raumtemperaturbereich, für den der Kühlschrank vorgesehen und in

welchem ein einwandfreier Betrieb gewähleistet ist.

Werden beide Kategorien angegeben, ist ein einwandfreier Betrieb unter den Voraussetzungen beider Kategorien gewährleistet.

Kategorie: Raumtemperaturen

N 16° bis 32°

ST 18° bis 38°

T 18° bis 43°

Möglichst die Nähe von Hitzequellen meiden.

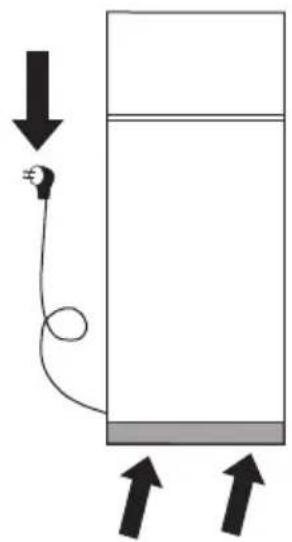

Wenn der Kühlschrank zum Auspacken oder zum Wechseln des Türanschlags hingelegt werden muß, NUR AUF DIE RÜCKSEITE LEGEN.

ANMERKUNG: die Türschanrniere sind auf der rechten Seite angebracht. Wenn diese Stelle unbequem für Sie ist, können die Scharniere auf der anderen Seite angebracht werden. Im Anhang SEITENWECHEL DER TÜRÖFFNUNG befinden sich die Anleitungen dazu.

Durch Einstellen der Nivellierfüße ist sicherzustellen, daß der Kühlschrank gut (ohne zu hinken) und eben (nicht seitlich geneigt) auf der Stellfläche steht. WICHTIG.

Dieser Kühlschrank wird bei 220/240 V betrieben. Wenn die im Haus zur Verfügung stehende Spannung eine andere ist, muß eine Leinstungstransformator mit eine Leistung von mind. 500 W verwendet werden. Verwenden Sie einen ERDANSCHLUSS. ANMERKUNG: Der Hersteller lehnt jede Haftung ab, wenn diese Empfehlungen nicht beachtet werden.

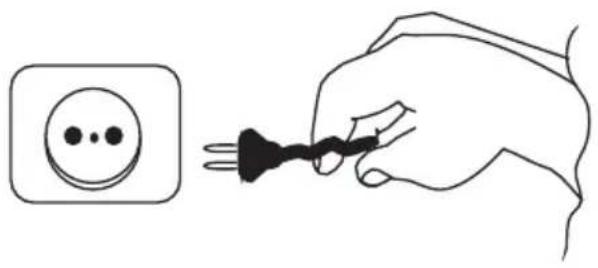

ACHTUNG: VOR DEM ANSCHLIESSEN

1.- Den Kühlschrank innen reinigen.

2.- Für einen einwandfreien Betrieb, erst nach Ablauf von 2 Stunden anschließen.

3.- Anschließen.

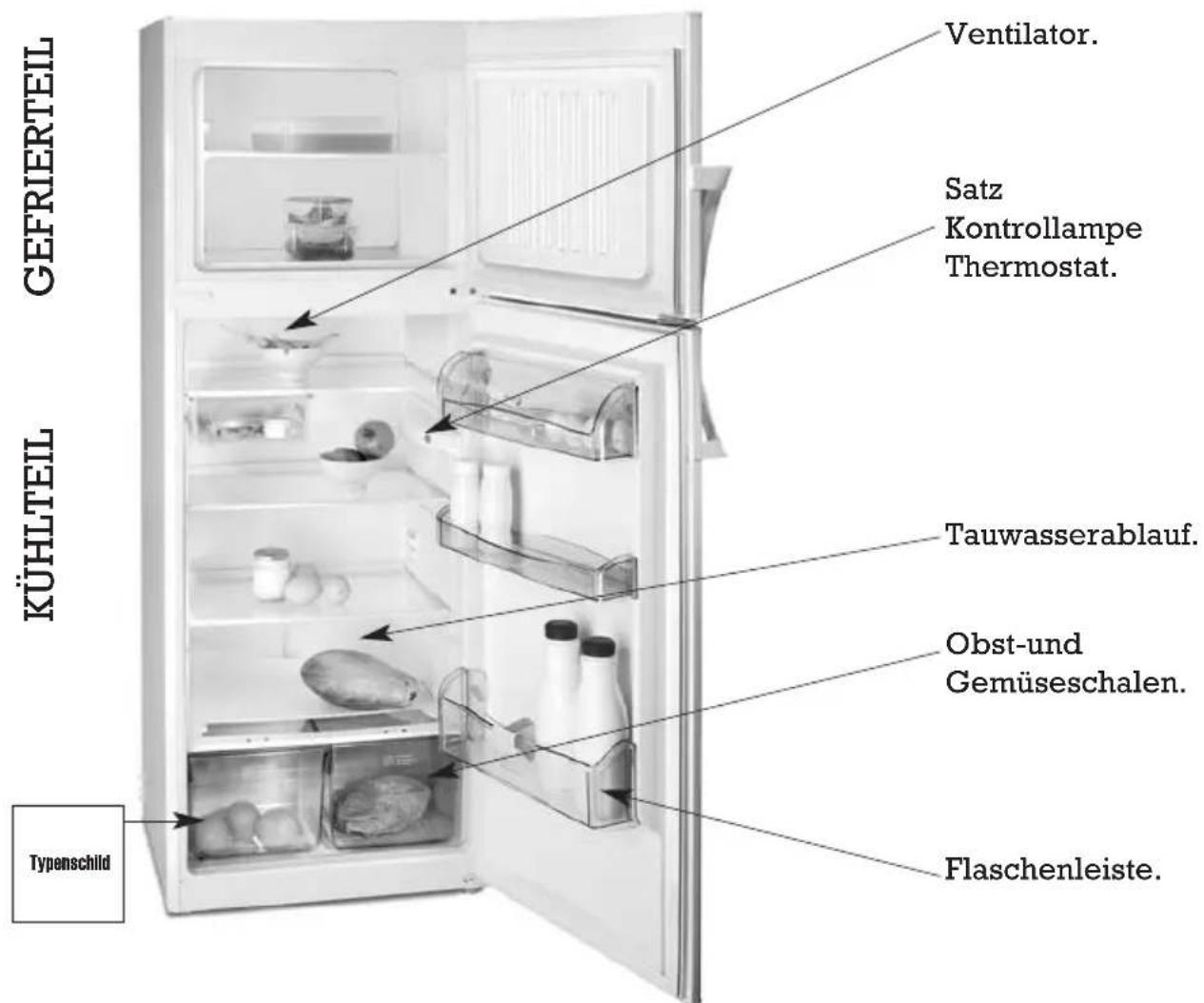

ALLGEMEINE BESCHREIBUNG

GEFRIERTEIL KÜHLTEIL Typenschild Ventilator. Satz Kontrollampe Thermostat. Tauwasserablauf. Obst-und Gemüseschalen. Flaschenleiste.

HINWEIS: Es ist möglich, dass die jeweilige zusammensetzung des gerätes von der beiliegenden abbildung abweicht.

INBETRIEBNAHME

1 Thermostatregler betätigen und eine mittlere Stellung wählen.

2 Türen Schliessen.

3 Lebensmittel im Kühlteil aufbewahren. Bevor Sie Frischkost einfrieren können, müssen Sie 24 Stunden warten.

BENUTZUNG DES KÜHLTEILS

LEBENSMITTEL

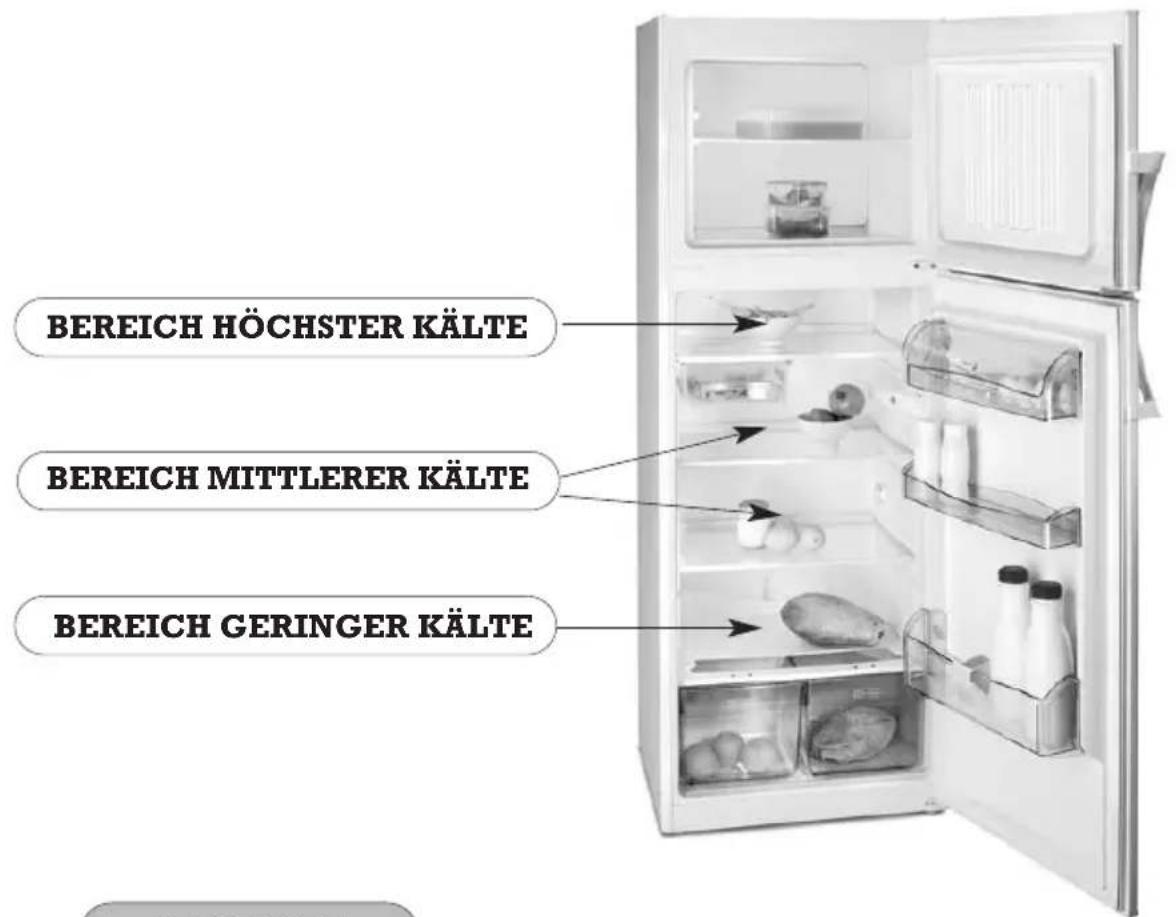

BEREICH HÖCHSTER KÄLTE BEREICH MITTLERER KÄLTE BEREICH GERINGER KÄLTE

ACHTUNG

• Durch Drehen des Thermostatreglers kann eine stärkere oder schwächer Kühlung des Kühlteils eingestellt werden.
• Es ist zu beachten, daß nicht im ganzen Kühlraum die gleiche Temperatur herrscht, so daß es für jede Lebensmittelart einen entsprechenden Bereich gibt (siehe Abbildung).
  • Die Kühlraumtemperatur kann durch die Raumtemperatur, die Aufstellung des Geräts und die Häufigkeit des Türöffnens beeinsträchtigt werden. Bei hoher Zimmertemperatur wird der beste Erfolg erzielt, wenn sich der Thermostat in der Mittelstellung befindet.
• Niemals heisse oder nicht verschlossene flüssige Lebensmittel ins Kühlteil stellen.
• NIEMALS flüchtige, entzündbare oder explosive Flüssigkeiten, wie Lösungsmittel, Alkohole, Aceton oder Benzin in den Kühlraum stellen. Explosionsgefahr.
• Fleisch und Fisch sollten verpackt werden, um eine Geruchsbildung zu vermeiden.
• Unter bestimmten Bedingungen von hoher Luftfeuchtigkeit und Raumtemperatur kann es dazu kommen, dass Wasser innerhalb und außerhalb des Kühlschranks kondensiert.

BENUTZUNG DES KÜHLTEILS

GLEICHMÄBIGE KÄLTE

Ihr Kühlschrank bietet gleichmäßig verteilte Kälte in allen Fächern. Dafür sorgt der Ventilator am oberen Teil der Rückwand. Dieser sichert nicht nur gleichmäßige Temperaturen, sondern vermeidet auch die Bildung von Kondenswasser an in den Fächern, beschleunigt den Abkühlprozess Ihrer Lebensmittel und erreicht damit geeignete Konservierungsbedingungen.

ABTAUEN

Das Abtauen des Kühlteils erfolgt automatisch, also ohne jegliches Eingreifen des Benutzers

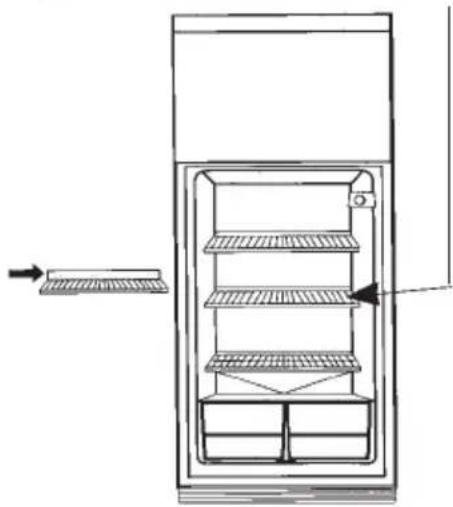

FÄCHER

Ihr Gerät ist mit äußerst handlichen und leicht zu reinigenden Ablagen aus ausgestattet.

LUFTZUFUHRREGLER (In einigen Modellen vorhanden)

Luftzufuhrregler für das Gemüsefach. Mit dem Luftzufuhrregler können Sie, je nach Art der Lebensmittel, die geeigneten Aufbewahrungsbedingungen einstellen.

Die Lebensmittel sollten möglichst nich mit der Rückenwand in Berührung kommen. Dazu sind die Giterroste mit einem Anschlag versehen der nicht überschritten werden sollte.

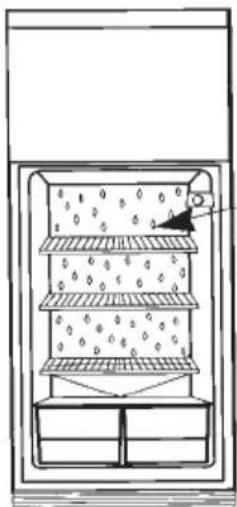

Die Rückenwand des Kühlteils ist gewöhnlich mit kleinen Wassertropfen oder Eis bedeckt. Das ist vollkommen NORMAL und gehört zum Ablauf Abtauautomatik.

BENUTZUNG DES GEFRIERTEILS

EINFRIEREN VON FRISCHKOST

ANMERKUNG

Das Gefrierteil dieses Kühlschranks hat ★★★★ 4-Sterne-Kategorie in jedem der Körbe, mit einem Gefriervermögen von bis zu 4 kg Frischkost in 24 Stunden.

EMPFEHLUNGEN

• Die einzufrierenden Produkte in Alufolie oder luftdichten Behältern verpacken.

• Die Lebensmittel in Portionen für den einmaligen Verbrauch zubereiten.

- Niemals bereits aufgetaute Lebensmittel wieder einfrieren.

- Ein Etikett, auf dem Inhalt und Einfrierdatum vermerkt sind, an der Verpackung anbringen.

• Die einzufrierenden Lebensmittel nicht mit den bereits gefrorenen in Berührung bringen.

- Keine kohlensäurehaltigen Getränke im Gefrierteil aufbewahren.

- Speiseeis sollte nicht zu kalt verbraucht werden.

BENUTZUNG DES GEFRIERTEIL

KONSERVIERUNG TIEFGEKÜHLTER NAHRUNGSMITTEL

EMPFEHLUNGEN

• Wenn Sie tiefgekühlte Nahrungsmittel einkaufen, sorgen Sie dafür, dass die Pakete so shenell wie möglich in Ihren Gefrierteil kommen, damit sie nicht antauen.
• Achten Sie auf die auf der Verpackung der Tiefkühlkost angegebenen Konservierungszeit und bedenken Sie, dass dies ein ✦ ⚡️ Gefrierteil ist.
• Wenn Sie Ihre selbstgekochten Speisen einfrieren wollen, beachten Sie bitte die Tabelle mit den Konservierungszeiten.

KONSERVIERUNGSZEITEN

ART DER NAHRUNGSMITTEL Monate

FISCH UND MEERESFRÜCHTE
Languste-Krustentiere 3
Krevetten-Garnelen 3
Seehecht 2
Fette Fischsorten 3/4
Forelle 2/3
Lachs 2/3
Seezunge 3
Steinbutt 2/3
FLEISCH
Rindfleisch 10/12
Hammefleisch 6/8
Kalbfleisch 9
Schweinefleisch 6
Koteletts, Steaks 4
Leber/Nieren 10
Hirn/Zunge 2
Hackfleisch, Würstchen 2
Kaninchen 5/7
GEFLÜGEL UND WILD
Huhn-Hähnchen	10
Truthahn (zerteilt) 7
Ente, Gans,	5
Hase	6
Rebhun, Wachtel,	8
Fasan 7/8
Damhirsch, Hochwild 10
FERTIGE SPEISEN
Tomatensoße	3
Fleischbrühe	3
Braten vom: Ochsen, Kalb, Hähnchen, Schwein	2/3
Gemischtes Gemüse	3
Gekochtes od. geschmortes Fleisch	3
Frikadellen 2
Gefüllte Paprikaschoten	2
Spinat	2
Grüne Bohnen, gekocht und sautiert	2
Pasteten, Torten usw	5/6
Obstsalat	3
Belegte Brote	6

ART DER NAHRUNGSMITTEL Monate

GEMÜSE
Mangold	12
Artischocken	12
Karotten	12
Blumenkohl	6/8
Rosenkohl	6
Spargel	12
Weißkohl	6/8
Grüne Bohnen	12
Pilze	6
Petersilie	12
Paprikaschoten 12
Spinat 12
Große Bohnen	12
OBST
Äprikosen	8
Kirschen, Pflaumen, Himbeeren,Johannisbeeren, Brombeeren	10
Pfirsiche	10/12
Erdbeeren 12
Kompott (Äpfel, Birnen)	10
Weintrauben	10/12
Obstsaft	10
Ananas	10/12
BROT UND GEBÄCK
Biscuit-Torten	6
Blätterteigtorte	1
Teig	3
Brot und Hefegebäck	2
EIER, MILCH UND MILCHPRODUKTE
Eier (ohne Schale)	6
Homogenisierte Milch(Kartonverpackung)	3
Butter	6
Käse (kleine Portionen)	6/8
Frische Sahne	3

BENUTZUNG DES GEFRIERTEILS

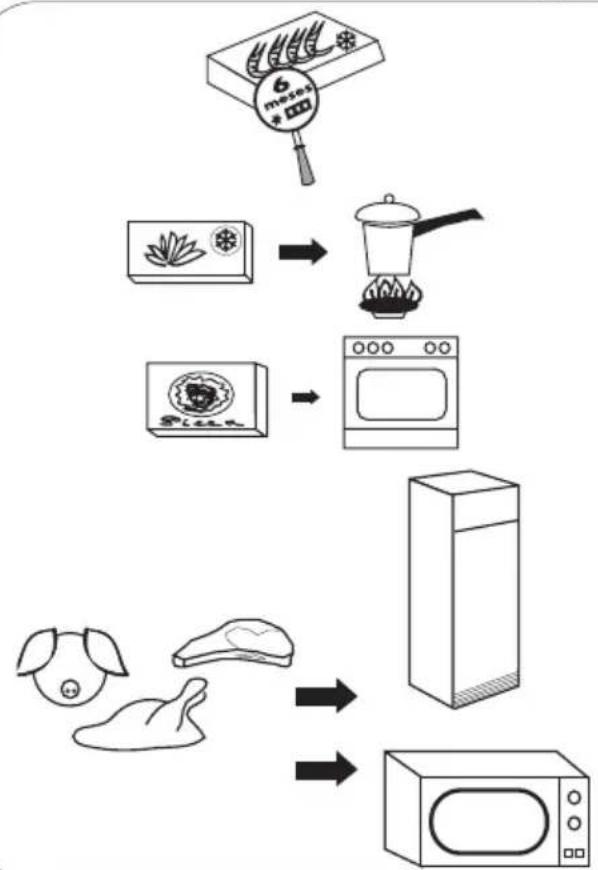

AUFTAUEN VON LEBENSMITTELN

Nicht alle Lebensmittel sind in gleicher Weise aufzutauen.

Wenn das Gefrierprodukt aus einem Geschäft stammt, befolgen Sie die Packungshinweise.

Gemüse wird direkt gegart.

Ganz allgemein können zubereitete oder vorgekochte Produkte direkt gegart werden.

Fleisch und Fisch müssen mehrere Stunden im Kühlschrank langsam aufgetaut werden. Wenn ein Mikrowellenherd vorhanden ist, kann das Auftauen erheblich verkürzt werden.

HERSTELLUNG VON EISWÜRFEL

1

Die im Innern des Gefrierteils befindlichen Eiswürfelschalen zu drei Vierteln mit Wasser anfüllen.

2

Die Eiswürfelschalen in das Gefrierteil, vorzugsweise in den unteren Teil desselben, einführen.

3

Nachdem das Wasser gefroren ist, können die Eiswürfel durch ein leichtes Verdrehen der Schalen herausgenommen werden.

BENUTZUNG DES GEFIERTEILS

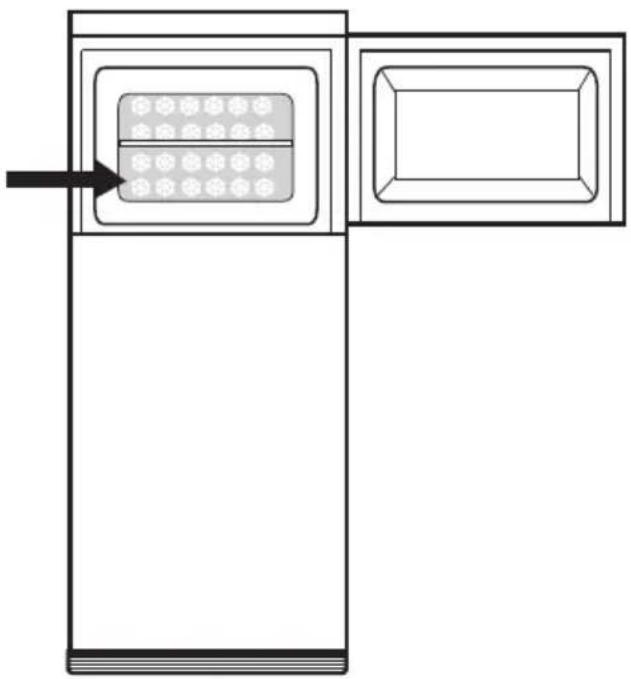

ABTAUEN UND REINIGUNG

Mit der Zeit bildet sich an den Wänden des Gefrierteils eine Eis- bzw.-Reifchicht.

Dies führt zu einem höheren Energieverbrauch Ihres Kühlschranks.

Um dies zu vermeiden, muß diese Eischicht mindestens 2 Mal im Jahr entfernt werden.

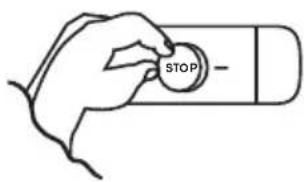

1 Bringen Sie den Thermostatregler in die AUS-Stellung. Damit wird der Kühlschrank ausgeschaltet.

STOP

Der Eisentfernung kann mit Hilfe der Schaufel oder durch das Hineinstellen eines Behählters mit heißen Wasser nachgeholfen werden. Keine scharfen Gegenstände oder elektrischen Heizgeräte verwenden.

3 Tauwasser mit einem saugfähigen Tuch aufnehmen. Den Innenraum gut reinigen und trocknen.

4 Thermostatregler wieder in die übliche Betriebsstellung drehen.

5 Nach 2 Stunden können Sie das Gefriergut wieder in das Gefrierteil geben.

REINIGUNG UND WARTUNG

REINIGUNG

EMPFEHLUNGEN

Bevor Sie den Kühlschrank innen reinigen, muß er ausgeschaltet werden.

Keine ätzenden Lösungesmittel, Metallreinigungsmittel verwenden.

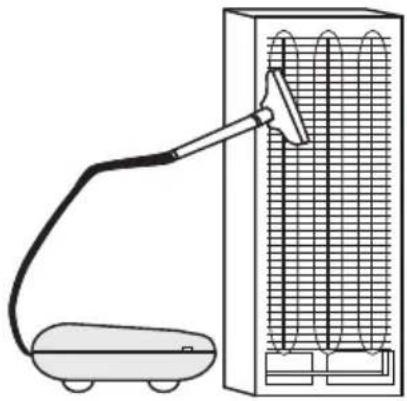

Einmal in Jahr sollte der Gitterrost auf der Rückseite des Kühlschranks mit dem Staubsauger gereinigt werden. Verschmutzung beeinträchtigt den Betrieb und erhöht den Stromverbrauch.

VORÜBERGEHENDS AUSSETZEN DES BETRIEBS

. Kühlschrank abschalten.
. Die Lebensmittel herausnehmen, innen gut reinigen und abtrocknen.
. Die Tür offen lassen, um einer Geruchsbildung vorzubeugen.
. Dasselbe ist bei längeren Stromausfällen oder Betriebsstörungen des Kühlschranks zu befolgen.

LAMPENWECHSEL

1- Kühlschrank abschalten.

2- Die durchgebrannte Glühbirne herausnehmen und durch eine andere desselben Typs ersetzen.

WECHSEL DES TÜRANSCHLAGS

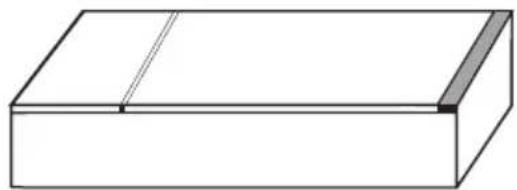

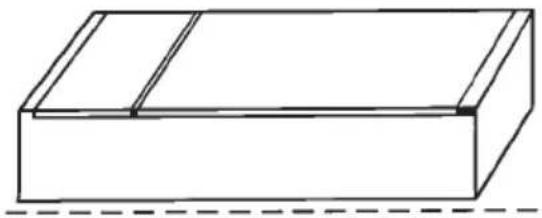

1 Den Kühlschrant mit der Rückseite nach unten auf den Boden legen.

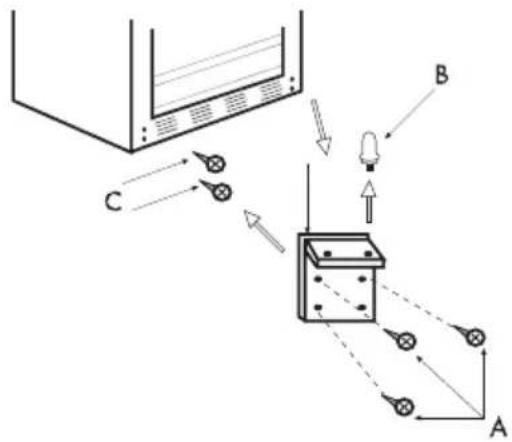

Durch Lösen der 3 2 Befestigungsschrauben (A) das untere Scharnier entfernen. Die Achse (B) aus der rechten Stellung in die linke Scharnierstellung führen und dort befestigen. Die beiden Schrauben (C) lösen und and der rechten Seite anziehen. Die untere Tür herausnehmen.

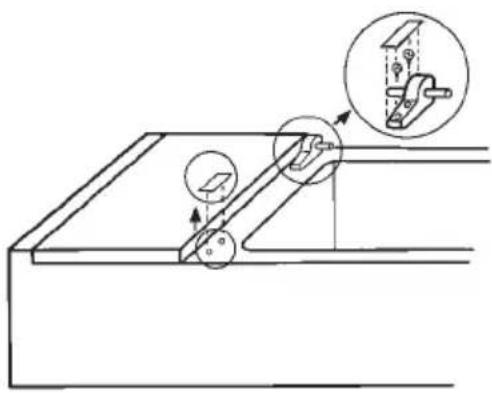

Nach Entfernen der 3 Schraubenabdcckung die Schrauben lösen und das mittlere Scharnier entfernen. Dic Klappe an der linken Seite wird ebenfalls abgenommen und dort angebracht, wo sich das Scharnier befindent. Die obere Tür abnehmen.

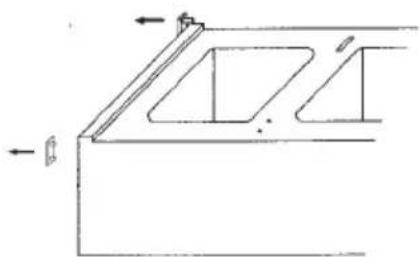

4 Bauen Sie das obere Scharnier ab. Nehmen Sie dazu zunächst die Schraubenabdeckung ab. Lösen Sie nun die sichtbar gewordenen Schrauben. Bringen Sie das Scharnier nun an der rechten Seite an, und nehmen sie dafür die Abdeckung ab.

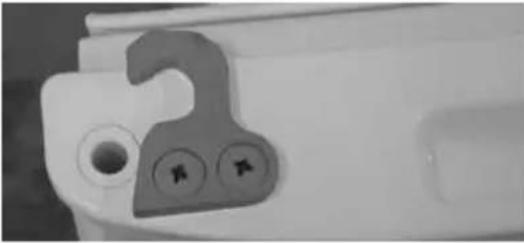

5	Verfügen die Türen des Kühlschranks über "Selbstschließer" im Bereich des Zentralscharniers, müssen diese gelöst und umgedreht auf der anderen Seite angebracht werden. Die Befestigungspunkte der Schrauben befinden sich leicht markiert im Bereich der Drehachse der Tür.

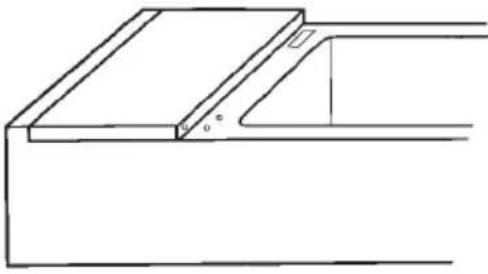

6	Verschließen Sie die Löcher, die durch das Wechseln der "Selbstschließer" entstanden sind mit den Abdeckungen, die sich in der Tüte mit den Unterlagen des Kühlschranks befinden. Reinigen Sie vorher die von den Schrauben hinterlassenen Abdrücke.
7	Die obere Tür anbringen, indem sie auf die an der linken Seite beflindlichen Achse aufgesehoben wird.
8	Das mittlere Scharnier an der linken Achse der oberen Tür anbringen und am Kühlschrank festschrauben. Die untere Tür anbringen, indem sie auf die Achse des mittleren Scharniers aufgeschoben wird. Anschlicßend wird die Schraubenabdeckung aufgesetzt.
9	Das untere Scharnier in das linke Seitenteil sinführen und mit den 3 Schrauben befestigen.

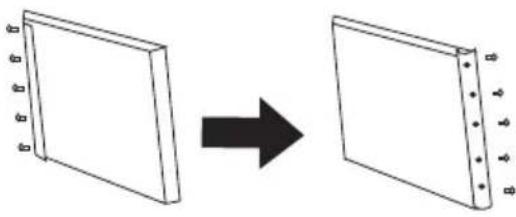

10	Verfügt ihr Kühlschrank über seitliche Griffe an den Türen oder er ist zu verkleiden, sollten Sie auch die Griffe auf der anderen Seite anbringen.

BETRIEBSSTÖRUNGEN

STÖRUNG MÖGLICHE URSACHE LÖSUNG

Der Kühlschrank funktioniert nicht	Der Stecker ist nicht ans Netz angeschlossen.	Stecker anschließen.
	Es gelangt kein Strom an den Anschluß, weil die Sicherung durchgebrannt, oder der automatische Leistungsbegrenzer herausgesprungen ist.	Sicherung auswechseln oder automatischen Leistungsbegrenzer wieder anschließen.
Der Kühlschrank kühlt schlecht	Die Thermostatsteuerung ist zu niedrig gestellt.	Den Thermostatregler auf kältere Einstellung drehen.
	Die Tür ist nicht richtig verschlossen gewesen oder ist häufig geöffnet worden.	Darauf achten, daß die Tür nicht lange offen bleibt.
	Belüftungsrost oder hintere Deckenöffnung behindert.	Diese Bereiche, gemäß den Angaben von Kapitel "Installierung" dieser Bedienungsanleitung, freihalten.
	Der Kühlschrank ist direkter Sonnenstrahlung oder einer Hitzequelle ausgesetzt.	Den Kühlschrank an einen anderen Ort stellen oder ihn vor diesen Hitzquellen schützen.
Wassertropfen auf der Rückenwand des Kühlschranks	Automatischer Abtaukreislauf.	Kein Grund zur Besorgnis: das ist vollkommen normal (siehe Kapitel "Benutzung des Kühlteils" dieser Bedienungsanleitung).
		Keine Lebensmittel oder Behälter direkt mit der Rückenwand in Berührung bringen. So wird das Ausfluß von Tauwasser vermieden.
Es ercheint Wasser auf dem Boden des Kühlschranks	Es ist irgendein Lebensmittel oder Behälter direkt an der Rückenwand aufbewahrt worden.
Größere Einsmengen an den Kühlschrankwänden und-fächern	Die Tür des Gefriertreils ist versperrt und schließt nicht richtig.	Sorgen Sie für ein richtiges Abschließen der Tür durch Freihalten von Gegenständen oder Verschmutzung. Stecker anschließen.
Die Kühlschranklampe leuchtet nicht auf	Der Stecker ist nicht ans Netz angeschlossen.	Sicherung auswechseln oder automatischen Leistungsbegrenzer wieder anschließen.
	Es gelangt kein Strom an den Anschluß, weil die Sicherung durchgebrannt oder der automatische Leistungsbegrenzer herausgesprungen ist.
	Die Glühbirne sitzt locker.	Richtig einschrauben. Glühbirne auswechseln, wie in dieser Bedienungsanleitung beschrieben.
	Die Birne ist ausgebrannt.
Geräuschvoller Betrieb	Der Kühlschrank ist nicht richtig höheneingestellt.	Einstellen, gemäß den Hinweisen im Kapitel "Installierung" dieser Bedienungsanleitung. Kein Grund zur Besorgnis, das ist vollkommen normal. Die Lebensmittel verpacken oder in luft-dichten Behältern verschließen.
Brodelgeräusch	Betriebskreislauf.
Die Lebensmittel trocknen aus	Die Lebensmittel sind nicht verpackt oder abgedeckt.	Verpacken oder in luftcihten Behälter verschließen. Gemaß den entsprechenden Angaben
Geruchsbildung im Innern	Irgendein Lebensmittel ist nicht ausreichend verpackt oder abgedeckt.	dieser Bedienungsanleitung reinigen.
	Das Innere des Geräts muß gereinigt werden.

TECHNISCHER KUNDENDIENST

Wenn Sie alle oben genannten Punkte überprüft haben, und die Störung weiterhin besteht, NICHT SELBSTANDING EINE REPARATUR DURCHFÜHREN.

Setzen Sie sich mit Ihrem nächsten Kundendienst in Verbindung.

SICHERHEIT:

- Das Kühlschrankmodell, das Sie erworben haben, wird mit dem Kühlmittel R600a vertrieben. Bitte beachten Sie:

- Dieses Kühlmittel beeinträchtigt die Umwelt nicht.

- Es ist entflammbar, Sie sollten deshalb sicher stellen, dass sich der Kühlkreis in unversehrtem Zustand befindet. Falls er beschädigt ist, setzen Sie sich mit Ihrem Händler in Verbindung, bevor Sie den Kühlschrank in Betrieb nehmen.

- Dieses Gerät darf ausschließlich vom Kundendienstpersonal und nur unter Verwendung von Originalersatzteilen in Stand gesetzt werden.

- Benutzen Sie im Inneren des Geräts weder Objekte mit offener Flamme noch elektrische Apparate.

- Lassen Sie Kinder nicht mit dem Gerät spielen.

- Achten Sie darauf, dass das Kabel nicht mit dem Kompressor in Berührung kommt.

- Achten Sie darauf, dass das Kabel nicht unter dem Gerät eingeklemmt wird.

- Lassen Sie das Gerät von der städtischen Abfallentsorgung abholen, um Umweltbeeinträchtigungen zu vermeiden und die einzelnen Bestandteile der Wiederverwertung zuzuführen.

ALLE DIESE GERÄTE ERFÜLLEN DIE VERORDNUNGEN
