Marca	Fagor
Modello	FFK6835X
Categoria	Frigorifero con comparto congelatore
Tipo di prodotto	Frigorifero-congelatore combinato
Alimentazione elettrica	220-240 V ~ 50 Hz, presa di terra
Refrigerante	R600A (rispettoso dell'ambiente)
Tipo di sbrinamento	No Frost
Funzione raffreddamento rapido (frigorifero)	Sì, 6 ore
Funzione raffreddamento rapido (congelatore)	Sì, 52 ore
Funzione vacanze	Sì (arresto del frigorifero, congelatore attivo)
Funzione ECO	Sì (temperatura stabile a -17 °C, risparmio energetico)
Funzione Quick Cooling (bottiglie)	Sì (15 minuti)
Allarme porta aperta	Sì (dopo 2 minuti, suono + luce spenta)
Allarme temperatura elevata congelatore	Sì (visiva e sonora)
Filtro a carbone	Sì, sostituzione ogni 6 mesi
Illuminazione interna	Lampadina E14, 220-240 V, 15/25 W
Sistema S.P.A. (umidità cassetto verdure)	Opzionale, filtro da cambiare ogni 2 anni
Inversione porta	Possibile (istruzioni dettagliate nel manuale)
Temperatura consigliata frigorifero	+4 °C
Temperatura consigliata congelatore	-18 °C (per alimenti congelati), -24 °C per congelamento
Pulizia interna	Spugna umida con acqua e bicarbonato, niente pulitore a vapore
Pulizia esterna	Niente pulitore a vapore per gli schermi, aspirare la griglia posteriore una volta all'anno
Sicurezza importante	Non danneggiare il circuito di refrigerazione, mantenere le griglie di ventilazione libere
Riparazioni	Affidare al servizio post-vendita, non manipolare da soli

Domande frequenti - FFK6835X FAGOR

Come invertire il senso di apertura della porta?

L'inversione della porta è possibile. Seguire i passaggi nel manuale: scollegare l'apparecchio, svuotare le porte, svitare le cerniere, scambiare le maniglie ruotandole di 180° e ricollegare il connettore. Si consiglia di fare riferimento al manuale completo.

Cosa fare se la temperatura del congelatore è troppo alta?

Un allarme luminoso e sonoro si attiva. Premere il tasto SUPER o Ⓐ per disattivare il segnale acustico. Verificare che la porta sia ben chiusa e che le griglie di ventilazione non siano ostruite.

Come attivare la funzione vacanze?

La funzione vacanze mantiene un basso consumo conservando gli alimenti nel congelatore. Per attivarla, premere il tasto HOLIDAY o i tasti + e - finché non appare 'H' sullo schermo, o tenere premuto il tasto ✗ per 3 secondi.

Come pulire l'interno del frigorifero?

Utilizzare una spugna o un panno umido con acqua e bicarbonato per evitare odori. Non utilizzare mai pulitori a vapore, solventi o detergenti abrasivi.

Quando bisogna cambiare il filtro a carbone?

Il filtro a carbone mantiene le sue proprietà per 6 mesi. Si consiglia di sostituirlo dopo questo periodo. Fare riferimento al manuale per localizzare e sostituire il filtro.

Come cambiare la lampadina interna?

Scollegare l'apparecchio. Rimuovere il coperchio premendo sulla linguetta, togliere la lampadina bruciata e sostituirla con una dello stesso tipo: attacco E14, 220-240 V, 15/25 W.

Cosa fare se l'allarme di porta aperta suona?

Se la porta rimane aperta per più di 2 minuti, un allarme acustico suona e la luce si spegne. Chiudere la porta per disattivare l'allarme.

Come utilizzare la funzione Quick Cooling per bottiglie?

Posizionare la bottiglia nel congelatore, tenere premuto il tasto corrispondente finché non appare l'icona. Il congelatore raffredda per 15 minuti, poi un allarme acustico di 20 minuti indica la fine. Premere un tasto per fermare l'allarme.

Qual è la temperatura consigliata per il frigorifero e il congelatore?

Per il frigorifero, la temperatura consigliata è +4 °C. Per il congelatore, -18 °C per alimenti congelati e -24 °C per il congelamento di prodotti freschi.

Cosa fare in caso di interruzione di corrente?

Aprire le porte il meno possibile. Quando la corrente torna, verificare lo stato degli alimenti. Se sono parzialmente scongelati, consumarli rapidamente o ricongelarli dopo cottura.

MANUALE UTENTE FFK6835X FAGOR

ON-OFF °C SUPER 7° 3° 9° 1° 7° 3° 9° 1° -20° -22° -18° -24° ON-OFF °C SUPER ON-OFF °C SUPER

2.3

2.3.2

SUPER ON/OFF SUPER -20.6

d e

2.3.3

IV

T° T° ① 4°C -2 1 °C T° T° ① 2°C -2 1 °C -22° -24° ℃ SUPER ALAR -18° -21° -24° b c 2.3.4 f 2.3.5 b c 2.3.6

ON-OFF 5° 3° 9° 1° ER 2.4 abc 2.4.1 d e 2.4.2 f 2.4.3 HOLIDAY PER ECO

HOLIDAY 5° 3° 9° 1° SUPER b c 2.4.4 d e 2.4.5 SUPER -2 1°C f 2.4.6 ECO 3"

5° 3° 9° 1° SUPER OFF °C 2.4.7 e SUPER 2.4.8 T° T° ① -2 1°C 2.4.9

3" 2.5.1 2.5.2 2.5.3

2.5

V

ECO f 2.5.4 3" ECO f 2.5.5 3" ECO f 2.5.6 a 2.5.7 9° 1° OFF °C

-22 -18° -24° OFF ℃ + ON SUPER T° T° 3" 2.5.8 2.5.9 f 2.5.10 bc de f

3 3.4 3.4.1 3.4.2

3.4.3 3.4.4 3.5 3.5.1 3.5.2

3.5.3 3.5.4 3.5.5 3.5.6

3.6 3.6.1 3.6.2 3.6.3 3.6.4

4 4.2 SUPER ALARMA a b c 4.2.1 d e 18 4.2.2 T° T° f 4.2.3

ER ALARMA T° T° 2°C ← -2 1°C 4.2.4 4.2.5 4.2.6 abc de f

6

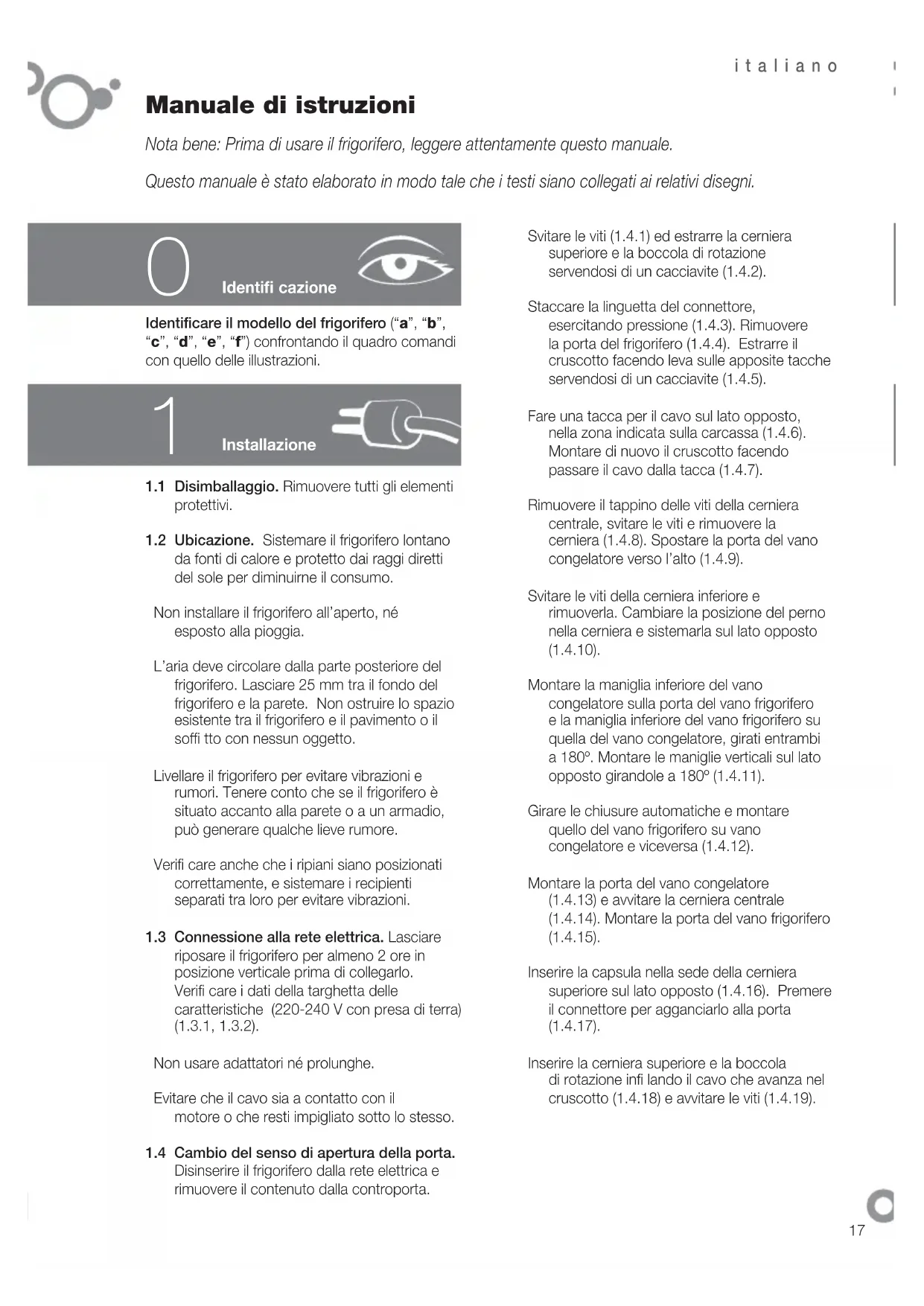

Manuale di istruzioni

Nota bene: Prima di usare il frigorifero, leggere attentamente questo manuale.

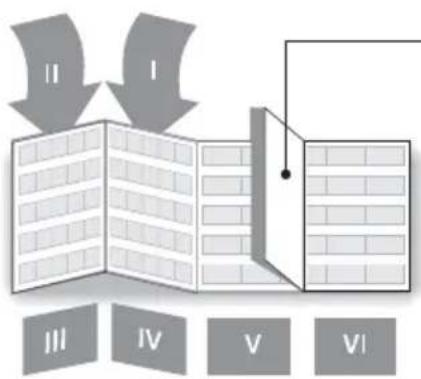

Questo manuale è stato elaborato in modo tale che i testi siano collegati ai relativi disegni.

Identifi cazione

Identificare il modello del frigorifero ("a", "b", "c", "d", "e", "f") confrontando il quadro comandi con quello delle illustrazioni.

Installazione

1.1 Disimballaggio. Rimuovere tutti gli elementi protettivi.
1.2 Ubicazione. Sistemare il frigorifero lontano da fonti di calore e protetto dai raggi diretti del sole per diminuirne il consumo.

Non installare il frigorifero all'aperto, né esposto alla pioggia.

L'aria deve circolare dalla parte posteriore del frigorifero. Lasciare 25 mm tra il fondo del frigorifero e la parete. Non ostruire lo spazio esistente tra il frigorifero e il pavimento o il soffi tto con nessun oggetto.

Livellare il frigorifero per evitare vibrazioni e rumori. Tenere conto che se il frigorifero è situato accanto alla parete o a un armadio, può generare qualche lieve rumore.

Verifi care anche che i ripiani siano posizionati correttamente, e sistemare i recipienti separati tra loro per evitare vibrazioni.

1.3 Connessione alla rete elettrica. Lasciare riposare il frigorifero per almeno 2 ore in posizione verticale prima di collegarlo. Verifi care i dati della targhetta delle caratteristiche (220-240 V con presa di terra) (1.3.1, 1.3.2).

Non usare adattatori né prolunghe.

Evitare che il cavo sia a contatto con il motore o che resti impigliato sotto lo stesso.

1.4 Cambio del senso di apertura della porta.

Disinserire il frigorifero dalla rete elettrica e rimuovere il contenuto dalla controporta.

Svitare le viti (1.4.1) ed estrarre la cerniera superiore e la boccola di rotazione servendosi di un cacciavite (1.4.2).

Staccare la linguetta del connettore, esercitando pressione (1.4.3). Rimuovere la porta del frigorifero (1.4.4). Estrarre il cruscotto facendo leva sulle apposite tacche servendosi di un cacciavite (1.4.5).

Fare una tacca per il cavo sul lato opposto, nella zona indicata sulla carcassa (1.4.6). Montare di nuovo il cruscotto facendo passare il cavo dalla tacca (1.4.7).

Rimuovere il tappino delle viti della cerniera centrale, svitare le viti e rimuovere la cerniera (1.4.8). Spostare la porta del vano congelatore verso l'alto (1.4.9).

Svitare le viti della cerniera inferiore e rimuoverla. Cambiare la posizione del perno nella cerniera e sistemarla sul lato opposto (1.4.10).

Montare la maniglia inferiore del vano congelatore sulla porta del vano frigorifero e la maniglia inferiore del vano frigorifero su quella del vano congelatore, girati entrambi a 180°. Montare le maniglie verticali sul lato opposto girandole a 180° (1.4.11).

Girare le chiusure automatiche e montare quello del vano frigorifero su vano congelatore e viceversa (1.4.12).

Montare la porta del vano congelatore (1.4.13) e avvitare la cerniera centrale (1.4.14). Montare la porta del vano frigorifero (1.4.15).

Inserire la capsula nella sede della cerniera superiore sul lato opposto (1.4.16). Premere il connettore per agganciarlo alla porta (1.4.17).

Inserire la cerniera superiore e la boccola di rotazione infi lando il cavo che avanza nel cruscotto (1.4.18) e avvitare le viti (1.4.19).

2 Uso

2.1 Accensione del frigorifero. Premere ON-OFF (2.1.1), ① (2.1.3) o i tasti + o — fi no alla comparsa di una cifra sul display (2.1.2). I modelli Mini LCD si bloccano automaticamente (2.1.3). Per sbloccare, premere qualsiasi tasto per 3 secondi.

2.2 Selezione del vano. Nei frigoriferi combinati il vano frigorifero e il vano congelatore funzionano in modo indipendente. Nel modello due vani funzionano congiuntamente

2.3 Impostazione della temperatura. Ruotare la manopola (2.3.1, 2.3.2). Premere i tasti + , — prima del vano congelatore 📄 e poi del vano frigorifero 📄 (2.3.3), o premere T° per il vano congelatore e T per il vano frigorifero (2.3.4, 2.3.5).

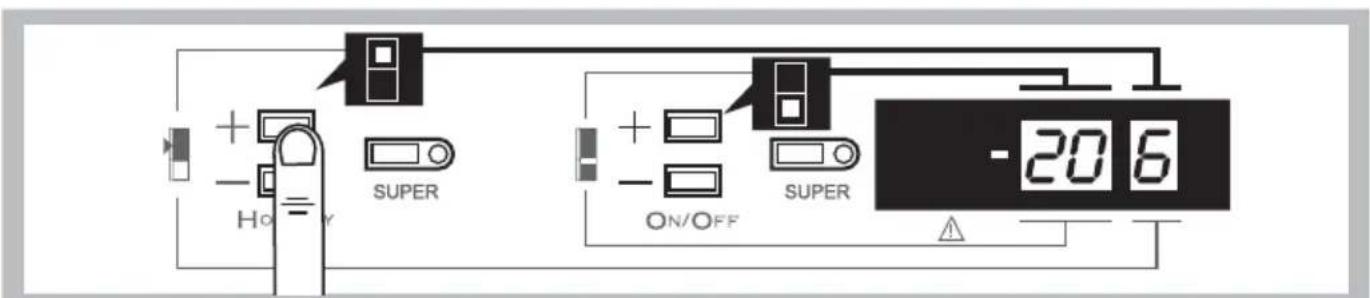

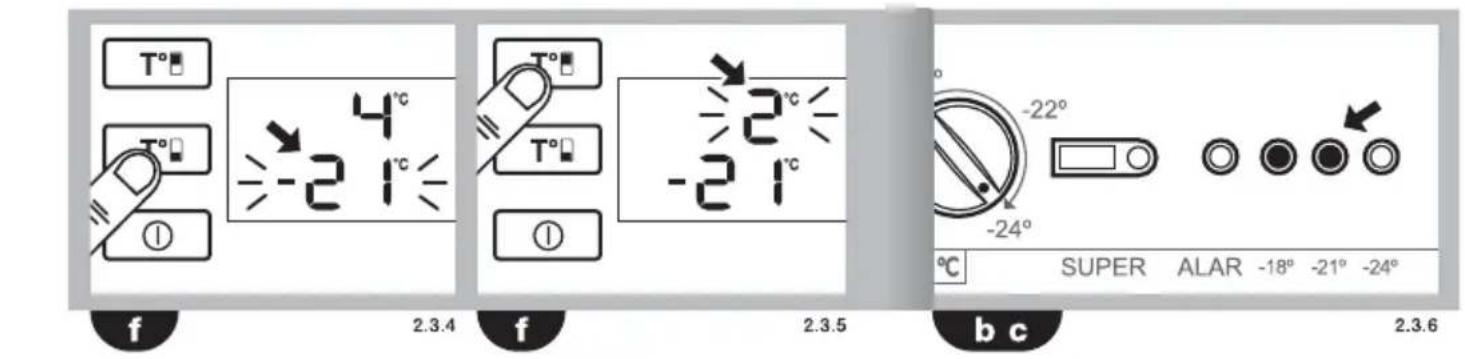

Una volta impostata la temperatura, è possibile conoscere la temperatura reale del vano tramite la spia luminosa (2.3.6), o premendo per 5 secondi i tasti + , -, T° o T° del vano richiesto. La temperatura del recinto lampeggia. Questa funzione non è disponibile nel modello

Raccomandazione: Temperatura consigliata del vano frigorifero 4 e del vano congelatore -19 per cibi già surgelati. Per surgelare, la temperatura consigliata è -24.

Non bisogna dimenticare che la temperatura all'interno dipende dalla temperatura ambiente, dall'ubicazione e dalla frequenza dell'apertura delle porte.

2.4 Funzioni del frigorifero.

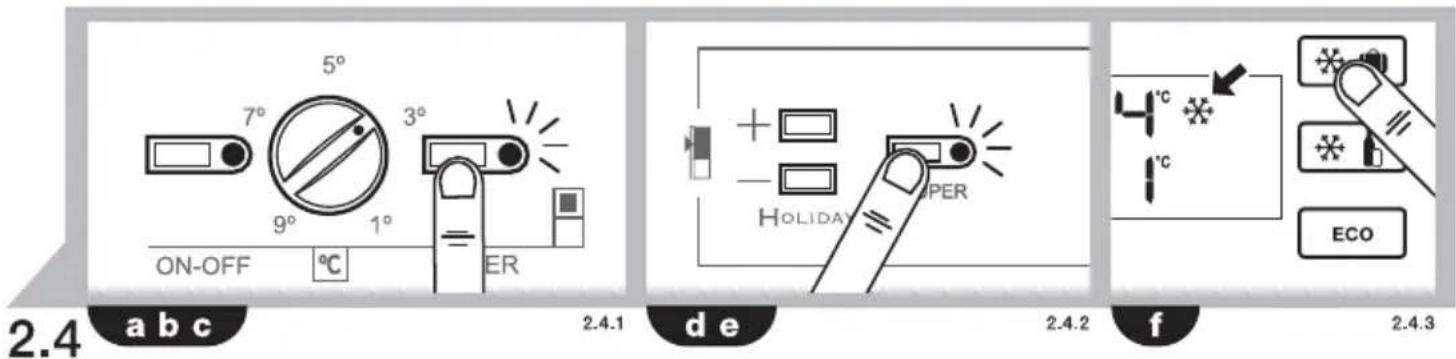

Funzione Raffreddamento rapido: Questa funzione attiva per 6 ore la temperatura più fredda nel frigorifero. Si consiglia di attivarla quando si mette in frigorifero una gran quantità di alimenti.

Per attivarla e disattivarla: Premere SUPER (2.4.1), ✱ (2.4.2) o ✱ (2.4.3).

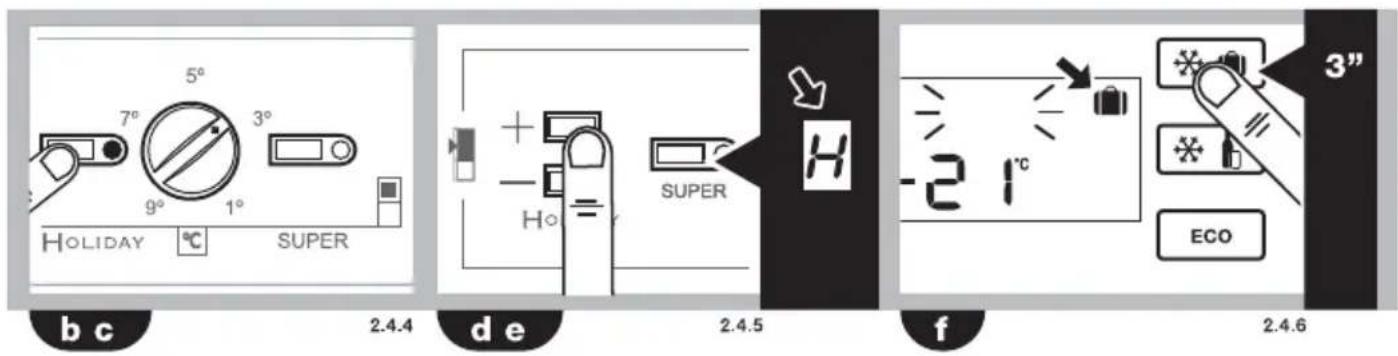

Funzione Vacanza: La funzione Vacanza è molto utile quando il frigorifero non viene usato per un lungo periodo di tempo, ma occorre conservare i cibi nel congelatore. Con questa funzione, il consumo del

frigorifero resta molto basso e non si creano cattivi odori all'interno. Il modello non dispone di questa funzione.

Avvertenza: La porta del frigorifero deve essere chiusa.

Per attivarla e disattivarla: Premere HOLIDAY (2.4.4) o i tasti +, - fi no a visualizzare Hsul display (2.4.5) o *pe13 secondi (2.4.6). Per disattivare la funzione, ripete l'operazione.

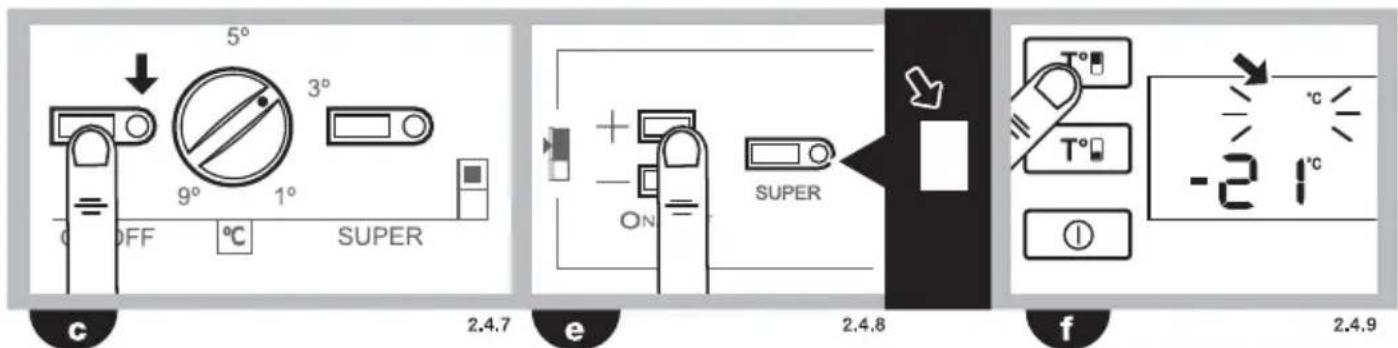

Alcuni modelli consentono di spegnere il vano frigorifero. Premere (2.4.7), i tasti + , — (2.4.8) o T(2.4.9), fi nché non si visualizza nessuna cifra.

2.5 Funzioni del congelatore.

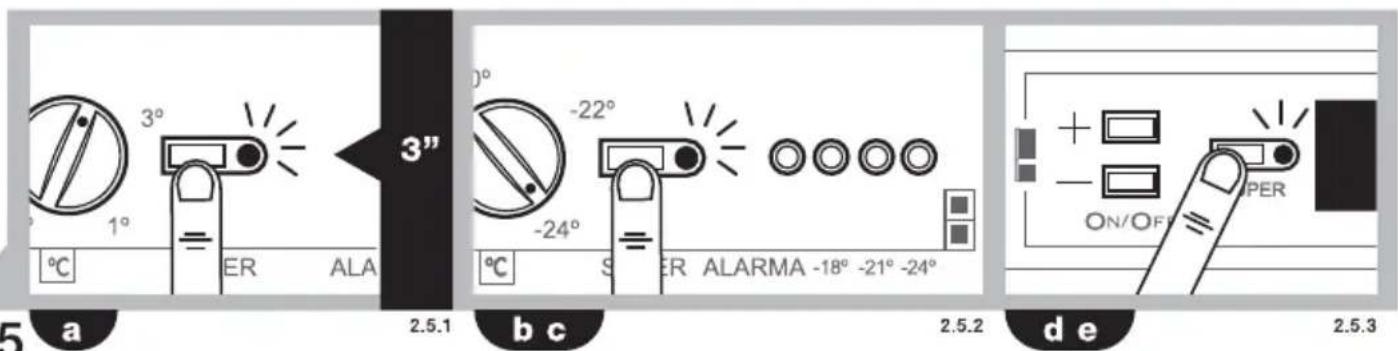

Funzione raffreddamento rapido: Questa funzione attiva per 52 ore la temperatura più fredda nel frigorifero. Si consiglia di attivarla 24 ore prima di riporre nel congelatore una grande quantità di cibi.

Per attivarla e disattivarla: Premere SUPER per 3 secondi (2.5.1), o premere (2.5.2, 2.5.3), oppure premere ✦ (2.5.4).

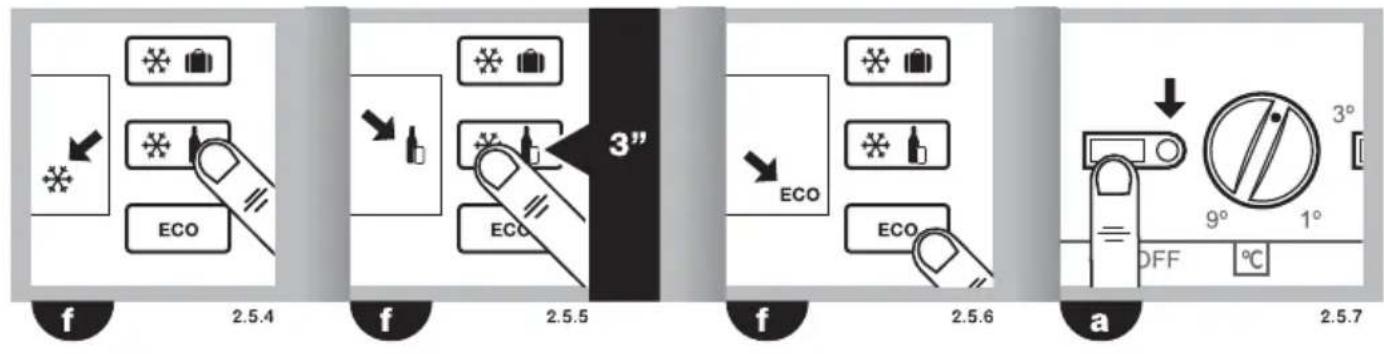

Funzione Quick cooling: Riporre una o più bottiglie nel vano congelatore e mantenere premuto ✦ per qualche secondo fi no a visualizzare l'icona ⬆ (2.5.5). Il vano congelatore eroga freddo per 15 minuti, dopo di che si disattiva la funzione e ▲lampeggia attivando un allarme acustico per 20 minuti. L'allarme può essere disattivato premendo qualsiasi tasto. Se questa funzione si interrompe a causa di un blackout, quando si ripristina l'alimentazione elettrica, la funzione è considerata conclusa e si attiva il segnale acustico.

Funzione ECO: La funzione ECO consente al vano congelatore di mantenere una temperatura stabile di -17°C, ottenendo così un risparmio sostanziale di energia. Questa funzione resta attivata anche dopo il disinserimento dalla rete di alimentazione elettrica.

Per attivare / disattivare premere (2ECO).

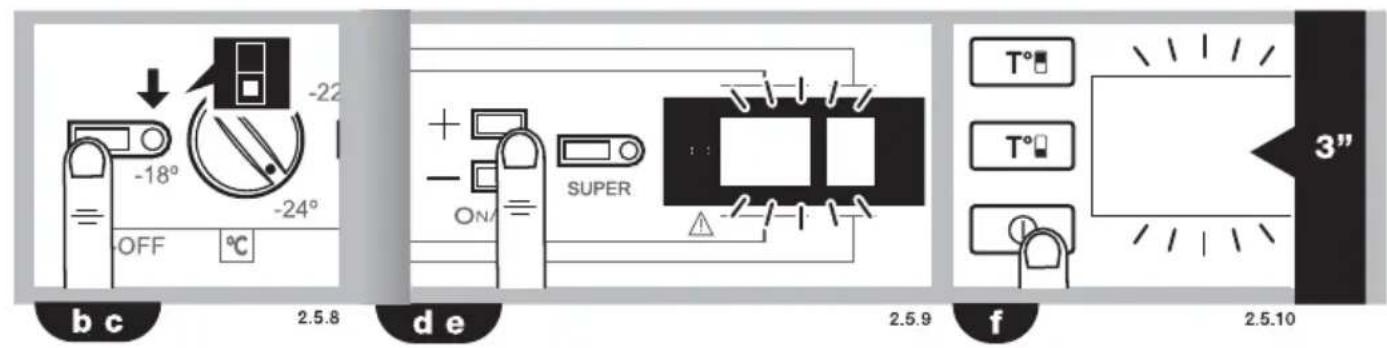

Inserimento/disinserimento del vano congelatore: Premere il tasto ON(2.5.7, 2.5.8), i tasti +, — (2.5.9) fi nché non si visualizza alcuna temperatura sul display, o Ⓐ per 3 secondi (2.5.10). Quando si spegne il vano congelatore, si spegne anche il vano frigorifero.

2.6 Consigli per l'uso.

- Non aprire le porte più del tempo necessario e non riporre in frigorifero cibi caldi. Si ottiene così un uso più effi ciente del frigorifero e si evita l'aumento del consumo di energia.

- Se il frigorifero è NO FROST, non ostruire le griglie di ventilazione e lasciare spazio tra i cibi per consentire all'aria di circolare.

- Non riporre nel vano congelatore bottiglie con bibite gasate o bottiglie di vetro contenenti liquido in quanto potrebbero scoppiare.

- Riporre i cibi in recipienti ermetici per evitare che si rinsecchiscano.

- Non consumare gelati o cibi molto freddi appena estratti dal congelatore dato che potrebbero provocare ustioni alla bocca.

3

Manutenzione e pulizia

3.1 Pulizia dell'interno. Usare una spugnetta o un panno morbido imbevuto di acqua con bicarbonato per pulire l'interno ed evitare la formazione di cattivi odori. Non usare mai macchine pulenti a vapore, solventi o detergenti abrasivi.

3.2 Pulizia dell'esterno. Per la pulizia dei display non usare macchine pulenti a vapore.

Si consiglia di pulire la griglia posteriore una volta all'anno con un aspirapolvere.

3.3 Pulizia degli accessori. Non sono lavabili in lavastoviglie. Pulirli a mano con una spugnetta o un panno morbido.

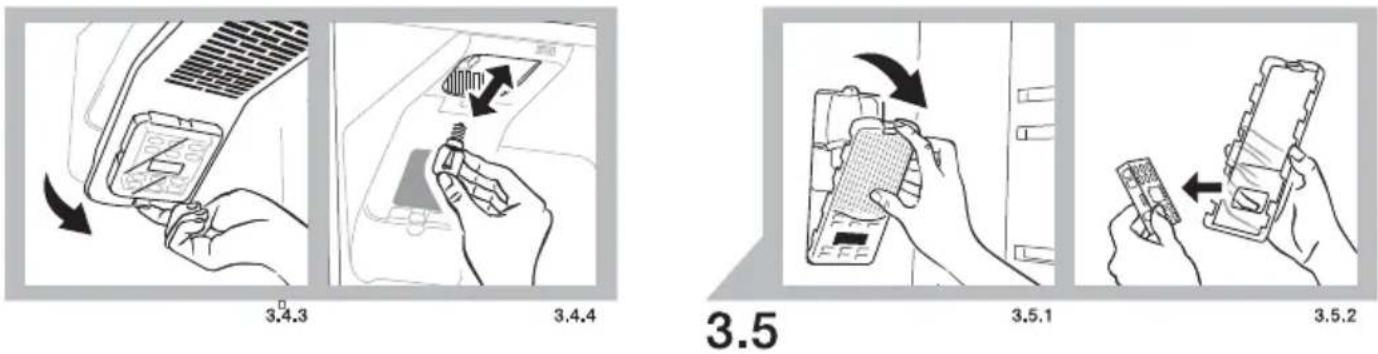

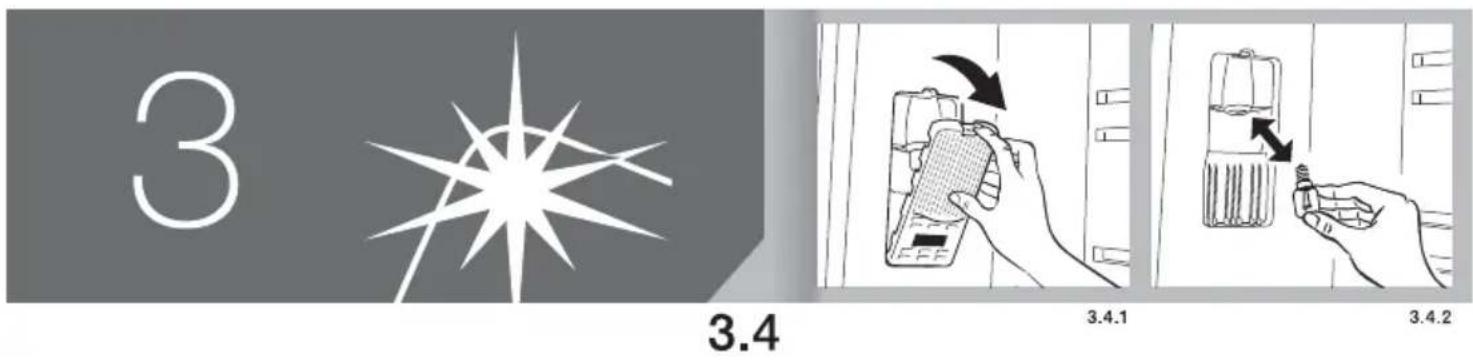

3.4 Sostituzione della lampadina. Se si fonde la lampadina: disinserire il frigorifero. Rimuovere il coperchio premendo la linguetta (3.4.1, 3.4.3) ed estrarre la lampadina guasta (3.4.2, 3.4.4). Sostituirla con un'altra con lo stesso tipo di fi lettatura, E14, 220-240 V, 15/25 W o secondo l'indicazione riportata sull'apparecchio.

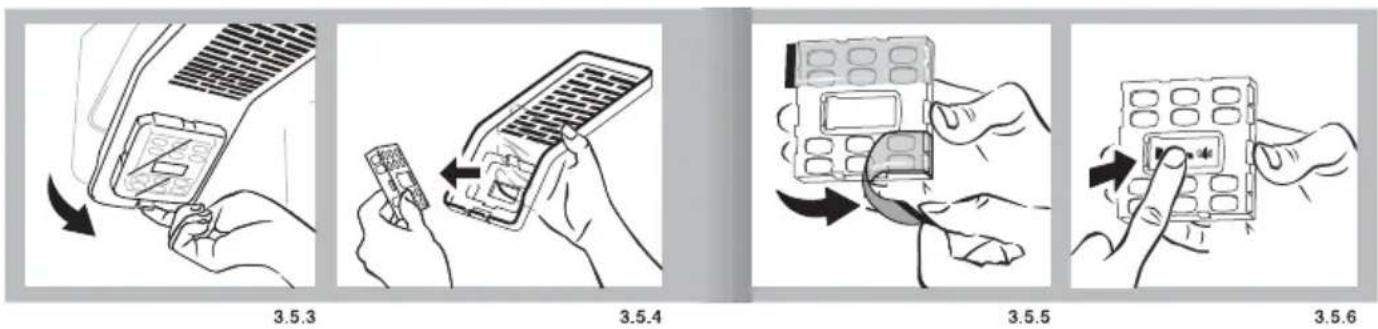

3.5 Sostituzione del fi Itro al carbone. Nel frigorifero può essere incorporato un fi Itro al carbone che assorbe gli odori di certi alimenti e trattiene i microrganismi (funghi e batteri) presenti nell'aria in circolazione.

Il fi Itro è attivo per un periodo di 6 mesi. Trascorso questo periodo di tempo, si consiglia di sostituirlo con uno nuovo. La posizione del fi Itro varia a seconda del modello.

Per attivare il fi Itro: Premere la linguetta e rimuovere il coperchio (3.5.1, 3.5.3). Separare il fi Itro dal coperchio (3.5.2, 3.5.4) e rimuovere i sigilli (3.5.5).

Premere il visore BIOFILTER fi no ad ascoltare un leggero scatto (3.5.6) e in pochi secondi la scala della durata comincia a colorarsi. Inserire il fi Itro nella posizione originale.

I fi ltri esauriti e i ricambi devono essere conservati fuori dalla portata dei bambini; l'ingestione in grandi quantità può essere pericolosa.

Non bagnare il fi ltro, dato che perderebbe tutte le sue proprietà.

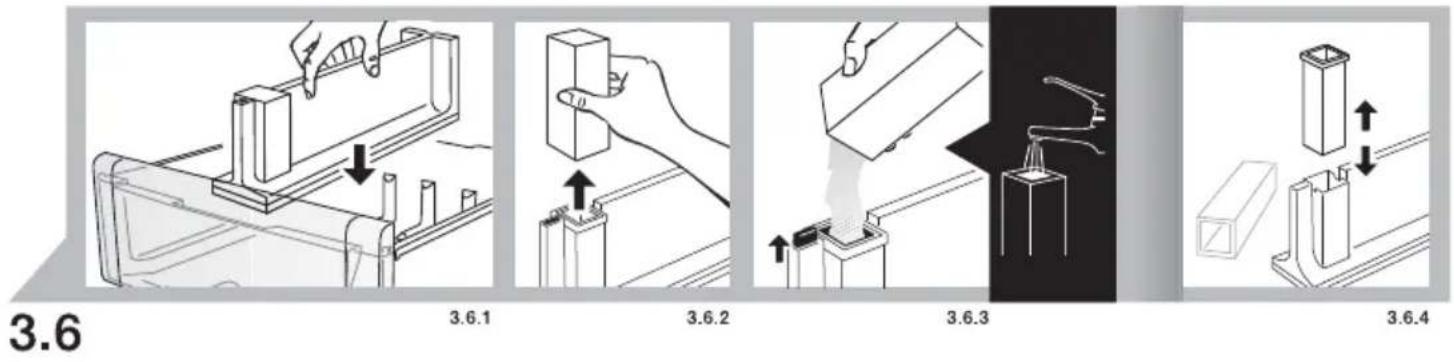

3.6 SPA Salus Per Aquam (optional)

Il frigorifero può essere munito dell'accessorio SPA che serve a mantenere un livello costante di umidità nel portaverdure ed evitare che gli alimenti si secchino.

È situato nel divisore del cassetto portaverdure (3.6.1). Il kit è formato da un serbatoio con un misurino e un indicatore del livello di riempimento. Quando è necessario ripristinare l'acqua nell'accessorio SPA, l'indicatore del livello si abbassa fi no a scomparire. Estrarre il misurino (3.6.2) e usarlo per riempire il serbatoio (3.6.3).

Si consiglia di sostituire il fi ltro ogni 2 anni (3.6.4).

4

Diagnosi

4.1 Porta aperta. Se la porta resta aperta per più di 2 minuti, suona un allarme e si spegne la luce del vano frigorifero. L'allarme si disinserisce quando si chiude la porta.

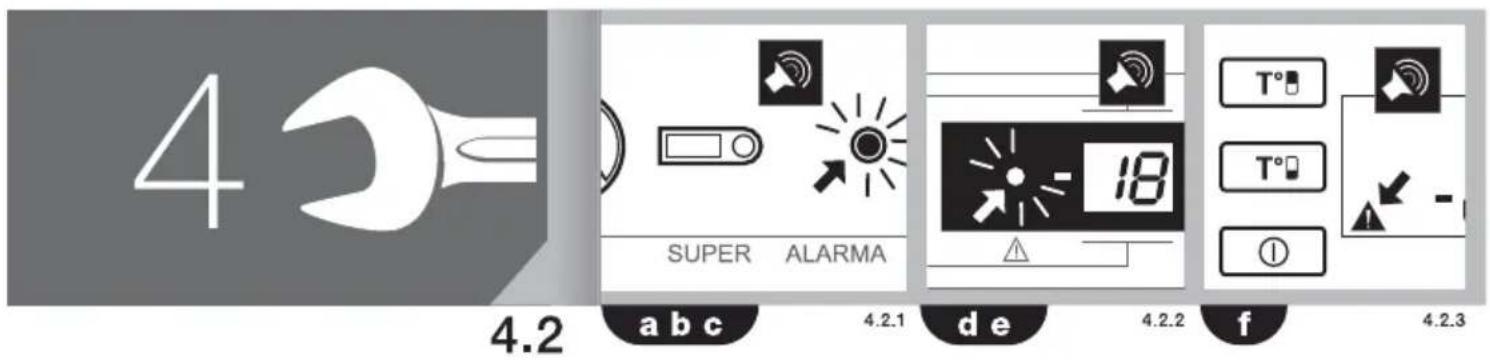

4.2 Freddo insuffi ciente nel vano congelatore

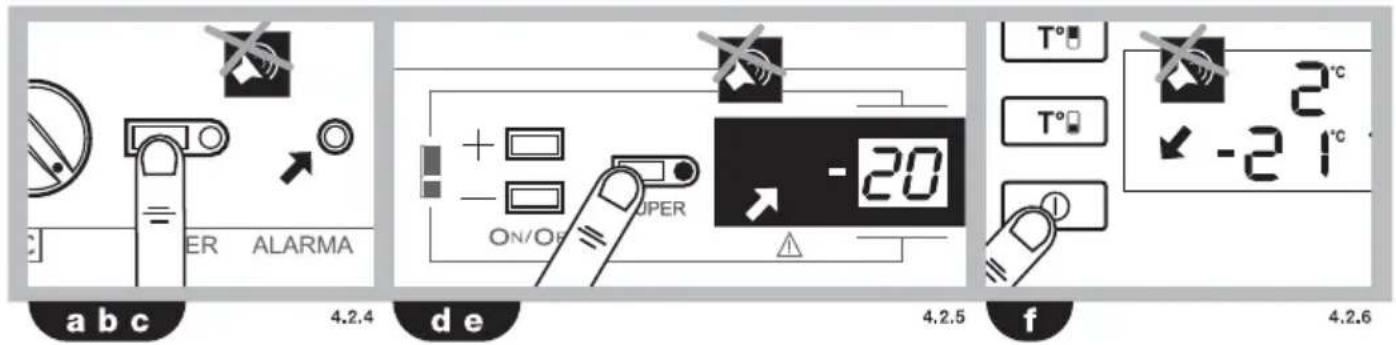

- Se la temperatura del vano congelatore è anormalmente alta compare un allarme luminoso (4.2.1, 4.2.2) o lampeggia l'icona (4.2.3) e si attiva anche un segnale acustico intermittente. Premere SUPER

o ① per disattivare il segnale acustico in modo manuale (4.2.4, 4.2.5, 4.2.6).

- Quando si accende l'apparecchio per la prima volta, compare l'icona ▲ oppure l'allarme luminoso è attivato, ma non suona l'allarme acustico.

4.3 Blackout

Aprire il meno possibile le porte del'apparecchio. Quando si ripristina la corrente, verifi care lo stato dei cibi stoccati.

4.4 Rumori normali nel frigorifero

Il frigorifero può emettere un serie di rumori: è normale durante il funzionamento e per i quali non occorre preoccuparsi.

• Il gas refrigerante può provocare un borbottio quando circola nei circuiti.
• Il compressore può provocare ronzii e/o un leggero picchiettio, soprattutto quando si mette in funzione.
• Le dilatazioni o le contrazioni dei materiali utilizzati possono provocare crepitii o scricchiolii.
• L'aria che muove il ventilatore del vano congelatore può generare un leggero rumore di fondo.

Non intervenire sul frigorifero per cercare di ripararlo. Rivolgersi al Servizio di Assistenza Tecnica, 902 105 010.

5

Sicurezza

• Mantenere sgombre le griglie di ventilazione.
• Fare attenzione a non danneggiare il circuito di raffreddamento.
• Non usare apparecchi elettrici all'interno dell'apparecchio, a meno che siano del tipo consigliato dal produttore.
• Per accelerare il processo di sbrinamento, non usare dispositivi meccanici o altri mezzi diversi da quelli consigliati dal produttore.
• Questo apparecchio non è adatto all'uso da parte di persone con capacità fi siche, sensoriali

o mentali ridotte (compresi i bambini) o carenti dell'esperienza o delle conoscenze necessarie, a meno che siano sotto la sorveglianza di una persona responsabile della loro sicurezza. Sorvegliare i bambini per evitare che giochi con l'apparecchio.

- In caso di danneggiamento del cavo, per evitare qualunque pericolo, la sostituzione deve essere effettuata dal costruttore, dal servizio postvendita o da personale qualifi cato.

Ambiente

Il frigorifero è stato progettato pensando alla tutela dell'ambiente.

Questo apparecchio funziona con refrigerante R600A, che non danneggia l'ambiente.

Rispettare l'ambiente. Per usare il frigorifero in modo effi ciente, impostare in ogni vano la temperatura consigliata a seconda della funzione richiesta.

Disinserire il frigorifero o attivare la funzione Vacanze quando l'apparecchio non deve essere usato per un periodo di tempo prolungato. Si riduce così il consumo e si risparmia energia.

Evitare di lasciare le porte aperte più del tempo necessario, dato che ciò comporta un aumento del consumo di energia.

Smaltimento degli apparecchi elettrici ed elettronici usati.

Il simbolo indica che l'apparecchio non deve essere buttato nei contenitori tradizionali per i rifi uti domestici.

Consegnare il frigorifero a un apposito centro di raccolta.

Il riciclaggio degli elettrodomestici evita conseguenze negative per la salute e l'ambiente, e consente di risparmiare energia e risorse.

Per più ulteriori informazioni, rivolgersi alle autorità locali o al proprio rivenditore di fi ducia.
