INSTRUKCJA OBSŁUGI 9CFV92IX FAGOR

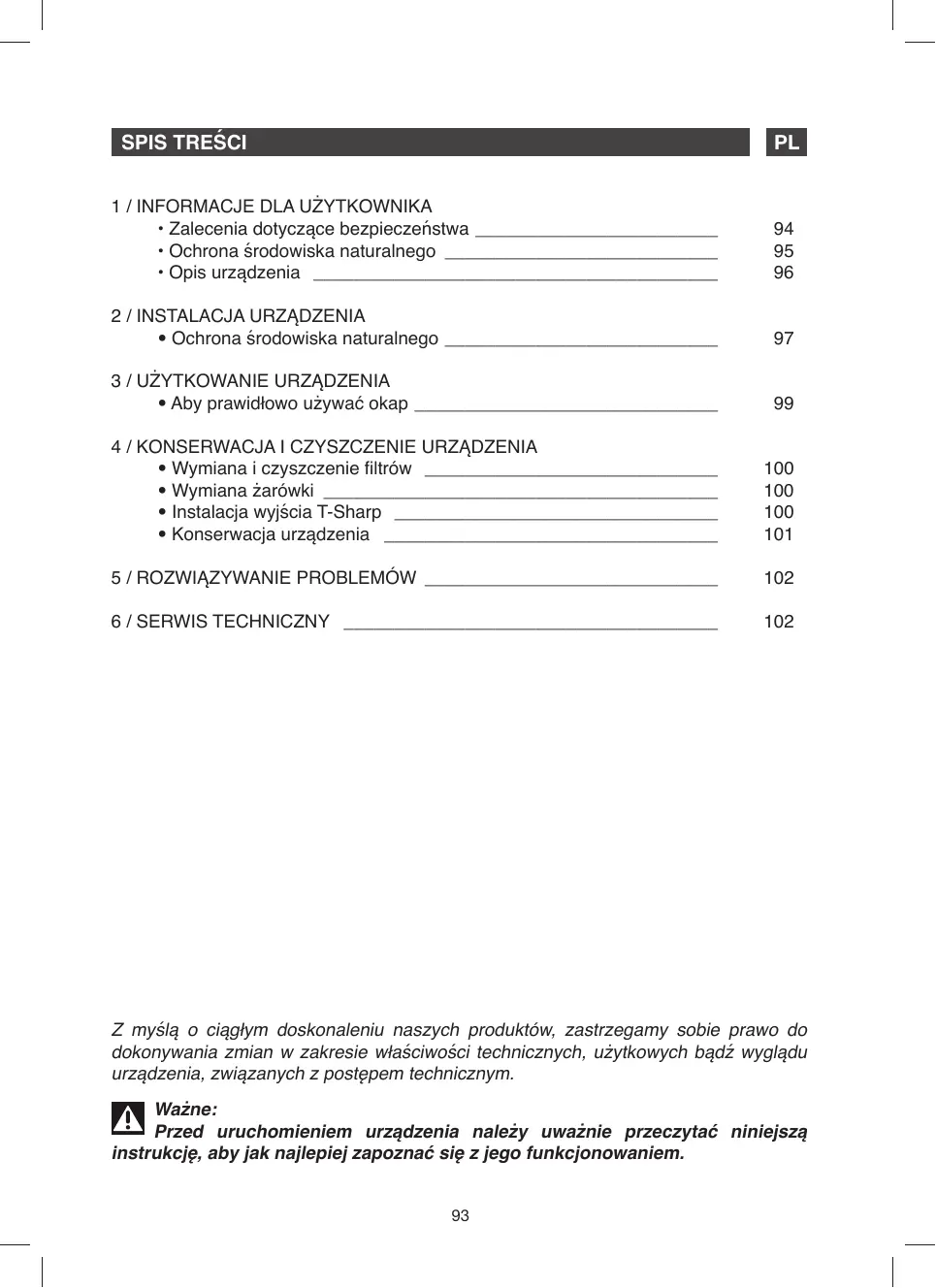

1 / INFORMACJE DLA UŻYTKOWNIKA

• Zalecenia dotyczące bezpieczeństwa ________________________
• Ochrona środowiska naturalnego ___________________________

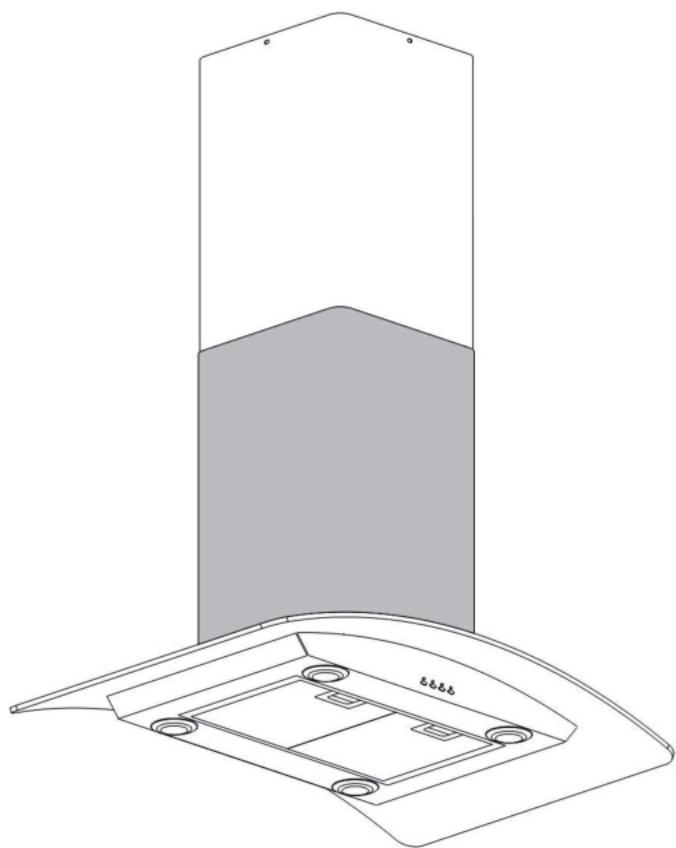

• Opis urządzenia ________________________________________

• Ochrona środowiska naturalnego ___________________________

• Aby prawidłowo używać okap ______________________________

• Wymiana i czyszczenie filtrów _____________________________
• Wymiana żarówki _______________________________________
• Instalacja wyjścia T-Sharp ________________________________
• Konserwacja urządzenia _________________________________

Z myślą o ciągłym doskonaleniu naszych produktów, zastrzegamy sobie prawo do dokonywania zmian w zakresie właściwości technicznych, użytkowych bądź wyglądu urządzenia, związanych z postępem technicznym. Ważne: Przed uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję, aby jak najlepiej zapoznać się z jego funkcjonowaniem.

Ważne Niniejszą instrukcję należy zachować wraz z zakupionym urządzeniem. W razie sprzedaży bądź przekazania urządzenia innej osobie, należy upewnić się, że została przekazana również instrukcja. Prosimy o zapoznanie się z instrukcją przed zainstalowaniem i rozpoczęciem użytkowania okapu. Została ona przygotowana z myślą o bezpieczeństwie Państwa oraz innych osób.

• ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA — Urządzenie to jest przeznaczone wyłącznie do użytku domowego. — Urządzenie winno być użytkowane przez osoby dorosłe. Prosimy pilnować, by dzieci nie dotykały go, ani nie traktowały jak zabawki. Należy zwrócić szczególną uwagę, by nie bawiły się przyciskami panelu sterowania. — Po odbiorze urządzenia należy od razu zdjąć opakowanie. Prosimy sprawdzić wygląd ogólny okapu. W przypadku jakichkolwiek zastrzeżeń, należy je spisać na dokumencie odbioru i zachować jego kopię. — Zakupione przez Państwa urządzenie jest przeznaczone do normalnego użytku domowego. Nie należy go używać w celach handlowych bądź przemysłowych, lub w innych, do których nie zostało ono przeznaczone. — Nie wolno zmieniać ani próbować zmieniać właściwości urządzenia. Może to spowodować zagrożenie dla Państwa. — Naprawy winny być dokonywane wyłącznie przez uprawnionego specjalistę. — Przed rozpoczęciem czyszczenia lub konserwacji, należy koniecznie odłączyć urządzenie od źródła zasilania. — W przypadku równoczesnego użytkowania okapu i innych urządzeń zasilanych ze źródeł energii różnych od elektrycznej, należy zapewnić odpowiednią wentylację pomieszczenia. Ma to na celu uniknięcie zasysania przez okap gazów powstałych w wyniku spalania. — Pod okapem niedozwolone jest flambirowanie, tzn. wzniecanie płomienia na potrawie, bądź pozostawianie zapalonych palników gazowych, bez ustawienia na nich naczyń do gotowania, (zasysane przez okap płomienie mogą uszkodzić urządzenie). — Nie wolno pozostawiać bez nadzoru smażących się potraw, znajdujących się pod okapem. Rozgrzany olej i tłuszcz mogą się zapalić. — Należy przestrzegać zaleceń dotyczących częstotliwości czyszczenia i wymiany filtrów. Nagromadzenie osadów tłuszczu może spowodować pożar. — W żadnym wypadku urządzenie nie może działać nad piecami zasilanymi drewnem, węglem itp. — Do czyszczenia urządzenia nie wolno stosować aparatów czyszczących parą bądź za pomocą wysokiego ciśnienia (są to wymagania związane z bezpieczeństwem urządzeń elektrycznych). — Z myślą o nieustannym doskonaleniu naszych produktów, zastrzegamy sobie prawo do dokonywania zmian w zakresie właściwości technicznych, użytkowych bądź dotyczących wyglądu, związanych z postępem technicznym. — W celu łatwego odnalezienia informacji dotyczących Państwa okapu, radzimy zanotować je na stronie „Serwis techniczny i Obsługa Klienta”. (Na tej stronie wyjaśniono również, jak znaleźć powyższe dane dotyczące urządzenia). — Urządzenie to nie jest przeznaczone do użytku przez osoby (w tym dzieci) z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi, a także nie posiadające doświadczenia lub wiedzy w użytkowaniu urządzeń tego typu, chyba, że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Uwaga W przypadku kuchni ogrzewanej urządzeniem podłączonym do komina (na przykład piecem), należy zainstalować wersję okapu z pochłaniaczem (wewnętrznym obiegiem powietrza). Niedozwolone jest używanie okapu bez filtrów kasetowych. W przypadku równoczesnego użytkowania okapu i innych urządzeń zasilanych ze źródeł energii innych niż elektryczna, należy zapewnić odpowiednią wentylację pomieszczenia.

• OCHRONA ŚRODOWISKA NATURALNEGO — Materiały użyte do wykonania opakowania nadają się do ponownego przetworzenia. Prosimy, by przyczynili się Państwo do recyklingu i ochrony środowiska naturalnego wyrzucając je do kontenerów przeznaczonych na odpadki przetwarzalne. — Zakupione przez Państwa urządzenie również zawiera materiały przetwarzalne, w związku z czym jest oznaczone powyższym symbolem, oznaczającym, że zużytego urządzenia nie można traktować jako zwykłego odpadu gospodarstwa domowego. Oddając zużyte urządzenie do specjalnych punktów zbiórki produktów przetwarzalnych mają Państwo pewność, że recykling odbywa się w możliwie najlepszych warunkach, zgodnie z zaleceniami europejskiej dyrektywy 2002/96/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego. W celu uzyskania bliższych informacji dotyczących lokalizacji punktów zbiórki zużytego sprzętu AGD, prosimy skontaktować się z organami administracji w miejscu zamieszkania bądź ze sprzedawcą urządzenia. — Bardzo Państwu dziękujemy za współpracę w ochronie środowiska naturalnego. Uwaga Instalacji urządzenia może dokonać jedynie wykwalifikowany instalator bądź technik. Uwaga Przed pierwszym użyciem filtra kasetowego należy z niego usunąć folię ochronną.

• OCHRONA ŚRODOWISKA NATURALNEGO — Sufit winien utrzymać ciężar o wadze co najmniej 40 kg, a jego grubość winna wynosić co najmniej ≥ 30mm (patrz: rys. 2). W suficie należy wyciąć okrągły otwór o wymiarach 1*170mm. — Zgodnie z rozstawem otworów występującym na zespole mocującym, wywiercić w suficie 12 otworów, patrz: rys.

2. Do zamontowania na suficie zespołu

mocującego należy użyć 12 dużych śrub z płaskim łbem ST6*40mm, a następnie 8 śrub M4*10 i nakrętki M4 z uszczelką do połączenia kątowników z zespołem mocującym, patrz: rys. 1, obliczając długość kątownika oraz 16 śrub z łbem płaskim M4*10 i nakrętki M4 z uszczelką do połączenia kątownika z kolejnym kątownikiem (długość nałożonych kątowników nie może być mniejsza niż 100mm). Rys. 1 Rys. 2

Jeden końców przewodu odprowadzającego umieścić w otworze o średnicy 170mm, patrz: rys. 3. Rys. 3 — Należy użyć 4 dużych śrub z płaskim łbem ST4*8, by połączyć wewnętrzną część komina z zespołem mocującym. Jedną z nich należy umieścić na zewnątrz komina oraz użyć dwóch haczyków do podtrzymania zewnętrznej części komina aż do zakończenia instalacji, patrz: rys. 4. Rys. 4

— Należy użyć 4 dużych śrub z płaskim łbem ST4*8, by zamontować wylot, patrz: rys. 5. Rys. 5 — Dokręcić 4 śruby do szkła, by sprawdzić, czy szkło i korpus okapu są połączone i prawidłowo zamocowane, patrz: rys. 6. Rys. 6 — Podtrzymując okap, za pomocą 16 dużych śrub z płaskim łbem M4*10 połączyć korpus okapu z kątownikiem, patrz: rys. 7. Rys. 7 — Wysunąć przewód odprowadzający przez otwór wylotu. Następnie upewnić się, że wszystko jest prawidłowo zamontowane, zdjąć haczyki, opuścić zewnętrzną część komina i zakończyć montaż, patrz: rys. 9. Rys. 8 Uwaga — Przed rozpoczęciem montażu, upewnić się, że strefa montażu jest czysta, aby uniknąć zasysania pozostałości wiórów i pyłu. — Nie używać tego samego przewodu wentylacyjnego, z którego korzystają inne urządzenia, np. kanałów dymowych, spalinowych bądź kominowych. — Zgięcia przewodu wentylacyjnego winny być ≤ 120°, przewód musi być ułożony równolegle bądź pionowo od punktu początkowego i winien być połączony ze ścianą zewnętrzną. — Po zakończeniu montażu należy się upewnić, że okap jest prawidłowo wypoziomowany, by uniknąć zbierania się tłuszczu na którymś z jego brzegów. Patrz: rys. 10. Rys. 9 Rys. 10

• ABY PRAWIDŁOWO UŻYWAĆ OKAP Jak korzystać z panelu sterowania. Patrz: rys. 11 a. Wcisnąć przycisk „Niska”, włączy się podświetlenie przełącznika. Silnik działa z najniższą prędkością. Ponowne wciśnięcie przycisku powoduje zatrzymanie silnika. Niska Średnia Wysoka Oświetlenie Rys. 11 b. Wcisnąć przycisk „Średnia”, włączy się podświetlenie przełącznika. Silnik działa ze średnią prędkością. Ponowne wciśnięcie przycisku powoduje zatrzymanie silnika. c. Wcisnąć przycisk „Wysoka”, włącza się podświetlenie przełącznika. Silnik działa z najwyższą prędkością. Ponowne wciśnięcie przycisku powoduje zatrzymanie silnika. d. Wcisnąć przycisk „Oświetlenie”, włączają się obie lampki. Ponowne wciśnięcie przycisku gasi lampki.

• WYMIANA I CZYSZCZENIE FILTRÓW — Wyjąć filtry zgodnie ze wskazówkami przedstawionymi na rys. 12. — Poniżej opisano sposób czyszczenia filtra:

1. Zamoczyć filtr na ok. 3 minuty w ciepłej wodzie

(40-50°C) z detergentem usuwającym tłuszcz, a następnie umyć używając miękkiej szczotki. Prosimy nie naciskać zbyt mocno na filtr, gdyż można go uszkodzić.

2. Filtr można myć w zmywarce ze środkiem myjącym,

ale należy ustawić temperaturę na ok. 60°C. — Do mycia okapu nie należy stosować detergentów ściernych, gdyż może to powodować uszkodzenie jego powierzchni. — Przed przystąpieniem do mycia należy się upewnić, że okap jest wyłączony z prądu. — Instalacja filtra węglowego: Wyjąć filtr Al, patrz: rys. 12

2. Umieścić filtr węglowy w prostokątnym otworze,

mocując go na silniku.

3. Następnie wsunąć przedni brzeg filtra węglowego

w szczelinę okapu. Opuścić tylny brzeg filtra węglowego, aż do umieszczenia go na odpowiednim miejscu, w tylnej części prostokątnego otworu. Unieść obie listwy mocujące do położenia poziomego na filtrze węglowym. Patrz: rys. 13.

4. Ponownie zamocować filtr Al. na swoim miejscu.

5. Aby wymontować filtr węglowy należy wykonać

powyższe czynności w odwrotnej kolejności. Rys. 12 Rys. 13 Ostrzeżenie Filtra węglowego nie można myć ani poddawać recyklingowi. Filtr należy wymieniać co najmniej raz na cztery miesiące.

• WYMIANA ŻARÓWKI Wyjąć wspornik i szybkę, a następnie przepaloną żarówkę, patrz: rys. 14. Założyć nową żarówkę, zamontować szybkę i wspornik. Rys. 14 Uwaga Przed wymianą żarówki należy się upewnić, że urządzenie jest wyłączone z sieci.

• INSTALACJA WYJŚCIA T-SHARP — Zamocować wyjście powietrza i T-sharp, patrz: rys. 15. — Zamocować wyjście T-sharp w wewnętrznej części komina, patrz: rys. 16. Rys. 15

Ostrzeżenie Przed rozpoczęciem wszelkich czynności należy odłączyć okap od źródła zasilania, wyjmując wtyczkę z gniazdka lub za pomocą wyłącznika.

• KONSERWACJA URZĄDZENIA KONSERWACJA Część górna (powierzchnia) i akcesoria Kaseta filtru Filtr z węgla aktywnego CO ZROBIĆ PRODUKTY / AKCESORIA,

Nigdy nie należy stosować metalowych zmywaków, środków ściernych ani zbyt twardych szczotek. Do czyszczenia korpusu i podświetlanych przycisków, należy stosować rozcieńczone w wodzie środki czystości do użytku domowego, a następnie spłukać czystą wodą i wysuszyć miękką ścierką. Filtr ten zatrzymuje opary, tłuszcze i kurz. Jest to element istotny dla zapewnienia wydajności okapu. W przypadku trudnych do usunięcia plam należy stosować mleczko do mycia nie zawierające cząsteczek ściernych, a następnie spłukać czystą wodą. Używać powszechnie dostępnych w handlu środków myjących, obficie spłukać i osuszyć. Filtry można myć w zmywarce, w pozycji pionowej. (Nie dopuścić do kontaktu z brudnymi naczyniami bądź srebrną zastawą). Filtr ten zatrzymuje zapachy i powinien być wymieniany co najmniej raz w roku, w zależności od częstotliwości użytkowania. Filtry należy zamawiać u swojego sprzedawcy (podając numer indeksu wskazany na tabliczce znamionowej znajdującej się wewnątrz okapu) i zanotować datę wymiany. Aby zachować urządzenie w dobrym stanie zalecamy stosowanie środków czystości marki Clearit. Wiedza i doświadczenie profesjonalistów w służbie konsumentów indywidualnych. Clearit oferuje profesjonalne produkty i rozwiązania przeznaczone do codziennej pielęgnacji urządzeń AGD i kuchni. Produkty te można znaleźć w punktach sprzedaży detalicznej, łącznie z pełną ofertą akcesoriów.

OBJAWY ROZWIĄZANIA Należy się upewnić, że: Okap nie działa

• zasilanie nie zostało odcięte,
• została wybrana któraś z prędkości pracy. Należy się upewnić, że:
• wybrana prędkość pochłaniania jest wystarczająca w stosunku do wytwarzanej ilości dymu i pary, Okap nie działa efektywnie

• kuchnia posiada wystarczającą wentylację, umożliwiającą dopływ świeżego powietrza,
• filtr węglowy nie jest zużyty (okap w trybie pochłaniacza). Należy się upewnić, że: Okap przestał działać w trakcie funkcjonowania

• zasilanie nie zostało odcięte,
• nie zadziałał wyłącznik wielobiegunowy. 6 / SERWIS TECHNICZNY Ewentualne kontrole i naprawy, jakich może wymagać urządzenie, winny być wykonywane przez: — odsprzedającego, — bądź przez wykwalifikowanego serwisanta uprawnionego do naprawy urządzeń naszej marki. W trakcie rozmowy telefonicznej należy podać kompletne referencje urządzenia (model, rodzaj i numer seryjny). Informacje te znajdują się na tabliczce znamionowej.
