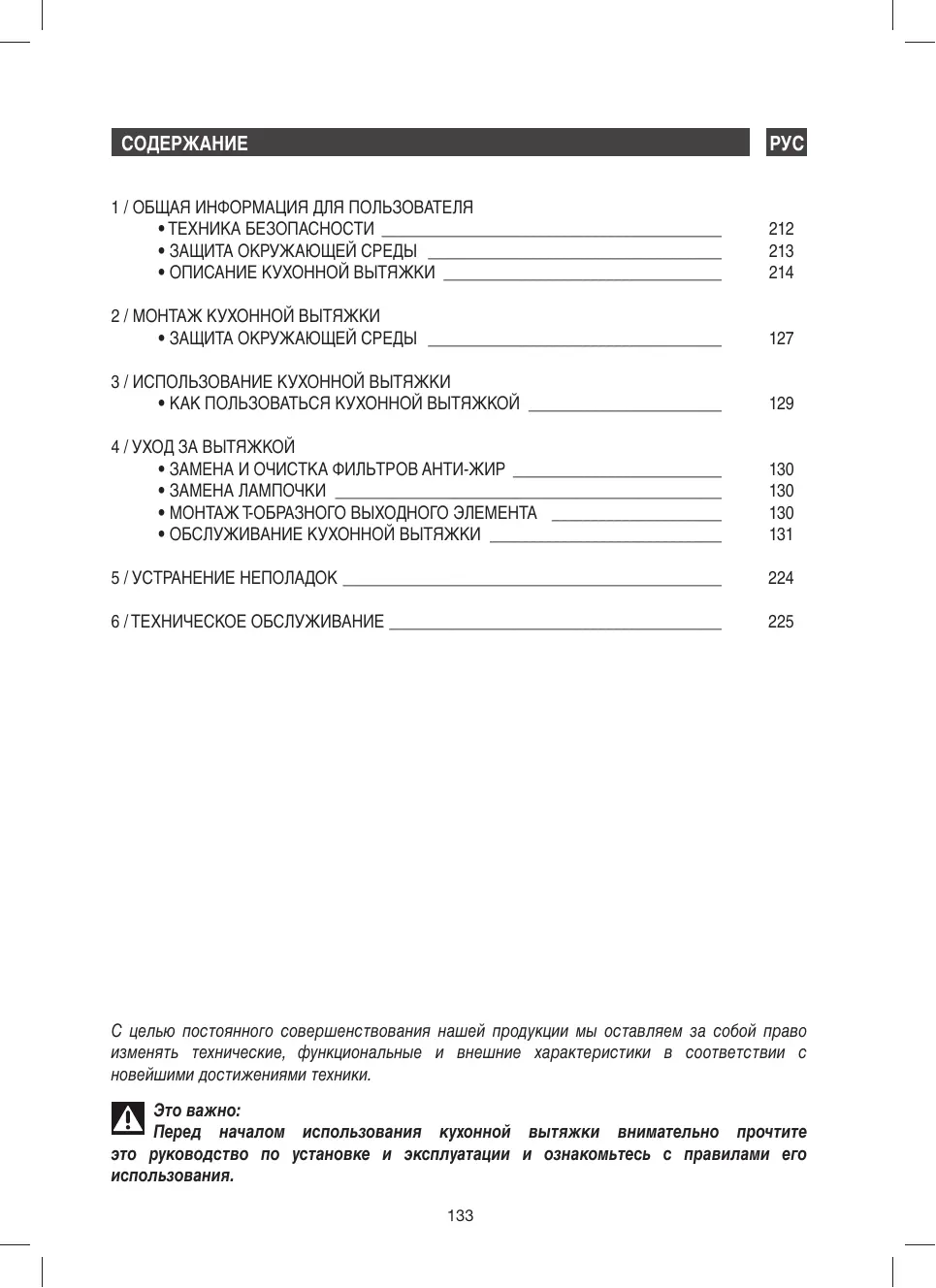

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 9CFV92IX FAGOR

1 / ОБЩАЯ ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ

2 / МОНТАЖ КУХОННОЙ ВЫТЯЖКИ

3 / ИСПОЛЬЗОВАНИЕ КУХОННОЙ ВЫТЯЖКИ

• КАК ПОЛЬЗОВАТЬСЯ КУХОННОЙ ВЫТЯЖКОЙ _________________________

• МОНТАЖ Т-ОБРАЗНОГО ВЫХОДНОГО ЭЛЕМЕНТА ______________________

С целью постоянного совершенствования нашей продукции мы оставляем за собой право изменять технические, функциональные и внешние характеристики в соответствии с новейшими достижениями техники. Перед началом использования кухонной вытяжки внимательно прочтите это руководство по установке и эксплуатации и ознакомьтесь с правилами его использования.

1 / ОБЩАЯ ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ

Сохраняйте это руководство по эксплуатации. Если вытяжной аппарат необходимо продать или передать другому лицу, убедитесь в наличии руководства по его эксплуатации. Перед началом монтажа и использования кухонной вытяжки обязательно ознакомьтесь с советами этого руководства. Они были написаны с целью обеспечения Вашей безопасности и безопасности других

• ТЕХНИКА БЕЗОПАСНОСТИ — Кухонная вытяжка была разработана для использования частными лицами в жилых — Кухонной вытяжкой могут пользоваться только взрослые. Следите за тем, чтобы дети не прикасались к ней и не использовали в качестве игрушки. Не разрешайте детям нажимать кнопки панели управления. — Сразу же после доставки кухонной вытяжки распакуйте ее или попросите кого-либо сделать это. Проверьте ее общий вид. В случае какихлибо нареканий сделайте запись в квитанции о доставке и сохраните один экземпляр. — Кухонная вытяжка предназначена для обычного использования в бытовых условиях. Не используйте ее в коммерческих или производственных целях. — Не изменяйте и не пытайтесь менять технические характеристики аппарата. Это может быть опасно. — Ремонтные работы должны производиться только квалифицированными специалистами. — Всегда отключайте вытяжной купол перед очисткой или заменой фильтров. — Обязательно проветривайте помещение, если наряду с вытяжным устройством работают другие устройства, источником питания которых не является электроэнергия. Это необходимо для того, чтобы вытяжка не всасывала продукты сгорания.

требующие применения открытого огня или оставлять под вытяжкой зажженные газовые горелки, не закрытые посудой (при заборе воздуха открытое пламя может повредить

— Если кухонная вытяжка применяется во время жарки, необходимо повышенное внимание. Масло или жир, разогретые до высокой температуры, могут воспламениться. — Соблюдайте график очистки и замены фильтров. Накопление отложений жира может вызвать пожар. — Нельзя использовать вытяжку над печами, в которых используется твердое топливо (бумага, — Не используйте паровые устройства или устройства, работающие под высоким давлением, для очистки вытяжного купола (это требование электробезопасности). — С целью постоянного совершенствования нашей продукции мы оставляем за собой право изменять ее технические, функциональные и внешние характеристики в соответствии с новейшими достижениями техники. — Для быстрейшего поиска информации по кухонной вытяжке рекомендуется записывать необходимые ссылки на странице «Техническое обслуживание и работа с потребителями». (На этой же странице показано расположение соответствующих обозначений на самом — Не предусмотрено использование кухонной вытяжкилицами(включаядетей)сограниченными физическими и умственными возможностями или лицами, не умеющими ею пользоваться. В этом случае пользование вытяжкой возможно только под присмотром ответственного за безопасность лица и после предварительного инструктажа по использованию аппарата.

Если плита подключена к дымоходу (например, печь), необходимо эксплуатировать устройство в режиме вытяжки. Не используйте вытяжку без модульных фильтров. В случае использования кухонной вытяжки одновременно с другими устройствами, работающими на газе или на другом топливе, необходимо предусмотреть соответствующую вентиляцию помещения.

1 / ОБЩАЯ ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ

• ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ — Материалы, использованные для упаковки этого аппарата, могут использоваться повторно. Выбрасвая их в специально предусмотренные для этого муниципальные контейнеры, вы участвуете в их утилизации, способствуя, таким образом, сохранению окружающей среды. — Кухонная вытяжка также содержит материалы вторичного использования, ввиду чего она отмечено логотипом, указывающим на то, что после окончания срока эксплуатации этот аппарат нельзя утилизировать вместе с другими бытовыми отходами. Таким образом утилизация аппаратов, организованная их производителем, происходит в соответствии с европейским законодательным актом 2002/96/СЕ об утилизации электрической и электронной бытовой техники. Для получения информации о местонахождении ближайших к вашему дому пунктов сбора вышедшей из употребления бытовой техники следует обратиться в местные органы власти или к торговому представителю, у которого был приобретен аппарат. — Мы благодарим вас за сотрудничество в деле защиты окружающей среды.

Установка должна осуществляться квалифицированным персоналом.

Перед первым использованием модульного фильтра снимите защитную пленку.

1 / ОБЩАЯ ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ

• ОПИСАНИЕ КУХОННОЙ ВЫТЯЖКИ

2 / МОНТАЖ КУХОННОЙ ВЫТЯЖКИ

• ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ — Потолок должен выдерживать не менее 40 кг веса, а толщина потолка должна быть не менее 30 мм (см. рис. 2). Сделайте в потолке круглое отверстие диаметром 170 мм. — В соответствии с расположением на подвесной пластине просверлите 12 отверстий в потолке, см. рис 2. Вам понадобятся 12 больших винтов с плоской головкой ST6 х 40 мм для крепления подвесной пластины к потолку, а также 8 винтов М4 х 10 с гайкой М4 и уплотнением для соединения уголка с подвесной пластиной см. рис. 1 из расчета длины уголка, а также 16 больших винтов с плоской головкой М4 х 10 с гайкой М4 и уплотнением для соединения одного уголка с другим (длина уголка не менее 100 мм) Рис. 1 Рис. 2 — Один из отводов удлинительной трубы должен выходить наружу через отверстие диаметром 170 мм, см. рис. 3. Рис. 3 — Вам понадобятся 4 больших винта с плоской головкой ST4 х 8 для соединения внутреннего короба воздуховода с подвесной пластиной. Затем установите внешний воздуховод. Используются два крюка для подсоединения внешнего короба воздуховода до следующего монтажа, см. рис. 4 Рис. 4

2 / МОНТАЖ КУХОННОЙ ВЫТЯЖКИ — Вам понадобятся 4 больших винта с плоской головкой ST 4 х 8 для установки выходного устройства, см. рис.5. Рис. 5 — Закрутите 4 винта, удерживающих стекло и проверьте правильность и надежность соединения стекла и вытяжного купола, см. рис. 6. Рис. 6 — Поддерживая купол и используя 6 больших винтов с плоской головкой М4 х 10, соедините купол с уголками, см. рис.7. Рис. 7 — Вставьте удлинительную трубу в выходное отверстие. Убедитесь, что все правильно, установите крюк на внешнем коробе воздуховода, и монтаж окончен, см. рис. 9.

Рис. 8 — Перед тем, как продолжить монтаж вытяжки, убедитесь, чтобы рабочая зона была очищена от кусочков древесины и пыли. — Не используйте тот же вентиляционный

используется другим устройством, системой отопления, для отвода газа или горячего воздуха.

вентиляционной трубы должен быть не более 120°, располагаться параллельно над начальной точкой и крепиться к внешней стене. — После монтажа убедитесь, что вытяжка располагается строго горизонтально для предотвращения жировых отложений. См. рис. 10. Рис. 9 Рис. 10

3 / ИСПОЛЬЗОВАНИЕ КУХОННОЙ ВЫТЯЖКИ

• КАК ПОЛЬЗОВАТЬСЯ КУХОННОЙ ВЫТЯЖКОЙ Панель управления. См. рис.11. a. При

индикатор выключателя. Двигатель работает на малой скорости. При повторном нажатии кнопки двигатель остановится.

Рис. 11 При нажатии кнопки «Средн»

индикатор выключателя. Двигатель работает на средней скорости. При повторном нажатии кнопки двигатель остановится. c. При нажатии кнопки «Выс» начинает

выключателя. Двигатель работает на высокой скорости. При повторном

При нажатии кнопки «Подсв» зажигаются обе лампочки. При повторном нажатии кнопки подсветка отключается.

• ЗАМЕНА И ОЧИСТКА ФИЛЬТРОВ АНТИ-ЖИР — Извлеките фильтры, как показано на рис. 12 — Промойте фильтр, как описано ниже:

1. Положите фильтр примерно на 3 минуты в

горячую воду (40 — 50 градусов) с моющим средством, удаляющим жир, затем слегка потрите мягкой щеточкой. Не трите слишком сильно, чтобы не повредить фильтр.

2. Можно мыть фильтры в посудомоечной машине

с помощью моющего средства при температуре 60 градусов. — Не следует использовать сухие чистящие средства, которые могут повредить поверхность — Перед уборкой убедитесь, что вытяжка — Замена угольного фильтра:

1. Снимите фильтр Al, см. рис. 12

2. Вставьте угольный фильтр в прямоугольное

отверстие, фиксируя его над двигателем,

3. Затем вставьте передний край угольного

фильтра в пазы кухонной вытяжки. Опускайте задний край угольного фильтра до тех пор, пока не станет на свое место в прямоугольном отверстии. Поднимите два фиксирующих стержня и зафиксируйте в горизонтальном положении на угольном фильтре. См. рис. 13

4. Поставьте фильтр на место.

5. Повторите предыдущие действия для

демонтажа угольного фильтра. Рис. 12 Рис. 13

Древесный уголь не моется и повторно не используется. Производите замену каждые четыре месяца.

• ЗАМЕНА ЛАМПОЧКИ Снимите крепление и стекло, затем выкрутите перегоревшую лампочку, см. рис.14 Вкрутите новую лампочку, установите стекло и крепление. Рис. 14

убедитесь, что вытяжка отключена.

• МОНТАЖ Т-ОБРАЗНОГО ВЫХОДНОГО — Соедините выходное отверстие и Т-образный соединительный элемент, см. рис. 15. — Соедините Т-образный элемент с внутренним коробом воздуховода, см. рис. 16. Рис. 15

Рис. 16 4 / УХОД ЗА ВЫТЯЖКОЙ

Перед проведением каких-либо работ необходимо отключить вытяжку от электросети, вытянув вилку из розетки или с помощью рубильника.

• ОБСЛУЖИВАНИЕ КУХОННОЙ ВЫТЯЖКИ ИСПОЛЬЗУЕМЫЕ ПРОДУКТЫ /

Внешняя поверхность и используемые средства Никогда не используйте металлические щетки, сухие чистящие средства или слишком жесткие

Для очистки корпуса и отверстия зажигания следует использовать бытовые моющие средства, разведенные в воде, затем прополоскать чистой водой и протереть мягкой

Фильтр (картридж) Этот фильтр задерживает жиры и пыль. Этот компонент играют важную роль в обеспечении эффективной работы вашей кухонной вытяжки. Для удаления стойких пятен примените мягкий гель, затем ополосните чистой водой. Промойте, используя бытовое моющее средство, затем многократно ополосните и просушите. Эти фильтры можно мыть в посудомоечной машине в вертикальном положении. (Не мойте одновременно фильтры и грязные тарелки или столовые

активированным углем Этот фильтр задерживает запахи, и его замену необходимо производить не реже одного раза в год в зависимости от степени эксплуатации. Спрашивайте такие фильтры у своего дистрибьютора (технические характеристики указаны на внутренней поверхности аппарата) и записывайте дату замены фильтра. Для поддержания аппарата в хорошем техническом состоянии используйте средства ухода Clearit. Знания и опыт профессионалов на службе потребителей Clearit предлагает моющие средства и профессиональные решения для ежедневного ухода за бытовыми и кухонными электроприборами. Спрашивайте нашу продукцию, а также всю линию аксессуаров и расходных материалов в торговых точках вашего населенного пункта.

5 / УСТРАНЕНИЕ НЕПОЛАДОК

ВАШИ ДЕЙСТВИЯ Убедитесь, что: Вытяжка не работает...

• проверьте подачу электропитания.
• выберите нужную скорость. Убедитесь, что:
• выбранная скорость двигателя достаточна для образующегося количества дыма и водяного пара. Пропускная способность вытяжки недостаточная...

• кухня достаточно вентилируется и поступает необходимый объем воздуха.
• угольный фильтр не просрочен (вытяжка в режиме очистки воздуха). Убедитесь, что:
• проверьте наличие электропитания. Вытяжка остановилась во время работы.

• проверьте автоматический выключатель. 6 / ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Ремонт кухонной вытяжки должен выполняться: — торговым представителем; — или любым квалифицированным специалистом-представителем торговой марки. При вызове специалиста обязательно сообщите технические характеристики аппарата (модель, тип и номер серии). Эти данные представлены на идентификационной пластине, расположенной на внутренней поверхности аппарата.
