NK24M1030IS - Afzuigkap SAMSUNG - Gratis gebruiksaanwijzing en handleiding

Merk	SAMSUNG
Model	NK24M1030IS
Producttype	Inbouw afzuigkap
Breedte	60 cm
Diepte	50 cm
Hoogte	30 cm
Geschatte gewicht	15 kg
Voeding	220-240 V / 50-60 Hz
Motorvermogen	150 W (schatting)
Maximale luchtdebiet	600 m³/h (schatting)
Aantal snelheden	3 (laag, gemiddeld, hoog)
Verlichting	LED lamp 3W, fitting E14
Vetfilter	Metaal, vaatwasserbestendig
Koolstoffilter (optioneel)	Vervangen elke 4 maanden, niet wasbaar
Afvoertype	Afzuigend (buiten) of recirculatie (met koolstoffilter)
Minimale veiligheidsafstand (elektrisch)	50 cm
Minimale veiligheidsafstand (gas/mengsel)	65 cm
Reiniging	Vochtige doek en neutraal reinigingsmiddel, geen alcohol gebruiken
Repareerbaarheid	Reserveonderdelen beschikbaar (lamp, filters)

Veelgestelde vragen - NK24M1030IS SAMSUNG

Hoe installeer ik de afzuigkap NK24M1030IS?

De installatie moet door een professional worden uitgevoerd. Houd de minimale afstanden aan: 50 cm boven een elektrische kookplaat, 65 cm voor een gasfornuis. Volg de instructies in de handleiding voor de elektrische aansluiting en afvoer.

Is er een afvoerkanaal nodig voor de afzuigversie?

Ja, voor de afzuigversie moet u de afzuigkap aansluiten op een externe afvoerpijp (niet meegeleverd). De diameter van de buis moet overeenkomen met de aansluitflens.

Hoe maak ik het vetfilter schoon?

Het metalen vetfilter wordt eenmaal per maand gereinigd. U kunt het met de hand wassen met een niet-agressief reinigingsmiddel of in de vaatwasser op lage temperatuur (kort programma). Let op: de vaatwasser kan het filter verkleuren, maar dit beïnvloedt de werking niet.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter moet maximaal elke 4 maanden worden vervangen, of eerder bij intensief gebruik. Het kan niet worden gereinigd of geregenereerd.

Hoe vervang ik de lamp?

Koppel de afzuigkap los en laat de lamp afkoelen. Verwijder het afzuigrooster, draai de oude lamp los en vervang deze door een nieuwe LED lamp van 3W, fitting E14, 220-240V. Plaats het rooster terug.

Kan ik de afzuigkap gebruiken zonder vetfilter?

Nee, het vetfilter is verplicht om de motor te beschermen en brandgevaar te voorkomen. Gebruik de afzuigkap nooit zonder dit filter.

Waarom stopt de afzuigkap vanzelf?

De afzuigkap heeft geen automatische uitschakelfunctie. Als hij stopt, controleer dan de stroomtoevoer en zekeringen. Neem contact op met de klantenservice als het probleem aanhoudt.

Maakt de afzuigkap geluid, is dat normaal?

Een bepaald geluidsniveau is normaal. Zorg ervoor dat het afvoerkanaal correct is geïnstalleerd en dat de filters schoon zijn. Als het geluid overmatig is, controleer dan of er niets de ventilatie blokkeert.

Hoe schakel ik van afzuigmodus naar recirculatiemodus?

Om de afzuigkap in recirculatiemodus te gebruiken, installeert u een actief koolstoffilter (niet meegeleverd) nadat u het vetfilter hebt verwijderd. De lucht wordt ontvet en ontgeurd voordat deze de kamer weer in wordt geblazen.

Kan ik een reserveonderdeel bestellen bij Samsung?

Ja, onderdelen zoals filters en lampen zijn beschikbaar op de Samsung servicewebsite of bij erkende servicecentra.

GEBRUIKSAANWIJZING NK24M1030IS SAMSUNG

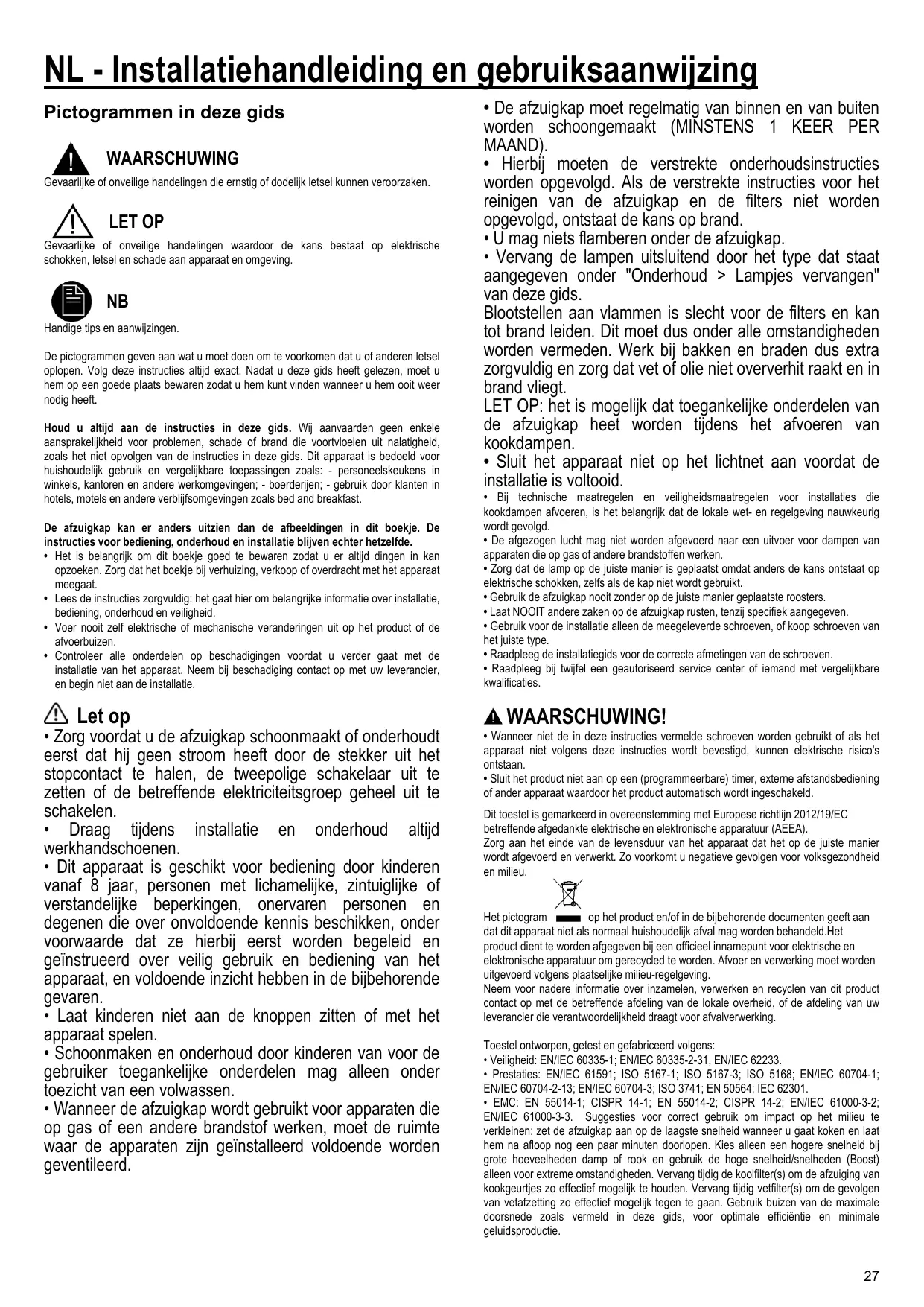

NL Installatiehandleiding en gebruiksaanwijzing

NL - Installatiehandleiding en gebruiksaanwijzing

Pictogrammen in deze gids

WAARSCHUWING

Gevaarlijke of onveilighe handelingen die ernstig of dodelijk letsel konnen veroorzaken.

LET OP

Gevaarlijke of onveilige handelingen waardoor de kans bestaat op elektrische schokken, letsel en schade aan apparaat en omgeving.

NB

Handige tips en aanwijzingen.

De pictogrammen gehen aan wat u moet doeon om te voorkomen dat u of anderen letsel oplopen. Volg deze instructies altijd exact. Nadat u deze gids heeft gelezen, moet u hem op een goede plaats bewaren zodat u hem kunt vinden wanner u hem ooit weeer nodig heeft.

Houd u altd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het Niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, kantoen en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installmentie blijven echter hetzelfde.

• Het is belangrijk om dit boekje goed te bewaren zDat u er aktijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installmentie, bediening, onderhoud en verilgheid.
• Voer nooit zich elektrische of Mechanische veränderingen uit op het product of de afvoerbuizen.
• Controller alle onderden op beschadigingen voordat u verder gaat met de installmentie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin Niet aan de installmentie.

Let op

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zetten of de betreffende elektriciteitsgroep geheel uit te schakelen.
• Draag tijdens installmenten onderhoud.altijd werkhandsschoenen.
• Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en voldoendeinzicht hebben in de bijbehorende gezaren.
• Laat kinderen nicht aan de knuppen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijkke onderdelen mag alleen onder toezicht van een volwassen.

• Wanner de afzuigkap worden gezruikt voor apparaten die op gas of een andere brandstof werken,要去 de ruimte waar de apparaten zich geinstalleerd voldoende worden geventileerd.

• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).

• Hierbij要去 de verstrikae onderhoudsinstructies worden opgevolgd. Als de verstrikae instructies voor het reinigen van de afzuigkap en de filters Niet worden opgevolgd, ontstaat de kans op brand.
• U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verwangen" van deze gids.

Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie Niet oververhit raakt en in brand vliegt.

LET OP: het is möglichk dat toegankelijkke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.
- Sluit het apparaat Niet op het Lichtnet aan voordat de installmentie is voltooid.
- Bij technische maatregelen en veiligheidsmaatregelen voor installations die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden gevolgd.
- De afgezogen lucht mag Niet worden afgevoerd maar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
- Zorg dat de lamp op de juiste manier is geplaatst onions anders de kans ontstaat op elektrische schokken, zichs als de kap Niet worden gebruikt.
- Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
- Laat NOOIT andere zaken op de afzuigkap rusten, tenzij speciek aangegeven.
- Gebruik voor de installmentatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
- Raadpleeg de installmentieids voor de correcte afmetingen van de schroeven.
- Raadpleeg bij twijfel een geauthoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING!

• Wonneer nicht de in deze instructies vermelde schroeven worden gebrukt of als het apparaat Niet volgens deze instructies worden bevestigd, können elektrische risico's ontstaan.
• Sluit het product Niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch worden ingeschakeld.

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat Niet als normal haushoudelijk afval mag worden behandeld.Het product dient te worden afgegeven bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verworking moet worden uitgevoerd volgensplaatselijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabriceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen:zet de afzuiqkap aan op de laagste snelheid wonneer u gaat koken en LAST hem na afloop nog eenaar minuten doorlopen. Kies alleen een hogere snelheid bij grote hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervangijdig de koolfilter(s) om de afzuiing van kookgeurjtes zo effectief möglich te honden. Vervangijdig vetfilter(s) om de gevolgen van vetafzetting zo efectief möglich te goan. Gebruik buizen van de maximale doornsneede Zoals vermeld in deze gids, voor optimale efficientre en minimale geluidsproductie.

Toepassingen

De afzuigkap is gemaakt voor het afzuiigen van kookluchtjes en stoom, en uitsluitend bedoeld voor huishoudelijk geleruik.

Deze afzuigkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Extractie-vorm

Hierbij worden de afgevoerde lucht uit het pand gevoerd via een speciala hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzugkap.

LET OP!

De afvoerbuis worden nicht meegeleverd en moet afzonderlijk worden aangeschaft. De afvoerbuis要去 Dezelfde doorsnede hebben als de aansluitring.

LET OP!

Als de afzuigkap is geleverd met een actief kooffilter, moet dit worden verwijderd.

Sluit de afaqigkap aan op een buis metdezelfde doorsnede als de luchtafvoer van de kap (aansluitflens). Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbuis.

Een doorvoeropening en/of buis met eenkleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

• Houd de buis zo kort möglichk.

• Gebruik zo weinig möglich elleboogkoppelingen (maximale hoek hiervan: 90^ ).

• Vermijd grote variaties in de doorsnede van de afvoerbuis.

Filtratie-vorm

De verwijderde lustcht worden ontvet en ontgeurd en cervolgens weeer teruggeleid waar de betreffende ruimte.

Om de afzuigkap in deze vorm te gebruiken, moet een extra filtersystem op basis van geactiveerde kool zijn geinstalleerd.

Installatie

De minimale afstand:tussen het kookoppervlak en de onderkant van de afzuiqkap is 50cm bij een elektrische kookplaat en 65~cm in geval van een gas- of gemengd formuis.

Als in de installmentie-instructies van een gaskookplaat een grotere afstand worden genoemd, moet de grotere afstand worden gebruikt.

Elektrische aansluiting

De aansluiting op hetlichtnet moet overeenkomen met de waarde op hetplaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact dat aan de niedwste regelgeving voldoet en ook na de installmentie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting oplichtnet), of als de stekker na de installmentie Niet更是bereikbaar is, moet gebruik worden gemaakt van een tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie I) geheel kan worden losgekoppeld van hetlichtnet.

WAARSCHUWING!

Controleer erst of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet worden aangesloten om de juiste werking te controleren.

De afzuigkap worden geleverd met een special netsnoor. Als dit snoer beschadigd is,要去 een nuw exemplaar aanvragen bij de technische Dienst.

Montage

Voordat u met de installment begint:

• Controller of de afmetingen van het aangeschäfte product geschikt zijn voor het gekozen installmentiegebied.
• Verwijder de möglichk meegeleverde kooffilter(s) (*) (zie ook het betreffende onderdeel van deze gids). Kooffilter(s)要去(en) alleen aanwezig zijn als de afzuigkap in de filtratie-vorm要去 worden gebruikt.
• Controller (na transport) of er geen meegeleverde materialen in de afzuiigkap zitten (bijv. verpakte schroeven (), garantiebewijs () etc.) en verwijder deze zo nodig. Bewaren a.u.b.

Dit type kap moet in een keukkenastje ingebouwd worden of aan een ander steupunt.

Onderhoud

Reinigen

ALLEEN reinigen met een doek die is bevochtig met een neutraal vloeibaar schoonmaakmiddel. GEBRUK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUK GEEN ALCOHOL!

Gebruik voor alle onderhoudswerkzaamheden werklandschoenen.

Vetfilter

afb. 8-13

Vangt vetdeeltjes op uit de kookdampen.

Het vetfilter要去ijdere maand worden gereinigd met een Niet-agressief reinigingsmiddel, met de hand of in de vaatwasser. Zet de vaatwasser hierbij op de laagste temperatuur en het kortste programma. In de vaatwasser kan het vetfilter wat verkleuren. Dit heeft(EC)eer geen invloed op de filterwerking.

Trek aan de verende hendel om het vetfilter te verwijdenen.

Koolstofffilter (alleen filtratie-vorm)

afb. 12

Absorbeert ongewenste kookgeurjtes. Wanner het koolfilter enigeijd is gebruikt, raakt het verzadigd, afhankelijk van welk type voedsel worden bereid en hoe vaak het vetfilter worden schoongemaakt.

De cartridge moet in ieder geval na vier maanden gebruik worden verrangen.

Het kooffilter mag NIET worden gewassen of geregenereerd.

Verwijder de vetfilters.

Plaats een koolstofffilter per zichde en maak het aan de kap vast.

Plaats de vetfilters wee terug.

Koolstoffilter kopen

Het koolstofffilter kan besteld worden op de website van de Servicedienst of bij de Servicecentra Samsung. Raadpleeg de informatie op de staat webpage van deze handledling.

Vervangling lampjes

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controllerer eerst of ze koud+zijn.

Haal de lade helemaal weg

Het zuigrooster verwijderen om de lampjes te bereiken.

Verwijder de beschadigde lamp en verrang met een新模式 exemplaar (raadpleeg de onderstaande tabel):

Lamp	Vermogen (W)		Fitting
	3		E14
Spanning (V)		Afmeting (mm)
220-240		35x102 (Diameter x Lengte)
Code ILCOS D (volgens IEC 61231)
DRBB/C-3-220-240-E14-35/102

Monteer het rooster wee terug.

Als een lampje het Niet doet, kijkt u of ze goed zich geplaatst voordat u om technische ondersteuning vraagt.

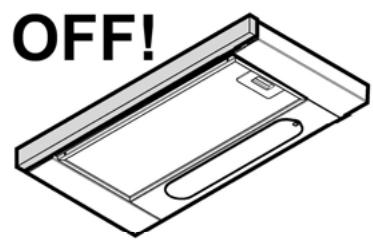

Werking

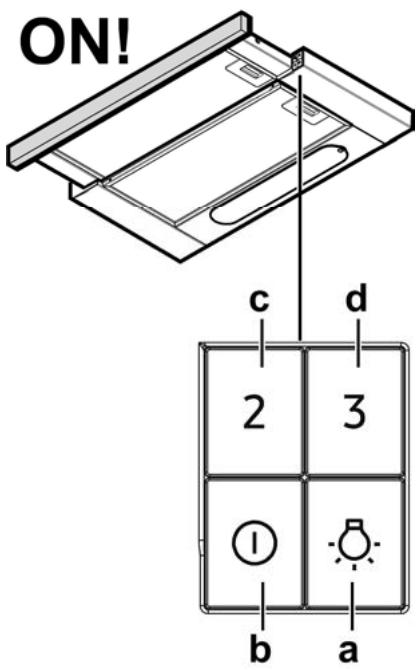

De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van afzuiging en een schakelaar voor de verlichting van het formuis.

a. Verlichting ON/OFF

Druk op de knop Licht voor het inschakelen van de lampen.

Druk nogmaals op de knop Licht om de lampenuit te schakelen.

b. Aanzuigmotor ON/OFF

Druk op de knop POWER voor de activering van de aanzuiging met de vooraf ingestelde slelheid.

Druk nogmaals om de aanzuiging UIT te schakelen.

c. Gemiddelde snugelid

Druk op de knop "2" om de aanzuiging met de gemiddelde snugheid te activeren

d. Maximale slelheid

Druk op de knop "3" om de aanzuiging met de maximale snugheid te activeren
