NK24M1030IS - Dunstabzugshaube SAMSUNG - Kostenlose Bedienungsanleitung

Marke	SAMSUNG
Modell	NK24M1030IS
Produkttyp	Einbau-Dunstabzugshaube
Breite	60 cm
Tiefe	50 cm
Höhe	30 cm
Ungefähres Gewicht	15 kg
Stromversorgung	220-240 V / 50-60 Hz
Motorleistung	150 W (Schätzung)
Maximale Luftleistung	600 m³/h (Schätzung)
Anzahl Geschwindigkeiten	3 (niedrig, mittel, maximal)
Beleuchtung	LED-Lampe 3 W, Sockel E14
Fettfilter	Spülmaschinenfester Metallfilter
Kohlefilter (optional)	Alle 4 Monate wechseln, nicht waschbar
Abluftart	Abluft (nach außen) oder Umluft (mit Kohlefilter)
Mindestsicherheitsabstand (elektrisch)	50 cm
Mindestsicherheitsabstand (Gas/Kombi)	65 cm
Reinigung	Feuchtes Tuch und neutrales Reinigungsmittel, kein Alkohol
Reparierbarkeit	Ersatzteile verfügbar (Lampe, Filter)

Häufig gestellte Fragen - NK24M1030IS SAMSUNG

Wie installiere ich die Dunstabzugshaube NK24M1030IS?

Die Installation sollte von einem Fachmann durchgeführt werden. Beachten Sie die Mindestabstände: 50 cm über einem Elektroherd, 65 cm über einem Gasherd. Befolgen Sie die Anweisungen in der Bedienungsanleitung für den elektrischen Anschluss und die Abluftführung.

Wird für die Abluftversion ein Abluftkanal benötigt?

Ja, für die Abluftversion müssen Sie die Dunstabzugshaube an einen Abluftkanal nach außen anschließen (nicht im Lieferumfang enthalten). Der Durchmesser des Rohres muss zum Anschlussstutzen passen.

Wie reinige ich den Fettfilter?

Der Metallfettfilter wird einmal im Monat gereinigt. Sie können ihn von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur (Kurzprogramm) waschen. Hinweis: Die Spülmaschine kann den Filter verfärben, beeinträchtigt jedoch nicht seine Wirksamkeit.

Wann muss der Kohlefilter gewechselt werden?

Der Kohlefilter muss spätestens alle 4 Monate ausgetauscht werden, bei starker Nutzung auch früher. Er kann nicht gereinigt oder regeneriert werden.

Wie wechsle ich die Lampe?

Trennen Sie die Dunstabzugshaube vom Stromnetz und lassen Sie die Lampe abkühlen. Entfernen Sie das Ansauggitter, schrauben Sie die alte Lampe heraus und ersetzen Sie sie durch eine neue LED-Lampe 3W, Sockel E14, 220-240V. Setzen Sie das Gitter wieder ein.

Kann ich die Dunstabzugshaube ohne Fettfilter verwenden?

Nein, der Fettfilter ist zwingend erforderlich, um den Motor zu schützen und Brandgefahr zu vermeiden. Verwenden Sie die Dunstabzugshaube niemals ohne diesen Filter.

Warum schaltet sich die Dunstabzugshaube von selbst aus?

Die Dunstabzugshaube hat keine automatische Ausschaltfunktion. Wenn sie sich ausschaltet, überprüfen Sie die Stromversorgung und die Sicherungen. Kontaktieren Sie den Kundendienst, wenn das Problem weiterhin besteht.

Die Dunstabzugshaube macht Geräusche, ist das normal?

Ein gewisser Geräuschpegel ist normal. Stellen Sie sicher, dass der Abluftkanal korrekt installiert ist und die Filter sauber sind. Bei übermäßigem Lärm prüfen Sie, ob die Belüftung blockiert ist.

Wie wechsle ich vom Abluft- in den Umluftbetrieb?

Für den Umluftbetrieb installieren Sie einen Aktivkohlefilter (nicht im Lieferumfang), nachdem Sie den Fettfilter entfernt haben. Die Luft wird entfettet und desodoriert, bevor sie in den Raum zurückgeführt wird.

Kann ich Ersatzteile direkt bei Samsung bestellen?

Ja, Ersatzteile wie Filter und Lampen sind auf der Samsung-Website oder bei autorisierten Kundendienstzentren erhältlich.

BEDIENUNGSANLEITUNG NK24M1030IS SAMSUNG

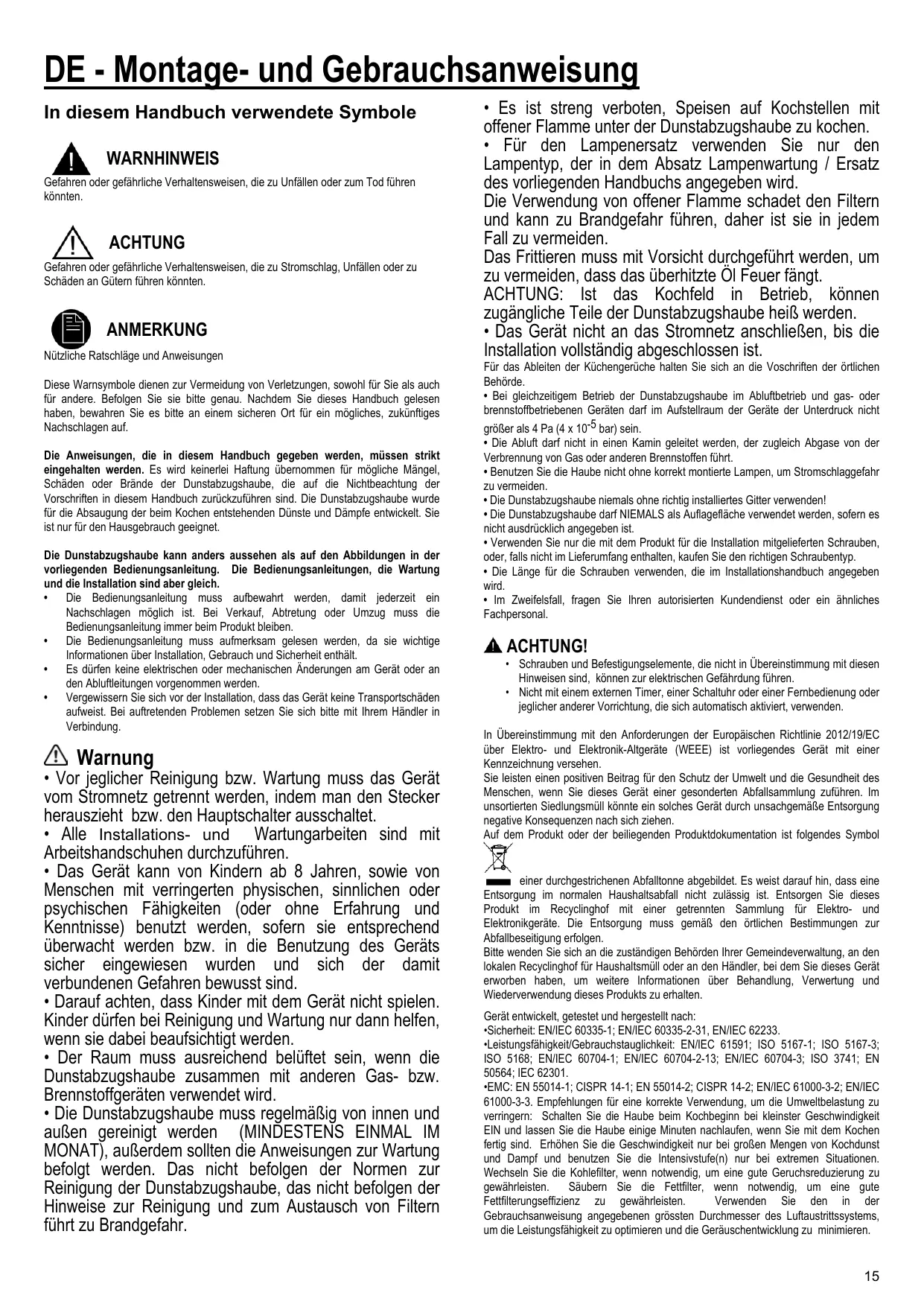

DE Montage- und Gebrauchsanweisung

DE - Montage- und Gebrauchsanweisung

In thisem Handbuch verwendete Symbole

WARNHINWEIS

Gefahren oder gefährliche Verhaltensweisen, die zu Unfallen oder zum Tod führen konnten.

ACHTUNG

Gefahren oder gefährliche Verhaltensweisen, die zu Stromschlag, Unfällen oder zu Schäden an Gütern führen konnten.

ANMERKUNG

Nutzliche Ratschlage und Anweisungen

These Warnsymbole dieren zur Vermeidung von Verletzungen, sowohl für Sie als auch für andere. Befolgen Sie sieitte genau. Nachdem Sie theses Handbuch gelesen haben, bewahren Sie esitte an einem sicheren Ort fur ein mögliches, zukünftiges Nachschlagen auf.

Die Anweisungen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dūnste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Die Dunstabzugshaube kann anders ausgehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber möglich.

• Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachsglagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.
  Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthalt.
• Es * dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden.
• Vergewissern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sichitte mit ihrem Händler in Verbindung.

Warning

• Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker Herauszieht bzw. den Hauptschalter ausschaltet.
• Alle Installations- und Wartungarbeiten sind mit Arbeitshandschuhen durchzufahren.
• Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, Sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts safer eingewiesen wurden und sich der damit verbundenen Gefahren bewusst sind.
• Darauf achten, dass Kinder mit dem Gerät nicht playen. Kinder dürfen bei Reinigung und Wartung nur dann halten, wenn sie bereits beaufsichtigt werden.
• Der Raum muss ausreichend beluftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird.

• Die Dunstabzugshaube muss regelmäßig voninnen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT), außer dem sollen den Anweisungen zur Wartung befolgt werden. Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Hinweise zur Reinigung und zum Austausch von Filtern führt zu Brandgebung.

• Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der Dunstabzugshaube zu kochen.

• Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.

Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgebung führen, daß ist sie in jeder Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube heißt werden.

• Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.
  Für das Ableiten der Kuchengerüche halten Sie sich an die Voschriften der ortlichen Behörde.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Geräte der Unterdruck nicht länger als 4 Pa (4 x 10 ^-5 bar) sein.
• Die Abluft darf nicht in einen Kamin geleitet werden, der zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffen führt.
• Benutzten Sie die Haube nicht ohne korrekt montierte Lampen, um Stromschlaggefahr zu vermeiden.
• Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!
• Die Dunstabzugshaube darf NIEMALS als Auflagelänge verwendet werden, sofern es nicht ausdrücklich angegeben ist.
• Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp.
• Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird.
• Im Zweifelsfall, Fragen Sie ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

ACHTUNG!

• Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährung führen.
• Nicht mit einem externen Timer, einer Schaltuhr oder einer Fernbedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung verseen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll können ein solches Gerät durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgenden Symbol

einer durchgestruichen Abfalltonne abgebildet. Es weist daraufhin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie these Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Handler, bei dem Sie these Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung deses Produkts zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringn: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und halten Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großenen Mengen von Kochdunst und Dampf und benutzen Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen grössten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Gerauschentwicklung zu minimieren.

Betriebsart

Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dūnste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.

Abluftbetrieb

Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird.

HINWEIS!

Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.

Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen.

HINWEIS!

Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfern't werden.

Die Dunstabzugshaube an Abluftrohre und Abluftöffnungen in der Wand anschließen, die den gleichen Durchmesser haben wie der Abluftstutzen (Anschlussflansch).

Die Benutzung von Rohren und Abluftöffnungen mit geringerem Durchmesser verursacht eine Verringerung der Abluftleistung und eine drasticische Zunahme der Gerauschentwicklung.

Bei Nichtbeachtung der Anweisungen übernimmt der Hersteller keine Haftung.

Ein möglich Kurzes Rohr verwenden.
! Ein Rohrsystem mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90^ ).
! Starke Änderungen des Rohrdurchmessers sind zu vermeiden.

Umluftbetrieb

Die angesaugte Luft wird zuvor entfettet und desodoriert werden, bevor sie wieder in den Raum zugeführrt wird.

Um die Abzugshaube in dieser Version zu verwenden, müssen Sie ein zusätzliches Filtersystem, welche auf Aktivkohle basiert, installieren.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50~cm im Fall von elektrischen Kochfeldern und 65~cm im Fall von Gas- oder kombinierten Herden nicht entsprechieren.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubRINGen, der unter Umständern der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

HINWEIS!

Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

Die Dunstabzugshaube ist mit einem Spezialkabel ausgestattet. Sollte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden.

Montage

Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erstandene Produkt von der Höhe her dem Bereich entspricht, in dem es angebracht werden soll.
• Entfernen Sie den/die Aktivkohlefilter (^*) , falls vorhanden (siehe hierzu auch den entsprechenden Absatz "Wartung"). Der/die Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden soll.
• Vergewistern Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgründen) kein im Lieferumfang enthaltenes Material (zum Beispiel Tüchen mit Schrauben (), die Garantie (), usw.) befindet; falls vorhanden, entfern den Sie desses und haben Sie sie auf.

Dieser Haubentyp muß in einen Hängeschrank oder in ein anderes Tragelement eingebaut werden.

Wartung

Reinigung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. KEINE WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Für alle Wartungsvorgänge die Arbeitshandschuhe verwenden.

Fettfilter

Bild 8-13

These dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine abfärben, was seine Filtermarkale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriffziehen.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 12

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benutzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättingung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtrereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

Die Fettfilter abnehen.

Einen Aktivkohlefilter pro Seite anbringen und an die Haube befestigen.

Die Fettfilter wieder einsetzen.

Erwerb des Kohlefilters

Die Aktivkohlefilter konnen über die Samsung Service Websites und beim Samsung-Kundendienst nachgkauft werden. Die Kontaktdaten finden Sie auf der letzten Seite dieser Anleitung.

Ersetzen der Lampen

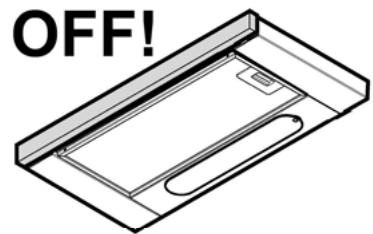

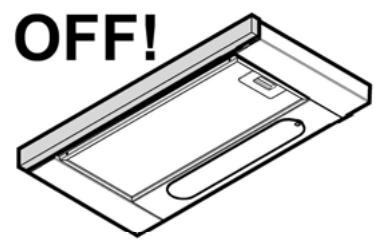

Das Gerät vom Stromnetznehmen.

Hinweis: Vor Berühren der Lampen sich vergewissem, dass sie abgekühlt sind.

Ziehen Sie das Fach vollständig heraus.

Das Ansauggitter entfernen, um Zugriff auf die Lempchen zubekommen.

Entfernen Sie die beschädigte Lampe und ersetzen Sie sie mit einer neuen (konsultieren Sie die nachfolgende Tabelle):

Lampen	Leistung (W)		Anschluss
	3		E14
Spannung (V)		Abmessung (mm)
220-240		35x102(Durchmesser x Länge)
Bezeichnung ILCOS D(in Übereinstimmung mit der IEC 61231)
DRBB/C-3-220-240-E14-35/102

Gitter wieder einbauen.

Sollte die Beleuchtung nicht Funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingesetzt sind, bevor man sich an den Kundendienst vendet.

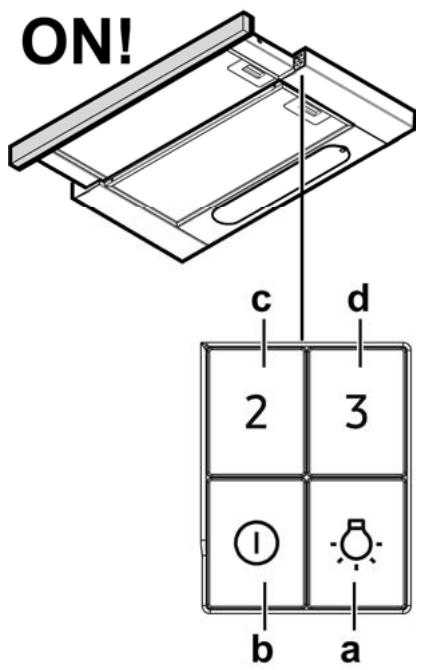

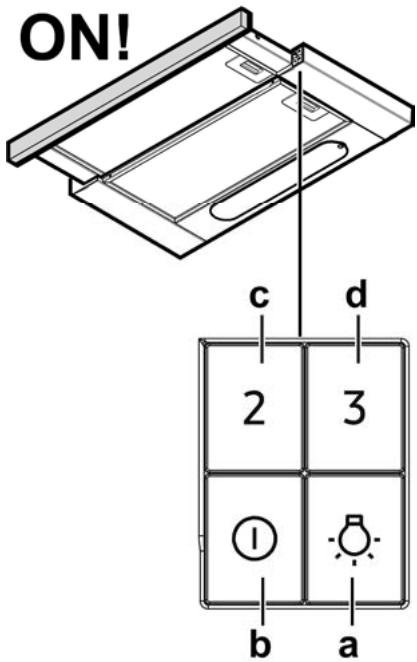

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaug starke bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchung versehen ist.

a. Licht EIN/AUS

Die Taste Licht drücken und die Lampen gehen an.

Die Taste Licht erneut drucken und die Lampen gehen aus.

b. Geblasemotor EIN/AUS

Die Taste POWER drücken und es aktiviert sich die Ansaugung mit der voreingestalten Geschwindigkeit.

Zum Abschalten der Ansaugung erneut drucken

c. Mittlere Geschwindigkeit

Die Taste "2" drücken und die Ansaugung wird mit mittlerer

Geschwindigkeit aktiviert

d. Höchstgeschwindigkeit

Die Taste "3" drücken und die Ansaugung wird mit Höchstgeschwindigkeit aktiviert.

Wciagnac calkowicie wsuwanz suflade

Mai cy3rinepiin anbin TactaHbI3.

Kemip cy3ricih apKafbHda MaJNaHb3 XHe OHb KaKaNaKa iinH3.

MaCy3ricnKaeta6eKtiH3.

Kemip cy3rinepih catbin any

Kemip cy3rilepih Samsung Kbl3MeTtIK Be6caTbIHan XHe Kbl3MeT KepcTeOpTaIbIbHaH caTbIN anyfA 60JaB. OcbI HyCKayIbIKTBn COHfb6EtIH KapaHbI3.

Uam aybictbipy

AcnantbI 3JIeKtp KJyIeciHEn OJipiH3

Eckepty! lamnahbl yctaydah 6ypbH, onap cybifaHdbfbiHa ke3 JeTeKi3iHi3.

TopdbaIbInTaTaNbI3.

Iaam aImarbHa KOn JeTki3y yuH, MaNdb Ta3apTy cy3riciH TipeyiTOPbIH Hemece MaNdb Ta3apTy cy3riciH anbHb13.

3aKbIMdHaFah WAmDbI aMbIHb3 Da, OPhbHa XaHaCbIH CaNbIHb3 (TeMeHdErI KeCTeHi KepiH3):

Шam	Куат (ВТ)		Ушык
	3		E14
Керney (В)		Өлшем (ММ)
220-240		35x102 (диаметрх Чебядык)
ILCOS D Ковы (IEC 61231 стандаръна саи)
DRBB/C-3-220-240-E14-35/102

TopblOpHbHa KoBbHb3.

Kemecki Kapbik icTeMeReH KafdaJaIaTexHnKaIbIK Kb3MeT KePcTeTy opTaBfblHa KonblknaCTAH 6ypbIH, WAMdapdbIH dypbc OpHaTbJFaHbIH Tekcepin KePiH3.

PaindanaH

CybyjXeJntkiuHIn XblnAmdbIbHbBakbnay YwH XHe NnTahbH yCTHe KApbIK Tycipy yuiH, cybyj KaNaFbI backapy KaJIKaHbImen XabdkTaNfH.

a. ⅢamdbKOCY/ΘUIPY

UamTymecinBaccahb3，uamdapkaHaabbl.

TMyMeicH TaBb da baccabH3, wamdap ewei.

b. MoToPdBi KOCY/ΘUHPY

POWER Tymecin 6acbHb3, COHa Tytih TapTkbiw aenKi KbldAmdbkneH icke KocblaBl.

TafbI da baccahbIa, TyTIH tapTkblw eWeJI.

c. Optawa XbIJaMdbIK

"2" TYImeiH 6aBbHb3, COHa TYTIN TapTkblOpTaIa JbIaMdbkneH icKe KocblaDbI

d. KofapfbjXbIJaMaDbIK

"3" TVIIMEcIH 6aCbHbI3, COHa TTVIT H TaTpTkblI XOFapFbl KblJaMdbIKNeH ICKeKocBJNaDbI

UZ - O'rnatish va foydalanish bo'yicha qo'llanma
