Mærke	SAMSUNG
Model	NK24M1030IS
Produkttype	Indbygningsemhætte
Bredde	60 cm
Dybde	50 cm
Højde	30 cm
Cirka vægt	15 kg
Strømforsyning	220-240 V / 50-60 Hz
Motoreffekt	150 W (estimat)
Maksimal luftstrøm	600 m³/h (estimat)
Antal hastigheder	3 (lav, medium, maksimal)
Belysning	LED-pære 3 W, fatning E14
Fedtfilter	Vaskbart metal
Kulfilter (valgfrit)	Skift hver 4. måned, ikke vaskbart
Udsugningstype	Sugende (udvendig) eller recirkulation (med kulfilter)
Minimum sikkerhedsafstand (elektrisk)	50 cm
Minimum sikkerhedsafstand (gas/blandet)	65 cm
Rengøring	Fugtig klud og neutralt rengøringsmiddel, brug ikke alkohol
Reparerbarhed	Reservedele tilgængelige (pære, filtre)

Ofte stillede spørgsmål - NK24M1030IS SAMSUNG

Hvordan installeres emhætten NK24M1030IS ?

Installationen skal udføres af en professionel. Overhold minimumsafstandene: 50 cm over en elektrisk kogeplade, 65 cm for en gaskogeplade. Følg vejledningen for tilslutning til strøm og udsugning.

Er der brug for en aftrækskanal til sugeversionen?

Ja, til sugeversionen skal emhætten tilsluttes en udvendig aftrækskanal (medfølger ikke). Rørets diameter skal passe til tilslutningsstudsen.

Hvordan rengøres fedtfilteret?

Metal-fedtfilteret rengøres en gang om måneden. Det kan vaskes i hånden med et mildt rengøringsmiddel eller i opvaskemaskinen ved lav temperatur (hurtig program). Bemærk: opvaskemaskinen kan misfarve filteret, men påvirker ikke effektiviteten.

Hvornår skal kulfilteret skiftes?

Kulfilteret skal udskiftes mindst hver 4. måned, eller tidligere ved intensiv brug. Det kan ikke renses eller regenereres.

Hvordan udskiftes pæren?

Tag stikket ud af emhætten og lad pæren køle af. Fjern sugegitteret, skru den gamle pære ud og udskift den med en ny LED-pære 3W, fatning E14, 220-240V. Sæt gitteret på plads igen.

Kan jeg bruge emhætten uden fedtfilteret?

Nej, fedtfilteret er obligatorisk for at beskytte motoren og forhindre brandfare. Brug aldrig emhætten uden dette filter.

Hvorfor stopper emhætten af sig selv?

Emhætten har ingen automatisk stopfunktion. Hvis den stopper, kontroller strømforsyning og sikringer. Kontakt kundeservice, hvis problemet fortsætter.

Emhætten larmer, er det normalt?

En vis støj er normal. Sørg for, at aftrækskanalen er korrekt installeret, og at filtrene er rene. Hvis støjen er for høj, kontroller, at der intet blokerer ventilationen.

Hvordan skifter man fra sugetilstand til recirkulationstilstand?

For at bruge emhætten i recirkulationstilstand skal du installere et aktivt kulfilter (medfølger ikke) efter at have fjernet fedtfilteret. Luften bliver afedtet og deodoriseret, før den sendes tilbage i rummet.

Kan jeg bestille en reservedel hos Samsung?

Ja, reservedele som filtre og pærer er tilgængelige på Samsungs kundeservicewebsted eller hos autoriserede servicecentre.

BRUGSANVISNING NK24M1030IS SAMSUNG

DA Bruger- og monteringsvejledning

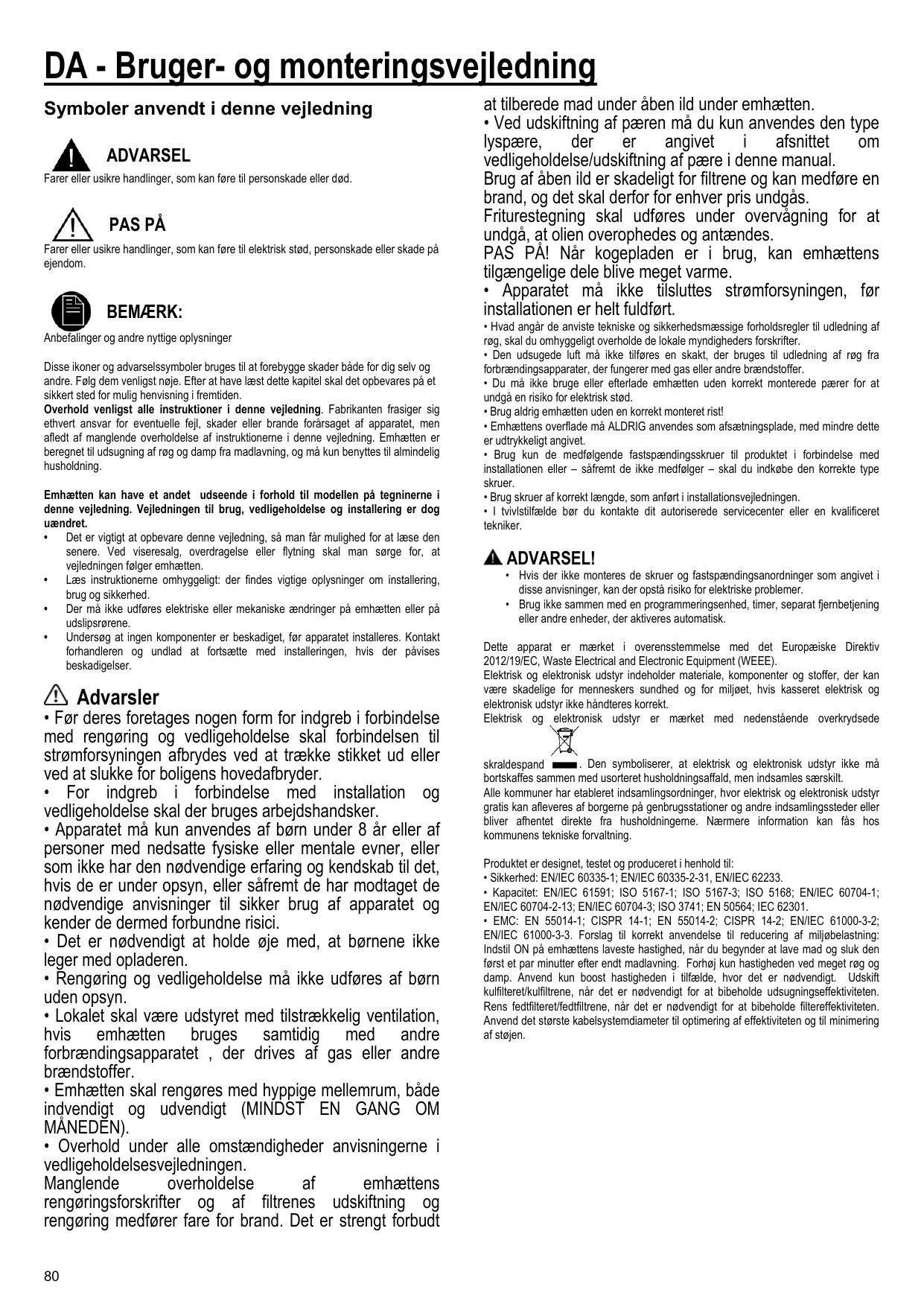

DA - Bruger- og monteringsvejledning

Symboler anvendt i denne vejledning

ADVARSEL

Farer eller usikre handlinger, som kan føre til personskade eller død.

PAS PÅ

Farer eller usikre handlinger, som kan føre til elektrisk stød, personskade eller skade på ejendom.

BEMÆRK:

Anbefalinger og andre nyttige oplysninger

Disse ikoner og advarselssymboler bruges til at forebygge skader både for dig selv og andre. Følg dem venligst nøje. Efter at have læst dette kapitel skal det opbevares på et sikkert sted for mulig henvisning i fremtiden.

Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig husholdning.

Emhætten kan have et andet udseende i forhold til modellen på tegningerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installering er dog uændret.

Det er vigtigt at opbevare denne vejledning, så man får mulighed for at læse den senere. Ved videresalg, overdragelse eller flytning skal man sørge for, at vejledningen følger emhætten. - Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installering, brug og sikkerhed. - Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på udslipsrørene. - Undersøg at ingen komponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsætte med installeringen, hvis der påvises beskadigelser.

Advarsler

• Før der foretages nogen form for indgreb i forbindelse med rengøring og vedligeholdelse skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.
• For indgreb i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.
• Apparatet må kun anvendes af børn under 8 år eller af personer med nedsatte fysiske eller mentale evner, eller som ikke har den nødvendige erfaring og kendskab til det, hvis de er under opsyn, eller såfremt de har modtaget de nødvendige anvisninger til sikker brug af apparatet og kender de dermed forbundne risici.
• Det er nødvendigt at holde øje med, at børnene ikke leger med opladeren.
• Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.
• Lokalet skal være udstyret med tilstrækkelig ventilation, hvis emhætten bruges samtidig med andre forbrændingsapparater, der drives af gas eller andre brændstoffer.
• Emhætten skal rengøres med hyppige mellemrum, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN).
• Overhold under alle omstændigheder anvisningerne i vedligeholdelsesvejledningen.

Manglende overholdelse af emhættens rengøringsforskrifter og af filtrene udskiftning og rengøring medfører fare for brand. Det er strengt forbudt

at tilberede mad under åben ild under emhætten.

• Ved udskiftning af pæren må du kun anvende den type lyspære, der er angivet i afsnittet om vedligeholdelse/udskiftning af pære i denne manual. Brug af åben ild er skadeligt for filtrene og kan medføre en brand, og det skal derfor for enhver pris undgås.

Friturestegning skal udføres under overvågning for at undgå, at olien overophedes og antændes.

PAS PÅ! Når kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.

• Apparatet må ikke tilsluttes strømforsyningen, før installationen er helt fuldført.
• Hvad angår de anviste tekniske og sikkerhedsmæssige forholdsregler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskrifter.
• Den udsugede luft må ikke tilføres en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brændstoffer.
• Du må ikke bruge eller efterlade emhætten uden korrekt monterede pærer for at undgå en risiko for elektrisk stød.
• Brug aldrig emhætten uden en korrekt monteret rist!
• Emhættens overflade må ALDRIG anvendes som afsætningsplade, medmindre dette er udtrykkeligt angivet.
• Brug kun de medfølgende fastspændingsskruer til produkter i forbindelse med installationen eller - såfremt de ikke medfølger - skal du indkøbe den korrekte type skruer.
• Brug skruer af korrekt længde, som anført i installationsvejledningen.
• I tvivlstilfælde bør du kontakte dit autoriserede servicecenter eller en kvalificeret tekniker.

ADVARSEL!

• Hvis der ikke monteres de skruer og fastspændingsanordninger som angivet i disse anvisninger, kan der opstå risiko for elektriske problemer.
• Brug ikke sammen med en programmeringsenhed, timer, separat fjernbetjening eller andre enheder, der aktiveres automatisk.

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående overkrydsede

skraldespand. Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis indleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljøbelastning: Indstil ON på emhættens laveste hastighed, når du begynder at lave mad og sluk den et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost-hastigheden i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt for at bibeholde udsugningseffektiviteten. Rens fedtfiltret/fedtfiltrene, når det er nødvendigt for at bibeholde filtereffektiviteten. Anvend den største kanaldiameter til optimering af effektiviteten og til minimering af støjen.

Brug

Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig husholdning.

Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirkulation.

Udsugningsudgave

Dampen ledes udenfor vha. et aftræksrør fastgjort til samleflangen.

OBS!

Udledningsrøret leveres ikke, og skal købes.

Aftræksrørets diameter skal svare til diameteren på forbindelsesringen.

OBS!

Hvis emhætten er udstyret med kulfiltre, skal disse filtre fjernes.

Tilslut emhætten til aftræksrør og aftrækshullet i væggen, som skal have en diameter, der passer til luftudugningen (studsflange).

Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og støjen øges betydeligt.

Producenten fralægger sig ethvert ansvar i forbindelse hermed.

! Benyt et rør, der er så kort som muligt. ! Benyt et rør, der har så få kurver som muligt (max. vinkel på kurven: 90°). ! Undgå drastiske ændringer i rørets tværsnit.

Filtrerende udgave

Den indsugede luft affedtes, og lugten fjernes, før luften sendes tilbage i lokalet. For at benytte emhætten i denne udgave skal der monteres et supplerende filtreringssystem baseret på aktivt kul.

Installering

Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 50 cm ved elektriske kogeplader og ikke under 65 cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader. Hvis gaskomfurets vejledning angiver en større afstand, skal denne overholdes.

! Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal også være let tilgængelig efter installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et område, der også er let tilgængeligt efter installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sikrer fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer.

OBS!

Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet, og der udføres kontrol af korrekt funktion.

Emhætten er udstyret med en speciel forsyningsledning; hvis denne ledning beskadiges, skal den bestilles hos den tekniske service.

Montering

Før installering:

• Undersøg, at det købte produkt har passende dimensioner til det valgte installeringssted. Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med emhætten (se også det relevante afsnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at anvende emhætten i den filtrerende udgave. Sørg for, at der ikke (af transporthensyn) er tilbehør i emhætten (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.

Denne type emhætte skal indbygges i et skab eller en anden form for støttestruktur.

Vedligeholdelse

Rengøring

Ved rengøring må der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengøringsmidler i flydende form. ANVEND IKKE VÆRKTØJ ELLER ANDET UDSTYR TIL RENGØRING.

Undgå brug af produkter indeholdende slibemidler. Benyt ALDRIG sprit!

Anvend arbejdshandsker til alle vedligeholdelsesindgreb.

Fedtfilter

Fig. 8-13

Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres en gang om måneden med milde rengøringsmidler; filteret kan også vaskes i opvaskemaskine ved lav temperatur og på et kort opvaskeprogram.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Træk i fjederhåndtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave)

Fig. 12

Filteret opfanger lugt fra madlavning.

Kulfilteret skal udskiftes hver 4. måned, hvis emhætten ikke benyttes intensivt, eller oftere.

Kulfilteret kan IKKE vaskes eller genanvendes.

Fjern fedtfilteret.

Indsæt et kulfilter i hver side, og fastgør til emhætten.

Sæt fedtfilteret på plads igen.

Køb af kulfilter

Kulfilteret kan købes på supportservice hjemmesiden eller ved Samsung

servicecentre. Der henvises til oplysningerne på den sidste side i denne vejledning.

Udskiftning af lyspærerne

Afbryd apparatet fra el-nettet.

Pas på! Sørg for at pærerne er kolde før de berøres.

Træk udtræksskaften helt ud.

Fjern udsugningsristen for at få adgang til rummet med pærer.

Fjern den beskadigede pære og udskift med en ny pære (jvf. den nedenstående tabel):

Lampe	Effekt (W)		Fatning
	3		E14
Spænding (V)		Dimension (mm)
220-240		35x102 (Diameter x Længde)
Kode ILCOS D (i henhold til IEC 61231)
DRBB/C-3-220-240-E14-35/102

Genmonter risten.

Hvis belysningen ikke fungerer, skal man kontrollere, at lampen er korrekt indsat i fatningen, før der rettes henvendelse til et servicecenter.

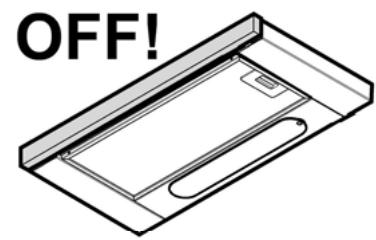

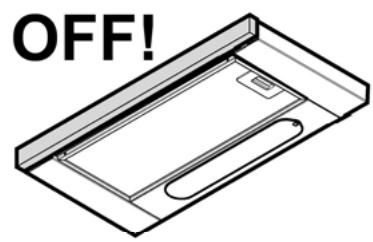

Funktion

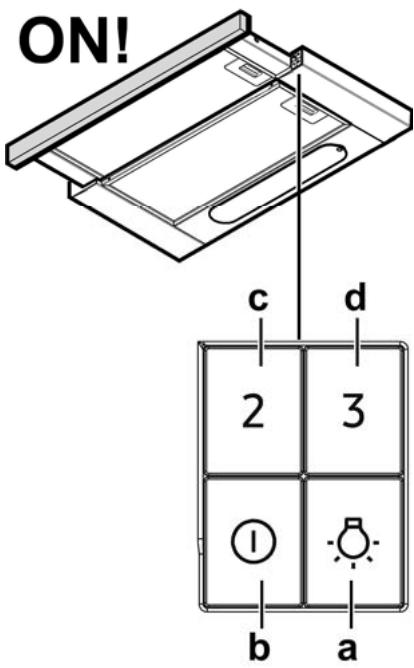

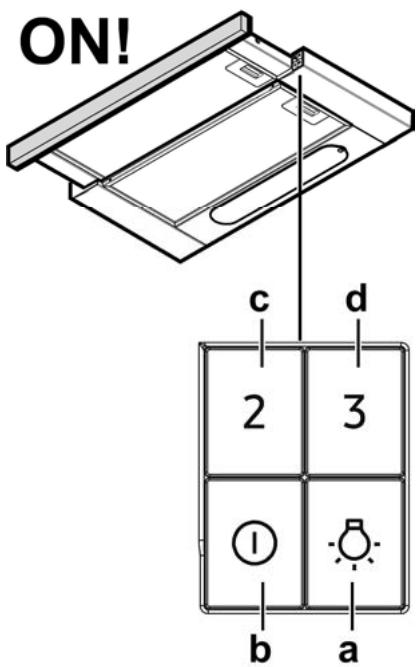

Emhætten er udstyret med et betjeningspanel med mulighed for regulering af sugestyrken og lys til oplysning af kogeområdet.

a. Lys ON/OFF

Tryk på knappen Lys, og lamperne tænder.

Tryk igen på knappen Lys, og lamperne slukker.

b. Udsugningsmotor ON/OFF

Tryk på knappen POWER, og udsugningen aktiveres på den indstillede hastighed.

Tryk igen for at slukke udsugningen.

c. Medium hastighed

Tryk på tasten "2", og udsugningen aktiveres på medium hastighed.

d. Maksimal hastighed

Tryk på tasten "3", og udsugningen aktiveres på maksimal hastighed.

VÆR OPMÆRKSOM: Hettens tilgængelige dele kan blive varme, når kogetoppen er i drift.

Brug et rør med færrest mulige vinkler (vinklen må aldrig være skarpere end 90°). Undgå drastiske ændringer i rørets tværsnit.

Filterversion

Før man kobler ventilatorstrømkredsen til strømnettet og fastslår, at alt fungerer korrekt, skal man altid kontrollere, at strømledningen er korrekt monteret.

Ventilatoren har en speciel strømledning; hvis den beskadiges, skal man henvende sig til kundeservice for at købe en ny.

Montering

Før installationen:

Hvis belysningen ikke virker, kontroller at pærerne er sat korrekt på plads, før du kontakter teknisk assistance.
