Marque	SAMSUNG
Modelo	NK24M1030IS
Tipo de producto	Campana extractora encastrable
Ancho	60 cm
Profundidad	50 cm
Alto	30 cm
Peso aproximado	15 kg
Alimentación	220-240 V / 50-60 Hz
Potencia del motor	150 W (estimación)
Caudal de aire máximo	600 m³/h (estimación)
Número de velocidades	3 (baja, media, máxima)
Iluminación	Bombilla LED 3 W, casquillo E14
Filtro de grasa	Metálico lavable en lavavajillas
Filtro de carbón (opcional)	Cambiar cada 4 meses, no lavable
Tipo de evacuación	Extractora (exterior) o recirculación (con filtro de carbón)
Distancia de seguridad mínima (eléctrica)	50 cm
Distancia de seguridad mínima (gas/mixta)	65 cm
Limpieza	Paño húmedo y detergente neutro, no usar alcohol
Reparabilidad	Piezas de repuesto disponibles (bombilla, filtros)

Preguntas frecuentes - NK24M1030IS SAMSUNG

¿Cómo instalar la campana NK24M1030IS?

La instalación debe ser realizada por un profesional. Respete las distancias mínimas: 50 cm sobre una placa eléctrica, 65 cm para una placa de gas. Siga las instrucciones del manual para la conexión eléctrica y la evacuación.

¿Es necesario un conducto de evacuación para la versión extractora?

Sí, para la versión extractora, debe conectar la campana a un conducto de evacuación exterior (no incluido). El diámetro del tubo debe corresponder a la brida de conexión.

¿Cómo limpiar el filtro de grasa?

El filtro de grasa metálico se limpia una vez al mes. Puede lavarlo a mano con un detergente no agresivo o en lavavajillas a baja temperatura (ciclo rápido). Atención, el lavavajillas puede decolorar el filtro pero no altera su eficacia.

¿Cuándo cambiar el filtro de carbón?

El filtro de carbón debe reemplazarse cada 4 meses como máximo, o antes si se usa intensivamente. No se puede limpiar ni regenerar.

¿Cómo reemplazar la bombilla?

Desconecte la campana y deje enfriar la bombilla. Retire la rejilla de aspiración, desenrosque la bombilla vieja y reemplácela por una nueva de tipo LED 3W, casquillo E14, 220-240V. Vuelva a colocar la rejilla.

¿Puedo usar la campana sin el filtro de grasa?

No, el filtro de grasa es obligatorio para proteger el motor y evitar riesgos de incendio. Nunca use la campana sin este filtro.

¿Por qué la campana se apaga sola?

La campana no tiene función de apagado automático. Si se apaga, verifique la alimentación eléctrica y los fusibles. Contacte al servicio postventa si el problema persiste.

La campana hace ruido, ¿es normal?

Cierto nivel de ruido es normal. Asegúrese de que el conducto de evacuación esté bien instalado y los filtros estén limpios. Si el ruido es excesivo, verifique que nada obstruya la ventilación.

¿Cómo pasar del modo extractor al modo recirculación?

Para usar la campana en modo recirculación, instale un filtro de carbón activo (no incluido) después de retirar el filtro de grasa. El aire se desengrasará y desodorizará antes de ser devuelto a la habitación.

¿Puedo pedir una pieza de repuesto a Samsung?

Sí, las piezas como los filtros y las bombillas están disponibles en el sitio SAV Samsung o en los centros de asistencia autorizados.

MANUAL DE USUARIO NK24M1030IS SAMSUNG

Montaje y modo de empleo

Montaje y modo de empleo

Símbolos utilizados en este manual

ADVERTENCIA

Peligros o prácticas inseguras que podrían dar lugar a lesiones personales o la muerte.

ATENCIÓN

Peligros o prácticas inseguras que podrían dar lugar a descargas eléctricas, lesiones o daños a la propiedad.

NOTA

Consejos e instrucciones útiles

Estos iconos y símbolos de advertencia sirven para prevenir lesiones tanto suyas como de otras personas. Por favor, sígalos al pie de la letra. Después de leer este capítulo, guárdelo en un lugar seguro para posibles referencias en el futuro.

Aténgase estrictamente a las instrucciones del presente manual. Se declina toda responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones contenidas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.

La campana puede ser diferente a los dibujos de este manual, aunque las instrucciones para su uso, el mantenimiento y la instalación son las mismas.

• Es importante guardar este manual para poder consultarlo si fuera necesario. En caso de venta, de cesión o de mudanza, asegúrese de que quede junto al producto. Lea atentamente las instrucciones: contienen información importante sobre la instalación, el uso y la seguridad.
• No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape.
• Antes de instalar el aparato, compruebe que todas sus partes no estén dañadas. En caso contrario, llame al revendedor y no realice la instalación.

Advertencias

• Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.
• Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
• El aparato puede ser usado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, siempre que estén bajo vigilancia o después de que hayan recibido instrucción relacionada con el uso seguro del aparato y la comprensión de los peligros inherentes a este.
• Los niños deben ser supervisados para asegurar que no jueguen con el aparato.
• La limpieza y el mantenimiento no deben ser realizados por niños sin la debida supervisión.
• La habitación debe estar suficientemente ventilada cuando la campana se usa contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.
• La campana debe ser limpiada con frecuencia, tanto internamente como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.
• La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza de los filtros puede comportar riesgo de incendios.
• Está estrictamente prohibido flamear los alimentos bajo la campana.
• Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.

El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, deben evitarse en cualquier caso.

Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego.

ATENCIÓN: Cuando la placa de cocción está funcionando, las partes accesibles de la campana pueden calentarse.

• No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.
• En cuanto a las medidas sociales y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.
• El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.
• No usar ni dejar la campana sin las luces correctamente instaladas, bajo el posible riesgo de descarga eléctrica.
• No usar nunca la campana sin la rejilla montada correctamente.
• La campana nunca debe utilizarse como una superficie de apoyo, a menos que así se indique especialmente.
• Utilizar solo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.
• En caso de duda, consultar el centro de asistencia autorizado o un personal calificado similar.

¡ATENCIÓN!

• Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones, se puede incurrir en riesgos de naturaleza eléctrica.
• No usar con un programador, temporizador, mando a distancia separado o cualquier dispositivo que se active automáticamente.

Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE).

La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.

El símbolo en el producto o en los documentos que se incluyen con el producto indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para eliminación de residuos. Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.

Aparato diseñado, probado y fabricado de acuerdo con:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y manténgala en marcha durante unos minutos después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor, y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para tener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual para optimizar el rendimiento y minimizar el ruido.

Utilización

La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.

La campana está diseñada para ser realizada tanto en la forma de extracción al exterior como por la forma de recirculante o filtrado de interior.

Versión aspirante

El vapor es evacuado hacia el exterior a través de un tubo de escape introducido en el aro de sujeción que se encontraría arriba de la campana.

¡ATENCIÓN!

El diámetro del tubo de escape debe ser igual al diámetro del aro de sujeción.

¡ATENCIÓN!

Si la campana está provista de FILTRO de carbón, hay que SACARLO.

Conectar la campana a los tubos y a los orificios de escape de pared con diámetro equivalente a la salida del aire (brida de empalme).

El uso de tubos u orificios de escape de pared con diámetro inferior determina una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.

Se declina toda responsabilidad.

Utilice un conducto cuya longitud sea la mínima indispensable. ¡Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°)! Evite los cambios drásticos en la sección del conducto.

Versión filtrante

El aire aspirado será desengrasado y desodorizado antes de ser devuelto a la habitación.

Para usar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.

Instalación

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50 cm en el caso de cocinas eléctricas y de 65 cm en el caso de cocinas a gas o mixtas.

Si las instrucciones de instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerla en consideración.

Conexión eléctrica

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si se suministra con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, incluso después de la instalación. Si no se suministra con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, incluso después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurar la desconexión completa de la red en el caso de la categoría de sobretensión III, conforme con las reglas de instalación.

¡ATENCIÓN!

Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red esté montado correctamente.

La campana está provista de un cable de alimentación especial; si el cable se daña, solicite uno nuevo al Servicio de Asistencia Técnica.

Montaje

Antes de comenzar con la instalación:

• Asegurarse de que el producto adquirido sea de las dimensiones apropiadas para la zona de instalación escogida.
• Quitar el/los filtro/s al carbón activo (*) si es provisto (ver el párrafo relativo). Este/tos va/van montado/s nuevamente si se desea utilizar la campana en versión filtrante.
• Verificar que en el interior de la campana no haya (por motivos de transporte) materiales suministrados (como por ejemplo bolsas con tornillos ( ), garantías ( ) etc.), eventualmente quitarlos y conservarlos.

Este modelo de campana está diseñado para encajar en un mueble o cualquier otro soporte.

Mantenimiento

Limpieza

Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. NO UTILICE UTENSILIOS O INSTRUMENTOS PARA LA LIMPIEZA. No utilice productos que contengan abrasivos. NO UTILICE ALCOHOL. NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO.

Para todas las operaciones de mantenimiento, usar guantes de trabajo.

Filtro antigrasa

Fig. 8-13

Retiene las partículas de grasa producidas cuando se cocina.

El filtro antigrasa metálico debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajillas, el filtro antigrasa metálico puede destenirse, pero sus características de filtrado no cambian absolutamente.

Para desmontar el filtro antigrasa, tire de la manija de desenganche.

Filtro de carbón activo (solamente para la versión recirculante) Fig. 12

Retiene los olores desagradables producidos por la cocción de alimentos.

La saturación del carbón activado ocurre después de más o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso, es necesario sustituir el cartucho al menos cada 4 meses.

No puede lavarse ni reciclarse.

Quite los filtros antigrasa.

Aplique un filtro de carbón por lado y enganchelo en la campana extractora.

Ponga de nuevo los filtros antigrasa.

Compra del filtro de carbón

El filtro de carbón se puede comprar en el sitio web del Servicio de Asistencia o en los Centros de Asistencia de Samsung. Consulte la información que aparece en la última página de este manual.

Sustitución de la lámpara

Desconecte el aparato de la red eléctrica.

¡Atención! Antes de tocar las lámparas, asegúrese de que estén frías.

Extraiga el cajón.

Quite la rejilla de aspiración para acceder al hueco donde están las lámparas.

Retire la lámpara dañada y sustitúyala con una nueva (consulte la tabla que se encuentra abajo):

Lámpara	Potencia (W)		Enchufe
	3		E14
Tensión (V)		Dimisión (mm)
220-240		35x102 (Diámetro x Longitud)
Código ILCOS D (de acuerdo con IEC 61231)
DRBB/C-3-220-240-E14-35/102

Vuelva a montar la rejilla.

Si la iluminación no funciona, antes de llamar al servicio de asistencia técnica, revise que las lámparas estén correctamente instaladas.

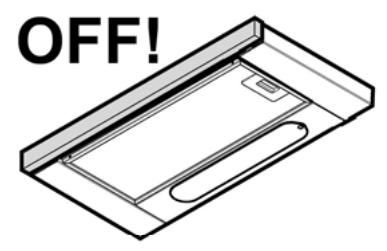

Funcionamiento

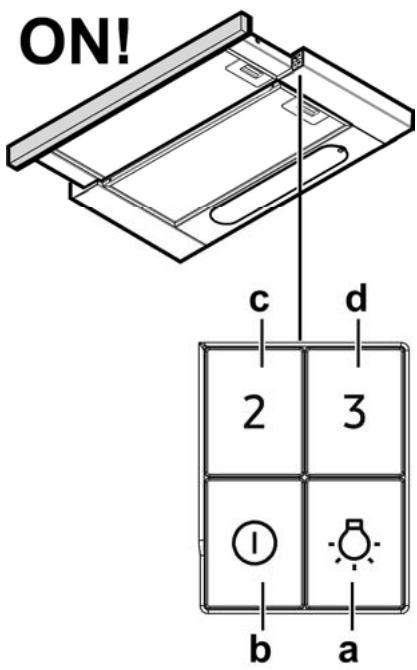

La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción.

a. Luces ON/OFF

Presione el pulsador Luces y las lámparas se encenderán.

Presione el pulsador Luces de nuevo y las lámparas se apagarán.

b. Motor de aspiración ON/OFF

Presione el pulsador POWER y se activará la aspiración a la velocidad preconfigurada.

Presione de nuevo para apagar la aspiración.

c. Velocidad media

Presione el pulsador "2" y la aspiración será activada a velocidad media.

d. Velocidad máxima

Presione el pulsador "3" y la aspiración se activa a velocidad máxima.

Si el extractor está dotado de filtros de carbón activo, estos deberán ser retirados.

Conectar el extractor a los tubos y orificios de descarga de la pared con diámetro equivalente a la salida de aire (falange de unión).

Para la limpieza, utilizar un paño humedecido con detergentes líquidos neutros. Evitar el uso de productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!

Compra del filtro de carbono

El filtro de carbono solo podrá adquirirse en el sitio web del Servicio de Asistencia o en los Centros de Asistencia Samsung. Consultar las informaciones referidas en la última página de este manual.

b. Motor de aspiración ON/OFF

Presione el botón POWER y se activa la aspiración a la velocidad preestablecida.
