Márka	SAMSUNG
Modell	NK24M1030IS
Terméktípus	Beépíthető páraelszívó
Szélesség	60 cm
Mélység	50 cm
Magasság	30 cm
Hozzávetőleges súly	15 kg
Tápellátás	220-240 V / 50-60 Hz
Motorteljesítmény	150 W (becsült)
Maximális légáramlás	600 m³/h (becsült)
Sebességfokozatok száma	3 (alacsony, közepes, maximális)
Világítás	LED izzó 3 W, E14 foglalat
Zsírszűrő	Mosogatógépben mosható fém
Szénszűrő (opcionális)	4 havonta cserélni, nem mosható
Elszívás típusa	Elszívó (külső) vagy recirkulációs (szénszűrővel)
Minimális biztonsági távolság (elektromos)	50 cm
Minimális biztonsági távolság (gáz/vegyes)	65 cm
Tisztítás	Nedves ruhával és semleges tisztítószerrel, ne használjon alkoholt
Javíthatóság	Alkatrészek elérhetők (izzó, szűrők)

Gyakran ismételt kérdések - NK24M1030IS SAMSUNG

Hogyan kell telepíteni az NK24M1030IS páraelszívót?

A telepítést szakembernek kell végeznie. Tartsa be a minimális távolságokat: 50 cm elektromos főzőlap felett, 65 cm gázfőzőlap felett. Kövesse a használati útmutató utasításait az elektromos csatlakoztatáshoz és az elszíváshoz.

Szükséges egy elszívócső a külső elszívásos változathoz?

Igen, a külső elszívásos változathoz csatlakoztatnia kell a páraelszívót egy külső elszívócsőhöz (nem tartozék). A cső átmérőjének meg kell egyeznie a csatlakozó karimával.

Hogyan kell tisztítani a zsírszűrőt?

A fém zsírszűrőt havonta egyszer kell tisztítani. Kézzel is mosható nem agresszív tisztítószerrel, vagy alacsony hőmérsékleten mosogatógépben (gyors program). Vigyázat, a mosogatógép elszínezheti a szűrőt, de nem befolyásolja a hatékonyságát.

Mikor kell cserélni a szénszűrőt?

A szénszűrőt legfeljebb 4 havonta kell cserélni, vagy korábban intenzív használat esetén. Nem tisztítható és nem regenerálható.

Hogyan kell cserélni az izzót?

Húzza ki a páraelszívót, és hagyja kihűlni az izzót. Távolítsa el a szívórácsot, csavarja ki a régi izzót, és cserélje ki egy új, LED 3W, E14 foglalatú, 220-240V típusú izzóra. Helyezze vissza a rácsot.

Használhatom a páraelszívót a zsírszűrő nélkül?

Nem, a zsírszűrő kötelező a motor védelme és a tűzveszély elkerülése érdekében. Soha ne használja a páraelszívót e szűrő nélkül.

Miért áll le magától a páraelszívó?

A páraelszívónak nincs automatikus leállítási funkciója. Ha leáll, ellenőrizze az áramellátást és a biztosítékokat. Lépjen kapcsolatba az ügyfélszolgálattal, ha a probléma továbbra is fennáll.

A páraelszívó zajos, ez normális?

Bizonyos zajszint normális. Győződjön meg arról, hogy az elszívócső megfelelően van felszerelve, és a szűrők tiszták. Ha a zaj túlzott, ellenőrizze, hogy semmi nem akadályozza a szellőzést.

Hogyan váltok elszívó üzemmódról recirkulációs üzemmódra?

A recirkulációs üzemmódhoz szereljen be egy aktív szénszűrőt (nem tartozék), miután eltávolította a zsírszűrőt. A levegő zsírtalanításra és szagtalanításra kerül, mielőtt visszakerül a helyiségbe.

Rendelhetek alkatrészt a Samsungtól?

Igen, olyan alkatrészek, mint a szűrők és izzók, elérhetők a Samsung SAV webhelyén vagy a hivatalos szervizközpontokban.

HASZNÁLATI ÚTMUTATÓ NK24M1030IS SAMSUNG

HU Felszerelési és használati utasítás

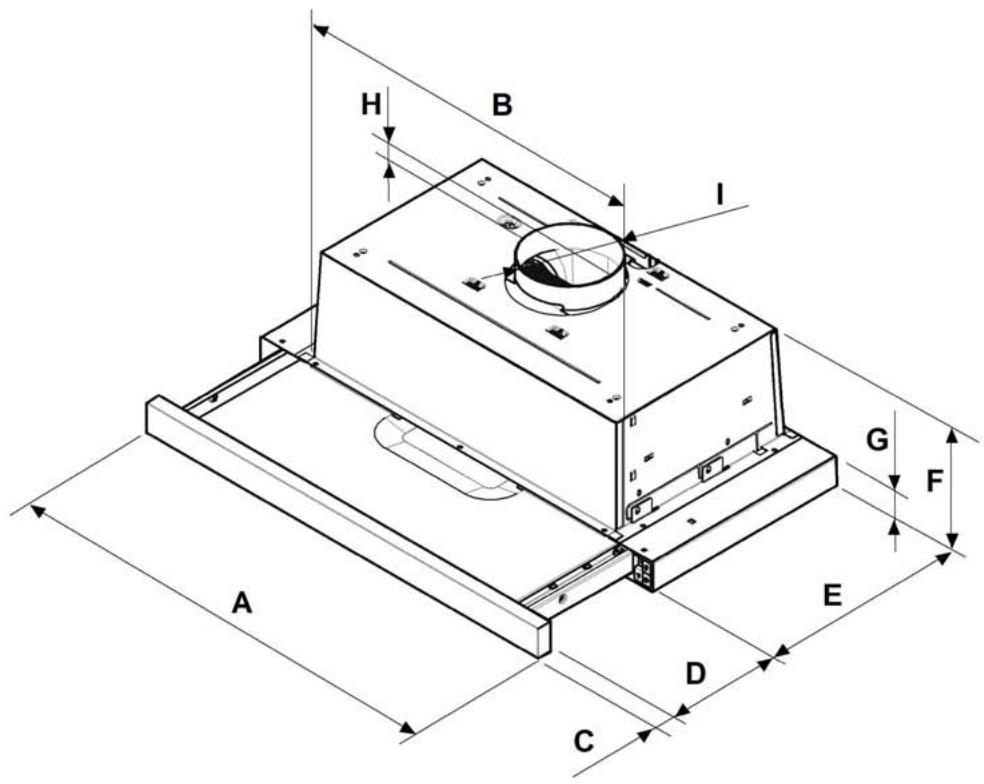

	NK36M1030IS	NK24M1030IS NK24M1030IB
A	89.8 cm	59.8 cm
B	76 cm	46 cm
C	2.1 cm
D	0-15.5 cm
E	28 cm
F	18 cm
G	4 cm
H	3.1 cm
I	Ø 12 cm

Helyezze be a zsírszűrőt.

HU - Felszerelési és használati utasítás

A kézikönyvben használt szimbólumok

FIGYELMEZTETÉS

Potenciális veszélyek vagy eljárások, melyek baleseteket vagy károkat okozhatnak.

FIGYELEM!

Potenciális veszélyek vagy eljárások, melyek áramütéshez, balesetekhez vagy vagyoni károkhoz vezethetnek.

MEGJEGYZÉS

Hasznos tanácsok és útmutatások

Ezek a szimbólumok hozzájárulnak ahhoz, hogy elkerülhetők legyenek az Önt és másokat sújtó balesetek. Kérjük, pontosan kövesse ezeket. A fejezet elolvasása után tartsa azt biztonságos helyen, hogy elérhető legyen egy esetleges későbbi felhasználás céljából.

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. A páraelszívó a főzési pára és füst elszívására szolgál, kizárólag háztartási használatra.

Az elszívó esztétikai megjelenésében eltérhet a jelen kézikönyv ábráin szereplőtől, de a használati, karbantartási és felszerelési utasítások nem változnak.

• Fontos, hogy ezt a kézikönyvet megőrizze, hogy bármikor tájékozódhasson belőle. Eladás, átadás vagy költözés esetén gondoskodjon arról, hogy a kézikönyv a termékkel együtt maradjon.
• Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük a telepítésre, a használatra és a biztonságra vonatkozóan.
• Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket.
• A berendezés beszerelésének megkezdése előtt győződjön meg róla, hogy minden alkatrész sérülésmentes-e. Ellenkező esetben forduljon a viszonteladóhoz, és ne szerelje fel a berendezést.

Figyelmeztetés

• Bármilyen tisztítási és karbantartási művelet megkezdése előtt a készüléket le kell választani az elektromos hálózatról! Húzza ki a készülék villásdugóját, vagy áramtalanítsa a háztartási elosztódoboz főkapcsolóját lekapcsolva!

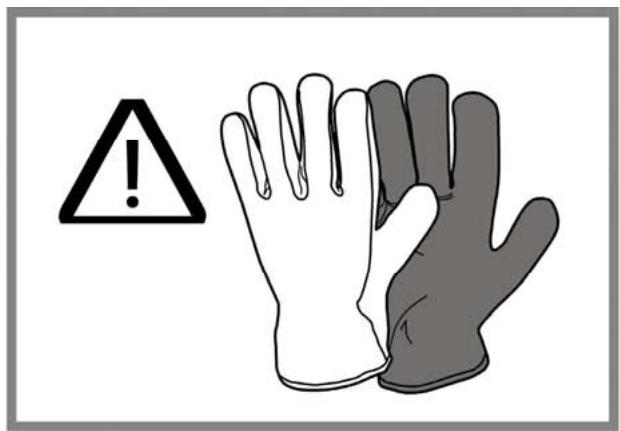

• Minden beszerelési és karbantartási munkálathoz használjon munkavédelmi kesztyűt!
• A készüléket 8 éven felüli gyerekek, valamint a csökkent fizikális, érzékszervi és szellemi képességekkel bíró személyek, illetve azok, akik nem rendelkeznek megfelelő tudással és tapasztalattal, kizárólag megfelelő felügyelet mellett használhatják, illetve abban az esetben, ha megfelelő útmutatást kaptak a készülék biztonságos használatát illetően és megértették a készülék használatával járó kockázatokat!
• Ne engedje, hogy a gyermekek játsszanak a készülékkel!
• A készülék tisztítását és karbantartását gyermekek csak felügyelet mellett végezhetik!
• Az elszívó más, gáz- vagy egyéb tüzelőanyagú készülékkel való egyidejű használata esetén biztosítani kell a helyiség megfelelő szellőzését!
• Az elszívót mind belül, mind kívül (LEGALÁBB HAVONTA EGYSZER) rendszeres gyakorisággal tisztítani kell!
• A kézikönyvben feltüntetett karbantartási utasításokat minden esetben tartsa be!
• Az elszívó tisztítási előírásainak, valamint a szűrők cseréjének és tisztításának figyelmen kívül hagyása tűzveszélyt okoz! Az elszívó alatt szigorúan tilos nyílt lángon készíteni ételt!
• Az izzó cseréjéhez kizárólag az e kézikönyv „karbantartás - izzócsere” c. részben megadott típusú izzót használjon!

A nyílt láng használata károsítja a szűrőket és tűzveszélyt okozhat, ezért minden esetben kerülni kell a nyílt láng használatát!

Ne hagyja őrizetlenül a sütést, mert a túlhevült olaj meggyulladhat!

FIGYELEM! A főzőlap működése közben az elszívó hozzáférhető részei felforrósodhatnak!

• Ne csatlakoztassa a készüléket az elektromos hálózatra, amíg a beszerelést teljesen el nem végezte!
• A füstelvezetéshez szükséges műszaki és biztonsági intézkedéseket illetően, az illetékes helyi hatóságok vonatkozó rendeleteit szigorúan tartsa be!
• A keringetett levegőt nem szabad a gáz- vagy egyéb égéstermék üzemű készülékek füstelvezetéshez használt csőben szállítani!
• Ne használja az elszívót helytelenül felszerelt lámpával, illetve ne hagyja azt lámpa nélkül, mert áramütést okozhat!
• Soha ne használja az elszívót felszerelt rostély nélkül!
• Az elszívót SOHA ne használja tárolófelületként, hacsak az ilyen célra való használata nincs egyértelműen jelezve!
• Beszereléshez kizárólag a készülékhez mellékelt csavarokat használja! Amennyiben a csavar nem része a csomagnak, ügyeljen a megfelelő típusú csavarok beszerzésére! A beszerelési útmutatóban feltüntetett, megfelelő hosszúságú csavarokat használjon!
• Kétség esetén kérjen tájékoztatást a szakszerviztől, vagy hasonló képességű személyzettől!

FIGYELEM!

A csavarok és rögzítő elemek nem az útmutató szerinti felhelyezése áramütés-veszélyt okozhat! - Ne használja programozóval, időzítővel, külön távirányítóval vagy bármilyen más olyan eszközzel, amelyik automatikusan kapcsol be.

A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EC európai irányelvben (WEEE) foglalt előírásoknak.

A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett

— jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta.

A berendezést a következő szabványoknak megfelelően tervezték, gyártották, és ellenőrizték:

Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - Elektromágneses összeférhetőség EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2: EN/IEC 61000-3-2; EN/IEC 61000-3-3.

A megfelelő használatot és a környezetre gyakorolt káros hatás mérséklését elősegítő javaslatok: Az elszívót a minimum sebességen kapcsolja be akkor, amikor a főzést megkezdi, és hagyja néhány percig üzemelni még azt követően is, hogy a főzést befejezte. A berendezést csak akkor kapcsolja nagyobb sebességfokozatra, ha a főzés közben nagy mennyiségű füst vagy gőz keletkezik, és csak akkor használja az intenzív sebességet, ha arra ténylegesen szükség van. Cserélje ki a szénszűrőket akkor, amikor a berendezés jelzi ennek szükségességét, így biztosíthatja, hogy a készülék hatékonyan nyeli el a szagokat. A megfelelő szűrőképesség biztosítása érdekében cserélje a zsírszűrőt akkor, amikor a berendezés erre figyelmeztet. A hatékonyság növelése és a zajszint csökkentése érdekében tanácsos a jelen útmutató által megadott maximális csőátmérőket alkalmazni.

Használat

A páraelszívó a főzési pára és füst elszívására szolgál, kizárólag háztartási használatra.

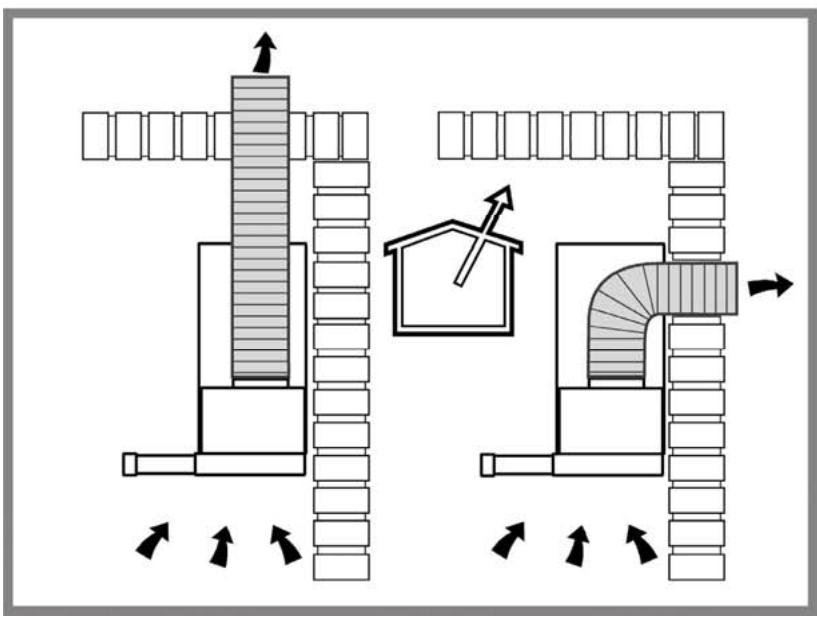

Az elszívót úgy tervezték, hogy kivezetett üzemmódban a szabadba történő kibocsátással, vagy filteres, keringtetett üzemmódban működhessen.

Beszívó

A gőzök kivezetése a gyűjtőkarimához rögzített vezetékszakaszon történik.

FIGYELEM!

Kivezetőcső nincs a csomagban, külön kell azt megvennie.

Az elvezetőcső átmérője az összekötőgyűrű átmérőjével azonos kell legyen

FIGYELEM!

Amennyiben az elszívó szénfilteres, szükséges annak kiemelése.

Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó karima) azonos átmérőjű kivezető csőhöz.

A kisebb átmérőjű cső használata az elszívás hatásfokának csökkenését és a készülék zajszintjének drasztikus növekedéséhez vezet.

Ezért ezzel kapcsolatban felelősséget nem vállalunk.

! Minimális hosszúságú csővezetéket használjon. ! A csővezeték a lehető legkevesebb hajlattal rendelkezzen (maximális hajlásszög: 90°). ! Kerülje a cső deformálását.

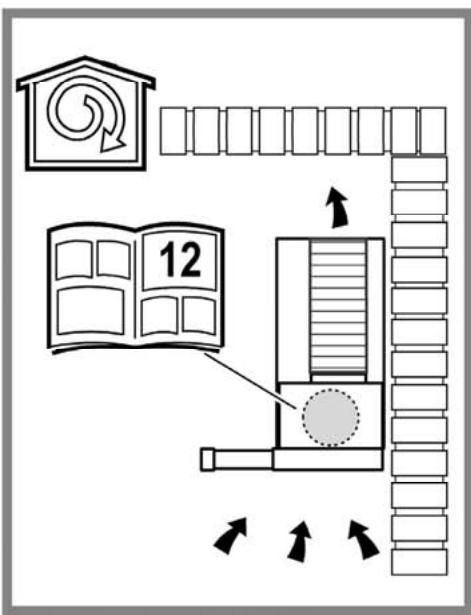

Szűrőverzió

Az elszívott levegő zsírtalanítása, majd szagtalanítása kerül, mielőtt a terembe visszaáramoltatása kerülne. Az elszívó ilyen üzemmódban való használatához szükséges további, aktív szén alapú szűrőrendszer installálása.

Felszerelés

A főzőkészülék felülete és a konyhai szagelszívó legalsó része közötti minimális távolság nem lehet kisebb, mint 50cm elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésű főzőlap esetén.

Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kell figyelembe venni.

Villamos bekötés

A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető, szereljen be egy szabványos, képpólusú megszakítót akár a beszerelést követően is, amely túláram-kategória esetén biztosítja a hálózatról való teljes leválasztását, a telepítési szabályoknak megfelelően.

FIGYELEM!

Mielőtt az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése szabályos-e.

Az elszívó speciális kábellel rendelkezik, melynek sérülése esetén cseréjét kérje a szakszerviztől.

Felszerelés

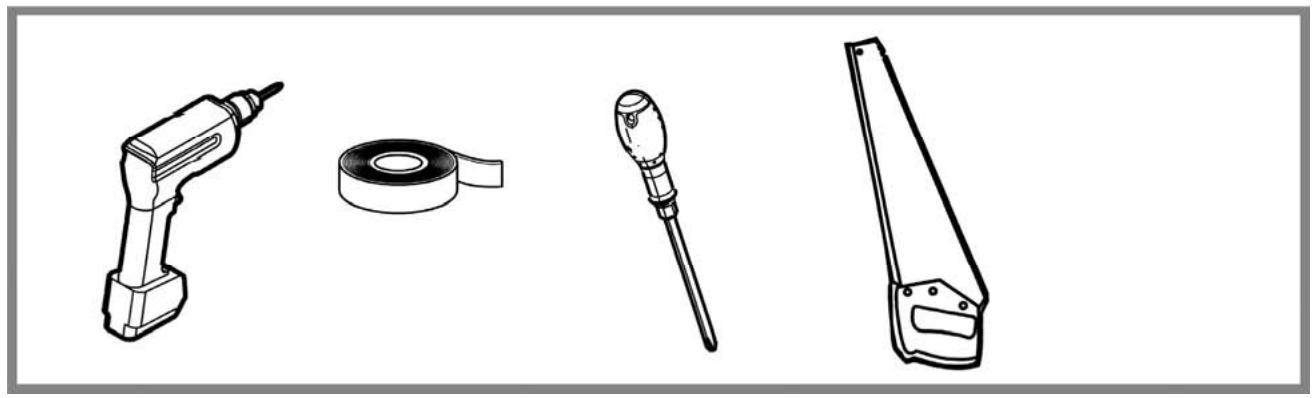

Mielőtt a telepítést elkezdené:

Ellenőrizze, hogy a megvásárolt termék a kiválasztott telepítési helynek megfelelő méretű-e. - Vegye le az aktív szenes filtereket, ha van a gépen (lásd a vonatkozó bekezdést). Ezt csak akkor kell visszaszerelni, ha az elszívót keringtetett üzemmódban kívánja használni. Ellenőrizze, hogy az elszívó belsejében nem maradtak-e (szállítási igények miatt) tartozékok (például csavarokat tartalmazó zacskók, garanciaokmány stb.); ha igen, vegye ki és őrizze meg.

Ezt a készüléktípust fali bútorba vagy más tartószerkezetbe való beépítésre tervezték.

Karbantartás

Tisztítás

A tisztításhoz KIZÁRÓLAG semleges folyékony mosószerrel átitatott nedves ruhát használjon. A TISZTÍTÁSHOZ NINCS SZÜKSÉG SEMMILYEN ESZKÖZRE. Kerülje a súrolószert tartalmazó mosószerek használatát. NE HASZNÁLJON ALKOHOLT! Minden karbantartási folyamathoz viseljen munkavédelmi kesztyűt.

Zsírszűrő

8-13. ábra

Visszatartja a főzésből eredő zsírrészecskéket.

Havonta egyszer nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony hőfokon és rövid ciklussal el kell mosogatni.

Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem változtat hatékonyságán.

A zsírszűrő leszereléséhez húzza meg a rugós horgot.

Szénszűrő (csak keringtetett változat esetén)

Magában tartja a főzőből származó kellemetlen szagokat.

A szénfilter telítődése többé-kevésbé hosszú idő alatt történik meg, a tűzhely típusától és a zsírszűrő tisztogatásának rendszerességétől függően. Mindenképpen cserélni kell a betétet legalább négyhavonként.

Nem lehet kimosni vagy regenerálni.

Vegye ki a zsírszűrőket.

Mindkét oldalra helyezzen fel egy szénfiltert, és rögzítse az elszívóhoz.

Helyezze vissza a zsírszűrőket.

A szénszűrő megvásárlása

A szénszűrőt az ügyfélszolgálat weboldalán, vagy a Samsung ügyfélszolgálatain lehet megvásárolni. Nézze át a kézikönyv utolsó oldalán olvasható információkat.

Égőcsere

Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból.

Figyelem! Mielőtt a lámpákhoz érne, győződjön meg róla, hogy hidegek-e.

Húzza ki teljesen a kihúzható fiókot.

A világítótestekhez az elszívó rács leszerelése után férhet hozzá.

Távolítsa el a sérült lámpát, és helyettesítse egy újjal (tanulmányozza az alábbi táblázatot):

Izzó	Teljesítmény (W)		Fogalat
	3		E14
Tápfeszültseg (V)		Méret (mm)
220-240		35x102 (átmérő x hossz)
Kód ILCOS D (az IEC 61231 szabványnak megfeleloen)
DRBB/C-3-220-240-E14-35/102

Szerelje vissza a rostélyt.

Amennyiben a világítás nem működik, mielőtt a műszaki szervizszolgálatot hívná, ellenőrizze, hogy az égők helyesen illeszkednek-e a foglalatba.

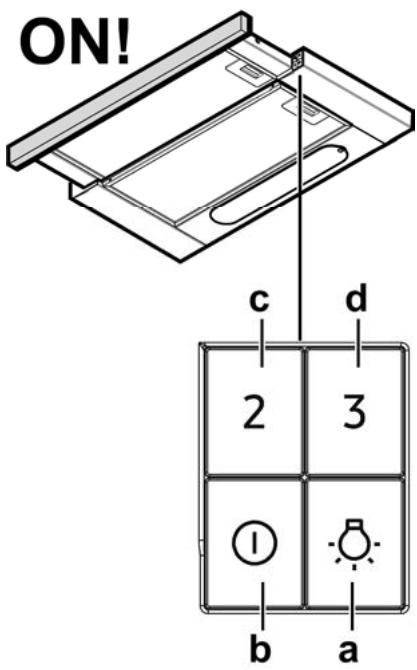

Az elszívó szíváserősség-szabályozóval és főzőlapvilágítás-kapcsolóval ellátott kezelőpanellel rendelkezik.

a. ON/OFF lámpák

Nyomja be a Lámpák gombot, ekkor kigyulladnak a lámpák.

Nyomja meg ismét a Lámpák gombot, ekkor kikapcsolnak a lámpák.

b. ON/OFF elszívó motor

Nyomja meg a POWER gombot, ekkor bekapcsol az elszívás a beállított sebességen.

Ismét nyomja meg az elszívás kikapcsolásához.

c. Közepes sebesség

Nyomja meg a „2" gombot, ekkor közepes sebességen fog működni az elszívás.

d. Maximum sebesség

Nyomja meg a „3" gombot, ekkor maximális sebességen fog működni az elszívás.
