NK24M1030IS - Exaustor SAMSUNG - Manual de utilização gratuito

Marca	SAMSUNG
Modelo	NK24M1030IS
Tipo de produto	Exaustor aspirante embutível
Largura	60 cm
Profundidade	50 cm
Altura	30 cm
Peso aproximado	15 kg
Alimentação	220-240 V / 50-60 Hz
Potência do motor	150 W (estimativa)
Fluxo de ar máximo	600 m³/h (estimativa)
Número de velocidades	3 (baixa, média, máxima)
Iluminação	Lâmpada LED 3 W, casquilho E14
Filtro de gordura	Metálico lavável na máquina de lavar louça
Filtro de carvão (opcional)	A substituir a cada 4 meses, não lavável
Tipo de evacuação	Aspirante (exterior) ou recirculação (com filtro de carvão)
Distância mínima de segurança (elétrico)	50 cm
Distância mínima de segurança (gás/misto)	65 cm
Limpeza	Pano húmido e detergente neutro, não usar álcool
Reparabilidade	Peças sobresselentes disponíveis (lâmpada, filtros)

Perguntas frequentes - NK24M1030IS SAMSUNG

Como instalar o exaustor NK24M1030IS?

A instalação deve ser feita por um profissional. Respeite as distâncias mínimas: 50 cm acima de uma placa elétrica, 65 cm para uma placa a gás. Siga as instruções do manual para a ligação elétrica e evacuação.

É necessário um duto de evacuação para a versão aspirante?

Sim, para a versão aspirante, deve ligar o exaustor a um duto de evacuação exterior (não fornecido). O diâmetro do tubo deve corresponder ao flange de ligação.

Como limpar o filtro de gordura?

O filtro de gordura metálico limpa-se uma vez por mês. Pode lavá-lo à mão com um detergente não agressivo ou na máquina de lavar louça a baixa temperatura (ciclo rápido). Atenção, a máquina de lavar louça pode descolorir o filtro mas não altera a sua eficácia.

Quando substituir o filtro de carvão?

O filtro de carvão deve ser substituído a cada 4 meses no máximo, ou mais cedo em caso de uso intensivo. Não pode ser limpo nem regenerado.

Como substituir a lâmpada?

Desligue o exaustor e deixe a lâmpada arrefecer. Retire a grelha de aspiração, desenrosque a lâmpada antiga e substitua-a por uma nova do tipo LED 3W, casquilho E14, 220-240V. Coloque a grelha de volta.

Posso usar o exaustor sem o filtro de gordura?

Não, o filtro de gordura é obrigatório para proteger o motor e evitar riscos de incêndio. Nunca use o exaustor sem este filtro.

Por que o exaustor para sozinho?

O exaustor não tem função de paragem automática. Se parar, verifique a alimentação elétrica e os fusíveis. Contacte o serviço pós-venda se o problema persistir.

O exaustor faz barulho, é normal?

Um certo nível de ruído é normal. Certifique-se de que o duto de evacuação está bem instalado e que os filtros estão limpos. Se o ruído for excessivo, verifique se nada obstrui a ventilação.

Como passar do modo aspirante para o modo recirculação?

Para usar o exaustor em modo recirculação, instale um filtro de carvão ativado (não fornecido) depois de retirar o filtro de gordura. O ar será desengordurado e desodorizado antes de ser devolvido à divisão.

Posso encomendar uma peça sobresselente à Samsung?

Sim, as peças como os filtros e as lâmpadas estão disponíveis no site SAV Samsung ou nos centros de assistência autorizados.

MANUAL DE UTILIZADOR NK24M1030IS SAMSUNG

PT Instruções para instalação e utilização

RU Instruções de montagem e utilização

UK Instruções de montagem e utilização

RO Instruções de montagem e utilização

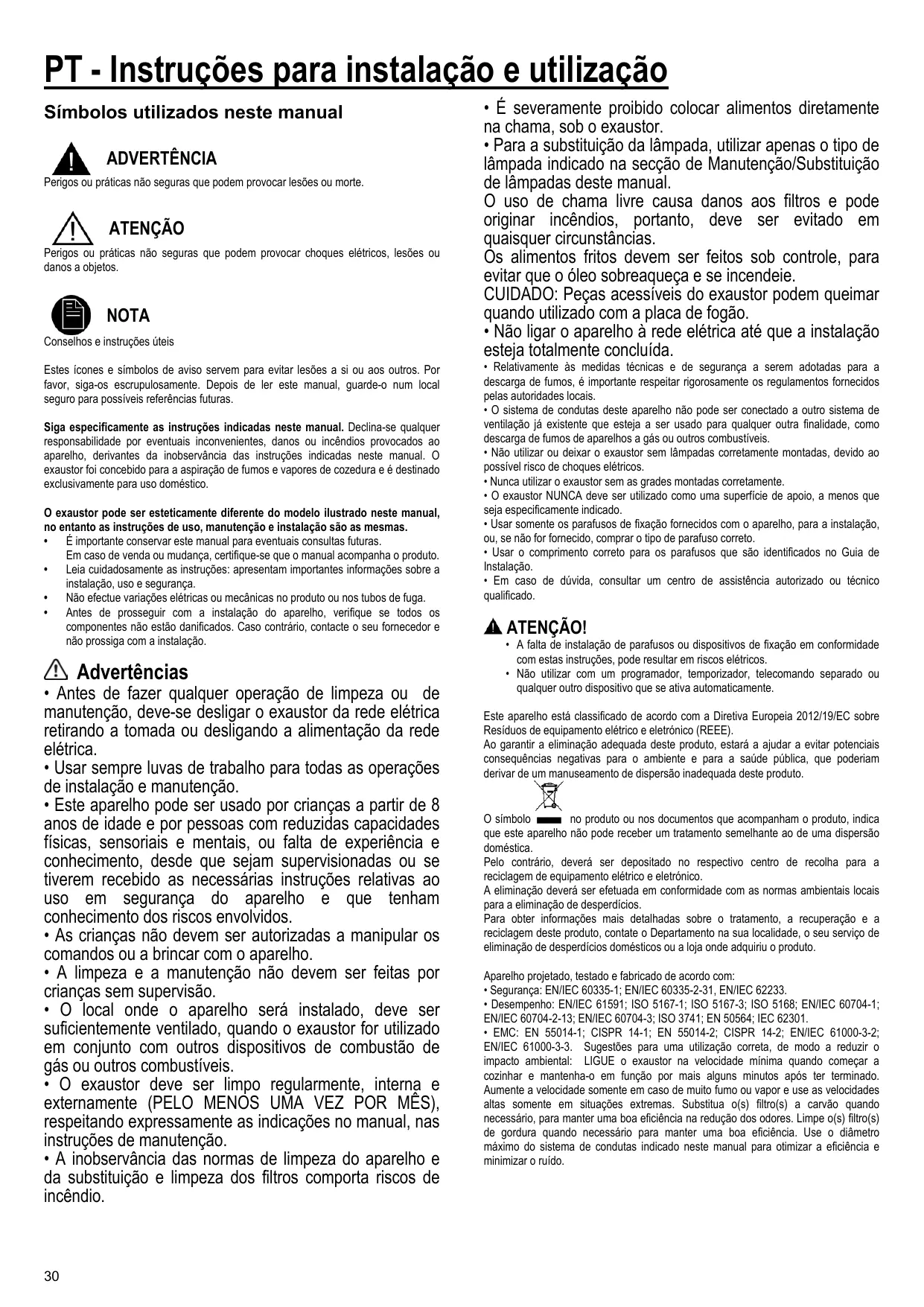

PT - Instruções para instalação e utilização

Símbolos utilizados neste manual

ADVERTÊNCIA

Perigos ou práticas não seguras que podem provocar lesões ou morte.

ATENÇÃO

Perigos ou práticas não seguras que podem provocar choques elétricos, lesões ou danos a objetos.

NOTA

Conselhos e instruções úteis

Estes ícones e símbolos de aviso servem para evitar lesões a si ou a outros. Por favor, siga-os escrupulosamente. Depois de ler este manual, guarde-o num local seguro para possíveis referências futuras.

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso doméstico.

O exaustor pode ser esteticamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as mesmas.

• É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certifique-se de que o manual acompanha o produto.
• Leia cuidadosamente as instruções: elas contêm importantes informações sobre a instalação, uso e segurança.
• Não efetue variações elétricas ou mecânicas no produto ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

Advertências

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
• Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.
• As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho será instalado deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilize o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.

CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizadas com a placa de fogão.

• Não ligar o aparelho à rede elétrica antes que a instalação esteja totalmente concluída.
• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O sistema de exaustão do aparelho não pode ser conectado a outros sistemas de ventilação já existentes que estejam a ser usados para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis.
• Não utilize ou deixe o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.
• Nunca utilize o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que seja especificamente indicado.
• Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não fornecidos, comprar o tipo de parafuso correto.
• Usar o complemento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consultar um centro de assistência autorizada ou um técnico especializado.

ATENÇÃO!

• A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções pode resultar em riscos elétricos.
• Não utilize com um programador, temporizador, controle remoto separado ou qualquer outro dispositivo que se ative automaticamente.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de Equipamentos Elétricos e Eletrônicos (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento ou dispersão inadequada deste produto.

O símbolo no produto ou nos documentos que acompanham o produto indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrônico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o departamento na sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em funcionamento por mais alguns minutos antes de terminar. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) de carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

Uso

O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e destina-se exclusivamente para uso doméstico.

O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão evacuação para o exterior: Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se sobre o exaustor.

ATENÇÃO!

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

ATENÇÃO!

O uso de tubos ou orifícios de descarga de parede com diâmetro inferior pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruído.

Não nos responsabilizamos a este respeito.

Utilizar um tubo condutor com comprimento não inferior ao indicado. Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°). Evitar alterações drásticas da seção do tubo (diâmetro).

Versão recirculação

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão, é necessário instalar um sistema de filtragem adicional à base de carvão ativado.

Instalação

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50 cm no caso de fogões elétricos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Conexão elétrica

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇÃO!

Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar o seu funcionamento, e verificar se o cabo de rede está montado corretamente.

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao serviço de assistência técnica.

Montagem

Antes de iniciar a instalação:

• Verificar que o produto adquirido tem as dimensões adequadas para a área escolhida de instalação.
• Tirar o(s) filtro(s) de carvão ativado (*) se fornecidos (ver também o parágrafo relativo). Este(s) deve(m) ser remontado(s) somente caso se deseje utilizar o exaustor na versão filtrante.
• Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos ( ), garantias ( ) etc.). Caso haja, tirar e conservar.

Este tipo de exaustor deve ser embutido num nicho ou em suporte adequado.

Manutenção

Limpeza

Para todas as operações de manutenção, utilizar luvas de trabalho.

Filtro antigordura

Fig. 8-13

Capta as partículas de gordura provenientes da cozedura.

O filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou na máquina de lavar louça a baixas temperaturas, com um ciclo breve recomendado. O filtro metálico para a gordura pode perder cor com as lavagens na máquina de lavar louça, mas as suas características de filtração não se alteram. Para desmontar o filtro antigordura, puxe o puxador de libertação com mola.

Filtro de carvão ativo (só para a versão filtrante)

Fig. 12

Retém os odores desagradáveis produzidos durante a preparação de alimentos. A saturação do filtro de carvão ativado verifica-se em tempos mais ou menos prolongados, dependendo do tipo de cozedura e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 meses. Não pode ser lavado ou regenerado.

Retire os filtros anti-gordura.

Aplique o carvão por um lado e encaixe no exaustor.

Coloque novamente os filtros anti-gordura.

Substituição das lâmpadas

Desligue o aparelho da rede elétrica;

Atenção! Antes de tocar nas lâmpadas, certifique-se de que estão frias.

Retire a lâmpada danificada e substitua-a por uma nova (consultar a tabela abaixo):

Lâmpada	Potência (W)		Tomada
	3		E14
Tensão (V)		Dimensão (mm)
220-240		35x102 (Diâmetro x Complemento)
Código ILCOS D (de accordo com IEC 61231)
DRBB/C-3-220-240-E14-35/102

Volte a montar a grelha.

Se a iluminação não funcionar, verifique se as lâmpadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.

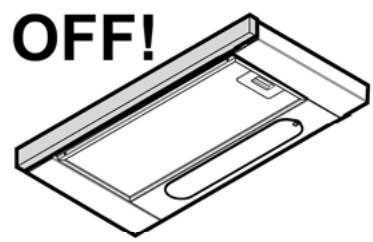

Funcionamento

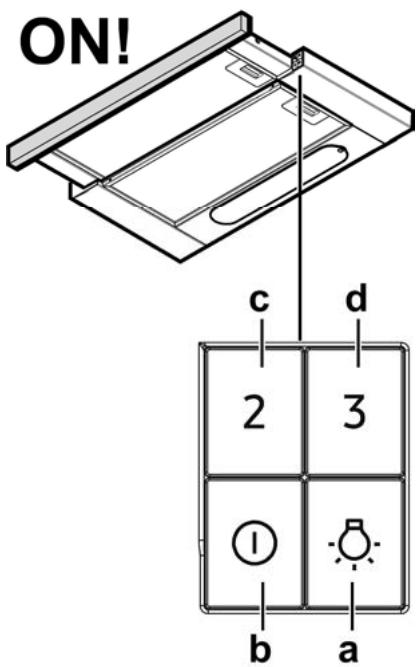

O exaustor vem equipado com um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

a. Luzes ON/OFF

Pressionar o botão Luzes e as lâmpadas acendem-se.

Pressionar o botão Luzes novamente e as lâmpadas desligam-se.

b. Motor de aspiração ON/OFF.

Pressionar o botão para ativar a aspiração à velocidade configurada.

Pressionar novamente para desligar a aspiração.

c. Velocidade média

Pressionar o botão "2" e a aspiração está ativada à velocidade média.

d. Velocidade máxima

Pressionar o botão "3" e a aspiração está ativada à velocidade máxima.
