Producttype	Dakairconditioner met geïntegreerde LED-verlichting
Merk	Dometic
Model	FreshLight 2200
Productnummer	9102900165
Koelcapaciteit (ISO 5151)	2050 W
Maximaal verwarmingsvermogen	2700 W
Voedingsspanning	230 V~ / 50 Hz
Stroomopname in koelmodus	4,1 A
Stroomopname in verwarmingsmodus	5,2 A
Koelmiddel	R-407c
Beschermingsklasse	IP X4
Afmetingen (L x B x H)	1105 x 758 x 210 mm (hoogte boven het dak)
Gewicht	ca. 42 kg
Maximaal volume van de binnenruimte (geïsoleerd voertuig)	25 m³
Ventilatiesnelheden	4 standen + automatische modus
Klimaatregelingsmodi	Automatisch, Koeling, Verwarming, Luchtcirculatie, Ventilatie, Ontvochtiging
LED-verlichting	Ja, dimbaar
Zonwering	Verduisteringsgordijn en zonnescherm (handmatig)
Afstandsbediening	Ja, met digitaal display en programmeerbare functies
Extra functies	Timer, Slaap, I Feel, klok, verlichtingsregeling
Filters	2 wasbare filters + actief koolfilter (jaarlijkse vervanging)
Onderhoud en reiniging	Regelmatige reiniging van filters, controle van condensafvoeren
Garantie	Toepasselijke wettelijke garantie

Veelgestelde vragen - FRESHLIGHT 2200 DOMETIC

Hoe schakel ik de dakairconditioner FreshLight 2200 in en uit?

Om de airconditioner in te schakelen, druk kort op de toets ① op het bedieningspaneel of op de toets ON/OFF van de afstandsbediening. Om uit te schakelen, druk opnieuw. De airconditioner kan in de slaapstand worden gezet.

Hoe stel ik de gewenste temperatuur in?

Gebruik de toetsen + of - op de afstandsbediening om de temperatuur aan te passen tussen 16°C en 31°C. Druk op SET om de instelling te bevestigen.

Hoe programmeer ik de timer (programmeerbare klok)?

Druk op de toets TIMER om de inschakeltijd (ON) en/of uitschakeltijd (OFF) in te stellen. Gebruik +/- om aan te passen, druk daarna op SET om te bevestigen. De programmering wordt gewist door 5 keer op TIMER te drukken.

Wat moet ik doen als de airconditioner niet koelt?

Controleer of de modus Koeling is geselecteerd en of de buitentemperatuur lager is dan 52°C. Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn. Als het probleem aanhoudt, neem dan contact op met een gespecialiseerde werkplaats.

Hoe reinig ik de filters van de airconditioner?

Verwijder handmatig het beschermdeksel, daarna het filter. Reinig het met een zeepoplossing, spoel af en laat drogen. Plaats het droge filter terug. Vervang het actieve koolfilter eenmaal per jaar.

Hoe vervang ik de batterijen van de afstandsbediening?

Schuif het deksel van het batterijvak aan de achterkant van de afstandsbediening open. Vervang de batterijen door twee batterijen type AAA, let op de polariteit. Sluit het deksel.

Hoe gebruik ik de Slaapfunctie?

Stel de gewenste temperatuur in en druk op de toets SLEEP. De temperatuur wordt na één uur automatisch verlaagd met 1°C en na twee uur met 2°C.

Hoe stel ik de zonwering van het dakluik in?

De zonwering wordt handmatig bediend. Het verduisteringsgordijn blokkeert het licht, het zonnescherm beschermt tegen zonnestraling. Sluit het verduisteringsgordijn niet volledig in de volle zon om warmteophoping te voorkomen.

Wat is het temperatuurbereik van de airconditioner?

De airconditioner werkt bij buitentemperaturen van 0°C tot 52°C. Voor verwarming wordt aanbevolen om het te gebruiken bij temperaturen boven +2°C.

Kan ik de airconditioner gebruiken tijdens het rijden?

Ja, met de DC WAECO uitbreidingsset (optioneel) kan de airconditioner tijdens de rit worden gebruikt. Zonder deze set wordt gebruik tijdens het rijden afgeraden.

GEBRUIKSAANWIJZING FRESHLIGHT 2200 DOMETIC

DE Dachklimaanlage Bedienungsanleitung. 8
EN Air conditioning roof unit Operating manual 38
FR Climatisationurde toit Notice d'utilisation 67
Aire acondicionado de techo ES Instrucciones de uso 98
IT Climatizzatore a fatto Istruzioni per l'uso 129
NL Airconditioning voor dakinbouw Gebruiksanawijzing 158
DA Klimaanlag til tagmontering Betjeningsvejledning 187
SV Takmonterad klimatanlaggning Bruksanvisning 216
NO Takmontert klimaanlege Bruksanvisning 244
FI Kattooilmastointilaitteisto Käyttoohje 271
RU HaKpbIshbI KOnDnCNoHep HNCTpykUnia PO 3KcPnyatau. . . 298
PL Klimatyzator dachowy Instrukcja obslugi 329

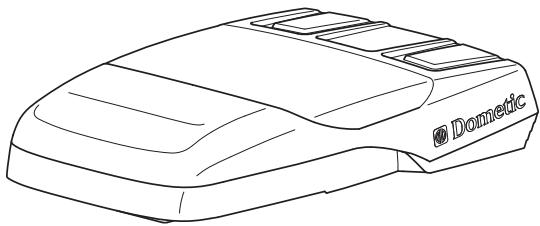

Dometic FreshLight

Lees deze handleiding voor de montage en ingebruikneming zorgvuldig door en bewaar deze. Geef de handleiding bij doorverkoop van het toestel door aan de koper.

Inhoudsopgave

1 Verklaring van de symbolen 159
2 Veiligheidsinstructures 160

2.1 Essentieleveiligheid 160
2.2 Veiligheid bij het gebruik van het toestel 161

3 Doelgroep van deze handleiding 162

4 Omvang van de levering 162
5 Toebehoren 162
6 Gebruik volgens de voorschriften 163
7 Technische beschrijving. 163

7.1 Componenten 164
7.2 Bedieningspaneel 165
7.3 Afstandsbediening 166
7.4 Klimaatmodi 168
7.5 Extra functies 169

8 Voor het eerste gezruik. 169
9 De airco dakunit bedienen 170

9.1 Essentiele instructies voor de bediening 170
9.2 Deafstandsbediening gebruiken 171
9.3 Instructie voor een better gebruik 172
9.4 De airco dakunit in- en uitschakelen 172
9.5 De klimaatmodus selecteren 173
9.6 De vent.-stand handmatig selecteren 174
9.7 De temperatuur instellen 174
9.8 De luchtverdelers instellen 175
9.9 De timerprogrammeren. 175
9.10 De sleep-functie activeren 177
9.11 Extra functie ,I feel" instellen 177
9.12 De lampen bedieren 178
9.13 De batterijen van de afstandsbediening verrangen. 178
9.14 De tijd instellen 179
9.15 De rolgordijnen gebruiken 179

10 De airco dakunit reinigen 180

11 De airco dakunit onderhoden 181
12 Storingen verhelpen 182
13 Garantie 183
14 Afvoer 184
15 Technische gegevens 186

1 Verklaring van de symbolen

WAARSCHUWING!

Veiligheidsaanwijzing: Het Niet naleven kan leiden tot overlijden of ernstig letsel.

VOORZICTHIG!

Veiligheidsaanwijzing: Het Niet naleven kan leiden tot letsel.

LET OP!

Het Niet naleven ervan kan leiden tot materièle schade en de werkung van het product beperken.

INSTRUCTIE

Aanvullende informatie voor het bedieren van het product.

Handeling: dit symbol geeft aan dat u iets要去 doen. De vereiste handelingen worden stap voor stap beschreven.
Dit symbol beschrijft het resultaat van een handeling.

afb. 1 5, pagina 3: deze aanduiding wijst u op een element in een afbeeling, in dit voorbeeld op „positie 5 in afbeeling 1 op pagina 3".

2 Veiligheidsinstructies

De fabrikant kan in de volgende gevallen nicht aansprakelijk worden gesteld voor schade:

• beschadiging van het product door mechanische invloeden en overspanningen
• veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
• gebruik voor andere dan de in de handleiding beschreiben toepassingen Hij kan in het bijzonder Niet aansprakelijk gesteld worden voor alle gevolgschade, met name ook Niet voor gevolgschade die kan ontstaan door het uitvallen van de airco dakunit.

Neem de volgende essentiele veiligheidsmaatregelen in acht bij het gebruik van elektrische toestellen, ter bescherming gegen:

• elektrische schokken
  brandgevaar
• verwondingen

2.1 Essentiele verilgheit

WAARSCHUWING!

• Elektrische toestellen zich geen spelgoed!
  Kinderen können de gelevaren die van elektrische toestellen uitgaan Niet goed inschatten. Laat kinderen nicht zonder toezicht elektrische toestellen gebruiken.
• Personen (ook kinderen) die door hun fysieke, sensorische of geestelijkke vaardigheden, of hun onervarenheid of onwetendheid nicht in staat+zijn om het producteilig te gebruiken, mogendit Niet zonder toezicht of instructie door een verantwoordelijkke persoon doeon.
• Gebruik het toestel alleen volgens de voorschriften.
• Voer geen wijzigingen of verbouwingen aan het toestel UIT!

• De installmentie, het onderhoud en reparations aan de dakaircomogen alleen door vakmensen worden uitgevoerd die met debetreffende bevaren en voorschriftenbekend+zijn. Door ondeskundige reparations hunnen grote bevaren ontstaan. Neem bij reparations contact op met het servicesteunpunt in uw land (adressen aan dechterzijde).

• Plaats de airco dakunit nicht in de buurt van ontvlambare vloeistoffen of in gesloten ruimtes.

• Zorg ervoor dat brandbare voorwerpen nicht in de buurt van de luchtuitlaat zijn opgeslagen of gemonteerd. De afstand要去 minstens 50~cm bedragen.
  Grijp Niet in ventilatie-uitlaten en streek geen vreemde voorwerpen in de airco dakunit.
• Bij brand maakt u het bovenste deksel van de airco dakunit niet los, maar gebruikt u goedgekeurde blusmiddelen. Gebruik geen water om te blussen.

LET OPI!

• Bij een aangebouwde airco dakunit mag u in geen geval met uw camper de wasstraat inrijden.
• Informeer a.u.b. bij de fabrikant van het voertuig of door de installmentatie van de airco dakunit (opbouwhoogte 210 mm) een inspectie (volgens § 19 StVZO) nodig is evenals een wijziging van de vermelding van de voertuighoogte in uw voertuigpapieren.
• Als er storingen in het koelmiddelcircuit van de airco dakunit optreden, moet de unit door een gespecialiseerde firma gecontroleerd en maar behoren gerepareerd worden. Het koelmiddel mag in geen geval in de vrij lucht worden afgelaten.

2.2 Veiligkeit bij het gebruik van het toestel

WAARSCHUWING!

• Onderbreek bij werkzaamheden aan het toestel algijd de stroomtoevoer.

LET OP!

• Gebruik de dakairco Niet bij buitentemperaturen onder 0^ . Anders bestaat er gevaar voor beschadiging door opvriezend condenswater.
• De airco dakunit is nicht geschickt voor gebruik in landbouw- en bouwmachines.
• Gebruik het toestel alleen als de behuizing en de leidingen on-beschadigdহn.

3 Doelgroep van deze handleiding

Deze gebruiksaanwijzing is bestemd voor de gebruiker van de airco dakunit.

4 Omvang van de levering

FreshLight 1600

Omschrijving	Artikelnummer
Airco dakunit Domatic FreshLight 1600	9102900207
Montagehandleiding
Gebruiksaanwijzing

FreshLight 2200

Omschrijving	Artikelnummer
Airco dakunit Domatic FreshLight 2200	9102900165
Montagehandleiding
Gebruiksaanwijzing

5 Toebehoren

Als toebehoren verkrijgbaar (niet bij de levering inbegrepen):

Omschrijving	Artikelnummer
WAECO DC-uitbreidingsset DC-kit-2	9100300001
WAECO DC-uitbreidingsset DC-kit-3	9100300002

INSTRUCTIE

Met een WAECO DC-uitbreidingsset (toebehoren) kan de dakairco Domatic FreshLight ook voor de rijmodus worden uitgebrecht.

6 Gebruik volgens de voorschriften

Met de dakairco Domatic FreshLight inclusief ingebouwd dakraam+kennen de binnenruimtes van campers en caravans met koele of warme lucht worden geklimatiseerd.

De dakairco is nicht geschickt voor de installmentie in (land)bouwmachines of dergelijkke werktoestellen. Bij te sterke trillingen kan het toestel Niet goed functioneren.

De functie van de dakairco is gegarandeerd voor temperaturen tot maximaal 52^ .

Gebruik de dakairco in de klimaatmodus „verwarmen" nied bij binnentemperaturen boven 30^ .

De verwarmingsmodus worden bij buitentemperaturen van boven de +2^ aanbevolen.

7 Technische beschrijving

De dakairco met ingebouwd raam voorziet de binnenruimte van koele of warmer ontvochtigde lucht zonder stof en vuil. Afgewerkte lucht kan door een ventilator uit de binnenruimte worden gezogen.

Twee in de luchtunit geintegreerde dimbare LED-lampen zorgen voor een aangename verlichting.

Het dakraam is uitgerust met twee rolgordijnen: het verduisteringsrolgordijn waar geen Licht door, de zonwering beschermt gegen direct zonlicht.

De dakairco worden met de afstandsbediening geregeld.

INSTRUCTIE

De dakairco kan de temperatuur in de binnenruimte van het voertuig tot op een bepaalde waarde doen dalen of verwarmen. De te bereiken temperatuur bij het koelen hangt af van het voertuigtype, de omgevingstemperatuur en het koelvermogen van uw dakairco. Onder een buitentemperatuur van 16^ koelt de dakairco Niet meer. Schakel in dit geval alleen de klimaatmodus „circulatie" in.

Bij een dalende buitentemperatuur neemt het verwarmingsvermogen van de dakairco af. De verwarmingsmodus is alleen bij temperaturen van boven de +2^ wenselijk.

7.1 Componenten

Het koelcircuit van de dakairco bestaat uit vrij hoofdcomponenten (afb. 1, pag. 2):

• Compressor (1)

De compressor zuigt het gebruikte koelmiddel R407c aan en comprimeert het. Op die manier worden de druk en daarmee ook de temperatuur van het koelmiddel verhoogd.

• Condensor (2)

De ingebouwde condensor functioneert als een koeler of warmtewisselaar. De voorbijstromende lucht neemt warmte op, het hete koelmiddelgas koelt af en worden vloeibaar.

Verdamper (3)

De verdampers koelen de voorblijstromende lucht af en ontvochtigen\ deze. Het koelmiddel neemt warmte op en verdampt.

• Ventilator (4)

De afgekoelde lucht worden in de binnenruimte van het voertuig door de ventilator via een luchtunit verd南非.

Magneetklep (5)

Via de magneetklep is het möglichk om het koelcircuit om te keren en de toegevoerde lucht te verwarmen.

Overzicht van de componenten: afb. 12, pag. 7.

7.2 Bedieningspaneel

Aan de luchtunit van de airco dakunit bevindt zich het bedieningspaneel (afb. 2, pag. 2).

Het bevat de volgende bedienings- en displayelementen:

Nr. Verklaring

1 Status-LED

brandt nicht:	de airco dakunit is uitgeschakeld
brandt oranje:	de airco dakunit staat in de stand-by-modus
brandt groen:	de airco dakunit is ingeschakeld
knippert groen:	De dakairco schakelt om maar de klimaatmodus „verwarmen" (◇) of wordt momenteel ontdooid.
brandt rood:	Alleen als de installmentie ook op 12 V==is aangesloten: de voedingsspanning van 230 V~ is Niet beschikbaar.
knippert langzaam rood:	functiestoring van de injwendige temperatuursensor E1
knippert rood:	functiestoring van de uitwendige temperatuursensor E2
knippert snel rood:	functiestoring van de uitwendige temperatuursensor E3

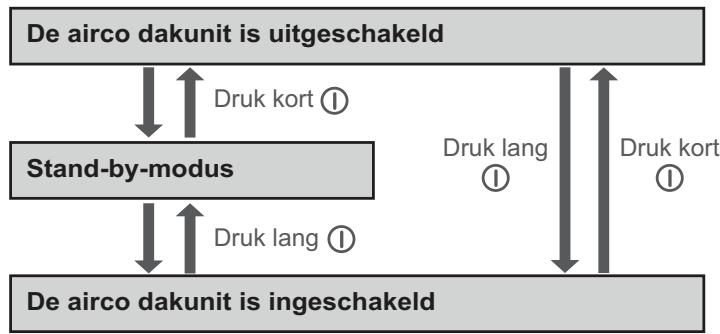

ets ①	Schakelt de airco dakunit in, uit of in de stand-by-modus
	Door het lang indrukken van de toets worden de automatische modus ingeschakeld.
ets -	Schakelt de verlichting in of uit of dimt de verlichting.
	Is alleen actief, als de airco dakunit is ingeschakeld of in de stand-by-modus staat.
-ontvanger voor de afstandsbediening

7.3 Afstandsbediening

Alle instellingen aan het toestel (bijvoorbeeld temperatuurinstelling, timerprogrammering) worden via de afstandsbediening aan de airco dakunit doorgegeven.

De volgende bedienings- en displayelementen staan op de afstandsbediening ter beschikking (afb. 3, pag. 3):

Nr. Verklaring

1	Digitaal display: geeft het volgende wee: - tijd - gewenste ruimtetemperatuur (setpoint) in °C of °F - werkelijkke ruimtetemperatuur - klimaatmodus - vent.-stand - symbolen voor actieve extra functies - batterijstatus

2	Toets ∪: de airco dakunit en afstandsbediening inschaken of in de stand-by-modus schakelen

3	Toets ∩: vent.-stand selecteren

4	Toets MODE: klimaatmodus selecteren

5	Toets CLOCK: deijd instellen

6	Toets TIMER: de timer programmeren

7	Toets SLEEP: de sleep-functie activieren. Met de sleep-functie worden het setpoint automatisch omlaaggeregeld om een aangename slaaptemperatuur te garanderen.

8	Toets SET:actuele gegevensaar de airco dakunit sturen.

9	Toets I FEEL: „I feel“-functie activeren. Met de „I feel“-functie worden het temperatuursetpoint om de 10 minutes aan de door de afstandsbediening gemeten temperatuur aangepast. De afstandsbediening要去 hiervoor maar de IR-ontvanger (afb. 2 4,/DD, page 2) aan het bedieningspaneel wijzen.
Nr.	Verklaring
10	Reset-toets Alle waarden op de standardwaarden resetten.
11	Toets ROOM: Eén keer Geeft de actuèle temperatuur van de binnenruimte wee indrukken: (symbool®wordt weergegeven). Geeft de ingestelde temperatuur wee. Nogmaals indrukken:
12	Toets LIGHT: verlichting aan de airco dakunit in- of uitschakelen. De toets LIGHT is ook bij een uitgeschakelde afstandsbediening actief.
13	Toets F°/C°: temperatuurenheid:tussen Celsius (°C) en Fahrenheit (°F) omschakelen.
14	Toets -: waarde verlagen
15	Toets +: waarde verhogen
16	Symbool □(batterijen leeg) Wordt weergegeven, als de batterijen van de afstandsbediening leeg+zijn. Vervang in dit geval de batterijen, zich „De batterijen van de afstandsbediening verrangen" op pagina 178.
17	Symbool ▲ (waarden versturen) Wordt kort weergegeven, als de afstandsbediening waarden maar de airco dakunit verstuur.

7.4 Klimaatmodi

De airco dakunit beschicht over de volgende klimaatmodi:

Klimaatmodus	Display-melding	Verklaring
Automatische modus	△	U legt de temperatuur vast, de dakairco realiseert door koelen of verwarmen deze temperatuur in de binnenruimte en regelt het benodigde ventilatorvermögen. In deze modus is de toets ⊙ inactief.
Koelen	※	U legt de temperatuur en het ventilatorvermögen vast, de airco bakunit koelt de binnenruimte tot deze temperatuur.
Verwarmen	◎	U legt de temperatuur en het ventilatorvermögen vast, de dakairco verwarmt de binnenruimte tot deze temperatuur.
Circulatie	※	U legt de ventilatorstand vast, de airco bakunit blaat koude lucht (gekoelde circulatielucht) in de binnenruimte.
Ventileren	△	De dakairco ventileert de binnenruimte, doordat de afgewerkte lucht door de ventilator uit de binnenruimte worden gezogen. Hiervoor worden de ventilatieklep geopend. In deze modus is de toets ⊙ inactief.
Luchtontvochtiging	▲	U legt de temperatuur vast, de dakairco realiseert door koelen of verwarmen van de cabinetlucht deze temperatuur in de binnenruimte, regelt het benodigde ventilatorvermögen en ontvochtigt de binnenruimte (circulatiefunctie). In deze modus is de toets ⊙ inactief.

7.5 Extra functies

De airco dakunit biedt de volgende extra functies:

Extra functie	Display-melding	Verklaring
Timer	08:00ON 1	De airco dakunit wordt op het ingestelde tijdstipingschakeld.
	20:00OFF	De airco dakunit wordt op het ingestelde tijdstipuitgeschakeld.
	08:00ON 20:00OFF	De airco dakunit wordt op de ingesteldedijdstippen in- en weeruitgeschakeld.
Sleep	·	De ingestelde temperatuur wordt na een uur met1 °C en na twee uur met 2 °C verlaagd om eenaangename slaaptemperatuur te garanderen.
I feel	IFEEL	De afstandsbediening meet deruimtetemperatuur en geeft de gemeten waardeom de 10 minuten door aan de airco dakunit. Deairco dakunit past de gewenste temperatuur aandeze gemeten waarde aan.De afstandsbediening moet hiervoor maar de IR-ontvanger (afb. 2 4, paging 2) aan hetbedieningspaneel wijzen.

8 Voor het eerste gebruik

Controles voor de ingebruikneming

Let a.u.b. op het volgende voordat u de airco dakunit inschakelt:

Controller of voedingsspanning en -frequentie overeenkomen met de waarden in de technische gegevens, zie pagina 186.
Zorg ervoor dat zowel de luchtaanzuiogopening als de luchtverdelers vrij়. Alle ventilatieroosters要去en alkijd vrij় om een optimale capacititeit van de airco dakunit te garanderen.

VOORZICHTIG! Gevaar voor verwonding!

Steek geen vingers of voorwerpen in de luchtverdelers of het aanzuigrooster.

De afstandsbediening controleren en batterijenplaatsen

Plaats de meegeleverde batterijen in het batterijvak van de afstandsbediening, zie „De batterijen van de afstandsbediening verrangen" op pagina 178.
Controller of de vier DIP-schakelaars (afb. 4, pag. 3) in de juiste stand staan.

Indien u de stand van de DIP-schakelaars heeft gewijzigd: bevestig de(APeine instelling met de resettoets (afb. 3 10, pagina 3).

De tijd instellen

Stel de actuèleijd in: zie „Deijd instellen" op pagina 179.

9 De airco dakunit bedienen

9.1 Essentiele instructies voor de bediening

De airco dakunit heeft drie bedrijfsmodi:

Bedrijfsmodus	Kenmerken
Uit	De airco dakunit is uitgeschakeld, de afstandsbediening is inactief.
Stand-by	De airco dakunit is bebruiksclarer en kan met de afstandsbediening worden ingeschakeld.
Aan	De airco dakunit klimatiseert de binnenruimte.

Aan het bedieningspaneel(Int)

• de airco dakunit in- en uitschakelen enaar de stand-by-modus schakelen.
• de verlichting in- en uitschakelen en dimmen.

Met de afstandsbediening kurz u

• de airco dakunit vanuit de stand-by-modus inschakelen en wee in de stand-by-modus schakelen.
• de verlichting in- en uitschakelen.
• instellingen uitvoeren.
• extra functies selecteren.

9.2 Deafstandsbediening gebruiken

U kurz de airco dakunit met de afstandsbediening op twee manieren bedieren:

• U kunt de waarden direct bij het instellenaar de airco dakunit versturen.
• U kunt eerst alle waarden op de afstandsbediening vastleggen en verzolgens collectief maar de airco dakunit versturen.

De waarden direct bij het instellen versturen

De afstandsbediening moet bij het bedieren op de IR-ontvanger (afb. 2 4, pagina 2) aan het bedieningspaneel zijn gericht.

Na het indrukken van een toets worden de waarde direct maar de airco dakunit verstuurd. De airco dakunit bevestigt de ontvangst van de gegevens met een hoge toon.

De waarden eerst vastleggen en collectief waar de airco dakunit versturen

De afstandsbediening mag bij het bedieren Niet op de IR-ontvanger (afb. 2 4, pagina 2) aan het bedieningspaneel gericht+zijn.

Leg de gewenste waarden op de afstandsbediening vast. Wanner u alle instelleningen heeft uitgevoerd, richt u de afstandsbediening op de IRontvanger aan het bedieningspaneel en drukt u op de toets SET. Daardoor worden de gevevens opnieuw maar de airco dakunit verstuurd. De airco dakunit bevestigt de ontvangst van de gevevens met een hoge toon.

Alleen de afstandsbediening in de stand-by-modus schakelen of inschakelen

In stand-by geeft het display van de afstandsbediening alleen dearend.

Wonneer de afstandsbediening Niet op de IR-ontvanger (afb. 2 4, paging 2) aan het bedieningspaneel is gericht,kest u de afstandsbediening apart van de airco dakunit in de stand-by-modus schakelen of inschakelen:

Druk op de toets

9.3 Instructie voor een beter gebruik

Wanner u de volgende instructies in acht neemt, optimiseert u de werking van uw airco dakunit:

• Verbeter de warmte-isolatie van het voertuig door de opening af te dichten en de vensters met reflecterende (rol)gordijnen te bedekken.
• Nadat het voertuig langearendaan zonlichtisblootgesteld:gebruik de dakaircoeerst bij geopende ramen enige tijd in de klimaatmodus "circulatie" (念) of ,ventileren" (念) ,voordat u de klimaatmodus ,koelen" (念) inschakelt.
• Vermijd in de klimaatmodus „koelen" (※) of „verwarmen" (※) het onnodig openen van deuren en ramen.
• Selecteer een geschikte temperatuur en vent.-stand.
  Stel de luchtverdelers zinvol af.
• Let erop dat de luchtverdelers en aanzuigroosters Niet door doeken, papier of andere voorwerpen afgedekt zich.

9.4 De airco dakunit in- en uitschakelen

INSTRUCTIE

Na het inschakelen worden de airconditioning met de waarden gestart die als LASTE ingesteld waren.

Met het bedieningspaneel

De afbeelding geeft waar hoe u de airco dakunit met het bedieningspaneel inschakelt, uitschakelt of in de stand-by-modus kunt schakelen. Druk hiervoor op de toets ① , zoals weergegeven in de afbeelding:

Voorbeeld: de airco dakunit staat in de stand-by-modus. De unit要去 worden uitgeschakeld.

Druk kort op de toets ①.
De airco dakunit is uitgeschakeld.

Met de afstandsbediening

INSTRUCTIE

• Om de airco dakunit met de afstandsbediening te konnen bedieren,要去 de airco dakunit in de stand-by-modus staan of ingeschakeld zich.
• Met de afstandsbediening=kunt u de airco dakunit vanuit de stand-by-modus inschakelen en weeir in de stand-by-modus schakelen. Druk hiervoor op de toets .

9.5 De klimaatmodus selecteren

INSTRUCTIE

• Voordat u de klimaatmodus „ventileren" (△) selecteert, dient u de twee rolgordijnen volledig te openen.
• In de kimaatmodus „ventileren“ (△) start de ventilator pas, nadat de ventilatieklep (afb. 5 1, paginga 4) is geopend. Dit kan een paur minuten duren.
• Na het omschakelen maar de klimaatmodus „verwarmen" (20) start de dakairco pas na ca. 30 seconden met verwarmen. Gedurende dezeijd knippert de status-LED op het bedieningspaneel en worden het koelcircuit omgekeerd.

Selecteer met de toets MODE de gewenste klimaatmodus, zie „Klimaatmodi" op pagina 168.
✓ De airco dakunit bevestigt de ontvangst van de waarden met een hoge toon.
De airco dakunit worden in de geselecteerde klimaatmodus geschakeld.

9.6 De vent.-stand handmatig selecteren

De ventilator regelt de sterkte van de luchttoevoer.

In de klimaatmodi „koelen“ (※), „verwarmen“ (◎) en „circulatie“ (★) kan de vent.-stand handmatig worden geselecteerd. In de overige klimaatmodi regelt de airco dakunit de vent.-stand automatisch.

Displaymelding	Verklaring
S	lage vent.-tand
S	middelste vent.-stand
S	hoge vent.-stand
S	maximale vent.-stand
AUTO	Automatische modus, alleen in de klimaatmodi „koelen" (※) en „verwarmen" (※) beschikbaar.

Selecteer met de toets de gewenste vent.-stand.
✓ De airco dakunit bevestigt de ontvangst van de waarden met een hoge toon.
De vent.-stand is opniew ingesteld.

9.7 De temperatuur instellen

In de klimaatmodi „automatisch" (△), „koelen" (※), „verwarmen" (◎) en „ontvochtigen" (▲) Aunt u via de afstandsbediening een temperatuur:tussen 16^ en 31^ vastleggen.

Selecteer de gewenste temperatuur met de toets + of -
✓ De airco dakunit bevestigt de ontvangst van de waarden met een hoge toon.
De temperatuur is in de airco dakunit ingesteld.

9.8 De luchtverdelers instellen

De luchttoevoer in de binnenruimte van het voertuig kan worden geregeld via de stand van de luchtverdelers.

De luchtverdelers können met een klep (afb. 6 2, paginga 4) worden geregeld, zodate de lucht in beidenrichtingen, alleen maar voren of alleen maar,achteren worden geleid:

daai de draaiknop van de klep gegen de klok in open.
Verschui de klep, zodat de lucht in de gewenste richting worden geleid.
Draai de draaiknop met de klok mee wee vast.

De lamellen (afb. 6 1, pagina 4) van de voorste luchtverdeler konnen gedraaid worden. Daardoor worden de lucht in de gewenste richting geleid.

9.9 De timer programmeren

Met de timerfunctie kurz u een gewensteperiode voor de airconditioning instellen. Daar bij kurz u alleen het inschakeltijdstip of alleen het uitschakeltijdstip of beiden waarden vastleggen. Dearend kan in stappen van 10 minuteu worden ingesteld.

INSTRUCTIE

Wordt bij de timerprogrammering gedurende 15 seconden geen enkele toets op de afstandsbediening ingedrukt, dan.gaat de afstandsbediening terug maar de startmodus.

Selecteer voor de programmering van de timer de klimaatmodus en alle gewenste waarden (bijvoorbeeld temperatuur).

Het inschakeltijdstep instellen

Druk een keer op de toets TIMER.
Het symbol ON (08.00) op het display van de afstandsbediening knippert.

Stel moet de toets + of - hetijdstip in waarop de airco dakunit要去 worden ingeschakeld.
Druk op de toets SET om de waarde waar de airco dakunit te versturen.
Het inschakeltijdstip in de airco dakunit is ingesteld. De airco dakunit start op het ingesteldeijdstip met de geselecteerde klimaatmodus.
Schakel de airco dakunit in de stand-by-modus.

Het uitschakeltijdstip instellen

Druk weekeer op de toets TIMER.
Het symbol OFF (20.00OFF) op het display van de afstandsbediening knippert.

Stel met de toets + of - het tijdstip in waarop de airco dakunit moet worden uitgeschakeld.
Druk op de toets SET om de waarde waar de airco dakunit te versturen.
Het uitschakeltijdstip in de airco dakunit is ingesteld.

De airco dakunit werkt tot het ingestelde tijdstip met de geselecteerde klimaatmodus.

De inschakel- en uitschakeltijdstippen instellen

Druk drie keer op de toets TIMER.
Het symbol ON (08:00) op het display van de afstandsbediening knippert.
Het symbol OFF (20:00) is zichtaar.

Stel moet de toets + of - hetijdstip in waarop de airco dakunit要去 worden ingeschakeld.
Druk nogmaals op de toets TIMER.
Het symbol OFF (20.00) op het display van de afstandsbediening knippert.
Stel met de toets + of - het tijdstip in waarop de airco dakunit moet worden uitgeschakeld.
Druk op de toets SET om de waarde waar de airco dakunit te versturen.
Het inschakeltijdstiop en het uitschakeltijdstip in de airco dakunit zich ingesteld.

De airco dakunit start op het ingesteldeijdstip met de geselecteerde klimaatmodus en blijft tot het als tweede ingesteldeijdstip werken.

Schakel de airco dakunit in de stand-by-modus.

De timerprogramming annuleren

Wanner u de timer heeft geprogrammeerd,kest u deze als volgt annuleren:

Druk vijf keer op de toets TIMER.
Het symbol voor de timer staatuit. De programmering is geannuleerd.

9.10 De sleep-functie activeren

Bij geactiveerde sleep-functie worden de ingestelde temperatuur na een uur met 1^ en na twee uur met 2^ verlaagd om een aangename slaaptemperatuur te garanderen.

Stel de gewenste temperatuur in (zie „De temperatuur instellen" op pagina 174).
Druk op de toets SLEEP.
Het symbol :verschijnt op het display. De sleep-functie is geactiveerd.

9.11 Extra functie „I feel“ instellen

Bij deze functie meet de afstandsbediening de ruimteteperatuur en geeft de gemeten waarde om de 10 minuten door aan de airco dakunit. De airco dakunit past de gewenste temperatuur aan deze gemeten waarde aan.

Druk op de toets I FEEL.

Leg de afstandsbediening zo neer dat deze maar de IR-ontvanger (afb. 2 4, paging 2) aan het bedieningspaneel wijst. Anders können de waarden Niet maar de airco dakunit worden verstuurd.

INSTRUCTIE

De afstandsbediening mag zich nicht in een gedeelte van de ruimte bevinden dat duidelijk warmer of kouder is dan de gemiddelde ruimtetelemperatuur. De afstandsbediening mag bijvoorbeeld nicht in de zon of voor de airco dakunit liggen.

9.12 De lampen bedieren

De lampen aan de airco dakunit können gedimd worden. Ze worden met de als LAST ingestelde holderheidswaarde ingeschakeld.

De verlichting aan het bedieningspaneel in-/uitschakelen

Druk kort op de toets om de lampen in of uit te schakelen.

De verlichting aan het bedieningspaneel dimmen

Druk zo lang op de toets - tot de lampen tot de gewenste helderheid gedimd+zijn.

Om de lampen in de andere richting te dimmen: staat de toets -kort los en druk hem opniewu lang in.

Deverlichting met deafstandsbediening in-/uitschakelen

Druk op de toets LIGHT om de lampen in of uit te schakelen.

9.13 De batterijen van de afstandsbediening verrangen

Vervang de batterijen wanner op het display het symbol verschijnt. Het batterijvak bevindt zich aan de achterzijde van de afstandsbediening.

Druk het deksel van het batterijvak iets in en schuif hem in de richting van de pijl open.
Plaats de neue batterijen (2 x type AAA), zoals weergegeven in het batterijvak in de afstandsbediening.

Sluit het deksel van het batterijvak.

Beschem het milieu!

Batterijen horen nicht thuis in het huishoudelijkke afval.
Lever uw lege batterijen bij de dealer of bij een verzamelpunt in.

9.14 Deijd instellen

De afstandsbediening heeft voor de timerprogrammering de actuèleijd nodig. Dearend wordt op het display van de afstandsbediening weergegeven. Voor het instellen van deijd voert u de volgende stappen UIT:

Instructie

Wanner het instellen van de tijd gedurende ca. 10 seconden geen enkele toets op de afstandsbediening ingedrukt worden, dan gaat de afstandsbediening terug maar de startmodus.

Druk lang op de toets CLOCK om maar de modus te.gaan voor het instellen van dearend.
Deijd op het display van de afstandsbediening knippert.

Stel met de toets ^+ of-de actuèle tijd in.
Druk op de toets SET om deijd te bevestigen.

9.15 De rolgordijnen gebruiken

LET OP! Gevaar voor beschadiging!

Indien het voertuig in de felle zon staat, mag het verduisteringsrolgordijn Niet volledig worden gesloten. Er kan hittestuwing ontstaan. Om materiele schade te voorkomen,要去 het verduisteringsrolgordijn ten minste voor een derde geopend blijven.

Met de twee rolgordijnen kan de zon- of lichtinval binnen in het voertuig worden geregeld.

Verschui de rolgordijnen met de hand (afb. 7, pag. 5).

10 De airco dakunit reinigen

LET OP! Gevaar voor beschadiging!

• Reinig de airco dakunit Niet met een hagedrukreiniger. Binnendringend water kan de airco dakunit beschadigen.
• Gebruik geen scherpe of harde voorwerpen of reinigingsmiddelen bij de reiniging, waar de dakairco en het raam hierdoor beschadigd kannen raken.
• Gebruik voor de reiniging van de airco dakunit alleen water met een mild reinigingsmiddel. Gebruik in geen geval benzine, diesel of oplosmiddelen.

• Gebruik voor de reiniging van het dakraam uitsluitend de door de fabrikant aanbevolen reinigingsmiddelen:

• acrylglaspolitoer (art.-nr. 9104100242),

• speciale politoerdoek (art.-nr. 9104100243) en
• acrylglasreiniger (art.-nr. 9104100244)

INSTRUCTIE

Bij sterke zoninval kan het dakraam dof worden. Het wordt wee helder, zodra het afkoelt.

Reinig de behuizing van de airco dakunit en de luchtunit af en toe met een vochtige doek.
Verwijder regelmatig bladeren en ander vuil van de ventilatieopeningen (afb. 8 1, pagina 5) op de airco dakunit. Zorg ervoor dat u hierbij de lamellen in de airco dakunit Niet beschadigt.
Reinig de afstandsbediening af en toe met een Licht vochtige doek. Voor de reiniging van het display kunt u het Beste een brillenpoetsdoekje gebruiken.
Reinig de rolgordijnen met een milde zeepoplossing en veel water.

11 De airco dakunit onderhoden

WAARSCHUWING!

Andere onderhoudswerkzaamheden dan die hier worden beschreiben,ogens alleen door vakmensen worden uitgevoerd diebekend+zijn met de gevaren bij het gebruik van koelmiddelen enairco's alsmede de betreffende voorschriften. Door ondeskundigeonderhoudswerkzaamheden konnen grote gevaren ontstaan.

Inteval	Controle/onderhoud
Regelmatig	Condenswaterafvoeren controlleden: ► Controleer of de condenswaterafvoeren (afb. 9 1,/DD,page 5) aan de zijkanten van de airco dakunit vrij় en of het betreffende condenswater kan wegstromen.
Regelmatig	Filter aan beiden+zijden van de luchtroosters reinigen (afb. 10, page. 6): ► Verwijder de afdekking (1) van het filter handmatig. ► Verwijder het filter (2). ► Reinig het filter (2) met een reinigingsmiddeloplossoing en maar hem drogen. ► Plaats het droge filter (2) terug. ► Plaats de afdekking (1) terug.
Eén keer perJAAR	Profielafdichtingen controlleden: ► Controleer de profielafdichting van de airco dakunitaar het voertuigdak op scheuren en andere beschadigingen.
Eén keer perJAAR	Onderhoudsbeurt aan de warmtewisselsaars laten uitvoeren: ► Laat een onderhoudsbeurt aan de warmtewisselsaars van de airco dakunit door een gespecialiserde werkplaats uitvoeren.
Eén keer perJAAR	Actieve-koolfilter verrangen (afb. 11, page. 6): ► Verwijder de afdekking (1) van het filter handmatig. ► Verwijder het filter (2). ► Verwijder het actieve-koolfilter (3). ► Reinig het filter (2) met een reinigingsmiddeloplossoing en maar hem drogen. ► Plaats een新模式 actieve-koolfilter. ► Plaats het droge filter (2) terug. ► Plaats de afdekking (1) terug.

12 Storingen verhelpen

Storing	Oorzaak	Oplossing
De airco dakunit schakelt steedsuit	De ijssensor heeft geschakeld.	Buitentemperatuur is te laag of alle luchtverdelers zich gesloten.
Geen koelvermogen	De airco dakunit is nicht op koelen ingesteld.	Stel de airco dakunit in op koelen.
	De omgevingstemperatuur is hoger dan 52 °C.	De airco dakunit is slechts voor een omgevingstemperatuur tot 52 °C ontworpen.
	De ingestelde temperatuur is hoger dan de ruimtetemperatuur.	Selecteer een lagere temperatuur.
	De omgevingstemperatuur is lager dan 16 °C.	De airco dakunit is uitsluitend ontworpen voor een omgevingstemperatuur vanaf 16 °C.
	Eén van de temperatuursensoren is defect.	Neem contact op met een geauthoriserde werkplaats.
	De verdamperventilator is beschadigd.
	De condensorventilator is beschadigd.
Geen verwarmingsvermogen	De omgevingstemperatuur ligt boven 30 °C.	Gebruik de verwarmingsfunctie van de dakairco alleen bij een temperatuur onder 30 °C.
	De omgevingstemperatuur ligt onder 2 °C.	De verwarmingsfunctie van de dakairco is uitsluitend ontworpen voor een omgevingstemperatuur tot 2 °C.
	De ingestelde temperatuur is hoger dan 30 °C.	Selecteer een lagere tempera-tuur.
	De dakairco is Niet op verwarmen ingesteld.	Stel de dakairco in op verwar-men.
	Eén van de temperatuursensoren is defect.	Neem contact op met een ge-authoriserde werkplaats.
Slecht luchtvermogen	De luchtaanzuiiging is verstoot.	Verwijder bladeren en ander vuil van de ventilatielamellen op de airco dakunit.
	De ventilator is defect.	Neem contact op met een geauthoriserde werkplaats.
Waterlekken in het voertuig	De afvoeroppeningen voor condenswater zijn verstocht.	Reinig de afvoeroppeningen voor condenswater.
	De afdichtingen�的竞争性。	Neem contact op met een geauthoriserde werkplaats.
De airco dakunit schakelt Niet in	Er is geen voedingsspanning (230 V~ ) aanwezig.	Controler de spanningsvoorziening.
	De spanning is te laag (onder 200 V~). De spanningsomvormer is defect.	Neem contact op met een geauthoriserde werkplaats.
	Eén van de temperatuursensoren is defect.
	De elektrische beveiliging van de spanningsvoorziening is te laag.	Controler de elektrische beveiliging van de spanningsvoorziening.
De airco dakunit schakelt Niet UIT	Eén van de temperatuursensoren is defect.	Neem contact op met een geauthoriserde werkplaats.
	De elektrische beveiliging van de spanningsvoorziening is te laag.	Controler de elektrische beveiliging van de spanningsvoorziening.

13 Garantie

De wettelijk garantiperiode is van toepassing. Als het product defect is, neem dan contact op met een service partner in uw land (adressen zich hinterkant van de handleiding).

Onze specialisten helpen u graag verder en bespreken het verdere verloop van de garantie met u.

14 Afvoer

Voorschriften voor milieubescherming en vakkundige afvoer

Alle organises要去en diverse maatregelen treffen om de invloed die hun activiteiten (fabricage, producten, service, enz.) op het milieu hebben, te herkennen, te beoordelen en te controleren.

Bij de te treffen maatregelen voor de herkenning van aanzienlijke effecten op het milieu dient rekening te worden gehonden met de volgende factoren:

• gebruik van grondstoffen en natuurlijke hulpbronnen
  emissies in de atmosefer
  vrijkomen van vloeistoffen
• afvoer en recycling
• bodemverontreiniging

Om de gevolgen voor het milieu te minimisieren, geeft de fabrikant hierna een aantal aanwijzingen waarmee een ieder rekencing dient te houden die (om welke reden dan ook)ijdens de levensduur met het toestel te maken heeft.

• Het volledige verpakkingsmaterialaal dient overeenkomstig de wettelijk voorschriften van het land waarin de afvoerplaatsvindt, te worden afgevoerd (bij voorkeur gerecycled).
• Alle productcomponenten dieren overeenkomstig de wettelijk voorschriften van het land waarin de afvoerplaatsvindt, te worden afgevoerd (bij voorkeur gerecycled).
• Voor de correcte afvoer要去 het toestel maar een geauthoriseerd recyclingcentrum worden gebracht, zDat is gegardeerd dat alle recyclebare componenten worden hergebruikt en de overige materialen correct worden behandeld.
• Zorg erijdens de installmentie voor dat de ruimte voldoende is geventileerd, om te voorkomen dat er benauwde lucht ontstaat die schadelijk kan zijn voor de gezondheid van de bediener.
• Zorg erijdens het gebruik en de onderhoudswerkzaamheden voor dat alle schadelijke afvalproducten (olie, vet e.d.) volgens de voorschriften worden afgevoerd.
• Houd het geluidsniveau ter beperking van de geluidsoverlast laag.

Aanvullende informatatie over de correcte demontage van onsze producten vindt u in de recycling-handleidingen op www.dometic.com.

Laat het verpakkingsmateriaal indien möglich recyclen.
Let er tijdens het gebruik en bij reparations en onderhoudswerkzaamheden op dat het koelcircuit Niet beschadigd worden en het koelmiddel nicht kan ontsnappen. Het werkt als broeikasgas en mag Niet in het milieu terechtkomen.

Als u het product definitief buren bedrijf stelt, vraagt u bij het dichtstbijzijnde recyclingcentrum of uw dealer maar de betreffende afvoervoorschriften.

Voer het product uitsluitend af bij een geauthoriseerd afvoerbedrijf overeenkomstig de geldende recycling- of afvoervoorschriften.

Beschem uw milieu!

Accu's en batterijen horen Niet thuis in het huishoudelijkke afval. Geef uw defecte of verbruike of defecte accu's bij de leverancier of bij een verzamelpunt af.

	Dometic FreshLight
	1600	2200
Artikelnr.:	9102900207	9102900165
Koelvermögen volgens ISO 5151:	1500 W	2050 W
Verwarmingsvermögen:	max. 2050 W	max. 2700 W
Nominate ingangsspanning:	230 V~ / 50 Hz
Stroomgebruik bij koelmodus:	2,7 A	4,1 A
Stroomgebruik bij verwarmingsmodus:	3,5 A	5,2 A
Bedrijfstemperatuur:	0 °C tot +52 °C
Koelmittel:	R-407c
Ventilator:	4 vent.-standen 1 automatische modus
Beschermklasse:	IP X4
Max. ruimte-inhoud van het voertuig (met geïsoleerde wanden):	20 m³	25 m³
Afmetingen I x b x h (mm):	1105 x 758 x 210 (hoogte boven voertuigdak)
1105 174 931 @Dometic 210 196 684 880		758 550
Gewicht:	ca. 40 kg	ca. 42 kg
Keurmerk/certificaat:	CE E24 10R-030842
