Produkttyp	Dachklimaanlage mit integrierter LED-Beleuchtung
Marke	Dometic
Modell	FreshLight 2200
Produktnummer	9102900165
Kühlleistung (ISO 5151)	2050 W
Maximale Heizleistung	2700 W
Versorgungsspannung	230 V~ / 50 Hz
Stromaufnahme im Kühlbetrieb	4,1 A
Stromaufnahme im Heizbetrieb	5,2 A
Kältemittel	R-407c
Schutzart	IP X4
Abmessungen (L x B x H)	1105 x 758 x 210 mm (Höhe über dem Dach)
Gewicht	ca. 42 kg
Maximales Innenraumvolumen (isoliertes Fahrzeug)	25 m³
Lüftergeschwindigkeiten	4 Stufen + Automatikmodus
Klimatisierungsmodi	Automatisch, Kühlen, Heizen, Luftzirkulation, Lüften, Entfeuchten
LED-Beleuchtung	Ja, dimmbar
Rollos	Verdunkelungsrollo und Sonnenschutzrollo (manuell)
Fernbedienung	Ja, mit Digitalanzeige und programmierbaren Funktionen
Zusatzfunktionen	Timer, Sleep, I Feel, Uhr, Beleuchtungseinstellung
Filter	2 waschbare Filter + Aktivkohlefilter (jährlicher Austausch)
Wartung und Reinigung	Regelmäßige Filterreinigung, Überprüfung der Kondensatabläufe
Garantie	Gesetzliche Gewährleistung

Häufig gestellte Fragen - FRESHLIGHT 2200 DOMETIC

Wie schalte ich die Dachklimaanlage FreshLight 2200 ein und aus?

Zum Einschalten der Klimaanlage drücken Sie kurz die Taste ① am Bedienfeld oder die Taste ON/OFF auf der Fernbedienung. Zum Ausschalten drücken Sie erneut. Die Klimaanlage kann in den Standby-Modus versetzt werden.

Wie stelle ich die gewünschte Temperatur ein?

Verwenden Sie die Tasten + oder - auf der Fernbedienung, um die Temperatur zwischen 16°C und 31°C einzustellen. Drücken Sie SET, um den Sollwert zu senden.

Wie programmiere ich den Timer (programmierbare Uhr)?

Drücken Sie die Taste TIMER, um die Einschaltzeit (ON) und/oder Ausschaltzeit (OFF) einzustellen. Verwenden Sie +/- zum Anpassen, dann SET zum Bestätigen. Die Programmierung wird durch 5-maliges Drücken von TIMER gelöscht.

Was tun, wenn die Klimaanlage nicht kühlt?

Überprüfen Sie, ob der Modus Kühlen ausgewählt ist und die Außentemperatur unter 52°C liegt. Stellen Sie sicher, dass die Lüftungsdüsen nicht blockiert sind. Wenn das Problem weiterhin besteht, wenden Sie sich an eine Fachwerkstatt.

Wie reinige ich die Filter der Klimaanlage?

Entfernen Sie manuell die Schutzabdeckung und dann den Filter. Reinigen Sie ihn mit einer Seifenlösung, spülen Sie ihn ab und lassen Sie ihn trocknen. Setzen Sie den trockenen Filter wieder ein. Ersetzen Sie den Aktivkohlefilter einmal jährlich.

Wie wechsle ich die Batterien der Fernbedienung?

Schieben Sie den Deckel des Batteriefachs auf der Rückseite der Fernbedienung ab. Ersetzen Sie die Batterien durch zwei AAA-Batterien unter Beachtung der Polarität. Schließen Sie den Deckel wieder.

Wie verwende ich die Sleep-Funktion?

Stellen Sie die gewünschte Temperatur ein, drücken Sie dann die Taste SLEEP. Die Temperatur wird automatisch nach einer Stunde um 1°C und nach zwei Stunden um 2°C gesenkt.

Wie stelle ich die Rollos der Dachkuppel ein?

Die Rollos werden manuell bewegt. Das Verdunkelungsrollo blockiert Licht, das Sonnenschutzrollo schützt vor Sonneneinstrahlung. Schließen Sie das Verdunkelungsrollo bei voller Sonne nicht vollständig, um Hitzestau zu vermeiden.

Was ist der Betriebstemperaturbereich der Klimaanlage?

Die Klimaanlage arbeitet im Außenbereich von 0°C bis 52°C. Zum Heizen wird empfohlen, sie bei Temperaturen über +2°C zu verwenden.

Kann ich die Klimaanlage während der Fahrt nutzen?

Ja, mit dem optionalen DC-Erweiterungsset WAECO kann die Klimaanlage während der Fahrt verwendet werden. Ohne dieses Set wird die Nutzung während der Fahrt nicht empfohlen.

BEDIENUNGSANLEITUNG FRESHLIGHT 2200 DOMETIC

Bittelesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig und bewahren Sie sie auf. Geben Sie sie im Falle einer Weiterveräußerung des Produktes an den Käfer aller.

Inhaltsverzeichnis

1 Erklärung der Symbole 9
2 Sicherheitshinweise 10

2.1 Grundlegende Sicherheit 10
2.2 Sicherheit beim Betrieb des Gerätes 12

3 Zielgruppe dieser Anleitung 12
4 Lieferumfang 12
5 Zubehör. 13
6 Bestimmungsgemäßer Gebrauch 13
7 Technische Beschreibung 13

7.1 Komponenten 14
7.2 Bedienpanel. 15
7.3 Fernbediednung. 16
7.4 Klimamodi 18
7.5Zusatzfunktionen 19

8 Vor dem ersten Gebrauch 20
9 Dachklimaanlage bedieren. 21

9.1 Grundsätzliche Hinweise zur Bedienung 21
9.2 Fernbedienung verwenden 21
9.3 Hinweis zur betteren Nutzung 22
9.4 Dachklimaanlage ein- und ausschalten 23
9.5 Klimamodus wahlen. 24
9.6 Geblasestufe manuell wahlen 25
9.7 Temperatur einstellen 25
9.8 Luftdusen einstellen 26
9.9 Timerprogrammieren 26
9.10 Sleep-Funktion aktivieren 28
9.11Zusatzfungkion „I feel" einstellen 29
9.12 Leuchten bedieren 29
9.13 Batterien der Fernbedienung austauschen 30
9.14 Uhrzeit einstellen 30
9.15 Rollos verwenden 31

10 Dachklimaanlage reinigen. 31

11 Dachklimaanlage warten 32
12 Störungen beseitigen 33
13 Gewährleistung 35
14 Entsorgung 35
15 Technische Daten 37

1 Erklärung der Symbole

WARNING!

Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen.

VORSICHT!

Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.

ACHTUNG!

Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen.

HINWEIS

Ergänzende Informationen zur Bedienung des Produktes.

Handlung: Dieses Symbol zeigt Ohnen, dass Sie etwas tun mussen. Die erforderlichen Handlungen werden Schritt für Schritt beschreiben.
Dieses Symbol beschreiben das Ergebnis einer Handlung.

Abb. 1 5, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbildung hin, in this dem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3".

2 Sicherheitshinweise

Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:

• Beschädigungen am Produkt durch mechanische Einflüsse und Überspannungen
• Veränderungen am Produkt ohne ausrückliche Genehmigung vom Hersteller
• Verwendung für andere als die in der Anleitung beschriebenen Zwecke

Er haftet insbesondere nicht für jegliche Folgeschäden, insbesondere auch nicht für Folgeschäden, die durch den Ausfall der Dachklimaanlage entstehen können.

Beachten Sie folgende grundsatzliche Sicherheitsmaßnahmen beim Gebrauch von elektrischen Geräten zum Schutz vor:

• elektrischem Schlag
• Brandgefahr
• Verletzungen

2.1 Grundlegende Sicherheit

WARNING!

• Elektrogeräte sind kein Kinderspielzeug!
  Kinder können Gefahren, die von elektrischen Geräten ausgehen, nicht richtig einschätzen. Lassen Sie Kinder nicht ohne Aufsicht elektrische Geräte benutzen.
• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenkeit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollen den这点es Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person nutzen.
• Benutzen Sie das Gerät nur zu seinem bestimmungsgemäßen Gebrauch.
  Fuhren Sie keine Änderungen oder Umbauten am Gerät durch!

Die Installation, Wartung und Reparaturen der Dachklimaanlage)durren nur von Fachkräften durchgeführt werden, die mit den verbundenen Gefahren und den einschlögigen Vorschriften vertraut sind. Durch unsachgemäße Reparaturen konnen erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall an den Service-Stützpunkt in Ihr dem Land (Adressen auf der Rückseite).
- Setzen Sie die Dachklimaanlage nicht in der Höhe von entflammbaren Flüssigkeiten oder in geschlossenen Räumen ein.
- Achten Sie darauf, dass brennbare Gegenstände nicht im Bereich des Luftaustritts gelagert oder montiert sind. Der Abstand muss mindestens 50 cm betragen.
- Greifen Sie nicht in Luftungsauslasse, und führen Sie keine Fremdgegenstände in die Dachklimaanlage ein.
- Im Falle von Feuer lösen Sie nicht den oberen Deckel der Dachklimaanlage, sondern verwenden Sie zugelassene Löschmittel. Verwenden Sie kein Wasser zum Löschen.

ACHTUNG!

• Bei angebauter Dachklimaanlage)durfen Sie auf keinen Fall mit Ihr hem Wohnmobil in die Waschanlage fahren.
• Bitte informieren Sie sich bei Ihrhem Fahrzeughersteller, ob aufgrund des Aufbaus der Dachklimaanlage (Aufbauhöhe 210 mm) eine Abnahme (nach § 19 StVZO) und eine Änderung des Eintrags der Fahrzeughöhe in ihren Fahrzeugpapieren notwendig sind.
• Treten Fehler im Kältemittelkreislauf der Dachklimaanlage auf, so muss die Dachklimaanlage von einem Fachbetrieb geprüft und ordnungsgemäß instand gesetzt werden. Auf keinen Fall darf das Kältemittel in die frei Atmosphäre abgelassen werden.

2.2 Sicherheit beim Betrieb des Gerätes

WARNING!

• Unterbrechen Sie bei Arbeiten am Gerät immer die Stromversorgung.

ACHTUNG!

• Betreiben Sie die Dachklimaanlage nicht bei Außentemperatūren unter 0 °C. Anderenfalls besteht Beschädigungsgefahr durch frierendes Kondenswasser.
  Die Dachklimaanlage ist nicht für den Betrieb in Land- und Bau-maschinen geeignet.
• Betreiben Sie das Gerät nur, wenn das Gehäuse und die Leitungen unbeschädigt sind.

3 Zielgruppe dieser Anleitung

These Bedienungsanleitungwendet sich an den Anwender der Dachklima-anlage.

4 Lieferumfang

FreshLight 1600

Bezeichnung	Artikelnummer
Dachklimaanlage Dometic FreshLight 1600	9102900207
Einbauanleitung
Bedienungsanleitung

FreshLight 2200

Bezeichnung	Artikelnummer
Dachklimaanlage Dometic FreshLight 2200	9102900165
Einbauanleitung
Bedienungsanleitung

5 Zubehör

Als Zubehör erhältlich (nicht im Lieferumfang enthalten):

Bezeichnung	Artikelnummer
WAECO DC-Erweiterungskit DC-Kit-2	9100300001
WAECO DC-Erweiterungskit DC-Kit-3	9100300002

HINWEIS

Mit einem WAECO DC-Erweiterungskit (Zubehör) kann die Dachklimaanlage Domatic FreshLight für den Fahrbetrieb erweitert werden.

6 Bestimmungsgemäßer Gebrauch

Die Dachklimaanlage Domatic FreshLight mit integriertem Dachfenster ist in der Lage, die Innenräume von Wohnmobilen und Caravans mit kühler oder warmer Luft zu klimatisieren.

Die Dachklimaanlage ist nicht für die Installation in Baumaschinen, Landmaschinen oder ähnlichen Arbeitsgeräten geeignet. Bei zu starker Vibrationseinwirkung ist eine ordnungsgemäß Funktion nicht gewährleistet.

Die Funktion der Dachklimaanlage ist garantiert für Temperaturen bis zu 52^ .

Betreiben Sie die Dachklimaanlage im Klimamodus „Heizen“ nicht bei Raumtemperaturen über 30^ .

Der Heizbetrieb wird bei Außentemperaturen von über +2^ empfohlen.

7 Technische Beschreibung

Die Dachklimaanlage mit integriertem Fenster versorgt den Innenraum mit kühler oder warmer entfeuchteter Luft ohne Staub und Schmutz.

Verbrauchte Luft kann durch ein Geblüse aus dem Innenraum gesogen werden.

Zwei in die Luftauslassinheit integrierte, dimmbare LED-Leuchten sorgen für angenehmes Licht.

Das Dachfenster verfügt über zwei Rollos: Das Verdunklungsrollo lässt sein Licht durch, das Sonnenschutznetz schützt vor direkter Sonneneinstrahlung.

Die Dachklimaanlage wird mit der Fernbedienung gesteuert.

HINWEIS

Die Dachklimaanlage ist in der Lage, die Temperatur im Innenaum des Fahrzeugs bis auf einen bestimmen Wert abzuseken oder aufzuheizen. Die zu erreichende Temperatur beim Kühlen hangt von dem Fahrzeugtyp, der Umgebungstemperatur und der Kätleistung ihrer Dachklimaanlage ab. Unter einer Außentemperatur von 16^ kühlt die Dachklimaanlage nicht mehr. Schalten Sie in thisem Fall nur den Klimamodus „Umluft" ein.

Mit sinkender Außentemperatur nimmt die Heizleistung der Dachklima-anlage ab. Der Heizbetrieb ist nur bei Temperaturen von über +2^ empfehlenswert.

7.1 Komponenten

Der Kältekreislauf der Dachklimaanlage besteht aus fünf Hauptkomponenten (Abb. 1, Seite 2):

• Kompressor (1)

Der Kompressor saugt das eingesetzte Kältemittel R407c an und verdichtet es. Somit werden Druck und dadurch auch die Temperatur des Kältemittels erhöht.

• Kondensator (2)

Der eingebaute Verflüssiger Funktioniert wie ein Kühler oder ein Wärmetauscher. Die vorbeistromende Luft nimmt Wärme auf, das heiße Kältemittelgas kühlt ab und wird flüssig.

• Verdampfer (3)

Die Verdampfer kühlen die vorbeistromende Luft ab und entfeuchten sie. Das Kältemittel nimmt Wärme auf und verdampft.

Gebäse (4)

Die abgekühte Luft wird im Fahrzeuginneren durch das Geblase über eine Luftauslasseinheit vertiert.

• Magnetventil (5)

Über das Magnetventil ist es möglich, den Kältekreislauf umzukehren und die zugeführte Luft zu erwämen.

Übersicht aller Bauteile: Abb. 12, Seite 7.

7.2 Bedienpanel

An der Luftauslasseinheit der Dachklimaanlage befindet sich das Bedienpanel (Abb. 2, Seite 2).

Es enthalt folgende Bedien- und Anzeigeelemente:

Nr. Erklärung

1 Status-LED

leuchtet nicht:	Dachklimaanlage ist ausgeschaltet.
leuchtet orange:	Dachklimaanlage ist im Stand-By-Modus.
leuchtet grün:	Dachklimaanlage ist eingeschaltet.
blinkt grün:	Dachklimaanlage schaltet in den Klimamodus „Heizen“ (♂) um oder wird gerade entfrostet.
leuchtet rot:	Nur wenn die Anlage auch an 12 V=angeschlüssen ist: Die Versorgungsspannung von 230 V~ steht nicht zur Verfügung.
blinkt langsam rot:	Funktionstörung des inneren Temperatur-sensors E1
blinkt rot:	Funktionstörung des äußeren Temperatur-sensors E2
blinkt schnell rot:	Funktionstörung des äußeren Temperatur-sensors E3

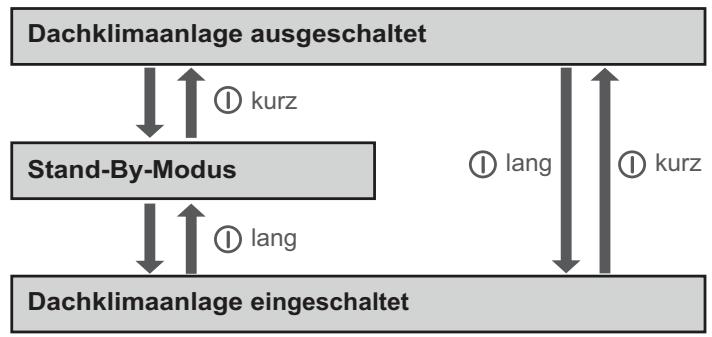

ste ①	Schaltet die Dachklimaanlage ein, aus oder in den Stand-By-Modus.Langes Drücken der Taste schaltet den Automatik-Modus ein.
ste -	Schaltet das Licht ein oder aus oder dimmt das Licht.Ist nur dann aktiv, wenn die Dachklimaanlage eingeschaltet oder im Stand-by-Modus ist.

7.3 Fernbedienung

Alle Einstellungen am Gerät (z. B. Temperatureinstellung, Timerprogrammierung) werden per Fernbedienung zur Dachklimaanlage übertragen.

Folgende Bedien- und Anzeigeelemente stehen auf der Fernbedienung zur Verfugung (Abb. 3, Seite 3):

Nr. Erklärung

1 Digitaldisplay:

zeigt folgenden an:

-Uhrzeit
- gewünschte Raumtemperatur (Sollwert) in °C oder °F
tatsächliche Baumtemperatur
Klimamodus
- Gebläsestufe
- Symbole für aktive Zusammenfunktionen
- Batteriestatus

2 Taste

Dachklimaanlage und Fernbedienung einschalten oder in den Stand-By-Modus schalten

3 Taste

Gebästufe wahlen

4 Taste MODE:

Klimamodus wahlen

5 Taste CLOCK:

Uhrzeit einstellen

6 Taste TIMER:

Timer programmieren

7 Taste SLEEP:

Sleep-Funktion aktivieren. Mit der Sleep-Funktion wird der Sollwert automatisch nach unten geregelt, um eine angenehme Schlaftertemperatur zu gewährleisten.

8 Taste SET:

Aktuelle Daten an die Dachklimaanlage senden.

9 Taste I FEEL:

"I feel"-Funktion aktivieren. Mit der „I feel"-Funktion wird der Temperatur-sollwert alle 10 Minuten an die Temperatur angepasst, die die Fern-bedienung misst.

Die Fernbedienung muss dazu auf den IR-Empfänger (Abb. 2 4, Seite 2) am Bedienpanel zeigen.

Nr. Erklärung

10 Reset-Taste

Alle Werte auf die Standardwerte zusückstellen

11 Taste ROOM:

Einmal drücken: Zeigt die aktuelle Temperatur des Innenraums an

(Symbol wird angezeigt).

Erneut drücken: Zeigt die eingestellte Temperatur an.

12 Taste LIGHT:

Licht an der Dachklimaanlage ein- oder ausschalten.

Die Taste LIGHT ist auch bei ausgeschalteter Fernbedienung

funktionsfähig.

13 Taste F^ / C^

Temperatur-Einheit zwischen Celsius (°C) und Fahrenheit (°F) umschalten

14 Taste -:

Wert verringern

15 Taste +:

Wert erhöhen

16 Symbol (Batterien erschöpf)

Wird angezeigt, wenn die Batterien der Fernbedienung erschöpf sind.

Tauschen Sie in thisem Fall die Batterien aus, siehe „Batterien der Fernbedienung austauschen" auf Seite 30.

Symbol (Werte senden)

Wird kurz angezeigt, wenn die Fernbedienung Werte zur Dachklimaanlage sendet.

7.4 Klimamodi

Die Dachklimaanlage verfügt über folgende Klimamodi:

Klimamodus	Display- meldung	Erklärung
Automatik		Sie legen die Temperatur fest, die Dachklima- anlage stellt durch Kühlen oder Heizen diese Temperatur im Innenraum her und steuer die benöigte Gebläseleistung. In thissem Modus ist die Taste deaktiviert.
Kühlen		Sie legen Temperatur und Gebläseleistung fest, die Dachklimaanlage kühlt den Innenraum auf 这些 Temperatur.
Heizen		Sie legen Temperatur und Gebläseleistung fest, die Dachklimaanlage heizt den Innenraum auf 这些 Temperatur.
Umluft		Sie legen die Lüfterstufe fest, die Dachklima- anlage bläst Luft in den Innenraum.
Entlüften		Die Dachklimaanlage entlüftet den Innenraum, indem die verbrauchte Luft durch das Gebläse aus dem Innenraum gesogen wird. Dazu wird die Belüftungsklappe geöffnet. In thissem Modus ist die Taste deaktiviert.
Luftentfeuchtung		Sie legen die Temperatur fest, die Dachklima- anlage stellt durch Kühlen oder Heizen der Raumluft diese Temperatur im Innenraum her, steuert die benöigte Gebläseleistung und ent- feuchtet den Innenraum (Umluftbetrieb). In thissem Modus ist die Taste deaktiviert.

7.5 Zusatzfunktionen

Die Dachklimaanlage bietet folgende Zusatzfunktionen:

Zusatzfunktion	Display-meldung	Erklärung
Timer	08:00ON 1	Die Dachklimaanlage wird zum eingestellen Zeitpunkt eingeschaltet.
	20:00OFF	Die Dachklimaanlage wird zum eingestellen Zeitpunkt ausgeschaltet.
	08:00ON 20:00OFF	Die Dachklimaanlage wird zu den eingestellen Zeitpunkten ein- und wieder ausgeschaltet.
Sleep		Die eingestellte Temperatur wird nach einer Stunde um 1 °C und nach zwei Stunden um 2 °C abgesenkt, um eine angenehme Schlaftertempera-tur zu gewährleisten.
I feel	IFeel	Die Fernbedienung misst die Raumtemperatur und überträgt den Messwert alle 10 Minuten an die Dachklimaanlage. Die Dachklimaanlage passst die Solltemperatur an diesen Messwert an. Die Fernbedienung muss dazu auf den IR-Empfänger (Abb. 2 4, Seite 2) am Bedienpanel zeigen.

8 Vor dem ersten Gebrauch

Kontrollen vor der Inbetriebnahme

Bevor Sie die Dachklimaanlage einschalten, beachten Sieitte Folgendes:

Kontrollieren Sie, ob Versorgungsspannung und -frequenz den Werten in den Technische Daten entsprechen, siehe Seite 37.
Stellen Sie sicher, dass sowohl die Luftansaugöffnung als auch die Luftdusen frei sind. Alle Luftungsgitter müssen immer frei sein, um eine optime Leistung der Dachklimaanlage zu gewährleisten.

VORSICHT! Verletzungsgefahr!

Steen Sie keine Finger oder Gegenstände in die Luftdüssen oder das Ansauggitter.

Fernbedienung kontrollieren und Batterien einlagen

Setzen Sie die mitgelieferten Batterien in das Batteriefach der Fernbedienung ein, siehe „Batterien der Fernbedienung austauschen" auf Seite 30.
Prüfen Sie, ob die vier Dip-Schalter (Abb. 4, Seite 3) in der wichtigen Stellung stehen.
Wenn Sie die Position der Dip-Schalter verändert haben: Bestätigen Sie die neue Einstellung mit der Reset-Taste (Abb. 3 10, Seite 3).

Uhrzeit einstellen

Stellen Sie die aktuelle Uhrzeit ein: siehe „Uhrzeit einstellen" auf Seite 30.

9 Dachklimaanlage bedieren

9.1 Grundsätzliche Hinweise zur Bedienung

Die Dachklimaanlage hat drei Betriebsmodi:

Betriebsmodus	Merkmale
Aus	Die Dachklimaanlage ist ausgeschelt, die Fernbedienung ist inaktiv.
Stand-By	Die Dachklimaanlage ist betriebsbereit und kann mit der Fernbedienung eingeschaltet werden.
Ein	Die Dachklimaanlage klimatisiert den Innenraum.

Am Bedienpanel konnen Sie

• die Dachklimaanlage ein- und ausschalten sowie in den Stand-By-Modus schalten
  das Licht ein- und ausschalten sowie dimmen

Mit der Fernbedienung konnen Sie

• die Dachklimaanlage aus dem Stand-By-Modus einschalten und wieder in den Stand-By-Modus schalten.
  das Licht ein- und ausschalten
• Einstellungen vornehmen
• Zusatzfunktionen wahlen

9.2 Fernbedienung verwenden

Sie haben zwei Möglichkeit, die Dachklimaanlage mit der Fernbedienung zu steuern:

• Sie können die Werte direkt beim Einstellen zur Dachklimaanlage senden
• Sie können zunachst alle Werte auf der Fernbedienung festlegen und dann gesammelt zur Dachklimaanlage senden

Werte direkt beim Einstellen senden

Die Fernbedienung muss beim Bedieren auf den IR-Empfänger (Abb. 2 4, Seite 2) am Bedienpanel ausgerichtet sein.

Nach dem Drücken einer Taste wird der Wert direkt zur Dachklimaanlage gesendet. Die Dachklimaanlage quittiert den Empfang der Daten mit einem hohen Ton.

Werte zunachst festlegen und gesammelt zur Dachklimaanlage senden

Die Fernbedienung darauf beim Bedieren nicht auf den IR-Empfänger (Abb. 2 4, Seite 2) am Bedienpanel ausgerichtet sein.

Legen Sie die gewünschten Werte auf der Fernbedienung fest. Wenn Sie alle Einstellungen vorgenommen haben,richten Sie die Fernbedienung auf den IR-Empfänger am Bedienpanel aus und drücken Sie die Taste SET. Dadurch werden die Daten erneut an die Dachklimaanlage gesendet. Die Dachklimaanlage quittiert den Empfang der Daten mit einem hohen Ton.

Nur Fernbedienung in Stand-By-Modus schalten oder einschalten

Im Stand-By zeigt das Display der Fernbedienung lediglich die Uhrzeit an.

Wenn die Fernbedienung nicht auf den IR-Empfänger (Abb. 2 4, Seite 2) am Bedienpanel ausgerichtet ist, konnen Sie die Fernbedienung getrennt von der Dachklimaanlage in den Stand-By-Modus schalten oder einschalten:

Drucken Sie die Taste

9.3 Hinweis zur besseren Nutzung

Wenn Sie die folgenden Hinweise beachten, optimieren Sie die Wirkungssweise ihrer Dachklimaanlage:

• Verbessern Sie die Wärmeisolierung des Fahrzeugs, indem Sie Spalte abdachten und Fenster mit reflektierenen Rollos oder Vorhängen verhängen.
  Nachdem das Fahrzeug lange Zeit der Sonnenbestrahlung ausgesetzt war: Betreiben Sie die Dachklimaanlage erst bei geöffneten Fenstern eine Zeit lang im Klimamodus „Umluft" (♂) oder „Entlüften" (♀), bevor Sie den Klimamodus „Kühlen" (♂) eingeschaltet wird.
• Vermeiden Sie im Klimamodus „Kühlen“ (Ä) oder „Heizen“ (Ä) unnöti-ges Öffnen von Türen und Fenstern.
  Wahlen Sie eine angemessene Temperatur und Geblasestufe.
• Richten Sie die Luftdusen sinnvoll aus.
• Achten Sie darauf, dass die Luftdüssen und Ansauggitter nicht durch Tücher, Papier oder andere Gegenstände abgedeckt sind.

9.4 Dachklimaanlage ein- und ausschalten

HINWEIS

Nach dem Einsatz wird die Klimatisierung mit den Werten gestartet, die zuletzt eingestellt waren.

Mit dem Bedienpanel

Die Abbildung zeigt, wie Sie die Dachklimaanlage mit dem Bedienpanel ein-, aus- oder in den Stand-By-Modus schalten können. Drücken Sie dazu die Taste ①, wie in der Abbildung angegeben:

Beispiel: Die Dachklimaanlage ist im Stand-By-Modus. Sie soll ausgeschaltet werden.

Drucken Sie die Taste ① kurz.
Die Dachklimaanlage ist ausgeschaltet.

Mit der Fernbedienung

HINWEIS

• Um die Dachklimaanlage mit der Fernbedienung bedieten zu küssen, muss die Dachklimaanlage im Stand-By-Modus oder eingeschaltet sein.
• Mit der Fernbedienung konnen Sie die Dachklimaanlage aus dem Stand-By-Modus einschalten und wieder in den Stand-By-Modus schalten. Drücken Sie dazu die Taste .

9.5 Klimamodus wahlen

HINWEIS

• Bevor Sie den Klimamodus „Entlüften“ (△) auswahlen, müssen Sie die beiden Rollos ganz öffnen.
• Im Klimamodus „Entlüften“ (5) startet das Geblase erst, nach dem die Beluftungsklappe (Abb. 1, Seite 4) geöffnet ist. Dies kann ein paar Minuten dauern.
• Nach dem Umschalten auf den Klimamodus „Heizen“ (2) startet die Dachklimaanlage mit dem Heizen erst nach ca. 30 Sekunden. In dieser Zeit blinkt die Status-LED am Bedienpanel und der Kältekreislauf wird umgekehrt.

Wahlen Sie mit der Taste MODE den gewünschten Klimamodus, siehe „Klimamodi" auf Seite 18.
√ Die Dachklimaanlage quittiert den Empfang der Werte mit einem hohen Ton.
√ Die Dachklimaanlage wird in den gewählten Klimamodus geschaltet.

9.6 Geblasestufe manuell wahlen

Das Geblase regelt die Stärke der Luftzufuhr.

In den Klimamodi „Kühlen“ (), „Heizen“ (and “Umluft“ ()) kann die Gebläsestufe manuell gewählt werden. In den übrigen Klimamodi steuert die Dachklimaanlage die Gebläsestufe automatisch.

Displaymeldung	Erklärung
	niedrige Gebläsestufe
	mittlere Gebläsestufe
	hohe Gebläsestufe
	höchste Gebläsestufe
	Automatikmodus, nur in den Klimamodi „Kühlen“ (※) und „Heizen“ (※) verfügbar.

Wahlen Sie mit der Taste die gewünschte Geblasestufe.
√ Die Dachklimaanlage quittiert den Empfang der Werte mit einem hohen Ton.
√ Die Geblasestufe ist neu eingestellt.

9.7 Temperature einstellen

In den Klimamodi „Automatik“ (△), „Kühlen“ (）， „Heizen“ (） und „Entfeuchten“ (） können Sie über die Fernbedienung eine Temperatur zwischen 16 °C und 31 °C vorgegeben.

Wahlen Sie mit der Taste + oder - die gewünschte Temperatur.
√ Die Dachklimaanlage quittiert den Empfang der Werte mit einem hohen Ton.
Die Temperatur ist in der Dachklimaanlage eingestellt.

9.8 Luftdusen einstellen

Die Luftzufuhr in den Fahrzeug-Innenraum kann über die Stellung der Luft-dusen reguliert werden.

Die Luftdüssen können mit einem Schieber (Abb. 6 2, Seite 4) reguliert werden, sodass die Luft entweder in beiden Richtungen, nur nach vorne oder nur nach hinten gelenkt wird:

Drehen Sie den Drehknopf des Schiebers entgegen des Uhrzeigersinns auf.
Verschieben Sie den Schieber, sodass die Luft in die gewünschte Richtung gelenkt wird.
Drehen Sie den Drehknopf im Uhrzeigersinn wieder fest.

Die Lamellen (Abb. 6 1, Seite 4) der vorderen Luftdüse können gedreht werden. Dadurch wird die Luft in die gewündte Richtung geleitet.

9.9 Timer programmieren

Mit der Timerfungtion konnen Sie einen gewünschten Zeitraum zur Klimatisierung einstehen. Dabei konnen Sie entweder nur den Einsatzzeitpunkt oder nur den Ausschaltzeitpunkt oder beiden Werte vorgegeben. Die Uhrzeit kann in Schritten von 10 Minuten eingestellt werden.

HINWEIS

Wird bei der Timerprogrammierung für 15 Sekunden keine Taste auf der Fernbedienung gedrück, so wechselt die Fernbedienung darüber zum Ausgangsmodus.

Wahlen Sie vor der Programmierung des Timers den Klimamodus und alle gewündsten Werte (z. B. Temperatur) aus.

Einschaltzeitpunkt einstellen

Drücken Sie die Taste TIMER einmal.
Das Symbol ON (08.00) blinkt auf dem Display der Fernbedienung.
Stellen Sie mit der Taste + oder - die Uhrzeit ein, zu der die Dachklima-anlage eingeschaltet werden soll.
Drücken Sie die Taste SET, um den Wert zur Dachklimaanlage zu senden.
Der Einsatzzeitpunkt ist in der Dachklimaanlage eingestellt. Die Dachklimaanlage startet zum eingestellen Zeitpunkt mit dem gewählten Klimamodus.
Schalten Sie die Dachklimaanlage in den Stand-By-Modus.

Ausschaltzeitpunkt einstellen

Drücken Sie die Taste TIMER zweimal.
Das Symbol OFF (20.00) blinkt auf dem Display der Fernbedienung.
Stellen Sie mit der Taste + oder - die Uhrzeit ein, zu der die Dachklima-anlage ausgeschaltet werden sollen.
Drücken Sie die Taste SET, um den Wert zur Dachklimaanlage zu senden.
Der Ausschaltzeitpunkt ist in der Dachklimaanlage eingestellt. Die Dachklimaanlage lauft bis zum eingestellten Zeitpunkt mit dem gewählten Klimamodus.

Einschalt- und Ausschaltzeitpunkte einstellen

Drucken Sie die Taste TIMER dreimal.
Das Symbol ON (08:00) blinkt auf dem Display der Fernbedienung. Das Symbol OFF (20:00) ist sightbar.
Stellen Sie mit der Taste + oder - die Uhrzeit ein, zu der die Dachklima-anlage eingeschaltet werden soll.
Drücken Sie die Taste TIMER erneut.
Das Symbol OFF (20.00) blinkt auf dem Display der Fernbedienung.
Stellen Sie mit der Taste + oder - die Uhrzeit ein, zu der die Dachklima-anlage ausgeschaltet werden sollen.

Drücken Sie die Taste SET, um den Wert zur Dachklimaanlage zu senden.
✓ Der Einsatz- und der Ausschaltzeitpunkt sind in der Dachklimaanlage eingestellt.

Die Dachklimaanlage startet zum eingestellen Zeitpunkt mit dem gewählten Klimamodus und lauft bis zum zweiten eingestellen Zeitpunkt.

Schalten Sie die Dachklimaanlage in den Stand-By-Modus.

Timerprogrammierung aufheben

Wenn Sie den Timer programmiert haben, können Sie das wie folgt aufheben:

Drücken Sie die Taste TIMER fünfmal.
Das Symbol für den Timer erlischt. Die Programmierung ist aufgehoben.

9.10 Sleep-Funktion aktivieren

Bei aktivierter Sleep-Funktion wird die eingestellte Temperatur nach einer Stunde um 1^ und nach zwei Stunden um 2^ abgesenkt, um eine angehene Schlaftertemperatur zu gewährleisten.

Stellen Sie die gewünschte Temperatur ein (siehe „Temperatur einstellen" auf Seite 25).
Drucken Sie die Taste SLEEP.
Das Symbol wird im Display angezeigt. Die Sleep-Funktion ist aktiviert.

9.11 Zusatzfungtion „I feel“ einstellen

Bei dieser Funktion misst die Fernbedienung die Raumtemperatur und überträgt den Messwert alle 10 Minuten an die Dachklimaanlage. Die Dachklimaanlage passt die Solltemperatur an diesen Messwert an.

Drucken Sie die Taste I FEEL.
Legen Sie die Fernbedienung so ab, dass sie auf den IR-Empfänger (Abb. 2 4, Seite 2) am Bedienpanel zeigt. Sonst konnen die Werte nicht an die Dachklimaanlage gesendet werden.

HINWEIS

Die Fernbediedung sollte sich nicht in einem Bereich des Raums befinden, der wesentlich wärmer oder kälter als die durchschnittliche Raumtemperatur ist. Siearf z. B. nicht in der Sonne oder vor der Dachklimaanlage liegen.

9.12 Leuchten bedieren

Die Leuchten an der Dachklimaanlage sind dimmbar. Sie werden mit dem zuletzt eingestillten Helligkeitswert eingeschaltet.

Licht am Bedienpanel ein-/ausschalten

Drücken Sie die Taste - kurz, um die Leuchten ein- oder auszuschalten.

Licht am Bedienpanel dimmen

Drücken Sie die Taste so lange, bis die Leuchten auf die gewünschte Helligkeit gedimmt sind.

Um die Leuchten in die andere Richtung zu dimmen: Lassen Sie die Taste kurz los und drücken Sie sie erneut lange.

Licht mit Fernbedienung ein-/ausschalten

Drücken Sie die Taste LIGHT, um die Leuchten ein- oder auszuschalten.

9.13 Batterien der Fernbedienung austauschen

Tauschen Sie die Batterien aus, wenn auf dem Display das Symbol angezeigt wird.

Das Batteriefach befindet sich an der Rückseite der Fernbedienung.

Drücken Sie den Deckel des Batteriefachs leicht ein und schiben Sieihn in Pfeilrichtung auf.
Setzen Sie die neuen Batterien (2 x Typ AAA) wie im Batteriefach abgebildet in die Fernbedienung ein.
Schlieben sie den Deckel des Batteriefachs.

Schützen Sie Ihr Umwelt!

Batterien gehoren nicht in den Hausmüll.

Geben Sieitte ihre verbrauchten Batterien beim Händler oder bei einer Sammelstelle ab.

9.14 Uhrzeit einstellen

Die Fernbedienung besteht zur Timerprogrammierung die aktuelle Uhrzeit. Die Uhrzeit wird auf dem Display der Fernbedienung angezeigt. Zum Einstellen der Uhrzeit führen Sie folgende Schritte aus:

Hinweis

Wenn beim Einstellen der Uhrzeit für ca. 10 Sekunden keine Taste auf der Fernbedienung gedrück wird, so wechselt die Fernbedienung darüber zum Ausgangsmodus.

Drücken Sie die Taste CLOCK Lange, um in den Modus zum Einstellen der Uhrzeit zu gelangen.
√ Die Uhrzeit blinkt auf dem Display der Fernbedienung.

Stellen Sie mit der Taste + oder - die aktuelle Uhrzeit ein.
Drucken Sie die Taste SET, um die Uhrzeit zu bestätigten.

9.15 Rollos verwenden

ACHTUNG! Beschädigungsgefahr!

Wenn das Fahrzeug in der prallen Sonne stehen, damit das Verdunklungsrollo nicht ganz geschlossen werden. Es kann zu einem Hitzestau kommt. Um Materialschäden zu vermeiden, muss das Verdunklungsrollo mindestens zu einem Drittel geöffnet bleiben.

Mit den beiden Rollos kann der Sonnen- oder Lichteinfall in das Fahrzeuginnere geregelt werden.

Verschieben Sie die Rollos mit der Hand (Abb. 7, Seite 5).

10 Dachklimaanlage reinigen

ACHTUNG! Beschädigungsgefahr!

• Reinigen Sie die Dachklimaanlage nicht mit einem Hochdruckreiniger. Eindringendes Wasser kann die Dachklimaanlage beschädigen.
• Verwenden Sie keine scharfen oder harten Gegenstände oder Reinigungsmittel zur Reinigung, da dies zu einer Beschädigung der Dachklimaanlage und des Fensters führen kann.
• Verwenden Sie zur Reinigung der Dachklimaanlage lediglich Wasser mit einem schonenden Reinigungsmittel. Verwenden Sie auf keinen Fall Benzin, Diesel oder Lösungsmittel.

• Verwenden Sie zur Reinigung des Dachfensters ausschließlich die vom Hersteller empfohlenen Reinigungsmittel:

• Acrylglas-Politur (Art.-Nr. 9104100242),
  -Spezial-Politurtuch (Art.-Nr. 9104100243) und

• Acrylglas-Reiniger (Art.-Nr. 9104100244)

HINWEIS

Bei starker Sonneneinstrahlung kann sich das Dachfenster eintruben. Es wird wieder klar, sobald es sich abkühlt.

Reinigen Sie das Gehäuse der Dachklimaanlage und die Luftauslass-einheit gelegentlich mit einem feuchten Tuch.

Entfernen Sie regelmäßig Laub und anderen Schmutz von den Belüftungsöffnungen (Abb. 8 1, Seite 5) auf der Dachklimaanlage. Achten Sie darauf, dass Sie bereits nicht die Lamellen in der Dachklimaanlage beschädigen.
Reinigen Sie die Fernbedienung gelegentlich mit einem leicht feuchten Tuch. Zur Reinigung des Displays empfeht sich ein Brillenputztuch.
Reinigen Sie die Rollos mit milder Seifenlauge und viel Wasser.

11 Dachklimaanlage warten

WARNING!

Andere Wartungsarbeiten als die hier beschrieben)duren nur von Fachkräften durchgeführt werden, die mit den Gefahren beim Umgang mit Kältemittel und Klimaanlagen sowie den einschlädiggen Vorschriften vertraut sind. Durch unsachgemäße Wartungsarbeiten konnen erhebliche Gefahren entstehen.

Interval	Prüfung/Wartung
Regelmäßig	Kondenswasserabläufe prüfen: ► Prüfen Sie, ob die Kondenswasserabläufe (Abb. 9 1, Seite 5) an den Seiten der Dachklimaanlage frei sind und das entstehende Kondenswasser ablaufen kann.
Regelmäßig	Filter an beiden Seiten der Luftausströmeinheit reinigen (Abb. 10, Seite 6): ► Entfernen Sie von Hand die Abdeckung (1) des Filters. ► Entnahmen Sie den Filter (2). ► Reinigen Sie die Filter (2) mit einer Waschmittellösung und halten Sieihn trocknen. ► Setzen Sie den trockenen Filter (2) wieder ein. ► Setzen Sie die Abdeckung (1) wieder ein.
Einmal pro Jahr	Profildichtungen prüfen: ► Prüfen Sie die Profildlichtung der Dachklimaanlage zum Fahr-zeugdach auf Risse und andere Beschädigungen.
Einmal pro Jahr	Wärmetauscher warten setzen: ► Lassen Sie die Wärmetauscher der Dachklimaanlage von einer Fachwerkstatt warten.

Interval

Prüfung/Wartung

Einmal pro Jahr

Aktivekohle-Filter ersetzen (Abb. 11, Seite 6):

Entfernen Sie von Hand die Abdeckung (1) des Filters.
Entnehmen Sie den Filter (2).
Entfernen Sie den Aktivkohle-Filter (3).
Reinigen Sie die Filter (2) mit einer Waschmittellösung und halten Sieihn trocknen.

Setzen Sie einen neuen Aktivekehle-Filter ein.
Setzen Sie den trockenen Filter (2) wieder ein.
Setzen Sie die Abdeckung (1) wieder ein.

12 Störungen beseitigen

Störung	Ursache	Behebung
Dachklima-anlage schaltet ständig ab	Vereisungsfühler hat geschelt.	Außentemperatur ist zu niedrig oder alle Luftdüssen sind ver-schlossen.
Keine Kuhlleistung	Die Dachklimaanlage ist nicht auf Kühlen eingestellt.	➢ Stellen Sie die Dachklima-anlage auf Kühlen.
	Die Umgebungstemperatur istHigher als 52°C.	Die Dachklimaanlage ist nur für eine Umgebungstemperatur bis 52 °C ausgelegt.
	Die eingestellte Temperatur istHigher als die Raumtemperatur.	➢ Wahlen Sie eine niedrigere Temperatur.
	Die Umgebungstemperatur ist niedriger als 16 °C.	Die Dachklimaanlage ist nur für eine Umgebungstemperatur ab 16 °C ausgelegt.
	Einer der Temperaturfühler ist defekt.	➢ Wenden Sie sich an eine auto-risierte Fachwerkstatt.
	Das Verdampfergebläse ist schadhaft.
	Das Kondensatorgebläse ist schadhaft.
Keine Heizleistung	Die Umgebungstemperatur liegt über 30 °C.	➢ Nutzen Sie die Heizfunktion der Dachklimaanlage nur bei einer Temperatur unter 30 °C.
	Die Umgebungstemperatur liegt unter 2 °C.	Die Heizfunktion der Dachklimaanlage ist nur für eine Umgebungstemperatur bis 2 °C ausgelegt.
	Die eingestellte Temperatur ist/high als 30 °C.	➢ Wahlen Sie eine niedrigere Temperatur.
	Die Dachklimaanlage ist nicht auf Heizen eingestellt.	➢ Stellen sie die Dachklimaanlage auf Heizen.
	Einer der Temperaturfühler ist defect.	➢ Wenden Sie sich an eine auto-risierte Fachwerkstatt.
Schlechte Luftleistung	Die Luftansaugung ist verstopft.	➢ Entfernen Sie Laub und andere- ren Schmutz von den Belü-fungslamellen auf der Dachklimaanlage.
	Das Gebläse ist defect.	➢ Wenden Sie sich an eine auto-risierte Fachwerkstatt.
Wassereintritt im Fahrzeug	Die Ablauföffnungen für Kondens-wasser sind verstopft.	➢ Reinigen Sie die Ablauf-öffnungen für Kondenswasser.
	Die Dichtungen sind schadhaft.	➢ Wenden Sie sich an eine auto-risierte Fachwerkstatt.
Dachklima-anlage schaltet nicht ein	Es liegt keine Versorgungsspannung (230 V~) an.	➢ Kontrollieren Sie die Spanningsversorgung.
	Die Spannung ist zu niedrig (unter 200 V). Der Spannungswandler ist defect.	➢ Wenden Sie sich an eine auto-risierte Fachwerkstatt.
	Einer der Temperaturfühler ist defect.
	Die elektrische Absicherung der Spanningsversorgung ist zu gering.	➢ Prufen Sie die elektrische Absicherung der Spannings-versorgung.
Dachklima-anlage schaltet nicht ab	Einer der Temperaturfühler ist defect.	➢ Wenden Sie sich an eine auto-risierte Fachwerkstatt.
	Die elektrische Absicherung der Spanningsversorgung ist zu gering.	➢ Prufen Sie die elektrische Absicherung der Spannings-versorgung.

13 Gewährleistung

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sichitte an einen Service-Partner in Ihrlem Land (Adressen siehe Rückseite der Anleitung).

Unsere Spezialisten halten IhnenGREne weiter und besprechen mit Ihnenden weiteren Verlauf der Gewährleistung.

14 Entsorgung

Vorschriften für Umweltschutz und fachgerechte Entsorgung

Alle Organisationen müssen eine Reihe von Maßnahmen anwenden, um den Einfluss, den ihre Aktivitäten (Herstellung, Produkte, Service usw.) auf die Umwelt haben, zu erkennen, zu bewerteten und zu kontrollieren.

Die zu befolgenden Maßnahmen zur Erkennung von erheblichen Auswirkungen auf die Umwelt müssen folgende Faktoren zu berücksichtigten:

• Verwendung von Rohstoffen und natürlichen Ressourcen
• atmophärische Emissionen
  Austritt von Flüssigkeiten
• Entsorgung und Recycling
  Bodenkontamination

Um die Auswirkungen auf die Umwelt zu minimieren, stellt der Hersteller im Folgenden eine Reihe von Anzeichen dar, die jeder berücksichtigten muss, der (aus welchem Grund auch immer) mit dem Gerät während dessen Lebensdauer interagiert.

• Das gesamte Verpackungsmaterial muss entsprechend der gesetzlichen Vorschriften des Landes, in dem die Entsorgungstattfindet, entsorgt (vorzugsweise recyclelt) werden.
• Alle Produkt-Komponenten müssen entsprechend der gesetzlichen Vorschriften des Landes, in dem die Entsorgung staatfindet, entsorgt (vorzugsweise recycliert) werden.

• Zur korrekten Entsorgung muss das Gerät an ein autorisierten Recyclingcenter übergeben werden, damit sichergestellt ist, dass alle recyclabelen Komponenten wiederverwendet werden und mit den restlichen Materialien ordnungsgemäß verfahren wird.

• Stellen Sie während der Installation sichere, dass der Raum ausreichend beluftet ist, um das Entstehen von abgestandener Luft zu verhindern, die schädlich für die Gesundheit des Bediener besteht.

• Stellen Sie während des Betrieb und der Wartung sicher, dass alle schädlichen Abfallprodukte (Öl, Fett usw.) ordnungsgemäß entsorgt werden.
• Halten Sie den Lärmpegel zur Reduzierung der Lärmbelastigung gering.

Weitere Informationen zur korrekten Deinstallation unserer Produkte enthalten Sieitte den Recycling-Anleitungen auf www.dometic.com.

Geben Sie das Verpackungsmaterial möglichst in den entspruchenden Recycling-Mull.

Achten Sie im Betrieb sowie bei Reparaturen und Wartungsarbeiten daraufuf, dass der Kühlkeislauf nicht beschädigt wird und das Kätemittel nicht entweichen kann. Es wirkt als Treibhausgas und sollte nicht in die Umwelt gelangen.

Wenn Sie das Produkt endgültig außer Betriebnehmen, informieren Sie sichitte beim nachsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.

Entsorgen Sie das Produkt nur entsprechend der geltenden Recycling-oder Entsorgungsvorschriften bei einem autorisierten Entsorgungsunternehmen.

Schützen Sie Ihr Umwelt!

Akkus und Batterien gehören nicht in den Hausmüll.
Geben Sieitte ihre defekten Akkus oder verbrauchten Batterien beim Handler oder bei einer Sammelstelle ab.

15 Technische Daten

	Dometic FreshLight
	1600	2200
Art.-Nr.:	9102900207	9102900165
Kühlleistung in Anlehnung an ISO 5151:	1500 W	2050 W
Heizleistung:	max. 2050 W	max. 2700 W
Eingangsnennspannung:	230 V~ / 50 Hz
Stromaufnahme bei Kühlbetrieb:	4,1 A	4,1 A
Stromaufnahme bei Heizbetrieb:	3,5 A	5,2 A
Betriebstemperaturbereich:	0 °C bis +52 °C
Kältemittel:	R407c
Gebläse:	4 Gebläsestufen 1 Automatikmodus
Schutzklasse:	IP X4
Max. Raumvolumen des Fahrzeugs (mit isolierten Wänden):	20 m³	25 m³
Abmessungen L x B x H (mm):	1105 x 758 x 210 (Höhe über Fahrzeugdach)
1105 174 931 @ Dometic 25-60 53 196 684 880		758 550
Gewicht:	ca. 40 kg	ca. 42 kg
Prüfung/Zertifikat:	CE E24 10R-030842

15 Technische gegevens

Blinkar rott langsamt: Fel pa den inre temperatursensorn E1

Blinkar ro: Fel pden yttre temperatursensorn E2

Blinkar rott snabbt: Fel pa den yttre temperatursensorn E3

2 Knapp ①

Forattaktivera,stangaavellerstalla den takmonterade klimatanlaggningen pa stand-by-lage

7.5 Extra Funktioner

Den takmonterade klimatanlaggningen har foljande extra functiomer:

9.10 Aktivera sov-funktionen

Velge viftehastigkeit

4 Knapp MODE:

Velge klimamodus

5 Knapp CLOCK:

9.6 Velge viftehastigkeit manuelt

Viften regulerer styrken pa lufttilforselen.

I klimamodiene «Kjøling» (），«Oppvarming» (） og «Omluft» (） kan viftehastighet velges manuelt. I andre klimamodi regulerer takklimaanlegget viftehastigheten automatisk.

Displaymelding	Forklaring
	Lav viftehastigkeit
	Middels viftehastigkeit
	Høy viftehastigkeit
	Høyeste viftehastigkeit
	Automatisch modus, kun tilgengelig i klimamodi «Kjøling» (※) og «Oppvarming» (※).

Velg onsket viftehastighet med
Takklimaanlegget kvitterer mottak av verdiene med en høy signallyd.
Viftehastigheten er stilt inn pa nytt.

9.7 Stille inn temperatur

-Akrylglass-politur (Art.-Nr.9104100242),
- Spesial-poleringsklut (Art.-Nr. 9104100243) og
-Akrylglass-rengjøringsmiddel(Art.-Nr.9104100244),

MERK

Puhallustehon valinta

4 Painike MODE:

Neudorferstrasse 108

2353 Guntramsdorf

[phone]

[phone]

Mail: [e-mail]

BENELUX

Domatic Benelux B.V.

Ecustraat 3

NL-4879 NP Etten-Leur

[phone]

[phone]

Mail: [e-mail]

DENMARK

Dometic Denmark A/S

Nordensvej 15, Taulov

DK-7000 Fredericia

[phone]

[phone]

Mail: [e-mail]

FINLAND

Dometic Finland OY

Mestarintie 4

FIN-01730 Vantaa

[phone]

[phone]

Mail: [e-mail]

FRANCE

Dometic S.N.C.
