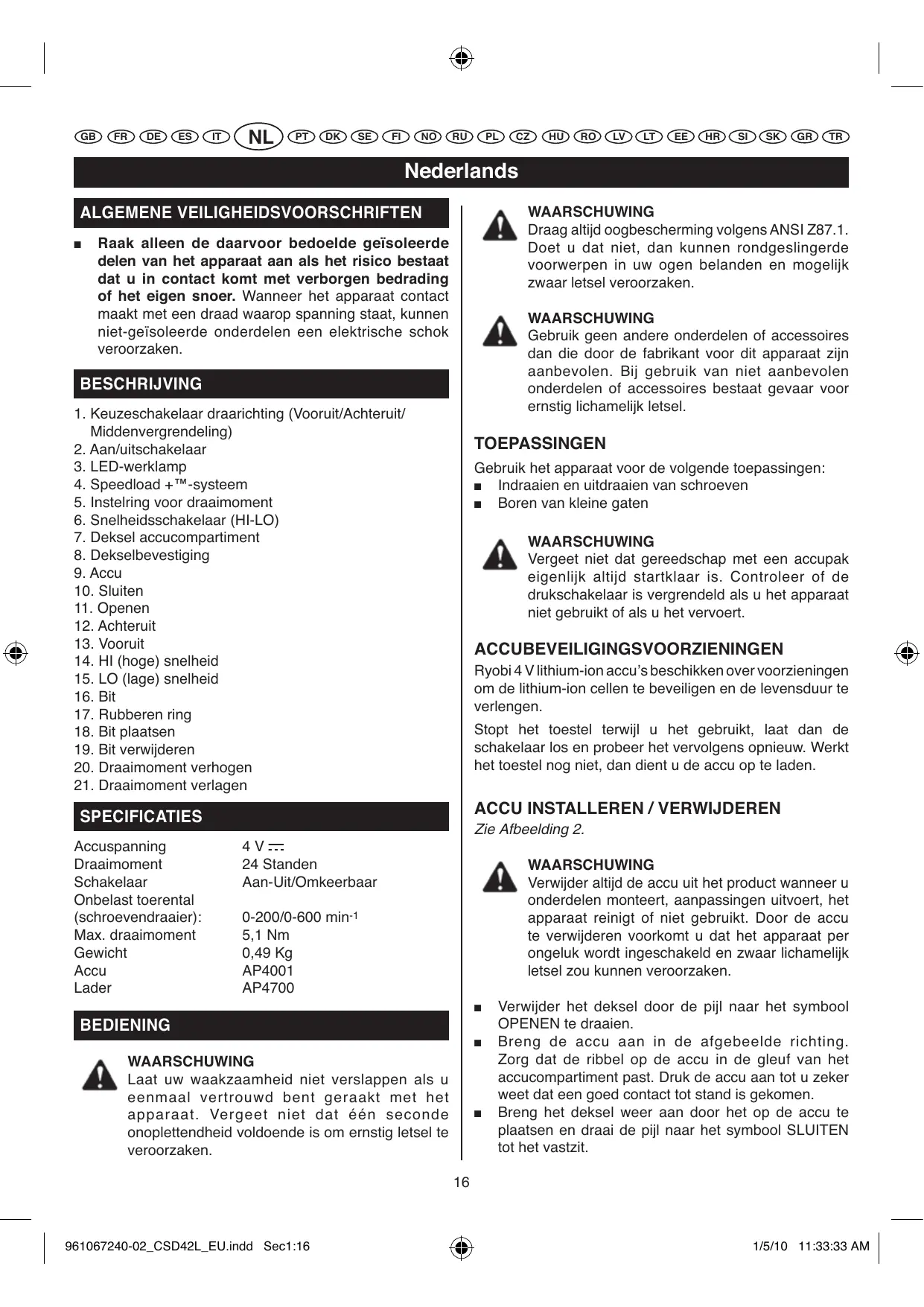

GEBRUIKSAANWIJZING CSD 40 LI RYOBI
Raak alleen de daarvoor bedoelde geïsoleerde delen van het apparaat aan als het risico bestaat dat u in contact komt met verborgen bedrading of het eigen snoer. Wanneer het apparaat contact maakt met een draad waarop spanning staat, kunnen niet-geïsoleerde onderdelen een elektrische schok veroorzaken.
BESCHRIJVING
- Keuzeschakelaar draairichting (Vooruit/Achteruit/ Middenvergrendeling)
- Aan/uitschakelaar
- LED-werklamp
- Speedload™-systeem
- Instelring voor draaimoment
- Snelheidsschakelaar (HI-LO)
- Deksel accucompartiment
- Dekselbevestiging 9. Accu
- Sluiten
- Openen
- Achteruit
- Vooruit
- HI (hoge) snelheid
- LO (lage) snelheid
- Bit
- Rubberen ring
- Bit plaatsen
- Bit verwijderen
- Draaimoment verhogen
- Draaimoment verlagen
SPECIFICATIES
Accuspanning 4V---
Draaimoment 24 standen
Schakelaar aan-uit/omkeerbaar
Onbelast toerental
(schroevendraaier): 0-200/0-600 min -1
Max. draaimoment 5,1 Nm
Gewicht 0,49 kg
Accu AP4001
Lader AP4700
BEDIENING
WAARSCHUWING
Laat uw waakzaamheid niet verslappen als u eenmaal vertrouwd bent geraakt met het apparaat. Vergeet niet dat een seconde onoplettendheid voldoende is om ernstig letsel te veroorzaken.
WAARSCHUWING
Draag altijd oogbescherming volgens ANSI Z87.1. Doet u dat niet, dan kunnen rondgeslingerde voorwerpen in uw ogen belanden en mogelijk zwaar letsel veroorzaken.
WAARSCHUWING
Gebruik geen andere onderdelen of accessoires dan die door de fabrikant voor dit apparaat zijn aanbevolen. Bij gebruik van niet aanbevolen onderdelen of accessoires bestaat gevaar voor ernstig lichamelijk letsel.
TOEPASSINGEN
Gebruik het apparaat voor de volgende toepassingen:
- Indraaien en uitdraaien van schroeven Boren van kleine gaten
WAARSCHUWING
Vergeet niet dat gereedschap met een accupak eigenlijk altijd startklaar is. Controleer of de drukschakelaar is vergrendeld als u het apparaat niet gebruikt of als u het vervoert.
ACCUBEVEILIGINGSVOORZIENINGEN
Ryobi 4 V lithium-ion accu's beschikken over voorzieningen om de lithium-ion cellen te beveiligen en de levensduur te verlengen.
Stopt het toestel terwijl u het gebruikt, laat dan de schakelaar los en probeer het vervolgens opnieuw. Werkt het toestel nog niet, dan dient u de accu op te laden.
ACCU INSTALLEREN / VERWIJDEREN
Zie Afbeelding 2.
WAARSCHUWING
Verwijder altijd de accu uit het product wanneer u onderdelen monteert, aanpassingen uitvoert, het apparaat reinigt of niet gebruikt. Door de accu te verwijderen voorkomt u dat het apparaat per ongeluk wordt ingeschakeld en zwaar lichamelijk letsel zou kunnen veroorzaken.
- Verwijder het deksel door de pijl naar het symbool OPENEN te draaien.
- Breng de accu aan in de afgebeelde richting. Zorg dat de ribbel op de accu in de gleuf van het accucompartiment past. Druk de accu aan tot u zeker weet dat een goed contact tot stand is gekomen.
- Breng het deksel weer aan door het op de accu te plaatsen en draai de pijl naar het symbool SLUITEN tot het vastzit.
Nederlands
BEDIENING
- Om de accu te verwijderen draait u het deksel open en haalt u de accu uit het compartiment. Gebruik dit apparaat nooit zonder het deksel te sluiten en dicht te draaien.
KEUZESCHAKELAAR DRAAIRICHTING (VOORUIT / ACHTERUIT / MIDDENVERGRENDELING)
Zie Afbeelding 3.
De richting waarin de bit draait is omkeerbaar en wordt bepaald door een keuzeschakelaar boven de aan/uit-schakelaar. Met de schroevendraaier in de normale stand moet de keuzeschakelaar zich links van de aan/uit-schakelaar bevinden voor een voorwaartse beweging. Met de schakelaar rechts is de richting omgekeerd.
Met de keuzeschakelaar in de stand UI (middenvergrendeling) verkleint u de kans dat het apparaat per ongeluk wordt ingeschakeld.
WAARSCHUWING
Wacht tot de as volledig tot stilstand is gekomen voordat u de draairichting wijzigt, om mechanische schade te voorkomen. Laat de schakelaar los om de schroevendraaier uit te schakelen en wacht tot de as geheel stilstaat.
OPMERKING: De schroevendraaier werkt alleen met de keuzeschakelaar voor de draairichting geheel links of rechts.
KEUZE UIT TWEE SNELHEDEN
Zie Afbeelding 4.
De schroevendraaier kan worden ingesteld op een LO (lage) en een HI (hoge) snelheid. Met een schuifknop op de schroevendraaier kiest u tussen LO en HI. Met de schuifknop in de stand LO is de snelheid lager en beschikt het apparaat over meer kracht. Wanneer u de knop in de stand HI schuift, is de snelheid hoger en beschikt het apparaat over minder kracht. Gebruik uitsluitend 1/4 zeskant bits om te boren. De maximale boormaat is 1/4
Gebruik de HI stand om gaten te boren en de LO stand om schroeven in te draaien.
BIT PLAATSEN/VERWIJDEREN
Zie Afbeelding 5.
Het SPEEDLOAD +™-SYSTEEM op de schroevendraaier is een snelspanboorhouder voor 1/4" zeskant bits. Steek de bit in de houder en druk deze zo ver mogelijk aan tot het vastzit. Om een bit te verwijderen duwt u de rubberen ring naar voren en trekt u de bit uit de houder.
DRA AIMOMENTREGELAAR
Deze schroevendraaier heeft een draaimomentregelaar om verschillende soorten schroeven in verschillende materialen te draaien. De juiste instelling hangt af van het gebruikte materiaal en de schroefmaat.
DRA AIMOMENT INSTELLEN
Zie Afbeelding 6.
Op de voorkant van de schroevendraaier vindt u vierentwintig aanduidingen voor het draaimoment.
Selecteer de HI (hoge) of LO (lage) snelheid. Draai de instelring naar het gewenste draaimoment.
| 1 - 4 | Kleine schroeven indraaien (HI of LO snelheid) |
| 5 - 8 | Schroeven in zacht materiaal (LO snelheid) |
| 9 - 12 | Schroeven in zachte en harde materialen (LO snelheid) |
| 13 - 16 | Schroeven in hardout (LO snelheid) |
| 17 - 24 | Grote schroeven indraaien (LO snelheid) |
BEVEILIGING TEGEN OVERBELASTING
Het apparaat heeft een beveiliging tegen overbelasting. Het apparaat stopt als de as gedurende enkele seconden wordt geblokkeerd met ingedrukte schakelaar. Laat de schakelaar in dat geval los en wacht enkele seconden voordat u het apparaat opnieuw gebruikt. Om dit te voorkomen, het apparaat niet forceren.
LICHTDIODE VOOR VERLICHTING VAN DE WERKZONE (afb. 7)
De schroevendraaier is voorzien van een ingebouwde lichtdiode waardoor u het apparaat kunt gebruiken in besloten of smalle plaatsen waar extra verlichting vereist is. De lichtdiode voor verlichting van de werkzone gaat aan zodra u de drukschakelaar indrukt.
OPMERKING: De LED-werklamp gaat uit wanneer de beveiliging tegen overbelasting wordt geactiveerd. De verlichting gaat weer aan zodra u de schakelaar indrukt om verder te werken.
ONDERHOUD
WAARSCHUWING
Gebruik bij vervanging van onderdelen uitsluitend originele delen. Het gebruik van andere onderdelen kan gevaar opleveren of het product beschadigen.
ONDERHOUD
Gebruik geen oplosmiddelen om kunststof onderdelen te reinigen. De meeste kunststoffen kunnen worden beschadigd door de in de handel zijnde oplosmiddelen. Gebruik een schone doek om vervuiling, stof, olie, vet en dergelijke te verwijderen.
WAARSCHUWING
Kunststof onderdelen mogen nooit in aanraking komen met remvloeistof, benzine, petroleumproducten, kruipolie, enz. Deze chemicaliën bevatten namelijk stoffen die kunststof kunnen beschadigen, verzwakken of aantasten.
Gebruik elektrisch gereedschap niet op verkeerde wijze. Misbruik kan leiden tot schade aan gereedschap en werkstuk.
WAARSCHUWING
Verander niets aan dit gereedschap en maak of gebruik geen hulpstukken die niet worden aanbevolen. Dergelijke wijzigingen of aanpassingen zijn misbruik en kunnen gevaarlijke situaties opleveren en mogelijk zwaar lichamelijk letsel veroorzaken.
MILIEUBESCHERMING
Zorg dat grondstoffen gerecycleerd worden. Zet een afgedankt elektrisch apparaat niet bij het huishoudelijk afval. Om het milieu te beschermen moeten het apparaat, de accessoires en de verpakking gesorteerd bij een erkend recyclingcentrum worden aangeleverd.
SYMBOLEN
Veiligheidswaarschuwing
V
Volt
min-1 Toeren of omwentelingen per minuut
—
Gelijkstroom
EU-conformiteit
Gelieve de instructies zorgvuldig te lezen vooraleer u het toestel start.
Recycleer ongewenste producten
Elektrisch afval mag niet samen met ander huishoudelijk afval worden weggegooid. Gelieve te recycleren indien de mogelijkheid bestaat. Neem contact op met uw lokaal bestuur of handelaar om advies te krijgen over recyclage.
Portugees
ALGEMENE VEILIGHEIDSINSTRUCTIES
Dit Ryobi product is gewaarborgd tegen fabricagefouten en defecte onderdelen gedurende een periode van vierentwintig (24) maanden, te rekenen vanaf de officiële datum op het origineel van de door de wederverkoper aan de eindgebruiker uitgeschreven rekening.
Beschadigingen veroorzaakt door normale slijtage, door abnormaal of ongeoorloofd gebruik of onderhoud, of door overbelasting vallen niet onder deze garantie, evenmin als accu's, lampen, bits, snijbladen, zakken enz.
In geval van slechte werking tijdens de garantieperiode, wordt u verzocht het NIET GEDEMONTEERDE product samen met de koopbon aan uw leverancier of aan het dichtstbijzijnde Ryobi servicecentrum te sturen.
Deze garantie doet niets af aan uw wettelijke rechten met betrekking tot defecte producten.
GARANTIE - VOORWAARDEN
Het trillingsemissieniveau dat op dit informatieblad wordt gegeven, is gemeten in overeenstemming met een gestandaardiseerde test, vastgelegd in EN60745 en mag worden gebruikt om machines met elkaar te vergelijken. Het verklaarde trillingsemissieniveau geeft de hoof toepassing van het gereedschap weer. Als de machine echter voor andere toepassingen of met andere accessoires wordt gebruikt of slecht wordt onderhouden, kan de trillingsemissie verschillen. Dit kan de blootstelling gedurende de gehele werkduur aanzienlijk verhogen.
Bij een schatting van het niveau van blootstelling aan trillingen moet ook rekening worden gehouden met het aan/uit staan van de machine of dat deze draait, maar niet wordt gebruikt. Dit kan het niveau van blootstelling gedurende de gehele werkduur aanzienlijk verlagen. Stel bijkomende veiligheidsmaatregelen op om de gebruiker tegen de gevolgen van trillingen te beschermen: zoals onderhoud van het gereedschap en de accessoires, houd de handen warm, de organisatie van werkpatronen.
WAARSCHUWING
Wij verklaren op onze eigen verantwoordelijkheid dat dit product voldoet aan de volgende normen of normatieve documenten. 98/37/EC (tot 28/12/2009), 2006/42/EC (vanaf 29/12/2009), 2004/108/EC, EN60745, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3 Geluidsdrukniveau 56.5 dB(A) Geluidsvermogensniveau 67.5 dB(A) Versnellingswaarde van de gewogen effectieve waarde (k = 1.5 m / s2) 0.8m / s2
Wij verklaren op onze eigen verantwoordelijkheid dat dit product voldoet aan de volgende normen of normatieve documenten. 98/37/EC (tot 28 december 2009), 2006/42/EC (vanaf 29 december 2009), 2004/108/EC, EN60745, EN61000, EN55014 Geluidsdrukniveau 56.5 dB(A) Geluidsvermogensniveau 67.5 dB(A) Waarde van de gewogen effectieve versnelling (k = 1.5m / s2) 0.8 m / s2
