GEBRUIKSAANWIJZING BROADBAND ROUTER US ROBOTICS

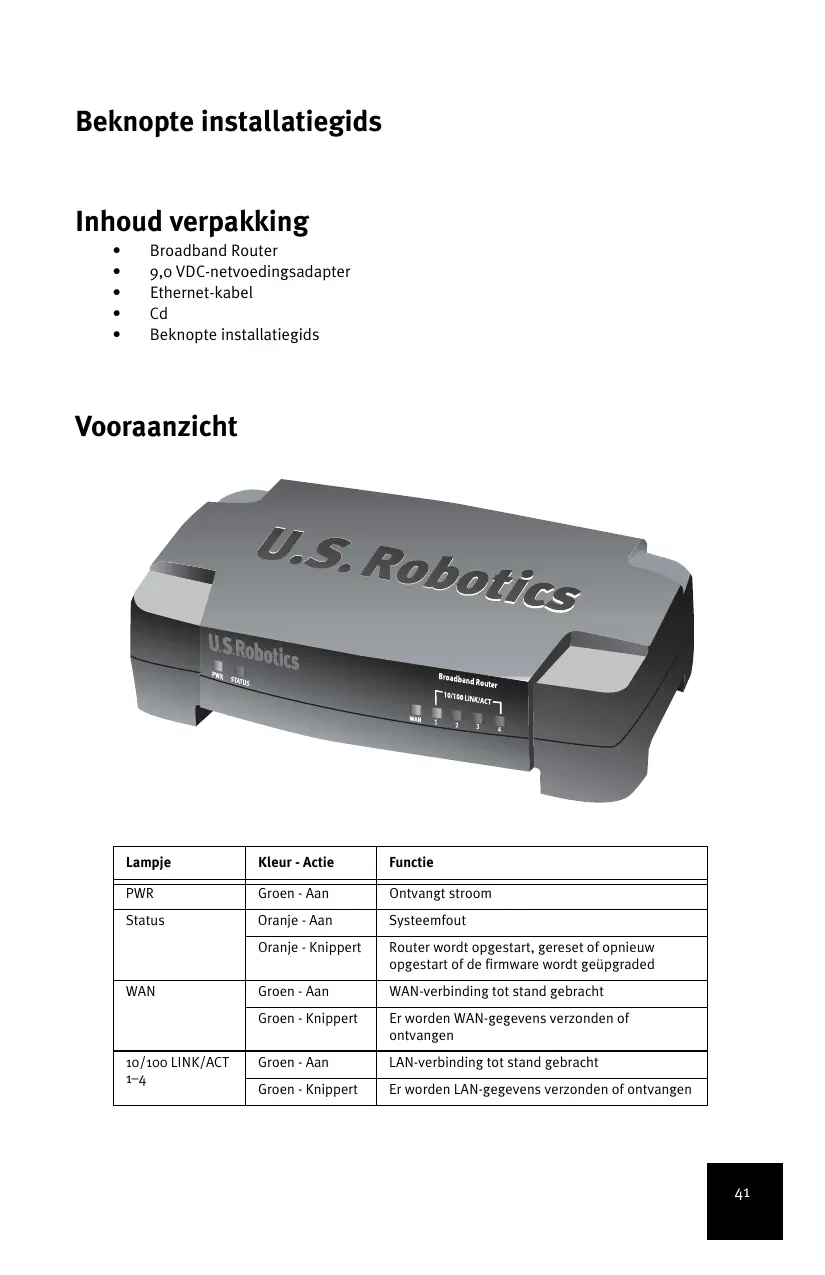

Beknopte installatiegids Inhoud verpakking

Lampje Kleur - Actie Functie PWR Groen - Aan Ontvangt stroom Status Oranje - Aan Systeemfout Oranje - Knippert Router wordt opgestart, gereset of opnieuw opgestart of de firmware wordt geüpgraded WAN 10/100 LINK/ACT 1–4 Groen - Aan WAN-verbinding tot stand gebracht Groen - Knippert Er worden WAN-gegevens verzonden of ontvangen Groen - Aan LAN-verbinding tot stand gebracht Groen - Knippert Er worden LAN-gegevens verzonden of ontvangen

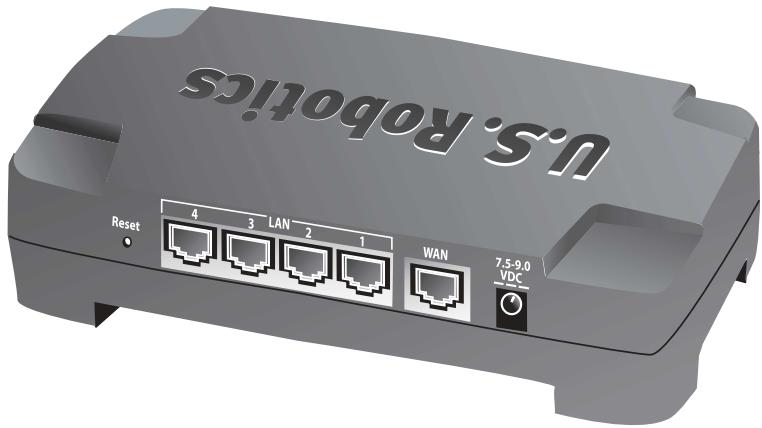

Poort Functie Reset Start de Broadband Router opnieuw op door de Reset-knop in te drukken en los te laten. Herstel de fabrieksinstellingen van de Broadband Router door de Reset-knop zeven seconden ingedrukt te houden LAN 1–4 RJ-45-poorten voor het aansluiten van apparaten op het lokale netwerk WAN RJ-45-poort voor het aansluiten van de router op een breedbandmodem of een WAN 7.5–9.0 VDC Stroomaansluiting De router installeren De Broadband Router kan eenvoudig worden aangesloten op een kabel- of DSL-modem met Ethernet-aansluiting. Controleer of uw modem compatibel is door te kijken hoe uw modem op uw computer is aangesloten. Als de aansluiting via een RJ-45 Ethernet-kabel tot stand is gebracht, kan uw modem op de Broadband Router worden aangesloten. Dit hebt u nodig om te beginnen

Een computer met een geïnstalleerde Ethernet-adapter (NIC) Een goed werkende kabel- of DSL-modem met Ethernet-aansluiting Met HTML 4.01 compatibele webbrowser (bijvoorbeeld Internet Explorer 5.5 of later of Netscape 7.0 of later) De aanduiding van uw cd-rom-station (bijvoorbeeld D) Het productnummer en serienummer van uw router, die op het etiket aan de onderzijde van de router staan. U hebt dit nummer nodig wanneer u contact opneemt met onze Technische ondersteuning. Productnummer Serienummer

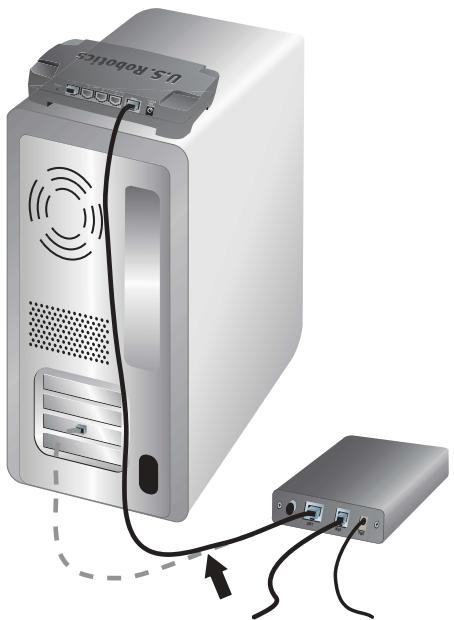

Stap 1: uw modem op de router aansluiten.

Schakel uw computer en uw modem uit.

Zoek de Ethernet-kabel waarmee uw modem op de Ethernet-adapter van uw pc is aangesloten en koppel deze los van de pc. Koppel de kabel niet los van uw modem.

Sluit het vrije uiteinde van de Ethernetkabel aan op de WAN-poort aan de achterzijde van de router.

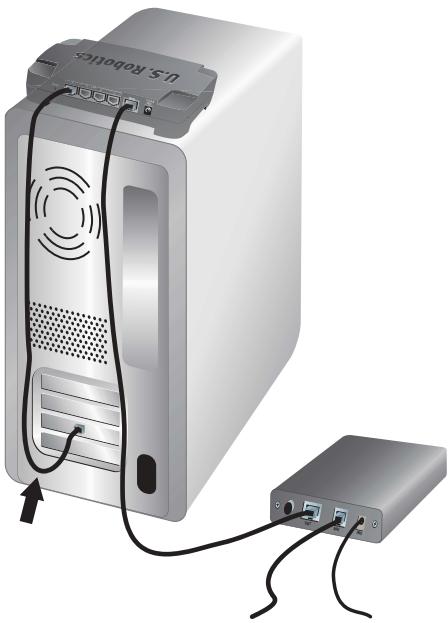

Stap 2: de router op uw computer en de stroomvoorziening aansluiten.

Sluit één uiteinde van de meegeleverde Ethernet-kabel aan op de Ethernetadapter van uw computer.

Sluit het andere uiteinde aan op een van de LAN-poorten van de router.

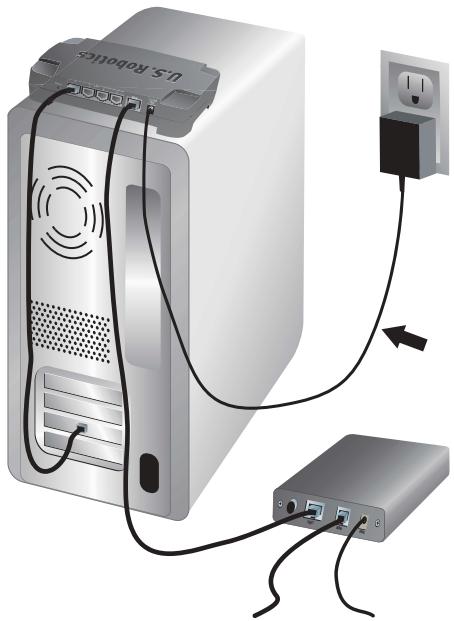

Sluit de meegeleverde netvoedingsadapter aan op de stroomaansluiting van de router.

Sluit de netvoedingsadapter aan op een gewoon stopcontact. ENET WAN PWR Gebruikers in Groot-Brittannië: vervang de stekker van de netvoedingsadapter door de standaard Britse stekker die in het U.S. Robotics-pakket is meegeleverd. Oefen genoeg kracht uit om ervoor te zorgen dat de nieuwe stekker stevig vastklikt.

ENET WAN PWR Stap 3: de standaard verbindingsinstellingen configureren. Gebruikers van Windows XP en Me: als Universal Plug and Play wordt gestart, dient u de instructies op het scherm op te volgen en stap 1 en 2 hieronder over te slaan. Ga verder met stap 3.

Klik op Log in (Aanmelden). Er is geen standaardwachtwoord.

Selecteer Primary Setup (Primaire setup) in het menu en klik vervolgens op Change (Wijzigen).

Selecteer het type WAN. Afhankelijk van het type WAN dient u mogelijk bepaalde verbindingsgegevens in te voeren. Als u niet zeker bent van bepaalde verbindingsgegevens waarom tijdens de setup wordt gevraagd, dient u contact op te nemen met uw Internet Service Provider. Als u klaar bent, klikt u op Save (Opslaan).

Controleer de internetverbinding door een webbrowser te starten en naar www.usr.com/productreg te gaan. Als er geen internetverbinding tot stand wordt gebracht, dient u 'Problemen oplossen' in deze gids te raadplegen. Als er wel een internetverbinding tot stand wordt gebracht, dient u uw product te registreren. U.S. Robotics beveelt u bovendien aan als volgt een back-up van uw nieuwe configuratie-instellingen te maken: Selecteer het menu Toolbox (Werkset).

2) Klik op Backup Setting (Back-up van instellingen maken).

3) Het systeem vraagt u of u het bestand wilt opslaan of openen. Selecteer

4) Blader naar de locatie waar u de back-up wilt opslaan en klik op Save

(Opslaan). Gefeliciteerd! De installatieprocedure is voltooid. Voor gegevens over de configuratie, reglementaire informatie en informatie over de garantie, kunt u de gebruikershandleiding op de cd van U.S. Robotics raadplegen. Problemen oplossen Ik kan geen verbinding maken met de webinterface van de router. Mogelijke oplossing 1: Controleer of alle Ethernet-kabels en het stroomsnoer juist zijn aangesloten. Mogelijke oplossing 2: Ga na of u alle stappen in het gedeelte 'Voor u begint' van de gebruikershandleiding op de cd van U.S. Robotics juist hebt uitgevoerd. Als uw computer is geconfigureerd voor een statisch IPadres, dient u deze nu opnieuw te configureren met de optie Automatisch een IP-adres verkrijgen.

Mogelijke oplossing 3: Controleer of het IP-adres dat uw computer gebruikt binnen het standaardbereik 192.168.123.xxx valt. Controleer of het adres van het subnetmasker 255.255.255.0 is. Indien noodzakelijk moet de standaard gateway 192.168.123.254 zijn. Voer de volgende stappen uit om deze instellingen te controleren: Gebruikers van Windows XP, 2000 of NT:

Klik in Windows op Start en vervolgens op Uitvoeren.

Controleer of het IP-adres, het subnetmasker, de standaard gateway en de DNSservergegevens correct zijn. Als dat niet het geval is: Typ ipconfig /release en druk op ENTER.

2) Typ ipconfig /renew en druk op ENTER.

Gebruikers van Windows Me, 98 of 95:

Klik in Windows op Start en vervolgens op Uitvoeren.

Controleer of het IP-adres, het subnetmasker, de standaard gateway en de DNSservergegevens correct zijn. Als dat niet het geval is, klikt u op Alles vrijgeven en daarna op Alles vernieuwen. Mogelijke oplossing 4: Volg de onderstaande instructies om de verbindingsinstelling van uw webbrowser te controleren en om te controleren of de functie HTTP Proxy van uw webbrowser is uitgeschakeld. Met deze procedure zorgt u ervoor dat uw webbrowser de configuratiepagina's in de router kan lezen. Gebruikers van Internet Explorer:

Klik op Extra, Internetopties en selecteer het tabblad Verbindingen.

Selecteer Nooit een verbinding kiezen en klik op Toepassen.

Klik op de knop LAN-instellingen.

Verwijder de vinkjes uit alle vakjes en klik op OK.

Klik op OK. Gebruikers van Netscape Navigator:

Dubbelklik in het venster Categorie op Geavanceerd.

Klik op Proxy's, klik op Directe verbinding met het internet en klik op OK. Ik krijg geen toegang tot het internet. Mogelijke oplossing 1: Controleer of het stroomsnoer en beide Ethernet-kabels juist zijn aangesloten. Controleer ook de kabels die de router, de modem en alle computers met elkaar verbinden. Mogelijke oplossing 2: Start de router opnieuw op door de stekker uit het stopcontact te halen en hem er weer in te steken. Ik weet niet of mijn IP-adres statisch of dynamisch is. Mogelijke oplossing: Als u over een breedband-internetservice beschikt, hebt u waarschijnlijk een dynamisch IP-adres. U dient dit echter na te vragen bij uw Internet Service Provider (ISP), omdat sommige aanbieders een statisch IP-adres toewijzen. Ik wil mijn netwerkconfiguratie controleren in Windows Me, maar ik kan het pictogram Netwerk niet vinden. Mogelijke oplossing: In Windows Me worden standaard niet alle pictogrammen weergegeven in het Configuratiescherm. U kunt als volgt instellen dat standaard alle pictogrammen worden weergegeven:

Klik in het Configuratiescherm op Alle configuratieschermopties weergeven aan de linkerzijde van het scherm. Als het goed is, worden nu alle pictogrammen in het configuratiescherm afgebeeld. Hoe kan ik het TCP/IP-protocol configureren voor samenwerking met de router? Mogelijke oplossing: Het TCP/IP-protocol is geïnstalleerd, maar niet geconfigureerd om samen te werken met de router. Gebruikers van Windows XP:

Klik op Start en Configuratiescherm.

Dubbelklik op het pictogram Netwerk- en internetverbindingen.

Klik met de rechtermuisknop op het pictogram dat uw LAN of snelle internetverbinding vertegenwoordigt en selecteer Eigenschappen.

Klik op het tabblad Algemeen en selecteer de TCP/IP-regel die aan uw netwerkkaart is toegewezen.

Klik op de knop Eigenschappen.

Configureer het IP-adres:

Voorkeursmethode - Zo verkrijgt u het IP-adres automatisch via de DHCP-server: Klik op het tabblad Algemeen, selecteer Automatisch een IP-adres verkrijgen en klik op OK. Klik nogmaals op OK.

Raadpleeg de gebruikershandleiding op de cd van U.S. Robotics voor informatie over het handmatig instellen van het IP-adres. Gebruikers van Windows 2000:

Dubbelklik op het pictogram LAN-verbindingen en selecteer Eigenschappen.

Selecteer de TCP/IP-regel die aan uw netwerkkaart is toegewezen en selecteer Eigenschappen.

Configureer het IP-adres:

Voorkeursmethode - Zo verkrijgt u het IP-adres automatisch via de DHCP-server: Klik op het tabblad IP-adres, selecteer Automatisch een IP-adres verkrijgen en klik op OK. Klik nogmaals op OK.

Raadpleeg de gebruikershandleiding op de cd van U.S. Robotics voor informatie over het handmatig instellen van het IP-adres. Gebruikers van Windows Me, 98 of 95:

Dubbelklik op het pictogram Netwerk.

Klik op het tabblad Configuratie en selecteer de TCP/IP-regel die aan uw netwerkkaart is toegewezen.

Klik op de knop Eigenschappen.

Configureer het IP-adres:

Voorkeursmethode - Zo verkrijgt u het IP-adres automatisch via de DHCP-server: Klik op het tabblad IP-adres, selecteer Automatisch een IP-adres verkrijgen en klik op OK. Klik nogmaals op OK.

Raadpleeg de gebruikershandleiding op de installatie-cd van U.S. Robotics voor informatie over het handmatig instellen van het IP-adres. Gebruikers van Windows NT:

Dubbelklik op het pictogram Netwerk.

Klik op het tabblad Protocollen en selecteer de TCP/IP-regel die aan uw netwerkkaart is toegewezen.

Klik op de knop Eigenschappen.

Configureer het IP-adres:

Voorkeursmethode - Zo verkrijgt u het IP-adres automatisch via de DHCP-server: Klik op het tabblad IP-adres, selecteer IP-adres verkrijgen van een DHCP-server en klik op OK. Klik nogmaals op OK.

Raadpleeg de gebruikershandleiding op de installatie-cd van U.S. Robotics voor informatie over het handmatig instellen van het IP-adres. U kunt de ping-opdracht gebruiken om te controleren of uw pc met succes verbinding met de router heeft gemaakt. Raadpleeg de gebruikershandleiding op de cd van U.S. Robotics voor instructies over de ping-opdracht. Hebt u nog steeds problemen?

Raadpleeg de gebruikershandleiding op de cd van U.S. Robotics.

Ga naar het gedeelte Support (Ondersteuning) op de website van U.S Robotics op www.usr.com De meest voorkomende problemen waar gebruikers mee te maken krijgen, worden besproken in de gedeelten FAQ (Veelgestelde vragen) en Troubleshooting (Problemen oplossen) voor uw product. Het productnummer van de Broadband Router is 8004. Dit nummer kan nodig zijn als u naar informatie zoekt op de website van U.S. Robotics.

Neem contact op met de afdeling Technische ondersteuning van U.S. Robotics. Technische vragen over producten van U.S. Robotics kunnen tevens worden beantwoord door het team ervaren specialisten van de afdeling Technische ondersteuning. Land Telefoonnummer Webmail Openingstijden Verenigde Staten (888) 216-2850 http://www.usr.com/emailsupport
