INSTRUKCJA OBSŁUGI BROADBAND ROUTER US ROBOTICS

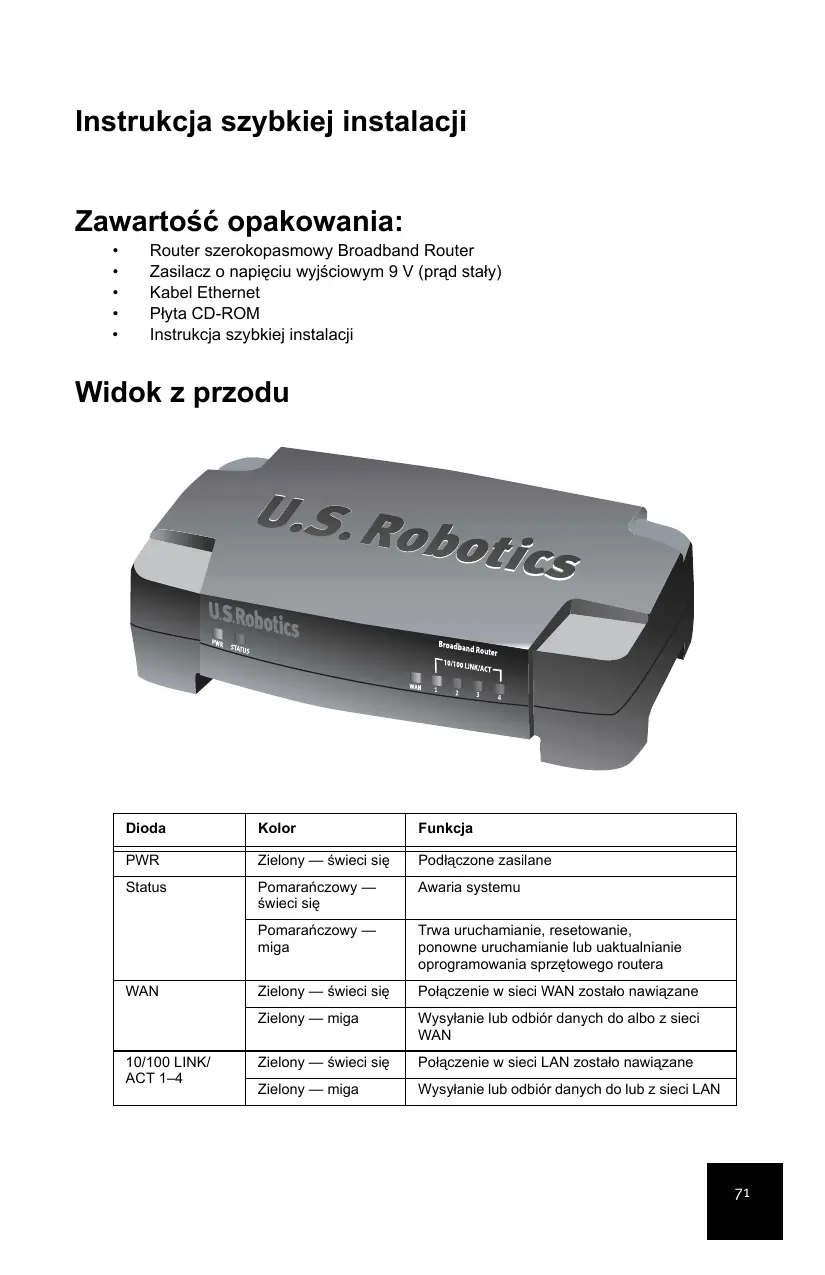

Instrukcja szybkiej instalacji Zawartość opakowania:

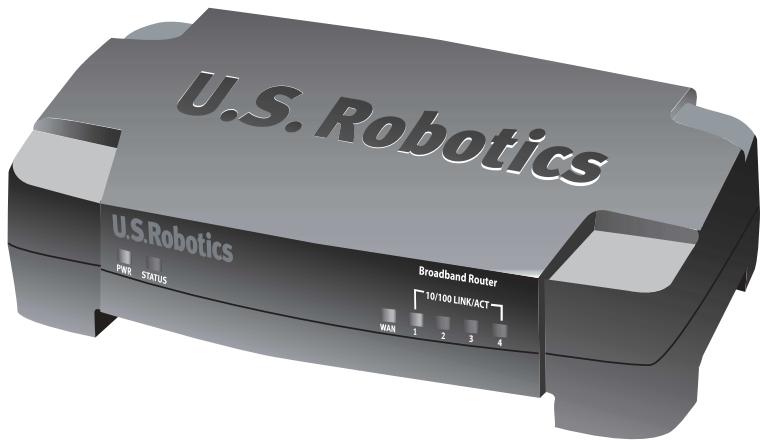

Router szerokopasmowy Broadband Router Zasilacz o napięciu wyjściowym 9 V (prąd stały) Kabel Ethernet Płyta CD-ROM Instrukcja szybkiej instalacji Widok z przodu

Dioda Kolor Funkcja PWR Zielony — świeci się Podłączone zasilane Status Pomarańczowy — świeci się Awaria systemu Pomarańczowy — miga Trwa uruchamianie, resetowanie, ponowne uruchamianie lub uaktualnianie oprogramowania sprzętowego routera WAN 10/100 LINK/ ACT 1–4 Zielony — świeci się Połączenie w sieci WAN zostało nawiązane Zielony — miga Wysyłanie lub odbiór danych do albo z sieci WAN Zielony — świeci się Połączenie w sieci LAN zostało nawiązane Zielony — miga Wysyłanie lub odbiór danych do lub z sieci LAN

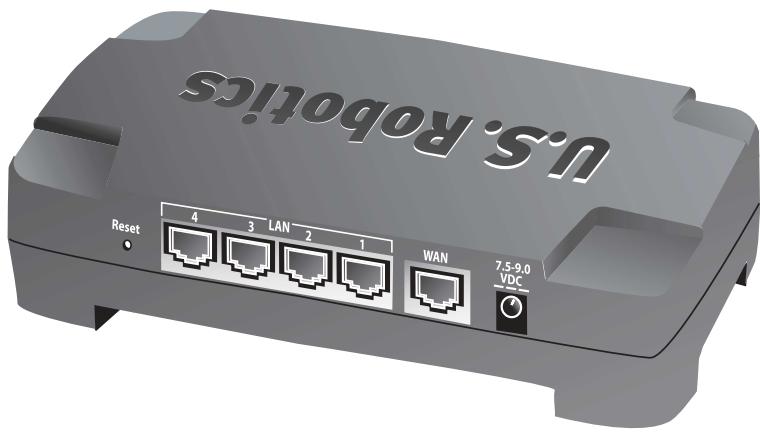

Port Funkcja Reset Aby ponownie uruchomić router Broadband Router, naciśnij i zwolnij przycisk Reset. Aby przywrócić ustawienia fabryczne routera Broadband Router, naciśnij i przytrzymaj przycisk Reset przez siedem sekund. LAN 1–4 Porty RJ-45 służą do podłączania urządzeń do sieci lokalnej (LAN). WAN Port RJ-45 służy do podłączania routera do modemu szerokopasmowego lub sieci rozległej (WAN). 7,5–9,0 VDC Złącze zasilania Instalacja routera Do routera Broadband Router można łatwo podłączyć kabel Ethernet lub modem DSL. Aby zweryfikować zgodność urządzeń, należy sprawdzić, w jaki sposób modem połączony jest z komputerem. Jeśli urządzenia te są połączone kablem Ethernet RJ-45, taki modem można podłączyć do routera Broadband Router. Wymagane wyposażenie

Komputer z zainstalowaną kartą sieciową Ethernet Sprawny modem kablowy lub modem DSL obsługujący połączenia Ethernet Przeglądarka zgodna ze standardem HTML 4.01 (np. Internet Explorer w wersji

5.5 lub nowszej albo Netscape w wersji 7.0 lub nowszej)

Litera napędu CD-ROM (np. D) Numer produktu i numer seryjny routera, które są umieszczone na naklejce na spodzie urządzenia. Numer ten należy podać podczas ewentualnej rozmowy z przedstawicielem działu pomocy technicznej. Numer produktu Numer seryjny

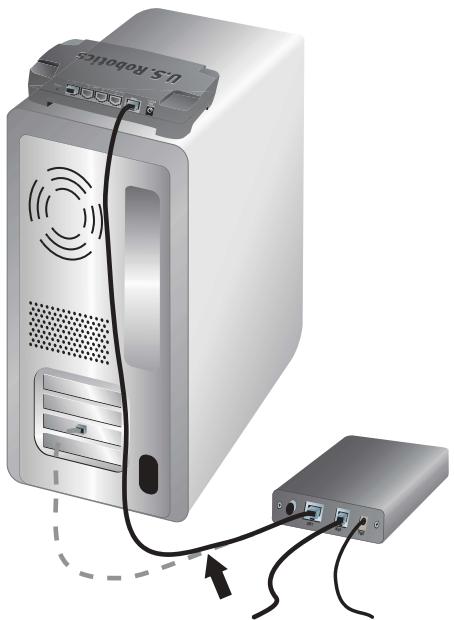

Krok 1: Podłączenie modemu do routera

Wyłącz komputer i modem.

Znajdź kabel Ethernet, który łączy modem z kartą sieciową Ethernet komputera, a następnie odłącz go od komputera. Nie odłączaj kabla od modemu.

Podłącz wolne złącze kabla Ethernet do portu sieci rozległej (WAN) z tyłu routera.

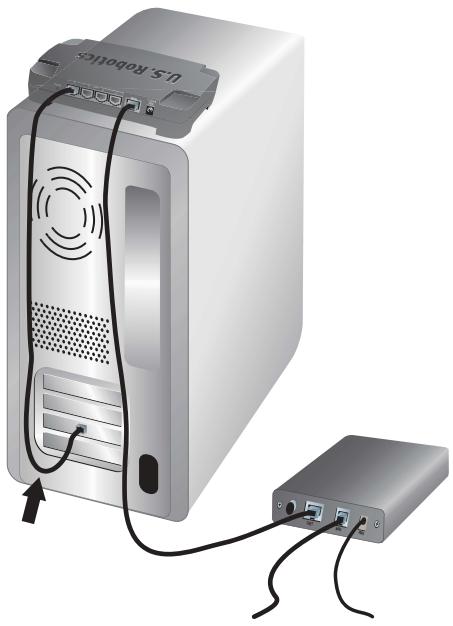

Krok 2: Podłączenie routera do komputera i zasilacza.

Podłącz jeden koniec dostarczonego kabla Ethernet do karty sieciowej komputera.

Podłącz drugi koniec do jednego z portów sieci lokalnej (LAN) routera.

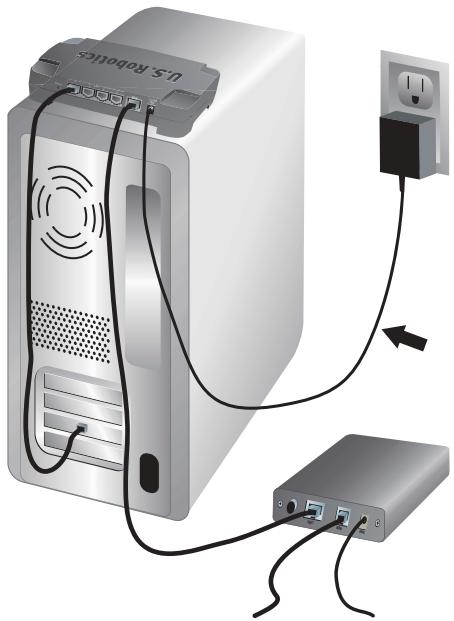

Podłącz dostarczony zasilacz do złącza zasilania routera.

Włóż wtyczkę zasilacza do gniazda sieci elektrycznej. ENET WAN PWR Uwaga dla użytkowników w Wielkiej Brytanii: Wtyczkę zasilacza należy wymienić na wtyczkę zgodną ze standardem brytyjskim, która została dostarczona w opakowaniu produktu U.S. Robotics. Nową wtyczkę należy docisnąć tak, aby się zatrzasnęła.

ENET WAN PWR Krok 3: Konfigurowanie podstawowych ustawień połączenia. Użytkownicy systemów Windows XP i Me: W przypadku pojawienia się okna Universal Plug and Play, zamiast wykonywać poniższe kroki 1 i 2 należy postępować zgodnie z instrukcjami wyświetlanymi na ekranie, a następnie przejść do kroku 3.

Uruchom przeglądarkę internetową.

W pasku lokalizacji lub adresu wpisz adres http://192.168.123.254, a następnie naciśnij klawisz ENTER. Spowoduje to uruchomienie sieciowego interfejsu użytkownika routera.

Kliknij przycisk Log in (Logowanie) — domyślnie nie ma żadnego hasła.

Z menu wybierz opcję Primary Setup (Konfiguracja podstawowa), a następnie kliknij przycisk Change (Zmień).

Wybierz typ sieci WAN. W przypadku niektórych typów sieci WAN należy wprowadzić informacje o połączeniu. Jeśli nie masz pewności, jakie informacje konfiguracyjne należy tam wprowadzić, skontaktuj się z usługodawcą internetowym. Po zakończeniu wprowadzania informacji kliknij przycisk Save (Zapisz).

W celu sprawdzenia połączenia internetowego uruchom przeglądarkę i wejdź na stronę www.usr.com/productreg. Jeśli połączenie internetowe nie działa, zajrzyj do części „Rozwiązywanie problemów” niniejszego przewodnika. Jeśli połączenie internetowe działa, zarejestruj produkt. Firma U.S. Robotics zaleca również wykonanie kopii zapasowej nowych ustawień konfiguracji w następujący sposób:

1) Wybierz menu Toolbox (Narzędzia).

2) Kliknij polecenie Backup Setting (Kopia zapasowa ustawień).

3) Zostanie wyświetlone okno systemowe zapisywania lub otwierania

pliku. Kliknij przycisk Save (Zapisz).

4) Przejdź do lokalizacji, w której chcesz zapisać plik kopii zapasowej

i kliknij przycisk Save (Zapisz). Gratulacje! Procedura instalacyjna została zakończona. Szczegółowe informacje dotyczące konfiguracji, informacje prawne oraz warunki gwarancji można znaleźć w Podręczniku użytkownika zamieszczonym na płycie CD-ROM firmy U.S. Robotics. Rozwiązywanie problemów Nie można połączyć się z sieciowym interfejsem użytkownika routera. Możliwe rozwiązanie 1: Upewnij się, że kable Ethernet są prawidłowo podłączone, oraz że podłączony jest przewód zasilający. Możliwe rozwiązanie 2: Upewnij się, że poprawnie wykonano wszystkie kroki opisane w części „Przed rozpoczęciem pracy” Podręcznika użytkownika na płycie CD-ROM firmy U.S. Robotics. Jeśli w komputerze był skonfigurowany statyczny adres IP, należy w jego konfiguracji włączyć opcję Uzyskaj adres IP automatycznie.

Możliwe rozwiązanie 3: Sprawdź, czy adres IP komputera należy do zakresu domyślnego 192.168.123.xxx. Sprawdź, czy adres maski podsieci to 255.255.255.0. Jeśli to konieczne, brama domyślna powinna mieć adres 192.168.123.254. Aby sprawdzić te ustawienia, wykonaj następujące czynności: Użytkownicy systemów Windows XP, 2000 lub NT:

Z menu Start systemu Windows wybierz polecenie Uruchom.

Wpisz cmd i kliknij przycisk OK.

W wierszu poleceń systemu DOS wpisz ipconfig /all i naciśnij klawisz ENTER.

Sprawdź, czy parametry: Adres IP, Maska podsieci, Brama domyślna i Serwery DNS są prawidłowe. Jeśli wyświetlone informacje nie są prawidłowe:

1) Wpisz polecenie ipconfig /release i naciśnij klawisz ENTER.

2) Wpisz polecenie ipconfig /renew i naciśnij klawisz ENTER.

Użytkownicy systemów Windows Me, 98 lub 95:

Z menu Start systemu Windows wybierz polecenie Uruchom.

Wpisz winipcfg i kliknij przycisk OK.

Sprawdź, czy parametry: Adres IP, Maska podsieci, Brama domyślna i Serwery DNS są prawidłowe. Jeśli nie, kliknij przycisk Zwolnij wszystko, a następnie Odnów wszystko. Możliwe rozwiązanie 4: Wykonaj poniższe czynności, aby sprawdzić ustawienia połączenia w przeglądarce internetowej oraz upewnić się, że funkcja HTTP Proxy przeglądarki jest wyłączona. Ta procedura gwarantuje możliwość odczytywania stron konfiguracji routera przez przeglądarkę internetową. Przeglądarka Internet Explorer:

Z menu Narzędzia wybierz polecenie Opcje internetowe, a następnie kartę Połączenia.

Wybierz opcję Nigdy nie wybieraj połączenia i kliknij przycisk Zastosuj.

Kliknij przycisk Ustawienia sieci LAN.

Wyczyść wszystkie pola wyboru i kliknij przycisk OK.

Kliknij przycisk OK. Przeglądarka Netscape Navigator:

Kliknij przycisk Edit (Edycja), a następnie Preferences (Preferencje).

W oknie Category (Kategoria) kliknij dwukrotnie ikonę Advanced (Zaawansowane).

Kliknij opcję Proxies (Serwery proxy), kliknij Direct connection to the Internet (Bezpośrednie połączenie z Internetem), a następnie kliknij przycisk OK. Brak połączenia z Internetem. Możliwe rozwiązanie 1: Sprawdź, czy przewód zasilający i oba kable Ethernet są podłączone prawidłowo. Dotyczy to kabli łączących router, modem i wszystkie komputery. Możliwe rozwiązanie 2: Ponownie uruchom router. W tym celu odłącz, a następnie ponownie podłącz zasilacz. Nie wiadomo, czy adres IP jest statyczny czy dynamiczny. Możliwe rozwiązanie: Jeśli korzystasz z usługi szerokopasmowego dostępu do Internetu, adres IP jest prawdopodobnie dynamiczny. Należy jednak zweryfikować tę informację, kontaktując się z usługodawcą internetowym, ponieważ niektórzy operatorzy przypisują statyczne adresy IP. Nie można znaleźć ikony Sieć i sprawdzić ustawień konfiguracji sieci w systemie Windows Me. Możliwe rozwiązanie: Zgodnie z ustawieniami domyślnymi system Windows Me nie wyświetla wszystkich ikon w Panelu sterowania. Aby zmienić ustawienie domyślne i zobaczyć wszystkie ikony:

Kliknij kolejno Start, Ustawienia, Panel sterowania.

W Panelu sterowania, w lewej części ekranu, kliknij opcję Pokaż wszystkie opcje Panelu sterowania. Teraz powinny być widoczne wszystkie ikony Panelu sterowania. Jak skonfigurować protokół TCP/IP, aby współpracował z routerem? Możliwe rozwiązanie: Protokół TCP/IP jest zainstalowany, ale nie jest skonfigurowany na potrzeby współpracy z routerem. Użytkownicy systemu Windows XP:

Kliknij kolejno: Start, Panel sterowania.

Dwukrotnie kliknij ikonę Połączenia sieciowe i internetowe.

Prawym przyciskiem myszy kliknij ikonę, która odpowiada połączeniu LAN lub szybkiemu połączeniu internetowemu, a następnie wybierz opcję Właściwości.

Kliknij kartę Ogólne i zaznacz pozycję protokołu TCP/IP przypisaną do karty sieciowej.

Kliknij przycisk Właściwości.

Skonfiguruj adresowanie IP:

Metoda preferowana — Uzyskiwanie adresu IP automatycznie przez serwer DHCP: Kliknij kartę Ogólne, zaznacz pole wyboru Uzyskaj adres IP automatycznie i kliknij przycisk OK. Ponownie kliknij przycisk OK.

Informacje o ręcznym ustawianiu adresu IP można znaleźć w Podręczniku użytkownika na płycie CD-ROM firmy U.S. Robotics. Użytkownicy systemu Windows 2000:

Kliknij kolejno Start, Ustawienia, Połączenia sieciowe i telefoniczne.

Dwukrotnie kliknij ikonę Połączenia lokalne i kliknij przycisk Właściwości.

Zaznacz pozycję protokołu TCP/IP przypisaną do karty sieciowej i kliknij przycisk Właściwości.

Skonfiguruj adresowanie IP:

Metoda preferowana — Uzyskiwanie adresu IP automatycznie przez serwer DHCP: Kliknij kartę Adres IP, zaznacz pole wyboru Uzyskaj adres IP automatycznie i kliknij przycisk OK. Ponownie kliknij przycisk OK.

Informacje o ręcznym ustawianiu adresu IP można znaleźć w Podręczniku użytkownika na płycie CD-ROM firmy U.S. Robotics. Użytkownicy systemów Windows Me, 98 lub 95:

Kliknij kolejno Start, Ustawienia, Panel sterowania.

Kliknij dwukrotnie ikonę Sieć.

Kliknij kartę Konfiguracja i zaznacz wiersz protokołu TCP/IP przypisany do karty sieciowej.

Kliknij przycisk Properties (Właściwości).

Skonfiguruj adresowanie IP:

Metoda preferowana — Uzyskiwanie adresu IP automatycznie przez serwer DHCP: Kliknij kartę Adres IP, zaznacz pole wyboru Uzyskaj adres IP automatycznie i kliknij przycisk OK. Ponownie kliknij przycisk OK.

Informacje o ręcznym ustawianiu adresu IP można znaleźć w Podręczniku użytkownika znajdującym się na płycie instalacyjnej CD-ROM firmy U.S. Robotics. Użytkownicy systemu Windows NT:

Kliknij kolejno Start, Ustawienia, Panel sterowania.

Kliknij dwukrotnie ikonę Sieć.

Kliknij kartę Protokoły i zaznacz wiersz protokołu TCP/IP przypisany do karty sieciowej.

Kliknij przycisk Właściwości.

Skonfiguruj adresowanie IP:

Metoda preferowana — Uzyskiwanie adresu IP automatycznie przez serwer DHCP:

Kliknij kartę Adres IP i wybierz opcję Uzyskaj adres IP z serwera DHCP, a następnie kliknij przycisk OK. Ponownie kliknij przycisk OK. Informacje o ręcznym ustawianiu adresu IP można znaleźć w Podręczniku użytkownika znajdującym się na płycie instalacyjnej CD-ROM firmy U.S. Robotics. Aby sprawdzić, czy komputer poprawnie wykrył router, użyj polecenia ping. Informacje na temat korzystania z polecenia ping można znaleźć w Podręczniku użytkownika na płycie CD-ROM firmy U.S. Robotics. Czy wciąż występują problemy?

Przeczytaj Podręcznik użytkownika znajdujący się na płycie CD-ROM firmy U.S. Robotics.

Przejdź do sekcji Support (Pomoc techniczna) na stronie internetowej firmy U.S Robotics znajdującej się pod adresem www.usr.com. Rozwiązania większości typowych problemów, z którymi spotykają się użytkownicy, opisano na stronach z często zadawanymi pytaniami oraz na stronach rozwiązywania problemów dla tego produktu. Numer produktu routera Broadband Router to 8004. Numer ten może być niezbędny do uzyskania informacji na stronach internetowych firmy U.S. Robotics.

Skontaktuj się z działem pomocy technicznej firmy U.S. Robotics. Odpowiedzi na pytania techniczne dotyczące produktów firmy U.S. Robotics można także uzyskać u naszych specjalistów z działu pomocy technicznej. Kraj Telefon Formularz na stronie internetowej Godziny pracy USA (888) 216-2850 http://www.usr.com/emailsupport 9:00–18:00 czasu centralnego, Pn.-Pt. Kanada (888) 216-2850 http://www.usr.com/emailsupport 9:00–18:00 czasu centralnego, Pn.-Pt. Austria

Aktualne informacje na temat pomocy technicznej można uzyskać w witrynie internetowej pod adresem: http://www.usr.com/support.
