INSTRUKCJA OBSŁUGI 56K SERIAL CONTROLLER FAXMODEM US ROBOTICS

Polski Wprowadzenie Polski Zawartość opakowania

• Kabel szeregowy do modemu Faxmodem
• Instalacyjna płyta CD-ROM

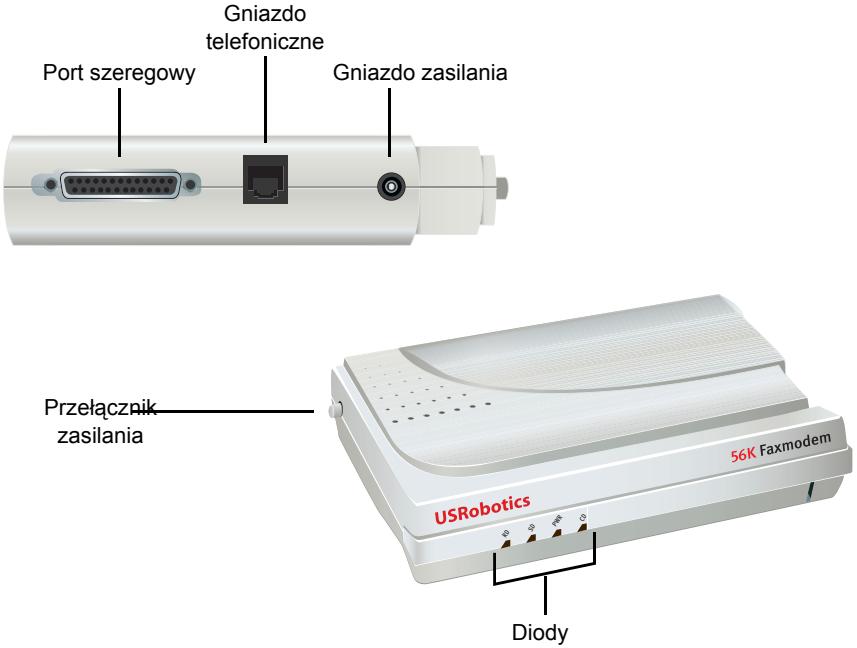

• Kabel telefoniczny i/lub adapter/rozdzielacz Elementy na obudowie Gniazdo telefoniczne Port szeregowy Gniazdo zasilania

Przełącznik zasilania Diody Diody Nazwa State Condition

Receive Data (Odbiór danych) Miga Trwa odbieranie danych

Send Data (Wysyłanie danych) Miga Trwa wysyłanie danych PWR Power (Zasilanie) Włączona Podłączone zasilane

Carrier Detect Włączona (Wykrycie nośnej) Zostały odebrane poprawne dane z modemu zdalnego. Jest możliwa transmisja danych.

Polski Wymagania systemowe

Analogowa linia telefoniczna System Windows® Vista, XP, 2000, NT 4.0, Me, 98 lub 95 OSR2 Napęd CD-ROM Dostępny port szeregowy Procesor 500 MHz lub szybszy 128 MB pamięci RAM Instalacja Krok 1: Przygotowanie do instalacji

1. Odinstaluj wszystkie pozostałe modemy zainstalowane w komputerze.

Aby dowiedzieć się, jak to zrobić, zapoznaj się z dokumentacją poprzedniego modemu.

2. Odłącz wszystkie kable telefoniczne i zasilające podłączone do poprzednich modemów.

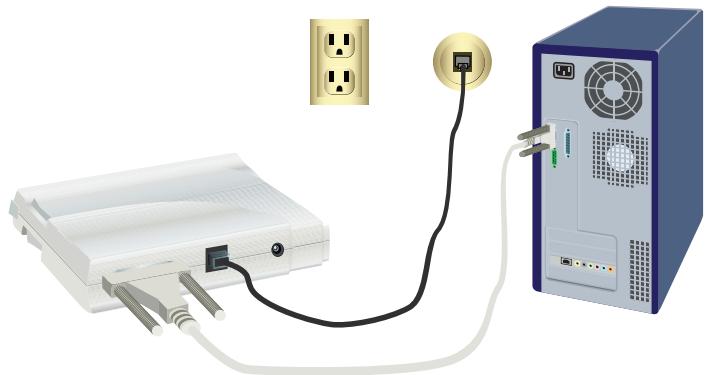

Krok 2: Instalacja sprzętu

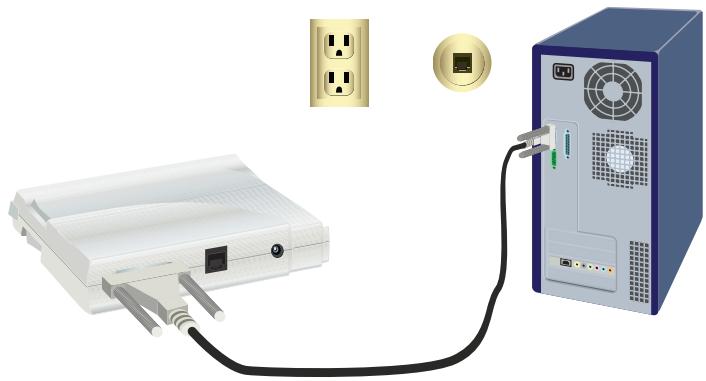

1. Znajdź port szeregowy z tyłu komputera. Jest on zazwyczaj oznaczony

etykietą COM, MODEM, RS-232, |O|O| lub SERIAL. Nie używaj portów opisanych jako AUX, GAME, LPT ani PARALLEL. Jeśli w komputerze jest dostępny tylko 25-stykowy port szeregowy, musisz kupić kabel szeregowy DB25/DB25. Modemowy kabel szeregowy dostarczony z modemem 56K Serial Controller Faxmodem jest przeznaczony do 9-stykowego portu w komputerze.

2. Do podłączenia portu szeregowego w modemie z portem szeregowym w

komputerze niezbędny jest modemowy kabel szeregowy.

Polski U w a g a : Należy używać tylko analogowej linii telefonicznej. Jeżeli podłączysz modem do linii cyfrowej, ulegnie on uszkodzeniu. Większość telefonów w biurach wykorzystuje linie cyfrowe. Jeśli nie wiesz, czy używana linia telefoniczna jest analogowa czy cyfrowa, skonsultuj się z dostawcą usług telefonicznych lub administracją budynku. 3. Do podłączenia gniazda telefonicznego w modemie do analogowego gniazdka telefonicznego w ścianie użyj dostarczonego kabla telefonicznego.

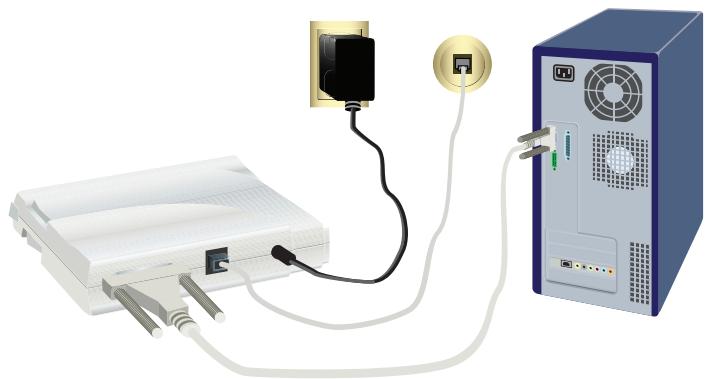

4. Do podłączenia gniazda zasilania w modemie do gniazdka elektrycznego

użyj dostarczonego zasilacza..

5. Aby włączyć modem, naciśnij i zwolnij przycisk zasilania.

U w a g a : Jeśli nie świeci się kontrolka zasilania, oznacza to, że modem nie jest włączony. Upewnij się, że do modemu jest dostarczane zasilanie z gniazdka elektrycznego.

Krok 3: Instalacja sterowników Windows Vista Instalacja modemu wymaga zalogowania się z uprawnieniami administratora. Po włączeniu komputera system Windows automatycznie wykryje zainstalowany modem.

1. Włóż płytę instalacyjną CD-ROM USRobotics do napędu.

2. Jeśli płyta instalacyjna nie zostanie uruchomiona automatycznie, kliknij

kolejno Windows Start > Komputer i kliknij dwukrotnie ikonę napędu CD-ROM.

3. Jeśli zostanie wyświetlone okno automatycznego odtwarzania, kliknij

opcję uruchomienia pliku autorun.exe.

4. Jeśli pojawi się monit o hasło administratora, wpisz je i naciśnij klawisz

5. Jeśli pojawi się okno płyty instalacyjnej CD-ROM USRobotics, wybierz

preferowany język i zaakceptuj warunki umowy licencyjnej użytkownika końcowego.

6. Aby zainstalować sterowniki modemu, kliknij polecenie Install Modem

(Zainstaluj modem) i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.

7. Jeśli pojawi się komunikat Zabezpieczenia systemu Windows, kliknij

polecenie Zainstaluj.*

• Firma USRobotics starannie przetestowała sterownik i zweryfikowała zgodność sprzętową i zgodność z systemami Windows XP, Me i 2000.

Polski Windows XP Instalacja modemu wymaga zalogowania się z uprawnieniami administratora. Po włączeniu komputera zostanie uruchomiony Kreator znajdowania nowego sprzętu.

1. Jeśli Kreator znajdowania nowego sprzętu wyświetli monit o wyszukanie

sterowników w trybie online, wybierz opcję Nie, nie tym razem i zainstaluj sterownik rodzajowy, postępując zgodnie z wyświetlanymi instrukcjami.

2. Gdy Kreator znajdowania nowego sprzętu zakończy pracę, włóż płytę

instalacyjną USRobotics do napędu CD-ROM.

3. Jeśli płyta instalacyjna nie zostanie uruchomiona automatycznie, kliknij

kolejno Windows Start > Mój komputer i kliknij dwukrotnie ikonę napędu CD-ROM.

4. Po wyświetleniu monitu wybierz preferowany język i zaakceptuj warunki

Umowy licencyjnej użytkownika końcowego.

5. Aby zainstalować sterowniki modemu, kliknij polecenie Install Modem

(Zainstaluj modem) i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.

6. Jeśli pojawi się komunikat testowania z logo Windows, kliknij przycisk

Mimo to kontynuuj.**

7. Kliknij Zakończ, aby zakończyć instalację.

1. Gdy Kreator znajdowania nowego sprzętu wykryje modem, włóż płytę

instalacyjną do napędu CD-ROM.

2. Wybierz opcję Automatic search for a better driver (Recommended)

(Automatycznie wyszukaj lepszy sterownik (zalecane)) i kliknij przycisk Dalej.

3. Gdy pojawi się odpowiedni monit, kliknij przycisk Zakończ.

1. Włóż płytę instalacyjną do napędu CD-ROM.

2. Po wyświetleniu monitu wybierz preferowany język i zaakceptuj warunki

Umowy licencyjnej użytkownika końcowego. 3. Zostanie uruchomiony kreator U.S. Robotics Faxmodem Installation Wizard (Kreator instalacji faksmodemu U.S. Robotics).

4. Kliknij przycisk Dalej.

5. Jeśli zostanie wyświetlone okno Nie znaleziono podpisu cyfrowego, kliknij przycisk Tak.

** Firma USRobotics starannie przetestowała sterownik i zweryfikowała zgodność sprzętową i zgodność z systemami Windows XP, Me i 2000.

6. Gdy pojawi się odpowiedni monit, zakończ instalację, klikając przycisk

Zakończ. Windows 98SE

1. Gdy Kreator dodawania nowego sprzętu wykryje modem, włóż płytę

instalacyjną do napędu CD-ROM. 2. Wybierz opcję Search for the best driver for your device (Recommended) (Wyszukaj najlepszy sterownik dla urządzenia (zalecane)) i kliknij przycisk Dalej.

3. Zaznacz pozycję Stacja CD-ROM i kliknij przycisk Dalej.

4. System Windows zainstaluje sterownik faksmodemu U.S. Robotics 56K

5. Aby zakończyć instalację, kliknij kolejno przyciski Dalej i Zakończ.

1. Przed zalogowaniem się do systemu włóż płytę instalacyjną USRobotics

2. Kliknij kolejno Start > Ustawienia > Panel sterowania.

3. Kliknij dwukrotnie ikonę Modemy. Zostanie wyświetlone okno Właściwości modemu.

4. Kliknij przycisk Dodaj.

5. Gdy zostanie wyświetlone okno Instalacja nowego modemu, kliknij przycisk Dalej.

6. Gdy system Windows znajdzie sterownik modemu standardowego, kliknij

7. Kliknij przycisk Z dysku.

8. Wpisz D:\ i kliknij przycisk OK. Oznaczenie D to litera dysku przypisanego do napędu CD-ROM.

9. Wybierz opcję U.S. Robotics 56K FAX EXT (non-PnP) i kliknij przycisk OK.

10. Kliknij przycisk Dalej.

11. Kliknij Zakończ, aby zakończyć instalację. Gdy zostanie wyświetlone

okno Właściwości modemu, zobaczysz w nim port COM przypisany do modemu.

12. Kliknij przycisk Zamknij.

13. Jeżeli pojawi się okno zmiany ustawień systemowych, kliknij Tak w celu

ponownego uruchomienia komputera. Windows 95 OSR2

1. Gdy Kreator aktualizacji sterownika urządzenia wykryje modem, włóż

płytę instalacyjną do napędu CD-ROM.

1. Gdy pojawi się odpowiedni monit, zakończ instalację, klikając przycisk

Polski G ra t u l a c j e ! Procedura instalacyjna zosta³a zakoñczona pomyœlnie. Zarejestruj modem 56K Serial Controller Faxmodem na stronie www.usr.com/ productreg/. Instalacja oprogramowania dodatkowego Dla wygody użytkowników na płycie instalacyjnej USRobotics zostały umieszczone następujące programy dodatkowe, stanowiące uzupełnienie posiadanego modemu: y USR MoH: obsługa funkcji wstrzymywania połączenia modemowego (Modem On Hold), która jest dostępna w standardzie V.92. Za pomocą tej funkcji można zawiesić połączenie z Internetem, gdy modem wykryje nadchodzące połączenie telefoniczne. Aby użyć funkcji „Modem On Hold”, należy włączyć u swojego operatora telefonicznego usługę połączeń oczekujących. y Phonetool: program do odbierania i wysyłania faksów. Został dołączony dla wygody użytkowników jako oprogramowanie opcjonalne. Sposób instalacji dowolnego z wymienionych programów:

1. Wyjmij płytę instalacyjną USRobotics i włóż ją ponownie do napędu CDROM.

Jeśli płyta nie zostanie automatycznie uruchomiona, uruchom ją ręcznie w następujący sposób: Windows Vista: Kliknij kolejno Start > Komputer, a następnie kliknij dwukrotnie ikonę napędu CD. Windows XP: Kliknij kolejno Start > Mój komputer, a następnie kliknij dwukrotnie ikonę napędu CD. Windows 2000, Me, 98, NT lub 95: Kliknij dwukrotnie ikonę Mój komputer (na pulpicie), a następnie kliknij dwukrotnie ikonę napędu CD-ROM.

2. W menu płyty instalacyjnej USRobotics wybierz pozycję Software (Programy).

3. Wybierz program, który chcesz zainstalować.

4. Aby zainstalować program, kliknij przycisk Install (Zainstaluj) i postępuj

zgodnie z instrukcjami wyświetlanymi na ekranie. Rozwi ązywanie problemów Ogólne W przypadku jakichkolwiek problemów z modemem należy najpierw wykonać następujące czynności:

1. Sprawdź, czy wszystkie złącza i kable zasilające zostały prawidłowo

podłączone do modemu i tylnej ściany komputera.

2. Sprawdź, czy modem jest włączony i czy świeci się dioda CD lub PWR.

3. Sprawdź, czy modem został podłączony do gniazda z tyłu komputera

opisanego jako port szeregowy. Nie używaj portów opisanych jako AUX, GAME, LPT ani PARALLEL.

4. Zamknij i uruchom ponownie komputer.

Jeśli nadal występują problemy z modemem, wykonaj poniższe czynności, aby sprawdzić, czy został on prawidłowo zainstalowany: Windows Vista:

1. Kliknij przycisk Windows Start > Panel sterowania.

2. Kliknij ikonę Sprzęt i dźwięk.

3. Kliknij ikonę Opcje telefonu i modemu. Na karcie Modemy powinien być wyświetlony opis modemu. Jeśli tak nie jest, instalacja zakończyła się niepowodzeniem. Wykonaj instalację ponownie.

4. Na karcie Modemy wybierz opis modemu i kliknij pozycję Właściwości.

5. Na karcie Diagnostyka kliknij przycisk Kwerenda modemu. Jeśli

zostanie wyświetlona lista poleceń przesłanych do modemu i uzyskanych odpowiedzi, instalacja zakończyła się powodzeniem. Jeśli lista nie zostanie wyświetlona, instalacja zakończyła się niepowodzeniem. Wykonaj instalację ponownie. Windows 95/98/Me:

1. Kliknij przycisk Windows Start > Ustawienia > Panel sterowania.

2. Kliknij dwukrotnie ikonę Modemy. Na ekranie Właściwości modemu

zobaczysz opis swojego modemu. Jeśli tak nie jest, instalacja zakończyła się niepowodzeniem. Wykonaj instalację ponownie.

3. Na karcie Diagnostyka sprawdź, czy został wybrany prawidłowy

modem, i kliknij przycisk Więcej informacji. Jeśli zostanie wyświetlona lista poleceń przesłanych do modemu i uzyskanych odpowiedzi, instalacja zakończyła się powodzeniem. Jeśli lista nie zostanie wyświetlona, instalacja zakończyła się niepowodzeniem. Wykonaj instalację ponownie. Windows NT:

1. Kliknij przycisk Windows Start > Ustawienia > Panel sterowania.

2. Kliknij dwukrotnie ikonę Modemy. Na ekranie Właściwości modemu

zobaczysz opis swojego modemu. Jeśli tak nie jest, instalacja zakończyła się niepowodzeniem. Wykonaj instalację ponownie. Windows 2000/XP:

1. Kliknij przycisk Windows Start > Ustawienia (jeśli to konieczne) >

Polski 2. Kliknij dwukrotnie ikonę Opcje telefonu i modemu. Na karcie Modemy powinien być wyświetlony opis modemu. Jeśli tak nie jest, instalacja zakończyła się niepowodzeniem. Wykonaj instalację ponownie.

3. Na karcie Modemy sprawdź, czy został wybrany prawidłowy modem,

i kliknij przycisk Właściwości.

4. Na karcie Diagnostyka kliknij przycisk Kwerenda modemu. Jeśli

zostanie wyświetlona lista poleceń przesłanych do modemu i uzyskanych odpowiedzi, instalacja zakończyła się powodzeniem.

5. Jeśli lista nie zostanie wyświetlona, instalacja zakończyła się niepowodzeniem. Wykonaj instalację ponownie.

Moje oprogramowanie komunikacyjne nie rozpoznaje modemu. Ro z w i ą z a n i e 1 : Oprogramowanie komunikacyjne może działać nieprawidłowo w następujących sytuacjach: y Na komputerze została zainstalowana więcej niż jedna wersja danego oprogramowania. y Używana jest stara wersja oprogramowania. y Na komputerze został zainstalowany więcej niż jeden pakiet oprogramowania komunikacyjnego. Firma USRobotics zdecydowanie zaleca używanie oprogramowania znajdującego się na dostarczonej z modemem płycie instalacyjnej USRobotics. Ro z w i ą z a n i e 2 : Ustawienia portów COM w oprogramowaniu mogą być nieprawidłowe. Sprawdź w konfiguracji oprogramowania, czy ustawienia portów odpowiadają ustawieniom modemu. Aby uzyskać informacje o ustawieniach portów w oprogramowaniu, zapoznaj się z jego dokumentacją. Ro z w i ą z a n i e 3 : Upewnij się, że do połączenia jest używany prawidłowy modem. Windows Vista:

1. Kliknij przycisk Windows Start > Panel sterowania > Sieć i Internet

> Centrum sieci i udostępniania > Zarządzaj połączeniami sieciowymi.

2. Kliknij prawym przyciskiem myszy nazwę połączenia telefonicznego i

wybierz pozycję Właściwości.

3. Upewnij się, że został wybrany nowy modem.

1. Kliknij kolejno Start > Panel sterowania i kliknij dwukrotnie opcję

Połączenia sieciowe.

1. Kliknij dwukrotnie nazwę połączenia telefonicznego i wybierz pozycję

1. Upewnij się, że został wybrany nowy modem.

1. Kliknij przycisk Windows Start > Ustawienia > Połączenia sieciowe

2. Kliknij dwukrotnie nazwę połączenia telefonicznego i wybierz pozycję

3. Upewnij się, że został wybrany nowy modem.

Windows NT, Me, 98, and 95:

1. Kliknij dwukrotnie ikonę Mój komputer.

2. Kliknij dwukrotnie ikonę Dial-Up Networking.

3. Kliknij prawym przyciskiem myszy połączenie, którego chcesz użyć, i

kliknij pozycję Właściwości.

4. Upewnij się, że został wybrany nowy modem.

Modem nie wybiera numeru lub nie odpowiada na nadchodzące połączenia. Rozwiązanie 1: Kabel telefoniczny działa nieprawidłowo. Spróbuj użyć innego kabla. Rozwiązanie 2: Kabel telefoniczny modemu został podłączony do linii cyfrowej. Jeśli nie masz pewności, czy Twoja linia telefoniczna jest cyfrowa, skontaktuj się z działem odpowiedzialnym za system telefoniczny. Rozwiązanie 3: Jeśli uzyskanie dostępu do linii zewnętrznej wymaga wpisania kodu dostępu, sprawdź, czy kod ten został uwzględniony w wybieranym numerze. Rozwiązanie 4: Jeśli sygnał wybierania zmienia się w przypadku oczekujących wiadomości na poczcie głosowej, przed wybraniem numeru przez modem odbierz wiadomości z poczty głosowej w celu przywrócenia normalnego sygnału. Modem wydaje dźwięki przypominające nawiązywanie połączenia z innym modemem, ale nie dochodzi do nawiązania połączenia. Połączenie może być złej jakości. Spróbuj nawiązać połączenie ponownie.

Polski Modem nie nawiązuje połączenia z Internetem o prędkości 56K. Ro z w i ą z a n i e 1 : Skontaktuj się z dostawcą usług internetowych, aby sprawdzić, czy wybierany numer obsługuje standard V.90/V.92. Ro z w i ą z a n i e 2 : Skontaktuj się z operatorem sieci telefonicznej, aby sprawdzić, czy linia telefoniczna obsługuje standard V.90/V.92. Ro z w i ą z a n i e 3 : Zakłócenia lub przekierowanie połączenia do dostawcy usług internetowych mogą spowalniać szybkość połączenia. Spróbuj nawiązać połączenie ponownie. Ro z w i ą z a n i e 4 : Sprawdź, czy modem nawiązuje połączenie z serwerem obsługującym standard V.90/V.92. Nie można połączyć dwóch modemów 56K z prędkością 56K. Dodatkowe informacje Informacje prawne oraz warunki gwarancji można znaleźć w podręczniku użytkownika zamieszczonym na instalacyjnej płycie CD-ROM firmy USRobotics. Informacje dotycz¹ce obs³ugi oraz konfiguracji można znaleźć w podręczniku użytkownika zamieszczonym na instalacyjnej płycie CD-ROM firmy USRobotics. Podręcznik użytkownika zawiera szczegółowe informacje dotyczące korzystania i konfiguracji 56K Serial Controller Faxmodem. Zaawansowane sposoby rozwiązywania problemów oraz dodatkowe informacje:

1. Zapoznaj się z podręcznikiem użytkownika na płycie instalacyjnej CDROM USRobotics.

2. Przejdź do części Support (Pomoc techniczna) na stronie internetowej

firmy USRobotics pod adresem: www.usr.com/support/.

3. Informacje kontaktowe dotyczące pomocy technicznej znajdują się na

ostatniej stronie podręcznika
