BRUKSANVISNING 56K SERIAL CONTROLLER FAXMODEM US ROBOTICS

Svenska Svenska Introduktion Förpackningens innehåll

• 56K Serial Controller
• Seriell modemkabel Faxmodem
• Strömförsörjningsadapter

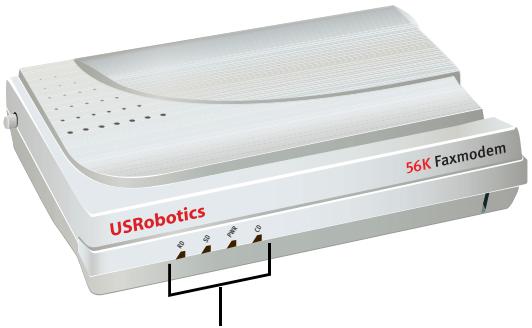

Strömbrytare LED-lampor Lampa Namn Status Tillstånd

Enheten är strömansluten

Tar emot en giltig datasignal från ett fjärrmodem. Dataöverföring är möjlig.

Analog telefonlinje Windows® Vista, XP, 2000, NT 4.0, Me, 98 eller 95 OSR2 Cd-rom-enhet En tillgänglig seriell port En processor på 500 MHz eller mer 128 MB RAM-minne Modeminstallation Steg ett: Förbered för installation. 1. Avinstallera alla andra modem som finns installerade på din dator. Se i dokumentationen för ditt tidigare modem om hur det ska avinstalleras.

2. Koppla loss alla telefon- och strömsladdar som är anslutna till tidigare

Step Two: Install the hardware

1. Du hittar den seriella porten på baksidan av din dator genom att leta efter

etiketten COM, MODEM, RS-232, |O|O|, eller SERIAL. Använd inte porten AUX, GAME, LPT eller PARALLEL. Om datorn endast har en 25-polig seriell port behöver du köpa en DB25/ DB25-seriell kabel. Den seriella modemkabel som bifogas 56K Serial Controller Faxmodem är avsedd att användas med en 9-polig seriell port på datorn.

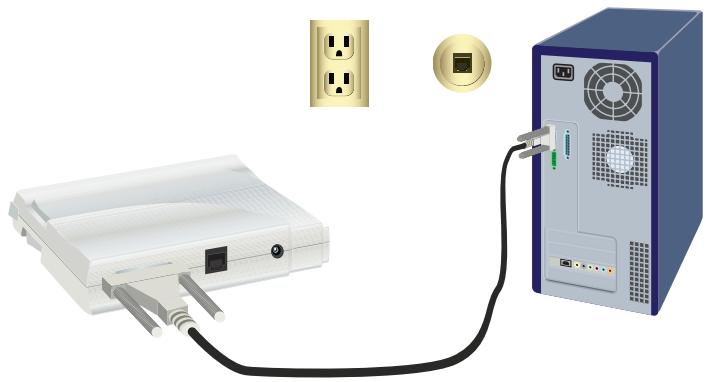

2. Använd en seriell modemkabel för att ansluta den seriella porten på modemet

till en seriell port på datorn.

Svenska Va r n i n g : Använd enbart analoga telefonlinjer. Modemet kommer att skadas om du använder en digital telefonlinje. De flesta kontorstelefoner är anslutna till digitala linjer. Om du inte vet om din telefonlinje är analog eller digital så ska du kontakta din teleoperatör eller din fastighetsavdelning.

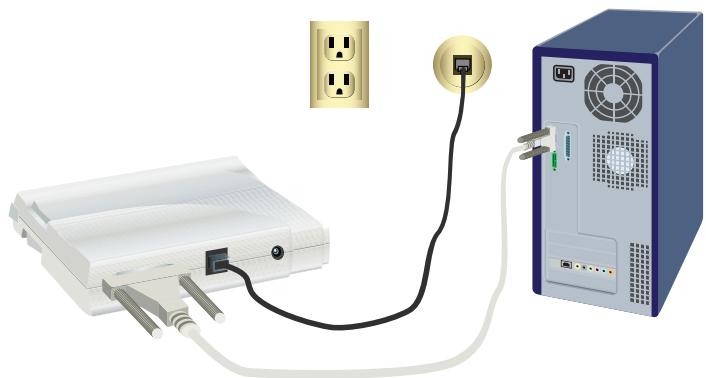

3. Använd den medföljande telefonsladden för att ansluta telefonjacket på

modemet till ett analogt telefonjack i väggen.

4. Använd den medföljande strömförsörjningsadaptern för att ansluta strömporten på modemet till ett eluttag..

5. Tryck in och släpp strömbrytaren så slår du på modemet.

O b s ! Om strömindikatorn inte lyser är modemet kanske inte är påslaget. Se till att strömförsörjningen är ansluten mellan modemet och eluttaget.

Steg tre: Installera drivrutinerna. Windows Vista Du måste vara inloggad som administratör för att kunna installera det här modemet. När du sätter på datorn identifieras modemet automatiskt i Windows.

1. Sätt in installationsskivan för USRobotics i cd-enheten.

2. Om cd-skivan inte startas automatiskt klickar du på Windows Start > Computer (Start > Dator) och dubbelklickar på cd-rom-enheten.

3. Om fönstret Spela upp automatiskt visas klickar du på run autorun.exe (kör

4. Du kan bli ombedd att ange lösenordet för administratörsanvändare och trycka på ENTER.

5. Välj önskat språk och godkänn licensavtalet för slutanvändare om du ombeds

göra det när du kör USRobotics-installationsskivan.

6. Klicka på Install Modem (installera modem) och följ instruktionerna på

skärmen för att installera drivrutinen för modemet.

7. Om ett meddelande om Windows-säkerhet visas klickar du på Install (installera).*

Windows XP Du måste vara inloggad som administratör för att kunna installera det här modemet. När du slår på datorn startas guiden Ny maskinvara.

1. Om guiden Ny maskinvara visar ett meddelande om att söka online väljer du

No, Not this time (Nej, inte just nu) och följer instruktionerna på skärmen för att installera den allmänna drivrutinen.

• U.S. Robotics har omsorgsfullt testat drivrutinerna tillsammans med den aktuella maskinvaran och konstaterat att de är kompatibla med Windows Vista, XP, Me och 2000.

2. När guiden Ny maskinvara har slutförts sätter du i USRobotics-installationsskivan i cd-enheten.

3. Om cd-skivan inte startas automatiskt klickar du på Windows Start > My

Computer (Start > Den här datorn) och dubbelklickar på cd-enheten.

4. Välj språk om du ombeds göra det och godkänn licensavtalet för slutanvändare.

5. Klicka på Install Modem (installera modem) och följ instruktionerna på

skärmen för att installera drivrutinen för modemet.

6. Om ett testmeddelande visas med Windows logotyp klickar du på Continue

Anyway (Fortsätt ändå).**

7. Slutför installationen genom att klicka på Finish (slutför).

1. När modemet har identifierats i guiden Ny maskinvara sätter du in installationsskivan i cd-enheten.

2. Välj Automatic search for a better driver (Recommended) (Sök automatiskt efter en bättre drivrutin – rekommenderas) och klicka på Next (nästa).

3. När du blir ombedd klickar du på Finish (slutför).

1. Sätt in installationsskivan i cd-enheten.

2. Välj språk om du ombeds göra det och godkänn licensavtalet för slutanvändare.

3. Installationsguiden till U.S. Robotics faxmodem startas.

4. Klicka på Next (nästa).

5. Klicka på Yes (ja) om det visas ett meddelande om att ingen digital signatur

6. När du blir tillfrågad klickar du på Finish (slutför) så slutförs installationen.

1. När modemet har identifierats i guiden Lägg till ny maskinvara sätter du in

installationsskivan i cd-enheten och klickar på Next (nästa).

2. Välj Search for the best driver for your device (Recommended) (Sök

efter den bästa drivrutinen för enheten (rekommenderas)) och klicka på Next (nästa).

3. Välj cd-enheten och klicka på Next (nästa).

4. Windows installerar U.S. Robotics 56K FAX EXT-drivrutin.

5. Klicka på Next (nästa) och klicka sedan på Finish (slutför) så slutförs installationen.

**U.S. Robotics har omsorgsfullt testat drivrutinerna tillsammans med den aktuella maskinvaran och konstaterat att de är kompatibla med Windows Vista, XP, Me och 2000.

1. Innan du loggar in sätter du i USRobotics installationsskivan i cd-enheten.

2. Klicka på Start > Settings (Inställningar) > Control Panel (Kontrollpanelen).

3. Dubbelklicka på Modems (Modem). Dialogrutan med modemegenskaper

4. Klicka på Add (lägg till).

5. När fönstret Install New Modem (Installera nytt modem) visas klickar du

6. När Windows har identifierat standarddrivrutinen för modem klickar du på

7. Klicka på Have disk (Diskett finns).

8. Skriv D:\ och klicka på OK, där D är enhetsbokstaven som tilldelats din cdenhet.

9. Välj U.S. Robotics 56K FAX EXT (non-PnP) och klicka på OK.

10. Klicka på Next (nästa).

11. Slutför installationen genom att klicka på Finish (slutför). I dialogrutan med

modemegenskaper visas den COM-port som har tilldelats modemet.

12. Klicka på Close (stäng)

13. Om fönstret System Settings Change (Systeminställningarna har ändrats)

visas klickar du på Yes (ja) så startas datorn om. Windows 95 OSR2

1. När modemet har identifierats i guiden för uppdatering av enhetens drivrutin

sätter du i installationsskivan i cd-enheten och klickar på Next (nästa).

2. När du blir tillfrågad klickar du på Finish (slutför) så slutförs installationen.

G ra t t i s . Du har slutfört installationen. Registrera din 56K Serial Controller Faxmodem på www.usr.com/productreg/. Ytterligare installation av programvara För att underlätta för dig innehåller USRobotics-installationsskivan även följande tillvalsprogram som ett komplement till modemet: y USR MoH aktiverar V.92-funktionen "Modem On Hold", som sätter Internetanslutningen i vänteläge när ett inkommande telefonsamtal upptäcks. Om du vill använda funktionen "Modem On Hold" måste du ha en Samtal väntar-funktion hos din teleoperatör. y Med programvaran Phonetool kan du sända och ta emot fax. Det ingår som ett tilläggsprogram. Installera något av de här programmen:

1. Ta ut och sätt tillbaka installationsskivan för USRobotics i cd-enheten.

2. Om USRobotics-installationsskivan inte startas automatiskt startar du den

manuellt så här: Windows Vista: Klicka på Start > Computer (Dator). Dubbelklicka sedan på ikonen för cd-enheten. Windows XP: Klicka på Start > My Computer (Min dator). Dubbelklicka sedan på ikonen för cd-enheten. Windows 2000, Me, 98, NT eller 95 – På skrivbordet dubbelklickar du på My Computer (Den här datorn). Dubbelklicka sedan på cd-enhetens ikon.

3. På USRobotics-installationsskivan väljer du Software (programvara).

4. Markera den programvara som du vill installera.

5. Klicka på Installera och följ anvisningarna på skärmen för att installera programvaran.

Felsökning Allmänt Om du har några problem med modemet ska du först utföra följande steg:

1. Kontrollera att alla kontakter och strömkablar är ordentligt anslutna till

modemet och till baksidan på datorn.

2. Kontrollera att modemet är påslaget och att cd-enheten eller PWR-lysdioden

3. Kontrollera att modemet är anslutet till en serieport på baksidan av datorn.

Använd inte porten AUX, GAME, LPT eller PARALLEL.

4. Stäng av och starta om datorn.

Om du fortfarande har problem med modemet följer du följande steg för att verifiera att det har installerats korrekt: Windows Vista:

1. Klicka på Windows Start > Control Panel (Kontrollpanelen).

2. Klicka på Hardware and Sound (Maskinvara och ljud).

3. Klicka på Phone and Modem Options (Telefoner och modem). Under

fliken Modems (Modem) ska du se en beskrivning av modemet. Om så inte är fallet var inte installationen framgångsrik. Gör en ny installation.

4. Under fliken Modem markerar du beskrivningen av modemet och

klickar på Properties (Egenskaper).

5. Under fliken Diagnostics (Diagnostik) klickar du på knappen Query

Modem (Fråga modem). Om du ser en rad kommandon och svar från modemet lyckades installationen. Om du inte ser en serie kommandon och svar misslyckades installationen. Gör då om proceduren.

Svenska Windows 95/98/Me:

1. Klicka på Start > Settings (Inställningar) > Control Panel (Kontrollpanelen).

2. Dubbelklicka på ikonen Modems (Modem). I fönstret Modems Properties (Modemegenskaper) bör du se en beskrivning av modemet. Om så inte är fallet var inte installationen framgångsrik. Gör en ny installation.

3. Under fliken Diagnostics (Diagnostik) kontrollerar du att rätt modem är

markerat och klickar sedan på More Info (Mer information). Om du ser en rad kommandon och svar från modemet lyckades installationen. Om du inte ser en serie kommandon och svar misslyckades installationen. Gör då om proceduren. Windows NT:

1. Klicka på Start > Settings (Inställningar) > Control Panel (Kontrollpanelen).

2. Dubbelklicka på ikonen Modems (Modem). I fönstret Modems Properties (Modemegenskaper) bör du se en beskrivning av modemet. Om så inte är fallet var inte installationen framgångsrik. Gör en ny installation. Windows 2000/XP:

1. Klicka på Windows Start > Settings (if applicable) Inställningar (om

tillämpligt) > Control Panel (Kontrollpanelen).

2. Dubbelklicka på ikonen Phone and Modem Options (Telefoner och

modem). Under fliken Modems (Modem) ska du se en beskrivning av modemet. Om så inte är fallet var inte installationen framgångsrik. Gör en ny installation.

3. Under fliken Modem kontrollerar du att rätt modem är markerat och

klickar på knappen Properties (Egenskaper).

4. Under fliken Diagnostics (Diagnostik) klickar du på knappen Query

Modem (Fråga modem). Om du ser en rad kommandon och svar från modemet lyckades installationen. Om du inte ser en serie kommandon och svar misslyckades installationen. Gör då om proceduren. Mina kommunikationsprogram känner inte igen modemet. Lösning 1: Dina kommunikationsprogram kanske inte fungerar korrekt om något av följande är sant: y Flera versioner av programvaran är installerade på din dator. y Du använder en gammal version av programvaran. y Flera kommunikationsprogram är installerade på din dator. USRobotics rekommenderar att du använder det kommunikationsprogram som levereras med modemet på USRobotics-installationsskivan.

Svenska Lösning 2: Programvarans COM-portinställningar kan vara felaktiga. I inställningsdelen i programvaran ser du till att programvarans portinställningar är anpassade till modemet. Instruktioner om hur portinställningarna justeras i din programvara finns i dokumentationen till kommunikationsprogrammet. L ös n i n g 3 : Kontrollera att rätt modem används till din Windows-fjärranslutning. Windows Vista: 1. Klicka i Windows på Start > Control Panel (Kontrollpanelen) > Network and Internet (Nätverk och Internet) > Network and Sharing Center (Nätverks- och delningscenter) > Manage network connections (Hantera nätverksanslutningar).

2. Högerklicka på beskrivningen av fjärranslutningen och välj Properties

3. Kontrollera att det nya modemet har valts.

1. Klicka i Windows på Start > Control Panel (Start > Kontrollpanelen)

och dubbelklicka på Network Connections (Nätverksanslutningar).

2. Dubbelklicka på beskrivningen av fjärranslutningen och välj Properties

3. Kontrollera att det nya modemet har valts.

1. Klicka i Windows på Start > Settings (Inställningar) > Network and

Dial-up Connections (Nätverks- och fjärranslutningar).

2. Dubbelklicka på beskrivningen av fjärranslutningen och välj Properties

3. Kontrollera att det nya modemet har valts.

Windows NT, Me, 98, and 95:

1. Dubbelklicka på My Computer (Den här datorn).

2. Dubbelklicka på Dial-Up Networking (Fjärranslutning).

3. Högerklicka på den anslutning som du försöker använda och välj Properties (Egenskaper).

4. Kontrollera att det nya modemet har valts.

Modemet ringer inte upp eller tar inte emot samtal. Lösning 1: Telefonsladden är kanske trasig. Försök med en annan telefonsladd.

Svenska Lösning 2: Du kan ha anslutit ditt modems telefonsladd till en digital linje. Kontakta avdelningen som ansvarar för telefonsystemet om du är osäker på om telefonlinjen är analog eller digital. Lösning 3: Om ditt telefonsystem kräver att du slår en siffra för att komma ut på linjen, så bör du se till att lägga till siffran före det telefonnummer som du försöker ringa. Lösning 4: Om din rington ändras när du har röstmeddelanden som väntar kan du återställa den normala ringtonen genom att hämta meddelandena innan du låter modemet ringa upp. Mitt modem låter som om det ansluter till ett annat modem, men kopplingen misslyckas. Du kan ha en dålig anslutning. Försök ringa upp igen. Modemet uppnår inte en anslutning till Internet på 56 kbit/s. Lösning 1: Kontakta din Internetleverantör och kontrollera att det nummer du ringer kan användas med V.90/V.92-hastigheter. Lösning 2: Kontakta din teleoperatör för att bekräfta att telelinjen till ditt modem kan hantera V.90/V.92-hastigheter. Lösning 3: Störningar på linjen eller dirigering av telefonsamtal till Internetleverantören kan ge upphov till lägre anslutningshastigheter. Försök ringa upp igen. Lösning 4: Kontroller att modemet är anslutet till en V.90/V.92-server. Två 56K-modem ansluter inte till varandra med hastigheten 56 kbit/s. Additional Information

3. Slå av datamaskinen.
