BEDIENUNGSANLEITUNG 56K SERIAL CONTROLLER FAXMODEM US ROBOTICS

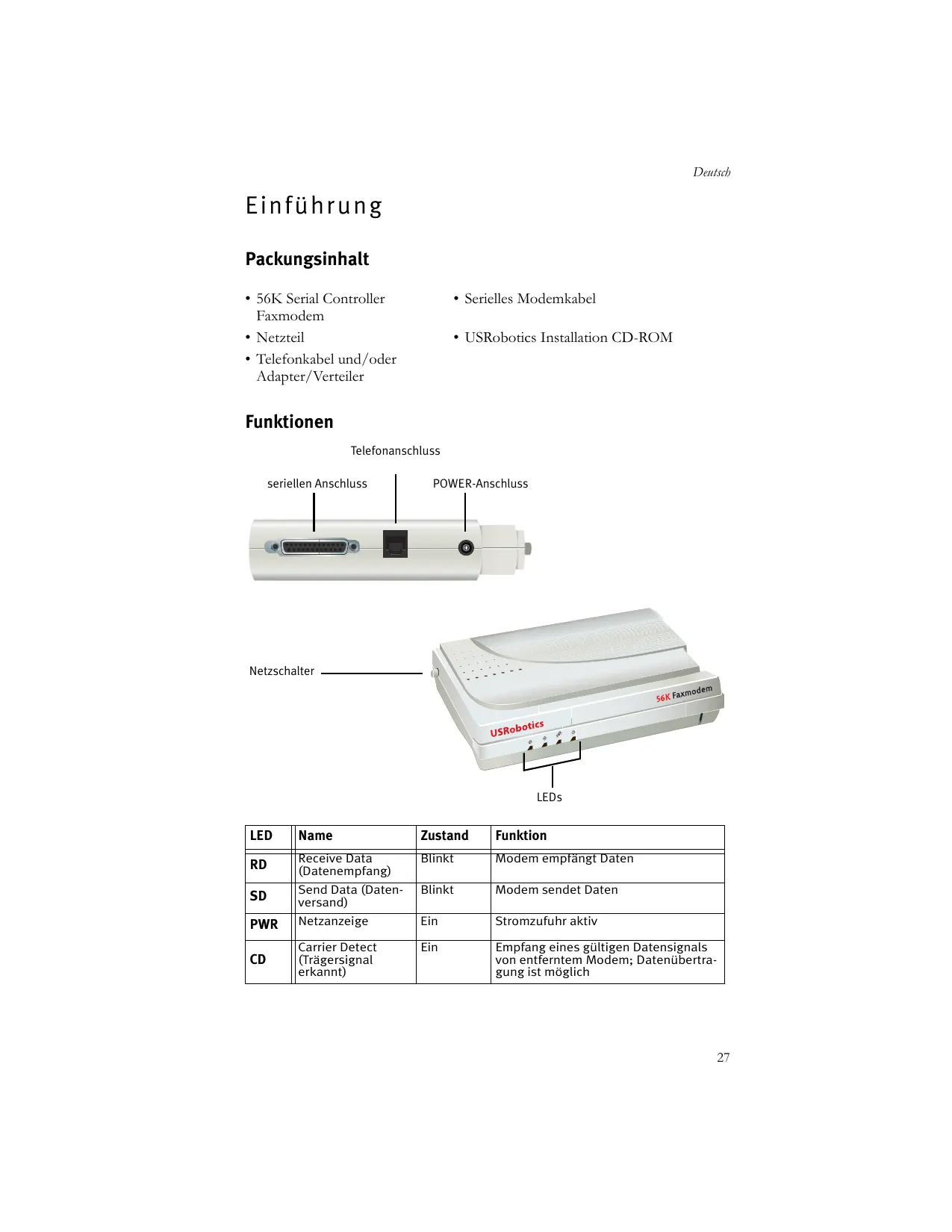

Deutsch Deutsch Einführung Packungsinhalt

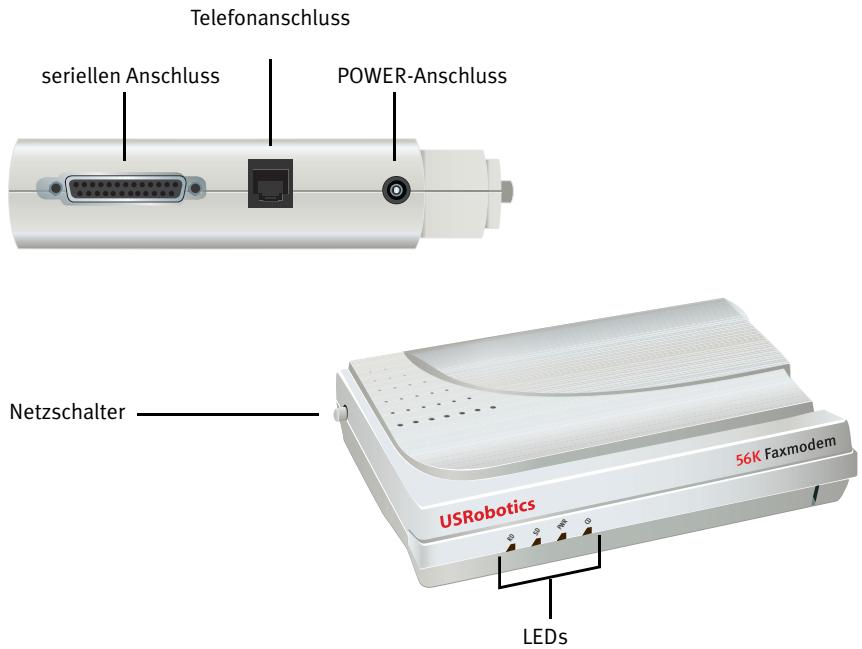

• USRobotics Installation CD-ROM Funktionen Telefonanschluss seriellen Anschluss POWER-Anschluss

Netzschalter LEDs LED Name Zustand Funktion

Receive Data (Datenempfang) Blinkt Modem empfängt Daten

Send Data (Datenversand) Blinkt Modem sendet Daten PWR Netzanzeige Ein Stromzufuhr aktiv Carrier Detect (Trägersignal erkannt) Ein

Empfang eines gültigen Datensignals von entferntem Modem; Datenübertragung ist möglich

Deutsch Systemanforderungen

Analoge Telefonleitung Windows® Vista, XP, 2000, NT 4.0, Me, 98 oder 95 OSR2 CD-ROM-Laufwerk Serieller Anschluss Prozessor mit mindestens 500 MHz 128 MB RAM Installation

1. Schritt: Vorbereitung der Installation

1. Deinstallieren Sie alle anderen Modems, die auf Ihrem Computer installiert

sind. Anweisungen hierzu finden Sie in der Dokumentation zu Ihren bereits installierten Modems.

2. Ziehen Sie sämtliche an diese Modems angeschlossenen Telefon- und Netzkabel ab.

3. Fahren Sie Ihren Computer herunter.

2. Schritt: Installation der Hardware

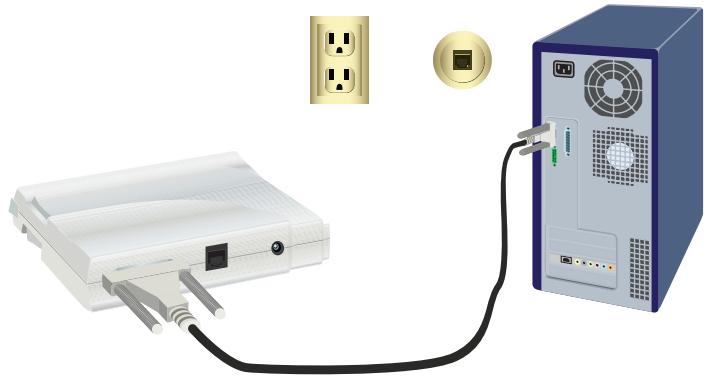

1. Den seriellen Anschluss an der Rückseite Ihres Computers erkennen Sie an

der Bezeichnung COM, MODEM, RS-232, |O|O| oder SERIAL. Verwenden Sie nicht die Anschlüsse AUX, GAME, LPT oder PARALLEL. Wenn nur ein serieller 25-Stift-Anschluss vorhanden ist, benötigen Sie ein serielles Kabel vom Typ DB25/DB25. Zusammen mit dem 56K Serial Controller Faxmodem haben Sie ein serielles Modemkabel für den seriellen 9-Stift-Anschluss des Computers erhalten.

2. Serielle Modemkabel verbinden den seriellen Anschluss des Modems mit

dem seriellen Anschluss des Computers.

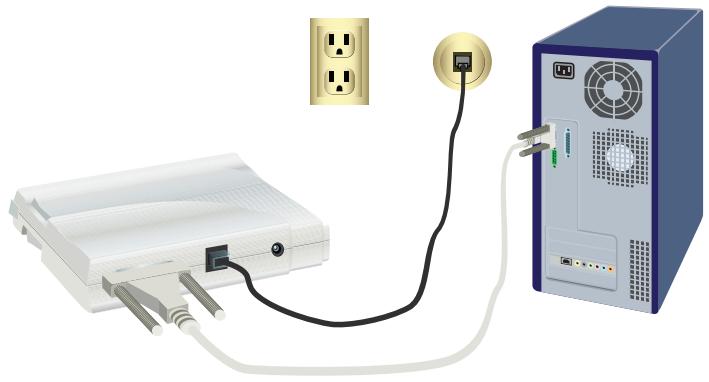

Deutsch Vo rs i c h t: Es muss sich um eine analoge Telefonleitung handeln. Beim Anschluss an eine digitale Telefonleitung wird das Modem beschädigt. Die meisten Bürotelefone sind über digitale Leitungen verbunden. Wenn Sie nicht wissen, ob eine analoge oder eine digitale Telefonleitung installiert ist, wenden Sie sich an Ihre Telefongesellschaft oder die zuständige Abteilung für Gebäudeanlagen und Einrichtungen. 3. Verbinden Sie die Modembuchse mit einer analogen Telefonsteckdose. Verwenden Sie hierzu das mitgelieferte Telefonkabel.

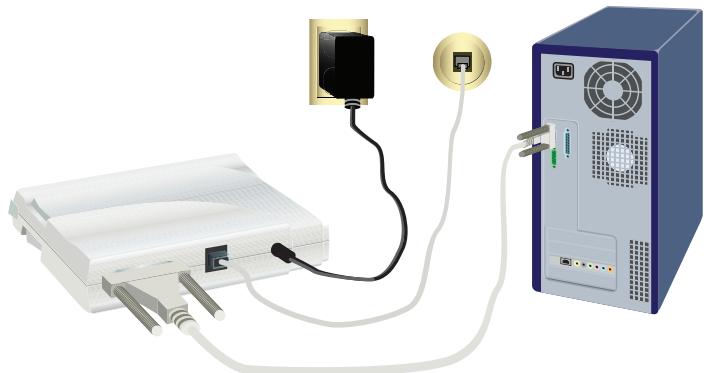

4. Stecken Sie das mitgelieferte Netzteil in eine Steckdose und schließen Sie den

POWER-Anschluss des Modems an..

5. Schalten Sie das Modem ein, indem Sie kurz den Einschaltknopf drücken.

H i n w e i s : Leuchtet die Netzanzeige nicht auf, ist das Modem möglicherweise nicht eingeschaltet. Vergewissern Sie sich, dass das Netzteil ordnungsgemäß am Modem und an der Steckdose angeschlossen ist.

6. Schalten Sie Ihren Computer ein.

3. Schritt: Installation der Treiber

Windows Vista Sie müssen als Administrator angemeldet sein, um dieses Modem zu installieren. Nach dem Einschalten des Computers erkennt Windows das Modem automatisch.

1. Legen Sie die USRobotics Installations-CD-ROM in das CD-ROMLaufwerk ein.

2. Wenn die CD nicht automatisch gestartet wird, klicken Sie auf Start > Arbeitsplatz und doppelklicken Sie auf das CD-ROM-Laufwerk.

3. Falls das Fenster "Automatische Wiedergabe" erscheint, klicken Sie auf run

4. Geben Sie nach entsprechender Aufforderung ein Administratorpasswort ein

und drücken Sie die Eingabetaste.

5. Wenn die USRobotics Installations-CD-ROM eine entsprechende Meldung

erzeugt, wählen Sie eine Sprache aus und akzeptieren die Endbenutzer-Lizenzvereinbarung.

6. Klicken Sie auf Install Modem (Modem installieren) und befolgen Sie die

Bildschirmanweisungen zur Installation der Modemtreiber.

7. Wenn Windows-Sicherheit eine entsprechende Meldung erzeugt, klicken Sie

auf Install (Installieren).* Windows XP Sie müssen als Administrator angemeldet sein, um dieses Modem zu installieren. Nachdem Sie den Computer eingeschaltet haben, wird der Assistent für das Suchen neuer Hardware gestartet.

1. Wenn Sie vom Assistenten für das Suchen neuer Hardware gefragt werden,

ob Sie online suchen möchten, klicken Sie auf Nein, diesmal nicht und befolgen Sie die Bildschirmanweisungen zum Installieren des allgemeinen Treibers.

2. Wenn der Assistent für das Suchen neuer Hardware fertig ist, legen Sie die

USRobotics Installations-CD-ROM in das CD-ROM-Laufwerk ein. 3. Wenn die CD nicht automatisch gestartet wird, klicken Sie auf Start > Arbeitsplatz und doppelklicken Sie auf das CD-ROM-Laufwerk.

4. Wählen Sie nach der entsprechenden Aufforderung die gewünschte Sprache

aus und akzeptieren Sie die Endbenutzer-Lizenzvereinbarung.

5. Klicken Sie auf Install Modem (Modem installieren) und befolgen Sie die

Bildschirmanweisungen zur Installation der Modemtreiber.

6. Wenn eine Aufforderung zum Windows-Logo-Test angezeigt wird, klicken

Sie auf Continue Anyway (Installation fortsetzen).**

7. Klicken Sie auf Finish (Fertig stellen), um die Installation abzuschließen.

1. Legen Sie die Installations-CD in das CD-ROM-Laufwerk ein, nachdem der

Hardware-Assistent das Modem erkannt hat.

2. Wählen Sie Automatic search for a better driver (Recommended)

(Automatisch nach dem besten Treiber suchen [empfohlen]) und klicken Sie auf Next (Weiter).

3. Klicken Sie nach entsprechender Aufforderung auf Finish (Fertig stellen).

1. Legen Sie die Installations-CD-ROM in das CD-ROM-Laufwerk ein.

• USRobotics hat diesen Treiber in Verbindung mit der unterstützten Hardware gründlich getestet und bestätigt die Kompatibilität mit Windows Vista, XP, Me und 2000. **USRobotics hat diesen Treiber in Verbindung mit der unterstützten Hardware gründlich getestet und bestätigt die Kompatibilität mit Windows Vista, XP, Me und 2000.

2. Wählen Sie nach der entsprechenden Aufforderung Ihre Sprache und akzeptieren Sie die Endbenutzer-Lizenzvereinbarung.

3. Der Installationsassistent des U.S. Robotics Faxmodem wird gestartet.

4. Klicken Sie auf Next (Weiter).

5. Klicken Sie auf dem Bildschirm "Digitale Signatur nicht gefunden" auf Yes

(Ja) (falls Bildschirm angezeigt wird).

6. Klicken Sie bei entsprechender Aufforderung auf Finish (Fertig stellen), um

die Installation abzuschließen. Windows 98SE 1. Wenn der Hardware-Assistent das Modem erkannt hat, legen Sie die Installations-CD-ROM in das CD-ROM-Laufwerk ein und klicken Sie auf Next (Weiter).

2. Wählen Sie Search for the best driver for your device (Recommended)

(Nach dem besten Treiber für das Gerät suchen [empfohlen]) und klicken Sie auf Next (Weiter).

3. Wählen Sie CD-ROM-Laufwerk und klicken Sie auf Next (Weiter).

4. Windows installiert den Treiber U.S. "Robotics 56K FAX EXT".

5. Klicken Sie auf Next (Weiter) und dann auf Finish (Fertig stellen), um die

Installation abzuschließen. Windows NT

1. Legen Sie, bevor Sie sich anmelden, die USRobotics Installations-CD-ROM

in das CD-ROM-Laufwerk ein.

2. Klicken Sie auf Start > Einstellungen > Systemsteuerung.

3. Doppelklicken Sie auf Modems. Das Fenster Eigenschaften von Modems

4. Klicken Sie auf Hinzufügen.

5. Klicken Sie auf Weiter, wenn das Dialogfeld für das Hinzufügen neuer

Modems angezeigt wird.

6. Wenn Windows den Standardmodem-Treiber erfasst hat, klicken Sie auf

7. Klicken Sie auf Diskette.

8. Geben Sie D:\ ein und klicken Sie auf OK. D steht für den Laufwerksbuchstaben, der Ihrem CD-ROM-Laufwerk zugewiesen ist.

9. Wählen Sie U.S. Robotics 56K FAX EXT (non-PnP) und klicken Sie auf

10. Klicken Sie auf Weiter.

11. Klicken Sie auf Fertig stellen, um die Installation abzuschließen. Im Fenster

Eigenschaften von Modems wird der COM-Anschluss angezeigt, der dem Modem zugewiesen wurde.

12. Klicken Sie auf Schließen

13. . Wenn das Fenster Geänderte Systemeinstellungen angezeigt wird,

klicken Sie auf Ja, um Ihren Computer neu zu starten. Windows 95 OSR2

1. Wenn der Assistent für Gerätetreiber-Updates das Modem erfasst hat, legen

Sie die Installations-CD-ROM in das CD-ROM-Laufwerk ein und klicken Sie auf Next (Weiter).

2. Klicken Sie bei entsprechender Aufforderung auf Finish (Fertig stellen), um

die Installation abzuschließen. H e r z l i c h e n G l ü c k w u n s c h ! Sie haben die Installation abgeschlossen. Bitte registrieren Sie Ihr 56K Serial Controller Faxmodem unter www.usr.com/productreg/. Zusätzlicher Software Auf der USRobotics Installations-CD-ROM finden Sie folgende zusätzliche Modemsoftware: y Die Funktion USR MoH aktiviert die V.92-Funktion "Modem-On-Hold", mit der Ihre Internetverbindung vorübergehend "geparkt" wird, wenn das Modem einen eingehenden Telefonanruf erkennt. Zur Nutzung der "Modem-On-Hold"-Funktion müssen Sie den Anklopfdienst Ihrer Telefongesellschaft beantragen. y Mit der PhoneTools-Software können Sie Faxe senden und empfangen; diese optionale Software ist für Sie im Lieferumfang enthalten. So installieren Sie diese Programme:

1. Werfen Sie die USRobotics Installations-CD-ROM aus dem CD-ROMLaufwerk aus und legen Sie sie wieder ein.

Wenn die USRobotics Installations-CD-ROM nicht automatisch gestartet wird, können Sie sie manuell starten: Windows Vista: Klicken Sie auf Start > Arbeitsplatz und doppelklicken Sie auf das Symbol des CD-ROM-Laufwerks. Windows XP: Klicken Sie auf Start > Arbeitsplatz und doppelklicken Sie auf das Symbol des CD-ROM-Laufwerks. Windows 2000, Me, 98, NT, 95: Doppelklicken Sie auf dem Desktop auf Arbeitsplatz und dann auf das Symbol des CD-ROM-Laufwerks.

2. Wählen Sie auf der USRobotics Installations-CD-ROM die Option Software.

3. Wählen Sie die Software aus, die Sie installieren möchten.

4. Klicken Sie auf Install (Installieren) und befolgen Sie die Anweisungen zur

Installation der Software auf dem Bildschirm.

Deutsch Fehlerbehebung Allgemein Sollten Probleme mit dem Modem auftreten, führen Sie zunächst folgende Schritte aus:

1. Prüfen Sie, ob alle Stecker und Netzkabel korrekt an das Modem und die

Rückseite des Computers angeschlossen sind.

2. Prüfen Sie, ob das das Modem eingeschaltet ist und die CD- oder PWR-LED

leuchtet. 3. Prüfen Sie, ob das Modem mit einem der seriellen Anschlüsse an der Rückseite des Computers verbunden ist. Verwenden Sie nicht die Anschlüsse AUX, GAME, LPT oder PARALLEL.

4. Fahren Sie Ihren Computer herunter und starten Sie ihn neu.

Wenn weiterhin Probleme mit dem Modem auftreten, führen Sie die folgenden Schritte aus, um die ordnungsgemäße Installation zu überprüfen: Windows Vista:

1. Klicken Sie auf Start > Systemsteuerung.

2. Klicken Sie auf Hardware und Sound.

3. Klicken Sie auf Telefon- und Modemoptionen. Auf der Registerkarte

Modems sollte eine Beschreibung des Modems zu sehen sein. Ist dies nicht der Fall, war die Installation nicht erfolgreich. Führen Sie die Installation erneut aus.

4. Wählen Sie auf der Registerkarte Modems die Beschreibung des

Modems aus und klicken Sie auf Eigenschaften.

5. Klicken Sie auf der Registerkarte Diagnose auf die Schaltfläche Modem

abfragen. Wenn eine Reihe von Befehlen und Antworten vom Modem angezeigt werden, war die Installation erfolgreich. Wenn die Befehle und Antworten nicht angezeigt werden, ist die Installation fehlgeschlagen. Wiederholen Sie den Installationsvorgang. Windows 95/98/Me:

1. Klicken Sie auf Start > Einstellungen > Systemsteuerung.

2. Doppelklicken Sie auf Modems. Im Fenster Eigenschaften von

Modems sollten Sie eine Beschreibung des Modems sehen. Ist dies nicht der Fall, war die Installation nicht erfolgreich. Führen Sie die Installation erneut aus.

3. Vergewissern Sie sich auf der Registerkarte Diagnose, dass das korrekte

Modem markiert ist, und klicken Sie dann auf Details. Wenn eine Reihe von Befehlen und Antworten vom Modem angezeigt werden, war die Installation erfolgreich. Wenn die Befehle und Antworten nicht angezeigt werden, ist die Installation fehlgeschlagen. Wiederholen Sie den Installationsvorgang.

1. Klicken Sie auf Start > Einstellungen > Systemsteuerung.

2. Doppelklicken Sie auf Modems. Im Fenster Eigenschaften von

Modems sollten Sie eine Beschreibung Ihres Modems sehen. Ist dies nicht der Fall, war die Installation nicht erfolgreich. Führen Sie die Installation erneut aus. Windows 2000/XP:

1. Klicken Sie auf Start > Einstellungen (sofern zutreffend) > Systemsteuerung.

2. Doppelklicken Sie auf das Symbol Telefon- und Modemoptionen. Auf

der Registerkarte Modems sollte eine Beschreibung des Modems zu sehen sein. Ist dies nicht der Fall, war die Installation nicht erfolgreich. Führen Sie die Installation erneut aus.

3. Vergewissern Sie sich auf der Registerkarte Modems, dass das richtige

Modem markiert ist, und klicken Sie auf die Schaltfläche Eigenschaften.

4. Klicken Sie auf der Registerkarte Diagnose auf die Schaltfläche Modem

abfragen. Wenn eine Reihe von Befehlen und Antworten vom Modem angezeigt werden, war die Installation erfolgreich. Wenn die Befehle und Antworten nicht angezeigt werden, ist die Installation fehlgeschlagen. Wiederholen Sie den Installationsvorgang. Das Modem wird von der Kommunikationssoftware nicht erkannt. L ö s u n g s vo r s c h l a g 1 : Ihre Kommunikationssoftware funktioniert möglicherweise nicht richtig, wenn eine der folgenden Bedingungen zutrifft: y Auf dem Computer sind mehrere Versionen der Software installiert. y Sie verwenden eine ältere Version der Software. y Auf dem Computer sind mehrere Kommunikationssoftwarepakete installiert. USRobotics empfiehlt nachdrücklich die Verwendung der im Lieferumfang des Modems enthaltenen Kommunikationssoftware auf der USRobotics Installations-CD-ROM. L ö s u n g s vo r s c h l a g 2 : Die Einstellungen des COM-Anschlusses können falsch sein. Prüfen Sie im Setup-Bereich Ihrer Software, ob die Anschlusseinstellungen der Software mit denen des Modems übereinstimmen. Anweisungen zum Anpassen der Anschlusseinstellungen in der Software finden Sie in der Dokumentation zu Ihrer Kommunikationssoftware.

Deutsch L ö s u n g s vo r s c h l a g 3 : Stellen Sie sicher, dass das richtige Modem von Ihrer Windows DFÜ-Verbindung verwendet wird. Windows Vista:

1. Klicken Sie auf Start > Systemsteuerung > Netzwerk und Internet >

Netzwerk- und Freigabecenter > Netzwerkverbindungen verwalten.

2. Klicken Sie mit der rechten Maustaste auf die Beschreibung der DFÜVerbindung und wählen Sie Eigenschaften.

3. Achten Sie darauf, dass das neue Modem ausgewählt ist.

1. Klicken Sie auf Start > Systemsteuerung und doppelklicken Sie auf

Netzwerkverbindungen.

2. Doppelklicken Sie auf die Beschreibung der DFÜ-Verbindung und wählen Sie Eigenschaften.

3. Achten Sie darauf, dass das neue Modem ausgewählt ist.

1. Klicken Sie auf Start > Einstellungen > Netzwerk- und DFÜVerbindungen.

2. Doppelklicken Sie auf die Beschreibung der DFÜ-Verbindung und wählen Sie Eigenschaften.

3. Achten Sie darauf, dass das neue Modem ausgewählt ist.

Windows NT, Me, 98, and 95:

1. Doppelklicken Sie auf Arbeitsplatz.

2. Doppelklicken Sie auf DFÜ-Netzwerk.

3. Klicken Sie mit der rechten Maustaste auf die Verbindung, die Sie verwenden möchten, und wählen Sie dann Eigenschaften.

4. Achten Sie darauf, dass das neue Modem ausgewählt ist.

Das Modem stellt keine externen Verbindungen her oder nimmt keine eingehenden Anrufe an. L ö s u n g s vo r s c h l a g 1 : Eventuell ist das Telefonkabel schadhaft. Versuchen Sie es mit einem anderen Telefonkabel. L ö s u n g s vo r s c h l a g 2 : Möglicherweise haben Sie das Telefonkabel des Modems an eine digitale Leitung angeschlossen. Setzen Sie sich im Zweifelsfalle mit der Abteilung in Verbindung, die für Ihr Telefonsystem zuständig ist.

Deutsch L ö s u n g s vo r s c h l a g 3 : Wenn Ihr Telefonsystem einen Zugangscode zur Herstellung einer externen Verbindung erfordert, achten Sie darauf, diesen Code in die gewählte Nummer einzubeziehen. L ö s u n g s vo r s c h l a g 4 : Falls Ihr Wählton durch Voice Mail geändert wird, wenn Nachrichten auf Abruf warten, stellen Sie den normalen Wählton wieder her, indem Sie Ihre Nachrichten abrufen, bevor Sie mit dem Modem externe Verbindungen herstellen. Das Modem scheint mit einem anderen Modem Verbindung aufzunehmen, es kommt jedoch keine Verbindung zustande. Vielleicht ist die Verbindung schlecht. Wiederholen Sie den Versuch. Das Modem stellt keine 56K-Internetverbindung her. L ö s u n g s vo r s c h l a g 1 : Erfragen Sie bei Ihrem ISP, ob die von Ihnen gewählte Nummer V.90/V.92Verbindungsgeschwindigkeiten unterstützt. L ö s u n g s vo r s c h l a g 2 : Erfragen Sie bei Ihrer Telefongesellschaft, ob die Telefonleitung für Ihr Modem V.90/V.92-Verbindungsgeschwindigkeiten unterstützt. L ö s u n g s vo r s c h l a g 3 : Erfragen Sie bei Ihrer Telefongesellschaft, ob die Telefonleitung für Ihr Modem V.90/V.92-Verbindungsgeschwindigkeiten unterstützt. L ö s u n g s vo r s c h l a g 4 : Durch Leitungsstörungen oder das Routing des Telefonanrufs an Ihren ISP kann es zur Verringerung der Verbindungsgeschwindigkeit kommen. Wiederholen Sie den Versuch. Weitere Informationen Hinweise zu Vorschriften und Garantie finden Sie in der User Guide on the USRobotics Installation CD-ROM. Informationen zum Betrieb und zur Konfiguration finden Sie in der User Guide on the USRobotics Installation CD-ROM. Fehlerbehebung und Technischer Support:

1. Siehe User Guide on the USRobotics Installation CD-ROM.

2. Der Support-Bereich auf der USRobotics Website auf

www.usr.com/support/.

Deutsch Viele der häufigsten Probleme, denen Benutzer begegnen können, werden in den FAQ (Häufig gestellte Fragen) und auf den Webseiten zur Fehlerbehebung für Ihren 56K Serial Controller Faxmodem angesprochen. Auf den Supportseiten finden Sie außerdem aktuelle Adressen für den Technischen Support und Dokumentation.

3. Die Adresse für den Technischen Support finden Sie auf der letzten Seite dieser Anleitung.
