56K FAXMODEM - Modem US ROBOTICS - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG 56K FAXMODEM US ROBOTICS

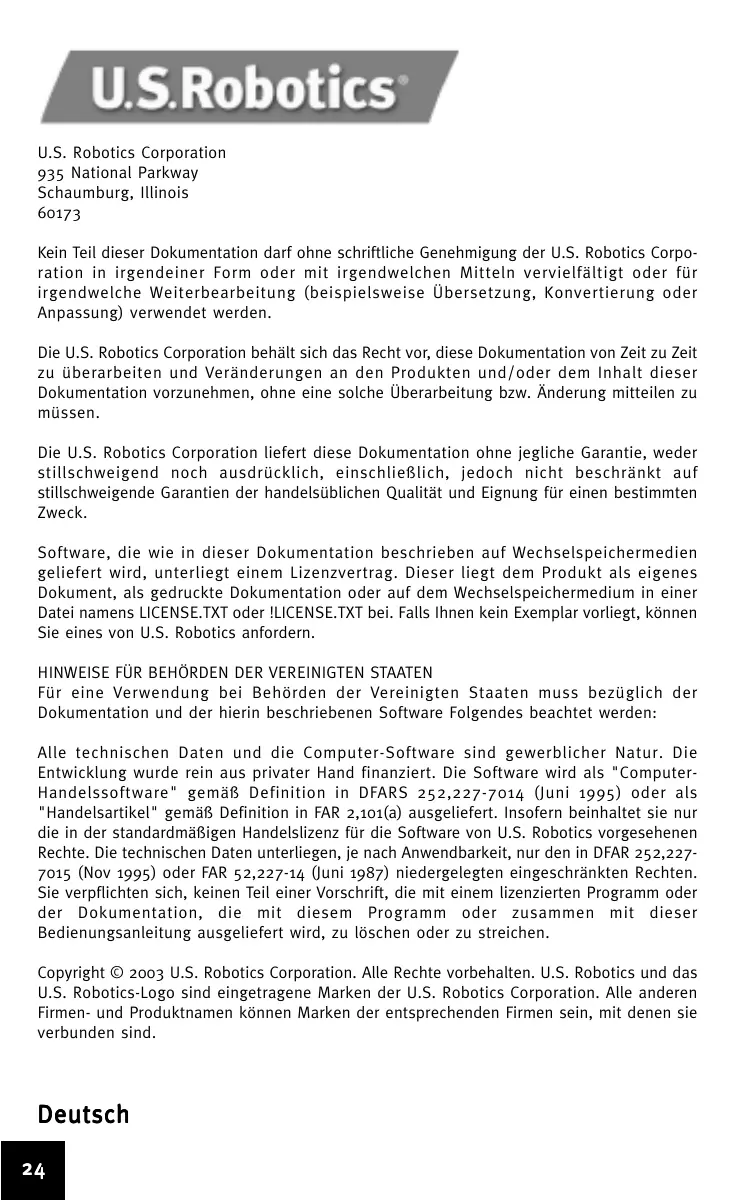

U.S. Robotics Corporation 935 National Parkway Schaumburg, Illinois Kein Teil dieser Dokumentation darf ohne schriftliche Genehmigung der U.S. Robotics Corporation in irgendeiner Form oder mit irgendwelchen Mitteln vervielfältigt oder für irgendwelche Weiterbearbeitung (beispielsweise Übersetzung, Konvertierung oder Anpassung) verwendet werden. Die U.S. Robotics Corporation behält sich das Recht vor, diese Dokumentation von Zeit zu Zeit zu überarbeiten und Veränderungen an den Produkten und/oder dem Inhalt dieser Dokumentation vorzunehmen, ohne eine solche Überarbeitung bzw. Änderung mitteilen zu müssen. Die U.S. Robotics Corporation liefert diese Dokumentation ohne jegliche Garantie, weder stillschweigend noch ausdrücklich, einschließlich, jedoch nicht beschränkt auf stillschweigende Garantien der handelsüblichen Qualität und Eignung für einen bestimmten Zweck. Software, die wie in dieser Dokumentation beschrieben auf Wechselspeichermedien geliefert wird, unterliegt einem Lizenzvertrag. Dieser liegt dem Produkt als eigenes Dokument, als gedruckte Dokumentation oder auf dem Wechselspeichermedium in einer Datei namens LICENSE.TXT oder !LICENSE.TXT bei. Falls Ihnen kein Exemplar vorliegt, können Sie eines von U.S. Robotics anfordern. HINWEISE FÜR BEHÖRDEN DER VEREINIGTEN STAATEN Für eine Verwendung bei Behörden der Vereinigten Staaten muss bezüglich der Dokumentation und der hierin beschriebenen Software Folgendes beachtet werden: Alle technischen Daten und die Computer-Software sind gewerblicher Natur. Die Entwicklung wurde rein aus privater Hand finanziert. Die Software wird als "ComputerHandelssoftware" gemäß Definition in DFARS 252,227-7014 (Juni 1995) oder als "Handelsartikel" gemäß Definition in FAR 2,101(a) ausgeliefert. Insofern beinhaltet sie nur die in der standardmäßigen Handelslizenz für die Software von U.S. Robotics vorgesehenen Rechte. Die technischen Daten unterliegen, je nach Anwendbarkeit, nur den in DFAR 252,2277015 (Nov 1995) oder FAR 52,227-14 (Juni 1987) niedergelegten eingeschränkten Rechten. Sie verpflichten sich, keinen Teil einer Vorschrift, die mit einem lizenzierten Programm oder der Dokumentation, die mit diesem Programm oder zusammen mit dieser Bedienungsanleitung ausgeliefert wird, zu löschen oder zu streichen. Copyright © 2003 U.S. Robotics Corporation. Alle Rechte vorbehalten. U.S. Robotics und das U.S. Robotics-Logo sind eingetragene Marken der U.S. Robotics Corporation. Alle anderen Firmen- und Produktnamen können Marken der entsprechenden Firmen sein, mit denen sie verbunden sind. Deutsch

Installation unter allen Windows-Betriebssystemen Schritt 1: Vorbereitung der Installation H I NW E I S : Vor der Installation empfehlen wir Ihnen, zunächst alle anderen NWE Modems von Ihrem Computer zu deinstallieren. Befolgen Sie hierzu die Anweisungen in der Dokumentation Ihres Modems. Notieren Sie die Seriennummer Ihres neuen U.S. Robotics Modems (diese befindet sich auf dem weißen Strichcode-Aufkleber auf dem Modem sowie seiner Verpackung). Diese Nummer benötigen Sie, wenn Sie sich an unsere Support-Abteilung wenden. Schritt 2: Anschluss des Modems an einen Computer Fahren Sie Ihren Computer herunter und schließen Sie das serielle Modemkabel an das Modem und den Computer an. Schritt 3: Anschluss des Modems an eine analoge Telefonleitung Stecken Sie ein Ende des mitgelieferten Telefonkabels in die Buchse des Modems und das andere Ende in einen analogen Telefonanschluss.

NG: Bei der Telefonbuchse muss es sich um einen Anschluss für eine A LE DIGIT ITA A N A LO G E Telefonleitung handeln. Die meisten Bürotelefone sind über DIG Leitungen verbunden. Überprüfen Sie, welche Art Telefonleitung Sie haben. Bei Verwendung einer digitalen Telefonleitung wird das Modem beschädigt. Schritt 4: Anschluss des Modems ans Stromnetz Stecken Sie ein Ende des Netzkabels in die Buchse des Modems und das andere Ende in eine Netzsteckdose. Schalten Sie das Modem ein. Der Einschaltknopf (mit der Beschriftung Power I / O auf der Modemunterseite) befindet sich an der Seite des Modems. H I NW E I S : Sollte die LED für die Stromversorgung nicht aufleuchten, ist das NWE Modem möglicherweise nicht eingeschaltet. Vergewissern Sie sich, dass das Netzteil ordnungsgemäß am Modem und an der Steckdose angeschlossen ist. Unter Windows 95/98/Me: Schritt 5: Installation der Modemtreiber Schalten Sie Ihren Computer ein. Nachdem der Hardware-Assistent Ihr Modem erkannt hat, legen Sie die Installations-CD in Ihr CD-ROM-Laufwerk ein. Befolgen Sie die Anweisungen auf dem Bildschirm, bis die Installation abgeschlossen ist. Unter Windows NT: Schritt 5: Installation der Modemtreiber Schalten Sie Ihren Computer ein. Legen Sie die Installations-CD-ROM ein, bevor Sie sich anmelden. Klicken Sie unter Windows auf Start tart, zeigen Sie auf Einstellungen und klicken Sie auf Systemsteuerung ystemsteuerung. Doppelklicken Sie auf Modems Modems. Klicken Sie im Dialogfeld Neues Modem installier en auf Weiter installieren eiter, damit Windows Ihr neues Modem sucht. Nachdem das Modem erkannt wurde, klicken Sie auf Ändern Ändern. Klicken Sie auf Diskette Diskette. Stellen Sie sicher, dass der Pfad Ihres CD-ROM-Laufwerks ausgewählt ist. Wählen Sie U.S. Robotics. Wählen

Sie U.S. Robotics 56K Ext (non-PnP).Klicken Sie auf OK und dann auf Weiter. Auf der Registerkarte für die Eigenschaften der Modems wird der COM-Anschluss angezeigt, der dem Modem zugewiesen wurde. Klicken Sie auf Schließen. Wenn das Fenster Geänderte Systemeinstellungen angezeigt wird, klicken Sie auf Ja, um Ihren Computer neu zu starten. Unter Windows 2000: Schritt 5: Aktualisierung des Treibers von der Installations-CD-ROM Klicken Sie unter Windows auf Start tart, Einstellungen und Systemsteuerung ystemsteuerung. Doppelklicken Sie auf System ystem, wählen Sie dann die Registerkarte "Hardware" und klicken Sie auf die Schaltfläche Geräte-Manager Geräte-Manager. Wählen Sie aus der Dropdown-Liste Modems mit einem d-Modem aus. Klicken Sie auf die Registerkarte "Treiber" Doppelklick die Option Standar tandard-Modem aktualisieren en. Klicken Sie auf Weiter eiter, wenn das und dann auf die Schaltfläche Treiber aktualisier Dialogfeld für Gerätetreiber-Upgrades angezeigt wird. Wählen Sie Nach einem passenden Treiber für das Gerät suchen (empfohlen) und klicken Sie auf Weiter eiter. Wählen Sie CD-ROMLaufwerke, klicken Sie auf Weiter und dann erneut auf Weiter eiter. Möglicherweise erscheint die Warnung "Digitale Signatur nicht gefunden"*. Wenn dies der Fall ist, klicken Sie auf Ja Ja. Klicken Sie auf Fertig stellen stellen, um die Installation abzuschließen. Unter Windows XP: Schritt 5: Installation der Modemtreiber Schalten Sie Ihren Computer ein. Legen Sie die Installations-CD in Ihr CD-ROM-Laufwerk ein, nachdem der Hardware-Assistent Ihr Modem erkannt hat. Warten Sie den obotics 56K FFA

XT und klicken Sie Suchvorgang des Assistenten ab. Wählen Sie U.S. R Robotics auf Weiter eiter. Nun wird eine Windows-Logo-Testnachricht angezeigt*. Klicken Sie auf Installation fortsetzen stellen, um die Installation abzuschließen. fortsetzen. Klicken Sie auf Fertig stellen

• U.S. Robotics hat den Treiber in Verbindung mit der unterstützten Hardware sorgfältig überprüft und bestätigt die Kompatibilität mit Windows 2000/XP. Alle Windows-Betriebssysteme: Schritt 6: Installation der Kommunikationssoftware Nehmen Sie die Installations-CD heraus und legen Sie sie erneut ins CD-ROM-Laufwerk ein. Daraufhin wird eine Benutzeroberfläche angezeigt, auf der Sie die Software Internet Call Notification und Phonetools/Winphone installieren sowie die Bedienungsanleitung für Ihr Modem aufrufen können. (Falls die Benutzeroberfläche nicht automatisch angezeigt wird, Ausführen. Geben Sie in das Dialogfeld klicken Sie unter Windows auf Start und dann auf Ausführen Ausführen den Befehl D:\setup.exe ein. Wenn Ihr CD-ROM-Laufwerk einen anderen Buchstaben verwendet, geben Sie diesen Buchstaben anstelle von "D" ein.) Fehlerbehebung Falls Sie Schwierigkeiten mit Ihr em Modem haben, ver gewissern Sie sich Ihrem vergewissern zunächst, dass es richtig installiert ist. Unter Windows 95/98/Me: Klicken Sie auf Start tart, Einstellungen und dann auf ystemsteuerung. Doppelklicken Sie auf Modems Modems. Im Fenster Eigenschaften von Systemsteuerung Modems sollte eine Beschreibung Ihres Modems angezeigt werden. Klicken Sie auf die Registerkarte Diagnose Diagnose. Vergewissern Sie sich, dass das richtige Modem markiert ist. Klicken Sie auf die Schaltfläche Details Details. Daraufhin sollte eine Reihe von Befehlen und Antworten vom Modem angezeigt werden. Das bedeutet, dass die Installation erfolgreich war. Wenn Ihr Modem nicht aufgeführt wird und/oder keine Befehle und Antworten angezeigt werden, überprüfen Sie, ob alle Stecker und Stromkabel ordnungsgemäß an Ihr Modem und Ihren Computer angeschlossen sind.

Vergewissern Sie sich, dass das Modem eingeschaltet ist und die CS- oder PWR-LED leuchtet. Fahren Sie Ihren PC herunter und starten Sie ihn neu. Überprüfen Sie Ihr Modem erneut in der Systemsteuerung (siehe Beschreibung oben). tart, Einstellungen und dann auf Systemsteuerung ystemsteuerung. Windows NT: Klicken Sie auf Start Doppelklicken Sie auf Modems Modems. Im Fenster Eigenschaften von Modems sollte eine Beschreibung Ihres Modem angezeigt werden. Windows 2000/XP: Klicken Sie auf Start tart, Einstellungen (sofern zutreffend) und dann auf Systemsteuerung ystemsteuerung. Doppelklicken Sie auf das Symbol Telefon- und Modemoptionen Modemoptionen. Klicken Sie auf die Registerkarte Modems Modems. Vergewissern Sie sich, dass das richtige Modem markiert ist. Klicken Sie auf die Schaltfläche Eigenschaften Diagnose. Klicken Sie auf die Eigenschaften. Klicken Sie auf die Registerkarte Diagnose agen Schaltfläche Modem abfr abfragen agen. Daraufhin sollte eine Reihe von Befehlen und Antworten vom Modem angezeigt werden. Das bedeutet, dass die Installation erfolgreich war. Wenn Ihr Modem nicht aufgeführt wird und/oder keine Befehle und Antworten angezeigt werden, überprüfen Sie, ob alle Stecker und Stromkabel ordnungsgemäß an Ihr Modem und Ihren Computer angeschlossen sind. Vergewissern Sie sich, dass das Modem eingeschaltet ist und die CS- oder PWR-LED leuchtet. Fahren Sie Ihren PC herunter und starten Sie ihn neu. Überprüfen Sie Ihr Modem erneut in der Systemsteuerung (siehe Beschreibung oben).

e erkennt das Modem nicht. PROB OBLLE M: Meine Softwar Software Ihre Kommunikationssoftware funktioniert möglicherweise nicht richtig, wenn Sie mehr als eine Version der Software installiert haben, eine ältere Version verwenden oder mehr als ein Kommunikationssoftwarepaket auf Ihrem Computer installiert haben. Sie sollten unbedingt die auf der Installations-CD enthaltene Kommunikationssoftware verwenden, die im Lieferumfang Ihres Modems enthalten ist Die Einstellungen des COM-Anschlusses können falsch sein. Im Setup der Software müsste es einen Bereich für die Einstellungen Ihres COM-Anschlusses geben. Stellen Sie sicher, dass die Anschluss-Einstellungen der Software mit denen für Ihr Modem übereinstimmen. In der Dokumentation zu Ihrer Kommunikationssoftware finden Sie Anweisungen zum Anpassen der Anschluss-Einstellungen Ihrer Software.

PROB OBLLE M: Mein Modem stellt keine externen Verbindungen her oder nimmt keine eingehenden Anrufe entgegen.

ANTW NTWO Eventuell ist das Telefonkabel nicht richtig an das Modem angeschlossen, oder Sie haben es in die falsche Anschlussdose gesteckt. Das Telefonkabel muss in die Buchse des Modems und in die Telefonsteckdose gesteckt sein. Verwenden Sie möglichst das mitgelieferte Telefonkabel.

RW E N D U NG IIM BÜRO VER Möglicherweise haben Sie das Telefonkabel Ihres Modems an eine digitale Leitung angeschlossen. Setzen Sie sich im Zweifelsfalle mit der Abteilung in Verbindung, die für Ihr Telefonsystem verantwortlich ist. Wenn Sie in Ihrem Telefonsystem zur Herstellung einer externen Verbindung eine "9" wählen müssen, wählen Sie vor der gewünschten Nummer unbedingt die "9".

VER VER MIT MAI AILL Wenn Ihre Telefongesellschaft Voice Mail anbietet, ändert sich Ihr Wählton eventuell, wenn Sie Nachrichten haben. Hören Sie Ihre Voice Mail ab, um wieder den normalen Wählton zu erhalten.

en Modem Verbindung PROB OBLLE M: Mein Modem scheint mit einem ander anderen aufzunehmen, aber ohne Erfolg. Vielleicht ist die Verbindung schlecht. Da alle Anrufe anders geleitet werden, sollten Sie es erneut versuchen.

PROB OBLLE M: Mein Modem stellt keine 56K-Internetverbindung her. Mit dem V.90/V.92-Protokoll sind Download-Geschwindigkeiten bis zu 56 Kbps möglich. Allerdings kann sich der Leitungszustand auf die tatsächliche Geschwindigkeit während einer Verbindung auswirken. Aufgrund ungewöhnlicher Telefonleitungskonfigurationen können einige Anwender die V.90/V.92-Technologie zu diesem Zeitpunkt nicht voll ausnutzen. Folgendes ist zur Herstellung einer 56KVerbindung notwendig:

• Der Server, den Sie anwählen, muss das digitale V.90/V.92-Signal unterstützen und bereitstellen. Ihr ISP kann Ihnen eine Liste mit DFÜ-Verbindungen sowie Informationen über die von diesen Verbindungen unterstützten Leistungsmerkmale zur Verfügung stellen. Die Telefonleitung zwischen Ihrem ISP und Ihrem Modem muss eine 56KVerbindung unterstützen und darf nur eine Analog-zu-Digital-Konvertierung aufweisen. Das 56K-Signal von Ihrem ISP beginnt als digitales Signal. Zwischen Ihrem ISP und Ihrem Modem werden digitale Signale in analoge Signale konvertiert, damit Ihr Modem die Daten empfangen kann. Im Leitungsweg von Ihrem ISP zu Ihrem Modem dürfen analoge Signale nur ein Mal in digitale Signale konvertiert werden. Wenn mehr als eine Konvertierung stattfindet, wird die Verbindungsgeschwindigkeit auf die Standardgeschwindigkeit V.34 (33,6 Kbps) eingestellt. Darüber hinaus kann die Ortsnetzleitung zwischen Ihrem ISP und Ihrem Modem gestört sein. Durch diese Störungen können V.90/ V.92-Verbindungsgeschwindigkeit verhindert oder eingeschränkt werden. Alle Telefonanrufe werden anders geleitet, deshalb sollten Sie mehrmals versuchen, Ihre 56K-Verbindung herzustellen. Durch Wählen einer Fernverbindung können Sie dies testen. Fernleitungen sind oft viel klarer als Ortsleitungen. Telefongesellschaften rüsten ihre Systeme ständig auf. Sollte eine Leitung heute noch keine Unterstützung für 56K bieten, kann sich dies in Kürze ändern.
• Sie müssen Ihr Modem mit einem V.90/V.92-Server verbinden. Zwei 56K-Modems können nicht mit einer Geschwindigkeit von 56K miteinander kommunizieren. Support-Quellen Wenn Sie Ihr Problem mit den Vorschlägen im Abschnitt "Fehlerbehebung" nicht lösen konnten, erhalten Sie an folgenden Stellen weitere Informationen: World Wide Web Hier finden Sie nützliche Produktinformationen, Dokumente und Anleitungen. Gehen Sie zu: http://www.usr.com/support Haben Sie Ihr P roblem immer noch nicht gelöst? Problem Rufen Sie den Händler an, bei dem Sie das Modem gekauft haben. Vielleicht kann Ihnen Ihr Modemhändler telefonisch helfen. Eventuell müssen Sie das Modem zur Reparatur zurück zum Händler bringen.

Rufen Sie den Technischen Support von U.S. Robotics an. Technische Fragen zu U.S. Robotics-Modems werden dort von Experten beantwortet. Land Deutschland Großbritannien Schweiz Telefon +44 870 844 4546

Online germany_modemsupport@usr.com uk_modemsupport@usr.com emea_modemsupport@usr.com Öffnungszeiten 8:00 - 18:00 Uhr, Montag - Freitag 9:00 - 17:30 Uhr, Montag - Freitag 8:00 - 18:00 Uhr, Montag - Freitag Hinweise zu Vorschriften CE-Konformität Wir, die U.S. Robotics Corporation, 935 National Parkway, Schaumburg, Illinois, 60173-5157 USA, bestätigen auf eigene Verantwortung, dass das Produkt U.S. Robotics 56K Faxmodem, Modell 5630, auf das sich diese Erklärung bezieht, folgende Standards und/oder anderen Vorschriften erfüllt. EN60950 EN55022 EN55024 EN61000-3-2 EN61000-3-3 Wir erklären hiermit, dass das oben erwähnte Produkt alle wesentlichen Anforderungen und sonstigen relevanten Vorschriften der Richtlinie 1999/5/EC erfüllt. Das in Artikel 10(3) genannte und in Anhang II der Richtlinie 1999/5/EC beschriebene Verfahren zur Bewertung der Konformität ist befolgt worden. Erklärung zur Netzwerk-Kompatibilität Dieses Gerät wurde für den zufriedenstellenden Betrieb in allen öffentlichen Telefonnetzen innerhalb der Europäischen Union entwickelt. Dieses Gerät weist einen geeigneten Anschluss für das öffentliche Telefonnetz des Landes auf, in das es geliefert wird. Wenn der Einsatz dieses Gerätes an einem anderen als dem Netz notwendig ist, für welches es geliefert wurde, wird dem Benutzer empfohlen, sich zur Beratung hinsichtlich des Anschlusses an den Händler zu wenden. Wenden Sie sich an unser Support Center A) zu erhalten, bevor Sie Center,, um eine Materialrückgabenummer (RM (RMA) Ihr P rodukt an die R epar atur adr esse senden. P rodukte wer den ungeöffnet zurückgeschickt, wenn sie ohne Produkt Repar eparatur aturadr adresse Produkte werden A an die R epar atur adr esse gesendet wer den. RMA Repar eparatur aturadr adresse werden. FRS Europe BV. Draaibrugweg 2 1332 AC Almere Niederlande

Beschränkte Garantie der U.S. Robotics Corporation

ALL GE M E I N E B E DI U NG E N: LLG DING NGU NGE Diese beschränkte Garantie gilt nur für den ursprünglichen Käufer und Endbenutzer (den KUNDEN) und ist nicht übertragbar. Kein Vertreter, Händler oder Geschäftspartner der U.S. Robotics Corporation (U.S. ROBOTICS) ist dazu berechtigt die Bedingungen dieser beschränkten Garantie im Namen von U.S. ROBOTICS zu modifizieren. Jegliche Produkte, die nicht fabrikneu von U.S. ROBOTICS oder seinem Vertragshändler erworben wurden, sind ausdrücklich von dieser beschränkten Garantie ausgeschlossen. Diese beschränkte Garantie ist nur in dem Land oder Gebiet gültig, in dem das Produkt zur Benutzung vorgesehen ist (wie durch die Modellnummer des Produktes und an das Produkt angebrachte Aufkleber für örtliche Telekommunikationssysteme angezeigt). OBO TICS gar antiert dem KU N DE N, dass dieses P rodukt bei normaler Verwendung für U.S. R ROBO OBOT garantiert KUN DEN, Produkt

R E ab dem Datum des K aufs bei U.S. R OBO TICS oder einem autorisierten Händler ZWE JAHR Kaufs ROBO OBOT keine Ver arbeitungs- und Materialmängel aufweist. erarbeitungsDie Verpflichtung von U.S. ROBOTICS unter dieser ausdrücklichen Garantie beschränkt sich nach alleinigem Ermessen von U.S. ROBOTICS darauf, das defekte Produkt oder Teil mit neuen oder überholten Ersatzteilen zu reparieren; oder das defekte Produkt oder Teil durch ein gleiches oder gleichwertiges, neues oder überholtes Produkt oder Teil zu ersetzen; oder U.S. ROBOTICS kann, falls keine der vorstehenden Möglichkeiten mit angemessenen Bemühungen durchführbar ist, dem KUNDEN nach alleinigem Ermessen den Kaufpreis erstatten, dessen Höhe die aktuelle Preisempfehlung von U.S. ROBOTICS für das Produkt unter Abzug anwendbarer Gebühren nicht überschreitet. Alle ersetzten Produkte oder Teile gehen in den Besitz von U.S. ROBOTICS über. U.S. ROBOTICS gewährt für jedes ersetzte Produkt oder Teil eine Garantie von NEUNZIG (90) TAGEN ab dem Versanddatum des Produktes oder Teils an den KUNDEN. U.S. ROBOTICS gibt keine Zusicherung oder Erklärung dafür ab, dass dieses Produkt die Anforderungen des KUNDEN erfüllt oder in Kombination mit jeglichen Hardware- oder Softwareprodukten von Drittanbietern funktioniert. U.S. ROBOTICS gibt keine Zusicherung oder Erklärung dafür ab, dass der Betrieb des mit diesem Produkt gelieferten Softwareproduktes ununterbrochen oder störungsfrei abläuft oder dass jegliche Defekte von Softwareprodukten behoben werden. U.S. ROBOTICS übernimmt keine Verantwortung für jegliche Software oder andere Daten oder Informationen des KUNDEN, die in diesem Produkt enthalten oder darin gespeichert sind. RPF LICHTU E N DE S KU N DE VER PFLICHTU LICHTUNG NGE DES KUN DEN Der KUNDE trägt die alleinige Verantwortung dafür, dass dieses Produkt die Spezifikationen und Anforderungen des KUNDEN erfüllt. Dem KUNDEN wird insbesondere angeraten eine Sicherungskopie sämtlicher mit diesem Produkt gelieferter Software zu erstellen. Der KUNDE trägt die alleinige Verantwortung für die korrekte Installation und Konfiguration dieses Produktes sowie für die vorschriftsmäßige Installation, Konfiguration, den Betrieb und die Kompatibilität mit dem Betriebssystem, unter dem das Produkt betrieben werden soll. Der KUNDE muss U.S. ROBOTICS einen datierten Kaufbeleg (eine Kopie der Original-Kaufquittung von U.S. ROBOTICS oder seinem Vertragshändler) vorlegen, um einen Garantieanspruch geltend zu machen. WAS IIM ARA U TU N IIS ST: RANT

TUN Der KUNDE muss sich zur Wahrnehmung seines Garantieanspruchs innerhalb der gültigen Garantiezeit mit dem Technischen Support von U.S. ROBOTICS oder einem Vertrags-Servicecenter von U.S. ROBOTICS in Verbindung setzen. Der KUNDE muss die Modellnummer und die Seriennummer des Produktes sowie einen datierten Kaufbeleg (eine Kopie der Original-Kaufquittung von U.S. ROBOTICS oder seinem Vertragshändler) vorlegen, um einen Garantieanspruch geltend zu machen. Informationen dazu, wie Sie Kontakt zum Technischen Support von U.S. ROBOTICS oder einem Vertrags-Servicecenter von U.S. ROBOTICS aufnehmen, finden Sie auf der Firmen-Website von U.S ROBOTICS unter: www.usr.com Der KUNDE sollte bei der Kontaktaufnahme mit dem Technischen Support von U.S. ROBOTICS die folgenden Informationen/Artikel bereithalten: Modellnummer des Produktes Seriennummer des Produktes

Datierter Kaufbeleg Name und Telefonnummer des KUNDEN Version des Betriebssystems des KUNDEN U.S. ROBOTICS Installations-CD-ROM U.S. ROBOTICS Installationsanleitung E RSA TZ IIM M RAH ME N DE ARA RSATZ RAHM DER RANT NTII E: Falls der Technische Support von U.S. ROBOTICS oder ein Vertrags-Servicecenter von U.S. ROBOTICS feststellt, dass die Fehlfunktion oder das Versagen eines Produktes oder Teils direkt auf Material- und/oder Verarbeitungsfehler zurückzuführen ist; und dieser Fehler innerhalb des Garantiezeitraums von ZWEI (2) JAHREN auftritt; und der KUNDE dem Produkt oder Teil eine Kopie des datierten Kaufbelegs (der Original-Kaufquittung von U.S. ROBOTICS oder seinem Vertragshändler) beilegt, erhält der KUNDE von U.S. ROBOTICS eine Materialrückgabenummer (RMA) und Anweisungen zur Rückgabe des Produktes oder Teils an den autorisierten Empfangsort von U.S. ROBOTICS. Jegliches Produkt oder Teil, das ohne RMA von U.S. ROBOTICS oder einem Vertrags-Servicecenter von U.S. ROBOTICS an U.S ROBOTICS zurückgeschickt wird, geht an den Absender zurück. Der KUNDE erklärt sich bereit die Portokosten für die Rücksendung des Produktes oder Teils an das Vertrags-Servicecenter von U.S. ROBOTICS zu übernehmen; das Produkt zu versichern oder das Risiko von Verlust oder Beschädigung beim Transport einzugehen; und einen Transportbehälter zu verwenden, der der Originalverpackung entspricht. Die Verantwortung für Verlust oder Beschädigung geht nicht auf U.S. ROBOTICS über, bis das zurückgesandte Produkt oder Teil als autorisierte Rücksendung an einem offiziellen Empfangsort von U.S. ROBOTICS eintrifft. Autorisierte Rücksendungen des KUNDEN werden ausgepackt, begutachtet und mit der Modellund Seriennummer des Produktes verglichen, für die die RMA ausgegeben wurde. Der beigelegte Kaufbeleg wird auf Kaufdatum und Namen des Händlers überprüft. U.S. ROBOTICS kann den Garantiedienst verweigern, wenn das zurückgesandte Produkt oder Teil nach der Begutachtung nicht den Informationen des KUNDEN entspricht, nach denen die RMA vergeben wurde. Nach dem Auspacken, Begutachten und Testen einer Rücksendung des KUNDEN kann U.S. ROBOTICS das Produkt oder Teil nach eigenem Ermessen unter Verwendung neuer oder überholter Produkte oder Teile in dem Umfang reparieren oder ersetzen, der erforderlich ist, um das Produkt oder Teil wieder in einen betriebsbereiten Zustand zu versetzen. U.S. ROBOTICS unternimmt alle angemessenen Anstrengungen, das reparierte oder ersetzte Produkt oder Teil auf Kosten von U.S. ROBOTICS spätestens EINUNDZWANZIG (21) TAGE nach Empfang der autorisierten Rücksendung durch den KUNDEN an einem offiziellen Empfangsort von U.S. ROBOTICS an den KUNDEN zurückzuschicken. U.S. ROBOTICS kann nicht für Schäden haftbar gemacht werden, die durch Verzögerungen bei der Lieferung oder Übergabe reparierter oder ersetzter Produkte oder Teile entstehen. E INSCH RÄN

SCHRÄN RÄNKU KUNG NGE SOFTWARE VON DRITTANBIETERN: Dieses U.S. ROBOTICS-Produkt kann Software von Drittanbietern, deren Verwendung durch einen separaten Lizenzvertrag eines Drittanbieters von Software geregelt wird, beinhalten bzw. mit solcher gebündelt sein. Diese beschränkte U.S. ROBOTICS-Garantie gilt nicht für derartige Software von Drittanbietern. Hinsichtlich der anwendbaren Garantie informieren Sie sich bitte im Endbenutzer-Lizenzvertrag, der die Benutzung derartiger Software regelt. BESCHÄDIGUNG AUFGRUND VON MISSBRAUCH, VERNACHLÄSSIGUNG, MISSACHTUNG VON VORSCHRIFTEN, FEHLERHAFTER INSTALLATION UND/ODER UMGEBUNGSEINFLÜSSEN: Im gesamten gesetzlich zulässigen Umfang gilt diese beschränkte U.S. ROBOTICS-Garantie nicht für normale Abnutzungserscheinungen; Beschädigung oder Verlust von Daten aufgrund der Interoperabilität mit aktuellen und/oder zukünftigen Betriebssystem-Versionen oder anderer aktueller und/oder zukünftiger Software und Hardware; Änderungen (durch Personen außerhalb von U.S. ROBOTICS oder Vertrags-Servicecentern von U.S. ROBOTICS); Schäden durch Bedienungsfehler oder Nichtbefolgung der Anweisungen in der Benutzerdokumentation oder anderen dazugehörigen Dokumentationen; Schäden durch höhere Naturgewalten wie Blitzschlag, Sturm oder Gewitter, Überflutung, Feuer und Erdbeben usw.; Produkte, deren Seriennummer verändert oder entfernt wurde; Missbrauch, Vernachlässigung und falsche Behandlung; Schäden durch übermäßige physikalische, temperaturbedingte oder elektrische Beanspruchung; gefälschte Produkte; Beschädigung oder Verlust von Daten durch einen Computervirus, Wurm, ein Trojanisches Pferd oder Speicherschäden; Fehler des Produktes, die

auf Unfälle, Missbrauch, falschen Gebrauch (einschließlich, aber nicht beschränkt auf fehlerhafte Installation oder Anschluss an die falsche Spannungsquelle bzw. Steckdose) zurückzuführen sind; Fehler, die durch Produkte hervorgerufen wurden, die nicht von U.S. ROBOTICS bereitgestellt wurden; Schäden durch Feuchtigkeit, Korrosion in der Umgebung, Hochspannungsströme, Transport oder ungewöhnliche Arbeitsbedingungen; oder die Verwendung des Produktes außerhalb der Grenzen des für die Verwendung vorgesehenen Landes oder Gebietes (wie durch die Modellnummer des Produktes und an das Produkt angebrachte Aufkleber für örtliche Telekommunikationssysteme angezeigt). DIESE GARANTIEN UND ENTSCHÄDIGUNGEN ERSETZEN IM GESAMTEN GESETZLICH ZULÄSSIGEN RAHMEN ALLE SONSTIGEN AUSDRÜCKLICHEN UND STILLSCHWEIGENDEN GARANTIEN, OB DE FACTO ODER DURCH DIE ANWENDUNG DES GEWOHNHEITSRECHTS ODER GESETZES, EINSCHLIESSLICH JEDWEDER GARANTIEN, KONDITIONEN ODER BEDINGUNGEN DER HANDELSÜBLICHEN QUALITÄT, EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, ZUFRIEDENSTELLENDEN QUALITÄT, ÜBEREINSTIMMUNG MIT DER PRODUKTBESCHREIBUNG UND RECHTMÄSSIGKEIT, DIE HIERMIT AUSDRÜCKLICH ABGELEHNT WERDEN. WEDER U.S. ROBOTICS SELBST NOCH EIN VON U.S. ROBOTICS BERECHTIGTER DRITTER ÜBERNIMMT IM ZUSAMMENHANG MIT VERKAUF, INSTALLATION, WARTUNG, GARANTIE UND VERWENDUNG DIESER PRODUKTE EINE ANDERE HAFTUNG, IN WELCHER FORM AUCH IMMER. HAFTUNGSUMFANG. IM GESAMTEN GESETZLICH ZULÄSSIGEN UMFANG SCHLIESST U.S. ROBOTICS JEGLICHE HAFTUNG SEINERSEITS ODER SEINER ZULIEFERER FÜR BEGLEIT-, FOLGE-, INDIREKTE ODER ANDERWEITIGE SCHÄDEN SOWIE BUSSGELDER, EINKOMMENS- ODER GEWINNAUSFALL, GESCHÄFTSAUSFALL, VERLUST VON INFORMATIONEN ODER DATEN ODER ANDERWEITIGE FINANZIELLE SCHÄDEN AUS, DIE IN VERBINDUNG MIT VERKAUF, INSTALLATION, WARTUNG, ANWENDUNG, LEISTUNG ODER DIENSTUNTERBRECHUNG SEINER PRODUKTE ENTSTANDEN SIND, OB VERTRAGS- ODER ANDERWEITIG ZIVILRECHTLICH (EINSCHLIESSLICH FAHRLÄSSIGKEIT) UND SELBST WENN U.S. ROBOTICS ODER SEINE VERTRAGSHÄNDLER AUF DIE MÖGLICHKEIT DERARTIGER SCHÄDEN HINGEWIESEN WURDEN. U.S. ROBOTICS BEGRENZT SEINE HAFTUNG AUF REPARATUR, ERSATZ ODER ERSTATTUNG DES KAUFPREISES IM ERMESSEN VON U.S. ROBOTICS. DER HAFTUNGSAUSSCHLUSS BLEIBT AUCH DANN BESTEHEN, WENN EINE IM RAHMEN DER GARANTIE GELEISTETE ABHILFE IHREN ZWECK NICHT ERFÜLLT.

HAF NGSA US SCH HAFTU TUNGSA NGSAU SCHLLUS S: Einige Länder, Staaten, Gebiete oder Provinzen gestatten keine Beschränkung oder Begrenzung stillschweigend mit eingeschlossener Garantie oder die Beschränkung von Begleit- oder Folgeschäden für bestimmte an Verbraucher gelieferte Produkte oder die Haftungsbegrenzung für Personenschäden, wodurch die vorgenannten Beschränkungen und Ausschlüsse möglicherweise nur begrenzt auf den KUNDEN zutreffen. Falls der vollständige Ausschluss der stillschweigenden Garantien gesetzlich nicht zulässig ist, gilt auch für sie die Frist von ZWEI (2) JAHREN entsprechend dieser schriftlichen Garantie. Diese Garantie gewährt dem KUNDEN spezielle gesetzliche Rechte, die von Land zu Land unterschiedlich sein können.

RE S R NWE DBAR RECHT ECHT:: Diese beschränkte Garantie unterliegt den Gesetzen des Staates ECHT Illinois, USA, mit Ausnahme des internationalen Privatrechts und der Konvention der Vereinten Nationen zu Verträgen für den Handel zwischen verschiedenen Ländern. U.S. Robotics Corporation 935 National Parkway Schaumburg, IL, 60173 U.S.A
