BEDIENUNGSANLEITUNG 56K USB MODEM US ROBOTICS

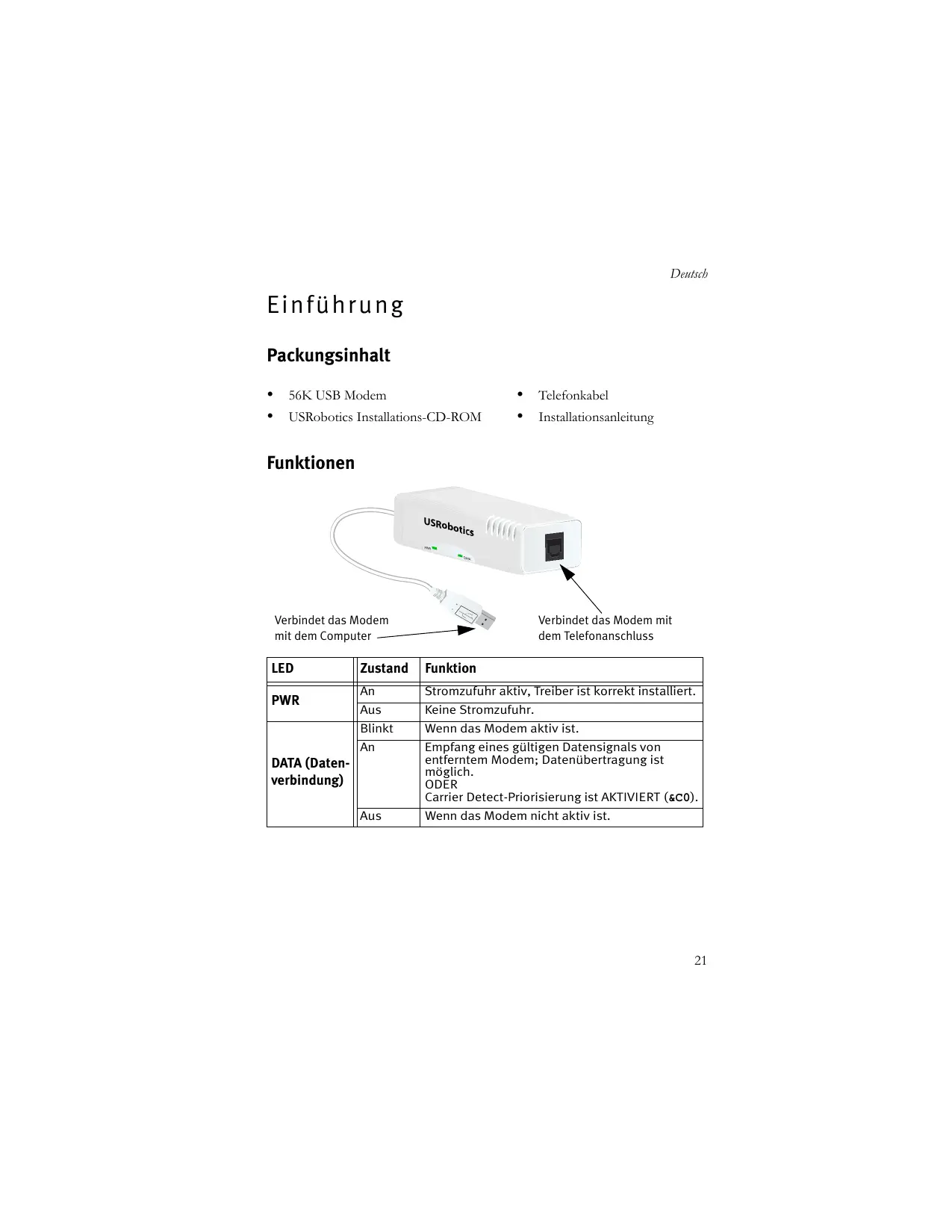

Deutsch Deutsch Einführung Packungsinhalt ! 56K USB Modem ! USRobotics Installations-CD-ROM ! Telefonkabel ! Installationsanleitung Funktionen USRo botic

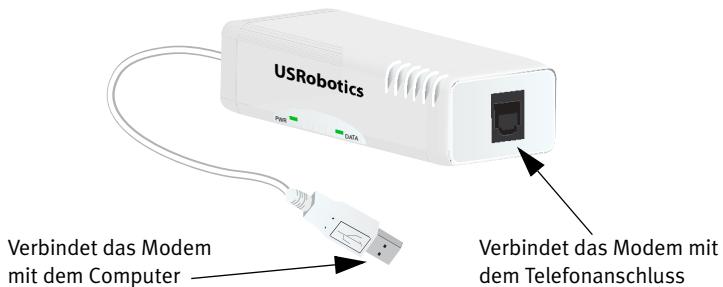

PWR DATA Verbindet das Modem mit dem Computer LED PWR Verbindet das Modem mit dem Telefonanschluss Zustand Funktion

Stromzufuhr aktiv, Treiber ist korrekt installiert. Aus Keine Stromzufuhr. Blinkt Wenn das Modem aktiv ist.

Empfang eines gültigen Datensignals von entferntem Modem; Datenübertragung ist möglich. ODER Carrier Detect-Priorisierung ist AKTIVIERT (&C0). Aus Wenn das Modem nicht aktiv ist. DATA (Datenverbindung)

Deutsch Systemanforderungen Betriebssystem ! Windows Vista™, Windows® XP oder Windows® 2000 ! Linux Kernel 2.4.20 oder höher ! Mac OS X 10.4.3 oder höher Sonstige

Intel Pentium III 600 MHz-Prozessor oder gleichwertig CD-ROM-Laufwerk Freier USB-Anschluss Mit 56K kompatible analoge Telefonleitung Telefonadapter Installationsanleitung

1. Schritt: Vorbereitung der Installation

1. Deinstallieren Sie alle anderen Modems, die auf Ihrem Computer installiert

sind. Anweisungen hierzu finden Sie in der Dokumentation zu Ihren bereits installierten Modems.

2. Ziehen Sie sämtliche an diese Modems angeschlossenen Telefon- und

2. Schritt: Installation der Hardware

1. Verbinden Sie die Modembuchse mit einer

analogen Telefonsteckdose. Verwenden Sie hierzu das mitgelieferte Telefonkabel. Wenn Sie ein Telefon an dieselbe Telefonsteckdose wie das 56K USB-Modem anschließen möchten, um V.92-Funktionen wie "Modem-on-Hold" zu nutzen, benötigen Sie einen Splitter.

2. Stecken Sie das 56K USB Modem in

einen freien USB-Anschluss an Ihrem Computer.

3. Schritt: Installation des

PWR DATA Windows Vista Sie müssen als Administrator angemeldet sein, um dieses Modem zu installieren.

1. Wenn der Assistent für das Suchen neuer Hardware angezeigt wird, wählen

Sie Treibersoftware suchen und installieren (empfohlen).

2. Klicken Sie nach entsprechender Aufforderung auf Weiter.

3. Wählen Sie nach der entsprechenden Aufforderung Nicht online suchen.

4. Legen Sie die USRobotics Installations-CD-ROM in das CDROM-Laufwerk ein, wenn Sie dazu aufgefordert werden.

Windows sucht automatisch nach dem Modemtreiber. ODER Klicken Sie nach entsprechender Aufforderung auf Weiter, wenn Windows nach dem Treiber suchen soll.

5. Klicken Sie im Fenster "Windows-Sicherheit" auf Installieren.*

Windows installiert den Modemtreiber.

6. Klicken Sie nach Abschluss der Installation auf Schließen.

7. Die PWR-LED am Modem leuchtet auf.

Congratulations. Sie haben die Installation abgeschlossen. Bitte registrieren Sie Ihren 56K USB Modem unter www.usr.com/ productreg/. Windows XP: Sie müssen als Administrator angemeldet sein, um dieses Modem zu installieren.

1. Wenn der Assistent für das Suchen neuer Hardware geöffnet wird, wählen Sie

Nein, diesmal nicht und klicken Sie auf Weiter.

2. Aktivieren Sie Software automatisch installieren (empfohlen), klicken Sie

jedoch nicht auf Weiter.

• USRobotics hat diesen Treiber in Verbindung mit der unterstützten Hardware gründlich getestet und bestätigt die Kompatibilität mit Windows Vista, XP und 2000.

Deutsch Sollten Sie versehentlich auf Weiter geklickt haben, klicken Sie auf Zurück.

3. Legen Sie die USRobotics Installations-CD-ROM in das CDROM-Laufwerk ein.

Windows sucht automatisch nach dem Modemtreiber. ODER Klicken Sie nach entsprechender Aufforderung auf Weiter, wenn Windows nach dem Treiber suchen soll.

4. Wenn Windows eine Meldung bezüglich des Logo-Tests anzeigt, klicken Sie

auf Installation fortsetzen.*

5. Klicken Sie auf Fertig stellen, um die Installation abzuschließen.

6. Die PWR-LED am Modem leuchtet auf.

Congratulations. Sie haben die Installation abgeschlossen. Bitte registrieren Sie Ihren 56K USB Modem unter www.usr.com/productreg/. Windows 2000: Sie müssen als Administrator angemeldet sein, um dieses Modem zu installieren.

1. Wenn der Assistent für das Suchen neuer Hardware angezeigt wird, klicken

2. Legen Sie die USRobotics Installations-CD-ROM in das CDROM-Laufwerk ein.

3. Wählen Sie Nach einem passenden Treiber für das Gerät

suchen (empfohlen) und klicken Sie auf Weiter.

4. Wählen Sie CD-ROM-Laufwerke und klicken Sie auf

5. Klicken Sie auf Weiter, sobald Windows den Treiber für das Modem

6. Wenn die Meldung "Digitale Signatur nicht gefunden" angezeigt wird, klicken

7. Klicken Sie auf Fertig stellen, um die Installation abzuschließen.

8. Die PWR-LED am Modem leuchtet auf.

Congratulations. Sie haben die Installation abgeschlossen. Bitte registrieren Sie Ihren 56K USB Modem unter www.usr.com/productreg/.

• USRobotics hat diesen Treiber in Verbindung mit der unterstützten Hardware gründlich getestet und bestätigt die Kompatibilität mit Windows Vista, XP und 2000.

Deutsch Linux Kernel 2.4.20 oder höher Sie benötigen einen in einen Linux Kernel 2.4.20 kompilierten USBModemtreiber (CDC ACM) als ladbares Modul für den Kernel. Unter diesen Kernels wird das Modem automatisch installiert, solange am Kernel das Plug-andPlay-Modul aktiviert ist (Standard). Sie brauchen keine Treiber von der USRobotics Installations-CD-ROM zu installieren. Congratulations. Sie haben die Installation abgeschlossen. Bitte registrieren Sie Ihren 56K USB Modem unter www.usr.com/productreg/. Mac OS X 10.4.3 oder höher

1. Legen Sie die USRobotics Installations-CD-ROM in das CDROM-Laufwerk ein.

2. Gehen Sie zu Finder und doppelklicken Sie auf das CDSymbol.

3. Doppelklicken Sie auf USRobotics 56K USB Modem.pkg,

um den Installer zu starten, und befolgen Sie die Anweisungen auf dem Bildschirm.

4. Gehen Sie zu Apple > Kontrollfelder > Netzwerk. Klicken Sie auf OK.

5. Wählen Sie aus dem Menü Zeigen die Option USB-Modem aus.

6. Wählen Sie die Registerkarte Modem.

7. Scrollen Sie durch Modem-Liste, wählen Sie USRobotics 56K USB

Modem aus und klicken Sie auf Jetzt aktivieren. Die PWR-LED am Modem leuchtet möglicherweise erst dann auf, wenn Sie eine Verbindung zu Ihrem Internet Service Provider (ISP) hergestellt haben. Congratulations. Sie haben die Installation abgeschlossen. Bitte registrieren Sie Ihren 56K USB Modem unter www.usr.com/ productreg/. Zusätzliche Software Sie können nun zusätzliche Software von der USRobotics Installations-CD-ROM installieren, z. B. optionale Software zur Ergänzung des Modems mit V.92Funktionen. Auf der USRobotics Installations-CD-ROM finden Sie zusätzliche Softwaretools für Windows-Benutzer zur Ergänzung des Modems. Darunter sind die folgenden Komponenten:

Deutsch ! Die Funktion USR MoH aktiviert die V.92-Funktion "Modem-On-Hold", mit der Ihre Internetverbindung vorübergehend "geparkt" wird, wenn das Modem einen eingehenden Telefonanruf erkennt.* Weitere Informationen zur Funktion "USR MoH" finden Sie in der Bedienungsanleitung auf der USRobotics Installations-CD-ROM. Wählen Sie auf der USRobotics Installations-CD-ROM die Option Software, um die zusätzlichen Software-Tools für Ihr Modem anzuzeigen. Fehlerbehebung Allgemein Wenn das Modem nicht einwandfrei funktioniert, sollten Sie zunächst die folgenden Punkte überprüfen:

1. Sind die Kabel ordnungsgemäß angeschlossen? Dazu gehören auch die Kabel

des Telefonanschlusses, des Modems und des Computers.

2. Falls möglich, sollten Sie Ihr Modem mit einem anderen Telefonkabel und/

oder einer anderen Steckdose testen.

3. Probieren Sie einen anderen USB-Anschluss am Computer aus. Wenn ein

USB-Hub verwendet wird, versuchen Sie, ihn direkt an den USB-Anschluss am Computer anzuschließen.

4. Fahren Sie Ihren Computer herunter und starten Sie ihn neu.

5. Wurde das Modem ordnungsgemäß installiert?

Windows Vista A. Klicken Sie auf Start > Systemsteuerung. B. Klicken Sie auf Hardware und Sound. C. Klicken Sie auf Telefon- und Modemoptionen und wählen Sie die Registerkarte Modems. Es werden U. S. Robotics V.92 USB Modem und eine COM-PortEinstellung angezeigt. Wenn Sie keine Beschreibung Ihres Modems sehen, wiederholen Sie den Installationsvorgang. D. Wählen Sie auf der Registerkarte Modems die Beschreibung des Modems aus und klicken Sie auf Eigenschaften.

• Um die USR MoH-"Modem-On-Hold"-Funktion nutzen zu können, müssen Sie den Anklopfdienst Ihrer Telefongesellschaft beantragen.

Deutsch E. Klicken Sie auf der Registerkarte Diagnose auf die Schaltfläche Modem abfragen. Wenn eine Reihe von Befehlen und Antworten vom Modem angezeigt werden, war die Installation erfolgreich. Wenn Sie keine Beschreibung Ihres Modems sehen, ist die Installation fehlgeschlagen. Wiederholen Sie den Installationsvorgang. Windows XP A. Klicken Sie auf Start > Systemsteuerung. B. Klicken Sie auf Telefon- und Modemoptionen und wählen Sie die Registerkarte Modems. Es werden U. S. Robotics V.92 USB Modem und eine COM-PortEinstellung angezeigt. Wenn Sie keine Beschreibung Ihres Modems sehen, wiederholen Sie den Installationsvorgang. C. Markieren Sie die Beschreibung des neuen Modems und klicken Sie auf Eigenschaften. D. Klicken Sie auf die Registerkarte Diagnose und dann auf die Schaltfläche Modem abfragen. Wenn eine Reihe von Befehlen und Antworten vom Modem angezeigt werden, war die Installation erfolgreich. Wenn Sie keine Beschreibung Ihres Modems sehen, ist die Installation fehlgeschlagen. Wiederholen Sie den Installationsvorgang. Windows 2000 A. Klicken Sie auf Start > Einstellungen > Systemsteuerung. B. Doppelklicken Sie auf das Symbol Telefon- und Modemoptionen. C. Klicken Sie auf die Registerkarte Modems. Es muss U. S. Robotics V.92 USB Modem ausgewählt sein. Wenn Sie keine Beschreibung Ihres Modems sehen, wiederholen Sie den Installationsvorgang. D. Klicken Sie auf die Schaltfläche Eigenschaften. E. Klicken Sie auf die Registerkarte Diagnose. F. Klicken Sie auf die Schaltfläche Modem abfragen. Wenn eine Reihe von Befehlen und Antworten vom Modem angezeigt werden, war die Installation erfolgreich. Wenn Sie keine Reihe von Befehlen und Antworten sehen, ist die Installation fehlgeschlagen. Wiederholen Sie den Installationsvorgang.

Deutsch Linux 2.4.20 oder höher A. Sie benötigen einen in einen Linux Kernel 2.4.20 kompilierten USBModemtreiber (CDC ACM) als ladbares Modul für den Kernel. B. Überprüfen Sie, ob die PWR-LED am Modem leuchtet. C. Ziehen Sie das USB-Modem aus Ihrem Computer und stecken Sie es wieder hinein. Wenn die PWR-LED nicht leuchtet, sollten Sie einen anderen USB-Anschluss am Computer benutzen. D. Informationen zur Fehlerbehebung finden Sie im Linux-Ordner auf der USRobotics Installations-CD-ROM Mac 10.4.3 oder höher A. Gehen Sie zu Apple > Kontrollfelder > Netzwerk. B. Wählen Sie aus dem Menü Zeigen die Option USB Modem aus. Wenn die Option USB-Modem nicht aufgeführt ist, wiederholen Sie den Installationsvorgang. C. Wählen Sie die Registerkarte Modem. D. Überprüfen Sie, ob USRobotics 56K USB Modem als aktuelles Modem angezeigt wird. Wenn das Modem nicht ausgewählt ist, scrollen Sie durch die ModemList, wählen Sie USRobotics 56K USB Modem aus und klicken Sie auf Jetzt aktivieren. Wenn die Installation wieder fehlschlägt, wiederholen Sie den Installationsprozess und stecken Sie das Modem dabei direkt in einen USB-Anschluss an Ihrem Computer. Weitere Informationen Hinweise zu Vorschriften und Garantie finden Sie in der Bedienungsanleitung auf der USRobotics Installations-CD-ROM. Informationen zum Betrieb und zur Konfiguration finden Sie in der Bedienungsanleitung auf der USRobotics Installations-CD-ROM. Fehlerbehebung und Technischer Support:

1. Siehe Bedienungsanleitung auf der USRobotics Installations-CD-ROM.

2. Der Support-Bereich auf der USRobotics Website auf

www.usr.com/support/. Viele der häufigsten Probleme, denen Benutzer begegnen können, werden in den FAQ (Häufig gestellte Fragen) und auf den Webseiten zur Fehlerbehebung für Ihren 56K USB Modem angesprochen. Auf den Supportseiten finden Sie außerdem aktuelle Adressen für den Technischen Support und Dokumentation.

3. Die Adresse für den Technischen Support finden Sie auf der letzten Seite

dieser Anleitung. CE-Konfor mität Erklärung zur Konformität Wir, die U.S. Robotics Corporation, 935 National Parkway, Schaumburg, Illinois, 60173-5157, USA, erklären in unserer eigenen Verantwortung, dass das Produkt, 56K USB Modem USRobotics 56K USB-Modem, Modellnummer 5637, auf das sich diese Erklärung bezieht, folgende Standards bzw. weitere Vorschriften erfüllt: EN60950-1 EN55022 EN55024 Wir erklären hiermit, dass das oben erwähnte Produkt alle wesentlichen Anforderungen und sonstigen relevanten Vorschriften der Richtlinie 1999/5/EG erfüllt. Das in Artikel 10(3) genannte und in Anhang II der Richtlinie 1999/5/EG beschriebene Verfahren zur Bewertung der Konformität ist befolgt worden. Eine elektronische Version der CE-Erklärung zur Einhaltung von Richtlinien ist auf der U.S. Robotics-Website erhältlich: www.usr.com Erklärung zur Netzwerk-Kompatibilität Dieses Gerät wurde für den einwandfreien Betrieb in allen öffentlichen Telefonnetzen innerhalb der Europäischen Union entwickelt. Dieses Gerät weist einen geeigneten Anschluss für das öffentliche Telefonnetz des Landes auf, in das es geliefert wird. Wenn der Einsatz dieses Gerätes an einem anderen als dem Netz notwendig ist, für welches es geliefert wurde, wird dem Benutzer empfohlen, sich zur Beratung hinsichtlich des Anschlusses an den Händler zu wenden.
