MANUALE UTENTE 56K USB MODEM US ROBOTICS

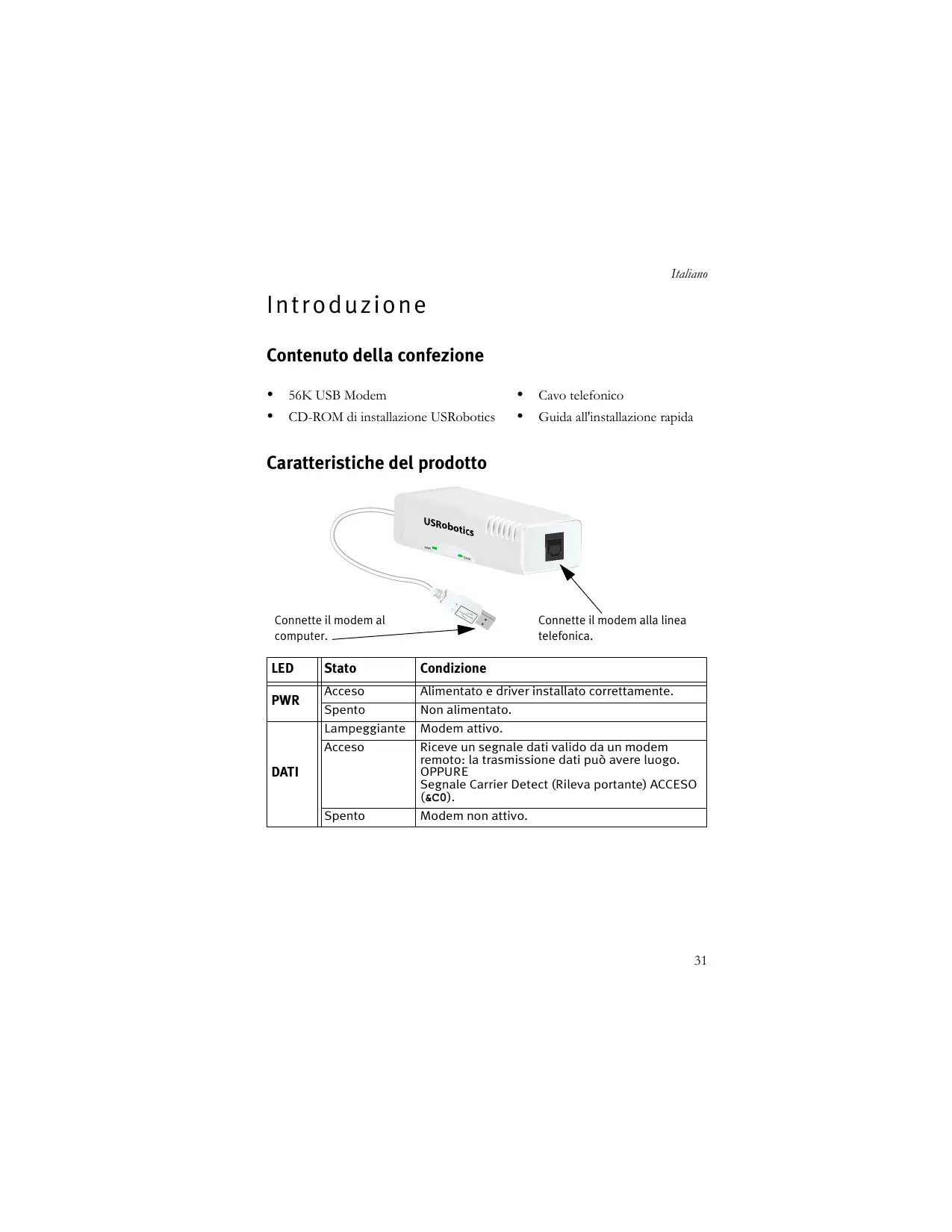

Italiano Italiano Introduzione Contenuto della confezione ! 56K USB Modem ! CD-ROM di installazione USRobotics ! Cavo telefonico ! Guida all'installazione rapida Caratteristiche del prodotto USRo botic

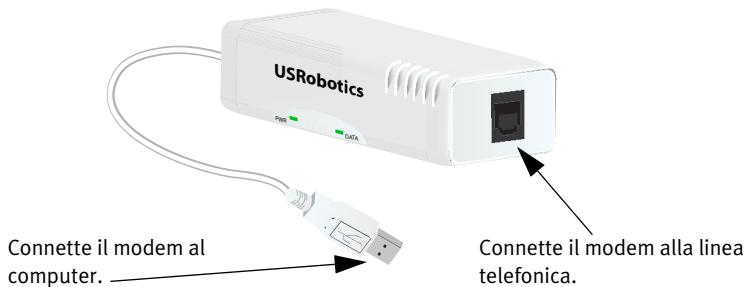

PWR DATA Connette il modem al computer. LED PWR Stato Connette il modem alla linea telefonica. Condizione Acceso Alimentato e driver installato correttamente. Spento Non alimentato. Lampeggiante Modem attivo. Acceso Riceve un segnale dati valido da un modem remoto: la trasmissione dati può avere luogo. OPPURE Segnale Carrier Detect (Rileva portante) ACCESO (&C0). Spento Modem non attivo. DATI

Processore Intel classe Pentium III 600 MHz o equivalente Unità CD-ROM Porta USB disponibile Linea telefonica analogica compatibile con 56K Adattatore telefonico locale Is t r uzi o n i p e r l'ins t a lla z ione Fase uno: preparazione per l'installazione

1. Disinstallare tutti gli altri modem installati nel computer. Per istruzioni, fare

riferimento alla documentazione del precedente modem.

2. Scollegare tutti i cavi telefonici e di alimentazione collegati ai modem

precedentemente in uso. Fase due: installazione dell'hardware

1. Utilizzare il cavo telefonico in dotazione per

collegare la presa telefonica dal modem a una presa telefonica analogica a muro. Per collegare un telefono alla stessa linea di quella di 56K USB Modem per alcune funzioni V.92 quali "modem in attesa", è necessario utilizzare uno sdoppiatore di linea telefonica per connettere il modem e il telefono alla stessa presa telefonica a muro. USRo botic

2. Inserire 56K USB Modem in una porta

USB del computer. Fase tre: installazione del driver del modem USRo botic

PWR DATA Windows Vista Per installare questo modem è necessario disporre dei diritti di amministratore.

1. Quando compare l'Installazione guidata Nuovo hardware, selezionare

Individuare e installare il driver (scelta consigliata).

2. Se compare una richiesta di autorizzazione, fare clic su Continua.

3. Se richiesto, selezionare Non cercare in linea.

4. Quando richiesto, inserire il CD-ROM di installazione

USRobotics nell'unità CD-ROM. Windows cercherà automaticamente il driver del modem. OPPURE Se richiesto, fare clic su Avanti affinché Windows cerchi il driver.

5. Se compare una richiesta della Protezione di Windows, fare clic su Installa.*

Windows installa il driver del modem.

6. Al termine dell'installazione, fare clic su Chiudi.

7. Il LED PWR (Alimentazione) sul modem si accenderà.

Congratulations. La procedura di installazione è completa. Registrare 56K USB Modem alla pagina www.usr.com/productreg/. Utenti Windows XP: Per installare questo modem è necessario disporre dei diritti di amministratore.

1. Quando compare l'Installazione guidata nuovo hardware, selezionare No e

fare clic su Avanti.

2. Selezionare Installa il software automaticamente (scelta consigliata), ma

non fare clic su Avanti.

• USRobotics ha eseguito test approfonditi del driver con l'hardware supportato e ne ha verificato la compatibilità con Windows Vista, XP e 2000.

Italiano Se si è fatto clic su Avanti per errore, fare clic su Indietro.

3. Inserire il CD-ROM di installazione USRobotics nell'unità

CD-ROM. Windows cercherà automaticamente il driver del modem. OPPURE Se richiesto, fare clic su Avanti affinché Windows cerchi il driver.

4. Se compare un messaggio relativo al testing del logo Windows, fare clic su

5. Fare clic su Fine per completare l'installazione.

6. Il LED PWR (Alimentazione) sul modem si accenderà.

Congratulations. La procedura di installazione è completa. Registrare 56K USB Modem alla pagina www.usr.com/productreg/. Utenti Windows 2000: Per installare questo modem è necessario disporre dei diritti di amministratore.

1. Quando compare l'Installazione guidata nuovo hardware, fare clic su Avanti.

2. Inserire il CD-ROM di installazione USRobotics nell'unità

3. Selezionare Cerca un driver adatto alla periferica (scelta

consigliata) e fare clic su Avanti.

4. Selezionare solo unità CD-ROM e fare clic su Avanti.

5. Quando Windows individua il driver per il modem, fare clic su Avanti.

6. Se viene visualizzata la videata Firma digitale non trovata, fare clic su Sì.*

7. Fare clic su Fine per completare l'installazione.

8. Il LED PWR (Alimentazione) sul modem si accenderà.

Congratulations. La procedura di installazione è completa. Registrare 56K USB Modem alla pagina www.usr.com/productreg/. Kernel Linux versione 2.4.20 o superiore È necessario un driver del modem USB (CDC ACM) compilato in un kernel Linux versione 2.4.20 o superiore o utilizzato come modulo caricabile per il

• USRobotics ha eseguito test approfonditi del driver con l'hardware supportato e ne ha verificato la compatibilità con Windows Vista, XP e 2000.

Italiano kernel. L'installazione del modem secondo questi kernel è fornita automaticamente. Il kernel possiede il modulo Plug and Play abilitato (predefinito). Non è necessario installare alcun driver dal CD-ROM di installazione USRobotics. Congratulations. La procedura di installazione è completa. Registrare 56K USB Modem alla pagina www.usr.com/productreg/. Mac OS X versione 10.4.3 o successiva

1. Inserire il CD-ROM di installazione USRobotics nell'unità

2. Accedere a Finder e fare doppio clic sull'icona CD.

3. Fare doppio clic su USRobotics 56K USB Modem.pkg per

iniziare l'installazione e seguire le istruzioni sullo schermo.

4. Accedere a Apple > Preferenze di sistema> Rete Quando richiesto, fare

5. Selezionare Modem USB dal menu Mostra .

6. Selezionare la scheda Modem.

7. Scorrere la lista sotto Modem, selezionare USRobotics 56K USB Modem e

fare clic su Applica Il led PWR (Alimentazione) sul modem potrebbe non accendersi finché non viene indicata una connessione al provider di servizi Internet (ISP). Congratulations. La procedura di installazione è completa. Registrare 56K USB Modem alla pagina www.usr.com/productreg/. Software aggiuntivo Adesso è possibile installare un software aggiuntivo sul CD-ROM di installazione di USRobotics, incluso il software aggiuntivo opzionale che fornisce le funzioni della versione V.92. Per comodità dell'utente Windows, il CD-ROM di installazione USRobotics contiene il seguente software aggiuntivo per il modem: ! USR MoH (Modem in attesa USR) abilita la funzione V.92 "Modem On Hold" (Modem in attesa), che sospende la connessione a Internet quando il modem rileva una chiamata telefonica in arrivo.* Per ulteriori informazioni sull'utilizzo di USR MoH, consultare la Guida utente sul CD-ROM di installazione USRobotics.

Italiano Per visualizzare gli altri strumenti software per il modem, selezionare Software nel CD-ROM di installazione USRobotics. Risoluzione di problemi Generale Questa procedura può risolvere alcuni problemi che potrebbero verificarsi con il modem:

1. Verificare che tutti i cavi siano collegati correttamente. Questo include tutti i

cavi che collegano la linea telefonica, il modem e il computer.

2. Se possibile, testare il funzionamento del modem con un cavo telefonico

diverso e/o con una presa telefonica a muro.

3. Utilizzare un'altra porta USB del computer. Se si utilizza un hub USB,

connettersi alla porta USB del computer.

4. Spegnere e riavviare il computer.

5. Verificare che il modem sia stato installato correttamente:

Windows Vista A. Fare clic su Start > Pannello di controllo. B. Fare clic su Hardware e suoni. C. Fare clic su Opzioni modem e telefono, quindi sulla scheda Modem. Viene visualizzato U. S. Robotics V.92 USB Modem e l'impostazione della porta COM. Se non viene visualizzata alcuna descrizione del modem, ripetere la procedura d'installazione. D. Nella scheda Modem, selezionare la descrizione del modem e fare clic su Proprietà. E. Nella scheda Diagnostica, fare clic sul pulsante Interroga modem. Se viene visualizzata una serie di comandi e risposte del modem, l'installazione è riuscita. Se non viene visualizzata una descrizione del modem, l'installazione non è riuscita; ripetere la procedura d'installazione. Windows XP A. Fare clic su Start > Pannello di controllo.

• Per utilizzare la funzione di USR MoH "Modem On Hold" (Modem in attesa), iscriversi al servizio di avviso di chiamata con la propria compagnia telefonica.

Italiano B. Fare clic su Opzioni modem e telefono, quindi sulla scheda Modem. Viene visualizzato U. S. Robotics V.92 USB Modem e l'impostazione della porta COM. Se non viene visualizzata alcuna descrizione del modem, ripetere la procedura d'installazione. C. Evidenziare la descrizione del nuovo modem e fare clic su Proprietà. D. Fare clic sulla scheda Diagnostica, quindi sul pulsante Interroga modem. Se viene visualizzata una serie di comandi e risposte del modem, l'installazione è riuscita. Se non viene visualizzata una descrizione del modem, l'installazione non è riuscita; ripetere la procedura d'installazione. Windows 2000 A. Fare clic su Start/Avvio > Impostazioni > Pannello di controllo. B. Fare doppio clic sull'icona Opzioni modem e telefono. C. Fare clic sulla scheda Modem. Assicurarsi che U. S. Robotics V.92 USB Modem sia selezionato. Se non viene visualizzata alcuna descrizione del modem, ripetere la procedura d'installazione. D. Fare clic sul pulsante Proprietà. E. Fare clic sulla scheda Diagnostica. F. Fare clic sul pulsante Interroga modem. Se viene visualizzata una serie di comandi e risposte del modem, l'installazione è riuscita. Se non viene visualizzata una serie di comandi e risposte, l'installazione non è riuscita; ripetere la procedura d'installazione. Linux versione 2.4.20 o superiore A. Accertarsi di avere un driver del modem USB (CDC ACM) compilato in un kernel Linux versione 2.4.20 o superiore o come modulo caricabile per il kernel. B. Verificare che il LED PWR (Alimentazione) sul modem sia acceso. C. Scollegare il modem USB dal computer e collegarlo di nuovo. Se il LED PWR (Alimentazione) non si accende, utilizzare un'altra porta USB del computer. D. Per ulteriori informazioni sulla risoluzione di problemi, consultare la cartella Linux sul CD-ROM di installazione USRobotics Mac versione 10.4.3 or successiva A. Accedere a Apple > Preferenze di sistema> Rete

Italiano B. Selezionare Modem USB dal menu Mostra. Se il Modem USB non viene elencato, ripetere la procedura d'installazione. C. Selezionare la scheda Modem. D. Verificare che USRobotics 56K USB Modem sia visualizzato come il modem attuale. Se il modem non è selezionato, scorrere la lista Modem, selezionare USRobotics 56K USB Modem e fare clic su Applica. Se l'installazione non è ancora riuscita, ripetere la procedura assicurandosi di collegare il modem direttamente a una porta USB sul computer. Informazioni aggiuntive Per informazioni su conformità e garanzia, consultare la Guida utente sul CDROM di installazione USRobotics. Per informazioni su funzionamento e configurazione, consultare la Guida utente sul CD-ROM di installazione USRobotics. Per risoluzione di problemi e assistenza tecnica, consultare:

1. La Guida utente sul CD-ROM di installazione USRobotics.

2. La sezione relativa al supporto tecnico del sito Web di USRobotics

all'indirizzo www.usr.com/support/. La maggior parte dei problemi riscontrati dagli utenti è trattata nelle pagine del sito Web che riportano le domande frequenti (FAQ) e la risoluzione di problemi per 56K USB Modem. Le pagine di supporto contengono inoltre informazioni per contattare il servizio di assistenza e documenti utili.

3. L'ultima pagina di questa guida, che contiene informazioni sul servizio di

Italiano Conformità CE Dichiarazione di conformità U.S. Robotics Corporation (935 National Parkway, Schaumburg, Illinois, 601735157, USA) dichiara sotto la propria responsabilità che il presente dispositivo, USRobotics 56K USB Modem Modello 5637, a cui si riferisce questa dichiarazione, è conforme ai seguenti standard e/o ad altra documentazione normativa rilevante. EN60950-1 EN55022 EN55024 Si dichiara che il suddetto prodotto è conforme ai requisiti essenziali e ad altre norme rilevanti della direttiva europea 1999/5/EC. È stata seguita la procedura di accertamento di conformità citata nell'Articolo 10(3) e descritta nell'Allegato II della direttiva 1999/5/EC. Una copia elettronica della Dichiarazione di conformità CE è disponibile sul sito Web di U.S. Robotics alla pagina www.usr.com Dichiarazione di compatibilità di rete Questo apparecchio è stato progettato per funzionare in modo corretto con tutte le reti PSTN (Public Switching Telephone Network) dei Paesi appartenenti all'Unione Europea. Il presente modem è fornito di connettore PSTN idoneo per il Paese in cui è stato acquistato. Se si necessita di utilizzare questo apparecchio su una rete diversa da quella per cui è stato acquistato, si consiglia di contattare il fornitore per ottenere assistenza sulla connessione.
