56K MESSAGE MODEM - Modem US ROBOTICS - Manuale utente e istruzioni gratuiti

MANUALE UTENTE 56K MESSAGE MODEM US ROBOTICS

U.S. Robotics Corporation 935 National Parkway Schaumburg, Illinois 60173-5157 USA Questa documentazione non può essere né parzialmente né interamente riprodotta in alcuna forma o utilizzata per ottenere opere derivate (quali traduzioni, trasformazione o adattamento) senza l'autorizzazione scritta di U.S. Robotics Corporation. U.S. Robotics Corporation si riserva il diritto di revisionare la presente documentazione e di apportare modifiche periodiche ai prodotti e/o al contenuto di questo documento senza alcun obbligo di notifica. U.S. Robotics Corporation fornisce la presente documentazione senza alcuna garanzia, implicita o esplicita, ivi comprese, ma non a titolo esclusivo, garanzie implicite di commerciabilità e idoneità a scopi particolari. Se la presente documentazione descrive del software su supporto rimovibile, esso viene fornito ai sensi di un contratto di licenza accluso al prodotto come documento separato, nella documentazione permanente o sul supporto rimovibile in un file chiamato LICENSE.TXT o !LICENSE.TXT. Qualora sia impossibile individuare una copia della suddetta documentazione, rivolgersi a U.S. Robotics. LEGENDA DELLA NORMATIVA DEGLI STATI UNITI La documentazione e il software descritti nel presente accordo sono forniti agli enti governativi degli Stati Uniti con le restrizioni riportate di seguito. Tutti i dati tecnici e il software per computer sono di natura commerciale e sono stati sviluppati esclusivamente con fondi privati. Il software viene commercializzato come "Commercial Computer Software" secondo la definizione data in DFARS 252.227-7014 (giugno 1995) o come "articolo commerciale" secondo la definizione data in FAR 2.101(a) e come tale la sua fruizione è consentita solo nei limiti dei diritti espressamente attribuiti nella licenza commerciale standard di U.S.Robotics per il software. I dati tecnici vengono forniti con diritti limitati secondo quanto stabilito in DFAR 252.2277015 (novembre 1995) o FAR 52.227-14 (giugno 1987) laddove applicabile. L'utente si impegna a non rimuovere od obliterare alcuna porzione di qualsiasi legenda presente in qualsiasi programma concesso in licenza o documentazione contenuta nella guida rapida all'installazione o fornita con essa. Copyright © 2002 U.S. Robotics Corporation. Tutti i diritti riservati. U.S. Robotics e il logo di U.S. Robotics sono marchi registrati di U.S. Robotics Corporation. Gli altri nomi di prodotti sono usati esclusivamente a scopo identificativo e possono essere marchi delle rispettive società. Le specifiche dei prodotti sono soggette a modifica senza preavviso. Italiano

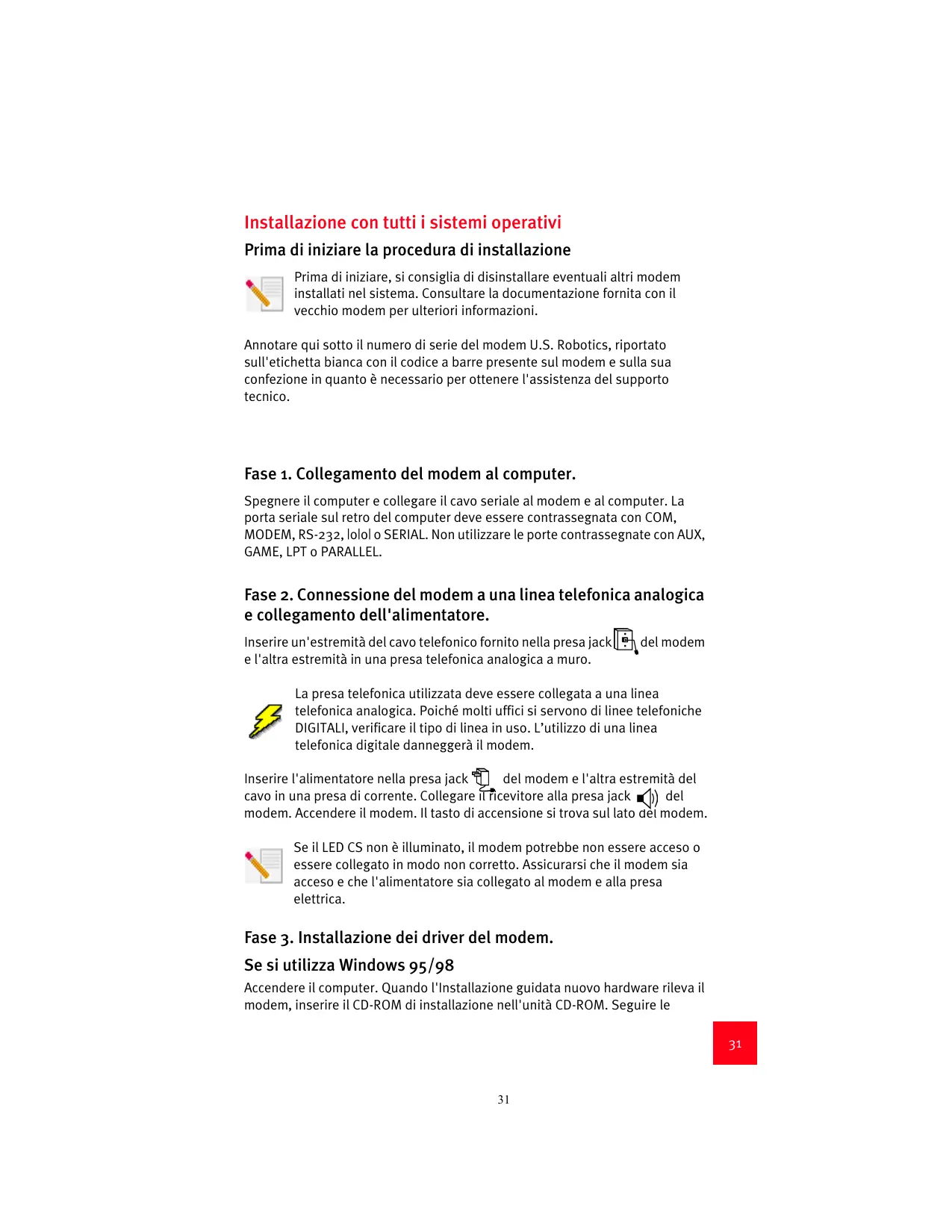

Installazione con tutti i sistemi operativi Prima di iniziare la procedura di installazione Prima di iniziare, si consiglia di disinstallare eventuali altri modem installati nel sistema. Consultare la documentazione fornita con il vecchio modem per ulteriori informazioni. Annotare qui sotto il numero di serie del modem U.S. Robotics, riportato sull'etichetta bianca con il codice a barre presente sul modem e sulla sua confezione in quanto è necessario per ottenere l'assistenza del supporto tecnico. Fase 1. Collegamento del modem al computer. Spegnere il computer e collegare il cavo seriale al modem e al computer. La porta seriale sul retro del computer deve essere contrassegnata con COM, MODEM, RS-232, |o|o| o SERIAL. Non utilizzare le porte contrassegnate con AUX, GAME, LPT o PARALLEL. Fase 2. Connessione del modem a una linea telefonica analogica e collegamento dell'alimentatore. Inserire un'estremità del cavo telefonico fornito nella presa jack e l'altra estremità in una presa telefonica analogica a muro. del modem La presa telefonica utilizzata deve essere collegata a una linea telefonica analogica. Poiché molti uffici si servono di linee telefoniche DIGITALI, verificare il tipo di linea in uso. L’utilizzo di una linea telefonica digitale danneggerà il modem. Inserire l'alimentatore nella presa jack del modem e l'altra estremità del cavo in una presa di corrente. Collegare il ricevitore alla presa jack del modem. Accendere il modem. Il tasto di accensione si trova sul lato del modem. Se il LED CS non è illuminato, il modem potrebbe non essere acceso o essere collegato in modo non corretto. Assicurarsi che il modem sia acceso e che l'alimentatore sia collegato al modem e alla presa elettrica. Fase 3. Installazione dei driver del modem. Se si utilizza Windows 95/98 Accendere il computer. Quando l'Installazione guidata nuovo hardware rileva il modem, inserire il CD-ROM di installazione nell'unità CD-ROM. Seguire le

istruzioni sullo schermo per completare l’installazione. Se viene richiesto il percorso dell'unità CD-ROM, digitare la rispettiva lettera seguita dai due punti (D: se la lettera dell'unità è D). Se si utilizza Windows Me Accendere il computer. Dopo aver visualizzato un messaggio indicante che il nuovo modem è stato rilevato e installato, inserire il CD-ROM di installazione nell'unità CD-ROM. Fare clic su Start, selezionare Impostazioni, quindi fare clic su Pannello di controllo. Fare clic su Visualizzare tutte le opzioni del Pannello di controllo nell'angolo superiore sinistro della videata. Fare doppio clic sull'icona Sistema. Fare clic su Gestione periferiche. Fare clic su + per aggiungere il modem. Fare doppio clic sulla descrizione del nuovo modem, quindi selezionare la scheda Driver. Fare clic su Aggiorna driver. Selezionare Specificare il percorso del driver (proprietà avanzate). Fare clic su Avanti. Selezionare Unità rimovibile. Fare clic su Avanti. Selezionare U.S. Robotics 56K Message V.92. Fare clic su Avanti. Fare clic su Fine per completare l'installazione. Fare clic su Chiudi nella videata U.S. Robotics 56K Message V.92. Windows rileverà ora la periferica wave per il modem voce. Selezionare Specificare il percorso del driver (proprietà avanzate). Fare clic su Avanti. Selezionare Unità rimovibile. Fare clic su Avanti. Selezionare Periferica audio half duplex U.S. Robotics. Fare clic su Avanti. Fare clic su Fine per completare l'installazione. Se si utilizza Windows NT Per aggiungere hardware al sistema, gli utenti di Windows NT devono essere in modalità Amministratore. Accendere il computer. Inserire il CD-ROM di installazione nell'unità CD-ROM prima di avviare il sistema. Fare clic su Start, selezionare Impostazioni, quindi fare clic su Pannello di controllo. Fare doppio clic su Modem. Quando appare la videata Installa nuovo modem, fare clic su Avanti per consentire il rilevamento del modem. Quando il modem è stato rilevato, fare clic su Modifica. Fare clic su Disco driver. Assicurarsi che il percorso dell'unità CD-ROM sia selezionato. Fare clic su OK. Selezionare U.S. Robotics. Selezionare U.S. Robotics 56K Message V.92 (non-PnP). Fare clic su OK e quindi su Avanti. Fare clic su Fine. Nella scheda delle proprietà del modem verrà visualizzata la porta COM assegnata al modem. Fare clic su Chiudi. Se appare la finestra Modifica delle impostazioni di sistema, fare clic su Sì per riavviare il computer.

Se si utilizza Windows 2000 Per aggiungere hardware al sistema, gli utenti di Windows 2000 devono essere in modalità Amministratore. Il modem verrà installato automaticamente. Eseguire la procedura qui sotto per effettuare l'aggiornamento dei driver. Accendere il computer. Dopo aver visualizzato un messaggio indicante che il nuovo modem è stato installato, inserire il CD-ROM di installazione nell'unità CD-ROM. Fare clic su Start, selezionare Impostazioni, quindi fare clic su Pannello di controllo. Fare doppio clic sull'icona Sistema e selezionare la scheda Hardware. Fare clic su Gestione periferiche. Fare clic su + per aggiungere il modem. Fare doppio clic sulla descrizione del nuovo modem (o su Modem standard se non compare una descrizione specifica), quindi selezionare la scheda Driver. Fare clic su Aggiorna driver. Fare clic su Avanti. Selezionare Cerca un driver adatto alla periferica. Fare clic su Avanti. Selezionare Specificare un percorso. Fare clic su Avanti. Selezionare Unità CD-ROM. Fare clic su Avanti. Selezionare Installare un altro driver, quindi fare clic su Avanti. Selezionare U.S. Robotics 56K Message V.92. Fare clic su Avanti. Verrà visualizzata la schermata Firma digitale non trovata. Fare clic su Sì. Fare clic su Fine per completare l'installazione. Se si utilizza Windows XP Per aggiungere hardware al sistema, gli utenti di Windows XP devono essere in modalità Amministratore. Il modem verrà installato automaticamente. Eseguire la procedura qui sotto per effettuare l'aggiornamento dei driver. Accendere il computer. Inserire il CD-ROM di installazione nell'unità CD-ROM. Fare clic su Start, quindi su Pannello di controllo. Se non è selezionata la visuale classica, selezionarla facendo clic sull'opzione nell'angolo superiore sinistro della videata. Fare doppio clic sull'icona Sistema e selezionare la scheda Hardware. Fare clic su Gestione periferiche. Fare clic su + per aggiungere il modem. Fare doppio clic sulla descrizione del nuovo modem (o su Modem standard se non compare una descrizione specifica), quindi selezionare la scheda Driver. Fare clic su Aggiorna driver. Selezionare Installa da posizione specifica (proprietà avanzate). Fare clic su Avanti. Selezionare Non cercare. Selezione manuale del driver da installare. Fare clic su Avanti. Fare clic su Disco driver. Digitare la lettera dell'unità CD-ROM seguita dai due punti (D: se la lettera dell'unità è D). Fare clic su OK. Selezionare la descrizione del modem, quindi fare clic su Avanti. Se compare un avviso indicante che il modem non ha superato il testing del logo Windows, fare clic su Continua. Fare clic su Fine.

Tutti i sistemi operativi Windows Funzioni V.92 Si desidera installare il software ControlCenter? Il software ControlCenter consente di configurare le impostazioni del modem V.92 e notifica automaticamente all'utente eventuali aggiornamenti disponibili relativi al codice del modem in uso.

Per installare il software ControlCenter, espellere e reinserire il CDROM di installazione nell'unità CD-ROM. Se l'interfaccia del CD-ROM non compare automaticamente, fare clic su Avvio/Start e selezionare Esegui. Nella finestra di dialogo Esegui, digitare D:\setup.exe. Se l'unità CD-ROM utilizza una lettera diversa, digitare tale lettera invece di "D".

Scegliere l'opzione Software, selezionare U.S. Robotics ControlCenter, quindi seguire le istruzioni visualizzate per installare il software ControlCenter. Si desidera installare il software Internet Call Notification? Internet Call Notification consente di ricevere chiamate vocali senza interrompere la connessione a Internet.

Per installare il software Internet Call Notification, espellere e reinserire il CD-ROM di installazione nell'unità CD-ROM. Se l'interfaccia del CD-ROM non compare automaticamente, fare clic su Avvio/Start e selezionare Esegui. Nella finestra di dialogo Esegui, digitare D:\setup.exe. Se l'unità CD-ROM utilizza una lettera diversa, digitare tale lettera invece di "D".

Scegliere l'opzione Software, selezionare U.S. Robotics Internet Call Notification, quindi seguire le istruzioni visualizzate per installare il software Internet Call Notification. Registrazione del modem.

Fare clic su Support (Supporto) dall'interfaccia del CD-ROM di installazione. Seguire le istruzioni a video per registrare il modem e visualizzare le informazioni sulla garanzia. Se l'interfaccia del CD-ROM

non compare automaticamente, fare clic su Avvio/Start e selezionare Esegui. Nella finestra di dialogo Esegui, digitare D:\setup.exe. Se l'unità CD-ROM utilizza una lettera diversa, digitare tale lettera invece di "D". È inoltre possibile effettuare la registrazione online all'indirizzo http://www.usr.com/productreg. Risoluzione di problemi In caso di problemi, accertarsi per prima cosa che il modem sia installato correttamente. Windows Me, 98, 95

Fare clic su Start, Impostazioni e scegliere Pannello di controllo.

Fare doppio clic sull'icona Modem. Nella videata relativa alle proprietà del modem, apparirà una descrizione del modem U.S. Robotics. Se non viene visualizzata alcuna descrizione del modem, consultare la nota al termine di questa sezione.

Fare clic sulla scheda Diagnostica. Assicurarsi che sia selezionata la corretta porta COM (modem).

Fare clic sul pulsante Ulteriori informazioni. Verrà visualizzata una serie di comandi e risposte del modem. Ciò indica che l'installazione è riuscita. Se i comandi e le risposte non vengono visualizzati, spegnere e riavviare il computer. Ripetere la procedura descritta sopra per determinare che il modem funzioni correttamente. Se si continuano a riscontrare problemi di funzionamento del modem, consultare il resto della risoluzione di problemi di questa guida. Windows NT Per aggiungere hardware al sistema, gli utenti di Windows NT devono essere in modalità Amministratore.

Fare clic su Start, Impostazioni e scegliere Pannello di controllo.

Fare doppio clic sull'icona Modem. Nella videata relativa alle proprietà del modem, apparirà una descrizione del modem U.S. Robotics. Se il modem non compare nell'elenco, spegnere e riavviare il computer. Ripetere la procedura di installazione per determinare che il modem funzioni correttamente. Se si continuano a riscontrare problemi di funzionamento del modem, consultare il resto della risoluzione di problemi di questa guida. Windows 2000 Per aggiungere hardware al sistema, gli utenti di Windows 2000 devono essere in modalità Amministratore.

Fare clic su Start, Impostazioni e scegliere Pannello di controllo.

Fare doppio clic sull'icona Opzioni modem e telefono. Fare clic sulla scheda Modem. Assicurarsi che sia selezionato il nuovo modem U.S. Robotics. Se non viene visualizzata alcuna descrizione del modem, consultare la nota al termine di questa sezione.

Fare clic sul pulsante Proprietà.

Fare clic sulla scheda Diagnostica.

Fare clic sul pulsante Interroga modem. Verrà visualizzata una serie di comandi e risposte del modem. Ciò indica che l'installazione è riuscita. Se i comandi e le risposte non vengono visualizzati, spegnere e riavviare il computer. Ripetere la procedura descritta sopra per determinare che il modem funzioni correttamente. Se si continuano a riscontrare problemi di funzionamento del modem, consultare il resto della risoluzione di problemi di questa guida. Windows XP Per aggiungere hardware al sistema, gli utenti di Windows XP devono essere in modalità Amministratore.

Fare clic su Start, quindi su Pannello di controllo.

Fare clic su Opzioni modem e telefono, quindi sulla scheda Modem. Appariranno una descrizione del nuovo modem U.S. Robotics e un'impostazione della porta COM. Se non viene visualizzata alcuna descrizione del modem, consultare la nota al termine di questa sezione.

Fare clic su Modem, evidenziare la descrizione del nuovo modem e fare clic su Proprietà.

Fare clic sulla scheda Diagnostica.

Fare clic sul pulsante Interroga modem. Verrà visualizzata una serie di comandi e risposte del modem. Ciò indica che l'installazione è riuscita. Se i comandi e le risposte non vengono visualizzati, spegnere e riavviare il computer. Ripetere la procedura descritta sopra per determinare che il modem funzioni correttamente. Se si continuano a riscontrare problemi di funzionamento del modem, consultare il resto della risoluzione di problemi di questa guida. NOTA: se il modem non compare nell'elenco e/o non viene visualizzata una serie di comandi e risposte, controllare che tutti i cavi siano collegati correttamente al computer. Se si continuano a riscontrare problemi di funzionamento del modem, consultare il resto della risoluzione di problemi di questa guida. Spegnere e riavviare il computer. Per determinare che il modem funzioni correttamente, ripetere la procedura indicata sotto il sistema operativo in uso.

Per ulteriori risoluzioni di problemi, consultare le seguenti sezioni: PROBLEMA: il computer non riconosce il modem. Soluzione possibile La porta COM selezionata potrebbe essere già in uso o configurata in modo non corretto. Per funzionare correttamente, il modem deve essere collegato ad una porta seriale attivata e assegnata a una porta COM disponibile. Gran parte dei computer possiede due porte seriali assegnate rispettivamente a COM 1 e COM 2. Windows XP, 2000 Verificare che la porta COM non sia già utilizzata da un altro modem. Fare clic su Start, Impostazioni (solo per Windows 2000), Pannello di controllo, quindi fare doppio clic su Opzioni modem e telefono. Fare clic sulla scheda Modem. Identificare il modem nell'elenco e verificare la porta COM utilizzata. Se un altro modem utilizza la porta COM disponibile, è possibile usare un'altra porta COM oppure disinstallare il modem precedentemente installato. Consultare la documentazione fornita con il vecchio modem per ottenere istruzioni per la disinstallazione. Quindi, verificare che le porte COM siano configurate correttamente. Fare clic con il pulsante destro del mouse sull'icona Risorse del Computer sul desktop. Fare clic su Proprietà e selezionare la scheda Hardware. Nella sezione Gestione periferiche, fare clic sul pulsante Gestione periferiche. Consultare Porte (COM e LPT). Se si visualizzano punti esclamativi gialli o X rosse sulle porte di comunicazione, le porte COM potrebbero non essere configurate correttamente. In questo caso si consiglia di contattare il produttore del computer. È inoltre possibile che il cavo del modem esterno sia collegato a una porta seriale disattivata. Consultare il manuale del computer per informazioni su come attivare le porte COM. Solitamente tale operazione richiede la modifica delle impostazioni BIOS e talvolta anche del sistema operativo. È possibile che si debba contattare il produttore del computer per modificare le impostazioni BIOS nel caso non siano corrette. Windows Me, 98, 95 Verificare che la porta COM non sia già utilizzata da un altro modem. Fare clic su Avvio/Start, Impostazioni, Pannello di controllo, quindi fare doppio clic su Modem. Se si utilizza Windows Me e non si visualizza questa icona, selezionare Visualizzare tutte le opzioni del Pannello di controllo. Se un altro modem compare nell'elenco, fare clic sulla scheda Diagnostica per visualizzare quale porta COM utilizza. Se un altro modem utilizza la porta COM disponibile, è possibile usare un'altra porta COM oppure disinstallare il modem precedentemente installato. Consultare la documentazione fornita con il vecchio modem per ottenere istruzioni per la disinstallazione. Quindi, verificare che le porte COM siano configurate correttamente. Fare clic con il pulsante destro del mouse sull'icona Risorse del Computer sul desktop. Fare clic su

Proprietà. Selezionare la scheda Gestione periferiche. Consultare Porte (COM e LPT). Se si visualizzano punti esclamativi gialli o X rosse sulle porte di comunicazione, le porte COM potrebbero non essere configurate correttamente. In questo caso, contattare il produttore del computer per ottenere informazioni su come configurare correttamente le porte COM. È inoltre possibile che il cavo del modem RS-232 sia collegato a una porta seriale disattivata. Consultare il manuale del computer per informazioni su come attivare le porte COM. Solitamente tale operazione richiede la modifica delle impostazioni BIOS e talvolta anche del sistema operativo. È possibile che si debba contattare il produttore del computer per modificare le impostazioni BIOS nel caso non siano corrette. Windows NT Fare clic su Start, Impostazioni e scegliere Pannello di controllo. Fare doppio clic su Porte. Verificare che la porta a cui è collegato il modem compaia nell'elenco. In caso contrario, è necessario aggiungere la porta e probabilmente attivarla nel BIOS. Consultare il manuale di Windows NT per ottenere informazioni sull'aggiunta di porte. Dopo aver aggiunto o attivato la porta, seguire le istruzioni di questa guida relative al sistema operativo in uso. PROBLEMA: il software non riconosce il modem. Soluzione possibile Il software di comunicazione potrebbe non funzionare correttamente se sono state installate più versioni dello stesso software o se si sta utilizzando una versione precedente. Si consiglia di utilizzare il software di comunicazione fornito all'interno del CD-ROM di installazione del modem. Soluzione possibile Verificare che il modem sia collegato e acceso. In questo caso, collegare la presa di corrente a un altro apparecchio elettrico (ad esempio una lampada) per verificarne il corretto funzionamento. È necessario utilizzare l'alimentatore fornito con il modem; altri alimentatori potrebbero essere di voltaggi diversi e danneggiare il modem. Quando il modem è correttamente collegato a una presa di corrente, una presa a muro o uno scaricatore di sovratensioni, la spia CS situata nel pannello anteriore si illumina all'accensione dell'apparecchio. Soluzione possibile Windows XP, 2000 È probabile che nel software o in Windows non sia stato selezionato il tipo corretto di modem. Fare clic su Start, Impostazioni (solo Windows 2000), quindi Pannello di controllo. Una volta aperto il Pannello di controllo, fare clic su Opzioni modem e telefono. Fare clic sulla scheda Modem. Verrà visualizzato un elenco dei modem installati. In questa finestra è possibile anche aggiungere, eliminare o visualizzare le proprietà dei modem. Il modem U.S. Robotics

installato deve essere incluso nell'elenco dei modem installati. Se nessuna delle descrizioni dell'elenco corrisponde al modem U.S. Robotics in uso oppure se l'elenco è vuoto, il modem non è stato installato correttamente. Ripetere l'installazione del modem seguendo le istruzioni di questa guida relative al sistema operativo in uso. Windows Me, 98, 95 e NT È probabile che nel software o in Windows non sia stato selezionato il tipo corretto di modem. Fare clic su Start, Impostazioni e scegliere Pannello di controllo. Una volta aperto il Pannello di controllo, fare doppio clic su Modem. Verrà visualizzato un elenco dei modem installati. In questa finestra è possibile anche aggiungere, eliminare o visualizzare le proprietà dei modem. Il modem U.S. Robotics installato deve essere incluso nell'elenco dei modem installati. Se nessuna delle descrizioni dell'elenco corrisponde al modem U.S. Robotics in uso oppure se l'elenco è vuoto, il modem non è stato installato correttamente. Ripetere l'installazione del modem seguendo le istruzioni di questa guida relative al sistema operativo in uso. Soluzione possibile Windows XP Se si utilizza l'Accesso remoto, è probabile che non sia stato configurato correttamente. Verificare la configurazione e accertarsi di aver selezionato la porta corretta. Fare clic su Start, Pannello di controllo, quindi fare doppio clic su Connessioni di rete. Fare doppio clic sulla descrizione della connessione di accesso remoto, quindi selezionare Proprietà. Verificare che la descrizione nel riquadro Connetti tramite (nella scheda Generale) corrisponda alla descrizione del modem in uso. In caso contrario, selezionare quella appropriata. Windows 2000 Se si utilizza l'Accesso remoto, è probabile che non sia stato configurato correttamente. Verificare la configurazione e accertarsi di aver selezionato la porta corretta. Fare clic su Start, selezionare Impostazioni, quindi fare clic su Connessioni di rete e telefoniche. Verificare che la descrizione nel riquadro Connetti tramite (nella scheda Generale) corrisponda alla descrizione del modem in uso. In caso contrario, selezionare quella appropriata. Windows Me, 98, 95 e NT Se si utilizza l'Accesso remoto, è probabile che non sia stato installato o configurato correttamente. Verificare la configurazione e accertarsi di aver selezionato la porta corretta. Fare doppio clic su Risorse del computer. (Se si utilizza Windows Me, fare clic su Start, selezionare Impostazioni, quindi fare doppio clic su Pannello di controllo.) Fare doppio clic su Accesso remoto, fare clic con il pulsante destro del mouse sulla connessione che si desidera utilizzare, quindi fare clic su Proprietà. Accertarsi che la descrizione nella casella dei modem corrisponda alla descrizione del modem che si sta utilizzando. In caso contrario, selezionare quella appropriata.

PROBLEMA: il modem non effettua chiamate in uscita o non risponde alle chiamate in arrivo. Problemi con le chiamate in uscita e in arrivo Soluzione possibile Accertarsi di utilizzare l'alimentatore fornito con il modem; altri alimentatori potrebbero essere di voltaggi diversi e danneggiare il modem. Soluzione possibile È possibile che il cavo telefonico collegato al modem non funzioni correttamente oppure sia collegato alla presa sbagliata. Il cavo telefonico deve essere collegato alla presa del modem contrassegnata e alla presa telefonica a muro. Se possibile, utilizzare il cavo telefonico incluso nella confezione del modem. Soluzione possibile È possibile che siano presenti altri dispositivi tra il modem e la presa telefonica a muro. Non devono esserci sdoppiatori di linea, fax o altri dispositivi tra il modem e la presa telefonica a muro. Utenti aziendali Soluzione possibile È possibile che si sia collegato il cavo telefonico del modem a una linea digitale. Ciò potrebbe danneggiare il modem. In caso di dubbio, contattare l'amministratore del sistema telefonico per verificare se si utilizza una linea telefonica digitale. Se il sistema telefonico in uso richiede la digitazione del “9” per accedere a una linea esterna, inserire il “9” prima del numero che si sta digitando. Problemi con le chiamate in uscita per utenti di posta vocale Soluzione possibile Se la compagnia telefonica utilizzata offre il servizio di posta vocale, il tono di libero potrebbe venire modificato nel caso vi siano messaggi in attesa. Scaricare i messaggi in attesa per ripristinare il normale tono di libero. PROBLEMA: il modem sembra cercare invano di connettersi a un altro modem. Soluzione possibile La qualità della connessione potrebbe non essere buona. Ogni chiamata viene instradata in modo diverso, quindi riprovare ad effettuare la chiamata.

PROBLEMA: il modem non raggiunge una connessione Internet a 56K. Soluzione possibile Le nostre ricerche hanno dimostrato che la vasta maggioranza delle linee telefoniche è in grado di supportare connessioni V.90/V.92. Il protocollo V.90/ V.92 consente velocità di connessione fino a 56K, ma le condizioni della linea possono influenzare le effettive velocità durante le singole connessioni. A causa di particolari configurazioni delle linee telefoniche, alcuni utenti potrebbero non essere in grado di usufruire a pieno della tecnologia V.90/V.92. Al fine di ottenere una connessione V.90/V.92:

Il server a cui ci si collega deve supportare e fornire un segnale digitale V.90/V.92. Il proprio ISP (provider di servizi Internet) potrà fornire un elenco di connessioni remote completo di informazioni relative alle funzioni da esse supportate.

La linea telefonica che collega provider e modem deve essere in grado di supportare una connessione a 56K e richiedere una sola conversione da analogica a digitale. Il segnale a 56K proveniente dal provider è un segnale digitale. Nel tragitto tra provider e modem si verifica una conversione di segnale da digitale ad analogico che consente al modem di ricevere i dati. È di fondamentale importanza che in questo tragitto non si verifichi più di una conversione di segnale da analogico a digitale. In caso contrario, infatti, la velocità della connessione passerà a V.34 (33,6 Kbps) per impostazione predefinita. È inoltre possibile che impedimenti sulle linee telefoniche locali che collegano provider e modem impediscano o limitino il raggiungimento delle velocità di connessione. Ogni chiamata viene instradata in modo diverso, quindi è consigliabile effettuare più tentativi per ottenere la connessione a 56K. Una modalità di verifica consiste nel connettersi a una località che richieda una chiamata interurbana: le linee interurbane, infatti, sono solitamente meno intasate di quelle locali. È inoltre importante ricordare che le compagnie telefoniche effettuano continuamente operazioni di aggiornamento dei propri sistemi. Le linee che attualmente non supportano connessioni a 56K potrebbero farlo nel prossimo futuro.

Per ottenere una connessione V.90, il modem deve essere connesso a un server V.90/56K. Due modem a 56K non si connettono tra loro con velocità V.90/56K.

Per ottenere una connessione V.92, il modem deve essere connesso a un server V.92. Due modem a 56K non si connettono tra loro con velocità V.92/56K.

Supporto tecnico Se la sezione "Risoluzione di problemi" non ha contribuito all'eliminazione del problema, è possibile ottenere ulteriore assistenza mediante una delle seguenti risorse.

Sito Web di U.S. Robotics La maggior parte dei problemi riscontrati dagli utenti sono trattati nelle pagine del sito Web che riportano le domande frequenti (FAQ) e la risoluzione dei problemi per un dato prodotto. Il codice di questo prodotto è 5668B. Per ricevere informazioni sul sito Web di U.S. Robotics, potrebbe essere necessario conoscere il numero del modello. Visitare la pagina http://www.usr.com/support

Assistenza tecnica U.S. Robotics Gli specialisti addetti all'assistenza sono in grado di rispondere a quesiti di natura tecnica circa i modem U.S. Robotics. Paese Telefono Online Orario Regno Unito

uk_modemsupport@usr.com 9:00 - 17:30 lunedì - venerdì Francia

france_modemsupport@usr.com 9:00 - 18:00 lunedì - venerdì Germania

emea_modemsupport@usr.com 9:00 - 18:00 lunedì - venerdì Informazioni di conformità e garanzia limitata Conformità CE U.S. Robotics Corporation (935 National Parkway, Schaumburg, Illinois, 60173-5157, USA) dichiara sotto la propria responsabilità che il prodotto 56K Message Modem, modello 5668, a cui si riferisce questa dichiarazione, è conforme ai seguenti standard e/o ad altra documentazione normativa rilevante. EN60950: 1992, Incl. Amdt. 1-4 EN55022: 1998 EN55024: 1998 EN61000-3-2: 1996/A12

EN61000-3-3: 1995 Si dichiara che il suddetto prodotto è conforme ai requisiti essenziali e ad altre norme rilevanti della direttiva europea 1999/5/EC. È stata seguita la procedura di accertamento di conformità citata nell'Articolo 10(3) e descritta nell'Allegato II della direttiva 1999/5/EC. Dichiarazione di compatibilità di rete Questo apparecchio è stato progettato per funzionare in modo corretto con tutte le reti PSTN dei Paesi appartenenti all'Unione Europea. Il presente modem è fornito di connettore PSTN idoneo per il Paese in cui è stato acquistato. Se si necessita di utilizzare questo apparecchio su una rete diversa da quella per cui è stato acquistato, si consiglia di contattare il fornitore per ottenere assistenza sulla connessione. U.S. Robotics Corporation 935 National Parkway Schaumburg, Illinois, 60173 U.S.A. Garanzia limitata di U.S. Robotics Corporation 56K Message Modem HARDWARE: U.S. Robotics garantisce all'utente finale ("Cliente") che questo prodotto hardware è esente da difetti di fabbricazione e materiali, in normali condizioni di uso e servizio, per il seguente periodo di tempo a partire dalla data di acquisto presso U.S. Robotics o un rivenditore autorizzato: Due (2) anni Nel rispetto dei termini della presente garanzia espressa, U.S. Robotics si impegna, a propria discrezione e a proprie spese, a riparare il prodotto o componente difettoso, fornire al Cliente un prodotto o componente equivalente in sostituzione dell’articolo difettoso, oppure, qualora le due suddette opzioni non siano possibili, rimborsare al Cliente il prezzo di acquisto pagato per il prodotto difettoso. Tutti i prodotti sostituiti diventano di proprietà di U.S. Robotics. I prodotti sostitutivi possono essere nuovi o revisionati. U.S. Robotics garantisce tutte le parti o i prodotti sostituiti o riparati per un periodo di novanta (90) giorni a partire dalla consegna, o di durata pari al periodo di garanzia rimanente, se quest'ultimo periodo è più lungo. SOFTWARE: U.S. Robotics garantisce il corretto funzionamento dei programmi software concessi in licenza, conformemente alle specifiche dei programmi stessi, per un periodo di novanta (90) giorni a decorrere dalla data di acquisto presso U.S. Robotics o un rivenditore autorizzato. U.S. Robotics garantisce i supporti contenenti il software contro eventuali difetti durante il periodo di garanzia. Non verrà fornito alcun aggiornamento. L’unico obbligo di U.S. Robotics, secondo i termini della presente garanzia espressa, prevede (a discrezione di U.S. Robotics) il rimborso del prezzo di acquisto pagato dal Cliente per qualsiasi prodotto software difettoso o la sostituzione di eventuali supporti difettosi con software sostanzialmente conforme alle specifiche pubblicate da U.S. Robotics. Il Cliente è responsabile della scelta dei programmi applicativi adeguati e del relativo materiale di riferimento. U.S. Robotics non garantisce né dichiara, in relazione ai propri prodotti software: la conformità alle richieste del Cliente, il corretto funzionamento con dispositivi hardware o applicazioni software di altre case produttrici, il funzionamento ininterrotto e senza errori né la correzione di tutti i difetti. Per tutti i prodotti di altre case indicati come compatibili nella documentazione o nelle specifiche dei prodotti software di U.S. Robotics, U.S. Robotics farà quanto possibile per garantire la compatibilità, fatta eccezione per i casi in cui l'incompatibilità sia dovuta a un difetto del prodotto di un'altra casa o per i casi in cui il software non sia stato utilizzato in conformità alle specifiche pubblicate o alla guida utente di U.S. Robotics. QUESTO PRODOTTO U.S. ROBOTICS PUÒ INCLUDERE SOFTWARE DI TERZI OPPURE ESSERVI ALLEGATO; L'USO DI TALI SOFTWARE È REGOLATO DA UN DISTINTO CONTRATTO DI LICENZA PER L'UTENTE FINALE. LA PRESENTE GARANZIA U.S. ROBOTICS NON SI APPLICA A TALI PRODOTTI SOFTWARE DI ALTRE CASE. FARE RIFERIMENTO AL CONTRATTO DI LICENZA PER L'UTENTE FINALE CHE REGOLA L'USO DI TALE PRODOTTO SOFTWARE PER LA RELATIVA GARANZIA.

SERVIZIO IN GARANZIA: Il Cliente deve rivolgersi a un centro di assistenza aziendale U.S. Robotics o a un centro di assistenza U.S. Robotics autorizzato entro il periodo di garanzia applicabile per ricevere l'autorizzazione al servizio in garanzia. Può essere richiesto di comprovare la data dell'acquisto presso U.S. Robotics o un rivenditore autorizzato. I prodotti restituiti al centro di assistenza aziendale U.S. Robotics devono essere preventivamente autorizzati da U.S. Robotics con un numero RMA (Autorizzazione restituzione prodotto) o USO (Ordine riparazione in assistenza) da riportare all’esterno della confezione, che dovrà essere imballata adeguatamente e inviata con spese postali pagate, possibilmente assicurando la spedizione. U.S. Robotics non si assume alcuna responsabilità per la perdita o il danneggiamento del pacco fino al momento della ricezione dell'articolo reso. L'articolo riparato o sostituito verrà rispedito al Cliente a spese di U.S. Robotics entro e non oltre trenta (30) giorni dal ricevimento del prodotto difettoso. U.S. Robotics non è responsabile di eventuali software, firmware, informazioni o dati memorizzati del Cliente contenuti, registrati o integrati all'interno di prodotti restituiti a U.S. Robotics in riparazione, siano essi o meno in garanzia. ESCLUSIVA DELLE GARANZIE: SE UN PRODOTTO U.S. ROBOTICS NON FUNZIONA COME DA GARANZIA, L'UNICO RIMEDIO ACCESSIBILE AL CLIENTE PER MANCATO RISPETTO DELLA GARANZIA CONSISTE NELLA RIPARAZIONE, NELLA SOSTITUZIONE O NEL RIMBORSO DEL PREZZO DI ACQUISTO PAGATO, A DISCREZIONE DI U. S. ROBOTICS. NEI LIMITI CONSENTITI DALLA LEGGE, LE SUDDETTE GARANZIE E I SUDDETTI RIMEDI SONO ESCLUSIVI E SOSTITUISCONO TUTTE LE ALTRE GARANZIE O CONDIZIONI, ESPRESSE O IMPLICITE, DI FATTO O AI SENSI DELLA LEGGE, STATUTARIE O DI ALTRA NATURA, COMPRESE LE GARANZIE O LE CONDIZIONI DI COMMERCIABILITÀ, IDONEITÀ A SCOPI PARTICOLARI, QUALITÀ SODDISFACENTE, CORRISPONDENZA ALLA DESCRIZIONE E NON VIOLAZIONE, RISPETTO ALLE QUALI SI DECLINA OGNI RESPONSABILITÀ. U.S. ROBOTICS NON SI ASSUME NÉ AUTORIZZA TERZI AD ASSUMERE A PROPRIO NOME ALCUNA RESPONSABILITÀ IN RELAZIONE ALLA VENDITA, ALL’INSTALLAZIONE, ALLA MANUTENZIONE O ALL’USO DEI PROPRI PRODOTTI. U.S. ROBOTICS NON SARÀ RESPONSABILE AI FINI DELLA PRESENTE GARANZIA QUALORA I CONTROLLI E LE VERIFICHE DIMOSTRINO CHE IL DIFETTO LAMENTATO NEL PRODOTTO NON ESISTE O È STATO CAUSATO DA ABUSO, NEGLIGENZA, INSTALLAZIONI O COLLAUDO IMPROPRI, INTERVENTI DI RIPARAZIONE O MODIFICA NON AUTORIZZATI, DA PARTE DEL CLIENTE O TERZI, OPPURE DA ALTRE CAUSE CHE VANNO OLTRE L'USO PREVISTO DEL PRODOTTO, OPPURE DA INCIDENTI, INCENDI, FULMINI, INTERRUZIONI DI ALIMENTAZIONE O ALTRI EVENTI DI FORZA MAGGIORE. LIMITAZIONE DI RESPONSABILITÀ. FATTE SALVE LE DISPOSIZIONI PREVISTE DALLA LEGGE, U.S. ROBOTICS E I SUOI FORNITORI NON POTRANNO ESSERE RITENUTI RESPONSABILI PER INADEMPIMENTO O ATTO ILLECITO, COMPRESA LA NEGLIGENZA, DI QUALSIASI DANNO CONSEQUENZIALE, INDIRETTO, SPECIFICO O PUNITIVO DI QUALSIASI TIPO O DELLA PERDITA DI INTROITI, PROFITTI O AFFARI, DELLA PERDITA DI INFORMAZIONI O DATI O DI ALTRE PERDITE FINANZIARIE DOVUTE O COLLEGATE ALLA VENDITA, ALL'INSTALLAZIONE, ALLA MANUTENZIONE, ALL'USO, ALLE PRESTAZIONI, AL GUASTO O ALL'INTERRUZIONE DI SERVIZIO DEI SUOI PRODOTTI, ANCHE QUALORA U.S. ROBOTICS O UNO DEI SUOI RIVENDITORI AUTORIZZATI SIA STATO AVVERTITO DELLA POSSIBILITÀ DI TALI DANNI. LA RESPONSABILITÀ DI U.S. ROBOTICS È LIMITATA ALLA RIPARAZIONE, ALLA SOSTITUZIONE O AL RIMBORSO DEL PREZZO DI ACQUISTO DEL PRODOTTO, A SUA DISCREZIONE. QUESTA LIMITAZIONE DI RESPONSABILITÀ PER DANNI NON VIENE MODIFICATA QUALORA I RIMEDI DESCRITTI NON CONSEGUANO IL LORO SCOPO FONDAMENTALE. LIMITAZIONE DELLA GARANZIA: Alcuni Paesi o regioni non autorizzano l'esclusione o la limitazione delle garanzie implicite o la limitazione dei danni incidentali o consequenziali per certi prodotti forniti ai consumatori o la limitazione della responsabilità per danni fisici, pertanto le suddette limitazioni potrebbero non essere applicabili al caso specifico. Nei casi in cui le garanzie implicite non possono essere escluse completamente, queste sono limitate alla durata della garanzia scritta consentita. Questa garanzia conferisce all'acquirente diritti legali specifici che potranno variare in base alle leggi locali in vigore. LEGGE APPLICABILE: La presente garanzia limitata è soggetta alle leggi in vigore nello stato dell'Illinois, Stati Uniti, esclusi i relativi principi sui conflitti di legge e l’applicazione della Convenzione delle Nazioni Unite sui Contratti sulla Vendita Internazionale di Beni. U.S. Robotics Corporation 935 National Parkway Schaumburg, Illinois, 60173 U.S.A.
