MODE D'EMPLOI BROADBAND ROUTER US ROBOTICS

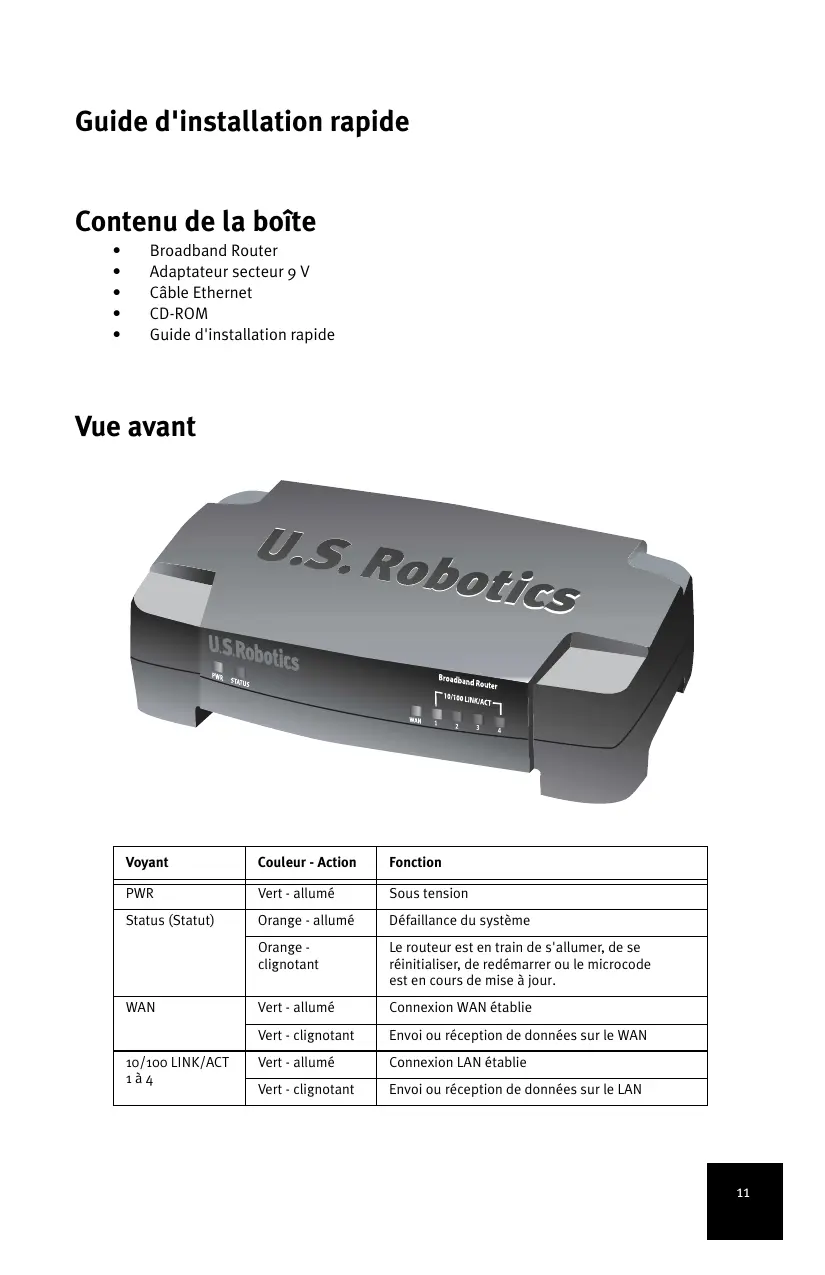

Guide d'installation rapide Contenu de la boîte • • • • •
Adaptateur secteur 9 V Câble Ethernet CD-ROM Guide d'installation rapide

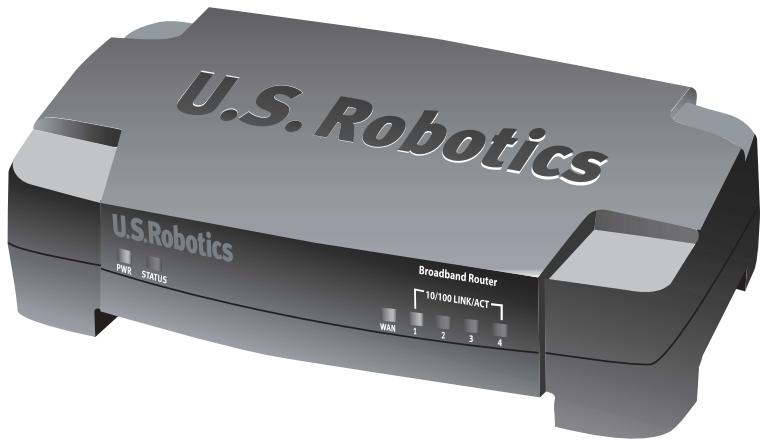

Défaillance du système
Le routeur est en train de s'allumer, de se réinitialiser, de redémarrer ou le microcode est en cours de mise à jour.
Connexion WAN établie
Envoi ou réception de données sur le WAN Vert - allumé
Connexion LAN établie
Envoi ou réception de données sur le LAN

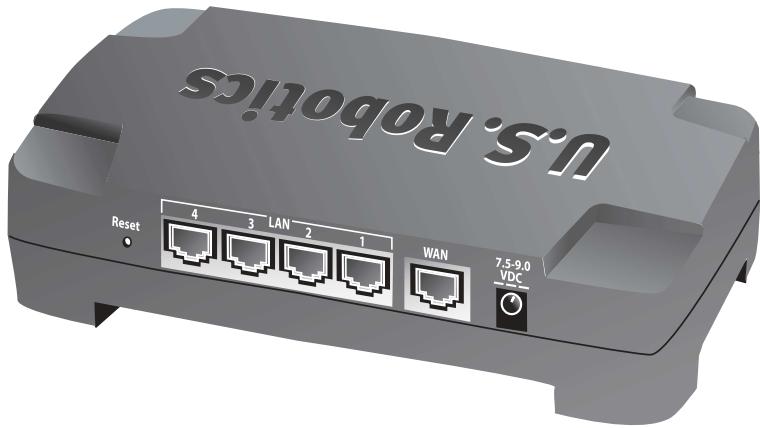

Reset (Réinitialisation)
Pour redémarrer le Broadband Router, appuyez sur le bouton de réinitialisation (RESET) puis relâchez-le. Pour rétablir les paramètres par défaut du Broadband Router, appuyez sur le bouton de réinitialisation (RESET) et maintenez-le enfoncé pendant sept secondes.
Ports RJ-45 pour connecter des périphériques sur le réseau local
WAN Port RJ-45 pour relier le routeur à un modem haut débit ou à un WAN
7.5–9.0 VDC Port de connexion de l'adaptateur secteur
Installation du routeur
Le Broadband Router peut être facilement connecté à tout modem DSL ou câble Ethernet. Pour vérifier la compatibilité, examinez la connexion actuelle entre votre modem et votre ordinateur. Si cette connexion est assurée par un câble Ethernet RJ-45, votre modem peut être connecté au Broadband Router.
Ce qu'il vous faut pour commencer
Un PC équipé d'une carte d'interface réseau (NIC) Ethernet
Un modem DSL ou câble Ethernet Un navigateur Web compatible HTML 4.01 (tel que Internet Explorer 5.5 ou version ultérieure ou Netscape 7.0 ou version ultérieure) La lettre de votre lecteur CD-ROM (D, par exemple) Les numéros de produit et de série de votre routeur, situés sur l'étiquette inférieure du routeur. Vous en aurez besoin si vous devez appeler notre service d'assistance technique. Numéro de produit

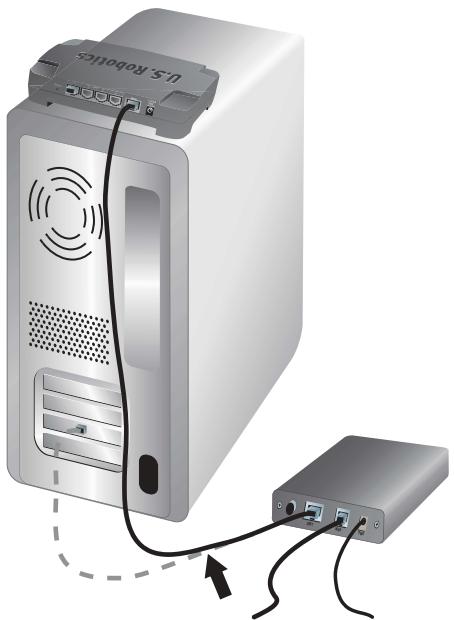

Etape 1 : connecter votre modem au routeur.
Eteignez votre ordinateur et votre modem.
Localisez le câble Ethernet qui permet de relier votre modem à l'adaptateur Ethernet de votre PC, et débranchez-le uniquement de votre PC.
Ne le débranchez pas de votre modem.
Raccordez l'extrémité libre du câble
Ethernet au port WAN situé à l'arrière de votre routeur.

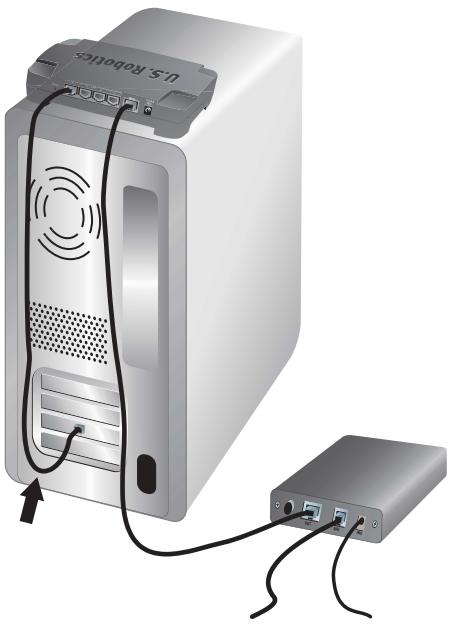

Etape 2 : connecter le routeur à votre ordinateur et au secteur.
Connectez une extrémité du câble
Ethernet fourni à l'adaptateur Ethernet de votre PC.
Connectez l'autre extrémité du câble à l'un des ports LAN du routeur.
Allumez votre modem.

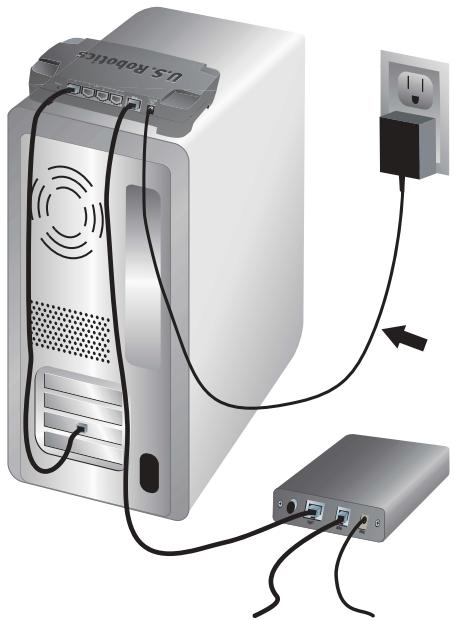

Branchez l'adaptateur d'alimentation fourni dans la prise d'alimentation du routeur.
Branchez l'autre extrémité dans une prise murale d'alimentation standard.
ENET WAN PWR Remarque pour les utilisateurs du
Royaume-Uni : remplacez la fiche sur l'adaptateur secteur par la fiche UK standard incluse dans la boîte de votre produit U.S. Robotics. Appliquez une pression suffisante pour enclencher et fixer solidement la nouvelle fiche. 6.
Allumez votre ordinateur.
ENET WAN PWR Etape 3 : configurer les paramètres de connexion de base.
Utilisateurs Windows XP et Me : si Universal Plug and Play se lance, suivez les instructions à l'écran au lieu des étapes 1 et 2 décrites ci-dessous et passez directement à l'étape 3. 1.
Lancez votre navigateur Web.
Dans le champ d'adresse, tapez http://192.168.123.254 et appuyez sur Entrée pour accéder à l’interface utilisateur Web du routeur.
Cliquez sur Log in (Se connecter) : il n'y a pas de mot de passe par défaut.
Sélectionnez Primary Setup (Configuration principale) dans le menu et cliquez sur
Sélectionnez votre type de WAN. Selon le type de WAN, vous devrez peut-être fournir certaines informations de connexion. Si vous avez des doutes concernant les informations de connexion nécessaires à la procédure d'installation, contactez votre
FAI. Lorsque vous avez terminé, cliquez sur Save (Enregistrer).
Pour vérifier votre connexion Internet, lancez votre navigateur Web et allez à l'adresse www.usr.com/productreg
Si vous ne parvenez à établir de connexion Internet, reportez-vous à la section Dépannage de ce guide. Si vous parvenez à établir une connexion Internet, veuillez enregistrer votre produit. U.S. Robotics recommande également de sauvegarder vos nouveaux paramètres de configuration en procédant comme suit : 1) Sélectionnez le menu Toolbox (Boîte à outils). 2) Cliquez sur Backup Setting (Sauvegarder les paramètres). 3) Vous serez invité à enregistrer ou à ouvrir le fichier. Sélectionnez Save (Enregistrer). 4) Choisissez l'emplacement du fichier de sauvegarde et cliquez sur Save (Enregistrer).
Félicitations ! La procédure d'installation est terminée !
Pour obtenir les informations relatives à la configuration, des informations légales ainsi que la garantie, consultez le guide de l'utilisateur sur le CD-ROM U.S. Robotics.
Je ne parviens pas à accéder à l'interface utilisateur Web du routeur. Première solution possible : Assurez-vous que tous les câbles Ethernet sont bien installés et correctement connectés et que le cordon d'alimentation est bien branché.
Deuxième solution possible :
Assurez-vous que vous avez bien suivi toutes les étapes énumérées dans la section « Avant de commencer » du guide de l'utilisateur sur le CD-ROM U.S. Robotics. Si votre ordinateur était configuré pour utiliser une adresse IP statique, vous devez à présent sélectionner Obtenir automatiquement une adresse IP. 15
Troisième solution possible :
Assurez-vous que l'adresse IP utilisée par votre PC respecte la plage par défaut 192.168.123.xxx. Assurez-vous que l'adresse du masque de sous-réseau est 255.255.255.0. Si nécessaire, les données de passerelle par défaut devraient être 192.168.123.254. Pour vérifier ces paramètres, procédez comme suit : Utilisateurs Windows XP, 2000 ou NT : 1.
Cliquez sur Démarrer, puis sur Exécuter.
Tapez cmd, puis cliquez sur OK.
A l'invite DOS, saisissez ipconfig /all et appuyez sur Entrée.
Assurez-vous que les informations d'adresse IP, de masque de sous-réseau, de passerelle par défaut et de serveur DNS sont correctes.
Dans le cas contraire : 1) 2)
Tapez ipconfig /release et appuyez sur Entrée.
Tapez ensuite ipconfig /renew et appuyez sur Entrée.
Utilisateurs de Windows Me, 98 ou 95 :
Cliquez sur Démarrer, puis sur Exécuter.
Tapez winipcfg, puis cliquez sur OK.
Assurez-vous que les informations d'adresse IP, de masque de sous-réseau, de passerelle par défaut et de serveur DNS sont correctes.
Dans le cas contraire, cliquez sur Release All (Tout libérer) puis sur Renew All (Tout renouveler).
Quatrième solution possible :
Suivez les instructions ci-dessous pour vérifier les paramètres de connexion de votre navigateur Web et vous assurer que le proxy HTTP de votre navigateur est désactivé. Cette procédure vous permet de vous assurer que votre navigateur peut lire les pages de configuration au sein de votre routeur. Utilisateurs d'Internet Explorer : 1.
Cliquez sur Outils, Options Internet, puis sur l'onglet Connexions.
Choisissez Ne jamais établir de connexion et cliquez sur Appliquer.
Cliquez sur le bouton Paramètres LAN.
Décochez toutes les cases et cliquez sur OK.
Utilisateurs de Netscape Navigator :
Cliquez sur Modifier, Préférences.
Dans la fenêtre Catégorie, double-cliquez sur Avancées.
Cliquez sur Proxy, choisissez Connexion à Internet et cliquez sur OK.
Je ne peux pas accéder à Internet.
Première solution possible : Assurez-vous que le cordon d'alimentation et que les deux câbles Ethernet sont bien connectés. Cela comprend les câbles connectant le routeur, le modem et tous les ordinateurs.
Deuxième solution possible :
Vous pouvez aussi redémarrer le routeur en débranchant et rebranchant l'adaptateur secteur.
Je ne sais pas si mon adresse IP est statique ou dynamique.
Solution possible : Si vous disposez d'un service Internet haut débit, votre adresse IP est sûrement dynamique. Cependant, vérifiez cette information auprès de votre fournisseur d'accès Internet, car certains d'entre eux attribuent des adresses IP statiques.
Lorsque j'essaie de vérifier mes paramètres de configuration réseau dans
Windows Me, je ne trouve pas l'icône Réseau. Solution possible : La configuration par défaut dans Windows Me est de ne pas afficher toutes les icônes du panneau de configuration. Pour modifier ce paramètre : 1.
Cliquez sur Démarrer, Paramètres et Panneau de configuration.
Cliquez alors sur Afficher toutes les options du panneau de configuration, sur la gauche de l'écran.
Toutes les icônes du panneau de configuration devraient apparaître.
Je ne sais pas comment configurer le protocole TCP/IP pour qu'il fonctionne avec le routeur.
Solution possible : Le protocole TCP/IP est installé, mais il n'est pas configuré pour fonctionner avec le routeur. Utilisateurs Windows XP : 1.
Cliquez sur Démarrer, Panneau de configuration.
Double-cliquez sur l'icône Connexions réseau et Internet.
Cliquez avec le bouton droit de la souris sur l'icône qui représente votre LAN ou votre connexion Internet à grande vitesse, puis sélectionnez Propriétés.
Cliquez sur l'onglet Général et sélectionnez la ligne TCP/IP attribuée à votre carte réseau.
Cliquez sur le bouton Propriétés.
Configurez l'adresse IP :
Méthode la plus utilisée pour obtenir automatiquement l'adresse par le biais du serveur DHCP :
Cliquez sur l'onglet Général, sélectionnez Obtenir automatiquement une adresse IP et cliquez sur OK. Cliquez à nouveau sur OK. 17
Pour savoir comment configurer manuellement l'adresse IP, consultez le guide de l'utilisateur du CD-ROM U.S. Robotics.
Utilisateurs Windows 2000 :
Cliquez sur Démarrer, Paramètres, Connexions réseau et accès à distance.
Double-cliquez sur l'icône Connexion locale et sélectionnez Propriétés.
Sélectionnez la ligne TCP/IP attribuée à votre carte réseau, puis Propriétés.
Configurez l'adresse IP :
Méthode la plus utilisée pour obtenir automatiquement l'adresse par le biais du serveur DHCP :
Cliquez sur l'onglet Adresse IP, sélectionnez Obtenir automatiquement une adresse IP et cliquez sur OK. Cliquez à nouveau sur OK.
Pour savoir comment configurer manuellement l'adresse IP, consultez le guide de l'utilisateur du CD-ROM U.S. Robotics.
Utilisateurs Windows Me, 98 ou 95 :
Cliquez sur Démarrer, Paramètres et Panneau de configuration.
Double-cliquez sur l'icône Réseau.
Cliquez sur l'onglet Configuration et sélectionnez la ligne TCP/IP attribuée à votre carte réseau.
Cliquez sur le bouton Propriétés.
Configurez l'adresse IP :
Méthode la plus utilisée pour obtenir automatiquement l'adresse par le biais du serveur DHCP :
Cliquez sur l'onglet Adresse IP, sélectionnez Obtenir automatiquement une adresse IP et cliquez sur OK. Cliquez à nouveau sur OK.
Pour savoir comment configurer manuellement l'adresse IP, consultez le guide de l'utilisateur du CD-ROM d'installation U.S. Robotics.
Utilisateurs Windows NT :
Cliquez sur Démarrer, Paramètres et Panneau de configuration.
Double-cliquez sur l'icône Réseau.
Cliquez sur l'onglet Protocole et sélectionnez la ligne TCP/IP attribuée à votre carte réseau.
Cliquez sur le bouton Propriétés.
Configurez l'adresse IP :
Méthode la plus utilisée pour obtenir automatiquement l'adresse par le biais du serveur DHCP :
Cliquez sur l'onglet Adresse IP, sélectionnez Obtenir une adresse IP à partir d'un serveur DHCP et cliquez sur OK. Cliquez à nouveau sur OK.
Pour savoir comment configurer manuellement l'adresse IP, consultez le guide de l'utilisateur du CD-ROM d'installation U.S. Robotics.
Vous pouvez utiliser la commande ping pour vérifier que votre ordinateur a bien établi la connexion avec le routeur. Pour connaître les instructions relatives à la commande ping, consultez le guide de l'utilisateur sur le CD-ROM U.S. Robotics.
Vos problèmes ne sont toujours pas résolus ?
Consultez le guide de l'utilisateur sur le CD-ROM U.S. Robotics.
Allez à la section Support du site Web d'U.S. Robotics à l'adresse suivante : www.usr.com
Vous trouverez des réponses à la plupart des problèmes rencontrés par les utilisateurs dans les pages Web FAQ et Dépannage consacrées à votre produit. Le numéro de produit du Broadband Router est 8004. Vous en aurez peut-être besoin pour obtenir des informations sur le site Web d'U.S. Robotics.
Contactez le service d'assistance technique d'U.S. Robotics.
Notre équipe d'experts techniques répondra à vos questions sur les produits U.S. Robotics.
Horaires d'ouverture
http://www.usr.com/emailsupport
de 9h à 18h, heure du Centre, du L. au V.
http://www.usr.com/emailsupport
de 9h à 18h, heure du Centre, du L. au V.
http://www.usr.com/emailsupport/de
De 9h à 17h, du L. au V.
http://www.usr.com/emailsupport/ea
De 9h à 17h, du L. au V.
http://www.usr.com/emailsupport/ea
De 9h à 17h, du L. au V.
http://www.usr.com/emailsupport/uk
De 9h à 17h, du L. au V.
http://www.usr.com/emailsupport/ea
De 10h à 18h, du L. au V.
http://www.usr.com/emailsupport/fr
De 9h à 17h, du L. au V.
http://www.usr.com/emailsupport/de
De 9h à 17h, du L. au V.
http://www.usr.com/emailsupport/hu
De 9h à 17h, du L. au V.
http://www.usr.com/emailsupport/uk
De 9h à 18h, du L. au V.
http://www.usr.com/emailsupport/it
De 9h à 17h, du L. au V.
http://www.usr.com/emailsupport/bn
De 9h à 17h, du L. au V.
http://www.usr.com/emailsupport/me De 9h à 17h, du L. au V.
http://www.usr.com/emailsupport/ea
De 9h à 17h, du L. au V.
http://www.usr.com/emailsupport/ea
De 9h à 17h, du L. au V.
+351 (0) 21 415 4034
http://www.usr.com/emailsupport/pl
De 8h à 18h, du L. au V.
http://www.usr.com/emailsupport/pt
De 9h à 17h, du L. au V.
http://www.usr.com/emailsupport/ru
De 10h à 18h, du L. au V.
http://www.usr.com/emailsupport/es
De 9h à 17h, du L. au V.
De 9h à 17h, du L. au V.
http://www.usr.com/emailsupport/ea
http://www.usr.com/emailsupport/de
De 9h à 17h, du L. au V.
http://www.usr.com/emailsupport/uk
De 9h à 17h, du L. au V.
Pour obtenir les coordonnées les plus récentes de l'assistance technique, visitez le site Web suivant : http://www.usr.com/support
