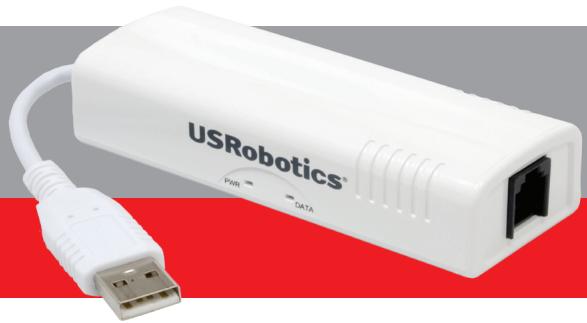

USR065637 - Modem USB US ROBOTICS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Modem USB
Marque	US Robotics
Modèle	USR065637
Dimensions (boîte)	19,7 x 15,3 x 3,5 cm
Poids (boîte)	0,23 kg
Alimentation	USB, 240 mA typique (1,2 W), max 360 mA (1,8 W)
Interface	USB 2.0, une prise RJ-11
Normes de données	V.92, V.90, V.34, V.32bis, V.32, V.22bis, V.22, V.23, V.21
Compression et correction d'erreurs	V.44, V.42, V.42bis, MNP2-4/5
Fonctions principales	Quick Connect, V.92 PCM Upstream, Modem on Hold, fax classe 1, vidéoconférence V.80
Systèmes d'exploitation compatibles	Windows 2000/XP/Vista/7, Mac OS X 10.4+, Linux noyau 2.4.20+
Configuration minimale	Pentium III 600 MHz, 128 Mo RAM, 5 Mo disque, port USB, lecteur CD-ROM 2x
Température de fonctionnement	0 à 50 °C
Humidité de fonctionnement	20 à 80 % sans condensation
Voyants	2 DEL : Alimentation, Données
Contenu de la boîte	Modem, cordon téléphonique, guide d'installation rapide, CD-ROM d'installation
Sécurité et certifications	FCC, IC, UL/CUL, TBR-21
Garantie	2 ans limitée fabricant

FOIRE AUX QUESTIONS - USR065637 US ROBOTICS

Comment installer le modem US Robotics USR065637 ?

Branchez le modem sur un port USB libre de votre ordinateur à l'aide du câble fourni. Connectez la prise téléphonique RJ-11 à la ligne téléphonique analogique. Le système d'exploitation détecte automatiquement le périphérique. Insérez le CD-ROM d'installation pour les pilotes et le logiciel de communication. Suivez les instructions du guide d'installation rapide.

Quels systèmes d'exploitation sont compatibles avec ce modem ?

Le modem est compatible avec Windows 2000/XP/Vista/7, Mac OS X 10.4 ou ultérieur et Linux (noyau 2.4.20 ou supérieur). Assurez-vous que votre système répond à la configuration minimale : processeur Pentium III 600 MHz, 128 Mo de RAM, 5 Mo d'espace disque et un port USB.

Que faire si le modem n'est pas reconnu par mon ordinateur ?

Vérifiez que le câble USB est correctement branché et que le port USB fonctionne. Essayez un autre port USB. Redémarrez l'ordinateur. Si le problème persiste, installez manuellement les pilotes à partir du CD-ROM fourni. Sur Windows, utilisez le Gestionnaire de périphériques pour rechercher les nouveaux périphériques. Assurez-vous que votre système d'exploitation est pris en charge.

Comment utiliser la fonction Modem on Hold ?

La fonction Modem on Hold vous permet de recevoir des appels entrants tout en restant connecté à Internet. Pour l'utiliser, installez le logiciel USRobotics Modem on Hold depuis le CD-ROM (Windows 2000 ou supérieur). Lors d'un appel entrant, le logiciel vous avertit. Vous pouvez alors mettre la connexion Internet en attente et répondre à l'appel. Cette fonction nécessite que votre opérateur téléphonique propose la présentation du numéro et la mise en attente.

Quelle est la vitesse maximale de ce modem ?

Le modem peut recevoir des données jusqu'à 56 Kbit/s (V.92/V.90) en aval. En amont, avec V.92 PCM Upstream, les transferts sont jusqu'à 50 % plus rapides que V.90. La vitesse réelle dépend de la qualité de la ligne téléphonique et de l'opérateur. Les normes antérieures (V.34, etc.) offrent des vitesses inférieures.

Puis-je utiliser ce modem pour envoyer des fax ?

Oui, le modem prend en charge la télécopie classe 1 avec les normes V.17, V.29, V.27ter et Groupe 3. Vous pouvez envoyer et recevoir des fax depuis votre ordinateur à l'aide du logiciel de communication inclus. Le modem permet également l'envoi différé, la diffusion et le groupage de fax.

Comment configurer la connexion Internet avec ce modem ?

Après installation des pilotes, créez une nouvelle connexion réseau dans votre système d'exploitation. Pour Windows : Panneau de configuration > Centre Réseau et partage > Configurer une nouvelle connexion ou un nouveau réseau > Connexion Internet par modem (RTC). Saisissez le numéro d'accès de votre fournisseur d'accès Internet (FAI), votre nom d'utilisateur et mot de passe. Assurez-vous que le modem est sélectionné.

Que faire si le modem émet un bruit de numérotation mais ne se connecte pas ?

Vérifiez que la ligne téléphonique est analogique et fonctionnelle. Branchez un téléphone sur la prise pour tester la tonalité. Assurez-vous que le câble RJ-11 est correctement inséré. Contrôlez les paramètres de numérotation (tonalité ou impulsion) dans la configuration du modem. Si vous utilisez une ligne avec messagerie vocale, désactivez la fonction de détection de tonalité.

Comment mettre à jour le firmware ou les pilotes du modem ?

Visitez le site web de support de US Robotics (www.usr.com) pour télécharger les dernières mises à jour de pilotes et de firmware. Le modem prend en charge les mises à jour logicielles pour bénéficier de nouvelles fonctionnalités. Suivez les instructions fournies avec le fichier téléchargé. Généralement, il suffit d'exécuter le programme d'installation sur votre ordinateur.

Quelles sont les conditions de fonctionnement et d'entretien du modem ?

Le modem fonctionne dans une plage de température de 0 à 50 °C et une humidité de 20 à 80 % sans condensation. Évitez l'exposition directe au soleil, à l'humidité excessive et aux chocs. Nettoyez le boîtier avec un chiffon doux et sec. Ne pas utiliser de produits chimiques. Débranchez le modem lors d'orages ou si vous ne l'utilisez pas longtemps.

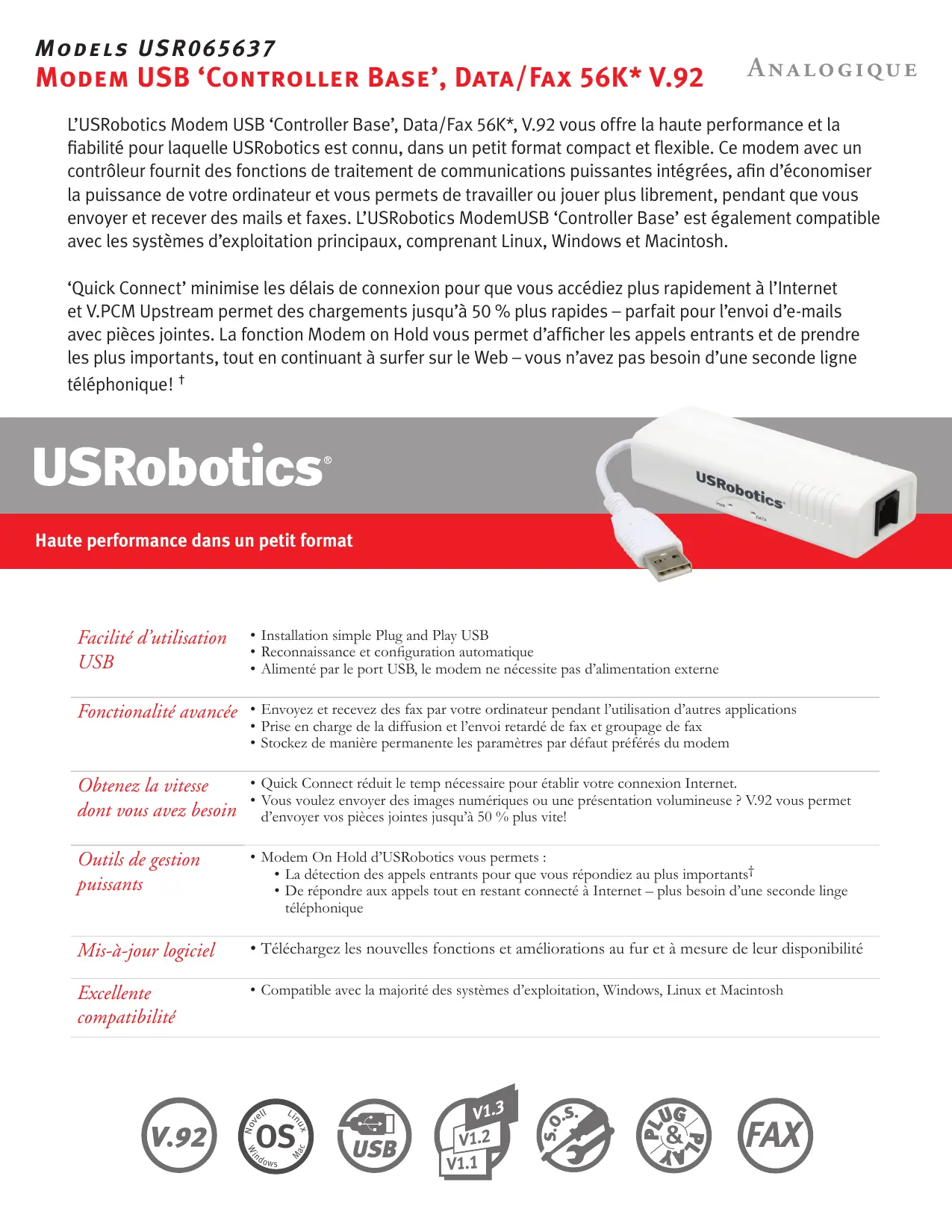

MODE D'EMPLOI USR065637 US ROBOTICS

L'USRobotics Modem USB 'Controller Base', Data/Fax 56K*, V.92 vous offre la haute performance et la fiabilité pour laquelle USRobotics est connu, dans un petit format compact et flexible. Ce modem avec un contrôleur fournit des fonctions de traitement de communications puissantes intégrées, afin d'économiser la puissance de votre ordinateur et vous permet de travailler ou jour plus librement, pendant que vous envoyez et recevez des mails et faxes. L'USRobotics Modem USB 'Controller Base' est également compatible avec les systèmes d'exploitation principaux, comprenant Linux, Windows et Macintosh.

'Quick Connect' minimise les délais de connexion pour que vous accédiez plus rapidement à l'Internet et V. PCM Upstream permet des chargements jusqu'à 50% plus rapides – parfait pour l'envoi d'e-mails avec pièces jointes. La fonction Modem on Hold vous permet d'afficher les appels entrants et de prendre les plus importants, tout en continuant à surfer sur le Web – vous n'avez pas besoin d'une seconde ligne téléphonique!†

Facilité d'utilisation USB

• Installation simple Plug and Play USB
• Reconnaissance et configuration automatiques
• Alimenté par le port USB, le modem ne nécessite pas d'alimentation externe

Fonctionnalité avancée

• Envoyez et recevez des fax par votre ordinateur pendant l'utilisation d'autres applications
• Prise en charge de la diffusion et l'envoi retardé de fax et groupage de fax
• Stockez de manière permanente les paramètres par défaut préférés du modem

Obtenez la vitesse dont vous avez besoin

• Quick Connect réduit le temps nécessaire pour établir votre connexion Internet.
• Vous pouvez envoyer des images numériques ou une présentation volumineuse ? V.92 vous permet d'envoyer vos pièces jointes jusqu'à 50% plus vite!

Outils de gestion puissants

• Modem On Hold d'USRobotics vous permet :
• La détection des appels entrants pour que vous répondiez au plus importants†
• De répondre aux appels tout en restant connecté à Internet – plus besoin d'une seconde ligne téléphonique

Mise à jour logiciel

• Téléchargez les nouvelles fonctions et améliorations au fur et à mesure de leur disponibilité

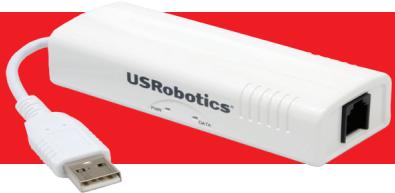

Excellente compatibilité

• Compatible avec la majorité des systèmes d'exploitation, Windows, Linux et Macintosh

Général

• Données : V.92, V.90, V.34, V.32bis, V.32, V.22bis, V.22, V.23 et V.21
• Correction des erreurs/Compression de données : V.44/V.42/V.42bis et MNP2-4/5 Fax: EIA 578 (Classe 1) avec V.17, V.29, V.27ter, Groupe 3
• Prise en charge V.80 pour la vidéoconférence
• Interface DTE : USB version 2.0
• Alimenté USB

Courant typique de l'alimentation USB = 240mA (1,2 W) Courant maximale de l'alimentation USB = 360 mA (1,8W)

• 2 voyants DEL : Alimentation, Données
• Interface de ligne téléphonique : une prise RJ-11
• Présentation du numéro (l'opérateur téléphonique doit proposer ce service ; cette fonction n'est pas prise en charge dans tous les pays)

• Température: Température de fonctionnement 0 à 50°C, Température hors fonctionnement -20 à 70°C
• Humidité: Humidité en fonctionnement 20 à 80% sans condensation, Humidité hors fonctionnement 5 à 95% sans condensation

Réglementation

• Approvoué FCC
• Approvoué IC
• Sécurité UL/CUL TBR-21

Dimensions et POID de la boite

19,7x15,3x3,5cm 0,23kg

Boîte: anglais, français, allemand, grec, italien, espagnol - Guide d'installation: anglais, français, allemand, grec, italien, espagnol - Guide de l'utilisateur sur CD-ROM: anglais, français, allemand, grec, italien, espagnol

Configuration minimale require

• Windows 2000/XP/Vista/Win 7, Mac 10.4 ou après et Linux 2.4.20 kernel ou supérieur
• Intel Pentium III 600 MHz ou équivalent, 128 Mo de RAM, 5 Mo d'espace disque
• Port USB
• CD-ROM 2x ou plus rapide Ligne téléphonique analogue

Contenu de la boite

• USRobotics 56K^* USB Modem Cordon et prise téléphonique
• Guide d'installation rapide
• CD-ROM d'installation avec guide de l'utilisateur, un logiciel de communications fax/données, et l'application USRobotics Modem On Hold (logiciel exige Windows 2000 ou supérieur)

Garantie

• La garantie du fabricant limitée de deux ans à compter de la date d'achat
• Capable de récupérer jusqu'à 56 Kbits/s et d'ém ux d'appel. Pour bénéfice de la fonction de présentation du numéro V.92, votre opérateur téléphonique local doit proposer les services des signaux d'appel et de présentation du numéro.
