GEBRUIKSAANWIJZING HME 20 KRESS

Gebruiksaanwijzing 14

De pneumatische boorhamer kan universeel worden toegepast voor hamerboorwerkzaamheden, voor lichte hakwerkzaamheden in steen en voor het boren en schroeven in hout, metaal en kunststof.

1

Veiligheidsvoorschriften en voorkoming van ongevallen

Voordat u de machine in gebruik neemt, dient u de gebruiksaanwijzing volledig door te lezen. Neem de vigilheidsvoorschriften in deze gebruksaanwijzing en de algemene vigilheidsvoorschriften voor elektrische gereedschappen in de bijgevoegde brochure in acht.

Indien de stroomkabel tijdens de werkzaamheden worden beschadigd, onmiddelijk de stekker uit het stopcontact trekken.
A Werk nooit met een beschadigde stroomkabel.
A Veiligheidsbril, gehoorbescherming, werkhand-schoenen en stevige schoenen dragen.
A Om veiligheidsreden alleen met gemonteerde extra handgreep 12 werken.
A Geen asbesthoudend materiaal bewerken.
A Machine Niet aan de kabel dragen.
A Stopcontacten buitenshuis moeten door middel van aardlekschakelaars zich beveiligd.
A Voor het aanbrengen van aanduidingen op de machine mag Niet in de behuizing worden geboard. De veiligheidsisolatie worden dan overbrugd. Gebruik stickers.
A Wanner de boor onverwacht vast blijft zitten, rea- geert de machine met een schok. Zorg er waarom voor dat u stevig staat en hou de machine met beide handen stevig vast.

2 Afbeelding

1 Gereedschapopname
2 Stofbeschermingskap
3 Ontgrendelingshuls
4 Standen- en draaistopschakelaar
5 Ventilatieopeningen
6 Draairichtingomschakelaar
7 Blokkeerknop voor aan/uit-schakelaar
8 Aan/uit-schakelaar en toerentalregeling
9 Instelwiel vooraf instelbaar toerental (alleen HMX 24)
10 Omschakelaar boren/hamerboren
11 Opname voor diepteaanslag
12 Extra handgreep
13 Vergrendeling stroomkabelmodule
14 Adapter voor bits/boorhouser

Niet al het afgebeelde en beschreiben toebehoren wordt meegeleverd.

4 Informatie over geluid en vibratie

Meetwaarden vastgesteld volgens EN 50 144.

Geluidsdrukniveau: 85,5 dB (A)

Geluidsvermogenniveau: 98,5 dB (A)

Geluidsemissiewaarde op de werkplek: 88,5 dB (A).

Voor de bediener van de machine zijn maatregelen ter beperking van lawaaioverlast vereist.

De kenmerkende gewaardeerde versn elling bedraagt 8,6m / s^2

HME 20, HMX 24

Nederlands

15

5 Extra handgreep en stroomkabelmodule monteren

Trek voordat u werkzaamheden aan de machineuitvoert algid de stekker uit het stopcontact.

Gebruik de machine alleen met de extra hand-greep 12. De extra handgreep op de spanhals plaatsen en met de spanschroef vastdraaien.

Sluit de stroomkabelmodule op de handgreep aan. De stekker要去 vastklikken.

A Gebruik de stroomkabelmodule alleen voor elektrisch gereedschap van Kress. Probeer Niet om er andere machines mee te gebruiken.

Gebruik uitsluitend originele Kress-netkabelmodules en wel minstens een zware rubberslangeiding (code-aanduiding H07 RN-F).

6 Ingebruikneming

A Controller voor de ingebruikneming of de netspanning overeenkomt met de gegevens op hetypeplaatje van de machine.

IN- EN UITSCHAKELEN

De aan/uit-schakelaar 8 indrukken en wee loslaten. De aan/uit-schakelaar kan met de blokkeerknop 7 worden geblokkeerd. Om de aan/uit-schakelaar 8 wee los te make, kort indrukken en loslaten.

MECHANISCHE STANDENKEUZE

Met de standen- en draaistopschakelaar 4 kunt u drie instellungen kiezen.

1 = Laag toerentalbereik: Hamerboren, boren in hout en metaal met normale spiraalboren van meer dan 8 mm en mengwerkzaamheden.

2 = Laag toerentalbereik: Boren met normale spi-ralboren tot 8 mm.

= Geen draaibeweging: Lichte hakwerkzaamheden.

De omschakeling kan het best worden uitgevoerd terwijl de machine stilstaat. Let erop dat de standen- en draaistopschakelaar 4.altijd maar een stand verder kan worden geschakeld. Na het bedieren van de aan/uit-schakelaar 8 of bij het starten van de machine schakelt de transmissie in de vooraf gekozen instelling.Pas daarna kan de standen-en draaistopschakelaar 4 in de volgende stand worden gezet.

BOREN EN HAMERBOREN

Om te boren de omschakelaar 10 op 忍 instellen. Om te hamerboren op instellen.

De omschakeling kan het best worden uitgevoerd terwijl de machine stilstaat. Na het bedieren van de aan/uit-schakelaar 8 of bij het starten van de machine scha-kelt de transmissie in de vooraf gekozen instelling.

Aanwijzingen: Linksdraaien bij hamerboren beschadigt de boor. Bij werkzaamheden met diamantboorkronen en bij mengwerkzaamheden het slagmechanisme uitschakelen.

Voor hakwerkzaamheden de omschakelaar 4 op instellen.

Gebruik bij het hamerboren uitsluitend hardmetallen boren met SDS-plus-schacht. Het gebruik van in de handel verkrijgbare steenboren met cilindrischeschacht in combinatie met de adapter 14 en een gewone boorhouser met toepassing van het pneumatiche hamermechanisme is Niet möglichk.

TOERENTALBESTURING

Met de aan/uit-schakelaar 8 kunt u het toerental traploos besturen. Bij lichte druk op de aan/uit-schakelaar 8 begint de machine langzaam te draaien, bij toenemende druk worden het toerental hoger.

VOORAF INSTELBAAR TOERENTAL (HMX 24)

Met instelwiel 9 kan het toerental in de standen 1 en 2 traploos vooraf worden ingesteld, ook verwijl de machine draait.

Positie A = laagste toerental.

Positie G = hoogste toerental.

DRAAIRICHTING OMSCHAKELEN

Bedien de draairichtingomschakelaar 6 alleen wanner de machine stilstaat.

Pak de draairichtingomschakelaar 6 aan beiden zijden vast.

Rechtsdraaien: Draairichtingomschakelaar 6 op „R“ instellen.

Linksdraaien: Draairichtingomschakelaar 6 op „L“ instellen.

Belangrijk! Druk de draairichtingomschakelaar 6 door tot aan de aanslag op het huis, dus tot de schakelaar merkbaar vastklikt.

Indien de draairichtingomschakelaar 6:tussen pos. ^ en ^ , staat, kan de machine nicht worden ingeschakeld.

7 Gereedscha verwijdersen

De gereedschapopname 1 span boor- en hakgereed-schap zonder gereedschapsleutel.

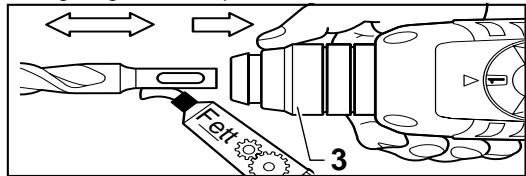

GEREEDSCHAP INZETTEN

A Trek voordat u werkzaamheden aan de machineuitvoert algijd de stekker uit het stopcontact.

Reinig de gereedschapschacht en vet deutsche Licht in.

16 Netherlands

HME 20, HMX 24

Trek de ontgrendelingshuls 3 terug. Stek het gereedschap in de gereedschapopname tot het vastklikt. Laat de vergrendelingshuls los. Controller of het gereedschap stevig vast zit.

Let er op dat de stofbeschemingskap 2 nicht worden beschadigd.

Beschadigde stofbeschemingskap beslilst verwangen!

GEREEDSCHAP VERWIJDEREN

Duw de vergrendelingshuls 3aar achefteren en trek het gereedschapaar buiten.

BEITEL INSTELLLEN

Breng de standen- en draaistopschakelaar 4 in een tussenstand. De beitel kan nu met de hand in de vereiste werkstand worden gedraaid.

Stel daarna de standen- en draaistopschakelaar 4\ weer op de positie in. De beitel klicht automatisch\ vast zodra deze bij de werkzaamheden of bij het\ hakken radiaal worden belast.

8 Boorhouser (toebehoren)

Voor boorwerkzaamheden in metaal, hout en kunststof met boren met normale schacht is een boorhouser (max. 13 mm spanwijdte) leverbaar. De boorhouser wordt op de adapter (toebehoren) voor bits gemonteerd. Alle bruuikelijke boorholders met binnenschroefdraad 1/2 x 20 UNF (spanwijdte max. 13 mm) kannen worden gebruikt.

BOORHOUDER MONTEREN

A Trek voordat u werkzaamheden aan de machineuitvoert altijd de stekker uit het stopcontact.

Schroefdraad van boorhouser (toebehoren) en adapter 14 (toebehoren) reinigen.

Schroef de boorhouser op de adapter en vergrendel de adapter als een boor in de gereedschapopname. Om de boorhouser vast te draaien (30 Nm), stelt u de standen- en draaistopschakelaar 4 tijdelijk in op positie c.

9 Voor de praktijk

Boor Niet in verborgen elektrische leidingen of in buizen voor gas of water. Onderzoek eerst het te bewerken oppervlak, bijvoorbeeld met een metaaldetector.

Gebruik voor metaal alleen goed geslepen boren,
voor steen en beton alleen hardmetalen steenboren.

Pas het toerental alkijd aan het te bewerken materiaal aan. Voor nauwkeurige werkzaamheden in metaal en hout de machine in een boorstandaard (toebehoren) plaatsen.

Draag een veiligheidsbril en een gehoorbescherming.

Oefen geen te sterke druk uit. Het vermogen worden daardoor Niet groter.

Bij hakwerkzaamheden worden het Beste resultaat bereikt wanner slechts keine stukken materiaal worden UITgebroken.

A Bij hakwerkzaamheden alleen met veiligheidsbril en extra handgreep 12 werken. Controlleroor de ingebruikneming of de standen- en draaistopschekelaar 4 in stand 一 = is vastgektik.

IN TEGELS BOREN

Een tegel langzaam aanboren. Pas wanner door de tegel is geboard, omschakelen maar hamerboren.

SCHROEVEN

De adapter 14 (toebehoren) kan schroefbits openmen. Er können normala in de handel verkrijgbare bits worden gezruikt met inbusmaat 6,3 mm resp. 1/4" (DIN 3126, vom C).

Schroefbits worden in de adapter vastgehonden door een veerring. Gebruik waarom alleen bits met een inkeping.

10 Onderhoudswerkzaamheden

Trek voordat u werkzaamheden aan de machineuitvoert alotijd de stekker uit het stopcontact.

De ventilatieopeningen altijd schoon houden.

Van buiten toegankelijke kunststofonderdelen regelmatig afvegen met een doek zonder reinigingsmiddel.

Na intensief gebruik gedurende een langeperiode moet de machine voor inspectie en grondige reiniging maar een Kress-servicewerkplaats worden gebracht of gestuurd.

11 Milieubescherming

Kress neemt onbruikbaar geworden machines terug om deze te recyclen, zodate met grondstoffen zuinig worden omgegaan. Door hun modulaire constructie können machines van Kress zeer eenvoudig ut elkaar worden

gehaald in materialen die opniew kuren worden gebrukt.

Geef onbruikbaar geworden machines af bij de vakhandel of stuur deze rechtstreeks maar Kress.

Wijzigingen voorbehonden

HME 20, HMX 24

Italiano

17

Applicazione

NL (€ Konformiteitsverklaring

Wij verklaren op eigenverantwoording, dat dit productvoldoet aan de volgende normen of normatieve dokumenten: EN 50 144, HD 400, EN 55 014-1, EN 55 014-2, EN 61 000-2-3, EN 61 000-3-3 volgens de bepalingen van de richtlijnen 73/23/EEG, 89/336/EEG, 98/37/EG.

1. Dit elektrisch gereedschap is vervaardig met grote naukeurighein en is onderhevig aan strengkealitetsproctres in die fabrik.
2. Daarom garanderen wij het kosteloos verhopen van fabricage- of materiaaalfouten die binnen 24 maanden na de datum van de verkoop aan eindverbruiker optreden. Wij behouden ons hetrecht voor, defekte onderdelen te repareren of door nuwe te verrangen. Vervangen onderdelen worden ons eigendom.
3. Ondeskundig gebruik of ondekundige behandelring alsmede het openen van de machine door nicht erkende reparatiebedrijven leiden tot verties van de garantie. Onderdelen die aan slijtage onderhevig zijn, zichen van de garantie uitgeslooten.
4. Er kan slechts aanssprak op garantie verleend worden als de schade onverwijd gemeld werd (ook bij transportschade). Er volgt geen verlenging van de garantieperiode na uitvoering van garantieprestaties.
5. Gélieve in geval van storing de machine met ingevulde garantie-bon en een korte beschrijving van de schade aan ons of aan een bevoegde service-dienst in te sturen. Cassabon bijvoegen.
6. Door de door ons opgenomen garantieverplichtingen zijn alle verdere aanspraken van de koper - met name het recht op koogvernietiging, prijsreductie of het eisen van schadevergoeding - uitgesloten.
7. De koper heegtacter naarkehtrecht op prijsreductie (vermindering van de aankooprijs) of op koopvermietiging (annuleren van het koopcontract), indien wij er Niet in slagen, eventuele opgetrenden defecten binnen een redelijkte termijn te herstellen.
8. Nicht uitzglosten worden de eisen van schadevergoeding volgens §463, 480 alinea.2,635 BGB negens Niet bestaande, togetekende eigenschappen.
9. De bepalingen onder sunt 7 en 8 gelden alleen maar voor de Bondsreppubliciek Duitsland.
