BRUGSANVISNING HME 20 KRESS

Betjeningsvejledning 28

Bruksanvisning 31

Käyttoohje FIN 34

Odbnyiec xphong GR 37

28408/0108 HD

4 Deutsch

HME 20, HMX 24

Verwendung

Pneumatik-borehammeren kan benyttes til almindelig hammerboring, til let mejselarbejde i sten og til boring samt skruning i trea, metal og plastic.

1

Sikkerhedsforskrifter og beskyttelse mod uheld

Laes brugsvejledningen welt igennem, før maskinen tages i brug. Sorg desuden for at ffolge sikkerhedsforskrifterne i næravende vegjledning samt de almindelige sikkerhedsforskrifter for el-varktoj i vedlagte hæfte.

A Hvis netkablet beskadiges under arbejdet, skal netstikket traekkes ud med det samme.
Arbejd aldrig med beskadigede netkabler.
A Bær beskyttelsesbriller, horeværn, beskyttelses-handsker og fastsiddende fodtj.
Af sikkerhedsmaessige grunde skal det ekstrahandgreb 12 altid vare monteret under arbejdet.
A Undgå bearbejdning af asbestholdigt materiale.
A Maskinen/apparatet mä ikke bæres i kablet.
Stikdäser til udendørs drug skal altid vare sikret via en fejlstrømbeskyttelseskontakt (FI).
A Værktøj met违法犯罪 ved at bore i huset. Beskyttesisoleringen saettes ud af Funktion. Benyt klæbeetiketter.
A Hvis borehammeren uventet skullekommen til at sidde fast,reagerer maskinen med et ryk.Sorg derfor altid for at sta rigtigt og hold værktoget fast med begge hender.

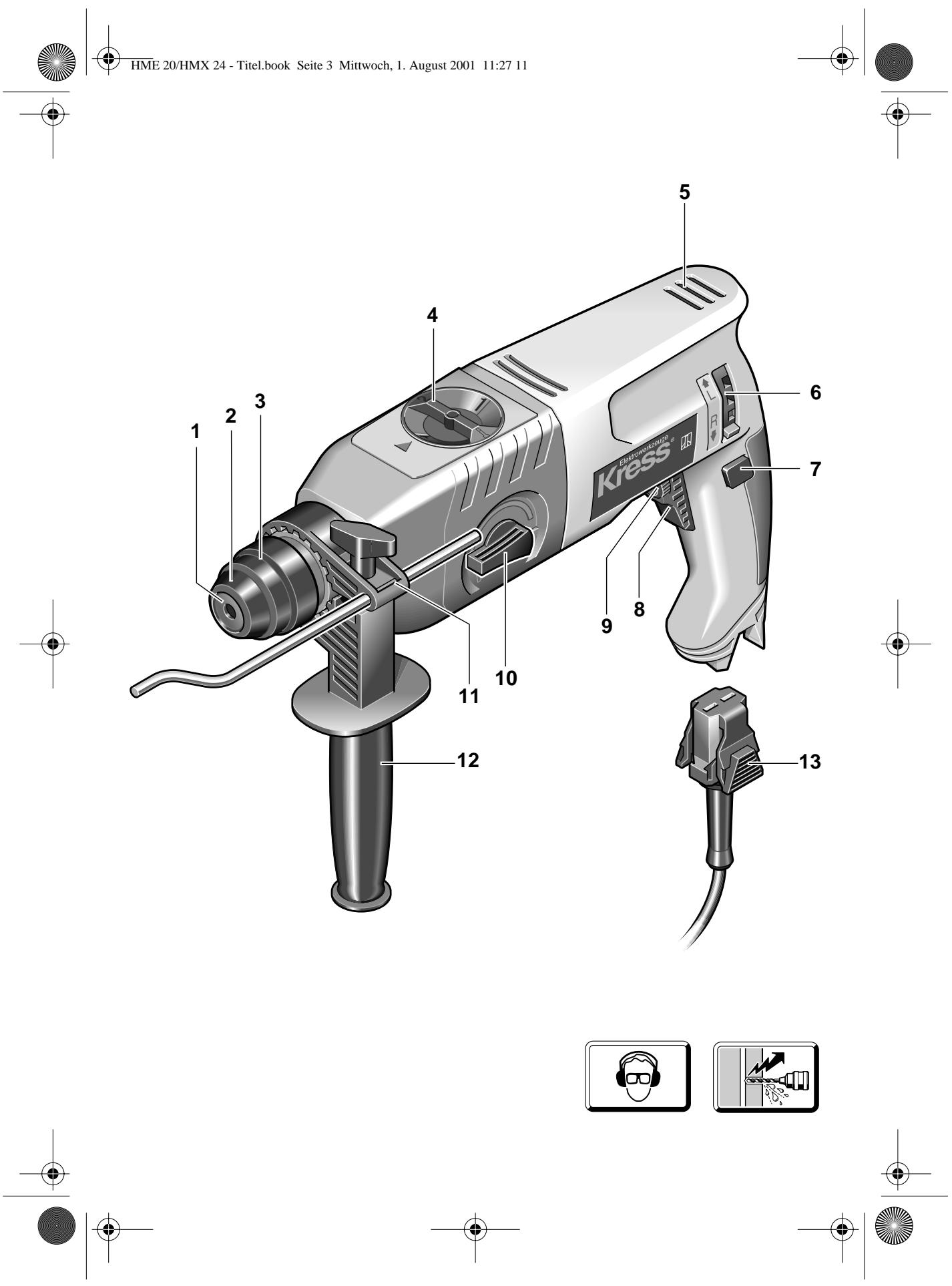

2 Fig.

1 Værktajsholder
2 Stovhætte
3 Sikkerhedskappe
4 Gearvalg-/omdrejningsvælger
5 Ventilationshuller
6 Retningsomskifter
7 Laseknap for taend-/sluk-kontakt
8 Taend-/sluk-kontakt/styring af omdrejningstal
9 Indstillingshjul omdrejnningstal (kun HMX 24)
0 Omskifter boring/hammerboring
11 Holder for dybdeanslag
12 Ekstra-handgreb
13 Lås netkabelmodul
14 Adapter for skrue-bits/borepatron

Illustreret aller beskrevet tilbehör er/DDvendigvis indeholdt i leverancen.

3 Tekniske data

Pneumatik-borehammer	HME 20	HMX 24
Varenummer	0428 2301	0428 2501
Optagen effekt	500 Watt	600 Watt
Afgiven effekt	250 Watt	300 Watt
Elektronisk styring af	●	●
Omdrejningstal	---	●
Omdrejningstal, ubelastet
1. gear	0-1100 1/min	0-1100 1/min
2. gear	---	0-2500 1/min
Omdrejningstal, belastet
1. gear max.	0-740 1/min	0-650 1/min
2. gear max.	---	0-1450 1/min
Slagantal, ubelastet	max.	max.
	4800 1/min	4800 1/min
Enkeltslagstyrke	2,2 J	2,2 J
Højre-/venstreløb	●	●
Spændehals-ø	43 mm	43 mm
	Euro-Norm	Euro-Norm
Værktøjsholder	SDS-Plus	SDS-Plus
Bore-ø, max.
Stål	13 mm	13 mm
Letmetal	15 mm	18 mm
Træ	30 mm	35 mm
Hammerboring i beton	20 mm	24 mm
Anbefalet boreområde hammerboring	4-12 mm	4-14 mm
Sktrue-ø, max.
Træ	6 mm	8 mm
Metalplade	6,3 mm	6,3 mm
Vægt	2,6 kg	2,6 kg
Isolationsklasse	II/回	II/回

4 Stoj-/vibrationsinformation

Mäleværdier beregnes iht. EN 50 144.

Lydtrykniveau: 85,5 dB (A)

Lydeffekt niveau: 98,5 dB (A)

Arbejdspladsrelateret emissionsværdi: 88,5 dB (A).

Brugeren skal bare horeværn.

Den vurdere vibrations værdi for acceleration er typisk 8,6m / s^2

HME 20, HMX 24

Dansk

29

5 Montering at ekstra-handgreb og netkabelmodul

Træk netstikket ud, for ethvert arbejde pa værktø-jet pabegyndes.

Benyt kun værktøjet i forbindelse med ekstra-handgrebet 12. Det ekstra-handgreb placeres på spændehalsen og fastspændes med spændeskruen.

Tilslut netkabelmodulet til händgrebet. Stikket skal falde i indgreb.

Benyt kun netkabelmodulet til Kress-el-vaerktoj. ForsogIkke at benytt modulet til andre apparater.

Benyt kun originale Kress-netkabelmoduler (mindst tung gummislangeledning (kodebetegnelse H07 RN-F.)

6 Ibrugtagning

For værktjotages i brug, skal det kontrolleres, at netspændingen stemmer overens med angivel-serne pa værktjots typeskilt.

TAEND-/SLUK

Taend-/sluk-kontakten 8 trykkes ind aller slips.

Tænd-/sluk-kontakten kan arreteres med laseknappen 7. Tænd-/sluk-kontakten kan arreteres med laseknappen 8 i et kort øjeblik og derefter slippe den.

MEKANISK GEARVALG

Gearvalg-/omdrejningsvælgeren 4 kan indstilles i tre forskellige trin.

1 = Område med lavn omdrejningstal: Hammerbo-ring, boring med normale spiralbor i træ/metal over 8 mm ø og rørearbejde.

2 = Omrade med højt omdrejningstal: Boring med normale spiralbor indtil 8 mm Ø.

= Ingen drejebevagelse: Let/mejselarbebje.

Der kan bedst omskiftes fra hammerboring til mejsling, nar værktøjet står stille. Bemærk at gearvalg-/omdrejningsvælgerten 4 kun kan skiftes et trin ad gangen. När der trykkes på tænd-/sluk-kontakten 8 hhv. nar maskinen starter, skifter gearet til den indstillede trin. Først derefter kan gearvalg-/omdrejningsvælgerten 4 skiftes til den næste indstilling.

BORING - HAMMERBORING

Til borearbejde stilles omskifteren 10 pa.

Til hammerboring stilles omskifteren på [ ]

Der kan bedst omskiftes fra hammerboring til mejsling, när værktøjet stär stille. När der trykkeps taendsluk-kontakten 8 hhv. när maskinen starter, skifter gearet til det indstillede trin.

Henisninger: Venstrelb under hammerboring beskadiger boret. Ved arbejde med diamant-borekroner og ved rearbejde slukkes slagværket.

Til(mejselarbeje stillesvaelgeren4pa

Benyt udelukkende hardmetalbor med SDS-plus-skaft til hammerboring. Det er ikke muligt at bruge almindelige stenbor med cylinderskaft v.h.a. adapte-ren 14 og en almindelig borepatron, Near det pneumatiske hammerværk skal benyttes.

STYRING AF OMDREJNINGSTAL

Tænd-/sluk-kontakten 8 giver mulighed for en trinløs styring af omdrejningstallet. Ved et let tryk pa tænd-/sluk-kontakten 8 begynder værktøjet langsomt at dreje; omdrejningstallet oges med tiltagende tryk.

INDSTILLING AF OMDREJNINGSTAL (HMX 24)

Indstillingshjulet 9 giver mulighed for en trinløs indstilling af omdrejningstallet i gear 1 og 2 - ogsa medens værktoget er i gang.

Position A = laveste omdrejningstal.

Position G = h ≦heste omdrejningstal.

AENDRING AF OMDREJNINGSRETNING

Tryk kun pa retningsomskifteren 6,\ när værktøjet stär stille!\ Grib fat i retningsomskifteren 6 pa\ begge sider.

Hojrelob: Retningsomskifter 6 stilles pa „R".

Venstrelb: Retningsomskifter 6 stiltes på „L".

Vigtigt! Tryk retningsomskifteren 6 helt ind indtil stop på huset, dvs. indtil den falder mærkbart i hak.

Hvis retningsomskifteren 6 stared mellem pos. ^ og L^ ,kan værktogjet ikkeændes.

7 Isætning/udtagning af værktøj

Værktjsholderen 1 fastspænder bore- og.mejselværktj uden brug af værktjsnogle.

ISAETNING AF VAKERKTJ

A Træk netstikket ud, for ethvert arbejde pa værktø-jet pabegyndes.

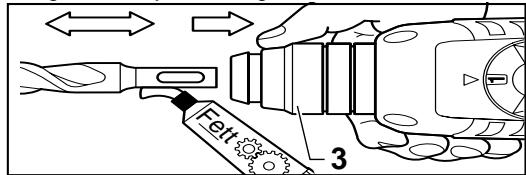

Rengør værktjsskaftet og indfekt det en smule.

Trak sikkerhedskappen 3 tilbage. Værktøjet skal drejes, narr det fores ind i værktojsholderen, indtil det falder i indgrep. Slip lasekappen. Kontroller værktøjet for korrekt montering.

30 Dansk

HME 20, HMX 24

Vær opmærksom på, at støvhaeten 2 ikke beskadi-ges.

En beskadiget støvhaete skal ubetinget udskiftes! UDTAGNING AF VærKTØJ

Skub sikkerhedskappen 3 bagud og træk værktøjet ud.

INDSTILLING AF MEJSEL

Sæt gearvalg-/omdrejningsvælgeren 4 i en mellemposition. Mejslen kan derefter drejes manuelt i den nødvendige arbejdssposition.

Stil derefter gearvalg-/omdrejningsvælgeren 4 i position igen. Mejslen falder automatisk i hak, nár den belastes under arbejdet hhv. mejslingen.

8 Borepatron (tilbehør)

Til borearbejde i metal, træ og plastic med bor med normalskaft fæn borepatron med en spændidevdpe max. 13 mm. Borepatronen monteres pa adapte-ren (tilbehør) for skrue-bits. Det er muligt at benyttne normale borepatroner med et indvendigt gevind pa 1 / 2'' x 20 UNF (spændidevdde max. 13 mm).

MONTERING AF BOREPATRON

A Træk netstikket ud, før ethvert arbejde på værktø-jet pabegyndes.

Gevind renses på borepatron (tilbehør) og adapter 14 (tilbehør).

Skru borepatronen på adapteren og fastlás adapteren i værkthøjsholderen som et bor. Borepatronen fast-spændes (30 Nm) ved at stille gearvalg-/omdrejningsvælgeren 4 midertidigt i position =

9 I praksis

Bor/DDi skjulte elektriske ledninger samt gas- og vandr. Undersog de flader, som skal bearje-des, for arbejdet pabegyndes (f.eks.med en metaldetektor).

Benyt til metal altid fejflrit hvæssede bor, til sten og beton kun stenbor af hårdt metal (HM).

Tilpas altid omdrejningstallet i forhold til det arbejdsmaterialie, som skal bearjeodes, og borediameteren. Til nogagtigt arbejde i metal og træ saettes borehammeren i en borestander (tilbehør).

UdovIkeforsortmodtryk.Borekapacitetenoges ikke derived.

Under mejslearbejdet opnás det bedste resultat ved kun at bryde sma materialestykker ud.

Mejslearbejde ma kun udfores med beskyttesesbriller og ekstra-handgreb 12. Kontroller for ibrugtagningen, at gearvalg-/omdrejningsvaelgeren 4 er faldet i indgreb i stilling

BORING I FLISER

En flise forbores langsomt. Først nr flisen er boret igennem, stilles om til hammerboring.

SKRUNING

Adapteren 14 (tilbehör) kan optage skrue-bits. Der kan benytttes almindelige bits med et sekskantet mäl pá 6,3 mm hhv. 1/4" (DIN 3126, form C).

Skrue-bits holds fast i adapteren med en fjederring. Derfor skal de benyttede bits altid vare forsynet med kaerv.

10 Service

A Træk netstikket ud, før ethvert arbejde på værktø-jet pabegyndes.

Sorg for, at ventilationshullerne altid er rene.

Plasticdele, som er tilgengelige udefra, tørres af med en klud.uden rengøringsmiddel med regelmaessige mellelemrum.

Hvis værktøjet har vær et benyttet intensivt i længere tid, skal det inspiceres og renses grundigt på et Kresserviceværksted.

11 Miljøbeskyttelse

Udsorteret værktj kan afleveres hos Kress, som sørger for, at de indgår i et ressource-besparende recycling-system. Da Kress-værktj er modulopbygget, er det meget nemt at skille dem ad i deres forskellige genanven

delige materialer.

Aflévér Deres udsorderede Kress-værtkj hos Deres forhandler eller send det direkte til Kress.

Ret tilændringer forbeholds

HME 20, HMX 24

Norsk 31

Bruk

Det er ndvendig med stoyverntiltak for brukeren.

Den typiske bedømte aktselerasjonen er 8,6m / s^2

32 Norsk

HME 20, HMX 24

Bruk kun original Kress-nettkabelmoduler og minst tung gummislangeledning (kodebetegnelse H07 RN-F).

6 lgangsetting

Skadet støvkappe på absolutt skiftes ut!

HME 20, HMX 24

Norsk 33

AVMONTERING AV VERKTØY

Vi erklæerer under almindeligt ansvar, at dette produit er i overensstemmelse med følgende normer eller normative dokumenter: EN 50 144, HD 400, EN 55 014-1, EN 55 014-2, EN 61 000-2-3, EN 61 000-3-3 i henhold til bestemmelsene i direktiverne 73/23/EØF, 89/336/EØF, 98/37/EF.

1. Dette el-vaerktaβ blev fremstillet med st poracriscion og har gennem-gäet strenge kvalitetskontroler pa fabrikken.
2. Af den grund garanterer vi gratis afhjaelpning af fabrikations- aller materialefejl, som matte opsta indtil 24 maneder fra den salgsdato, som gälder for den endelige forbruger. Vi forbeholder os ret til at ubedre defekte dele aller at udskifteppe. Udskiftepe deler de refter vores ejendom.
3. Garantien bortfalder ved ukorrekt brug aller ukorrekt behandling som abning af varktoegt hos jegke autorisede varksteder. Sliddele er ikke dækket af garantiydelsene.
4. Garantikrav anerkendes kun ved øjebilikelig meddelese af mangler (ogsya'ved transportskader). Garantiperioden forlaenges违法犯罪
5. Ved fejl sendes apparentet til os eller det pagaeldende serviceværksted med udfyld garantikort og en kont beskrivelsef amanglerne. Kvitteringen vedlaegges.
6. Pga. de garanti-forpligtelser, som vi har pataget os, bortfalder alle yderigere krav fra kobs sides - isar retten til annullering af ordren pga. mangler, prisnedsættelse pga. mangler erameldelse af skadeserstatningskrav.
7. Koberen har imidertild er afterget valg ret til nedsættelse at købsprin eller annullering af handelen, hvis det ikke lykke os at udbedre evt. mangler indenfor en passende tidsfrist.
8. Skadeserstatningskrav iht 463 480 afsn.2,635 BGB pga. manglende garanterde egenskaber bortalider ikke.
9. Bestemmelserne i punkt 7 og 8 gælder kun for Forbunds-republiken Tyskland.

Garanti
