GEBRUIKSAANWIJZING 620 PEC KRESS
Gebruiksaanwijzing NL 14
De pneumatische boorhamer kan universeeel worden toegepast voor hamerboorwerkzaamheden, voor lichte hakwerkzaamheden in steen en voor het boren en schroeven in hout, metaal en kunststof.
1
Veiligheidsvoorschriften en voorkoming van ongevallen
Voordat u de machine in gebruik neemt, dient u de gebruiksaanwijzing volledig door te lezen. Neem de veiligheidsvoorschriften in deze gebruiksaanwijzing en de algemene veiligheidsvoorschriften voor elektrische gereedschappen in de bijgevoegde brochure in acht.
Indien de stroomkabel tijdens de werkzaamheden worden beschadigd, onmiddelijk de stekker uit het stopcontact trekken.
A Werk nooit met een beschadigde stroomkabel.
A Veiligheidsbril, gehoorbescherming, werkhand-schoenen en stevige schoenen dragen.
A Draag een gehoorbescherming. De bloatstelling aan lawaai kan gehoorverlies tot gevolg hebben.
A Gebruik de bij het gereedschap geleverde extra handgrepen. Het verlies van de contrôle kan tot verwondingen leiden.
A Geen asbesthoudend materiaal bewerken.
A Machine Niet aan de kabel dragen.
A Stopcontacten buitenshuis moeten door middel van aardlekschakelaars zich beveiligd.
A Voor het aanbrengen van aanduidingen op de machine mag Niet in de behuizing worden geboard. De veiligheidsisolatie worden dan overbrugd. Gebruik stickers.
A Wanner de boor onverwacht vast blijft zitten, rea- geert de machine met een schok. Zorg er waarom voor dat u stevig staat en hou de machine met beide handen stevig vast.
2 Afbeelding
1 Gereedschapopname
2 Stofbeschemingskap
3 Ontgrendelingshuls
4 Draaistopschakelaar
5 Ventilatieopeningen
6 Draairichtingomschakelaar
7 Blokeerknop voor aan/uit-schakelaar
8 Aan/uit-schakelaar en toerentalregeling
9 Omschakelaar boren/hamerboren
10 Opname voor diepteaanslag
11 Extra handgreep
12 Vergrendeling stroomkabelmodule
13 Adapter voor bits/boorhouser
Niet al het afgebeelde en beschreiben toebehoren wordt meegeleverd.
Onbelast aantal slagen
Schlagenergie
Rechts- en linksdraaien
Spanhals-
Gereedschapopname
Boor-0,max.
Staal
Licht metaal
Hout
Hamerboren in beton
Geadviseerd boorbereik bij hamerboren
Schroef-0, max.
Hout
Metaalplaat
Gewicht
Veiligheidsklasse
620 PEC
0428 2318
620 watt
330 watt
0-1100 o.p.m.
0-690 o.p.m.
max. 5896 o.p.m.
2,3J
43 mm Euro-norm
SDS-Plus
13 mm
15 mm
30 mm
24 mm
4-16 mm
8mm
6,3 mm
2,6 kg
II/回
4 Informatie over geluid en vibratie
Meetwaarden vastgesteld volgens EN 60 745.
Het A-gewaardee geruidsniveau van de machine bedraagt kenmerkend: geluidsdrukniveau 88 dB (A); geluidsvermogenniveau 99 dB (A). Meetonzekerheid K = 3 dB.
Draag een gehoorbescherming!
De gewaardeerde versnelling bedraagt kenmerkend 7,6m / s^2
620 PEC
Nederlandss
15
5 Extra handgreep en stroomkabelmodule monteren
A Trek voordat u werkzaamheden aan de machineuitvoert altijd de stekker uit het stopcontact.
Gebruik de machine alleen met de extra hand-greep 11. De extra handgreep op de spanhals plaatsen en met de spanschroef vastdraaien.
Sluit de stroomkabelmodule op de handgreep aan. De stekker要去 vastklikken.
A Gebruik de stroomkabelmodule alleen voor elektrisch gereedschap van Kress. Probeer Niet om er andere machines mee te gebruiken.
Gebruik uitsluitend originele Kress-netkabelmodules en wel minstens een zware rubberslangeiding (code-aanduiding H07 RN-F).
6 Ingebruikneming
A Controller voor de ingebruikneming of de netspanning overeenkomt met de gegevens op het typeplaatje van de machine.
IN- EN UITSCHAKELEN
De aan/uit-schakelaar 8 indrukken en weeer loslaten.
De aan/uit-schakelaar kan met de blokkeerknop 7
worden geblokkeerd. Om de aan/uit-schakelaar 8
weer los te make, kort indrukken en loslaten.
DRAAISTOP
Met de draaistopschakelaar 4 kunt u twee instellen gen kiezen.
1 = Boren/hamerboren, roerwerkzaamheden
= Geen draaibeweging: Lichte hakwerkzaamheden.
De omschakeling kan het best worden uitgevoerd terwijl de machine stilstaat.
Na het bedieren van de aan/uit-schakelaar 8 of bij het starten van de machine schakelt de transmissie in de vooraf gekozen instelling.
BOREN EN HAMERBOREN
Om te boren de omschakelaar 9 op « instellen.
Om te hamerboren op instellen.
De omschakeling kan het best worden uitgevoerd verwijl de machine stilstaat. Na het bedieren van de aan/uit-schakelaar 8 of bij het starten van de machine schakelt de transmissie in de vooraf gekozen instelling.
Aanwijzingen: Linksdraaien bij hamerboren beschadigt de boor. Bij werkzaamheden met diamantboorkronen en bij mengwerkzaamheden het slagmechanisme uitschakelen.
Voor hakwerkzaamheden de omschakelaar 4 op instellen.
Gebruik bij het hamerboren uitsluitend hardmeta- len boren met SDS-plus-schacht. Het gebruik van in de handel verkrijgbare steenboren met cilindrische schacht in combinatie met de adapter 13 en een gewone boorhouser met toepassing van het pneumatische hamermechanisme is Niet möglichk.
TOERENTALBESTURING
Met de aan/uit-schakelaar 8 kunt u het toerental traploos besturen. Bij lichte druk op de aan/uit-schakelaar 8 begint de machine langzaam te draaien, bij toenemende druk worden het toerental hoger.
DRAAIRICHTING OMSCHAKELEN
Bedien de draairichtingomschakelaar 6 alleen wanner de machine stilstaat.
Rechtsdraaien:
Pak de draairichtingomschakelaar 6 aan beiden zijden vast.
Draairichtingomschakelaar 6 op ^n instellen.
Linksdraaien:
Draairichtingomschakelaar 6 op „L" instellen.
Belangrijk!
Druk de draairichtingomschakelaar 6 door tot aan de aanslag op het hun, dus tot de schakelaar merkbaar vastklikt.
Indien de draairichtingomschakelaar 6:tussen pos. ^ ^ en ^ ,L^ ,staat,kan de machine nicht worden ingeschakeld.
7
Gereedschap inzetten of verwijderen
De gereedschapopname 1 span boor- en hakgereed-schap zonder gereedschapsleutel.

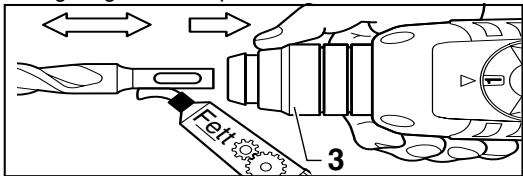

GEREEDSCHAP INZETTEN
A Trek voordat u werkzaamheden aan de machineuitvoert alotijd de stekker uit het stopcontact.
Reinig de gereedschapschacht en vet deze Licht in.
Trek de ontgrendelingshuls 3 terug. Stek het gereedschap in de gereedschapopname tot het vastklikt. Laat de vergrendelingshuls los. Controller of het gereedschap stevig vast zit.
Let er op dat de stofbeschemingskap 2 nicht worden beschadigd.
Beschadigde stofbeschemingskap beslilst verwangen!
16 Netherlands
620 PEC
GEREEDSCHAP VERWIJDEREN
Duw de vergrendelingshuls 3aar achefteren en trek het gereedschapaar buiten.
BEITEL INSTELLEN
Breng de draaistopschakelaar 4 in een tussenstand. De beitel kan nu met de hand in de vereiste werkstand worden gedraaid.
Stel daarna de draaistopschakelaar 4 weeop de positie in. De beitel klikt automatisch vast zodra deze bij de werkzaamheden of bij het hakken radiaal wordt belast.
8 Boorhouser (toebehoren)
Voor boorwerkzaamheden in metaal, hout en kunststof met boren met normale schacht is een boorhouser (max. 13 mm spanwijdte) leverbaar. De boorhouser worden op de adapter (toebehoren) voor bits gemonteerd. Alle gebruikelijke boorholders met binnenschroefdraad 1/2 x 20 UNF (spanwijdte max. 13 mm) kannen worden gebruikt.
BOORHOUDER MONTEREN
A Trek voordat u werkzaamheden aan de machineuitvoert alotijd de stekker uit het stopcontact.
Schroefdraad van boorhouser (toebehoren) en adap-ter 13 (toebehoren) reinigen.
Schroef de boorhouser op de adapter en vergrendel de adapter als een boor in de gereedschapopname. Om de boorhouser vast te draaien (30 Nm), stelt u de draaistopschakelaar 4 tijdelijk in op positie = .
9 Voor de praktijk
Boor Niet in verborgen elektrische leidingen of in buizen voor gas of water. Onderzoek eerst het te bewerken oppervlak, bijvoorbeeld met een metaaldetector.
Gebruik voor metaal alleen goed geslepen boren,
voor steen en beton alleen hardmetalen steenboren.
Pas het toerental altijd aan het te bewerken materiaal aan. Voor nauwkeurige werkzaamheden in metaal en hout de machine in een boorstandaard (toebehoren) plaatsen.
Draag een veiligheidsbril en een gehoorbescherming.
Oefen geen te sterke druk uit. Het vermogen worden daardoor Niet groter.
Bij hakwerkzaamheden worden het Beste resultaat bereikt wanner slechtskleine stukken materiaal worden uitgebroken.
A Bij hakwerkzaamheden alleen met veiligheidsbril en extra handgreep 11 werken. Controleer voor de ingebruikneming of de draaistopschakelaar 4 in stand 一 = is vastgeklikt.
IN TEGELS BOREN
Een tegel langzaam aanboren. Pas wanner door de tegel is geboard, omschakelen maar hamerboren.
SCHROEVEN
De adapter 13 (toebehoren) kan schroefbits opnemen. Er können normalaal in de handel verkrijgbare bits worden gezruikt met inbusmaat 6,3 mm resp. 1/4" (DIN 3126, vom C).
Schroefbits worden in de adapter vastgehonden door een veerring. Gebruik waarom alleen bits met een inkeping.
10 Slipkoppeling
Wanneer de boor vastklemt of vasthaakt, wordt de slipkoppeling geactiveerd.
Ontlast de machine onmiddelijk door de boor terug te trekken.
Houd de machine alltijd met beiden handen stevig vast en zorg ervoor dat u stabel staat.
11 Onderhoudswerkzaamheden
A Trek voordat u werkzaamheden aan de machineuitvoert alotijd de stekker uit het stopcontact.
De ventilatieopeningen altijd schoon honden.
Van buiten toegankelijke kunststoffonderdelen regelmatig afvegen met een doek zonder reinigingsmiddel.
Na intensief gebruik gedurende een langeperiode moet de machine voor inspectie en grondige reiniging maar een Kress-servicewerkplaats worden gebracht of gestuurd.
12 Milieubescherming
Geef elektrisch gereedschap nicht met het huisvuil mee!
Terugwinnen van grondstoffen in plaats van het weglooien van afval
Machine, toebehoren en verpakking moeten op een voor het milieu ver-
antwoorde manier worden hergebruikt.
Deze gebruiksaanwijzing is vervaardigd van chloorvrij gebleekt kringlooppapier.
De kunststof delen zich gekenmerkt om ze per soort te kuren recyclen.
Wijzigingen voorbehouden
620 PEC
Italiano
17
Applicazione
NL CE Konformiteitsverklaring
Wij verwlaren op eigena verantwoording, dat dit produkt voldoet aan de volgende normen of normatieve dokumenten: zichonder
CE Overensstemmelseserkaring
- Dit elektrisch gereeschap is vervaardig met grote naukeurighend en is onderhevig aan strengke kalweitsetcontirents in de fabriek.
- Daarom garanderen wij het kosteloos verhelpen van fabricage- of materiaalfouten die binnen 24 maanden na de datum van de verkoop aan eindverbruiker optreden. Wij behouden ons hetrecht voor, defecte onderdelen te repareren of door neue to verrangen. Vervangen onderdelen worden ons eigendom.
- Ondeskundig gebruik of ondekundige behandeling alsmede het openen van de machine door Niet erkende reparatiebedrijven leiden tot verlies van de garantie. Onderdelen die aan slijtage onderhevig zijn,+zijn van de garantie uitsgesloten.
- Er kan slechts aanspraak op garantie verleend worden als de schade onverwijd gemeld ward (ook bij transportschade). Er volgt geen ver-lenging van de garantieperiode na uitvoerng van garantieprestaties.
- Gélieve in geval van storing de machine met ingevulde garantie-bon en een korte beschrijving van de schade aan ons of aan een bevoegde service-dienst in te sturen. Cassabon bijvoegen.
- Door de door ons opgenomen garantieverpflichtingen zijn alle verdere aanspraken van de koper - met name hetrecht op koopvermietiging, prijsreductie of het eisen van schadevergoeding - uitgesloten.
- De koper heeft darüber keuze hetrecht op prijsreductie (vermindering van de aankoopprijs) of op koopvermietiging (annuleren van het koopcontract), indien wij er Niet in slagen, eventuele opgetreden defecten binnen een redelijkke termijn te herstellen.
- Niet uitgesloten zijn de eisen van schadevergoeding volgens §§ 463, 480 alinea. 2,635 BGB wegens nicht bestaande, toegekende eigenschappen.
- De bepalingen onder punt 7 en 8 gelden alleen maar voor de Bondesrepubliek Duitsland.
