BEDIENUNGSANLEITUNG 620 PEC KRESS
Elektrowerkzeuge Kress

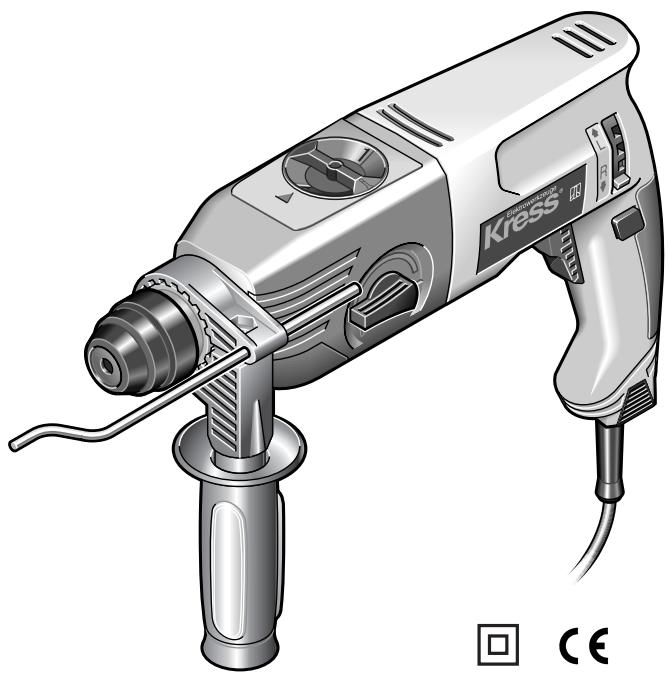

620 PEC
Bedienungsanleitung 4
Der Pneumatik-Bohrhammer ist universell einsetzbar zum Hammerbohren, für leichte Meißelarbeiten in Gestein und zum Bohren sowie Schrauben in Holz, Metall und Kunststoff.
1
Sicherheitshinweise und Unfallschutz
Bevor Sie die Maschine in Betrieb besteht,esen Sie die Bedienungsanleitung vollständig durch, befolgen Sie die Sicherheitshinweise in dieser Anleitung sowie die Allgemeinen Sicherheitshinweise für Elektrowerkzeuge im beigelegten Heft.
A Wird das Netzkabel während der Arbeit beschädigt,sofar Netzsteckerziehen.
Aniemalsmit beschädigtemNetzkabelarbeiten.
A Schutzbrille, Gehorschutz, Schutzhandschuhe und festes Schuhwerk/TRagen.
ATragen Sie Gehorschutz. Die Einwirkung von Larm kann Gehorverlust bewirken.
A Benutzen Sie die mit dem Gerat gefelieferten Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.
Kein asbesthaltiges Material bearbeiten.
Gerat nicht am Kabel tragen.
A Steckdosen im Außenbereich müssen über Fehlerstromschutzschalter (FI-) abgeschichert sein.
Um die Maschine zu kennzeichnen, darf das Gehäuse nicht angebohrt werden. Die Schutzisolation wird überbruckt. Verwenden Sie Klebeschilder.
A Wenn der Bohrer unerwartet festklemmt, reagiert die Maschine ruckartig. Nehmen Sie deshalb immer einen sicheren Stand ein und halten Sie die Maschine fest mit beiden Händen.
2 Bild
1 Werkzeugaaufnahme
2 Staubschutzkappe
3 Entriegelungshülse
4 Drehstoppschalter
5 Lüfungsschlitze
6 Drehrichtungsumschalter
7 Feststellknopf für Ein-/Ausschalter
8 Ein-/Ausschalter/Drehzahlsteuerung
9 Umschalter Bohren/Hammerbohren
10 Aufnahme für Tiefenanschlag
11 Zusatzgriff
12 Arretierung Netzkabelmodul
13 Adapter für Schraub-Bits/Bohrfutter
Abgebildetes oder beschriebenes Zubehör muss nicht zum Lieferumfang gehoren.
3 Technische Daten
Pneumatik-Bohrhammer
Artikelnummer
Aufnahmeleistung
Abgabeleistung
Elektronische
Drehzahlsteuerung
Leerlaufdrehzahl
Lastrehzahl
Leerlaufschlagzahl
Schlagenergie
Rechts-/Linkslauf
Spannhals-
Werkzeugaufnahme
Bohr-0 max.
Stahl
Leichtmetall
Holz
Hammerbohren in Beton
Empfohlener Bohrbereich
Hammerbohren
Schauben- max.
Holz
Blech
Gewicht
Schutzklasse
620 PEC
0428 2318
620 Watt
330 Watt
.
0-1100 1/min
0-690 1/min
max. 5896 1/min
2,3J
43 mm Euro-Norm
SDS-Plus
13 mm
15 mm
30 mm
24 mm
4-16 mm
8mm
6,3 mm
2,6 kg
II/回
4 Larm-/Vibrationsinformation
Messwerte ermittelt entsprechend EN 60 745.
Der A-bewertete Gerauschpegel des Gerats beträgt typischerweise: Schalldruckpegel 88 dB (A);
Schalleistungspegel 99dB (A). Messunsicherheit K = 3 dB
Gehorschutzragen!
Die bewertete Beschleunigung beträgt typischer-weise 7,6m / s^2
620 PEC
Deutsch
5
5 Zusatzgrift und Netzkabelmodul montieren
Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.
Betreiben Sie das Gerät nur mit dem Zusammengriff 11. Den Zusammengriff auf den Spannhals setzen und mit der Spannschraube festziehen.
Schlieben Sie das Netzkabelmodul an den Handgriff an. Der Stecker muss einrasten.
A Verwenden Sie das Netzkabelmodul nur für Kress-Elektrowerkzeuge. Versuchen Sie nicht, andere Geräte damit zu betrieben.
Verwenden Sie nur Original Kress-Netzkabelmodule undzarmindestensschwereGummischlauchleitung(Code-BezeichnungH07RN-F).
6 Inbetriebnahme
Prufen Sie vor Inbetriebnahme, ob die Netzspannung mit der Angabe auf dem Typenschild des Gerätes übereinstimmt.
EIN-/AUSSCHALTEN
Den Ein-/Ausschalter 8 drucken bzw. wieder loslassen.
Der Ein-/Ausschalter kann mit dem Feststellknopf 7 arretiert werden. Zum Lös den Ein-/Ausschalter 8 kurz drücken und loslassen.
DREHSTOPP
Mit dem Drehstoppschalter 4 können Sie zwei Einstellungen wahlen.
1 = Bohren/Hammerbohren, Rührarbeiten
= Keine Drehbewegung: Leichte MeiBelarbeiten. Die Umschaltung laßt sich am besten im Stillstand vornehmen.
Nach Betätigung des Ein-/Ausschalters 8 bzw. beim Anlaufen der Maschine schaltet das Getriebe in die vorgewählte Einstellung.
BOHREN - HAMMERBOHREN
Zum Bohren den Umschalter 9 auf 念 stellen.
Zum Hammerbohren auf stellen.
Die Umschaltung lässt sich am besten im Stillstand vornehmen. Nach Betätigung des Ein-/Ausschalters 8 bzw. beim Anlaufen der Maschine schaltet das Getriebe in die vorgewählte Einstellung.
Hinweise: Linklauf beim Hammerbohren beschädigt den Bohrer. Bei Arbeiten mit Diamant-Bohrkronen und bei Ruharbeiten das Schlagwerk ausschalten.
Für Meißelarbeiten den Umschalter 4 auf = stellen.
Verwenden Sie beim Hammerbohren ausschließlich hartmetallbestückte Bohrer mit SDS plus-Schaft. Die Verwendung handelsüblicher Steinbohrer mit zylindrischem Schalt unter Verwendung des Adapters 13 und eines üblichen Bohrfutters unter Einsatz des pneumatischen Hammerwerkes ist nicht möglich.
DREHZAHLSTEUERUNG
Mit dem Ein-/Ausschalter 8
konnen Sie die Drehzahl stufenlos steuern. Bei leichtem Druck auf den Ein-/Ausschalter 8 beginnt die Maschine langsam zu drehen; mit zunehmenden Druck erhöht sich die Drehzahl.
DREHRICHTUNG UMSCHALTEN
Betätigten Sie den Drehrichtungsumschalter 6 nur im Stillstand! Greifen Sie den Drehrichtungsumschalter 6 beidseitig.
Rechtslauf: Drehrichtungsumschalter 6 auf „R“ stellen.
Linklauf: Drehrichtungsumschalter 6 auf „L“ stellen.
Wichtig! Drehrrichtungsumschalter 6 jeweils bis zum Anschlag am Gehäuse durchrücken, d. h. bis er spürbar einrastet.
Steht der Drehrichtungsumschafter 6 zwischen Pos. "R" und L", kann die Maschine nicht eingescheltet werden.
7 Werkzeug einsetzen/entnehmen
Die Werkzeugaufnahme 1 spannt Bohr- und MeiBelwerkzeuge ohne Werkzeugschlüssel.

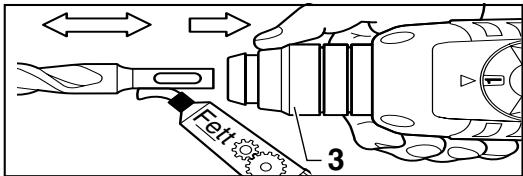

WERKZEUG EINSETZEN
Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.
Reinigen Sie den Werkzeugschaft und fetten Sie ihren leicht.
Ziehen Sie die Entriegelungshülse 3 zurück. Führten Sie das Werkzeug drehend in die Werkzeugaufnahme ein, bis es einrastet. Lassen Sie die Entriegelungshülse los. Prüfen Sie das Werkzeug auf festen Sitz.
Achten Sie darauf, dass die Staubschutzkappe 2 nicht beschadigt wird.
Beschädigte Staubschutzkappe unbedingt ersetzen!
6 Deutsch
620 PEC
WERKZEUG ENTNEHMEN
Schieben Sie die Entriegelungshülse 3 nach hinten undziehen Sie das Werkzeug heraus.
MEISSEL EINSTELLLEN
Bringen Sie den Drehstoppschalter 4 in eine Zwischenstellung. Der Meißel lasst sich jetzt von Hand in die erforderliche Arbeitsposition drehen.
Stellen Sie danach den Drehstoppschalter 4 wieder auf Position = . Der MeiBel rastet automatisch ein, sobald er durch den Arbeits- bzw. MeiBelvorgang radial belastet wird.
8 Bohrfutter (Zubehör)
Für Bohrarbeiten in Metall, Holz und Kunststoff mit Bohrern mit normalem Schaft, ist ein Bohrfutter (max.13 mm Spannweite) lieferbar. Das Bohrfutter wird auf den Adapter (Zubehör) für Schraub-Bits montiert. Es können alle üblichen Bohrfutter mit Innengewinde 1/2'' × 20 UNF (Spannweite max.13 mm) verwendet werden.
BOHRFUTTER MONTIEREN
Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.
Gewinde am Bohrfutter (Zubehör) und am Adapter 13 (Zubehör) reinigen.
Schrauben Sie das Bohrfutter auf den Adapter und verriegeln Sie den Adapter wie einen Bohrer in der Werkzeugaufnahme. Um das Bohrfutter festzuziehen (30 Nm), stellen Sie den Drehstoppschalter 4 vorübergehend auf Position .
9 Für die Praxis
Bohren Sie nicht in verdeckt lie-gende elektrische Leitungen, Gas- und Wasserrohe. Untersuchen Sie vorher die zu bearbeitenden Flächen; zum Beispiel mit einem Metallortungsgerät.
Verwenden Sie für Metall nur einwandfrei geschärfte Bohrer, für Stein und Beton nur hartmetallbestückte Gesteinsbohrer.
Passen Sie die Drehzahl immer dem zu bearbeitenden Werkstoff und dem Bohrerdurchmesser an. Für genaues Arbeiten in Metall und Holz die Maschine in einen Bohrstandner (Zubehor) setzen.
HAMMERBOHREN - MEISSELN Schutzbrille und Gehorschutz trag.
Üben Sie keinen zu starken Anpressdruck aus; die Leistung wird dadurch nicht erhöht.
Beim Meißeln wird die Beste Wirkung erzielt, wenn nur keinere Materialstücke Herausgebrochen werden.
Beim Meißeln nur mit Schutzbrille und Zusatzgriff 11 arbeiten. Prufen Sie vor der Inbetriebnahme, ob der Drehstoppschalter 4 in Stellung e eingerastet ist.
IN FLIESEN BOHREN
Eine Fliese langsam anbohren. Erst wenn die Fliesen durchbohr ist, auf Hammerbohren umstellen.
SCHRAUBEN
Der Adapter 13 (Zubehör) kann Schraub-Bits aufnehmen. Es können handelsübliche Bits eingesetzt werden mit dem Sechskantmaß 6,3 mm bzw. 1/4" (DIN 3126, Form C).
Schraub-Bits werden im Adapter durch einen Feder-ring gehalten. Deswegen nur Bits mit Kerben einsetzen.
10 Rutschkupplung
Klemmt oder hakt das Bohrwerkzeug, latent die Rutschkapplung aus.
Entlasten SiesofardieMaschine,indemSiedas Bohrwerkzeugzurückziehen.
Halten Sie die Maschine immer fest mit beiden Händen und nehmen Sie einen sicheren Stand ein.
11 Wartungsmaßnahmen
Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.
Halten Sie die Lüfungsschlitze stets sauber.
Von außen zugängliche Kunststoffeile regelmäßig mit einem Tuch ohne Reinigungsmittel abwischen.
Nach starker Beanspruchung über einen längeren Zeitraum sollen das Gerät zur Inspektion und gründlichen Reinigung einer Kress-Servicestelle zugeführten werden.
12 Umweltschutz
Werfen Sie Elektrowerkzeuge nicht in den Hausmull.
Rohstoffrückgewinnung
statt Mülentsorgung
Gerat, Zubehor und Verpackung sollenen einer umweltgerechten Wiederverwertung zugeführrt werden.
These Anleitung ist aus chlorfrei gefertigtem Recycling-Papier hergestellt.
Zum sortenreinen Recycling sind Kunststoffe gekennzeichnet.
Änderungen vorbehalten
620 PEC
English
7
Application
3 Technische gegevens
Pneumatische boorhamer
Articlenummer
Opgenomen vermogen
Afegeven vermogen
Elektronische
toerentalregeling
Toerental onbelast
Belast toerental
HAMERBOOR- EN HAKWERKZAAMHEDEN
Mälevaerdier beregnes iht. EN 60 745.
D CE Konformitätserklärgung
Wir erklaren in alleiniger Verantwortung, dass这点 Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: siehe unten
KRESS-elektrik GmbH & Co. KG, D-72406 Bisingen Bisingen, im September 2005
Klemens Muller
Leitung Produktoptimierung
Manager Current Product
Josef Leins,
Leiter Qualitätssicherung
Quality Assurance Manager
D
Garantie
- Dieses Elektrowerkrege wurde mit hoher Präzisierung gefertigt und unterlegt strengen workszeitigen Qualitätskontrollen.
- Daher garantieren wir die kostenlose Beseitigung von Fabrikations-oder Materialfehlem, die innerhalb von 24 Monaten ab Verkaufsdatum an den Endverbraucher auftreten. Wir behalten uns vor, defekte Teile auszubessern oder durch neue zu erseten. Ausgetauschte Teile gehen in unser Eigentum über.
- Unsachgemäß Verwendung oder Behandlung sowie die Öffnung des Gerätes durch nicht autorisierte Reparaturstellen führen zum Erlösenchen der Garantie. Dem Verschleib unterworfene Teile sind von Garantieleistungen ausgeschlossen.
- Garantieansprüche können nur bei unverzüglicher Meldung von Mangeln (auch bei Transportschäden) anerkannt werden. Durch Ausführung von Garantieleistungen wird die Garantiezeit nicht verlangert.
- Bei Störungenitte Gerät mit ausgeführter Garantiekarte und kurzer Mängelbeschreibung an uns oder die zuständige Servicestelle einsenden. Kaufbeleg beifugen.
- Durch die von uns übernommenen Garantie-Verpflichtungen werden alle weitergehende Ansprüche des Käufers - insbesondere das Recht auf Wandelung, Minderung oder Geltendmachung von Schadenersatzansprüchen - ausgeschlossen.
- Dem Käfer steht jedoch nach seiner Wahl das Recht auf Minderung (Herabsetzung des Kaufpreises) oder Wandelung (Rückgangigmachung des Kaufvertrages) zu, falls es uns nicht geltet, evt. auftretende Mängel innerhalb einer angemessenen Frist zu beseitigen.
- Nicht ausgeschlossen sind die Schadensersatzansprüche nach den §§ 463, 480 Abs. 2,635 BGB wegen Fehlens zugesicherter Eigenschäften.
- Die Bestimmungen nach Punkt 7 und 8 gesten nur für den Bereich der Bundesrepublik Deutschland.
