BRUKSANVISNING 620 PEC KRESS
Den luftdrivna borrhammaren ar universellt anvandbar for slagborning,for latt bilning i sten smt for borning och skruvdragning i tra, metall och plast.
1
Sakerhetsanvisningar for undvikande av olycksfall
Innan maskinen tas i drift bör du noggrant lasaigenom braupsanvisingen och exact följa de instructuroner som lamnas i denna instruktionsboks sakerhetsanvis- ningar samt i Allmanna sakerhetsanvisingarna for elverktyg i medfoljande bok.
A Skadas anslutningsladden under arbetet, dra genast bort stickkontakten ur vagguttaget.
Arbeten fár aldrig utfóras med skadad natsladd.
Använd skyddsglasögon, hörskelydd, skyddshandskar och kraftiga skor.
A Bar horselskydd. Risk finns for att buller leder till horselskada.
Använd elverktyget med medlevererade stöd handtag. Risk finns für personskada om du fölorar kontrollen.
Asbesthaltigt material fär inte bearbetas.
A Bar ej maskinen i anslutningsssladden.
Uttag utomhus skull sakras med felstromsskydd (Fl- jordfelsbrytare).
A For markning fár ej hal borras i maskinens motorkapa. I detta fall finns risk for att skyddsoleringen forbikopplas. Använd endast dekaler.
Am borren ovantatkommen i klam/karvar, reageran maskinen med ryck. Hall dafor i maskinen med bada handerna under arbetet och se till att du star stadigt.
2 Bild
1 Verktygsfaste
2 Dammskydd
3 Uplasningshyla
4 Vridstoppsomkopplare
5 Ventilationsöppninger
6 Omkopplare for rotationsriktting
7 Sparrnapp for lásning av strömställaren
8 Strömställare Till/Från/varivtalsreglering
9 Omkopplare borning/slagbormning
10 Faste for djupanslag
11 Stodhandtag
12 Låsning av nätkabelmodul
13 Hållare for skruvmejselinsatser/borrchuck
I brauksanvisingen avbildat och beskrivet tillbehör ingär inte alltid i leveransen.
3 Tekniska data
Elpneumatisk borrhammare
Articlelummer
Upptagen effekt
Avgiveneffekt
Elektronisk varvitalsreglering
Tomgangsvarval
Lastvarvital
Tomgangsslagtal
Slagkraft
Höger-/vänstergång
Spannhals-
Verktygsfäste
620 PEC
0428 2318
620 Watt
330 Watt
0-1100 1/min
0-690 1/min
max. 5896 1/min
2.3 J
43 mm Euro-Norm
SDS-Plus
Borr-0, max.
Stål
Lattmetall
Tra
Borhammare for betong
Rekommenderat
borromrade vid slagborrning
13 mm
15 mm
30 mm
24 mm
4-16 mm
Skruv-0, max.
Tra
Plat
8mm
6.3 mm
Vikt
Skyddsklass
2,6 kg
II/回
4 Ljud-/vibrationsdata
Mätvärdena har tagits fram baserande på EN 60 745.
Maskinens A-vägda Ijudniva uppnär i typiska fall:
Ljudtrycksniva 88 dB (A);ljudeffektniva 99 dB (A).
Matonoggrannhet K = 3 dB.
Använd hörskydd!
Den beräknade accelerationen ä typiska fall 7,6 m/s².
620 PEC
Svenska
25
5 Sa har monteras stodhandtag och nätkabelmodul
Innan atgärder vidtas pa maskinen ta alltid bort stickkontakten ur uttaget.
Maskinen fär endast användas med monterat stöhandtag 11. Skjut upp stöhandtaget på spannhalsen och dra fast med spännskruven.
Anslut nätkabelmodulen till maskinens handtag. Se till att stickkontakten faller i läge.
Nätkabelmodulen fär endast användas für Kresselverktyg; försök inte drivaa andra maskiner medenna kabel.
Använd uteslutande original Kress-natkabelmoduler och en kraftig gummikabel som atminstone motsvarar kod H07 RN-F.
6 Driftstart
A Kontrollera innan maskinen startas att natspän- ningen overensstämmer med data på maskinens typskylt.
IN-/FRÄNKOPPLING
Tryck ned aller släpp stromställaren Till/Frān 8.
Strömställaren kan lásas med spärrknapp 7. För upplåsning tryck kort ned strömställare Till/Frán 8 och släpp äter.
VRIDSTOPP
Med vridstoppsomkopplaren 4 kan två inställningar väljas.
Omkoppling sker bekvamast när maskinen ar avstängd.
Sed strömställaren Till/Från 8 paverkats resp vid start av maskinen kopplar växeln till forvalidinstalling.
BORRNING - SLAGBORNING
För börning ställ omkopplaren 9 i läge.
Forslagborrningstallilage
Omkoppling sker bekvämast'nar maskinen ar avstangd. Sed strömstellaren Till/Frän 8 paverkats resp vid start av maskinen kopplar vaxeln till forvald inställning.
Obs: Slagbörning med inställd vänstergång skadar maskinen. Vid arbeten med diamantborrkronor och vid omröming skall slagverket frankopplas.
För mejsling/bilning ställ omkopplaren 4 i läge.
Använd vid slagborrning uteslutande medHardmetall belagda borrar med SDS-plus-skaft. Vanligastenborrar med cylindriskt skafkan inte anvandasmed hjälp av adapter 13 och normal borrchuck i kombination med pneumatiska slagverket.
VARVTALSREGLERING
Med strömställaren 8 kan varvtalet regleras steglóst. Vid lätt nedtryckning av strömställaren 8 roterar maskinen med lågt varvta; med högre tryck ökar varvtalet.
Omkopplaren for rotationsriktning 6 fär endast aktiveras Near maskinen stär stilla!
Grip tag i omkopplaren 6 på båda sidorna.
Hörgäng: Ställ omkopplaren 6 i läge "R".
Vänstergång: Ställ omkopplaren 6 i läge "L".
Viktigt! Tryck alltid ned riktningsomkopplaren 6 mot stopp på huset, dvs tills den tydligt läs er i läge.
Star omkopplaren 6 i lage mellan "R" och "L", kan maskinen inte kopplas till.
7 Ditsathing och borttagning av verktyg
För fastspanning av borr- och mejselverktyg i verk-tygsfästet 1 behövs inga hjälpverktyg.

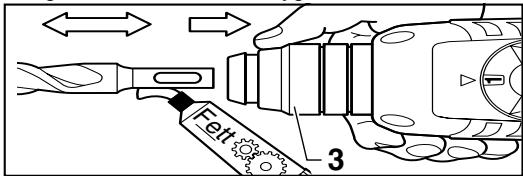

INSÄTTNING AV VERKTYG
Innan atgärder vidtas på maskinen ta alltid bort stickkontakten ur uttaget.
Rengör och fetta lätt in verktygsskaftet.
Skjut upplasningshylsan 3 bakat. Skjut sedan in verktyget med roterande rorelse tills det faller i laslage. Slapp direfter upplasningshylsan och kontrollera att verktyget sitter stadigt.
Kontrollera att dammskyddet 2 ar i fullgott skick.
Defekt dammskydd skull omedelbart bytas mot nytt!
BORTTAGNING AV VERKTYG
Skjut upplasningshylsan 3 bakat och dra ut verktyget.
Stall vridstoppomkopplaren 4 i ett mellanlage. Mejseln kan nu for hand vridas till onskat arbeitsposition.
Ställ därefter vridstoppomkopplaren 4 Åter i läge. Mejseln faller automatiskt i láslauge nar den vid bilning/ mejsling belastas radiellt.
26 Svenska
620 PEC
8 Borrchuck (tillbehör)
För borning i metall, trä och plast med borrar med normalt skaat kan en borrchuck beställas (max. 13 mm spannvidd). Borruchen monteras på Hallaren (tillbehör) für skruvmejselinsatser. Alla chuckmodeller med innerganga 1/2 x 20 UNF (spannvidd max. 13 mm) kan användas.
MONTERING AV BORRCHUCK
Innan atgärder vidtas pa maskinen ta alltid bort stickkontakten ur uttaget.
Rengör gängorna på borrchucken (tillbehör) och på hällaren 13 (tillbehör).
Skruva fast borrchucken pa hällaren och las den i verktygfsastet pa sama satt som en borr. For atdragning av borrchucken (30 Nm) stall tillfälligt vridstoppomkopplaren 4 i lage = .
9 Praktiska tips
Seuppfordoldaelledningar,gas- ellervattenr. Innan bornng paborjas, undersok forst aktuella ytor t.ex.med en metalldetektor.
För borrning i metall använd endast välskärpta borrar;
for borrning i sten och betong endast medHardmetall belagda stenborrar.
Anpassa alltid varvtalet till bearbetat material och aktuell använd borrdiameter. Spann fast maskinen i ett borrstativ (tillbehör) für optimal resultat.
SLAGBORNING - BILNING
Använd skyddsglasögon och hörsksydd.
Tryck inte for kraftigt mot arbetsstycket; effekten blir inte bättre vid högre tryck.
Vid bilning uppnås optimalt resultat om materialet bryts ut i små bitar.
A Vid bilning använd alltid skyddsglasogon och stöhandtag 11 arbeiten. Kontrollera innan maskinen kopplas på att vridstoppomkopplaren 4 LASTI IAGE
BORRNING I KAKEL
Kakel skallängsamt anborras. Forst sedan kaklet ar genomborrat skall omkoppling till slagborrnng ske.
SKRUVDRAGNING
I hällaren 13 (tillbehör) kan skruvmejselinsatser stickas in. Normala bits med sexkantmätt 6,3 mm resp 1/4 " (DIN 3126, form C) som finns i handeln, kan användas.
Skruvmejsinsatserna halls fast i hallaren med en fjadderring; anvand daffor endast insatser med spar.
10 Slirkoppling
11 Underhållsätgärde
12 Miljöskydd
Kärvar eller hakar borrverktyget upp sig, söser slirkopplingen ut.
Avlasta omedelbart maskinen genom dra ut borverktyget.
Under arbetet häll alltid tag i maskinen med báda händerna och se till att du stär stadigt.
Innan atgärder vidtas på maskinen ta alltid bort stickkontakten ur uttaget.
Häll ventilationsöppningarna rena.
Använd en trasa utan rengöringsmedel für att regel-bundet torka av de plastdelar på maskinen som År atkomliga frän utsidan.
After kraftig pákänning under en langre period lamna in maskinen till en Kress-serviceverkstad for grundlig rengöring.
Elektriska verktyg fär inte kastas i hushållssoporna!
Atervinning i stallet for avfallsshantering
Maskin, tillbehör och Förpackning kan Återvinnas.
Denna bruksanvisning ar tryckt på klorfritt returpapper. For att underlatta sorting vid atervinning ar plastdelarna markerade.
Reservation for andringar
620 PEC
Dansk
27
Anvendelse
Stil derefter omdrejningsvaelgeren 4 i position = igen. Mejslen falder automatisk i hak, när den belastes under arbejdet hhv. mejslingen.
620 PEC
Dansk
29
8 Borepatron (tilbehør)
Venstregang: Sett dreiertningsomkopler 6 på «L».
CE Konformitetsförklaringen
Vi intygar och ansvarar for attenna produit overensstammer med foljande normer och Dokument: se nedan
GE CE Anwoon ouaadakotno
Anovoue vteuovos to npiov auo eivai kataaekuaevo oupovae toue enkavovios Kataaokoeotikcs ootaeic;
Bale Kato
- Detta elverkytg tilverkas med Hogsta precision och underkastas en sträng kvalitetskontroll f fabrikien.
- Därfor garanterar vi gratis reparation vid fabrikations- och materialfel, som uppstár inom 24 manader ränkat fran kópdatum. Vi äger vãjla mellan att repara erller at byta ut defekta delar mot nya. Utbytta delar tillfaller oss.
- Felaktig använding eller hantering som öppning av apparaten av annan ø an auktoriserad serviceverkstad leder till att garantin inte länger gäller. Garantin omfattar inte delar som utsatsfor normal forslitning.
- Garantiansprak kan endast goras vid omedelbart papekande av brister (haven transportskador). Untytjande av garantihe-stammelserna forlanger inte garantitiden.
- Vid fel, var vänlig sand apparenten med ifyll garantikort och kort felbekrivning till oss er lämplig kundtändj. Bifoga kvitto.
- Genom garantiförpliktelsema som vi tagit às oss, faller alla vidare ansaprk ököpen ma ha - särskil ratten till bilbakagäng av köpet, nedsätting av preset er skadeständansprak.
- Däremöt har köpen rätt till tilbakagäng av köpet erller ned-sättning av köppriset om vi misslyckas avlagsna ev. brister, skador inom en skalgig tidssperiod.
- Skadestandsansprak kan dock ej uteslutas enl. 463, 480 avsn, 2,635 BGB om tilforsakrade egenskapar saksn.
- Bestammelserna enl. punkterna 7 och 8 gäller endast i Forbundsrepubliken Tyskland.
