Il martello perforatore pneumatico può essere utilizzato in maniera universale per forature a martello, per leggeri lavori di scalpellatura su pietra nonché per forare ed avvitare viti nel legno, nel metallo ed in materiale plastico.

1

Indicazioni di sicurezza e misure antinfortunistiche

Prima di mettere la macchina in esercizio, leggere completenesse le Istruzioni per l'uso, rispettoare le indicatori di sicurezza contenate nella presente Istruzione nonché leindicazioni generali di sicurezza per machine elettriche riportate nell'opuscolo allegato.

A Qualora durante l'operazione di lavoro venisse danneggiato il cavo di rete, estrarre immediamente la spina dalla presa della corrente.
A Mai lavorare con un cavo di rete danneggiato.
A Portare gli occhiali, la cuffia ed i guanti di protezione, nonché scarpe di sicurezza.
Indossare una protezione acustica. L'effetto del rumore può causare la perdita dell'udito.
Utilizzare le impugnature supplementari fornite in dotazione con la macchina. La perdita di controlo della macchina può provocare incidenti.
Non lavorare su materiale contente amiente.
Nontrasportare lamacchina tenendola per il cavo.
ALe prese in ambienti esterni devono essere assicu-rate tramite un interrottore di sicurezza per correnti di guasto (FI).
Non è permesso perforare la carcassa della macchina al fine di volerla contrassegnare. L'isolazione di protezione viene ponticellata. Utilizzare targhette autoincollanti.
A Se la punta dovesse bloccarsi inaspettativamente, la macchina reagisce con contraccolpi. Mantenere perché sempre una distance di sicurezza e tenere bene la macchina con entrambe le mani.

2 Figura

1 Attacco utensili
2 Protezione antipolvere
3 Boccola di sbloccaggio
4 Commutatore rotante
5 Feritoia di ventilazione
6 Commutatore per la reversibilità
7 Pulsante di Bloccaggio per interrottore di inserimento/disinserimento
8 Interruttore di inserimento/disinserimento / commande numero di giri
9 Selettore Foratura / Foratura a martello
10 Attacco per battuta di profondità

11 Impugnatura supplementare
12 Blocco del modulo cavo di retel
13 Adattatore per bit cacciaviti - mandrino portapunta Accessori illustrati o descritti non fanno necessariamente parte del volume di segna.

3 Dati tecnici

Martello perforatore pneumatico	620 PEC
Codice di ordinazione	0428 2318
Potenza assorbita	620 Watt
Potenza resa	330 Watt
Comando elettronico numero di giri	●
Num. di giri a vuoto	0-1100 1/min
Numero di giri sotto carico	0-690 1/min
Numero di percussioni a vuoto	mass. 5896 1/min
Potenza della percussione	2,3 J
Funzionamento reversible	●
Diametro collare ø	43 mm Norma Euro
Attacco utensili	SDS-Plus
Diametro punta, mass.
Acciaio	13 mm
Metallo leggero	15 mm
Legno	30 mm
Foratura a martello nel calce- struzzo	24 mm
Campo di foratura consigliato per foratura a martello	4-16 mm
Diametro viti, mass.
Legno	8 mm
Lamiera	6,3 mm
Peso	2,6 kg
Classe di protezione	II/回

4

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati conformamente alla norma EN 60 745.

La misurazione A del livello di pressione acustica della macchina è solitamente di pressione acustica 88 dB (A); livello della potenza sonora 99 dB (A).
Incertezza della misura K = 3 dB.

Usare auricolari di protezione!

L'accelerazione misurata raggiunge di solito il valore di 7,6 m/s².

18 Italiano

620 PEC

Montaggio dell'impugnatura supplementare e del modulo del cavo di rete

A Prima di agli intervento alla macchina, estrarre la spina dalla prese di rete.

Utilizzare la macchina con l'impugnatura supplementare 11. Mettere l'impugnatura supplementare sul diametro collare ed avvitare forte con la vite di serraggio.

Collegare il modulo del cavo di rete all'impugnatura. La spina deve innestarsi in posizione.

Utilizzato il modulo di cavo di rete esclusivamente per elettroutensili Kress. Non tentare di utilizzato il modulo in combinazione con altre machine.

Impiegare esclusivamente moduli del cavo di rete originali Kress e,cioe, almeno pesanti fili isolati in gomma (codice commerciale H07 RN-F).

6 Messa in esercizio

A Prima della messa in esercizio, controllare che la tensione di rete corrisponda ai valori indicati sulla targhetta di costruzione della macchina.

Premere oppure lasciare l'interruttore di inserimento/disinserimento 8.

L'interrottre di inserimento/disinserimento più essere bloccato con il pulsante di fissaggio 7. Per sbloccare, premere brevamente l'interruttore di inserimento/disinserimento 8 e lasciarlo.

ROTOSTOP

Tramite il commutatore rotante 4 è possibile selezionare due impostazioni.

1 = Foratura/foratura a martello, lavori di miscelazione = Senza rotazione: leggeri lavori di scalpellatura.

Il modo più simplice di eseguire la commutazione è quando la macchina èferma.

Azionando l'interruttore di inserimento/disinserimento 8 opp. all'avvio della macchina, la trasmissione passa all'impostazione preselezionata.

FORATURA - FORATURA A MARTELLO

Per forare, mettere il selettore 9 in posizione.

Per foratura a martello metterlo in posizione.

Il modo più simplice di eseguire la commutazione è quando la macchina è ferma. Azionando l'interruttore di inserimento/disinserimento 8 opp. all'avvio della macchina, la trasmissione passa all'impostazione preselezionata.

Indicazioni: La rotazione sinistorsa nel corso di forata, a martello danneggia la punta. Lavorando con una corona a forare diamantata ed in caso di lavori di miscelazione è indispensable disinserire il system battente.

Per lavori di lavori di scalpellatura, mettere il selezione 4 nella posizione.

In caso di foratura a martello è indispensableabile utilizzato esclusivamente punte con applicazioni di placchette di metallo duro e con un gambo SDS-plus. Non è possibile utilizzato punte per pietra comunmente in commercio con gambo cilindrico ed adattatore 13 né è possible utilizzato un comune mandrino portapunta in caso di impiego del martello pneumatico.

COMANDO NUMERO DI GIRI

Tramite l'interruttore di inserimento/disinserimento 8 è possibile regolare il numero di giri a variazione continua. Premendo leggermente sull'interruttore di inserimento/disinserimento 8 la

macchina comincia a girare lentamente; il numero di giri sale aumento la pressione esercitata.

INVERSIONE DELLA DIREZIONE DI MARCIA

Azionare il commutatore per la reversibilità 6 solo a macchina fermà!

Afferrare il commutatore per la reversibilità 6 per entrambi i lati.

Rotazione destrorsa: mettere il commutatore per la reversibilità 6 nella posizione «R».

Rotazione sinistrora: mettere il commutatore per la reversibilità 6 nella posizione «L».

Important! Premere rispettivamente il commutatore per la reversibilità 6 fino alla battuta nella carcassa,cisiono, fina a percepirne l'incastro.

Se il commutatore per la reversibilità 6 si trova tra la posizione «R» e «L», la macchina non può essere in esercizio.

620 PEC

Italiano

19

7 Inserire ed estrarre gli utensili

L'attacco utensili 1 blocca gli utensili di foratura e gli utensili per scalpellare perché dover ricorrere all'ausilio di attrezzi.

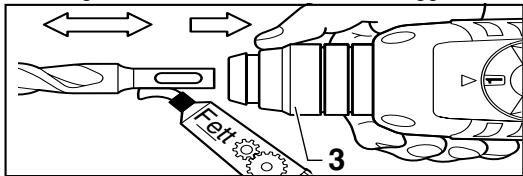

INSERIRE L'UTENSILE

A Prima di agli intervento alla macchina, estrarre la spina dalla prese di rete.

Pulire il gambo dell'utensile e lubrificarlo leggermente.

Estrarre all'indietro la boccola di sbloccaggio 3. Ruotandolo, insere l'utensile nell'attacco utensili sino a quando fa presa. Lasciare il mandrino di serraggio. Controllare che l'utensile sia ben fisso.

Fare attenzione a non danneggiare la protezione anti-polvere 2.

Se la protezione antipolvere è danneggiata, è extremamente importante sostituirla!

ESTRARRE L'UTENSILE

Spingere all'indietro la boccola di sbloccaggio 3 ed estrarre l'utensile.

REGOLARE LO SCALPELLO

Mettere il commutatore rotante 4 in una posizione intermedia. Lo scalpello può essere girato manualmente nella posizione di lavoro che si desidera.

In seguito, rimettere il commutatore rotante 4 nella posizione 一 = .Lo scalpello fa presa automaticamente non appena viene sottoposto a carico radialetramite il processo di lavorazione opp. scalpellatura.

8 Mandrino portapunta (Accessorio)

Per lavori di foratura nel metallo, nel legno e in materiali artificiali tramite punte con un gambo normale, è fornibile un mandrino portapunta (mass. 13 mm aperture). Il mandrino viene montato sull'adattatore (accessorio) per bit cacciaviti. è potibile utilizzato tutti i mandrini comunamente reperibili sul mercato che abbiano una madrevite 1/2^u × 20 UNF (aperture mass. 13 mm).

MONTARE IL MANDRINO PORTAPUNTA

A Prima di agli intervento alla macchina, estrarre la spina dalla prese di rete.

Pulire la filettatura al mandrino portapunta (accessorio) ed all'adattatore 13 (accessorio).

Avvitre il mandrino portapunta sull'adattatore e blocare l'adattatore nell'attacco utensili come se fosse una punta. Per avvitre bene (30 Nm) il mandrino portapunta, mettere il commutatore rotante 4 provvisiamente sulla posizione

9 Consigli pratica

Non forare linee elettriche, nonché tubazioni di gas e di acqua posate in maniera non visibile. Prima di cominciare con l'operazione di foratura, controllare le superfici utilizzando p.e. un rilevatore di metalli.

Per forare nel metallo, utilizzato esclusivamente punte perfettamente in ordine e bene affiliate; per forare nella pietra e nel calcestruzzo, utilizzato esclusivamente punte per pietra con applicazioni di placchette di metallo duro.

Regolare il numero di giri sempre in base al tipo di materiale in lavorazione ed in base al diametro della punta. Per eseguire lavori di precisione nel metallo e nel legno, fissare la macchina in un montante per foratura (accessorio).

FORATURA A MARTELLO -SCALPELLATURA

Portare occhiali e cuffie di di protezione.

Non esercitare una pressione troppo forte: non è casi che si raggiunge una prestazione maggiore.

Durante l'opération di scalpellatura si raggiunge il miglior effetto scalpello di volta in volta piccoli pezzi di materiale.

1. Durante l'operazione di scalpellatura, lavorare sempre portando gli occhiali di protezione e con l'impugnatura supplementare 11. Prima della messa in esercizio, controllare che il commutatore rotante 4 si sua innestato nella posizione

FORARE LE PIASTRELLE

Preforare delicatamente la piastrella ed insere la foratura a martello solo dopo aver perforato completenessla piastrella.

AVVITARE

L'adattatore 13 (accessorio) può alloggiare bit cacciaviti. Posso sono essere utilizzati bit cacciaviti comunamente reperibili sul mercato e che abbiano un dato esagonale da 6,3 mm opp. 1 / 4" (DIN 3126, Forma C). I bit cacciaviti vengono tenuti nella'adattatore tramite una rondella. Per questo motivo, utilizzato soltanto bit che abbiano apposite tacche.

20 Italiano

620 PEC

10 Frizione

Se l'utensile di foratura si blocca oppure restsa incastrato, scatta la frizione di sicurezza.

Liberare immediatamente la macchina dal carico tirando indietro la punta utensile.

Durante le operazioni di lavoro, tenera la macchina sempre con entrambé le mani e provvedere ad una sicura posizione di lavoro.

11 Dispositionsi di manutenzione

A Prima di agli intervento alla macchina, estrarre la spina dalla prese di rete.

Mantenere sempre pulite le feritoie di ventilazione.

Pulire regolarmente con uno straccio eenza detergenti, parte in materiale artificiale che siano accessibili dall'esterno.

Dopo un periodo abbastanza lungo in cui la macchina si stata soggetta a condizioni operative estreme, sare necessario affidare la macchina ad un Centro di servizio Kress perché venga eseguita una ispezione ed una minuziosa pulizia.

12 Misure ecologische

Non gettare le apparecchiature elettriche tra i rifiuti domestici.

Recupero di materie prime, piuttosto che smaltimento di rifiuti

Macchina, accessori ed imballaggio dovrebbero essere inviati ad una riutilizzazione ecologica.

Queste istruzioni sono stampate su carta riciclata sbiancata alla.

I componenti in plastica sono contrassegnati per il riciclaggio selezionato.

Con riserva di modifiche

620 PEC

Espanol

21

Aplicación

Sustituir imprescindibile una caperuza anti-polvo deteriorada!

620 PEC

Espanol

23

EXTRACCION DEL UTIL

CE Dichiarazione di conformità Assumendone la piena responsabilità, dichiariamo che il dato è proconformé alle seguenti normative ed ai relativi documenti: vedere sotto

1. Il presente elettrotensile è stato realizzato secondo criteri produttivi di alta precisione è state sottoposto a severi controlli di qualità da parte della casa costruttrice.
2. Per questo motivo siamo in grado di garantire l'eliminazione gratuite di difetti costruttivi o di materiale difettosto che dovesso essere riscontriati entro 24 mesi nella data di vendita alla utente finale. Ci riserviamo il diritto di riparecare oppure sostitute le parti difettose. Le parti sostituite tornano ad essere di propietà della casa costruttrice.
3. Si perde il diritto di garanzia in caso che la macchina venga impiegata oppure trattata in maniera improprierea e, cosippure, se la macchina viene aperta da un Centro Servizio non autorizzato. Le parti soggette ad usura non sono comprese nella garanzia.
4. La garanzia può essere riconosciuta solo in caso di immediata segalazione del difetto (anche per anni di trasporto). La durata della garanzia non viene prolongata della durata dell'eventuale riparazione.
5. In caso di disturbi preghiamo di speire l'apparecchio alla fabbrica o ad un Centro Assistenza autorizzato, insieme alla schedà di garanzia complicata e una breve descrizione del difetto.
6. Gli obblighi di garanzia da noi assunti escludono completamente uteriori pretese - in particolare il diritto di convertibilità, riduzione del prezzo o risarcimento danni.
7. L'acquirente più comunique a propria scelta avvaleres del diritto di riduzione (diminuzione del prezzo d'acquiresto) oppure di con-vertilità (annullamento del contratto di vendita), nel caso in cui l'azienda non fosse in grado di eliminare il difetto eventually insorto entro un intervallido di tempo ragionevole.
8. Non sono escludi i diritti al risarcimento danni per i casi contemplati dal §§ 463, 480 par. 2,635 BGB, riguardanti la mancanza di caratteristiche assicurate.
9. Le disposizione citate nel puncti 7 e 8 sono valide solo per il territorio della Repubbica Federale Tedesca.
