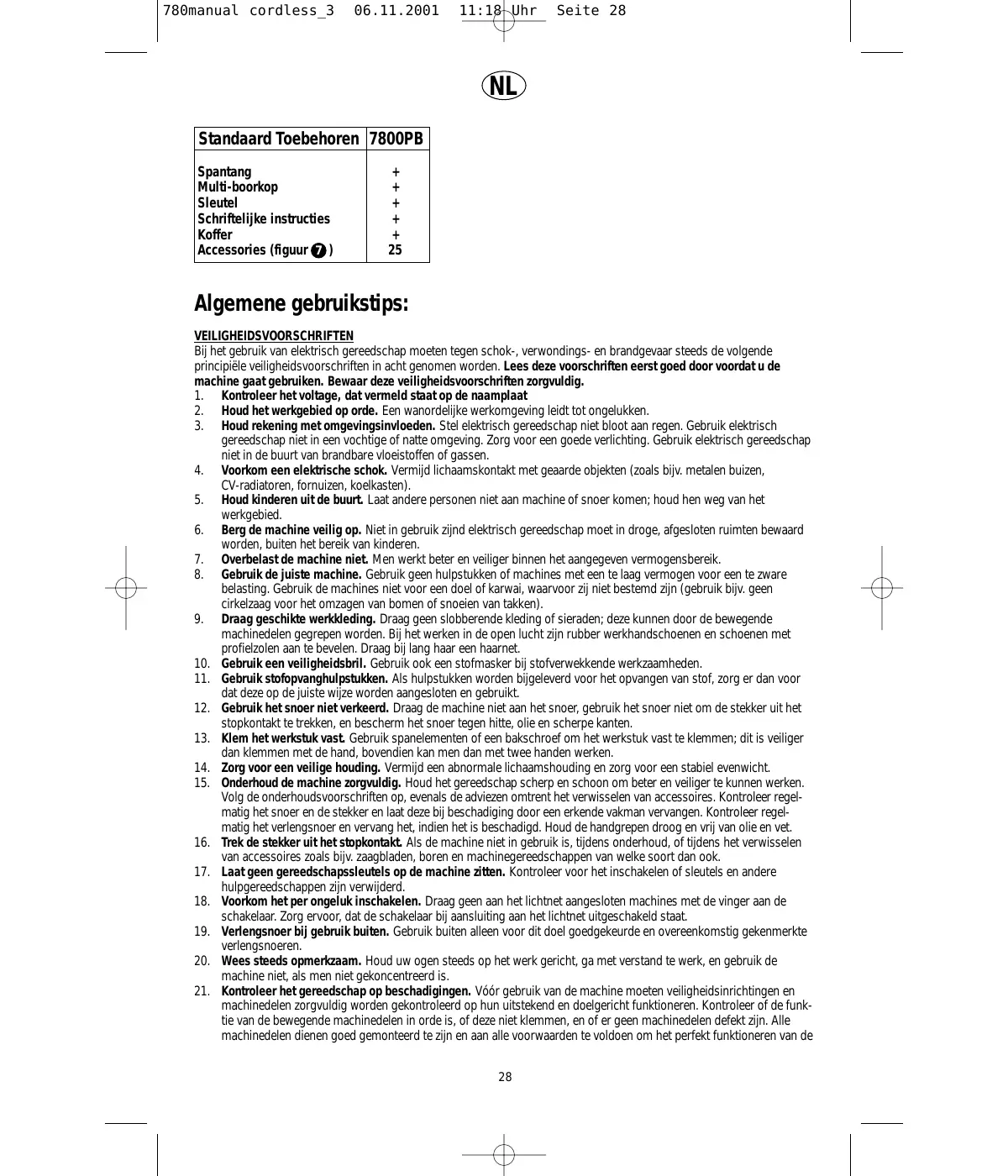

GEBRUIKSAANWIJZING 780 CORDLESS DREMEL

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN 50 260, EN 60 335, EN 55 014, conforme aux réglementations 73/23/EEC, 89/336/EEC, 98/37/EEC.

CE DICHIARAZIONE DI CONFORMITÀ

Dichiaramo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alle seguenti normative e ai relativi documenti: EN 50 260, EN 60 335, EN 55 014, in base alle prescrizioni delle direttive CEE 73/23, CEE 89/336, CEE 98/37.

65 dB(A), et la vibration 5,1 m/s2 (méthode main-bras).

INFORMAZIONI SULLA RUMOROSITÀ/VIBRAZIONE Durante le operazioni di lavoro il livello di rumorosità può superare 85 dB(A).

Utilizzare le cuffie di protezione! Misurato in conformità al EN 50 260 il livello di pressione acustica di questo utensile è 65 dB(A), e la vibrazione 5,1 m/s2 (metodo manobraccio). Tenez compte de l'environnement du poste de travail. N'exposez pas les outils électriques à la pluie. N'utilisez pas d'outils électriques dans un environnement humide ou mouillé. Veillez à ce que le poste de travail soit bien éclairé. N'utilisez pas d'outils électriques si des liquides ou des gaz inflammables se trouvent à proximité. Protégez-vous contre les décharges électriques. Evitez le contact corporel avec des surfaces reliées à la terre (comme p. ex. tuyaux, radiateurs, cuisinières, réfrigérateurs). Tenez les enfants éloignés. Ne permettez pas que d'autres personnes touchent à l'outil ou au câble ; tenez-les éloignées de votre poste de travail. Rangez vos outils dans un endroit sûr. Les outils non utilisés devraient être rangés dans un endroit sec et fermé, hors de la portée des enfants. Ne surchargez pas votre outil. Vous travaillerez mieux et plus sûrement dans la plage de puissance indiquée. Utilisez l'outil adéquat. N'utilisez pas d'outils ou de dispositifs adaptables de trop faible puissance pour exécuter des travaux difficiles. N'utilisez pas des outils à des fins et pour des travaux pour lesquels ils n'ont pas été conçus (p. ex. n'employez pas une scie circulaire pour abattre ou pour ébrancher des arbres). Portez des vêtements de travail appropriés. Ne portez pas de vêtements larges ou des bijoux ; ils pourraient être happés par les pièces en mouvement. Lors de travaux à l'extérieur, il est recommandé de porter des gants de caoutchouc et des chaussures à semelle antidérapante. Coiffez-vous d'un filet si vous avez les cheveux longs. Portez des lunettes de protection. Utilisez aussi un masque si le travail exécuté produit de la poussière. Installez le système d'évacuation des poussières. Si l'outil est équipé des dispositifs d'évacuation et de ramassage des poussières, assurez-vous qu'ils soient bien raccordés et utilisés correctement. Protégez le câble d'alimentation. Ne portez pas l'outil par le câble, ne tirez pas sur le câble pour débrancher la fiche de la prise, et protégez le câble de la chaleur, de l'huile et des arêtes vives. Fixez bien la pièce. Employez un dispositif de serrage ou un étau afin de bien fixer la pièce ; elle sera ainsi bloquée plus sûrement qu'avec votre main et vous aurez les deux mains libres pour manier l'outil. N'élargissez pas trop votre rayon d'action. Evitez d'adopter une position fatigante pour le corps ; veillez à ce que votre appui au sol soit ferme et conservez l'équilibre à tout moment. Entretenez vos outils soigneusement. Maintenez vos outils affûtés et propres afin de travailler mieux et plus sûrement. Observez les prescriptions d'entretien et les indications de changement d'accessoires. Vérifiez régulièrement l'état de la fiche et du câble d'alimentation et, en cas de dommages, faites-les changer par un technicien qualifié. Vérifiez régulièrement le câble de rallonge et remplacez-le s'il est endommagé. Maintenez les poignées sèches et exemptes d'huile et de graisse. Débranchez la fiche de la prise. En cas de non-utilisation, avant de procéder à l'entretien, ou lors du changement d'accessoires comme p. ex. des lames et des forets. Enlevez les clés à outils. Avant de mettre l'outil en marche, assurez-vous que les clés et les outils de réglage ont été retirés. Evitez tout démarrage involontaire. Ne portez pas l'outil en ayant un doigt placé sur l'interrupteur tant qu'il est branché au réseau électrique. Assurez-vous que l'interrupteur est en position de coupure avant de brancher l'outil au réseau électrique. Câble de rallonge pour l'extérieur. A l'extérieur, n'utilisez que des câbles de rallonge homologués avec le marquage correspondant. Soyez toujours attentif. Observez votre travail, agissez en faisant preuve de bon sens et n'employez pas l'outil lorsque vous êtes fatigué. 23

780manual cordless_3

23 Faites réparer votre outil par un technicien qualifié. Cet outil est conforme aux règles de sécurité en vigueur. Toutes les réparations doivent être effectuées par des professionnels qualifiés avec des pièces détachées d'origine ; faute de quoi l'utilisation de l'outil peut représenter un danger pour l'utilisateur. SECURITE • Lire et conserver ce manuel d'instruction et les instructions de sécurité jointes • Lorsque vous rangez votre outil, le moteur doit être coupé et les pièces mobiles complètement arrêtées • En cas de disfonctionnement mécanique ou électrique, éteindre l'outil ou débrancher le chargeur Ne jamais utiliser un disque à meuler au dessus de 1 1/4” (32 mm) Ø • Ne jamais utiliser une mèche au dessus de 1/8” (3,2 mm) Ø • Ne jamais utiliser le blocage de l'arbre lorsqu'on utilise l'outil • Ranger votre outil dans des endroits où la température n'excède pas 40°C • Assurez-vous que la dimension de la pince corresponde avec la taille de l'arbre de l'accessoire • Tenir les aérations propres et dégagées • Traiter et stocker les disques de meulage/tronçonnage avec précaution pour éviter de les endommager • N’utiliser jamais de disques de meulage/tronçonnage endommagés ou vibrants • Pour le montage et l’utilisation d’accessoires n’étant pas de la marque DREMEL, observer les instructions du fabricant concerné • Avant toute utilisation • assurez-vous que l’accessoire soit correctement monté et serré • vérifier manuellement que l’accessoire tourne aisément • tester l’outil à vide au moins 30 secondes à vitesse maximum dans une position de sécurité • arrêter l’outil immédiatement dans le cas de vibrations considérables ou la présence d’autres défauts et vérifier l’outil pour en déterminer la cause • ! Ne jamais utiliser un disque de tronçonnage pour le meulage latéral • Lors du meulage de métal, des étincelles se produisent ; veiller à ce que d’autres personnes et du materiau combustible ne se trouvent pas dans les environs immédiats de ce travail • Utilisier des lunettes et des gants de protection, des casques anti-bruit, un masque à poussière et des chaussures solides ; au besoin, utiliser un tablier • N'appuyez que légèrement les fils de la brosse sur la surface à travailler, car c'est avec les extrémités des fils ou des soies que le travail se fait utilement. • ! L’accessoire continue à tourner quelques temps après que l’outil ait été arrête SÉCURITÉ DE VOTRE OUTIL SANS FIL DREMEL • La batterie amovible d'un outil sans fil ne doit être rechargée qu'avec le chargeur spécifique. • N'utilisez votre outil sans fil qu'avec la batterie spécifique pour l'appareil. L'utilisation d'une autre batterie présente un risque d'incendie. Lorsque la batterie n'est pas utilisée, rangez-la à l'écart de tout objet métallique, par exemple, trombonnes, pièces de monnaie, clous, vis ou autres petits objets en métal susceptibles de mettre en court-circuit les bornes de la batterie. • Au démarrage, tenez toujours l'outil fermement à deux mains.

Utilisez exclusivement le chargeur livré avec votre outil ou bien un produit de rechange indiqué sur le catalogue ou dans ce manuel. • Ne démontez pas le chargeur et ne l'utilisez pas si celui-ci a reçu un choc violent, s'il est tombé ou s'il a été endommagé de toute autre manière. • Ne rechargez pas la batterie dans un environnement humide ou mouillé. Ne pas exposer le chargeur à la pluie ou la neige. Si le boîtier du pack batterie est fendu ou endommagé, n'insérez pas la batterie dans le chargeur. • Utilisez exclusivement la batterie rechargeable Dremel N° 785 avec le chargeur 786. • Rechargez la batterie à des températures comprises entre 0°C et 40°C. Rangez l'outil et la batterie dans des endroits où la température ne dépassera pas 40°C ou ne chutera pas en dessous de 0°C. • Lorsque la batterie est endomagée, et dans des conditions extrêmes d'utilisation et de température, les batteries contenues dans le pack batterie peuvent se mettre à couler. Si ce liquide entre en contact avec la peau, lavez tout de suite la peau avec du savon et de l'eau, puis appliquez du jus de citron ou du vinaigre. Si ce liquide entre en contact avec les yeux, rincez-les abondamment à l'eau propre pendant dix minutes au moins, puis consultez immédiatement un médecin. • Pour recharger les batteries, placez le chargeur sur des surfaces planes, ininflammables et loin de tout matériau inflammable. • L'utilisation d'un accessoire ou d'une fixation qui ne sont pas recommandés ou vendus par Dremel présente un risque d'incendie, d'électrocution ou de blessure. • Ne rechargez jamais le pack batterie à l'extérieur. RECYCLAGE DE LA BATTERIE • Ne tentez pas de démonter la batterie ou d'enlever les composants qui dépassent des bornes de la batterie. • Lorsque sa durée de vie utile est atteinte, ne jettez pas la batterie. Veuillez vous débarrasser de votre batterie dans une déchetterie prévue pour la collecte des batteries usagées, ou bien renvoyez-la à l'un des Centres Techniques Dremel (dont la liste figure sur le shéma d'entretien livré avec l'outil). UTILISATION 1. Bouton Marche / Arrêt « C » (schéma 1 ) • Mettre l'outil en marche, puis sélectionner la vitesse en poussant le levier pour atteindre la plage de vitesse désirée. • Vitesses 5.000 - 25.000 t/m • Le remplacement des accessoires s'effectue en insérant l'accessoire voulu aussi loin que possible dans la Pince porte-outil « B » (ou dans le mandrin) pour éviter tout déséquilibre et excentricité. • En tenant le Bouton du blocage d'arbre « D » enfoncé, serrez l'écrou de la Pince porte-outil « A » (ou le mandrin) à la main jusqu'à ce que la queue de l'accessoire soit serrée par la Pince « B ». En cas de besoin, utilisez la clé « E » pour resserrer l'écrou de la Pince porte-outil « A ». • Évitez tout excès de serrage sur l'écrou de la Pince porte-outil « A ». 3. Prise en mains et guidage de l'outil (voir schéma 5 ) • prise crayon pour travaux de précision (gravure) • prise couteau pour travaux durs (meulage) • prise club de golf, à deux mains, idéale lorsqu'il faut tenir l'outil parallèle à la surface de travail, par exemple en utilisant un disque à tronçonner 4. Recharge de l'outil • La batterie de l'outil rotatif tel que livré, n'est pas entièrement chargée. L'outil est équipé d'un pack batterie amovible. Veillez à charger le pack batterie avant la première utilisation. Pour obtenir les meilleurs résultats d'utilisation après la première charge, il est conseillé de charger la batterie une nuit entière. 5. Pour charger le pack batterie "H" (voir schéma 1) • Mettre l'interrupteur "C" en position "OFF". • Appuyez sur les ergots "I" situés sur les deux côtés du pack batterie et retirez le pack batterie "H" de l'arrière de l'outil comme illustré en page 2. • Alignez les repères "F2" situés sur le pack batterie avec les repères "F3" situés sur le chargeur et insérez le pack batterie "H" dans le chargeur "G". • Branchez le chargeur "G" sur une source électrique. Le voyant LED indique que la connexion effective et que le pack 25

780manual cordless_3

6.Considérations importantes sur la mise en charge • Dans les tout premiers cycles de recharge, le pack batterie ne se chargera pas à plus de 80% de sa capacité. Mais rapidement par la suite, la batterie se chargera à pleine capacité. • Le chargeur a été conçu pour effectuer une charge rapide seulement lorsque la température de la batterie se situe entre 0°C et 40°C. • Une diminution significative de l'autonomie du pack batterie après charge peut indiquer qu'il approche de sa fin de vie et qu'il devrait être remplacé. • Si vous envisagez de ne pas utiliser votre outil pendant des périodes relativement longues (un mois ou plus par exemple), il est préférable de faire fonctionner l'outil jusqu'à épuisement du pack batterie avant de le ranger. Après une longue période sans utilisation, la capacité de charge sera moindre les premiers temps mais la capacité totale sera restaurée après 2 ou 3 cycles de charge / décharge. Veillez à débrancher le chargeur pendant les périodes de non utilisation. • Si le pack batterie ne se recharge pas correctement: - Vérifiez la présence de tension à la prise en branchant un autre appreil électrique. - Vérifiez si la prise est connectée à un interrupteur lumière qui couperait l'alimentation électrique lorsqu'on éteint la lumière. - Vérifiez que les bornes du pack batterie sont propres. Si ce n'est pas le cas, nettoyez-les à l'aide d'un coton-tige et d'alcool. - Si malgré tout, la charge n'est pas satisfaisante, ramenez ou renvoyez l'outil avec le pack batterie et le chargeur à un Centre Technique Dremel pour les faire réviser (Les adresses de ces centres figurent sur le schéma d'entretien qui accompagne l'outil). Note: L'utilisation de chargeurs ou de packs batterie qui ne sont pas fournis par Dremel peut annuler la garantie CONSEILS D'UTILISATION • Toujours effectuer un essai au préalable sur matériel résiduaire afin de choisir le bon accessoire et de déterminer la vitesse optimum de votre outil • Ne pas appuyer trop fortement sur l'outil ; votre travail se réalisera par sa capacité de vitesse. • N'utiliser que les accessoires recommandés pour votre modèle par le fabricant.

VITESSE Votre Outil Rotatif Sans Fil est équipé d'un variateur de vitesse. Pour mettre l'outil en marche (ON), tournez la molette du variateur vers le numéro désiré afin de sélectionner la vitesse de travail approprié entre 5.000 et 25.000 t/m. Pour éteindre l'outil, ramenez la molette en position "0" (OFF). Pour déterminer la vitesse convenable en fonction des matériaux à travailler et le type de fraise ou d'accessoire monté sur l'outil, vous pouvez utilement vous reporter aux tableaux des pages 4, 5, et 6. Ces tableaux vous permettront de sélectionner d'un seul coup d'œil l'accessoire idéal et la vitesse optimale.

Réglages pour obtenir le nombre approximatif de tours-minute pour l'Outil Rotatif Sans Fil à Variateur de Vitesse Modèle 780.

Le polissage, et le nettoyage avec des brosses métalliques devra se faire à des vitesses qui n'excèdent pas 15.000 tr/m pour éviter d'abimer la brosse. 3. Le bois doit être coupé à grande vitesse. 4. Le fer ou l'acier devront être coupé à vitesse maximale si l'on utilise un accessoire au carbure de tungstène, mais à des vitesses inférieures si l'on utilise des fraises en acier rapide. Si une fraise en acier rapide commence à brouter, c'est généralement signe que l'outil ne tourne pas assez vite. 5. L'aluminum, les alliages de cuivre, les alliages de plomb, les alliages de zinc et l'étain peuvent être travaillés à des vitesses diverses selon le type de découpe à effectuer. La paraffine ou autre lubrifiant appliqué sur le tranchant de la fraise permet d'éviter que le matériau n'adhère sur la denture de la fraise. Pour vous aider à déterminer la vitesse optimale de travail pour différents matériaux et accessoires, nous avons élaboré une série de tableaux qui figurent sur le schéma 6 . En vous reportant à ces tableaux, vous trouverez les vitesses recommandées pour chaque type d'accessoire. Nous vous recommandons de consulter et de vous familiariser avec ces tableaux. A la limite, le meilleur moyen de déterminer la vitesse correcte pour un matériau consiste à faire un essai de quelques minutes sur une chute, même après avoir consulté les tableaux des vitesses. Vous remarquerez rapidement si c'est la vitesse lente ou rapide qui est la plus efficace en observant le comportement de l'outil et le résultat obtenu en faisant une passe ou deux à différentes vitesses. Lorsque l'on travaille sur du plastique par exemple, démarrer à vitesse lente et augmenter la vitesse jusqu'à ce que le plastique commence à fondre au point de contact. Puis réduire légèrement la vitesse pour obtenir la vitesse optimale de travail. Augmenter la pression sur l'outil n'est pas la bonne solution quand l'outil ne coupe pas à la hauteur de vos attentes. Vous devriez peut-être utiliser une fraise différente, ou affiner le réglage de la vitesse pour résoudre le problème. Mais appuyer sur l'outil constitue rarement la bonne réponse. ENTRETIEN/REPARATION • Conservez l'outil, le pack batterie et le chargeur en bon état de propreté (certains produits d'entretien et solvants peuvent endommager les parties plastiques; ces produits contiennent entre autres benzine, trichloréthylène, chlorure, amoniaque) • Une production excessive d'étincelles indique que les balais (charbons)sont usés, votre outil devrait par conséquent être confié à un centre technique d'entretien pour les remplacer. • En cas de défectuosité électrique et mécanique, apporter l'outil dans l'une des stations-service DREMEL pour réparation (les adresses figurent sur la vue éclatée livrée avec l'outil)

13. Asegure bien la pieza de trabajo. Emplee un dispositivo de fijación o una mordaza para mantener firme la pieza de trabajo; es más seguro y le permite tener ambas manos libres para manejar la herramienta. 14. No alargue demasiado su radio de accion. Evite adoptar una posición que fatigue su cuerpo; mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento. 15. Mantenga sus herramientas cuidadosamente. Mantenga sus herramientas afiladas y limpias a fin de trabajar mejor y más seguro. Observe las prescripciones de mantenimiento y las indicaciones de cambio de los accesorios. Verifique regularmente el estado de la clavija y del cable de alimentación, y en caso de estar dañados, hágalos cambiar por una persona calificada. Verifique el cable de prolongación periódicamente y cámbielo si está dañado. Mantenga las empuñaduras secas y exentas de aceite y de grasa. 16. Desenchufe la herramienta. En caso de no utilización, antes de proceder al mantenimiento, o cuando cambie accesorios tales como hojas de sierra, brocas y cuchillas. 17. Retire las llaves de maniobra. Antes de poner la herramienta en marcha asegúrese de que las llaves y útiles de reglaje hayan sido retirados. 18. Evite un arranque involuntario. No lleve la herramienta con el dedo sobre el interruptor mientras esté enchufada. Asegúrese de que el interruptor esté en posición de apagado antes de enchufar la herramienta a la red. 19. Cable de prolongación para el exterior. En el exterior, utilice solamente cables de prolongación homologados e indicados para ello. 20. Esté siempre alerta. Observe su trabajo, use el sentido común y no trabaje con la herramienta cuando esté cansado. 21. Controle si su herramienta esta dañada. Antes de usar la herramienta, verifique cuidadosamente si el funcionamiento de los dispositivos de seguridad y las otras piezas es correcto. Verifique si las piezas en movimiento no se gripan, o si alguna está dañada. Todos los componentes deben estar montados correctamente y reunir las condiciones para garantizar el funcionamiento impecable de la herramienta. Todo dispositivo de seguridad, todo interruptor o toda otra pieza dañada o defectuosa deben ser reparadas o reemplazadas de forma apropioda por una persona 55 • deténgala inmediatamente en caso de vibraciones considerables u otros defectos, y examine la herramienta para determinar su posible causa • ! Nunca utilice una muela tronzadora para amolar lateralmenteg 4. Carga de la batería • La herramienta sin cable giratoria no está cargada por completo. La herramienta está equipada con un acumulador extraíble. Asegúrese de cargar el acumulador antes de su primer uso. Para conseguir los mejores resultados en la primera carga, cargue el acumulador durante toda la noche. 1 5. Para cargar el acumulador "H” (véase gráfico ) • Ponga el interruptor "C” en la posición "OFF”. • Apriete las lengüetas de desbloqueo "I” en ambos lados del acumulador ”H” y extráigalo de la parte posterior de la herramienta, como se muestra en la página 2. • Alinee las marcas ”F2” del acumulador con las marcas ”F3” del cargador e introduzca el acumulador "H” en el cargador "G”. • Enchufe el cargador "G” a la fuente de alimentación. La luz del LED verde indica que se ha establecido la conexión y que el acumulador "H” se está cargando. En el uso habitual, el acumulador "H” precisa de un tiempo de carga de 3 horas para llegar a su capacidad máxima. • Cuando se haya completado la carga, extraiga el acumulador "H” del cargador "G”. • Alinee las marcas ”F2” del acumulador con las marcas ”F1” de la carcasa de la herramienta. Apriete las lengüetas de desbloqueo "I”, introduzca el acumulador ”H” en la parte posterior de la herramienta y suelte las lengüetas ”I" para que encajen.

6. Notas importantes sobre la carga

• El acumulador sólo admite un 80% de su capacidad máxima en sus primeros ciclos de carga. Sin embargo, después de los primeros ciclos de carga, la batería se cargará por completo. • El cargador está diseñado para cargar rápidamente la batería si la temperatura de ésta está comprendida entre 0°C y 40°C. • Una reducción sustancial en el tiempo de funcionamiento por carga puede indicar que el acumulador se acerca al final de su vida útil y que se debe sustituir. • Si prevé que no va a utilizar la herramienta durante periodos de tiempo prolongados (p. ej., un mes o más), es recomendable hacer funcionar la herramienta hasta que se descargue por completo antes de almacenar el acumulador. Después de un periodo prolongado de almacenamiento, la capacidad en la primera recarga será inferior. 57

780manual cordless_3

- Compruebe si la toma de corriente está conectada a un interruptor de luz que desactiva la energía cuando se apagan las luces. - Compruebe si los bornes del acumulador están sucios. Límpielos con un trapo de algodón y con alcohol si es necesario. - Si sigue sin conseguir una carga correcta, lleve o haga llegar la herramienta, el acumulador y el cargador a un Centro de Reparación Dremel para su reparación (las direcciones se enumeran en el gráfico de servicio que se suministra con la herramienta). Nota: El uso de cargadores o acumuladores que no venda Dremel puede anular la garantía CONSEJOS DE APLICACION • Siempre pruebe con una pieza de material inservible para escoger el accesorio correcto y determinar la velocidad de trabajo apropiada • No ejerza demasiada presión en la herramienta; deje que la velocidad haga su trabajo • Utilice únicamente los accesorios que recomienda el fabricante para su modelo. VELOCIDAD Su herramienta sin cable está equipada con un mando de control de velocidad variable. Para encender la herramienta, gire el mando hasta el número deseado para seleccionar la velocidad de funcionamiento necesaria entre 5.000 y 25.000 r.p.m. Para apagar la herramienta, gire el mando a la posición de apagado "0”.Puede consultar los gráficos de las páginas 4, 5, y 6 para establecer la velocidad adecuada en función del tipo de material con el que trabaje y del tipo de fresa u otro accesorio que se esté utilizando. Estos gráficos le permiten seleccionar rápidamente el accesorio adecuado y la velocidad más idónea. La configuración del número aproximado de revoluciones por minuto para la herramienta giratoria sin cable de velocidad variable modelo 780.

No debe aumentar la presión de la herramienta si cree que no corta correctamente. Quizás debería utilizar una fresa diferente o ajustar la velocidad para solucionar el problema. Aumentar la presión sobre la herramienta suele ser de poca utilidad.

MANTENIMIENTO/REPARACIÓN •
