GEBRUIKSAANWIJZING DC984KA DEWALT

U heeft gekozen voor een elektrische machine van DEWALT. Jarenlange ervaring, voortdurende Produktontwikkeling en innovatie makeen DEWALT tot een betrouwbare partner voor de professionele gebruiker.

Technische gegevens

		DC980	DC981	DC984	DC987	DC988
Spanning	V	12	12	14,4	18	18
Toerental, onbelast
1e versnelling	min-1	0-450	0-450	0-450	0-450	0-450
2e versnelling	min-1	0-1.400	0-1.400	0-1.400	0-1.450	0-1.450
3e versnelling	min-1	0-1.800	0-1.800	0-1.800	0-2.000	0-2.000
Aantal slagen
1e versnelling	min-1	-	0-7.650	0-7.650	-	0-7.650
2e versnelling	min-1	-	0-23.800	0-23.800	-	0-24.650
3e versnelling	min-1	-	0-30.600	0-30.600	-	0-34.000
Max. koppel	Nm	45	45	47	52	52
Boorhoudercapaciteit	mm	13	13	13	13	13
Maximum boorcapaciteit in staal/hout/steenachtige materialen	mm	13/38/-	13/38/10	13/45/14	13/50/-	13/50/16
Gewicht (zonder accu)	kg	1,6	1,7	1,7	1,6	1,7

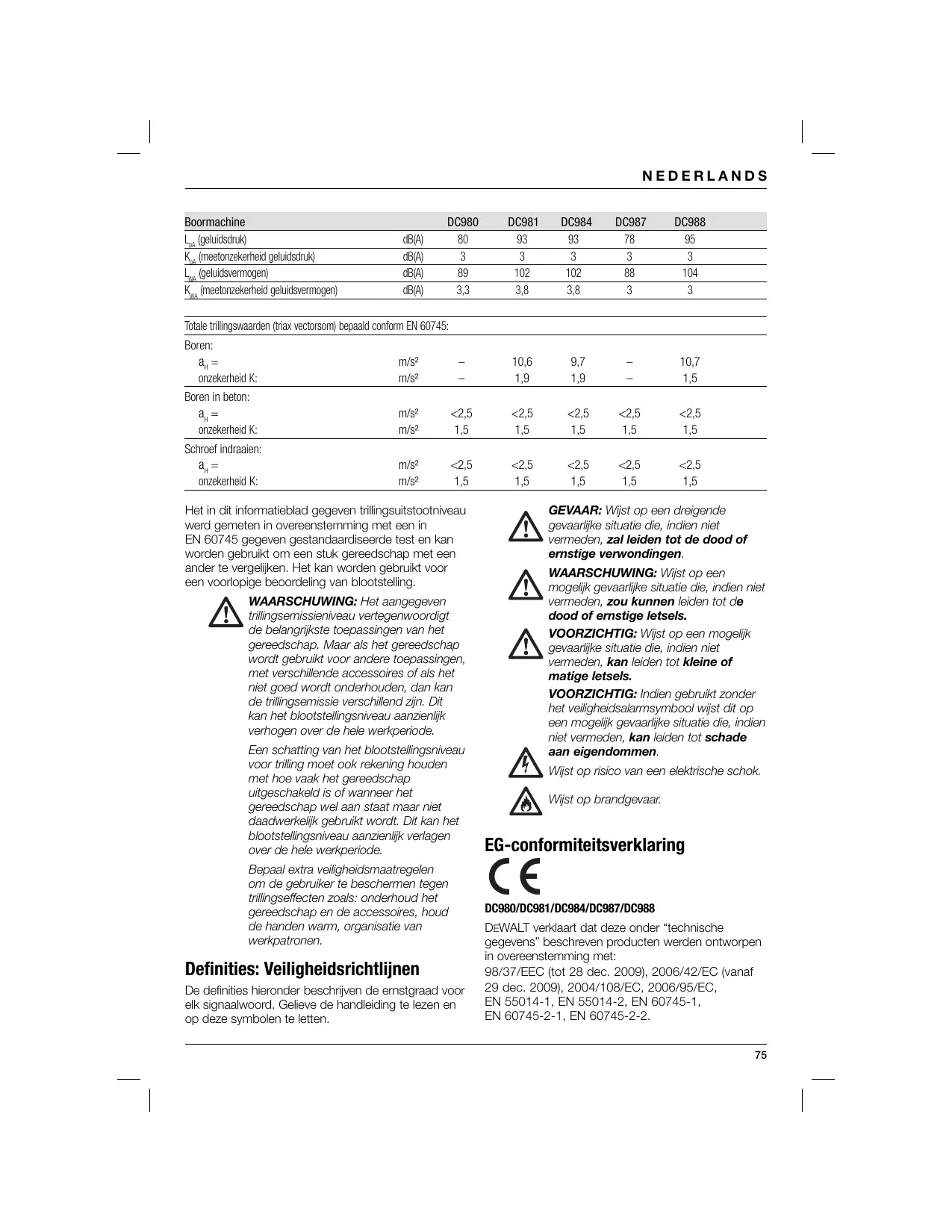

Het in dit informatieblad gevegen trillingsuitstootniveau werd gemeten in overeenstemming met een in EN 60745 gevegen gestandaardiseerde test en kan worden gebruikt om een stuk gereedschap met een ander te vergelijkden. Het kan worden gebruikt voor een voorlopige beoordeling van blootstelling.

WAARSCHUWING: Het aangegeven trillingsemissieniveau vertegenwoordigt de belangrijkste toepassingen van het gereedschap. Maar als het gereedschap worden gebruikt voor andere toepassingen, met verschillende accessoires of als het Niet goed worden onderhonden, dan kan de trillingssemissie verschillend zijn. Dit kan het bloatstellingsniveau aanzienlijk verhogen over de hele werkperiode.

Een schatting van het blootstellingsniveau voor trilling moet ook rekening houden met hoe vaak het gereedschapuitgeschakeld is of wonneer het gereedschap wel aan staat maar nicht daadwerkelijk gebrukt worden. Dit kan het blootstellingsniveau aanzienlijk verlagen over de hele werkperiode.

Bepaal extra veiligheidsmaatregelen om de gebruiker te beschemen gegen trillingseffecten zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organise van werkpatronen.

Definities: Veiligheidsrichttlijnen

De definities hieronder beschrijven de ernstgraad voor elk sigmaalwoord. Gelieve de handleiding te lezen en op deze symbolen te letten.

GEVAAR: Wijst op een dreigende gevaarlijke situatie die, indien nicht vermeden, zal leiden tot de dood of ernstige verwondingen.

WAARSCHUWING: Wijst op een möglichk gevaarlijke situatie die, indien nicht vermeden, zou kuren leiden tot de dood of ernstige letsels.

VOORZICHITG: Wijst op een möglich gevaarlijke situatie die, indien nicht vermeden, kan leiden totkleine of matige letsels.

VOORZICHITG: Indien gebrukt zonder het veiligheidsalarmsymbol wijst dit op een möglichke gevaarlijke situatie die, indien nicht vermeden, kan leiden tot schade aan eigendommen.

Wijst op risico van een elektrische schok.

Wjst op brandgevaar.

EG-conformiteitsverklaring

DC980/DC981/DC984/DC987/DC988

DEWALT verkaart dat deze onder "technische gegevens" beschreiben producten werden ontworpen in overeenstemming met:

98/37/EEC (tot 28 dec. 2009), 2006/42/EC (vanaf 29 dec. 2009), 2004/108/EC, 2006/95/EC, EN 55014-1, EN 55014-2, EN 60745-1,

EN 60745-2-1, EN 60745-2-2.

NEDERLANDS

Voor meer informatie(Int)kunt u contact opnemen met DEWALT op onderstaand adres, of(Int)kunt u dechterzijde van de handleiding raadplegen.

Ondergetekende is verantwoordelijk voor het samenstellen van het technische bestand en leegt dezeverklaring af namens DEWALT.

Horst Grossmann
Vice-president Techniek en productontwikkeling
DEWALT, Richard-Slinger-Strase 11, D-65510, Idstein, Duitsland 12.03.2008

WAARSCHUWING: Lees de instructatiehandleiding om het risico op letsel te verminderen.

Algemene veiligheidswaarschuwingen elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en instructies Indien geen gevolg aan deze aanwijzingen worden gegeven, kan dit leiden tot elektrische schok, brand of ernstig letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIESOM LATER TE RAADPLEGEN

De term 'elektrisch gereedschap' in alle onderstaande waarschuwingen verwijst aanuw elektrisch gereedschap met netvoeding (met snoer) of accugedreven (draadloos) elektrisch gereedschap.

1) VEILIGHEID VAN HET WERKGEBIED

a) Houd het werkgebied schoon en zorg voor goede verlichting. Rommelige of donkere plekken vragen om ongevallen.
b) Gebruik geen elektrisch gereedschap in een explosief-gevoelige omgeving, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap creert vonken waardoor stof of dampen vlam kunnen vatten.
c) Houd kinderen en omstandersuit de buurt tijdens het gebruik van elektrisch gereedschap.Verstrooidheid kan leiden tot verlies van controle over het gereedschap.

a) Stekkers van elektrische werktuigen mogen alleen worden gebrukt in een

geschikt stopcontact. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekkers met een geaard elektrisch werktuig. Ongemodifieerde stekkers en bijpassende stopcontacten verminderen het risico van elektrische schokken.

b) Vermijd lichaamscontact met geoarde oppervlakten zoals leidingen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken als uw lichaam geoard is.
c) Stel elektrische werktuigen nicht bloot aan regen of water. Als er water in elektrische werktuigenterechtkommen, neemt het risico van een elektrische schok toe.
d) Gebruik het snoer Niet verkeerd. Gebruik het snoer nooit om een elektrisch werktuig te verplaatsen, te slepen of de stekkeruit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe kanten of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico van een elektrische schok.
e) Als u een elektrisch werktuig buiten bedient, gebruik dan een verlengsnoer dat geschikt is voor gebruik in de open lucht. Het gebruik van een snoer dat geschikt is voor gebruik in de open lucht, vermindert het risico van een elektrische schok.
f) Indien het bedieren van een elektrisch gereedschap in een vochtigeplaats Niet kan worden vermeden, gebruik dan een voeding beschermd door een RCD (residustroomapparaat). Het gebruik van een RCD verlaagt het risico van elektrische schokken.

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk waar wat u doet en gebruik uw gezond verstand als u elektrische werktuigen gebruikt. Gebruik geen elektrische werktuigen als u moe of onder de invloed van drugs, alcohol of medicijnen bent. Een moment van onoplettendheidijdens het gebruik van een elektrisch werktuig kan leiden tot ernstig letsel.
b) Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Het gebruik van veiligheidsuitrustingen zoals een stofmasker, antislip-veiligheidsschoenen, een helm of gehoorbescherming, vermindert de kans op letsels.
c) Vermijd dat het werktuig onopzettelijk start. Zorg ervoor dat de schakelaar in de stand 'uit' is voordat u aansluit op de stroombron en/of accu bij het opnemen of verdragen van het gereedschap. Als u elektrische werktuigen met uw vinger op de schakelaar

verplaatst, of een elektrisch werktuig aansluit met de schakelaar al aan, kan dit ongevallen tot gevolg hebben.

d) Verwijder alle afstelsleutels of moersleutels voordat u het elektrische werktuig aanzet.
Een moersleutel of afstelsleutel die nog vastzit aan een draaiend onderdeel van het elektrische werktuig, kan tot letsels leiden.
e) Reik nicht te ver. Sta stevig op de grond en behoud voortdurend uw evenwicht. Hierdoor hebt u in onverwachte omstandigeden een betere controle over het elektrische werktuig.
f) Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uwaar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of langhaar hunna vastraken in bewegende onderdelen.
g) Als er hulpmiddelen zijn geleverd voor de verbinding van voorzieningen voor stofafvoer en stofverzameling, zorg dan ervoor dat ze aangesloten zijn en op de juiste manier worden gezrukt. Stofverzameling kan aan stof gerelateerde gezaren beperken.

4) HET GEBRUK EN ONDERHOUD VAN ELEKTRISCHE WERKTUIGEN

a) Forceer het elektrische werktuig Niet. Gebruik het juiste elektrische werktuig voor uw toepassing. Het gereedschap zal zichwerk better en veiliger doen gegen de snelheidwaarvoort het is bedoeld.
b) Gebruik het elektrische werktuig Niet als de schakelaar het Niet in- en uitschakelt. Elk werktuig dat Niet met de schakelaar kan worden bediend, is gevaarlijk en要去 worden gerepareerd.
c) Koppel de stekker los van de stroobron en/of accu van het elektrische gereedschap voordat u aanpassingen aanbrengt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijkkepreventie verligheidsmaatregelen verminderen het risico dat het elektrische werktuig toevallg worden geactiveerd.
d) Bewaar elektrische werktuigen die nicht worden gebruikt buiten het bereik van kinderen en LAST mensen die nicht vertrouwd zijn met het elektrische werktuig of met deze instructies het elektrische werktuig Niet gebruiken. Elektrische werktuigen zijn gevaarlijk in de handen van onervaren gebruikers.
) Onderhoud elektrische werktuigen. Controller op foutieve uitlijing of

vastlopen van beweegbare delen, gebroeken onderdelen of een andere omstandigheid die de werking van het elektrische werktuig kan beinvloeden. Als het elektrische werktuig beschadigd is, staat dit dan repareren voordat u het gebruikt. Veel ongevallen wordenverooraakt door slecht onderhoven elektrische werktuigen.

f) Houd zaagwerktuigen scherp en schoon.
Goed onderhonden zaagwerktuigen met scherpe zaagkanten zullen minder nsel vastlopen en zich makkelijker te gebruiken.
g) Gebruik het elektrische werktuig, hulpstukken e.d. overeenkomstig deze instructies en houd waar bij rekenting met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische werktuig voor handelingen die afwijken van die waarvoort het werktuig bedoeld is, zou een gevaarlijke situatie tot gezolg hunnen hebben.

5) GEBRUIK EN ONDERHOUD VAN WERKTUIGEN OP ACCU

a) Herlaad alleen met de lader die worden vermeld door de fabrikant. Een lader die geschicht is voor een bepaalde soort accuset kan leiden tot een brandrisico als dele da Iader worden gebruikt met een andere accuset.
b) Gebruik elektrische werktuigen alleen met speciaal waarvoort bestemde accusets. Gebruik van een andere accuset kan een risico op verwondingen en brand tot gevolg hebben.
c) Wanner de accu Niet worden gebruikt, houd die dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding kuren makes van de enepool maar de andere.Het kortsluften van de polen van de batterij kan leiden tot brandwonden of brand.
d) Wanner de accu onjuist worden gebruikt, kan vloeistof uit de accu weglekken. Vermijd contact met deze vloeistof. Als er per ongeluk contact ontstaat, spoel dan af met water. Raadpleeg een arts wanner de vloeistof in contact kommt met de ogen. Vloeistof die uit de accu lekt, kan irritatie of brandwonden veroorzaken.

6) SERVICE

a) Laat uw elektrische werktuig onderhouden door een erkende onderhoudsmonteur die alleen identieke verrangingsonderdelen gebrukt. Hiermee worden de verilgheid van het elektrische werktuig gewaarborgd.

Veiligheidswaarschuwingensnoerloze schroef-/(klop)boormachine

• Draag oorbescherming bij impactboren.
  Blootstelling aan lawaai kan leiden tot gehooorverlies.
• Gebruik de zijhandgrepen die bij dit gereedschap werden geleverd. Als u de contrôle over het apparatusat verliest, kut u verwondingen oplopen.
• Houd het gereedschap vast bij de geisoleerde grijpvlakken wanner u een karwei uitvoert waar bij het zaaggereedschap in aanraking kan komen met verborgen snoeren of zich eigend snoer. Wanner een hulpstuk een stroomdraad raakt, kunnen de metalen delen van het elektrische gereedschap onder stroom komen te staan en kan de gebruiker een schok krijgen.

Markeringen op gereedschap

Lees voor gebruik de gebruiksaaanwijzing.

POSITIE VAN DATUMCODE

De datumcode, die ook het�k van fabricage bevat, staat gedrukt op het oppervlak van het omhulsel dat de bevestigingsverbinding vormtussen het gereedschap en de accu!

Voorbeeld:

2009 XX XX

Fabricagejaar

Restrisico's

De volgende risico's zijn inherent aan het gebruik van boorhamers:

• verwonding door het aanraken van roterende delen of the hete delen van de machine

Ondanks de van toepassing zijnde
veiligheidsvoorschriften en het aanbrengen van
beveiligingen blijven bepaalde restrisico's aanwezig.
Dit+zijn:

• Gevaar voor gezoorbeschadiging.
• Gevaar voor klemmen van de vingers bij het verwisselen van het accessoire.
• Gezondheidsrisico door het inademen van stof, met name bij he

Belangrijke veiligheidsinstrumenties voor alle acculaders

BEWAAR DEZE INSTRUCTIES: Deze handleiding bevat belangrjike veiligheids- en bedieningsinstructures voor de acculaders DE9116/DE9135.

• Lees voor gebruik van de accu en lader eerst alle instructies en waarschuwingen op de lader, de.accuset en op het product waarin de.accuset worden gebruikt.

GEVAAR: Elektrocutiegevaar. 230 volt is aanwezig op de laadterminals. Niet sondernen met geleidende voorwerpen. Dit kan leiden tot elektrische schokken of elektrocutie.

WAARSCHUWING: Elektrocutiegevaar.
Zorg dat er geen vloeistof in de werklamp/lader binnendringt. Dit kan leiden tot elektrische schokken.

VOORZICHITG: Risico op brandwonden. Laad, om het risico op letsel te beperken, uitsluitend oplaadbare batterijen van DEWALT op. Andere typen accu's kuren barsten. Dit kan leiden tot lichamelijk letsel en schade.

VOORZICHITG: Als de lader is aangesloten op de voedingsbron, kannen de blootfigende contactpunter in de lader onder bepaalde omstandigheden kortsluten onder invloed van vreemd materialaal. Vreemde geleidende materialen, waaronder, maar Niet beperkt tot, staalwol, aluminiumfolie of een openhoping van metaaalhoudende deeltjes, moeten uit de buurt van openingsen in de lader worden gehouden. Koppel de lader altijd los van de voedingsbron als er geen.accuset in zit. Ontkoppel de lader voordat u deze reinigt.

• Probeer de accuset NIET op te laden met andere laders dan de laders in deze handleiding. De lader en de accuset zich specifikiek op elkaar afgestemd.
• Deze laders zichniet bedoeld voor ander gebruik dan het opladen van DEWALT herlaadbare accu's. Bij andere toepasseningen bestaat risico op brand, elektrische schokken of elektrocutie.
  Stel de lader Niet bloot aan regen of sneeuw.

• Trek de stekker Niet los aan het snoer wanner u de lader ontkoppelt. Zo beperkt u het risico op beschadiging aan stekker en snoer.

• Plaats het snoer zo dat niemand erop kan stappen of erover kan struikelen, of het snoer op een andere andere manier kan beschadigen.

• Gebruik geen verlengsnoer, tenzij dit=echt moodzakelijk is. Gebruik van een verkeerd verlengsnoer kan leiden tot risico op brand, elektrische schokken of elektrocutie.

• Plaats geen voorwerpen op de lader en plaatds de lader Niet op een zicht oppervlak. Hierdoor kan den de ventilatieopeningen geblokkeerd raken, wat kan leiden tot extreemo hoge interne temperaturen. Houd de lader verwijdend van warmtebronnen. De lader wordt geventileerd via groeven aan de boven- en onderkant van de behuizing.

• Gebruik de lader nicht als het snoer of de stekker beschadigd is - verwang deze in dat geval direct.

• Gebruik de lader nicht als er hard tegenaan is gestoten, als hij is geallen of op enigerlei wijze is beschadigd. Ga ermee maar een erkend reparatiepunt.

Haal de lader Niet uit elkaar; ga ermee maar een erkend reparatiepunt wanner onderhoud of reparatie nodig is. Als de lader verkeerd in elkaar worden gezet, kan dit leiden tot risico op brand, elektrische schokken of elektrocutie.

Haal de stekker van de lader uit het stopcontact voordat u deze reinigt. Zo beperkt u het risico op elektrische schokken. U verminder dit risico Niet door de accuset te verwijderen.

• NOOIT proberen twee laders samen te verbinden.

• De lader is ontworpen om te functioneren met de standaard 230V huishoudelijk stroomvoorziening. Probeer het toestel Niet te gebruiken met een andere spanning. Dit geldt nicht voor de lader van het apparaat.

BEWAAR DEZE INSTRUCTIONS

Laders

De DE9116 is geschikt voor DEWALT NiCd en NiMH accu's in het bereikCUSen 7,2V en 18 V.

De DE9135-lader werkkt met NiCd, NiMH- of Li-ion-batterijen van 7,2 - 18 V.

Deze laders vereisen geen aanpassing en+zijn ontworpen om er zo eenvoudig möglichm mee te kunnen werken.

Laadprocedure

GEVAAR: Elektrocutiegevaar. Er is 230 volt aanwezig op laadstations. Niet sonderen met geleidende voorwerpen. Risico van elektrische schok of elektrocutie.

1. Sluit de lader (12) aan op een geschikt stopcontact voordat u de accuset erin plaatst.
2. Plaats de accuset in de lader. Het rode (oplaad-) lampje za doorlopend knipperen om aan te Geven dat het oplaadproces begonnen is.
3. Als het rode AAN-lampje continu blijft branden, is het opladen voltooid. De accu is volledig opgeladen en mag onmiddelijk worden gebruikt of in de lader blijven.

Oplaadproces

In onderstaande babel staat aangegeven hoe u uit de oplaadindicatoren kurz afleiden in welt stadium van het opladen de accu zich bevindt.

De automatische verversingsmodus zal de individuèle cellen in de accuset gelijskachelen of balanceren op het piekvermögen van de accu. De accuset dient wekelijks bijgeladen te worden, of wanner de accu Niet langer de gebruikelijkke capaciteit levert.

Om de accuset bij te laden,plaatst u de accu op de gebruikelijkme manier in de lader. Laat de accuset ten minste 8uur in de lader.

Hete/koude accuvertraging

Als de lader een accu detecteert die te heet of te koud is, begint de lader automatisch een hete/koude accuvertraging, waar bij het opladen vertraagd worden totdat de accu een geschikte temperatuur hebft bereikt. De lader schakelt dan automatisch over op de acculaadmodus. Hiermee worden een maximale levensduur van de accu gegarandeerd.

BESCHERMING TEGEN VOLLEDIGE ONTLADING

Wanneer de accuset zich in het werktuig bevindt, is\ deze beschermd gegen volledige ontlading

Belangrijke veiligheidsinstrumenties voor alle accusets.

Wanner u vervangingsaccusets besteld, zorg er dan voor dat u het catalogusnummer en de spanning vermeldt. Raadpleeg de tabel achteraan deze handleiding voor de compatibiliteit van laders en.accusets.

De accuset is nicht volledig opgeladen wanner die uit de verpakking kommt. Vooraleer u de accuset en de lader gebruikt, dient u de volgende veiligheidsinstructies te lezen. Volg daarna de beschreiben oplaadprocedure.

LEES ALLE INSTRUCTIES

• Gebruik geen elektrisch werktuig in een explosieve omgeving, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Door de batterij in de lader teplaatsen of eruit te halen können stof of dampen ontvlammen.
• Laad de accusets enkel in DEWALT laders.
• GELIEVE NIET met water of andere vloeistoffen te besprenkelen of hierin onder te dompelen.
• Het werktuig en de accuset Niet opbergen of gebruiken in ruimtes waar de temperatuur 40^ C (105^) kan bereiken of overschrijden (zoals buitenloodsen of metalen gebouwen in de zomer).

GEVAAR: Elektrocutiegevaar. Probeer nooit een accu te openen, om welke reden dan ook. Als het omhulsel van de.accuset gebarsten of beschadigd is,plaats deze nicht in de lader.Dit kan leiden tot elektrische schokken of elektrocutie.Beschadigde accusets moeten terugbezorgd worden aan de klantendienst voor recyclage.

WAARSCHUWING: Probeer nooit een accu te openen, om welke reden dan ook. Als het omhulsel van de accuset gebarsten of beschadigd is,plaats deze nicht in de lader. Gelieve de accuset nicht samen te drukken, te latent vallen of te beschadigen. Gebruik geen accuset of lader die een zware klap hebft gekreten, gevallen is, overreden is of beschadigd is op welke manier dan ook (bv. doorboard met een spijker, gereakt met een hamer, platgetrapt). Beschadigde accusets要去en teruggebracht worden maar het reparatiepunt voor recyclage.

VOORZICHTG: Wonneer het werktuig Niet gebruikt worden,plaats het dan op zich zijkant op een stabiele ondergrond waar niemand er kan

over struikelen of vallen. Sommige werktuigen met grote accusets staan rechtop op de accuset, waardoordezemakkelijk omver kan vallen.

SPECIFIEKE VEILIGHEIDSINSTRUCTIES VOOR NIKKEL CADMIUM (NiCd) OF NIKKEL METAAL HYDRIDE (NiMH)

• Verbrand de.accuset Niet, ook al is deze ernstig beschadigd of totaal versleten. De accuset kan ontploffen in vuur.
• Er kan eenklein vloeistoflek optretenuit de accuset bij extreem gebruik of extreme temperature. Dit wijst Niet op een probleem.

Als de buitenste gegel darüber gebroken is:
a. en de batterijvloeistof raakt uw huid, was de dan onmiddelijk met zoep en water geduren verschillende Minutes.

b. en de batterijvloeistof komt in uw ogen terecht, spoel deze dan met schoon water gedurende minimaal 10 Minutes uit en Zoek onmiddelijk medische hulp. (Medische opmerking: de vloeistof is 25 - 35% oplossing van kaliumhydroxide.)

SPECIFIEKE VEILIGHEIDSINSTRUCTIES VOOR LITHIUM-ION (LI-ION)

• Verbrand de.accuset nicht, ook alsdezereinstig beschadigd is of volledig versleten. Deaccuset kan ontploffen in vuur. Erontstaan giftige dampen en materialen wanner lithium-ion accusets verbrand worden.
• Als de batterij-inhoud in contact kommt met de huid, was deze onmiddelijk met milde zeep en water. Als de batterij-inhoud in de ogen terecht kommt, spoel water over het open oog gedurende 15 minutes of totdat de irritatie stopt. Indien medische hulp moodzakelijk is: de elektrolyt is samengesteld uit een mengeling van vloebare organische carbonaten en lithiumzouten.
• De inhoud van geopende batterijcellen kan irritatie bij ademhaling veroorzaken. Zorg voor frisse lucht. Als de symptomen blijven aanhonden, schakelt u het Beste medische hulp in.

WAARSCHUWING: Risico op brandwonden. Batterijvloeistof kan ontvlambaar zich als alles deze blootgesteld worden aan vonden of vlammen.

Accudop (afb. B)

Een beschemende accudop worden meegeleverd om de aansluitpunten van een losgekoppelde accu te bedekken. Zonder de beschermdop zouden losese metalen voorwerpen de aansluitpunten können

kortsluiten, wat leidt tot een brandrisico en schade aan de accu veroorzaakt.

1. Verwijder de beschermende accudop voordat u de accuset in de lader of het apparaat plaatst.
2. Plaats de beschermdop onmiddelijk op de aansluitpunten nadat u de accu uit de lader of het werktuig hebt verwijderd.

WAARSCHUWING: Zorg dat de beschermende accudop op+zijn plaatstit voordat u een losgekoppelde accuoppakt of opbergt.

Accuset (afb. A)

ACCUTYPE

De DC987 en DC988 werken op accusets van 18.

De DC984 werk op accusets van 14,4.

De DC980 en DC981werken op accusets van 12.

Lees voor gebruik de gebruiksaaanwijzing.

Accu opladen.

Accu opgeladen.

Accu beschadigd.

Hete/koude accuvertraging.

Niet sonderen met geleidende voorwerpen.

Beschadigde accusets nicht opladen.

Uitsluitend gebruiken in combinatie met accusets van DEWALT, andere können openbarsten en tot lichamelijk letsel en schade lijden.

Niet bootstellen aan water.

Zorg dat beschadigde snoeren meteen verwangen worden.

Alleen opladen tussen 4^ en 40^ .

Denk aan het milieu wanner u de accuset weggooit.

Verbrand de NiMH, NiCd+ en Li-Ion accusets nicht.

Laadt NiMH en NiCd accu's op.

Laadt Li-Ion accusetops.

Raadpleeg de technische informatie voor de oplaadtijd.

Inhoud van de verpakking

De verpakking bevat:

1 Snoerloze schroef-/(klop) boormachine
1 Oplader
1 accuset (K- en A1-, B1-, L1-modelen)
2 accusets (KKA-, KB-, KL- en K2-modellen)
1 Zijhandgreep (DC987KL/DC988KL)
1 Transportkoffer
1 Handleiding
1 Onderdelentekening

• Controller de machine, losse onderden en accessoires op transportschade.
• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine.gaat werken.

Beschrijving (fig. A)

WAARSCHUWING: Breng nooit
veranderingen aan het elektrisch
gereedschap of enig onderdeel waarvan

NEDERLANDS

aan. Dit kan schade of lichamelijk letsel tot gevolg hebben.

BEOOGD GEBRUK

Uw (slag)boormachine is ontworpen voor professioneel boren en om schroeven in- enuit te draaien.

NIET gebruiken in vochtige omstandigheden of in denabijheid van brandbare vloeistoffen of gassen.

Deze boren zich professionele elektrische gereedschappen. HOUD het gereedschap uit de buurt van kinderen.Toezicht is vereist wanner dit gereedschap worden gebruikt door onervaren personen.

1 Schakelaar voor elektronisch regelbaar toerental
2 L/R-schakelaar
3 Snelspanboorhouser/automatische spindelblokkering
4 Keuzeschakelaar boren/klopborenInsteling voor koppel en boorstand
5 Instelringpositions
6 Mechanische toerenomschakelaar
7 Schroefbithouder
8 Handgreep
9 Zijhandgreep (DC987/DC988)

10 Accu

11 Accu-vergrendelingsknoppen
12 Oplader
13 Oplaadindicatie (rood)

De elektrische motor werk voor slechts eén spanning ontworpen. Controller.altijd of de spanning van de accuset overeenstemt met de spanning op de kenplaat. Zorg ook dat de spanning van uw lader overeenkomt met die van uw netspanning.

Uw DEWALT-lader is dubbel geisoleerd in overeenstemming met EN 60335; er is waarom geen aardingsdraad nodig.

Indien het voedingssnoer beschadigd is,要去 het worden verrangen door een speciaal vervaardigd snoer dat verkrijgbaar is via de onderhoudsafdeling van DEWALT.

Een verlengsnoer gebruiken

Gebruik geen verlengsnoer, tenzij absoluut moodzakelijk. Gebruik een goedgekeurd verlengsnoer dat geschikt is voor de stroomtoevoer van uw lader (zie technische gegevens). De minimumafmeting van de geleider is 1mm^2 ; de maximumlengthe is 30m

Wanner het verliengsnoer op een haspel zit, rol het snoer dan helemaal af.

De automatische spindelblokkering worden bij het uitschaken van de boormachine geactiveerd. De kraag kan gemakkelijk met een hand worden gedraaid verwijl met de andere hand de boormachine worden vastgehonden.

Monteren en instellen

WAARSCHUWING: vór montage en aanpassing moet u altijd de accu verwijderen. Schakel het werktuig altijduit voordat u de accu aanbrengt of verwijdert.

WAARSCHUWING: gebruik alleen de accusets en laders van DEWALT.

Plaatsen en verwijderen van een boortje of schroevedraaierbit (fig. A & C)

• Open de boorhouser door de kraag (15) linksom te draaien en plaats het boortje of schrovevedraaierbit.
• Plaats het boortje of de schroevedraaierbit zo ver mogetijk in de boorhouser. Trek het boortje of de bit daarnaieterserug.
• Klem het boortje of de bit stevig vast door de kraag rechtsom te draaien.
• Verwijder het boortje of de bit in omgeekerde volgorde.

Kiezen van de boorstand of instellen van het koppel (fig. D)

De instelring kent een groot,aantal verschillende posities voor het afstemmen van het koppel op de gebruekte schroeven en het materiaal van het werkstuk. Voor instelling van het koppel,zie «In- en uitdraaien van schroeven'.

• Kies de gewenste boorstand of het juiste koppel door de insteling (5) te verdraaien tot het betreffende symbol of positienummerrecht gegenover de individatie (16) op het motorhuis staat.

DC981/DC984/DC988

De klopboormachines haben twee verschillende functies:

Boren:

boren in staal, hout en kunststoffen

Klopboren: boren in steen en beton

L/R-schakelaar (fig. E)

• Selecteer de draairichting (linksom of rechtsom) door hetverschuiven van de L/R-schakelaar (2), zoals afgebeeld (zie de pijlen op de machine).

WAARSCHUWING: Wijzig de draairichting uitsluitend als de machine volledig stilstaat.

Mechanische toerenomschakelaar (fig. F)

Uw machine is uitgerust met een mechanische toerenomschakelaar (6) waarmee de verhouding:tussen toerental en koppel kan worden gewijzigd.

1 lage snelheid/hoog koppel
2 middelhoge snelheid/middelhoog koppel
3 hoge snelheid/laag koppel

Meer informatatie over de toerentallen vindt u in de technische gegevens.

WAARSCHUWING: Verdraai de schakelaar Niet bij volle belasting of tijdens het gebruik.

Aanwijzingen voor gebruik

WAARSCHUWING:

• Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften.
• Let op de eventuel aanwezige gas-, water- en elektricateitsleidingen.
• Forceer de machine nicht.

In- en uitschakelen (fig. A & E)

• Druk op de schakelaar (1) om de machine te starten. Het toerental van de machine worden bepaald door de druk die op de schakelaar wordenuitgeoefend.
• Stop de machine door de schakelaar los te lately.
• Schuif de L/R-schakelaar (2) in de middenstand om de machine in de UIT-stand te blokkeren.

In- en uittdraaien van schroeven (fig. A)

• Selecteer de gewenste draairichting met de L/R-schakelaar (2).
• Zet de insteling (4) in pos. 1 (laag koppel) en draai de schroef in het werkstuk.
• Indien de slipkoppeling te vroeg worden geactiveerd, stel dan met behulp van de ring een hoger koppel in.

Boren (fig. A)

• Kies de boorstand met behulp van de instelring (4).
• Selecteer de draairichting rechtsom.

Boren in metaal

• Gebruik een smeermiddel bij het boren in metaal (behalte voor gietijzer en koper).

Boren in hout

• Gebruik een boortje van een geschikt type.

Uw dealer verstrekt u graag de nodsige informatatie over de juiste accessoires.

ONDERHOUD

Uw DEWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.

• De lader kan nicht worden onderhonden. Er zijn geen onderdelen in de lader die door de gebruiker können worden onderhonden.

Smering

Uw elektrisch gereedschap behoeft geen extra smering.

Reinigen

WAARSCHUWING: Blaas vuil en stof met droge lucht uit de behuizing als vuil zich zichtbaar opstapelt in en rond de ventilatieopeningen. Draag goedgekeurde oogbescheming en goedgekeurd stofmasker bij het uitvoeren van deze procedure.

WAARSCHUWING: Gebruik nooit oplosmiddelen of andere ruwe chemicalien voor het reinigen van de Niet-metalen onderdelen van het werktuig. Deze chemicalien kuren de materialen die in deze onderdelen gebruikt worden, verzwakken. Gebruik een doek enkel bevochtig met water en zachte zeep. Laat nooit vloeistof in het gereedschap lopen en dompel nooit enig deel van het gereedschap onder in vloeistof.

SCHOONMAAKINSTRUCTIES VOOR DE LADER

WAARSCHUWING: Schokgevaar. Haal de stekker van de lader uit het stopcontact voordat u het apparaat reinigt. Verwijder vuil en vet met een doek of zachte, Niet-metalen borstel van de buitenkant van de werklamp/lader. Gebruik geen water of schoonmaakmiddel.

Optionele hulpstukken

WAARSCHUWING: Omdat hulpstukken, behalte die van DEWALT, nicht+zijn getest in combinatie met dit product, kan het gebruik van dergelijke hulpstukken gevaarlijk,zijn. Om het risico van letsel te beperken, mogen bij dit productuitsluitend accessoires worden gebruikt die zich aanbevolen door DEWALT.

Raadpleeg uw dealer voor nadere informatie over de geschikte hulpstukken en accessoires.

Milieubescherming

Apare inzameling. Dit product mag nicht bij het normale huishoudafval worden gegood.

Als u op een dag merkt dat uw DEWALT product verrangen moet worden of dat u het verder Niet=kunt gebruiken,gooi het dan Niet bij het huishoudafval. Dit product moet afzonderlijk ingezameld worden.

Apane inzameling van gebrukke producten en verpakkingen maakt recycling en hergebruik van materialen möglichk. Hergebruik van gerecycleerde materialen helpt milieuuervuiling te voorkomen en verminder de vraagaar grondstoffen.

Plaatselijke voorschriften bepalen möglich een aparte inzameling voor elektrische producten, in containerparken of bij de verkoper wanner u een新产品 product koopt.

DEWALT beschikt over een gebouw voor de verzameling en recyclage van DEWALT producten die het einde van hun levensduur hebben bereikt. Om van deze Dienst gebruik te make,(Intk u uw product terugbrengen aan elk erkende reparateur die hem voor ons za inzamelen.

U kurz de dichtstbijzijnde erkende reparateur vinden door contact op te nemen met uwplaatslijke DEWALT kantoort op het adres dat in deze handledieing staat. Of u kurz een lijst met erkende DEWALT reparateurs en alle gegevens over ons herstellingsdienst en contactinformatie vinden op www.2helpU.com.

Herlaadbare accu

Deze duurzame accu moet herladen worden als hij nicht krachtig genoeg blijtijdens het uitvoeren van klussen die waaroor vlot verliepen. Aan het einde van zich technische levensduur dient u dit werktuig weg te gooien met respect voor het milieu:

• Gebruik de accu helemaal op en verwijder deze verwolgensuit het werktuig.
• Li-Ion, NiCd en NiMH cellen zijn recycleerbaar. Breng ze maar uw dealer of eenplaatselijk recyclagecentrum. De ingezamelde accu's worden gerecycleerd of op de correcte manier weggegooid.

GARANTIE

30 DAGEN GEEN RISICO TEVREDENHEIDSGARANTIE

Indien uw DEWALT-machine, om welke reden dan ook, Niet geheel aan uw verwachtingen voldoet, brengt u de machine dan compleet Zoals bij de aankoop en binnen de 30 dagen terug maar het erkend DEWALT verkooppunt waar u het toestel heeft gekocht, samen met uw aankoopbewijs. U ontvangt een nieuw toestel of het aankoopbedrag worden terugbetaaald.

- EEN JAAR Gratis SERVICECONTRACT

Als u onderhoud of service nodig hebt voor uw DEWALT werktuig binnen de 12 maanden na uw aankoop, za dit gratis worden geleverd bij een bevoegde DEWALT reparateur. U dient een aankoopbewijs voor te leggen. Dit omvat werkuren en vervangingsonderdelen voor elektrisch gereedschap. Dit omvat geen toebehoren.

EEN JAAR VOLLEDIGE GARANTIE

Als uw DEWALT product gebreken vertoont die te wijten�n aan slechte materialen of vakmanschap binnen 12 maanden na aankoop, garanderen wij dat we alle defectieve onderdelen gratis zullen verrangen of, maar onze keuze, de eenheid Gratis zullen verrangen mits:

• Het product Niet verkeerd werden gebruikt.
• Onbevoegde Personen nicht getracht haben herstellungen uit te voeren.
• Bewijs van aankoop is geleverd. Deze garantie worden aangeboden als een extra voordeel en vomt een aanvulling op de wettelijkke rechten van klanten.

Voor het adres van uw dichtstbijzijnde erkende DEWALT reparateur verwijzen weaar het telefoonnummer op dechterijde van deze handleiding. Of u kunt een lijst met bevoegde DEWALT reparateurs en allegeveens over onsze herstellingsdienst en contactinformatie vinden op www.2helpU. com.

OPPLADBAR BOREMASKIN/SKRUTREKKER/ SLAGBOREMASKIN DC980/DC981/DC984/ DC987/DC988

Gratulerer!
