GEBRUIKSAANWIJZING DW960K-2 DEWALT

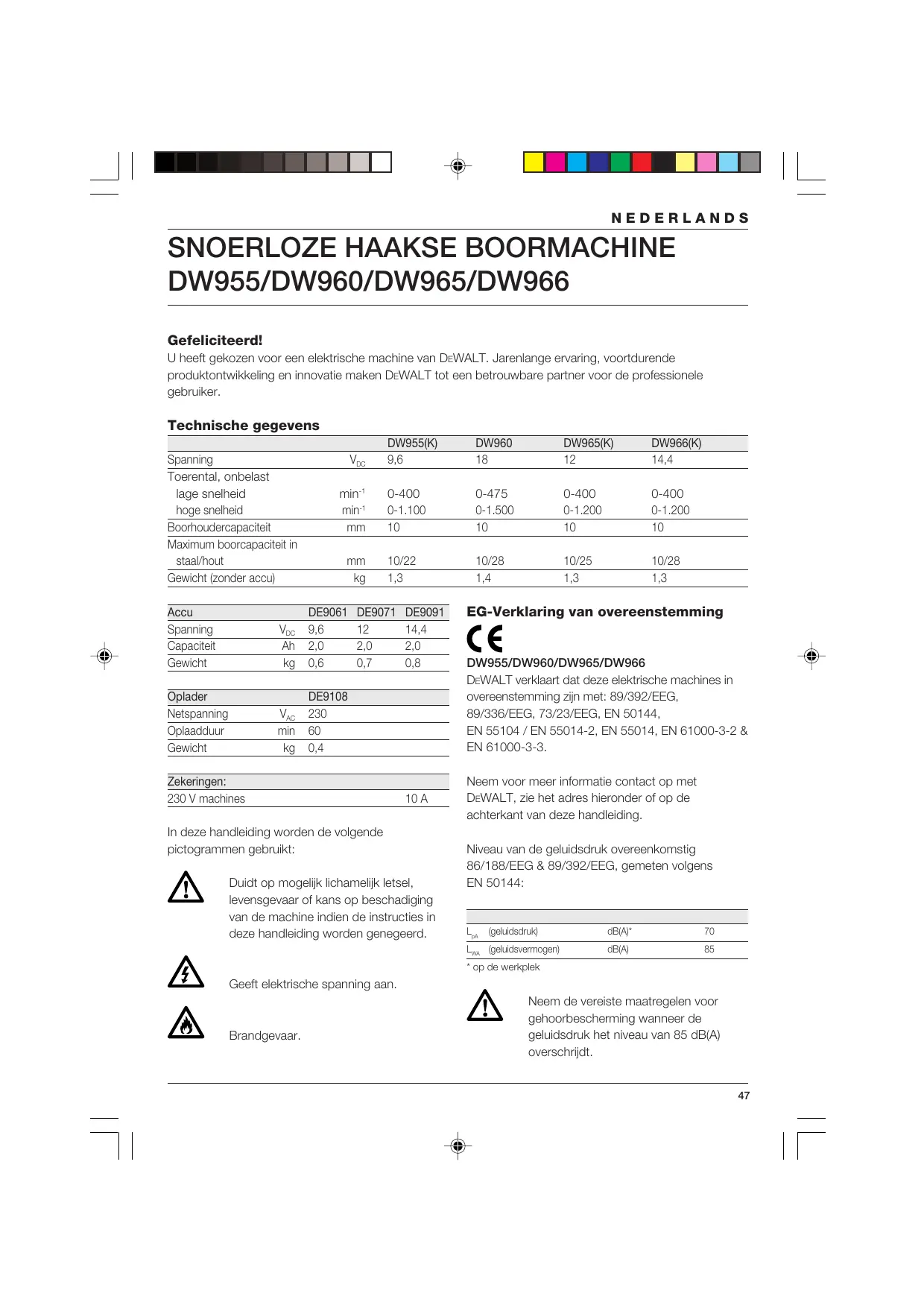

DW955/DW960/DW965/DW966 Gefeliciteerd! U heeft gekozen voor een elektrische machine van DEWALT. Jarenlange ervaring, voortdurende produktontwikkelng en innovatie maken DEWALT tot een betrouwbare partner voor de professionele gebruiker. Technische gegevens DW9551K) DW960 DW965(K) DW966(K) Spanning Ve 26 18 12 144 Toerental, onbelast lage snelheid min 0-400 0-475 0-400 0-400 hoge snelheid min! __ 0-1.100 0-1.500 0-1.200 0-1.200 Boorhoudercapaciteit mm 10 10 10 10 Maximum boorcapaciteit in staal/hout mm 10/22 10/28 10/25 10/28 Gewicht (zonder accu) kg 1,3 14 13 13 ACcu DE9061 DE9071 DE9091 EG-Verklaring van overeenstemming Spanning Ve 96 12 144 Capaciteit Ah 20 20 20 C € Gewicht kg 06 0,7 0,8 DW955/DW960/DW965/DW966 DEWALT verklaart dat deze elektrische machines in Oplader DE9108 overeenstemming zin met: 89/392/EEG, Netspanning Vie 230 89/336/EEG, 73/23/EEG, EN 50144, Oplaadduur min 60 EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 & Gewicht kg 0,4 EN 61000-3-3. Zekeringen: Neem voor meer informatie contact op met 230 V machines 10A DEWALT, zie het adres hieronder of op de In deze handleiding worden de volgende pictogrammen gebruikt ÂA Duidt op mogelik lichamelik letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genegeerd. À Geeft elektrische spanning aan Brandgevaar achterkant van deze handleiding. Niveau van de geluidsdruk overeenkomstig 86/188/EEG & 89/392/EEG, gemeten volgens EN 50144: D Geudsdu En 70

op de werkplek ÂA Neem de vereiste maatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB{A) overschridi. (gelidsvemogen) GBA E

NEDERLANDS Gewogen kwadratische gemiddelde waarde van de versnelling overeenkomstig EN 50144: <25 ms Director Engineering and Product Development Horst GroBmann À pra DEWALT, Richard-Klinger-StraBe 40, D-65510, Idstein, Duitsland Neem bij het gebruik van elektrische machines altid de plaatselik geldende veiligheidsvoor- schriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees ook onderstaande instructies aandachtig door voordat u met de machine gaat werken. Bewaar deze instructies zorgvuldig! Algemeen 1 Zorg voor een opgeruimde werkomgeving Een rommelge werkomgeving leidi tot ongelukken. 2 Houd rekening met omgevingsinvloeden Stel elektrische machines niet bloot aan vocht Zorg dat de werkomgeving goed isvericht. Gebruik elektrische machines niet in de buurt van brandbare vloeistoffen of gassen. 3 Voorkom een elektrische schok Vermijd lichamelik contact met geaarde voorwerpen (bi. buizen, radiatoren, fomuizen en koekasten). Onder extreme werkomstandighecen (bi. hoge vochtigheid, ontwikkeïng van metaalstof, enz.) kan de elektrische veligheid door een scheidingstransfommator of een aardlek-(F1-) schakelaar voor te schakelen, verhoogd worden. 4 Houd kinderen uit de buurt Laat andere personen niet aan de machine of het verlengsnoer komen. Onder 16 jaar is supervisie verplicht. 5 Berg de machine veilig op Berg niet in gebruik zinde elektrische machines op in een droge, afgesloten ruimte, buiten het bereik van Kinderen. 6 Draag geschikte werkkleding Draag geen wide keding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Draag bi het werken buitenshuis bij voorkeur rubberen werkhandschoenen en schoenen met profielzolen. Houd lang haar bijeen: 7 Draag een veiligheidsbril Gebruik ook een gezichts- of stofmasker bij werkzaamheden waarbi stofdeelties of spanen vrikomen: 8 Let op de maximum geluidsdruk Neem voorzorgsmaatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt 9 Klem het werkstuk goed vast Gebruik klemmen of een bankschroef om het werkstuk te fixeren. Dit is veilger, bovendien kan de machine dan met beide handen worden bediend. 10 Zorg voor een veilige houding Zorg altid voor een juiste, stabiele houding, 11 Blijf voortdurend opletten Houd uw aandacht bij uw werk. Ga met beleid te werk. Gebruik de machine niet als u niet geconcentreerd bent. 12 Verwijder sleutels of hulpgereedschappen Controleer véér het inschakelen altid of sleutels en andere hulpgereedschappen zin verwiderd. 13 Gebruik de juiste machine Het gebruik volgens bestemming is beschreven in deze handieiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt beter en veilger indien u deze gebruikt voor het beoogde doël. Waarschuwing! Gebruik ter voorkoming van lichamelik letsel uitsluitend de in deze gebruiksaanwizing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend voor het beoogde doel. 14 Onderhoud de machine met zorg Houd de machine schoon om beter en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires. Controleer regelmatig het snoer en lat dit bi beschadigingen door een erkend DEWALT Service-center repareren

CONS DOM || NEDERLANDS GControleer het verlengsnoer regelmatig en vervang het in geval van beschadiging. Houd de bedieningsorganen droog en vrij van olie en vet: 15 Controleer de machine op beschadigingen Controleer de machine véér gebruik zorgvulcig op beschadigingen om er zeker van te zin dat deze naar behoren zal functioneren. Controleer of de bewegende delen niet klemmen, Labels op de oplader en op de accu De labels op de oplader en op de accu laten de volgende pictogrammen zien: D ces op on0 verdraaid of gebroken zin. Ga na of de accessoires en hulpstukken correct zin gemonteerd en of aan alle andere voorwaarden voor een juiste werking is voldaan. Ga bi vervanging of reparatie van beschadigde vellgheidsinrichtingen of defecte onderdelen te werk zoals aangegeven. Gebruik geen machine waarvan de schakelaar defect is. Laat de schakelaar vervangen door een erkend DEWALT Service-center. 16 Verwijder de accu Verwijder de accu wanneer u de machine niet gebruikt, alvorens onderhoud te verrichten of hulpstukken te venwisselen. 17 Wendt u voor reparaties tot een erkend DEWALT Service-center Deze elektrische machine voldoet aan alle geldende veiligheidsvoorschriften: Ter voorkoming van ongevallen mogen reparaties uitsluitend door daartoe bevoegde technici worden uitgevoerd. Extra veiligheidsrichtlijnen voor accu's

Brandgevaar! Voorkom kortsluiting tussen de contactpunten van een losse accu. Bewaar of verplaats de accu niet zonder dat de meegeleverde afdekdop over de contactpunten is geplaatst. + De accuvloeistof bestaat uit een 25-80% oplossing van kalium hydroxide en kan gevaariik Zin. Indien accuvioeistof met de huid in aanraking is gekomen, spoël dan de huid onmiddelijk met water af. Neutraliseer de vosistof met een zwak zuur zoals citroensap of azin. Indien de accuvlosistof in de ogen is gekomen, spoel de ogen dan gedurende minimaal 10 minuten met schoon stromend water. Raadpleeg vervolgens een arts. + Probeer nooit een accu open te maken. d— Laadproces beëindigd Gi)

Niet met geleidende voorwerpen aan de contactpunten komen Geen beschadigde accu's laden Lees voor het gebruik de handieiding Gebruik de oplader uitsluitend voor DEWALT-accu's; andere accu's kunnen barsten en letsel of schade veroorzaken Niet aan water blootstellen Beschadigd snoer direct laten vervangen Alleen laden bi temperaturen tussen 4 °C en 40°C Versieten accu's dienen op milieubewuste wize te worden verwerkt Verbrand de accu nooit

NEDERLANDS Inhoud van de verpakking De verpakking bevat: 1 Snoerloze haakse boormachine 1 Acou (alleen voor K-modellen) 1 Oplader (alleen voor K-modellen) 1 Transportkoffer (alleen voor K-modellen) 1 Handieiding 1 Onderdelentekening + Controleer de machine, losse onderdelen en accessoires op transportschade. + Lees deze handieiding rustig en zorgvuldig door voordat u met de machine gaat werken. Beschrijving (fig. A) Uw snoerloze haakse boormachine is speciaal ontworpen voor boor- en schroefwerkzaamheden op moeilik bereikbare plaatsen. 1 Schakelaar voor elektronisch regelbaar toerental 2 L/R-schakelaar 3 Mechanische toerenomschakelaar 4 Snelspanboorhouder 5 Tandkrans 6 Accu Oplader Uw DE9108 oplader is geschikt voor DEWALT accu's van 7,2 tot 18 V. 6 Accu 7 Accu-vergrendelingsknoppen 8 Oplader 9 Oplaadindicatie (rooc) Elektrische veiligheid De elektrische motor is ontwikkeld voor een bepaalde spanning. Controleer altid of de accuspanning overeenkomt met de waarde op het typeplaatie. Controleer tevens of de ingangsspanning van de oplader overeenkomt met uw netspanning, Ü Uw DEWALT-oplader is dubbel geisoleerd overeenkomstig EN 50144. Vervangen van het snoer of de stekker As de stekker of het snoer wordt vervangen, moet de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarijk om de stekker van een los snoer in het stopcontact te steken. Gebruik van verlengsnoeren Gebruik verlengsnoeren alleen in uiterste noodzaak. Gebruik een goedgekeurd snoer dat beantwoordt aan het vermogen van de oplader (zie technische gegevens). De minimum geleiderdikte is 0,5 mm; de maximum snoerlengte is 80 m: Monteren en instellen

Accu (fig. A) Verwijder véér het monteren en instellen altid de accu uit de boormachine. Schakel de machine altjd uit alvorens de accu aan te brengen of te venwiideren: Opladen Als ü de accu voor de eerste keer of na langdurige opslag oplaadt, zal deze slechts voor ca. 80% worden opgeladen. Na een aantal laad- en ontlaad- cycli wordt de accu echter compleet opgeladen. Controleer altjd de netspanning, voordat u de accu oplaadit. Als de netspanning normaal aanwezig is, maar de accu niet wordt opgeladen, breng dan uw oplader naar een erkend DEWALT Service-center. Tidens het opladen kunnen oplader en accu warm aanvoelen. Dit is normaal en duidi niet op een defect.

+ Plaats de accu (6) in de oplader (8) zoals weergegeven en steek de stekker van de oplader in het stopcontact. Let erop dat de accu goed in de oplader zit. De rode oplaad-indicatie (9) begint te knipperen. Na ca. 1 uur stopt het knipperen en brandt de indicate continu. De accu is nu volledig opgeladen. De accu kan op elk gewenst moment uit de oplader worden gehaald of voor onbepaalde tid in de op het net aangesloten oplader bljven zitten. Laad de accu niet op bij omgevings- temperaturen <4 °C of >40 °C. Aanbevolen oplaadtemperatuur: ca. 24 °C. Plaatsen en verwijderen van de accu + Duw de accu in de greep totdat de accu vastkikt. + Verwijder de accu door het tegelikertici indrukken van de twee vergrendelknoppen (7). Trek dan de accu uit de greep

NEDERLANDS Accu-afdekdop (fig. B) De meegeleverde afdekdop wordt gebruikt om de contactpunten van de losse accu te beschermen. Zonder de afdekdop kunnen de contactpunten worden kortgesloten door rondslingerende metalen voonwerpen, waardoor brandgevaar ontstaat en de accu beschadigd raakt. + Neem de afdekdop (10) af voordat u de accu (6) in de lader of de machine plaatst. + Piaats de afdekdop over de contactpunten meteen nadat de accu uit de lader of machine is genomen.

Plaatsen en verwiideren van een boortje of schroevedraaierbit (fig. A) + Open de boorhoudkr (4) door de kraag (5) linksom te draaïen en plaats het boortie of de schroevedraaierbit + Plaats het boortje of de schroevedraaierbit zo ver mogelik in de boorhouder. Trek het boorte of de bit daarna iets terug, + Klem het boortje of de bit stevig vast door de kraag rechtsom te draaien. Houd daarbij het achterste gedeelte van de boorhouder met de hand vast + Verwiider het boortje of de bit in omgekeerde volgorde. Zorg dat de afdekdop op zin plaats zit voodat u een losse accu opbergt of transporteert. L/R-schakelaar (fig. A) + Selecteer de draairichting (inksom of rechtsom) door het verschuiven van de L/R-schakelaar (2), zoals afgebeeld (zie de pillen op de machine). Wizig de draairichting uitsluitend als de machine volledig stilstaat. Mechanische toerenomschakelaar (fig. C) Uw machine is uitgerust met een mechanische toerenomschakelaar (3) waarmee de verhouding tussen toerental en koppel kan worden gewijzigd. 1 lage snelheid/hoog koppel (boren van grote gaten, in- en uitdraaien van grote schroeven) 2 hoge snelheid/laag koppel (boren van keine gaten, in- en uitdraaien van Kieine schroeven) Meer informatie over de tosrentallen vindt u in de technische gegevens.

+ Verdraai de schakelaar niet bij volle belasting of tijdens het gebruik. Druk de mechanische toerenomschakelaar altid geheel naar voren of naar achteren. Verwiideren en monteren van de boorhouder fig. D & E) + Open de boorhouder zover mogelik. + Steek een schroevedraaier in de boorhouder en verwider de borgschroef (11) door deze rechtsom te draaien (zie fig. D). + Klem een inbussleutel in de boorhouder vast en ‘ik met een hamer op de sleutel (zie fig. E). Hierdoor zal de boorhouder loskomen, zodat deze met de hand kan worden losgedraaicl + Monteer de boorhouder in omgekeerde volgorde: Aanwijzingen voor gebruik

Neem aid de veiligheidsinstructies in acht en houdi u aan de geldende voorschriften: Let op de eventueel aanwezige gas-, water- en elektriciteitsleidingen. Forceer de machine niet, Overmatige druk op de machine versnelt het boren niet maar resulteert juist in slechtere prestaties en voortidige slitage van de machine. Verminder geleidelik de druk op de machine zodat het boortje gemakkeliker door het laatste gedeelte van het werkstuk heen kan komen Voorkom vastlopen: laat de motor draaien wanneer u het boortje uit het werkstuk verwijdert Alvorens met de machine te gaan werken: + Zorg dat de accu (nelemaal) is opgeladen. + Plaats het juiste boortje of schroevedraaierbit. + Markeer de plaats waar het gat moet worden geboord. + Selecteer de gewenste draairichting,

NEDERLANDS In- en uitschakelen (fig. A) + Druk op de schakelaar (1) om de machine te starten. Het toerental van de machine wordt bepaald door de druk die op de schakelaar wordt uitgeoefend. + Stop de machine door de schakelaar los te laten. + Schuïf de L/R-schakelaar (2) in de middenstand om de machine in de UIT-stand te blokkeren. VAN De machine is uitgerust met een mechanisme waardoor de boorkop wordt afgeremd zodra de schakelaar voor elektronisch toerental geheel wordt losgelaten Boren in metaal + Gebruik een smeermiddel bi het boren in metaal {behalve voor gietijzer en koper) Boren in hout + Gaten in hout kunnen met metaalspiraalboren worden gemaakt. Dit type boor kan echter in hout snel oververhit raken, tenzi u de boor regelmatig uit het boorgat trekt en de splinters verwidert. + Gebruik voor grote gaten liever houtboren (bij lage snelheïd) + Leg bij hout dat snel splintert een blok hout aan de achterzide van het te boren gat. Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires. Onderhoud Uw DEWALT-machine is ontworpen om gedurende lange id probleemioos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.

ère Smering Uw machine heeft geen extra smering nodig

Reiniging + Trek de stekker van de oplader uit het stopcontact voordat u de behuizing met een zachte doëk reinigt. + Verwijder de accu voordat u de machine reinigt. + Houd de ventilatiesleuven vri en maak de behuizing regelmatig schoon met een zachte doek. Het milieu

Oplaadbare accu De duurzame accu moet worden opgeladen, zodra deze niet meer genoeg energie levert voor werkzaamheden die daarvéér nog moeiteloos konden worden verricht. Versleten accu's dienen op miieubewuste wize te worden verwijderct + Gebruik de energie van de accu helemaal op en verwiider dan de accu uit de boormachine. + NiCd-accu's zin recycleerbaar. Breng ze naar uw handelaar of naar een plaatselik verwerkingscentrum voor klein chemisch afval De ingezamelde accu's worden dan op milieuvriendelike wijze gerecycleerd of verwiiderdi Gebruikte machines Wanneer uw machine aan vervanging toe is, breng deze dan naar een DEWALT Service-center waar de machine op milieuvriendelike wijze zal worden venwerkt.

GARANTIE + Indien uw DEWALT elektrisch gereedschap om welke reden dan ook niet geheel aan uw venwachtingen voldoet, stuurt u het dan compleet zoals bij aankoop binnen 30 dagen terug naar DEWALT, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.

+ 1 JAAR GRATIS SERVICE-CONTRACT +

Mocht uw DEWALT elektrisch gereedschap binnen 12 maanden na aankoop nazicht of reparatie behoeven, dan worden deze werkzaamheden gratis uitgevoerd in onze Service-centers op vertoon van het aankoopbewis. Stuur uw machine rechtstreeks of via uw dealer naar een erkend DEWALT Service-center + 1 JAAR GARANTIE + Mocht uw DEWALT elektrisch gereedschap binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wi de kosteloze vervanging van alle defecte delen of van het hele apparaat, zulks ter becordeling van DEWALT, op voonwaarde dat + het produkt niet foutief gebruikt werd + het produkt niet gerepareerd is door onbevoegden + het aankoopbewis met daarop de aankoopdatum wordt overlegdl Informeer bij uw dealer of bij het DEWALT- hoofdkantoor naar het adres van het dichtstbizinde Service-center (zie de achterzide van deze handleiding).
