GEBRUIKSAANWIJZING DW965K DEWALT

U heeft gekozen voor een elektrische machine van DeWALT. Jarenlange ervaring, voortduren de Produktontwikkeling en innovatie makeen DeWALT tot een betrouwbare partner voor de professionele gebruiker.

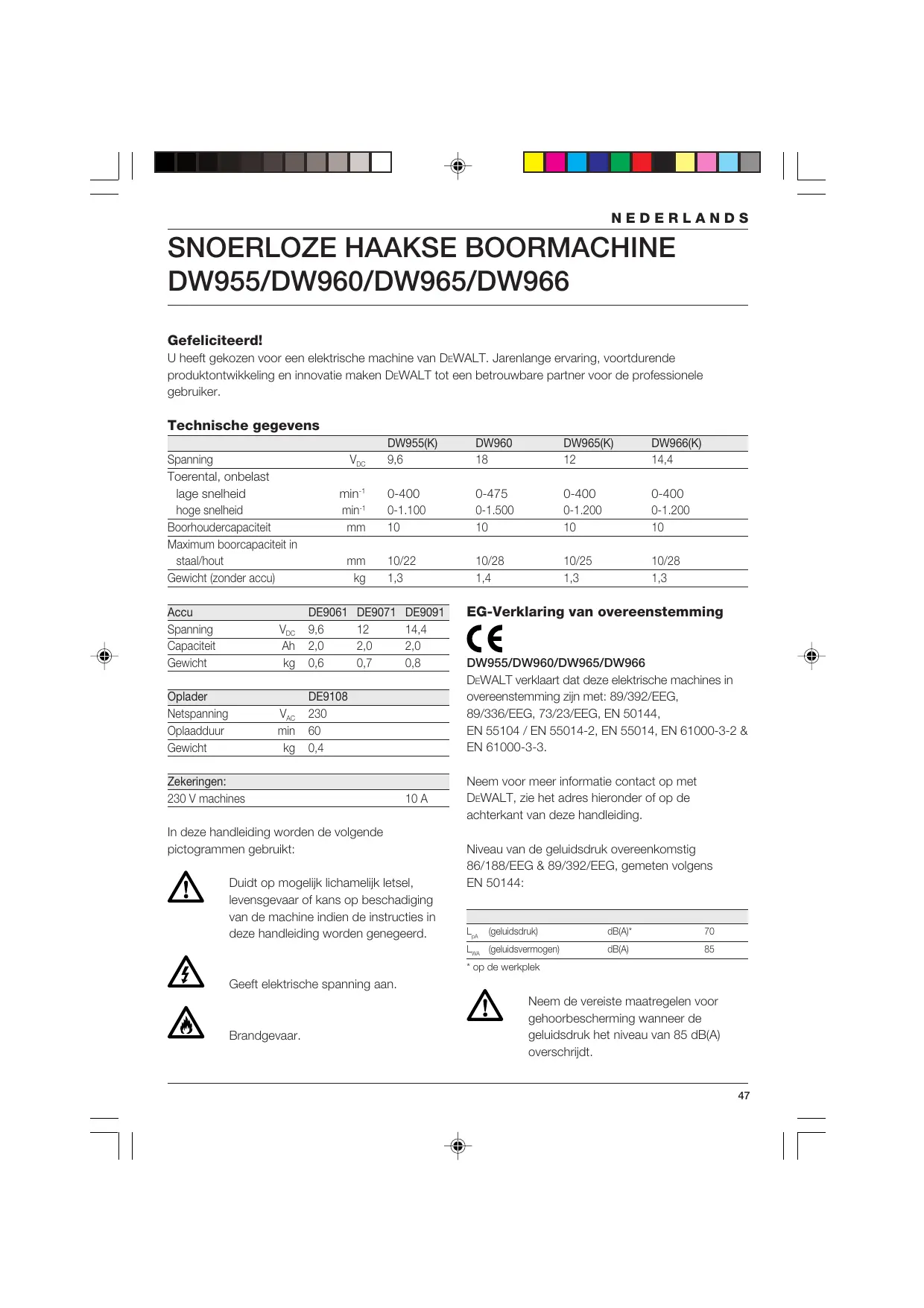

Technische gegevens

		DW955(K)	DW960	DW965(K)	DW966(K)
Spanning	VDC	9,6	18	12	14,4
Toerental, onbelast
lage snelheid	min-1	0-400	0-475	0-400	0-400
hoge snelheid	min-1	0-1.100	0-1.500	0-1.200	0-1.200
Boorhoudercapaciteit	mm	10	10	10	10
Maximum boorcapaciteit in staal/hout	mm	10/22	10/28	10/25	10/28
Gewicht (zonder accu)	kg	1,3	1,4	1,3	1,3

Accu		DE9061	DE9071	DE9091
Spanning	VDC	9,6	12	14,4
Capaciteit	Ah	2,0	2,0	2,0
Gewicht	kg	0,6	0,7	0,8

Oplader		DE9108
Netspanning	VAC	230
Oplaadduur	min	60
Gewicht	kg	0,4

Zekeringen:
230 V machines	10 A

In deze handleiding worden de volgende pictogrammen gebrukt:

Duidt op möglichl lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genedeerd.

Geeft elektrische spanning aan.

Brandgevaar.

EG-Verklaring van overeenstemming

DeWALT verkaart dat deze elektrische machines in overeenstemming zich met: 89/392/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Neem voor meer informatie contact op met DeWALT, zie het adres hieronder of op deijkenkant van deze handleiding.

Niveau van de geluidsdruk overeenkomstig 86/188/EEG & 89/392/EEG, gemeten volgens EN 50144:

LpA(geluidsdruk)	dB(A)*	70
LwA(geluidsvermögen)	dB(A)	85

• op de werkplek

Neem de vereiste maatregelen voor gehoorbescherming wanner de geluidsdruk het niveau van 85 dB(A) overschrijdt.

Gewogen kwadratische gemiddelde waarde van de vsnelling overeenkomstig EN 50144:

<2,5m/s²

Veiligheidsinstructies

Neem bij het gebruik van elektrische machines alsijd deplaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees ook onderstaande instructies aanachtig door voordat u met de machine gaat werken. Bewaar deze instructies zorgvuldig!

Algemeen

1 Zorg voor een opgeruimde werkomgeving
Een rommelige werkomgeving leidt tot ongelukken.
2 Houd rekening met omgevingsinvloeden
Stel elektrische machines nicht bloot aan vocht.
Zorg dat de werkomgeving goed isverlicht.
Gebruik elektrische machines nicht in de buurt van brandbare vloeistoffen of gassen.
3 Voorkom een elektrische schok Vermijd lichamelijk contact met geaarde voorwerpen (bijv. buizen, radiatoren, fornuizen en koelkasten). Onder extreme werkomstandigheden (bijv. hoge vochtigheid, ontwikkeling van metaalstof, enz.) kan de elektrische veiligheid door een scheidingstransformator of een aardlek-(Fl-) schakelaar voor te schakelen, verhoogd worden.
4 Houd kinderen uit de buurt
Laat andere Personen Niet aan de machine of het verlengsnoer komen.
Onder 16aar is supervisie verplicht.
5 Berg de machine veilig op Berg nicht in gebruik zijnde elektrische machines

op in een droge, afgesloten ruimte, buiten het bereik van kinderen.

6 Draag geschikte werkkleding

Draag geen wijde kleding of loshangende sieraden. Deze können door de bewegende delen worden gegrepen. Draag bij het werkben buitenshuis bij voorkeur rubberen werkhandsoenen en schoenen met profielzolen. Houd langhaar bijeen.

7 Draag een veiligheidsbril

Gebruik ook een gezichts- of stofmasker bij werkzaamheden waar bij stofdeeltjes of spanen vrijkomen.

8 Let op de maximum geluidsdruk

Neem voorzorgsmaatregelen voor gehoorbeschemming wanner de geluidsdruk hetiveau van 85 dB(A) overschrijdt.

9 Klem het werkstuk goed vast

Gebruik klemmen of een bankschoef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beiden handen worden bediend.

10 Zorg voor een veilige houding

Zorg altijd voor een juiste, stabiele houding.

11 Blijf voortdurend opletten

Houd uw aandacht bij uw werk.
Ga met beleid te werk. Gebruik de machine nicht als u Niet geconcentreerd bent.

12 Verwijder sleutels of hulpgereedschappen

Controller vóor het inschaken.altijd of sleutels en andere hulpgereedschappen zijn verwijderd.

13 Gebruik de juiste machine

Het gebruik volgens bestemming is beschreiben in deze handleiding.
Gebruik geen lichte machine of hulpstukken voor het werk van zware machines.
De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel.

Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend voor het beoogde doel.

14 Onderhoud de machine met zorg

Houd de machine schoon om better en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het verrangen van accessoires. Controller regelmatig het snoer en LAST bij beschadigingen door een erkend DeWALT Service-center repareren.

Controleer het verlengsnoer regelmatig en verrang het in geval van beschadiging. Houd de bedieningsorganen droog en vrij van olie en vet.

15 Controller de machine op beschadigingen

Controleer de machine voor gebruik zorgvuldig op beschadigingen om er zeker van te zijn dat deze maar behoren zal functioneren.

Controller of de bewegende delen nicht klemmen, verdraid of gebroken zich. Ga na of de accessoires en hulpstukken correct+zijn gemonteerd en of aan alle andere voorwaarden voor een juiste werkig is voldaan. Ga bij verwangng of reparatie van beschadigde veiligheidsinrichtingen of defecte onderdelen te werk zoals aangegeven.

Gebruik geen machine waarvan de schakelaard defect is. Laat de schakelaar verrangen door een erkend DeWALT Service-center.

16 Verwijder de accu

Verwijder de accu wanner u de machine nicht gebruikt, alvorens onderhoud te verrichten of hulpstukken te verwisselen.

17 Wendt u voor reparaties tot een erkend DeWALT Service-center

Deze elektrische machine voldoet aan alle geldende verilgheidsvoorschriften.

Ter voorkoming van ongevalten mogen reparationsuitsluitend door daartoe bevoegde technici worden uitgevoerd.

Extra veilgheidsrichtlijnen voor accu's

Brandgevaar! Voorkom kortsluiting tussen de contactpunter van een losse accu. Bewaar of verplaats de accu Niet zonder dat de meegeleverde afdekdop over de contactpunter is geplaatst.

• De accuvloeistof bestaat uit een 25-30% oplossing van kalium hydroxide en kan gevaarlijk zijn. Indien accuvloeistof met de huid in aanraking is gekomen, spoel dan de huid onmiddelijk met water af. Neutraliser de vloeistof met een zwak zour zoals citroensap of azijn. Indien de accuvloeistof in de ogen is gekomen, spoel de ogen dan gedurende minimaal 10 minutes met schoon stromend water.

Raadpleeg verwolgens een arts.

• Probeer nooit een accu open te make.

Labels op de oplader en op de accu

De labels op de oplader en op de accu lien de volgende pictogrammen zich:

Laadproces op gang

Laadproces beeindigd

Accu defect

Niet met geleidende voorwerpen aan de contactpuntenkommen

Geen beschadigde accu's laden

Lees voor het gebruik de handleiding

Gebruik de opladeruitsluitend voor DeWALT-accu's; andere accu's hun den barsten en letsel of schade veroorzaken

Niet aan water blootstellen

Beschadigd snoer direct laten vervangen

Alleen laden bij temperaturen:tussen 4^ en 40^

Versleten accu's Dienen op milieubewuste wijze te worden verwerkt

Verbrand de accu nooit

Inhoud van de verpakking

De verpakking bevat:

1 Snoerloze haakse boormachine
1 Accu (alleen voor K-modellen)
1 Oplader (alleen voor K-modellen)
1 Transportkoffer (alleen voor K-modelen)
1 Handleiding
1 Onderdelentekening

• Controller de machine, losse onderdelen en accessoires op transportschade.
• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine.gaat werken.

Beschrijving (fig. A)

Uw snoerloze haakse boormachine is special ontworpen voor boor- en schroefwerkzaamheden op moeilijk bereikbare plaatsen.

1 Schakelaar voor elektronisch regelbaar toerental
2 L/R-schakelaar
3 Mechanische toerenomschakelaar
4 Snelspanboorhouser
5 Tandkrans
6 Accu

Oplader

Uw DE9108 oplader is geschikt voor DeWALT accu's van 7,2 tot 18 V.

6 Accu
7 Accu-vergrendelingsknoppen
8 Oplader
9 Oplaadindicatie (lood)

De elektrische motor is ontwikkeld voor een bepaalde spanning. Controller alsijd of de accuspanning overeenkomt met de waarde op het typeplaatje. Controller tevens of de ingangsspanning van de oplader overeenkomt met uw netspanning.

Uw DEWALT-oplader is dubbel geisoleerd overeenkomstig EN 50144.

Vervangen van het snoer of de stekker

Als de stekker of het snoer worden verrangen, moet de oude stekker c.q. het oude snoer worden weggegoid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.

Gebruik van verlengsnoeren

Gebruik verlengsnoeren alleen in uitersteoodzaaK. Gebruik een goedgekeurd snoer dat beantwoordt aan het vermogen van de oplader (zie technische gegevens). De minimum geleiderdikte is 0,5mm^2 de maximum snoerlengthe is 30~m

Monteren en instellen

Verwijder vór het monteren en instellen altijd de accuuit de boormachine.

Schakel de machine altijd uit alvorens de accu aan te brengen of te verwijderen.

Accu (fig. A)

Opladen

Als u de accu voor de eerste keer of na langdurige opslag oplaadt, za deze slechts voor ca. 80% worden opgeladen. Na een,aantal laad- en ontlaadcycli worden de accuijken compleet opgeladen. Controller als netspanning,voordat u de accu oplaadt. Als de netspanning normal aanwezig is, maar de accu Niet worden opgeladen, breng dan uw CPLader maar een erkend DwALT Service-center. Tijdens het opladen kannen oplander en accu warm aanvoelen.Dit is normala en duidt Niet op een defect.

Laad de accu Niet op bij omgevings-temperature < 4^ of >40^ .

Aanbevolen oplaadtemperatuur: ca. 24^

• Plaats de accu (6) in de oplader (8) zoals weergegeven en steek de stekker van de oplader in het stopcontact. Let erop dat de accu goed in de oplader zit. De rode oplaad-indicatie (9) begint te knipperen. Na ca. 1aar stopt het knipperen en brandt deindicatie continu. De accu is nu volledig opgeladen. De accu kan op elk gewenst moment uit de oplader worden gehaald of voor onbepaalde vrij in de op het net aangesloten oplader blijven zitten.

Plaatsen en verwijderen van de accu

• Duw de accu in de greedp totdat de accu vastklikt.
• Verwijder de accu door het tegelijkkortijd indrukken van de twee vergrendelknoppen (7). Trek dan de accuuit de grep.

Accu-afdekdop (fig. B)

De meegeleverde afdekdop worden gebruikt om de contactpunter van de losse accu te beschermen. Zonder de afdekdop+kunnen de contactpunter worden kortgesloten door rondslingerende metalen voorwerpen,waardoor brandgevaar ontstaat en de accu beschadigd raakt.

• Neem de afdekdop (10) af voordat u de accu (6) in de lader of de machine plaatst.
• Plaats de afdekdop over de contactpunter meteen nadat de accu uit de lader of machine is genomen.

Zorg dat de afdekdop op+zijn plaats zit voodat u een losse accu opbergt of transporteert.

Plaatsen en verwijderen van een boortje of schroevedraaierbit (fig. A)

• Open de boorhouser (4) door de kraag (5) linksom te draaien en planta het boortje of de schroevedraaierbit.
• Plaats het boortje of de schroevedraaierbit zo ver mogetijk in de boorhouser. Trek het boortje of de bit daarna ieis terug.
• Klem het boortje of de bit stevig vast door de kraag rechtsom te draaien. Houd waar bij het achechterste gedeelte van de boorhouser met de hand vast.
• Verwijder het boortje of de bit in omgekeerde volgorde.

L/R-schakelaar (fig. A)

• Selecteer de draairichting (linksom of rechtsom) door hetverschuiven van de L/R-schakelaar (2), zoals afgebeeld (zie de pijlen op de machine).

Wijzig de draairichting uitsluitend als demachine volledig stilstaat.

Mechanische toerenomschakelaar (fig. C)

Uw machine is uitergerust met een mechanischtoerenomschakelaar (3) waarmee de verhoudtussen toerental en koppel kan worden gewijzigd.

1 lage snelheid/hoog koppel (boren van grogetaten, in- en uitdraaien van grote schroeven)
2 hoge snelheid/laag koppel (boren vankleine gaten, in- en uitdraaien vankleine schroeven)

Meer informatatie over de toerentallen vindt u in de technische gegevens.

Druk de mechanische toerenomschakelaar altijd geheel maar voren ofশ aanchteren.

Verdraai de schakelaar nicht bij volle belasting of tijdens het gebruik.

Verwijdenen en monteren van de boorhouser (fig. D & E)

• Open de boorhouser zover möglichk.
• Steek een schroevedraaier in de boorhouser en verwijder de borgschoef (11) door deze rechtsom te draaien (zie fig. D).
• Klem een inbussleutel in de boorhouser vast en tik met een hamer op de sleutel (zie fig. E). Hierdoor zal de boorhouser loskomen, zodat deze met de hand kan worden losgedraaid.
• Monteer de boorhouser in omgekeerde volgorde.

Aanwijzingen voor gebruik

• Neem altijd de veiligheidsinstrumenties in acht en houdt u aan de geldende voorschriften.
• Let op de eventuel aanwezigge gas-, water- en elektriciteitsleidingen.
• Forceer de machine Niet. Overmatige druk op de machine versnelt het boren Niet maar resulteert juist in slechtere prestaties en voortijdige slijtage van de machine.
• Verminder geleidelijk de druk op de machine zodate het boortje gemakkelijker door het LASTGEedeelte van het werkstuk heb kan komen.
• Voorkom vastlopen; waar de motor draaien wonneer u het boortje uit het werkstuk verwijdert.

Alvorens met de machine te gaan werken:

Zorg dat de accu (helemaal) is opgeladen.
- Plaats het juiste boortje of schroevedraaierbit.
- Markeeer de plaatssaar het gat moet worden geboard.
- Selecteer de gewenste draairichting.

In- enuitschakelen (fig. A)

• Druk op de schakelaar (1) om de machine te starten. Het toerental van de machine worden bepaald door de druk die op de schakelaar worden uitgeoefend.
• Stop de machine door de schakelaar los te lien.
• Schuif de L/R-schakelaar (2) in de middenstand om de machine in de UIT-stand te blokkeren.

De machine is uitgerust met een mechanisme waardoor de boorkop wordt afgeremd zodra de schakelaar voor elektronisch toerental geheel worden losgelaten.

Boren in metaal

• Gebruik een smeermiddel bij het boren in metaal (behalte voor gietijzer en koper).

Boren in hout

• Gaten in hout hunnen met metaalspiraalboren worden gemaatk. Dit type boor kan darüber in hout snel oververhit raken, tenzij u de boor regelmatig uit het boorgat trekt en de splinters verwijdert.
• Gebruik voor grote gaten liever houtboren (bij lage snelheid).
  Leg bij hout dat snel splintert een bloc hout aan dechterzijde van het te boren gat.

Uw dealer verstrekt u graag de nodige informatatie over de juiste accessoires.

Onderhoud

Uw DEWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.

Smering

Uw machine heeft geen extra smering nodig.

Reiniging

• Trek de stekker van de oplader uit het stopcontact voordat u de behuizing met een zachte doek reinigt.
• Verwijder de accu voordat u de machine reinigt.
• Houd de ventilatiesleuven vrij en kaak de behuizing regelmatig schoon met een zachte doek.

Het milieu

Oplaadbare accu

De duurzame accu要去 worden opgeladen, zodra deze Niet meer genoeg energia levert voor werkzaamheden die waarvoor nog moeiteloos konden worden verricht. Versleten accu's dienen op milieubewuste wijze te worden verwijderd:

• Gebruik de energia van de accu helemaal op en verwijder dan de accuuit de boormachine.
• NiCd-accu's zijn recycleerbaar. Breng zeং uw handelaar ofং eenplaatselijk verwerkingscentrum voor Klein chemisch afval. De ingezamelde accu's worden dan op milieuvriendelijk wijze gerecycleerd of verwijderd.

Gebruekte machines

Wonneer uw machine aan verranging toe is, breng deze dan maar een DeWALT Service-center waar de machine op milieuvriendelijk wijze za worden verwerkt.

GARANTIE

- 30 DAGEN "NIET GOED, GELD TERUG" GARANTIE

Indien uw DeWALT elektrisch gereedschap om welke reden dan ook nicht geheel aan uw verwachtingen voldoet, stuart u het dan compleet zoals bij aankoop binnen 30 dagen terug maar DeWALT, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.

- 1 JAAR Gratis SERVICE-CONTRACT

Mocht uw DeWALT elektrisch gereedschap binnen 12 maanden na aankoop nazicht of reparatie behoeven, dan worden deze werkzaamheden gratis uitgevoerd in once Service-centers op vertoon van het aankoopbewijs. Stuur uw machinerechtstreeks of via uw dealer maar een erkend DeWALT Service-center.

1JAAR GARANTIE

Mocht uw DeWALT elektrisch gereedschap binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze verranging van alle defekte delen of van het hele apparaat, zulks ter beoordeling van DeWALT, op voorwaarde dat:

• het produit Niet foufiet gebruikt werden
• het produit nicht gerepareerd is door onbevoegden
• het aankoopbewijs met.daarop de aankoopdatum worden overdlegd

Informeer bij uw dealer of bij het DeWALT-hoofdkantoor waar het adres van het dichtstbijzijnde Service-center (zie dechterzijde van deze handleiding).
