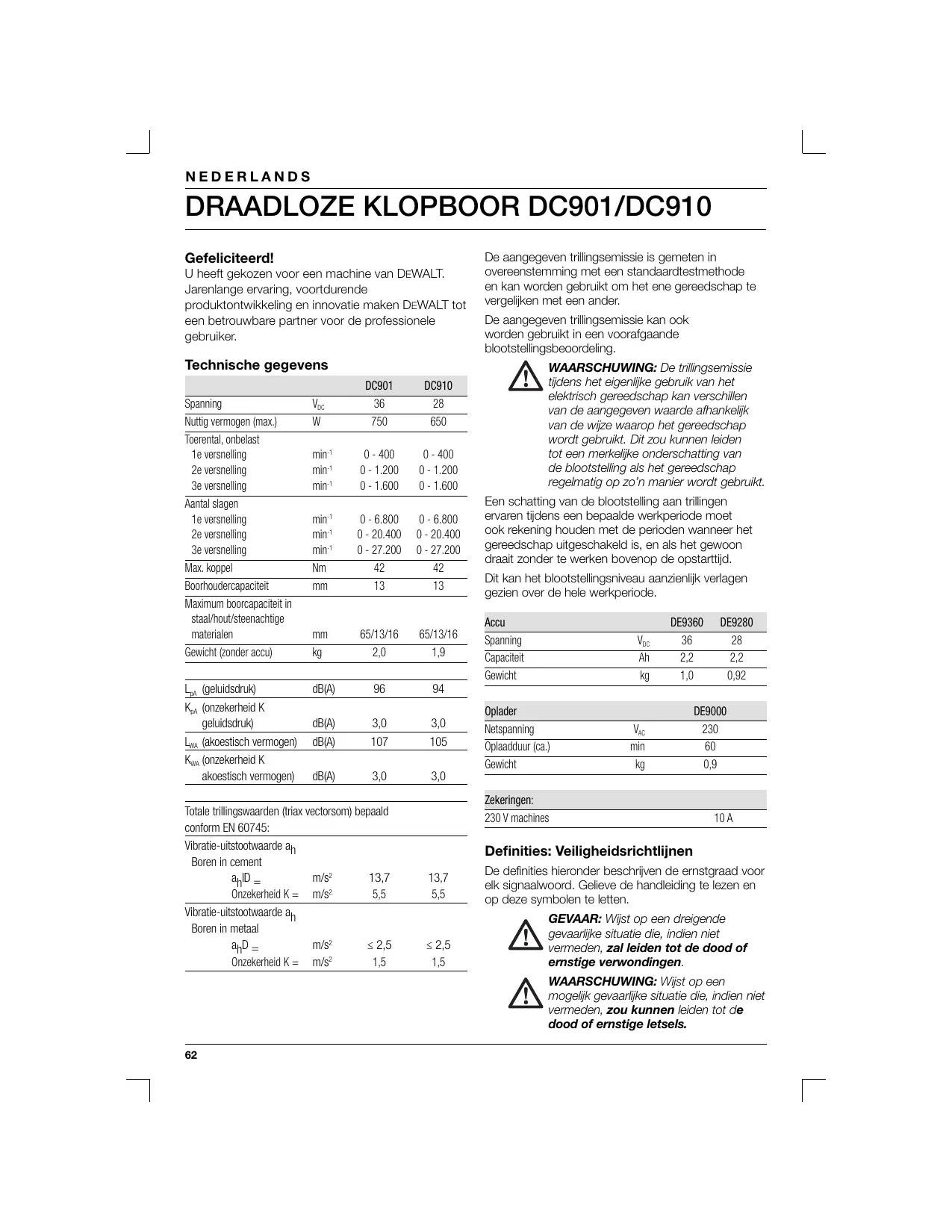

GEBRUIKSAANWIJZING DC910KL DEWALT

U heeft gekozen voor een machine van DEWALT. Jarenlange ervaring, voortdurende produktontwikkeling en innovatie maken DEWALT tot een betrouwbare partner voor de professionele gebruiker.

Technische gegevens

		DC901	DC910
Spanning	V_DC	36	28
Nuttig vermogen (max.)	W	750	650
Toerental, onbelast
1e versnelling	min^-1	0 - 400	0 - 400
2e versnelling	min^-1	0 - 1.200	0 - 1.200
3e versnelling	min^-1	0 - 1.600	0 - 1.600
Aantal slagen
1e versnelling	min^-1	0 - 6.800	0 - 6.800
2e versnelling	min^-1	0 - 20.400	0 - 20.400
3e versnelling	min^-1	0 - 27.200	0 - 27.200
Max. koppel	Nm	42	42
Boorhoudercapaciteit	mm	13	13
Maximum boorcapaciteit instaal/hout/steenachtigematerialen	mm	65/13/16	65/13/16
Gewicht (zonder accu)	kg	2,0	1,9
L_pA (geluidsdruk)	dB(A)	96	94
K_pA (onzekerheid Kgeluidsdruk)	dB(A)	3,0	3,0
L_WA (akoestisch vermogen)	dB(A)	107	105
K_WA (onzekerheid Kakoestisch vermogen)	dB(A)	3,0	3,0

Totale trillingswaarden (triax vectorsom) bepaald conform EN 60745:

Vibratie-uitstootwaarde ah
Boren in cement
ahD=	m/s2	13,7	13,7
Onzekerheid K=	m/s2	5,5	5,5
Vibratie-uitstootwaarde ah
Boren in metaal
ahD=	m/s2	≤ 2,5	≤ 2,5
Onzekerheid K=	m/s2	1,5	1,5

De aangegeven trillingsemissie is gemeten in overeenstemming met een standaardtestmethode en kan worden gebruikt om het ene gereedschap te vergelijken met een ander.

De aangegeven trillingsemissie kan ook worden gebruikt in een voorafgaande blootstellingsbeoordeling.

WAARSCHUWING: De trillingsemissie tijdens het eigenlijke gebruik van het elektrisch gereedschap kan verschillen van de aangegeven waarde afhankelijk van de wijze waarop het gereedschap wordt gebruikt. Dit zou kunnen leiden tot een merkelijke onderschatting van de blootstelling als het gereedschap regelmatig op zo'n manier wordt gebruikt.

Een schatting van de blootstelling aan trillingen ervaren tijdens een bepaalde werkperiode moet ook rekening houden met de perioden wanneer het gereedschap uitgeschakeld is, en als het gewoon draait zonder te werken bovenop de opstarttijd.

Dit kan het blootstellingsniveau aanzienlijk verlagen gezien over de hele werkperiode.

Accu		DE9360	DE9280
Spanning	V_DC	36	28
Capaciteit	Ah	2,2	2,2
Gewicht	kg	1,0	0,92

Oplader		DE9000
Netspanning	V_AC	230
Oplaadduur (ca.)	min	60
Gewicht	kg	0,9

Zekeringen:

230 V machines

10 A

Definities: Veiligheidsrichtlijnen

De definities hieronder beschrijven de ernstgraad voor elk signaalwoord. Gelieve de handleiding te lezen en op deze symbolen te letten.

GEVAAR: Wijst op een dreigende gevaarlijke situatie die, indien niet vermeden, zal leiden tot de dood of ernstige verwondingen.

WAARSCHUWING: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, zou kunnen leiden tot de dood of ernstige letsels.

VOORZICHTIG: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, kan leiden tot kleine of matige letsels.

VOORZICHTIG: Indien gebruikt zonder het veiligheidsalarmsymbool wijst dit op een mogelijk gevaarlijke situatie die, indien niet vermeden, kan leiden tot schade aan eigendommen.

Wijst op risico van een elektrische schok.

Wijst op brandgevaar.

EG-Verklaring van overeenstemming CE

DC901/DC910

DEWALT verklaart dat deze onder "technische gegevens" beschreven producten werden ontworpen in overeenstemming met: 98/37/EEC (tot 28 dec. 2009), 2004/108/EC, 2006/42/EC (vanaf 29 dec. 2009), 2006/95/EC, EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-6.

Voor meer informatie kunt u contact opnemen met DEWALT op onderstaand adres, of kunt u de achterzijde van de handleiding raadplegen.

Ondergetekende is verantwoordelijk voor het samenstellen van het technische bestand en legt deze verklaring af namens DEWALT.

$$ \chi . f o p s m a n $$

Horst Großmann

Vice-president Techniek en productontwikkeling DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Duitsland 20-09-2007

WAARSCHUWING: lees de handleiding met instructies om de kans op letsels te verminderen.

Algemene veiligheidswaarschuwingen voor elektrische werktuigen

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en instructies Indien geen gevolg aan deze aanwijzingen wordt gegeven, kan dit leiden tot elektrische schok, brand of ernstig letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR LATER GEBRUIK.

De term ‘elektrisch gereedschap’ in de waarschuwingen verwijst naar uw elektrische gereedschap met netvoeding (met snoer) of accugedreven (snoerloos) elektrisch gereedschap.

1) VEILIGHEID VAN HET WERKGEBIED

a) Houd het werkgebied schoon en zorg voor goede verlichting. Rommelige of donkere plekken vragen om ongelukken.
b) Gebruik geen elektrisch werktuig in een explosieve omgeving, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Elektrische werktuigen creëren vonken waardoor stof of dampen vuur kunnen vatten.
c) Houd kinderen en omstanders op een afstand tijdens het gebruik van een elektrisch werktuig. Verstrooidheid kan leiden tot verlies van controle over het werktuig.

a) Stekkers van elektrische werktuigen mogen alleen worden gebruikt in een geschikt stopcontact. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekkers met een geaard elektrisch werktuig. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico van elektrische schokken.
b) Vermijd lichaamscontact met geaarde oppervlakten zoals leidingen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken als uw lichaam geaard is.
c) Stel elektrische werktuigen niet bloot aan regen of water. Als er water in elektrische werktuigen terechtkomt, neemt het risico van een elektrische schok toe.
d) Gebruik het snoer niet verkeerd. Gebruik het snoer nooit om een elektrisch werktuig te verplaatsen, te slepen of de stekker uit het stopcontact te trekken. Houd het

snoer uit de buurt van hitte, olie, scherpe kanten of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico van een elektrische schok.

e) Als u een elektrisch werktuig buiten bedient, gebruik dan een verlengsnoer dat geschikt is voor gebruik in de open lucht. Het gebruik van een snoer dat geschikt is voor gebruik in de open lucht, vermindert het risico van een elektrische schok.

f) Indien het bedienen van een elektrisch gereedschap in een vochtige plaats niet kan worden vermeden, gebruik dan een voeding beschermd door een RCD (residustroomapparaat). Het gebruik van een RCD verlaagt het risico van elektrische schokken.

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk naar wat u doet en gebruik uw gezond verstand als u elektrische werktuigen gebruikt. Gebruik geen elektrische werktuigen als u moe of onder de invloed van drugs, alcohol of medicijnen bent. Een moment van onoplettendheid tijdens het gebruik van een elektrisch werktuig kan leiden tot ernstig letsel.

b) Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Het gebruik van veiligheidsuitrustingen zoals een stofmasker, antislip-veiligheidsschoenen, een helm of gehoorbescherming, vermindert de kans op letsels.

c) Vermijd dat het werktuig onopzettelijk start. Zorg ervoor dat de schakelaar in de stand 'uit' is voordat u aansluit op de stroombron en/of accu bij het opnemen of verdragen van het gereedschap. Als u elektrische werktuigen met uw vinger op de schakelaar verplaatst, of een elektrisch werktuig aansluit met de schakelaar al aan, kan dit ongevallen tot gevolg hebben.

d) Verwijder alle afstelsleutels of moersleutels voordat u het elektrische werktuig aanzet. Een moersleutel of afstelsleutel die nog vastzit aan een draaiend onderdeel van het elektrische werktuig, kan tot letsels leiden.

e) Reik niet te ver. Sta stevig op de grond en behoud voortdurend uw evenwicht. Hierdoor hebt u in onverwachte omstandigheden een betere controle over het elektrische werktuig.

f) Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vastraken in bewegende onderdelen.

g) Als er hulpmiddelen zijn geleverd voor de verbinding van voorzieningen voor stofafvoer en stofverzameling, zorg dan ervoor dat ze aangesloten zijn en op de juiste manier worden gebruikt. Stofverzameling kan aan stof gerelateerde gevaren beperken.

4) HET GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE WERKTUIGEN

a) Forceer het elektrische werktuig niet. Gebruik het juiste elektrische werktuig voor uw toepassing. Het gereedschap zal zijn werk beter en veiliger doen tegen de snelheid waarvoor het is bedoeld.

b) Gebruik het elektrische werktuig niet als de schakelaar het niet in- en uitschakelt. Elk werktuig dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.

c) Koppel de stekker los van de stroombron en/of accu van het elektrische gereedschap voordat u aanpassingen aanbrengt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische werktuig toevallig wordt geactiveerd.

d) Bewaar elektrische werktuigen die niet worden gebruikt buiten het bereik van kinderen en laat mensen die niet vertrouwd zijn met het elektrische werktuig of met deze instructies het elektrische werktuig niet gebruiken. Elektrische werktuigen zijn gevaarlijk in de handen van onervaren gebruikers.

e) Onderhoud elektrische werktuigen. Controleer op foutieve uitlijning of vastlopen van beweegbare delen, gebroken onderdelen of een andere omstandigheid die de werking van het elektrische werktuig kan beïnvloeden. Als het elektrische werktuig beschadigd is, laat dit dan repareren voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrische werktuigen.

f) Houd zaagwerktuigen scherp en schoon. Goed onderhouden zaagwerktuigen met scherpe zaagkanten zullen minder snel vastlopen en zijn makkelijker te gebruiken.

g) Gebruik het elektrische werktuig, hulpstukken e.d. overeenkomstig deze instructies en houd daarbij rekening met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische werktuig voor handelingen die afwijken van die waarvoor het werktuig bedoeld is, zou een gevaarlijke situatie tot gevolg kunnen hebben.

5) GEBRUIK EN ONDERHOUD VAN WERKTUIGEN OP BATTERIJ

a) Herlaad alleen met de lader die wordt vermeld door de fabrikant. Een lader die geschikt is voor een bepaalde soort accuset, kan een risico voor brand geven als deze lader wordt gebruikt met een andere accuset.
b) Gebruik elektrische werktuigen alleen met speciaal daarvoor bestemde accusets. Gebruik van een andere accuset kan een risico voor verwondingen en brand inhouden.
c) Wanneer de accu niet wordt gebruikt, houd die dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken van de ene pool naar de andere. Het kortsluiten van de polen van de batterij kan leiden tot brandwonden of brand.
d) Wanneer de accu onjuist wordt gebruikt, kan vloeistof uit de accu weglekken. Vermijd contact met deze vloeistof. Als er per ongeluk contact ontstaat, spoel dan met water. Raadpleeg een arts wanneer de vloeistof in contact komt met de ogen. Vloeistof die uit de accu lekt, kan irritatie of brandwonden veroorzaken.

6) SERVICE

a) Laat uw elektrische werktuig onderhouden door een erkende onderhoudsmonteur die alleen identieke vervangingsonderdelen gebruikt. Hiermee wordt de veiligheid van het elektrische werktuig gewaarborgd.

Aanvullende specifieke veiligheidsregels

Veiligheidswaarschuwingen klopboor/hamerboor

• Draag oorbescherming bij impactboren. Blootstelling aan lawaai kan leiden tot gehoorverlies.
• Houd het gereedschap vast bij de geïsoleerde grijpvlakken wanneer u een karwei uitvoert waarbij het zaaggereedschap in aanraking kan komen met verborgen snoeren of zijn eigen snoer. Wanneer een hulpstuk een stroomdraad raakt, kunnen de metalen delen van het elektrische gereedschap onder stroom komen te staan en kan de gebruiker een schok krijgen.

• Gebruik de zijhandgrepen die bij dit gereedschap worden geleverd. Als u de controle over het apparaat verliest, kunt u verwondingen oplopen.

• Gebruik klemmen of een andere praktische methode om het werkstuk stevig vast te klemmen op een stabiel werkblad. Het te bewerken object in uw hand of tegen uw lichaam houden, is niet stabiel en kan leiden tot verlies van controle.

• Draag oorbescherming wanneer u de hamerboor langdurig gebruikt. Langdurige blootstelling aan lawaai kan gehoorbeschadiging veroorzaken. Tijdelijk gehoorverlies of ernstige schade aan het trommelvies kan het gevolg zijn van hoge, door hamerboren gegenereerde geluidsniveaus.
• Draag een veiligheidsbril of andere oogbescherming. Hamer- en boorhandelingen leiden ertoe dat er stukjes wegvliegen. Rondvliegende deeltjes kunnen leiden tot blijvende oogschade.
• Hamerboortjes en het gereedschap worden warm tijdens het gebruik. Draag handschoenen als u ze aanraakt.

Aanvullende veiligheidsinstructies voor accu's en opladers

• Zorg ervoor dat de accu droog en schoon is voordat u hem in de oplader plaatst.
• Draag de oplader nooit aan het netsnoer. Trek niet aan het snoer om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen.
• Defecte of beschadigde snoeren dienen door een erkend DEWALT servicecentrum te worden vervangen.
  Probeer nooit om de machine zelf te repareren.
• Stel de oplader niet bloot aan vochtige of natte omstandigheden.
• Probeer geen natte accu's op te laden.
• Probeer nooit een accu open te maken.
• Laad alleen accu's op met de in deze handleiding vermelde specificaties. Probeer geen niet-oplaadbare batterijen op te laden.
• Volg altijd de instructies achterin voor het afdanken van accu's.
• Indien niet in gebruik, dienen opladers en accu's te worden opgeborgen in een droge, afsluitbare plaats, buiten bereik van kinderen.

Transport

DEWALT Li-Ion-accu's zijn in overeenstemming met het handboek UN Manual of Tests and Criteria (ST/SG/AC. 10/11/Rev.3 Deel III, Onderafdeling 38,3) conform de UN Aanbevelingen over het Transport van Gevaarlijke Stoffen.

NEDERLANDS

• De accu's hebben een effectieve bescherming tegen interne overdruk en kortsluiting.
• Er zijn de vereiste maatregelen getroffen ter voorkoming van breuk door geweld en gevaarlijke tegenstroom.
• Het equivalente lithiumgehalte ligt onder de relevante grenswaarde.

DEWALT Li-Ion-accu's zijn vrijgesteld van nationale en internationale bepalingen die gelden voor gevaarlijke stoffen. Deze bepalingen treden toch in werking wanneer meerdere accu's tegelijk getransporteerd worden.

- Zorg ervoor dat de accu's verpakt worden in overeenstemming met de bepalingen voor gevaarlijke stoffen zoals hierboven beschreven, om kortsluiting te voorkomen.

Labels op het gereedschap

De volgende pictogrammen worden afgebeeld op het gereedschap:

Positie van datumcode

De datumcode, die ook het jaar van fabricage bevat, staat gedrukt op het oppervlak van het omhuisel dat de bevestigingsverbinding vormt tussen het werktuig en de accu!

Voorbeeld:

2007 XX XX

Fabricagejaar

Labels op de oplader en op de accu

De labels op de oplader en op de accu laten de volgende pictogrammen zien:

Lees de gebruiksaanwijzing vóór gebruik.

Niet blootstellen aan water.

Niet sonderen met geleidende voorwerpen.

Beschadigde accusets niet opladen.

Gebruik geen beschadigde laders.

Alleen opladen tussen 4 °C en 40 °C.

Zorg dat beschadigde snoeren meteen vervangen worden.

Laderprobleem.

Accuprobleem.

Denk aan het milieu wanneer u de accuset weggooit.

Verbrand de accuset niet.

Alleen opladen met speciale DEWALT laders.

Raadpleeg de technische informatie voor de oplaadtijd.

Inhoud van de verpakking

De verpakking bevat:

1 Snoerloze schroef-/boormachine
1 Zijhandgreep
1 Accu (DC901K/DC910K)
2 Accu's (DC901KL/DC910KL)
1 Oplader
1 Transportkoffer (alleen voor K-modellen)
1 Handleiding
1 Onderdelentekening

N.B.: Accu's en opladers zijn niet inbegrepen bij N-modellen.

• Controleer de machine, losse onderdelen en accessoires op transportschade.
• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken.

Beschrijving (fig. A)

WAARSCHUWING: Verander nooit het elektrische gereedschap of enig onderdeel daarvan. Dit kan leiden tot schade of lichamelijke verwondingen.

BEOOGD GEBRUIK

Uw klopboor werd ontworpen voor professioneel boren, klop- en hamerboren en schroevendraaiertoepassingen.

NIET gebruiken in vochtige omstandigheden of in de buurt van ontvlambare vloeistoffen of gassen.

Deze klopboren zijn professionele elektrische gereedschappen. HOUD het gereedschap uit de

buurt van kinderen. Toezicht is vereist wanneer dit gereedschap wordt gebruikt door onervaren personen.

1 Schakelaar voor elektronisch regelbaar toerental
2 L/R-schakelaar
3 Snelspanboorhouder/automatische spindelblokkering
4 Instelring voor koppel
5 Keuzeschakelaar boren/klopboren
6 Mechanische toerenomschakelaar
7 Schroefbithouder
8 Handgreep
9 Zijhandgreep
10 Accu

Oplader

Uw DE9000 oplader is geschikt voor DEWALT Li-Ion-accu's van 36 V (DE9360) en 28 V (DE9280) bij 2,2 Ah.

10 Accu
11 Ontgrendelingsknop
12 Oplader
13 Oplaadindicaties (rood)

De automatische spindelblokkering wordt bij het uitschakelen van de boormachine geactiveerd. De kraag kan gemakkelijk met een hand worden gedraaid terwijl met de andere hand de boormachine wordt vastgehouden.

Elektrische veiligheid

De elektrische motor is ontwikkeld voor een bepaalde spanning. Controleer altijd of de accuspanning overeenkomt met de waarde op het typeplaatje. Controleer tevens of de ingangsspanning van de oplader overeenkomt met uw netspanning.

Uw DEWALT-oplader is dubbel geïsoleerd overeenkomstig EN 60335.

Indien het voedingssnoer beschadigd is, moet het worden vervangen door een speciaal vervaardigd snoer dat verkrijgbaar is via de DEWALT onderhoudsafdeling.

Vervangen van het snoer of de stekker

Als de stekker of het snoer wordt vervangen, moet de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.

Gebruik van verlengsnoeren

Gebruik verlengsnoeren alleen in uiterste noodzaak. Gebruik een goedgekeurd snoer dat beantwoordt aan het vermogen van de oplader (zie technische gegevens). De minimum geleiderdikte is 1 mm ^2 ; de maximum snoerlengte is 30 m.

Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

Monteren en instellen

WAARSCHUWING: Verwijder vóór het monteren en instellen altijd de accu uit de machine.

WAARSCHUWING: Schakel de machine altijd uit alvorens de accu aan te brengen of te verwijderen.

WAARSCHUWING: Gebruik uitsluitend DEWALT-accu's en -opladers.

Aanbrengen en verwijderen van de accu (fig. A)

• Breng de accu (10) aan door hem op een lijn met de houder op de machine te brengen. Schuif de accu in de houder en duw totdat de accu op zijn plaats vastklikt.
• Verwijder de accu door de ontgrendelknop (11) in te drukken en gelijktijdig de accu uit de houder te trekken.

Opladen van de accu (fig. A & B)

Controleer altijd de netspanning, voordat u de accu oplaadt. Als de netspanning normaal aanwezig is, maar de accu niet wordt opgeladen, breng dan uw oplader naar een erkend DEWALT Service-center. Tijdens het opladen kunnen oplader en accu warm aanvoelen. Dit is normaal en duidt niet op een defect.

PAS OP: Laad de accu niet op bij omgevingstemperaturen < 4 °C of > 40 °C. Aanbevolen oplaadtemperatuur: ca. 24 °C.

• Plaats de accu (10) in de oplader (12) zoals afgebeeld en steek de stekker van de oplader in het contact. Let erop dat de accu goed in de oplader zit. De rode oplaadindicaties (13) knipperen volgens de laadtoestand van de accu.

• Na het opladen branden de oplaadindicaties continu. De oplader schakelt automatisch over naar de compensatiestand.

• De accu kan op elk gewenst moment uit de oplader worden gehaald of voor onbepaalde tijd in de op het net aangesloten oplader blijven zitten.

• De rode oplaadindicaties beginnen snel te knipperen als het laden problemen oplevert. Steek de accu opnieuw in de oplader of probeer een andere accu. Breng, indien nodig, uw oplader naar een erkend DEWALT Service-center.
• De rode oplaadindicaties beginnen snel te knipperen, eenmaal kort gevolgd door eenmaal lang als er een probleem met de oplader is. Breng de machine naar een erkend Servicecenter.
• Sommige energiebronnen (zoals generatoren of spanningsomvormers) kunnen tijdelijke laadproblemen veroorzaken. De rode oplaad-indicaties (13) knipperen dan samen tweemaal snel gevolgd door een pauze. Dit kan meerdere malen voorkomen. Zodra het mogelijk is, schakelt de oplader automatisch weer naar de laadstand.

Oplaadproces (fig. B)

Zie de onderstaande tabel voor de laadtoestand van de accu.

Laadtoestand
1 lamp knippert	< 33%
1 lamp knippert, 1 lamp aan	33-66%
1 lamp knippert, 2 lampen aan	66-99%
3 lampen aan	100%

Automatische regeneratie

De automatische verversingsmodus zal de individuele cellen in de accuset gelijkschakelen of balanceren op het piekvermogen van de accu. De accuset dient wekelijks bijgeladen te worden, of wanneer de accu niet langer de gebruikelijke capaciteit levert.

Om de accuset bij te laden, plaatst u de accu op de gebruikelijke manier in de lader. Laat de accuset ten minste 8 uur in de lader.

Vertraagd opladen van hete/koude accu's

Wanneer een te hete of te koude accu in de oplader wordt geplaatst, wordt het oplaadproces automatisch uitgesteld. Als de accu een geschikte temperatuur heeft bereikt, schakelt de oplader automatisch over naar de laadstand. Hierdoor wordt een lange levensduur van de accu gegarandeerd.

Bescherming tegen volledige ontlading

De accu is beschermd tegen volledige ontlading wanneer hij in de machine gebruikt wordt.

Plaatsen en verwijderen van een boortje of schroevendraaierbit (fig. A & C)

• Open de boorhouder door de kraag (15) linksom te draaien en plaats het boortje of de schroevedraaierbit.
• Plaats het boortje of de schroevedraaierbit zo ver mogelijk in de boorhouder. Trek het boortje of de bit daarna iets terug.
• Klem het boortje of de bit stevig vast door de kraag rechtsom te draaien.
• Ga voor het verwijderen van het boortje in omgekeerde volgorde te werk.

Kiezen van de functie (fig. D)

De machine kan worden gebruikt in de volgende functies:

• In- en uitdraaien van schroeven
• Boren: boren in staal, hout en kunststoffen
• Klopboren: boren in steen en beton
• Om de functie schroeven draaien te selecteren, brengt u de instelring (5) op een lijn met het symbool (16) op het motorhuis.
• Om de fucntie boren te selecteren, brengt u de instelring (5) op een lijn met het symbool (17) op het motorhuis.
• Om de functie klopboren te selecteren, kiest u eerst de functie boren en brengt vervolgens het symbool op de instelring (4) op een lijn met de indicatie (18) op de instelring (5).

WAARSCHUWING: Kies geen andere boorstand terwijl de machine in werking is.

Afstellen van het koppel (fig. D)

De instelring kent een groot aantal verschillende posities voor het afstemmen van het koppel op de gebruikte schroeven en het materiaal van het werkstuk. Voor instelling van het koppel, zie "In- en uitdraaien van schroeven".

• Kies het juiste koppel door het symbool of nummer op de instelring (4) op een lijn te brengen met de indicatie (18) op de instelring (5).

L/R-schakelaar (fig. E)

- Selecteer de draairichting (linksom of rechtsom) door het verschuiven van de L/R-schakelaar (2), zoals afgebeeld (zie de pijlen op de machine).

WAARSCHUWING: Wijzig de draairichting uitsluitend als de machine volledig stilstaat.

Mechanische toerenomschakelaar (fig. F)

Uw machine is uitgerust met een mechanische toerenomschakelaar (6) waarmee de verhouding tussen toerental en koppel kan worden gewijzigd.

1 lage snelheid/hoog koppel
2 middelhoge snelheid/middelhoog koppel
3 hoge snelheid/laag koppel

Meer informatie over de toerentallen vindt u in de technische gegevens.

- Verdraai de schakelaar niet bij volle belasting of tijdens het gebruik.

Aanwijzingen voor gebruik

WAARSCHUWING:

• Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften.
• Let op de eventueel aanwezige gas-, water- en elektriciteitsleidingen.
• Forceer de machine niet. Overmatige druk op de machine versnelt het boren niet maar resulteert juist in slechtere prestaties en voortijdige slijtage van de machine.

Voor gebruik:

• Zorg dat de accu (helemaal) is opgeladen.
• Zorg dat de accu goed op de plaats zit.
• Plaats het juiste boortje.
• Markeer de plaats waar het gat moet worden geboord.

In- en uitschakelen (fig. A & E)

• Druk op de schakelaar (1) om de machine te starten. Het toerental van de machine wordt bepaald door de druk die op de schakelaar wordt uitgeoefend.
• Stop de machine door de schakelaar los te laten.
• Schuif de L/R-schakelaar (2) in de middenstand om de machine in de UIT-stand te blokkeren.

In- en uitdraaien van schroeven (fig. A)

• Kies de boorstand met behulp van de instelring (5).
• Selecteer de gewenste draairichting met de L/R-schakelaar (2).
• Zet de instelring (4) in pos. 1 (laag koppel) en draai de schroef in het werkstuk.
• Indien de slipkoppeling te vroeg wordt geactiveerd, stel dan met behulp van de ring een hoger koppel in.

Boren (fig. A)

• Kies de boorstand met behulp van de instelring (5).
• Selecteer de draairichting rechtsom met de L/R-schakelaar (2).

Boren in metaal

- Gebruik een smeermiddel bij het boren in metaal (behalve voor gietijzer en koper).

Boren in hout

- Gebruik een boortje van een geschikt type.

Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires.

Onderhoud

Uw DEWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.

Smering

Uw machine heeft geen extra smering nodig.

Reiniging

WAARSCHUWING:

• Trek de stekker van de oplader uit het stopcontact voordat u de behuizing met een zachte doek reinigt.
• Verwijder de accu voordat u de machine reinigt.
• Houd de ventilatiesleuven vrij en maak de behuizing regelmatig schoon met een zachte doek.

Optionele toebehoren

WAARSCHUWING: Omdat accessoires, behalve die van DEWALT, niet zin getest in combinatie met dit product, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te beperken, mogen uitsluitend accessoires worden gebruikt bij dit product die worden aanbevolen door DEWALT.

Raadpleeg uw dealer voor verder informatie over de geschikte toebehoren.

Milieu

Gescheiden inzameling. Dit product mag niet met het gewone huishoudelijke afval worden weggegooid.

Wanneer uw oude DEWALT-product aan vervanging toe is of het u niet langer van dienst kan zijn, gooi het dan niet bij het huishoudelijk afval. Zorg ervoor dat het product gescheiden kan worden ingezameld.

Door gebruikte producten en verpakkingen gescheiden in te zamelen, worden de materialen gerecycled en opnieuw gebruikt. Hergebruik van gerecyclede materialen voorkomt milieuvervuiling en vermindert de vraag naar grondstoffen.

Inzamelpunten voor gescheiden inzameling van electrische huishoudproducten bij gemeentelijke vuilnisbergen of bij de verkoper waar u een nieuw product koopt, kunnen aan plaatselijke voorschriften gebonden zijn.

DEWALT biedt de mogelijkheid tot inzamelen en recyclen van afgedankte DEWALT-producten. Om gebruik te maken van deze service, retourneert u het product naar een van de erkende servicecentra, die deze producten voor ons verzamelt.

U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com

Li-ION

Accu

De accu met een lange levensduur moet worden opgeladen als deze niet meer voldoende voeding levert bij werkzaamheden die eerder probleemloos werden uitgevoerd. Voer de accu aan het einde van de technische levensduur op een milieuvriendelijke manier af.

• Laat de accu volledig leeglopen en verwijder hem vervolgens uit de machine.
• Li-ion-accu's zijn recycleerbaar. Breng ze naar uw handelaar of uw plaatselijke verwerkingscentrum. De ingezamelde accu's worden dan op een milieuvriendelijke manier gerecycled of afgevoerd.

GARANTIE

• 30 DAGEN "NIET GOED, GELD TERUG" GARANTIE •

Indien uw DEWALT-machine, om welke reden dan ook, niet geheel aan uw verwachtingen voldoet, brengt u de machine dan compleet zoals bij de aankoop en binnen de 30 dagen terug naar het erkend DEWALT verkooppunt waar u het toestel heeft gekocht, samen met uw aankoopbewijs. U ontvangt een nieuw toestel of het aankoopbedrag wordt terugbetaald.

• 1 JAAR GRATIS SERVICE-CONTRACT •

Mocht uw DEWALT elektrisch gereedschap binnen 12 maanden na aankoop nazicht of reparatie behoeven, dan worden deze werkzaamheden gratis uitgevoerd in onze Service-centers op vertoon van het aankoopbewijs. Stuur uw machine rechtstreeks of via uw dealer naar een erkend DEWALT Service-center.

• 1 JAAR GARANTIE •

Mocht uw DEWALT elektrisch gereedschap binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van alle defecte delen of van het hele apparaat, zulks ter beoordeling van DEWALT, op voorwaarde dat:

• het produkt niet foutief gebruikt werd
• het produkt niet gerepareerd is door onbevoegden
• het aankoopbewijs met daarop de aankoopdatum wordt overlegd

Informeer bij uw dealer of bij het DEWALT-hoofdkantoor naar het adres van het dichtstbijzijnde Service-center (zie de achterzijde van deze handleiding). Een overzicht van erkende DEWALT Service-centers en nadere informatie over onze service vindt u ook op Internet: www.2helpU.com.

TRÅDL∅SE BOREMASKINER/ SKRUTREKKERE DC901/DC910

Gratulerer!
