BEDIENUNGSANLEITUNG DC910KL DEWALT

Herzlichen Glückwunsch!

Sie haben sich für ein Werkzeug von DEWALT entschieden, das die lange DEWALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen DEWALT zu Recht zu einem verläßlichen Partner aller professionellen Anwender.

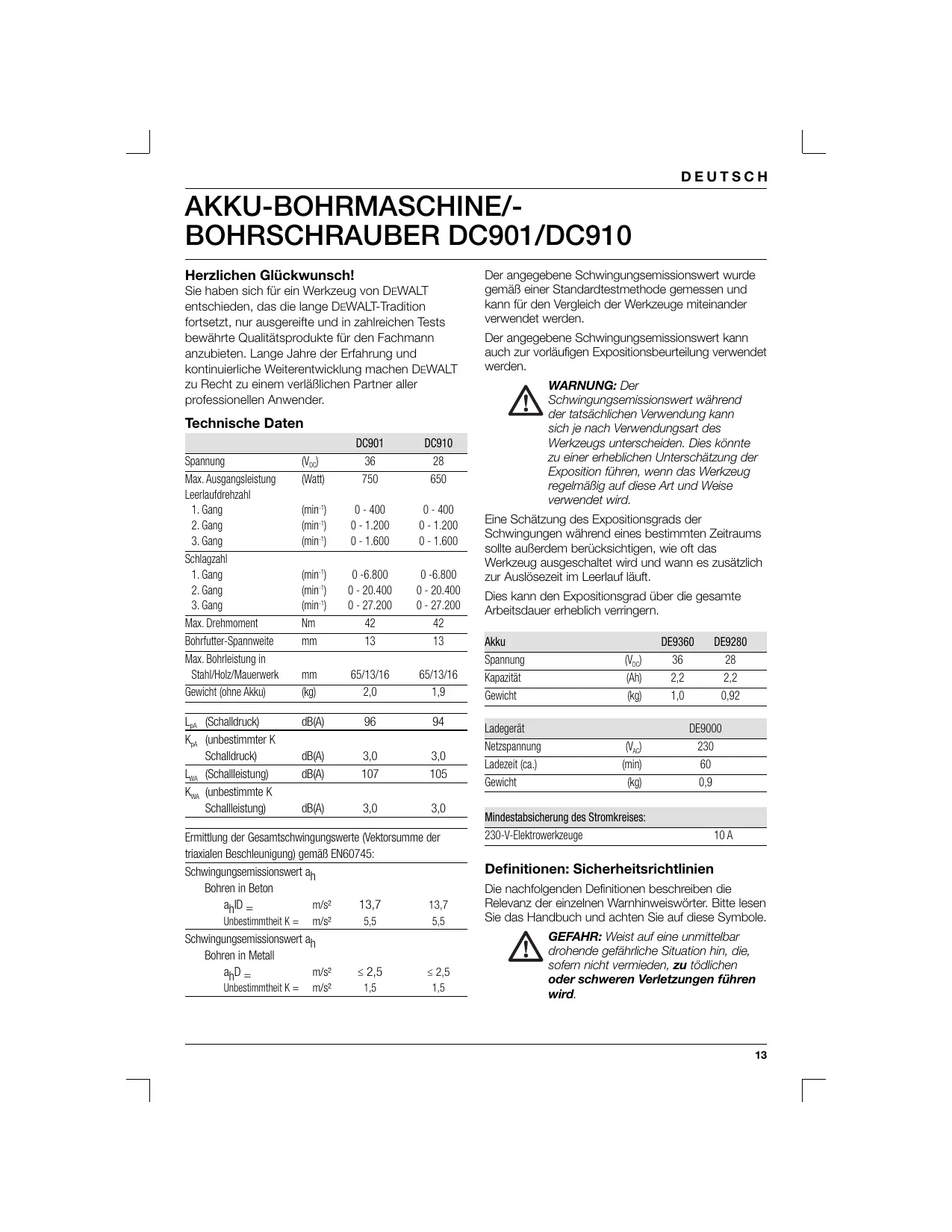

Technische Daten

		DC901	DC910
Spannung	(V_DC)	36	28
Max. Ausgangsleistung	(Watt)	750	650
Leerlaufdrehzahl
1. Gang	(min^-1)	0 - 400	0 - 400
2. Gang	(min^-1)	0 - 1.200	0 - 1.200
3. Gang	(min^-1)	0 - 1.600	0 - 1.600
Schlagzahl
1. Gang	(min^-1)	0 -6.800	0 -6.800
2. Gang	(min^-1)	0 - 20.400	0 - 20.400
3. Gang	(min^-1)	0 - 27.200	0 - 27.200
Max. Drehmoment	Nm	42	42
Bohrfutter-Spannweite	mm	13	13
Max. Bohrleistung in Stahl/Holz/Mauerwerk	mm	65/13/16	65/13/16
Gewicht (ohne Akku)	(kg)	2,0	1,9
L_pA (Schalldruck)	dB(A)	96	94
K_pA (unbestimmter K Schalldruck)	dB(A)	3,0	3,0
L_WA (Schallleistung)	dB(A)	107	105
K_WA (unbestimmte K Schallleistung)	dB(A)	3,0	3,0

Ermittlung der Gesamtschwingungswerte (Vektorsumme der triaxialen Beschleunigung) gemäß EN60745:

Schwingungsemissionswert a_h
Bohren in Beton
a_hID =	m/s2	13,7	13,7
Unbestimmtheit K =	m/s2	5,5	5,5
Schwingungsemissionswert a_h
Bohren in Metall
a_hD =	m/s2	≤ 2,5	≤ 2,5
Unbestimmtheit K =	m/s2	1,5	1,5

Der angegebene Schwingungsemissionswert wurde gemäß einer Standardtestmethode gemessen und kann für den Vergleich der Werkzeuge miteinander verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zur vorläufigen Expositionsbeurteilung verwendet werden.

WARNUNG: Der

Schwingungsemissionswert während der tatsächlichen Verwendung kann sich je nach Verwendungsart des Werkzeugs unterscheiden. Dies könnte zu einer erheblichen Unterschätzung der Exposition führen, wenn das Werkzeug regelmäßig auf diese Art und Weise verwendet wird.

Eine Schätzung des Expositionsgrads der Schwingungen während eines bestimmten Zeitraums sollte außerdem berücksichtigen, wie oft das Werkzeug ausgeschaltet wird und wann es zusätzlich zur Auslösezeit im Leerlauf läuft.

Dies kann den Expositionsgrad über die gesamte Arbeitsdauer erheblich verringern.

Akku		DE9360	DE9280
Spannung	(V_DC)	36	28
Kapazität	(Ah)	2,2	2,2
Gewicht	(kg)	1,0	0,92

Ladegerät		DE9000
Netzspannung	(V_AC)	230
Ladezeit (ca.)	(min)	60
Gewicht	(kg)	0,9

Mindestabsicherung des Stromkreises:

230-V-Elektrowerkzeuge 10 A

Definitionen: Sicherheitsrichtlinien

Die nachfolgenden Definitionen beschreiben die Relevanz der einzelnen Warnhinweiswörter. Bitte lesen Sie das Handbuch und achten Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen wird.

WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann.

VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, u. U. zu leichten oder mittelschweren Verletzungen führen kann.

VORSICHT: Weist bei Verwendung ohne das Sicherheitssymbol auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, ggf. zu Sachschäden führt

Weist auf ein Stromschlagrisiko hin.

Feuergefahr

EG-Konformitätserklärung

DC901-DC910

DEWALT erklärt hiermit, dass diese unter „Technische Daten“ beschriebenen Produkte gemäß folgenden Richtlinien und Normen konstruiert wurden: 98/37/EEC (bis 28. Dez. 2009), 2004/108/EC, 2006/42/EC (ab 29. Dez. 2009), 2006/95/EC, EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-6.

Für weitere Informationen wenden Sie sich bitte an DEWALT unter der unten angeführten Adresse oder beziehen sich auf die Rückseite dieses Handbuchs.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DEWALT ab.

$$ \chi . f o p s m a n $$

Horst Großmann

Vizepräsident für Konstruktion und

Produktentwicklung

DEWALT, Richard-Klinger-Straße 11

D-65510, Idstein, Deutschland

20.09.2007

WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung lesen.

Allgemeine Warnhinweise für Elektrowerkzeuge

WARNUNG! Alle Sicherheits-/ Warnhinweise und alle Anweisungen lesen. Die Nichteinhaltung der nachstehend aufgeführten Anweisungen kann elektrischen Schlag, Brand und/ oder schwere Verletzungen verursachen.

ALLE WARNHINWEISE UND ANWEISUNGEN ZUM SPÄTEREN NACHSCHLAGEN AUFBEWAHREN.

Der nachfolgend verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Werkzeuge (mit Netzkabel) und auf akkubetriebene Werkzeuge (ohne Netzkabel).

1) SICHERHEIT IM ARBEITSBEREICH

a) Halten Sie Ihren Arbeitsbereich sauber und gut ausgeleuchtet. Unordentliche oder dunkle Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit Elektrowerkzeugen nicht in explosionsgefährdeten Umgebungen, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie mit geerdeten Elektrowerkzeugen keine Adapterstecker. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines Stromschlags.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Stromschlagrisiko, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Werkzeug erhöht das Stromschlagrisiko.
d) Zweckentfremden Sie das Kabel nicht. Verwenden Sie es niemals, um das Elektrowerkzeug zu tragen oder zu ziehen bzw. um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen

fern. Beschädigte oder verwickelte Kabel erhöhen das Stromschlagrisiko.

e) Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie nur Verlängerungskabel, die für Außenbereiche geeignet sind. Die Verwendung eines für Außenbereiche geeigneten Verlängerungskabels verringert das Stromschlagrisiko.

f) Beim Betrieb eines Elektrowerkzeugs an einem feuchten Ort muss eine Stromversorgung mit einer Fehlerstrom-Schutzeinrichtung verwendet werden. Die Verwendung einer Fehlerstrom-Schutzeinrichtung verringert das Stromschlagrisiko.

3) PERSÖNLICHE SICHERHEIT

a) Bleiben Sie stets aufmerksam, achten Sie darauf, was Sie tun und lassen Sie beim Umgang mit Elektrowerkzeugen gesunden Menschenverstand halten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch von Elektrowerkzeugen kann zu ernsthaften Verletzungen führen.

b) Tragen Sie eine persönliche Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstungen (wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz) für die entsprechenden Einsatzbedingungen mindern das Verletzungsrisiko.

c) Verhindern Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass das Werkzeug ausgeschaltet ist, bevor Sie es an die Stromquelle und/oder den Akku anschließen, es hochheben oder tragen. Das Tragen des Elektrowerkzeugs mit dem Finger am Schalter oder der Anschluss eingeschalteter Werkzeuge führen unnötig Unfälle herbei.

d) Nehmen Sie vor dem Einschalten des Elektrowerkzeugs Einstellwerkzeuge oder Schraubenschlüssel ab. Ein Schraubenschlüssel oder Einstellwerkzeug, der/das sich in einem drehenden Teil befindet, kann zu Verletzungen führen.

e) Nicht zu weit vorlehnen! Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Werkzeug in unerwarteten Situationen besser unter Kontrolle halten.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare, Kleidung und

Handschuhe von sich bewegenden Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen.

g) Falls Vorrichtungen zur Staubabsaugung bzw. zum Staubfang vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Durch die Verwendung eines Staubfangs können die mit Staub verbundenen Gefahren reduziert werden.

4) GEBRAUCH UND WARTUNG VON ELEKTROWERKZEUGEN

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie das für Ihren Anwendungsbereich geeignete Elektrowerkzeug. Mit dem richtigen zweckbestimmten Elektrowerkzeug kann die Arbeit besser und sicherer ausgeführt werden.

b) Benutzen Sie das Elektrowerkzeug nicht, wenn sich der Ein-Aus-Schalter nicht verstellen lässt. Ein Elektrowerkzeug mit defektem Schalter ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker der Stromquelle und/oder dem Akku vom Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehör wechseln oder Elektrowerkzeuge aufbewahren. Diese Vorsichtsmaßnahmen verhindern ein unbeabsichtigtes Einschalten des Elektrowerkzeugs.

d) Bewahren Sie ungenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Elektrowerkzeuge nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind in den Händen unerfahrener Personen gefährlich.

e) Halten Sie Elektrowerkzeuge stets in einem einwandfreien Zustand. Überprüfen Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile Bruchstellen aufweisen oder so beschädigt sind, dass sie die Funktion des Elektrowerkzeugs beeinträchtigen. Lassen Sie beschädigte Werkzeuge vor dem Gebrauch reparieren. Viele Unfälle sind auf schlecht gewartete Elektrowerkzeuge zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu kontrollieren.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und in der für diesen speziellen Elektrowerkzeugtyp vorgeschriebenen Art und Weise. Der

Gebrauch von Werkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) GEBRAUCH UND WARTUNG VON AKKUBETRIEBENEN WERKZEUGEN

a) Laden Sie Akkus nur in Ladegeräten auf, die vom Hersteller angegeben wurden. Ein Ladegerät, das nur für eine bestimmte Akkuart geeignet ist, kann zu einer Brandgefahr führen, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie für die Elektrowerkzeuge nur die dafür speziell vorgesehenen Akkus. Der Gebrauch von anderen Akkus kann zu Verletzungen und Feuer führen.
c) Halten Sie den nicht benutzten Akku von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen fern, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder einen Brand hervorrufen.
d) Bei unsachgemäßer Verwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei unbeabsichtigtem Kontakt mit Wasser abspülen. Gelangt die Flüssigkeit in die Augen, suchen Sie darüber hinaus einen Arzt auf. Austretende Akkufüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

6) REPARATUREN

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit kann gewährleistet werden, dass der Betrieb des Elektrowerkzeugs sicher ist.

Zusätzliche werkzeugspezifische Sicherheitshinweise

Sicherheitswarnhinweise für Bohrmaschinen/Bohrschrauber/Bohrhämmer

• Tragen Sie bei der Verwendung von Schlagbohrern stets einen Gehörschutz. Bei Lärmeinwirkung besteht die Gefahr von Gehörschäden.

• Halten Sie das Werkzeug an den isolierten Oberflächen, wenn Sie in Bereichen arbeiten, in denen es mit verborgenen elektrischen Installationen oder seinem eigenen Netzkabel in Kontakt kommen könnte. Bei einem Auftreffen des Schneidzubehörs auf ein stromführendes Kabel werden die freiliegenden Metallflächen des Elektrowerkzeugs stromführend und der Bediener ist Stromschlaggefahr ausgesetzt.

• Verwenden Sie die mit diesem Werkzeug gelieferten Zusatzgriffe. Bei einem Verlust der Kontrolle sind Verletzungen möglich.

• Das Werkstück muss stets mit Klemmen oder anderen geeigneten Methoden auf einer stabilen Oberfläche befestigt werden. Das Werkstück sollte nicht von Hand oder an den Körper gehalten werden, da dieser instabile Halt zum Verlust der Kontrolle führen kann.
• Tragen Sie einen Gehörschutz, wenn Sie über längere Zeitabschnitte mit dem Bohrhammer arbeiten. Bei langer Aussetzung an intensiven Lärm besteht die Gefahr von Gehörschäden. Durch Bohrhammerarbeiten verursachte hohe Lautstärkepegel können zu einem zeitweiligen Hörverlust oder ernsthaften Trommelfellschäden führen.
• Tragen Sie eine Schutzbrille oder anderen Augenschutz. Bei Hammer- und Bohrarbeiten können Splitter wegfliegen. Fliegende Partikel können permanente Augenschäden verursachen.
• Bohreinsätze und Werkzeuge werden beim Betrieb heiß. Ziehen Sie vor Berühren dieser Teile Schutzhandschuhe an.

Zusätzliche Sicherheitshinweise für Akkupakete und Ladegeräte

• Vergewissern Sie sich, daß das Akkupaket trocken und sauber ist, bevor Sie es in das Ladegerät einsetzen.
• Tragen Sie das Ladegerät niemals an seiner Leitung. Ziehen Sie den Netzstecker niemals am Kabel aus der Steckdose. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
• Lassen Sie defekte Kabel immer von einer unserer autorisierten DEWALT-Kundendienstwerkstätten austauschen. Versuchen Sie nie, das Gerät selber zu reparieren.
• Setzen Sie das Ladegerät keiner feuchten oder nassen Umgebung aus.
• Versuchen Sie nicht, nasse Akkupakete aufzuladen.
• Versuchen Sie niemals, ein Akkupaket zu öffnen.
• Laden Sie nur Akkupakete mit den in diesem Handbuch angegebenen Werten. Versuchen Sie nie, nicht aufladbare Batterien zu laden.
• Folgen Sie bei der Entsorgung des Akkupakets stets den Anweisungen hinten in dieser Anleitung.
• Unbenutzte Ladegeräte und Akkupakete müssen an einem trockenen, sicher verschlossenen Ort und für Kinder unzugänglich aufbewahrt werden.

Transport der Maschine

DEWALT Li-Ionen Akkupakete entsprechen den notwendigen Testanforderungen gemäß Handbuch UN Manual of Tests and Criteria (ST/SG/AC.10/11/Rev.3 Teil III, Unterabschnitt 38,3) nach den UN Empfehlungen über den Transport von Gefahrengütern.

• Die Akkupakete haben einen wirksamen Schutz vor internem Überdruck und Kurzschluss.
• Es wurden entsprechende Maßnahmen zur Verhinderung von Gewaltbruch und gefährlichem Gegenstrom getroffen.
• Der äquivalente Lithiumgehalt liegt unterhalb des relevanten Grenzwerts.

DEWALT Li-Ionen Akkupakete sind ausgenommen von nationalen und internationalen Bestimmungen, die für Gefahrengüter gelten. Diese Bestimmungen treten jedoch in Kraft, wenn mehrere Akkupakete zusammen transportiert werden.

- Vergewissern Sie sich, daß die Akkupakete gemäß den oben erwähnten Gefahrengutbestimmungen verpackt werden, um ein Kurzschließen zu verhindern.

Schilder am Werkzeug

Am Werkzeug sind folgende Piktogramme angebracht:

Lage des Datumscodes

Der Datumscode, welcher auch das Baujahr enthält, ist auf der Gehäuseoberfläche an der Verbindungsstelle zwischen Werkzeug und Akku aufgedruckt!

Beispiel:

2007 XX XX

Baujahr

Schilder am Ladegerät und am Akkupaket

Die Schilder am Ladegerät und am Akkupaket zeigen folgende Symbole:

Bedienungsanleitung vor Gebrauch lesen.

Das Gerät keiner Nässe aussetzen.

Nicht mit elektrisch leitenden Gegenständen berühren.

Beschädigte Akkus nicht aufladen.

Beschädigte Ladegeräte nicht verwenden.

Nur bei einer Umgebungstemperatur zwischen 4 °C und 40 °C aufladen.

Beschädigte Kabel sofort ersetzen lassen.

Ladegerät-Problem.

Akku-Problem.

Akku umweltgerecht entsorgen.

Akku nicht verbrennen.

Nur mit speziell dafür bestimmten DEWALT-Ladegeräten aufladen.

Die Ladezeit ist den technischen Daten zu entnehmen.

Überprüfen der Lieferung

Die Verpackung enthält:

1 Akku-Bohrschrauber mit Mittengriff
1 Zusatzhandgriff
1 Akku (DC901K/DC910K)
2 Akkus (DC901KL/DC910KL)
1 Ladegerät
1 Transportkoffer (nur für K-Modelle)
1 Bedienungsanleitung
1 Explosionszeichnung

HINWEIS: Bei den N-Modellen sind Akkupakete und Ladegeräte nicht Teil des Lieferumfangs.

• Vergewissern Sie sich, daß das Elektrowerkzeug sowie die Zubehörteile beim Transport nicht beschädigt wurden.
• Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung gründlich durch.

Beschreibung (Abb. A)

WARNUNG: Nehmen Sie niemals Änderungen an dem Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu Sach- und Personenschäden führen.

VERWENDUNGSZWECK

Ihre Bohrmaschine/Bohrschrauber ist für professionelle Bohrarbeiten, Schlagbohrarbeiten und Schraubarbeiten konstruiert worden.

Verwenden Sie das Werkzeug NICHT in einer feuchten Umgebung oder in der Nähe von brennbaren Flüssigkeiten oder Gasen.

Diese Bohrmaschinen/Bohrschrauber sind professionelle Elektrowerkzeuge. Lassen Sie Kinder

NICHT in Kontakt mit dem Werkzeug kommen.

Unerfahrene Personen dürfen das Werkzeug nur unter Beaufsichtigung benutzen.

1 Drehzahl-Regelschalter
2 Rechts-/Linkslauf-Umschalter
3 Schnellspannbohrfutter/Automatische Spindelarretierung
4 Einstellring für Drehmoment
5 Getriebeumschalter Bohren/Schlagbohren
6 Dreigang-Getriebeumschaltung
7 Werkzeugfach
8 Handgriff
9 Zusatzhandgriff
10 Akku

Ladegerät

Ihr DE9000 Ladegerät kann DEWALT Li-Ionen-Akku-Pakete mit 36 V (DE9360) und 28 V (DE9280) bei 2,2 Ah laden.

10 Akku
11 Entriegelungsknopf
12 Ladegerät
13 Ladekontrolleuchten (rot)

Automatische Spindelarretierung

Die automatische Spindelarretierung wird nach Ausschalten der Maschine aktiviert. Der Spannring läßt sich nun leicht mit einer Hand drehen.

Elektrische Sicherheit

Das Ladegerät wurde nur für eine Spannung konzipiert. Überprüfen Sie deswegen, ob die Netzspannung der auf dem Typenschild des Ladegerätes angegebenen Spannung entspricht.

Ihr DEWALT-Ladegerät ist gemäß EN 60335 zweifach isoliert; eine Erdleitung ist aus diesem Grunde überflüssig.

Wenn das Netzkabel beschädigt ist, muss es durch ein spezialgefertigtes Kabel ersetzt werden, das über die DEWALT-Serviceorganisation erhältlich ist.

CH Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers.

Typ 11 für Klasse II

(Doppelisolierung) - Geräte

Typ 12 für Klasse I (Schutzleiter) - Geräte

CH Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Auswechseln des Netzkabels oder -steckers

Defekte Netzkabel oder -stecker dürfen nur von einem autorisierten Fachbetrieb ausgewechselt werden. Ausgetauschte Netzkabel oder -stecker müssen danach fachgerecht entsorgt werden.

Verlängerungskabel

Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme des Ladegerätes ausreichend ist (vgl. technische Daten).

Der Mindestquerschnitt beträgt 1 mm ^4 .

Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer völlig aus.

Zusammenbauen und Einstellen

WARNUNG: Entnehmen Sie vor dem Zusammenbauen und Einstellen immer den Akku.

WARNUNG: Schalten Sie das Elektrowerkzeug immer aus, bevor Sie den Akku einsetzen oder entfernen.

WARNUNG: Verwenden Sie nur DEWALT-Akkus und -Ladegeräte.

Anbringen und Entfernen des Akku-Pakets (Abb. A)

• Um das Akku-Paket (10) anzubringen, richten Sie es mit der Aufnahme am Gerät aus. Schieben Sie das Akku-Paket in die Aufnahme und drücken Sie, bis es einrastet.
• Um das Akku-Paket zu entfernen, drücken Sie den Löseknopf (11) und ziehen Sie gleichzeitig das Akku-Paket aus der Aufnahme heraus.

Laden des Akkupakets (Abb. A & B)

Prüfen Sie vor dem Laden des Akkupakets immer die Stromversorgung des Ladegerätes. Falls die Stromversorgung funktioniert, das Akkupaket aber nicht geladen wird, sollten Sie Ihr Ladegerät von

einer DEWALT Kundendienstwerkstatt nachsehen lassen. Während des Ladens können sich Ladegerät und Akkupaket erwärmen. Dies gehört zum normalen Betrieb und deutet nicht auf irgendein Problem hin.

VORSICHT: Laden Sie das Akkupaket nicht bei einer Umgebungstemperatur unter 4 °C oder über 40 °C. Empfohlene Ladetemperatur: zirka 24 °C.

• Um das Akkupaket (10) zu laden, stecken Sie es gemäß der Abbildung in das Ladegerät (12) und schließen dieses an die Stromversorgung an. Vergewissern Sie sich, daß das Akkupaket vollständig in das Ladegerät eingeführt wurde. Die roten Ladekontrolleuchten (13) blinken entsprechend dem Zustand des Akkupakets.
• Nach Beendigung des Ladevorgangs sind die Kontrolleuchten alle an. Das Ladegerät schaltet automatisch auf Ausgleichsladung um.
• Das Akkupaket kann jederzeit aus dem Ladegerät entfernt oder auf unbegrenzte Zeit im angeschlossenen Ladegerät gelassen werden.
• Wenn die roten Ladekontrolleuchten schnell blinken, liegt ein Ladeproblem vor. Setzen Sie das Akkupaket nochmals ein oder verwenden Sie zu Testzwecken ein anderes Akkupaket. Falls auch das neue Akkupaket nicht geladen werden kann, lassen Sie das Ladegerät bitte von einer DEWALT Kundendienstwerkstatt nachsehen.
• Falls die roten Ladekontrolleuchten schnell blinken, d.h. ein kurzes Blinken und dann ein langes Blinken, so liegt ein Problem am Ladegerät vor. Bringen Sie das Ladegerät zu einer DEWALT Kundendienstwerkstatt.
• Wenn das Ladegerät an Spannungsquellen wie Generatoren oder Wechselrichtern angeschlossen ist, kann es vorkommen, daß die roten Ladekontrolleuchten (13) zusammen blinken, d.h. zweimaliges schnelles Blinken und dann eine Pause. Dies deutet auf eine vorübergehende Störung der Stromversorgung hin. Das Ladegerät schaltet wieder automatisch auf Normalbetrieb.

Ladevorgang (Abb. B)

Den Ladezustand des Akkupakets können Sie der unten aufgeführten Tabelle entnehmen.

Ladezustand
1 Lampe blinkt	< 33%
1 Lampe blinkt, 1 Lampe an	33-66%
1 Lampe blinkt, 2 Lampen an	66-99%
3 Lampen an	100%

Automatische Auffrischung (Refresh)

Beim automatischen Feinausgleich werden die einzelnen Zellen im Akku für ihre Spitzenkapazität optimiert. Die Akkus sollten wöchentlich oder immer wenn der Akku nicht mehr die gewohnte Leistung liefert, ausgeglichen werden. Zum Ausgleichen wird der Akku wie gewöhnlich in das Ladegerät gesteckt. Lassen Sie den Akku dann mindestens 8 Stunden im Ladegerät.

Heiß/kalt-Akkupaket-Verzögerung

Falls das Ladegerät ein zu heißes oder zu kaltes Akkupaket feststellt, so wird automatisch eine „heiß/kalt-Akkupaket-Verzögerung" gestartet und der Ladevorgang aufgeschoben, bis der Akku eine angemessene Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch auf den Akkupaket-Lademodus um. Diese Funktion stellt eine maximale Lebensdauer des Akkus sicher.

Tiefentladungsschutz

Das Akkupaket ist gegen Tiefentladung geschützt, wenn es im Werkzeug verwendet wird.

Einsetzen und Entfernen von Bits (Abb. A & C)

• Öffnen Sie das Bohrfutter, indem Sie den Spannring (15) gegen den Uhrzeigersinn drehen, und setzen Sie den Bit-Schaft ein.
• Setzen Sie das Bit bis zum Anschlag in das Bohrfutter ein und heben Sie es vor dem Anziehen leicht an.
• Ziehen Sie das Bohrfutter fest an, indem Sie den Spannring im Uhrzeigersinn drehen.
• Gehen Sie zum Entfernen des Bits in umgekehrter Reihenfolge vor.

Einstellen der Betriebsart (Abb. D)

Dieses Gerät läßt sich in folgenden Betriebsarten benutzen:

• Schrauben
• Rotationsbohren: für Stahl, Holz und Kunststoffe
• Schlagbohren: für Mauerwerk

- Um die Schraubendreher-Betriebsart zu wählen, richten Sie den Ring (5) mit dem Symbol (16) am Gehäuse aus.

• Um die Bohrer-Betriebsart zu wählen, richten Sie den Ring (5) mit dem Symbol (17) am Gehäuse aus.
• Um die Schlagbohr-Betriebsart zu wählen, wählen Sie zunächst die Bohrer-Betriebsart, und richten Sie anschließend das Symbol am Ring (4) mit dem Anzeiger (18) am Ring (5) aus.

WARNUNG: Schalten Sie die Betriebsart nicht um, während das Werkzeug läuft.

Drehmomenteinstellung (Abb. D)

Der Einstellring dieses Werkzeugs hat eine Reihe von Positionen für die Drehmoment-Vorwahl beim Schrauben und für das Werkstück. Die richtige Einstellung hängt von der Schraubengröße und dem Werkstücksmaterial ab und wird im Abschnitt "Schrauben" beschrieben.

• Wählen Sie die erforderliche
  Drehmomenteinstellung, indem Sie das Symbol bzw. die Zahl auf dem Ring (4) mit dem Anzeiger (18) am Ring (5) ausrichten.

Rechts-/Linkslauf-Umschalter (Abb. E)

• Bedienen Sie den Rechts-/Linkslauf-Umschalter (2) wie abgebildet, um Rechts- oder Linkslauf zu wählen. Die Pfeile am Werkzeuggehäuse zeigen die Drehrichtung an.

WARNUNG: Warten Sie immer, bis der Motor völlig stillsteht und ändern Sie erst dann die Laufrichtung.

Dreigang-Getriebeumschaltung (Abb. F)

Dieses Werkzeug besitzt ein Dreiganggetriebe, das an der Getriebeumschaltung (6) eingestellt werden kann.

1 niedrige Drehzahl/hohes Drehmoment
2 mittelhohe Drehzahl/mittelhohes Drehmoment
3 hohe Drehzahl/niedriges Drehmoment

Für die Drehzahl verweisen wir auf die technischen Daten.

• Wechseln Sie niemals den Gang, während der EIN-/AUS-Schalter gedrückt ist.

Gebrauchsanweisung

WARNUNG:

- Beachten Sie immer die Sicherheits-hinweise und die gültigen Vorschriften.

• Informieren Sie sich über den genauen Verlauf von Leitungen und Verkabelungen.
• Drücken Sie beim Arbeiten das Elektrowerkzeug nur leicht an. Übermäßiger Druck erhöht die Bohrgeschwindigkeit nicht, sondern beeinträchtigt lediglich die Leistung und verkürzt möglicherweise die Lebensdauer des Elektrowerkzeuges.

Vor dem Betrieb:

• Vergewissern Sie sich, daß Ihr Akku (vollständig) geladen ist.
• Vergewissern Sie sich, daß das Akkupaket richtig sitzt.
• Setzen Sie das entsprechende Bohrwerkzeug ein.
• Markieren Sie die Stelle, an der ein Loch gebohrt werden soll.

Ein- und Ausschalten (Abb. A & E)

• Betätigen Sie zum Starten des Elektrowerkzeuges den Drehzahl-Regelschalter (1). Je tiefer der Drehzahl-Regelschalter gedrückt wird, um so höher ist die Drehzahl des Antriebsmotors.
• Lassen Sie zum Stoppen des Werkzeuges den Schalter los.
• Um das Werkzeug vor unbeabsichtigtem Einschalten zu schützen, schieben Sie den Rechts-/Linkslaufschieber (2) in die Mittelstellung.

Schrauben (Abb. A)

• Wählen Sie mit dem Einstellring (5) die Betriebsart Bohren.
• Wählen Sie mit dem Schalter (2) Rechts- oder Linkslauf.
• Stellen Sie den Einstellring (4) auf Position 1 und fangen Sie mit dem Schrauben an (niedriges Drehmoment).
• Falls die Kupplung zu schnell auskuppelt, stellen Sie den Einstellring auf einen größeren Wert ein.

Bohren (Abb. A)

• Wählen Sie mit dem Einstellring (5) die Betriebsart Bohren.
• Wählen Sie mit dem Schiebeschalter (2) die Vorwärtsdrehrichtung.

Bohren in Metall

- Verwenden Sie beim Bohren in Metall eine Kühlfüssigkeit. Bei Gußeisen und Messing sollte trocken gebohrt werden.

Bohren in Holz

- Verwenden Sie einen geeigneten Bohrer.

Wenden Sie sich für nähere Informationen über das richtige Zubehör an Ihren Händler.

Wartung

Ihr DEWALT-Elektrowerkzeug wurde für eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus.

Schmieren

Ihr Elektrowerkzeug erfordert keine zusätzliche Schmierung.

Reinigung

WARNUNG:

• Reinigen Sie das Gehäuse des Ladegerätes mit einem weichen Tuch. Ziehen Sie vorher den Netzstecker des Ladegerätes.
• Entnehmen Sie vor dem Reinigen Ihres Werkzeuges den Akku.
• Sorgen Sie dafür, daß die Lüftungsschlitze offen bleiben, und reinigen Sie das Gehäuse regelmäßig mit einem weichen Tuch.

Sonderzubehör

WARNUNG: Da anderes Zubehör von Drittanbietern von DEWALT nicht mit diesem Produkt geprüft wurde, könnte die Verwendung von solchem Zubehör gefährlich sein. Zur Vermeidung einer Verletzungsgefahr sollten nur die von DEWALT empfohlenen Zubehörteile mit diesem Produkt verwendet werden.

Nähere Informationen über passendes Zubehör erhalten Sie von Ihrem Fachhändler.

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf nicht über den normalen Hausmüll entsorgt werden.

Sollte Ihr DEWALT Produkt eines Tages erneuert werden müssen, oder falls Sie es nicht weiter verwenden wollen, so darf es nicht über den Hausmüll entsorgt werden. Stellen Sie dieses Produkt zur getrennten Entsorgung bereit.

Durch die getrennte Entsorgung gebrauchter Produkte und Verpackungen können die Materialien recycelt und wiederverwertet werden. Die Wiederverwertung recycelter Materialien schont die Umwelt und verringert die Nachfrage nach Rohstoffen.

Die regionalen Bestimmungen schreiben unter Umständen die getrennte Entsorgung elektrischer Produkte aus dem Haushalt an Sammelstellen oder seitens des Händlers vor, bei dem Sie das neue Produkt erworben haben.

DEWALT nimmt Ihre ausgedienten DEWALT-Produkte gern zurück und sorgt für eine umweltfreundliche Entsorgung und Wiederverwertung. Um diesen Dienst zu nutzen, bitte schicken Sie Ihr Produkt zu einer Vertragswerkstatt. Hier wird es dann auf unsere Kosten gesammelt.

Die Adresse des zuständigen Büros von DEWALT steht in dieser Anleitung, darüber läßt sich die nächstgelegene Vertragswerkstatt ermitteln.

Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von DEWALT sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com

Akkupaket

Falls das langlebige Akkupaket bei Arbeiten, die zuvor mit Leichtigkeit erledigt wurden, nicht mehr genügend Leistung liefert, so muß es aufgeladen

werden. Entsorgen Sie das Akkupaket am Ende seiner Lebensdauer auf umweltgerechte Weise.

• Entladen Sie das Akkupaket vollständig und entfernen Sie es anschließend aus dem Werkzeug.
• Li-Ionen Zellen sind zum Recyceln geeignet. Zur Wiederverwertung oder umweltverträglichen Entsorgung sind die Zellen bei Ihrem Händler oder einer kommunalen Sammelstelle abzugeben. Die gesammelten Akkupakete werden dann ordnungsgemäß recycelt oder entsorgt.

GARANTIE

• 30 TAGE GELD ZURÜCK GARANTIE •

Wenn Sie mit der Leistung Ihres DEWALT-Elektrowerkzeuges nicht völlig zufrieden sind, können Sie es unter Vorlage des Original-Kaufbeleges ohne weiteres innerhalb von 30 Tagen bei Ihrem DEWALT-Händler im Original-Lieferumfang zurückgeben und erhalten Ihr Geld zurück. Die Geld zurück Garantie gilt nicht auf Zubehör.

• 1 JAHR KOSTENLOSE INSPEKTION •

Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungs- oder Kundendienstleistungen für Ihr DEWALT-Elektrowerkzeug unter Vorlage des Original-Kaufbeleges von einer DEWALT-Kundendienstwerkstatt ausgeführt. Diese Leistung ist im Kaufpreis eingeschlossen.

• 1 JAHR GARANTIE •

Die Garantiefrist von 12 Monaten gilt für alle DEWALT-Elektrowerkzeuge und beginnt mit dem Kaufdatum, das durch den Original-Kaufbeleg nachgewiesen werden muß.

In dieser Zeit garantieren wir:

• Kostenlose Beseitigung eventueller Störungen
• Kostenlosen Ersatz aller schadhaften Teile
• Kostenlosen und fachmännischen Reparaturservice
• Voraussetzung ist, daß der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist und nur Original-DEWALT-Zubehörteile verwendet wurden, die ausdrücklich von

DEWALT als zum Betrieb mit DEWALT-Elektrowerkzeugen geeignet bezeichnet worden sind.

Den Standort Ihres nächstgelegenen Händlers oder Ihrer Kundendienst-Werkstatt erfahren Sie unter der entsprechenden Telefonnummer auf der Rückseite. Eine Übersicht über die DEWALT-Kundendienstwerkstätte und weitere Informationen finden Sie auch im Internet:

www.2helpU.com.

Mit dieser Garantieerklärung erhalten Sie eine zusätzliche Sicherheit. Sie schränkt jedoch in keinem Falle Ihre gesetzlichen Gewährleistungsrechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben. Sie können nach Ihrer Wahl diese in gewissem Umfange weitergehenden Rechte (Minderung des Kaufpreises oder Rückgängigmachung des Kaufes) auch Ihrem Verkäufer gegenüber geltend machen.

CORDLESS DRILL/DRIVER DC901/DC910

Congratulations!

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Germania

20-09-2007

2) ELEKTRISCHE VEILIGHEID

Automatische spindelblokkering

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Saksa 20.9.2007

DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Saksa

20.9.2007

DEWALT, Richard-Klinger-Straße 11,
