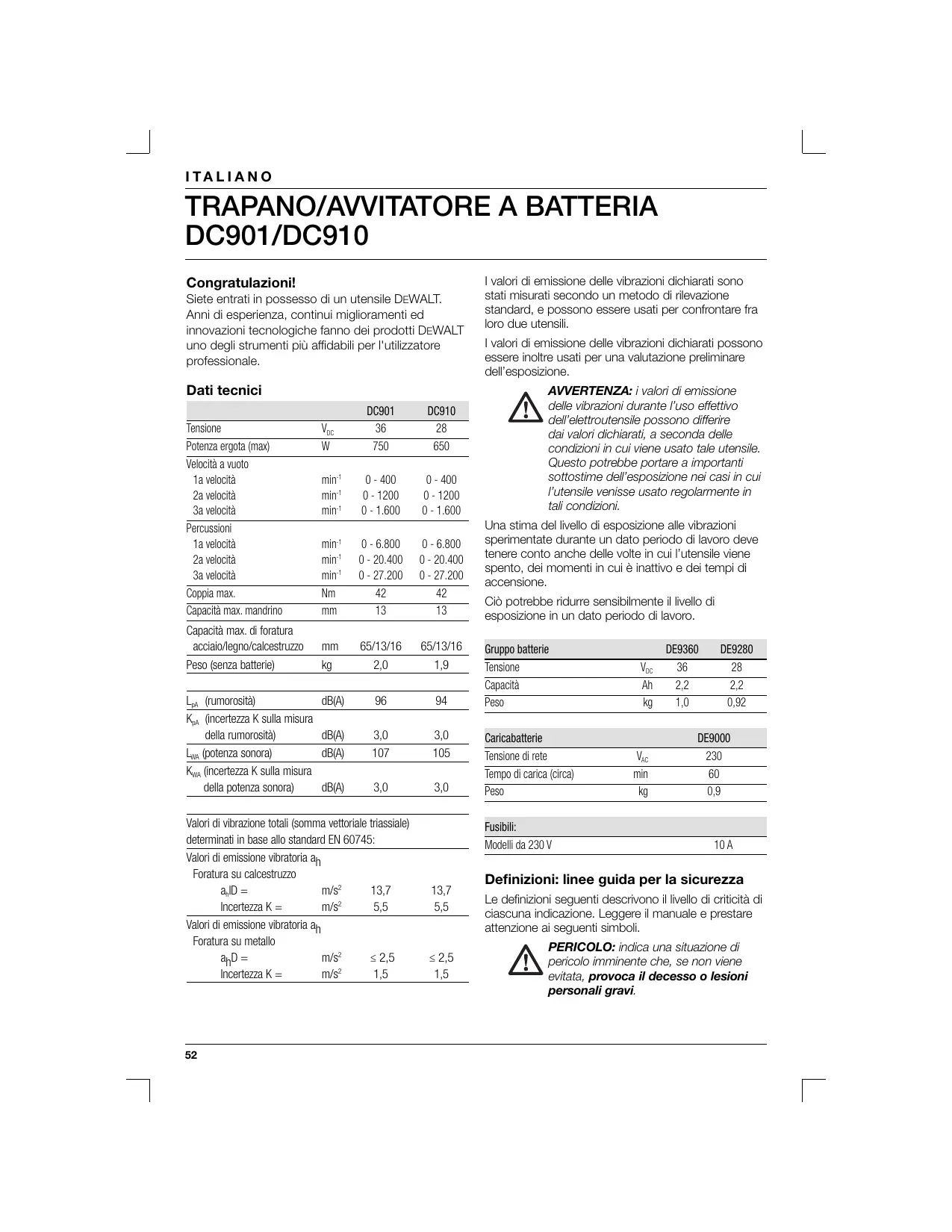

MANUALE UTENTE DC910KL DEWALT

Siete entrati in possesso di un utensile DEWALT. Anni di esperienza, continui miglioramenti ed innovazioni tecnologiche fanno dei prodotti DEWALT uno degli strumenti più affidabili per l'utilizzatore professionale.

Dati tecnici

		DC901	DC910
Tensione	V_DC	36	28
Potenza ergota (max)	W	750	650
Velocità a vuoto
1a velocità	min^-1	0 - 400	0 - 400
2a velocità	min^-1	0 - 1200	0 - 1200
3a velocità	min^-1	0 - 1.600	0 - 1.600
Percussioni
1a velocità	min^-1	0 - 6.800	0 - 6.800
2a velocità	min^-1	0 - 20.400	0 - 20.400
3a velocità	min^-1	0 - 27.200	0 - 27.200
Coppia max.	Nm	42	42
Capacità max. mandrino	mm	13	13

Capacità max. di foratura acciaio/legno/calcestruzzo	mm	65/13/16	65/13/16
Peso (senza batterie)	kg	2,0	1,9
L_pA (rumorosità)	dB(A)	96	94
K_pA (incertezza K sulla misura della rumorosità)	dB(A)	3,0	3,0
L_WA (potenza sonora)	dB(A)	107	105
K_WA (incertezza K sulla misura della potenza sonora)	dB(A)	3,0	3,0

Valori di vibrazione totali (somma vettoriale triassiale) determinati in base allo standard EN 60745:
Valori di emissione vibratoria a_h Foratura su calcestruzzo
a_hD =	m/s2	13,7	13,7
Incertezza K =	m/s2	5,5	5,5
Valori di emissione vibratoria a_h Foratura su metallo
a_hD =	m/s2	≤ 2,5	≤ 2,5
Incertezza K =	m/s2	1,5	1,5

I valori di emissione delle vibrazioni dichiarati sono stati misurati secondo un metodo di rilevazione standard, e possono essere usati per confrontare fra loro due utensili.

I valori di emissione delle vibrazioni dichiarati possono essere inoltre usati per una valutazione preliminare dell'esposizione.

AVVERTENZA: i valori di emissione delle vibrazioni durante l'uso effettivo dell'elettroutensile possono differire dai valori dichiarati, a seconda delle condizioni in cui viene usato tale utensile. Questo potrebbe portare a importanti sottostime dell'esposizione nei casi in cui l'utensile venisse usato regolarmente in tali condizioni.

Una stima del livello di esposizione alle vibrazioni sperimentate durante un dato periodo di lavoro deve tenere conto anche delle volte in cui l'utensile viene spento, dei momenti in cui è inattivo e dei tempi di accensione.

Ciò potrebbe ridurre sensibilmente il livello di esposizione in un dato periodo di lavoro.

Gruppo batterie		DE9360	DE9280
Tensione	V_DC	36	28
Capacità	Ah	2,2	2,2
Peso	kg	1,0	0,92

Caricabatterie		DE9000
Tensione di rete	V_AC	230
Tempo di carica (circa)	min	60
Peso	kg	0,9

Fusibili:

Modelli da 230 V

10 A

Definizioni: linee guida per la sicurezza

Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguenti simboli.

PERICOLO: indica una situazione di pericolo imminente che, se non viene evitata, provoca il decesso o lesioni personali gravi.

AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare il decesso o lesioni personali gravi.

ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare lesioni personali di entità lieve o moderata.

ATTENZIONE: utilizzato senza il simbolo di allarme sicurezza indica una situazione potenzialmente pericolosa che, se non viene evitata, potrebbe risultare in danni alla proprietà.

Segnala il pericolo di scosse elettriche.

Segnala rischio di incendi.

Dichiarazione CE di conformità CE

DC901/DC910

DEWALT dichiara che i prodotti descritti sotto la dicitura “Dati tecnici” sono stati costruiti in conformità alle norme: 98/37/CEE (fino al 28 dicembre 2009), 2004/108/EC, 2006/42/CE (a partire dal 29 dicembre 2009), 2006/95/CE, EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-6.

Per ulteriori informazioni, contattare DEWALT all'indirizzo qui sotto o consultare il retro del presente manuale.

La responsabilità della compilazione della scheda tecnica è stata affidata al sottoscritto, il quale rende questa dichiarazione a nome di DEWALT.

$$ \chi . f o p m a n $$

Horst Großmann

Vicepresidente ricerca e sviluppo

AVVERTENZA: per ridurre il rischio di lesioni personali, leggere attentamente il manuale di istruzioni.

Avvertenze generali relative alla sicurezza degli elettroutensili

AVVERTENZA! Leggere tutte le istruzioni e le avvertenze relative alla sicurezza La mancata osservanza delle avvertenze e delle istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi.

CONSERVARE TUTTE LE AVVERTENZE E LE ISTRUZIONI PER RIFERIMENTO FUTURO.

Il termine “elettroutensile” utilizzato nelle avvertenze fa riferimento sia agli elettroutensili alimentati da rete (tramite cavo), sia a quelli alimentati a batteria (cordless).

1) SICUREZZA DELL'AMBIENTE DI LAVORO

a) Mantenere l'ambiente di lavoro pulito e ben illuminato. Gli ambienti disordinati o bui favoriscono gli incidenti.
b) Non utilizzare elettroutensili in atmosfere esplosive, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono provocare l'accensione di polvere o fumi.
c) Durante l'uso di un elettroutensile, tenere lontani i bambini e qualsiasi altra persona che si trova nelle vicinanze. Le distrazioni possono provocare la perdita di controllo.

2) SICUREZZA DAL PUNTO DI VISTA ELETTRICO

a) Le spine dell'elettroutensile devono essere adatte alla presa di rete. Non modificare mai la spina in alcun modo. Non utilizzare adattatori con gli elettroutensili con collegamento a terra (a massa). Per ridurre il rischio di scosse elettriche evitare di modificare le spine e utilizzare sempre le prese appropriate.
b) Evitare il contatto delle parti del corpo con superfici collegate a terra, quali condotti, radiatori, fornelli e frigoriferi. Se il proprio corpo è collegato a terra, il rischio di scosse elettriche aumenta.
c) Non esporre gli elettroutensili alla pioggia o all'umidità. L'ingresso di acqua in un elettroutensile aumenta il rischio di scosse elettriche.
d) Utilizzare il cavo correttamente. Non utilizzare mai il cavo per spostare, tirare o scollegare l'elettroutensile. Tenere il cavo

ITALIANO

al riparo da calore, olio, spigoli o parti in movimento. Se il cavo è danneggiato o impigliato, il rischio di scosse elettriche aumenta.

e) Durante l'uso dell'elettroutensile in ambienti esterni, utilizzare una prolunga adatta all'uso esterno. Per ridurre il rischio di scosse elettriche, utilizzare un cavo adatto ad ambienti esterni.

f) Se è inevitabile l'uso di un elettroutensile in una zona umida, usare una fonte di corrente protetta da un interruttore differenziale (salvavita). L'uso di un interruttore differenziale riduce i rischi di scosse elettriche.

3) SICUREZZA PERSONALE

a) Quando si utilizza un elettroutensile, prestare sempre la massima attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare un elettroutensile se si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l'uso di tali elettroutensili potrebbe provocare gravi lesioni personali.

b) Usare le protezioni antinfortunistiche. Indossare sempre protezioni oculari. L'uso di protezioni antinfortunistiche quali mascherine per la polvere, scarpe antiscivolo, elmetti o cuffie protettive, in condizioni opportune consente di ridurre le lesioni personali.

c) Evitare la messa in funzione non intenzionale. Assicurarsi che l'interruttore sia in posizione off prima di connettere la fonte di corrente e/o il blocco batteria e prima di afferrare o trasportare l'utensile. Se gli elettroutensili vengono trasportati tenendo il dito sull'interruttore o collegati alla rete elettrica con l'interruttore nella posizione on, il rischio di incidenti aumenta.

d) Prima di accendere l'elettroutensile, rimuovere eventuali chiavi o chiavistelli di regolazione. Un chiavistello o una chiave fissati su una parte rotante dell'elettroutensile possono provocare lesioni personali.

e) Prestare attenzione a non perdere l'equilibrio. Mantenere costantemente un buon equilibrio, evitando sbilanciamenti. In questo modo si detiene un maggiore controllo sull'elettrousile nelle situazioni impreviste.

f) Indossare un abbigliamento adatto. Non indossare abiti larghi o gioielli. Tenere capelli, abiti e guanti lontano dalle parti in movimento. Gli abiti larghi, i gioielli o i capelli lunghi possono rimanere impigliati nelle parti in movimento.

g) Se la dotazione comprende dispositivi per il collegamento di sistemi di estrazione e

raccolta della polvere, collegarli e utilizzarli in modo corretto. La raccolta della polvere può ridurre i pericoli legati alla polvere.

4) USO E MANUTENZIONE DELL'ELETTROUTENSILE

a) Non forzare l'elettroutensile. Utilizzare l'elettroutensile adatto alla situazione. L'elettroutensile svolge il lavoro nel modo migliore e più sicuro quando usato nelle condizioni per cui è stato progettato.

b) Non utilizzare l'elettroutensile se l'interruttore non consente di accenderlo e spegnerlo. Qualsiasi elettroutensile che non possa essere controllato con l'interruttore è pericoloso e deve essere riparato.

c) Disconnettere la presa dalla fonte di corrente e/o dal il blocco batteria dell'elettroutensile prima di effettuare qualsiasi tipo di regolazione, prima di cambiare accessori o riporre l'elettroutensile. Tali misure di sicurezza preventive riducono il rischio di accensione accidentale dell'elettroutensile.

d) Tenere gli elettroutensili lontano dalla portata dei bambini ed evitarne l'uso da parte di persone che hanno poca familiarità con l'elettroutensile e con le presenti istruzioni. Gli elettroutensili sono pericolosi nelle mani di persone non addestrate.

e) Effettuare la manutenzione degli elettroutensili. Verificare che non vi siano errori di allineamento o grippaggio delle parti in movimento, parti rotte e altre situazioni che potrebbero influire sull'uso dell'elettroutensile. In caso di danni, riparare l'elettroutensile prima dell'uso. Molti incidenti sono provocati da elettroutensili su cui non è stata effettuata la corretta manutenzione.

f) Tenere gli utensili da taglio affiliati e puliti. La manutenzione corretta degli utensili da taglio con bordi affiliati riduce le probabilità di grippaggio e facilita il controllo.

g) Utilizzare l'elettroutensile, gli accessori, gli utensili da taglio e così via secondo le presenti istruzioni e tenendo in considerazione le condizioni di lavoro e il lavoro da eseguire. L'uso dell'elettroutensile per operazioni diverse da quelle previste può provocare situazioni pericolose.

5) USO E MANUTENZIONE DELL'UTENSILE A BATTERIA

a) Effettuare la ricarica solo con il caricabatteria specificato dal produttore. Un caricabatteria adatto a un determinato tipo di blocco batteria può provocare un rischio di incendio se utilizzato con un altro blocco batteria.

b) Utilizzare gli elettroutensili solo con blocchi batteria specifici. L'uso di altri blocchi batteria può provocare il rischio di lesioni e incendi.
c) Quando il blocco batteria non è in uso, tenerlo lontano da altri oggetti metallici quali fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono determinare un collegamento tra i terminali. Il cortocircuito dei terminali della batteria può provocare ustioni o incendi.
d) In condizioni di abuso, è possibile che la batteria espella del liquido; evitare il contatto. Se dovesse verificarsi un contatto, sciacquare con acqua. Se il liquido entra in contatto con gli occhi, consultare un medico. Il liquido espulso dalla batteria può causare irritazioni o ustioni.

6) RIPARAZIONI

a) L'elettroutensile deve essere riparato da personale qualificato, utilizzando parti di ricambio identiche. In questo modo viene garantita la sicurezza dell'elettroutensile.

Ulteriori regole specifiche per la sicurezza

Avvertenze relative alla sicurezza di trapani/avvitatori/trapani a percussione

• Con i trapani a percussione indossare protezioni per le orecchie. L'esposizione al rumore può causare perdita dell'udito.
• Quando si eseguono operazioni in cui l'utensile di taglio può entrare in contatto con fili nascosti o con il cavo elettrico, tenere l'elettroutensile esclusivamente dalle impugnature, che sono isolate. Il contatto tra l'accessorio di taglio e un filo "in tensione" può mettere "in tensione" le parti metalliche dello strumento esposte e causare una scossa elettrica all'operatore.

- Utilizzare le maniglie aggiuntive in dotazione con l'utensile. La perdita di controllo può causare lesioni personali.

- Impiegare morsetti o altri strumenti per fissare il pezzo da lavorare ad una superficie stabile. Tenere il pezzo da lavorare in mano o contro il proprio corpo è una soluzione instabile che può far perdere il controllo.

- Indossare protezioni per le orecchie in caso di uso prolungato di un trapano a percussione. La prolungata esposizione a rumori di alta intensità può causare la perdita dell'udito. Gli elevati livelli di pressione sonora generati da un trapano a percussione possono provocare la

temporanea perdita dell'udito o gravi danni al timpano dell'orecchio.

• Indossare occhiali di sicurezza o altre protezioni per gli occhi. Le operazioni di martellamento e percussione possono provocare il lancio di schegge. Le schegge volanti possono provocare danni permanenti agli occhi.
• Punte e utensili diventano molto caldi durante l'uso. Quando li si tocca, indossare sempre i guanti.

Norme di sicurezza specifiche per gruppi batterie e caricabatterie

• Prima di inserire il gruppo batterie in un caricabatterie, verificare che il pacco sia asciutto e pulito.
• Non trasportare mai il caricabatterie afferrandolo per il cavo. Non tirare mai il cavo per estrarlo dalla presa. Proteggere il cavo dal calore ed evitarne il contatto con olio e bordi taglienti.
• Eventuali componenti difettosi o cavi danneggiati devono essere sostituiti o riparati da un tecnico autorizzato DEWALT. Non tentare mai di effettuare delle riparazioni.
• Non esporre il caricabatterie a umidità.
• Non tentare di caricare i gruppi di batterie umidi.
• Non cercare mai, per alcun motivo, di aprire il gruppo batterie.
• Caricare solo gruppi batterie con valori nominali conformi a quanto riportato nel presente manuale. Non tentare di caricare batterie non ricaricabili.
• Per smaltire i gruppi batterie, seguire sempre le istruzioni riportate sul retro del presente manuale.
• Quando non sono in uso, caricabatterie e gruppi batterie devono essere riposti in luogo asciutto e sotto chiave, fuori dalla portata dei bambini.

Trasporto

I gruppi batterie DEWALT Li-lon sono conformi ai requisiti di test necessari previsti dal Manuale di test e criteri delle Nazioni Unite (ST/SG/AC.10/11/rev.3, parte III, sottosezione 38,3) come riportato nelle Raccomandazioni delle Nazioni Unite sui trasporti di merci pericolose.

• I gruppi batterie sono dotati di efficaci protezioni interne per evitare sovrapressione e cortocircuiti.
• Sono state adottate le misure corrette per prevenire rotture forzate e pericolose correnti inverse.
• Il contenuto equivalente di litio è inferiore al valore limite applicabile.

ITALIANO

I gruppi batterie DEWALT Li-Ion sono esclusi dalle normative nazionali ed internazionali applicabili alle merci pericolose. Tuttavia, tali normative diventano applicabili per il trasporto di numerosi gruppi batterie insieme.

- Verificare che i gruppi batterie siano imballati in conformità alle suddette normative in materia di merci pericolose per prevenire cortocircuiti.

Etichette sullo strumento

Sull'attrezzo sono riportati i seguenti pittogrammi:

Posizione del codice della data

Il codice della data, che comprende anche l'anno di fabbricazione, è stampato sulla superficie di protezione che forma il giunto di montaggio tra lo strumento e la batteria!

Esempio:

2007 XX XX

Anno di fabbricazione

Etichette sul caricabatterie e sul gruppo batterie

Oltre ai pittogrammi utilizzati nel presente manuale, i seguenti simboli sono indicati nelle etichette sul caricabatterie e sul gruppo batterie:

Leggere il manuale di istruzioni prima dell'uso.

Non esporre all'acqua.

Non testare con oggetti conduttori.

Non caricare blocchi batterie danneggiati.

Non utilizzare caricabatteria danneggiati

Caricare a temperature comprese tra 4 °C e 40 °C.

Sostituire immediatamente i cavi difettosi.

Problemi del caricabatteria.

Problemi delle batterie.

Smaltire il blocco batteria con la dovuta attenzione all'ambiente.

Non gettare nelle fiamme il blocco batteria.

Caricare esclusivamente con caricabatteria DEWALT dedicati.

Per il tempo di caricamento, vedere i dati tecnici.

Contenuto dell'imballo

L'imballo comprende:

1 Avvitatore/trapano a batteria
1 Impugnatura laterale
1 Gruppo batterie (DC901K/DC910K)
2 Gruppi batterie (DC901KL/DC910KL)

1 Caricabatterie

1 Cassetta di trasporto (solo i modelli K)

1 Manuale istruzione

1 Disegno esploso

NOTA: I gruppi batterie e i caricabatterie non sono inclusi nei modelli N.

• Accertarsi che l'utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto.
• Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l'utensile.

Descrizione (fig. A)

AVVERTENZA: mai alterare

l'elettroutensile o le sue parti.

Diversamente, si potrebbero provocare danni o infortuni.

UTILIZZO PREVISTO

Il trapano/avvitatore è stato studiato per impieghi professionali di avvitatura e foratura a percussione.

NON utilizzare in condizioni di umidità o in presenza di liquidi o gas infiammabili.

Questi trapani/avvitatori sono elettroutensili professionali. NON lasciare che i bambini entrino in contatto con l'utensile. È necessaria una supervisione quando questo utensile è usato da personale inesperto.

1 Interruttore a velocità variabile
2 Comando reversibilità
3 Mandrino autoserrante/bloccaggio senza chiavi
4 Collare di registrazione di coppia

5 Selettore percussione-rotazione
6 Selettore con cambio a tre velocità
7 Porta punta
8 Impugnatura
9 Impugnatura laterale
10 Gruppo batterie

Caricabatterie

Il caricabatterie DE9000 carica gruppi batterie Li-Ion DEWALT da 36 V (DE9360) e 28 V (DE9280) a 2,2 Ah.

10 Gruppo batterie
11 Pulsante di sblocco
12 Caricabatterie
13 Indicatori di carica (rossi)

Bloccaggio senza chiavi

Il mandrino autoserrante impegna a trapano fermo. La bussola del mandrino può essere facilmente girata con una mano, tenendo il trapano con l'altra.

Norme di sicurezza elettrica

Il motore elettrico è stato predisposto per operare con un unico voltaggio. Assicurarsi che il voltaggio a disposizione corrisponda a quello indicato sulla targhetta.

Il caricabatterie DEWALT è fornito di doppio isolamento, in ottemperanza alla norma EN 60335, per le quali non è richiesta la messa a terra.

Se il cavo di alimentazione è danneggiato, è necessario sostituirlo con un cavo apposito, disponibile presso il centro di assistenza DEWALT.

CH Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto. Tipo 11 per la classe II (doppio isolamento) - utensili elettrici Tipo 12 per la classe I (messa a terra) - utensili elettrici CH Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale.

Sostituzione del cavo o della spina

Quando occorre sostituire la spina, smaltire la spina vecchia in modo appropriato; è pericoloso inserire una spina con i conduttori di rame scoperti in una presa di corrente sotto tensione.

Impiego di una prolunga

In caso di impiego di una prolunga, quest'ultima dovrà essere di tipo omologato e di dimensione idonee a garantire l'alimentazione elettrica dell'apparecchio (vedere le caratteristiche tecniche). La dimensione minima del conduttore è 1 mm².

Se si utilizza un avvolgitore, estrarre il cavo per l'intera lunghezza.

Assemblaggio e regolazione

AVVERTENZA: Prima di qualsiasi intervento di montaggio e di regolazione, rimuovere sempre il gruppo batterie.

AVVERTENZA: Prima di inserire o rimuovere il gruppo batterie, disattivare sempre l'utensile.

AVVERTENZA: Usate solamente batterie e caricabatterie DEWALT.

Inserimento e rimozione del gruppo batterie (fig. A)

• Per inserire il gruppo batterie (10), allinearlo con l'apposito vano nell'elettroutensile. Far scorrere il gruppo batterie nel vano e premerlo finché non si fissa in posizione con uno scatto.
• Per rimuovere il gruppo batterie, premere il pulsante di rilascio (11) e contemporaneamente estrarre il gruppo dal vano.

Ricarica del gruppo batterie (fig. A & B)

Controllare sempre l'alimentazione di rete prima di caricare il gruppo batterie. Se vi è tensione, ma il gruppo batterie non si carica, affidare il caricabatterie a un riparatore autorizzato DEWALT. Durante la carica, il caricabatterie e il gruppo batterie possono risultare caldi al fatto. Si tratta di una condizione normale, che non indica alcun inconveniente.

ATTENZIONE: Non caricare il gruppo batterie a temperature ambiente < 4 °C o > 40 °C. Temperatura di carica consigliata: circa 24 °C.

- Per caricare il gruppo batterie (10), inserirlo nel caricabatterie (12) come illustrato e collegare quest'ultimo alla presa elettrica. Accertarsi che il gruppo batterie sia inserito a fondo nel caricabatterie. Gli indicatori di carica rossi (13) lampeggiano in base allo stato di carica del gruppo batterie.

ITALIANO

• Al termine della ricarica, gli indicatori sono tutti accesi. Il caricabatterie passa automaticamente in modalità di equalizzazione.
• Il gruppo batterie si può estrarre in qualsiasi momento o si può lasciare indefinitamente nel caricabatterie collegato.
• Gli indicatori di carica di colore rosso lampeggiano rapidamente per segnalare un problema di carica. Reinserire il gruppo batterie o provare con un gruppo sostitutivo.

Se il problema persiste, far controllare il caricabatterie presso un centro di assistenza DEWALT autorizzato.

• Gli indicatori di carica di colore rosso lampeggiano rapidamente, con un lampeggio breve seguito da uno lungo, per segnalare un problema di carica. Portare il caricabatterie presso un centro di riparazioni autorizzato DEWALT.
• Se il caricabatterie è collegato a sorgenti elettriche quali generatori o convertitori CC / CA, gli indicatori rossi di carica (13) potrebbero lampeggiare contemporaneamente con due lampeggi rapidi seguiti da una pausa. Ciò indica un problema temporaneo nella sorgente di alimentazione. Il caricabatterie passerà quindi di nuovo automaticamente al funzionamento normale.

Processo di ricarica (fig. B)

Consultare la tabella riportata sotto per conoscere lo stato di carica del gruppo batterie.

Stato di carica
1 spia lampeggiante	< 33%
1 spia lampeggiante, 1 spia accesa	33-66%
1 spia lampeggiante, 2 spie accese	66-99%
3 spie accese	100%

Carica/scarica automatica

La modalità di rinnovamento automatico permette di equalizzare o bilanciare le celle del blocco batteria per ripristinarne la massima capacità. I blocchi batteria devono essere rinnovati settimanalmente o non appena non garantiscono più lo stesso livello di funzionamento.

Per rinnovare il blocco batteria, inserirlo nel caricabatteria come al solito. Lasciare il blocco batteria nel caricabatteria per almeno 8 ore.

Pausa per gruppi troppo caldi o troppo freddi

Quando il caricabatterie rileva che la batteria è troppo calda o troppo fredda, inizia automaticamente una pausa per gruppi troppo caldi o troppo freddi, sospendendo la carica finché la batteria non ha raggiunto la temperatura adatta. Quindi, il caricabatterie passa automaticamente in modalità di carica del gruppo. Questa funzione garantisce la massima durata delle batterie.

Protezione contro lo scaricamento eccessivo

Il gruppo batterie è protetto contro lo scaricamento eccessivo quando viene utilizzato nell'elettroutensile.

Inserimento e rimozione della punta (fig. A & C)

• Aprire il mandrino ruotando il manicotto (15) in senso antiorario e infilare il codolo della punta.
• Inserire fino a battuta la punta nel mandrino e tenerla sollevata leggermente mentre si serra in posizione.
• Serrare fermamente ruotando il manicotto in senso orario.
• Per togliere la punta procedere in ordine inverso.

Sezione della modalità di funzionamento (fig. D)

L'elettroutensile può essere adoperato nei seguenti modi:

• Inserimento di viti
• Foratura rotativa: per lavori in acciaio, legno e plastica

• Foratura con percussione: per lavori in calcestruzzo e muratura

• Per selezionare la modalità avvitatore, allineare il collare (5) con il simbolo (16) sul corpo.

• Per selezionare la modalità foratura con rotazione, allineare il collare (5) con il simbolo (17) sul corpo.
• Per selezionare la modalità foratura con percussione, prima selezionare la modalità foratura con rotazione, quindi allineare il simbolo sul collare (4) con l'indicatore (18) sul collare (5).

AVVERTENZA: Non selezionare il modo di funzionamento quando l'elettroutensile è in funzione.

Regolazione della coppia (fig. D)

Il collare di questo elettroutensile presenta un'ampia gamma di posizioni di regolazione della coppia che ne consentono l'impiego con vari tipi di viti e di materiali. Per la regolazione della coppia, consultare la sezione "Avvitatura".

- Selezionare la coppia allineando il simbolo o il numero sul collare (4) con l'indicatore (18) sul collare (5).

Comando reversibilità (fig. E)

- Selezionare il senso di rotazione con il comando reversibilità (2) così come indicato (vedere le frecce sull'elettroutensile).

AVVERTENZA: Attendere sempre che il motore sia completamente fermo prima di invertire il senso di rotazione.

Selettore con cambio a tre velocità (fig. F)

L'elettroutensile è dotato di un selettore con cambio a tre velocità (6) che consente di variare sia la velocità che la coppia.

1 velocità bassa/coppia maggiore
2 velocità media/coppia media
3 velocità alta/coppia minore

Per il regime del motore consultare le specifiche tecniche.

- Non effettuare il cambio se il motore gira a tutta velocità o durante l'utilizzo.

Istruzioni per l'uso

AVVERTENZA:

• Osservare sempre le istruzioni per la sicurezza e le normative vigenti.
• Accertarsi di non forare in prossimità di tubi o fili elettrici.
• Non esercitare una pressione eccessiva sull'utensile. La pressione eccessiva non solo non aumenta la velocità di foratura ma diminuisce anche la durata dell'utensile.

Prima del funzionamento:

• Accertarsi che il gruppo batterie sia (completamente) caricato.
• Accertarsi che il gruppo batterie sia installato correttamente.
• Inserire il tipo di punta più adatto.
• Segnare il punto di foratura.

Accensione e spegnimento (fig. A & E)

- Per mettere in funzione l'utensile, premere il interrutore a velocità variabile (1). La pressione esercitata sul interrutore determina la velocità dell'utensile.

• Per fermare l'utensile, rilasciare l'interruttore.
• Per bloccare l'elettroutensile in posizione disattivata, portare il comando avanti/indietro (2) in posizione centrale.

Avvitatura (fig. A)

• Selezionare sul collare di regolazione (5) il modo operativo di rotazione.
• Selezionare la rotazione in avanti o all'indietro mediante il comando avanti/indietro (2).
• Regolare il collare (4) sulla posizione 1 e cominciare ad avvitare (a bassa coppia).
• Se la frizione comincia a slittare troppo presto, intervenire sul collare per aumentare di quanto necessario il valore di coppia.

Foratura (fig. A)

• Selezionare sul collare di regolazione (5) il modo operativo di rotazione.
• Selezionare la rotazione in avanti mediante il comando avanti/indietro (2).

Foratura nel metallo

- Utilizzare un lubrificante per il taglio quando si procede alla foratura nel metallo. Le uniche eccezioni sono la ghisa ed il bronzo che dovrebbero essere forati a secco.

Foratura nel legno

- Montare il tipo di punta appropriato.

Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili.

Manutenzione

Il Vostro Elettroutensile DEWALT è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre avere cura dell'utensile e sottoporlo a manutenzione periodica.

Lubrificazione

Il Vostro elettroutensile non richiede lubrificazione addizionale.

Pulitura

AVVERTENZA:

• Scollegare il caricabatterie prima di pulire l'esterno con un panno morbido.
• Rimuovere il gruppo batterie prima di effettuare la pulitura del vostro utensile.
• Tenere libere le feritoie di ventilazione e pulire l'esterno dell'utensile periodicamente con un panno morbido.

Accessori opzionali

AVVERTENZA: poiché non sono stati testati con il prodotto, l'uso di accessori diversi da quelli offerti da DEWALT con lo strumento potrebbe essere pericoloso. Per ridurre il rischio di lesioni, si consiglia di utilizzare insieme al prodotto soltanto accessori raccomandati da DEWALT.

Rivolgersi al rivenditore per ulteriori informazioni sugli accessori disponibili.

Protezione dell'ambiente

Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici.

Nel caso in cui si decida di sostituire il prodotto oppure di disfarsene in quanto non più necessario, non dovrà essere smaltito con i normali rifiuti domestici. Smaltire il prodotto tramite raccolta differenziata.

La raccolta differenziata di prodotti e imballaggi usati, consente il riciclaggio e il riutilizzo dei materiali. Riutilizzare i materiali riciclati aiuta a prevenire l'inquinamento ambientale e riduce la richiesta di materie prime.

In base alle normative locali, i servizi per la raccolta differenziata di elettrodomestici possono essere disponibili presso i punti di raccolta municipali o presso il rivenditore, al momento dell'acquisto di un nuovo prodotto.

DEWALT offre ai suoi clienti un servizio per la raccolta differenziata e la possibilità di riciclare i prodotti DEWALT che hanno esaurito la loro durata in servizio. Per utilizzarlo, è sufficiente rendere il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell'azienda.

Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede DEWALT locale, presso il recapito indicato in questo manuale. Altrimenti, un elenco completo di tutti i tecnici autorizzati DEWALT e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet alla pagina:

www.2helpU.com

Li-ION

Gruppo batterie

I gruppi batterie a lunga durata devono essere ricaricati quando non generano più una potenza sufficiente a completare le funzioni che prima venivano eseguite facilmente. Le batterie esaurite devono essere smaltite rispettando l'ambiente.

• Esaurire completamente la carica dei gruppi batterie prima di estrarli dall'elettroutensile.
• Le celle Li-Ion sono riciclabili e devono essere consegnate al concessionario o portate presso un impianto di riciclaggio di zona. I gruppi batterie così raccolti vengono riciclati o smaltiti nel rispetto delle normative vigenti.

GARANZIA

• GARANZIA DI 30 GIORNI DI TOTALE SODDISFAZIONE •

Se non siete completamente soddisfatti delle prestazioni del vostro utensile DEWALT, potrete restituirlo entro 30 giorni dalla data di acquisto, presso una nostra filiale di assistenza per ottenere il rimborso o il cambio dell'utensile, presentando debita prova dell'avvenuto acquisto.

• MANUTENZIONE GRATUITA PER UN ANNO •

L'eventuale manutenzione o assistenza necessaria per il vostro utensile DEWALT nei primi 12 mesi dalla data di acquisto sarà effettuata gratuitamente da parte del Centro Assistenza autorizzato su presentazione della prova di acquisto. Sono esclusi gli accessori.

• GARANZIA TOTALE DI UN ANNO •

Se il vostro prodotto DEWALT non risultasse pienamente conforme alle caratteristiche di funzionamento o presentasse difetti di lavorazione o vizi di materiale, entro 12 mesi dalla data di acquisto, provvederemo alla sostituzione gratuita delle parti difettose o a nostro giudizio, alla sostituzione gratuita dimostrato che:

• Il prodotto venga ritornato al centro di assistenza DEWALT, con la prova della data di acquisto (bolla, fattura o scontrino fiscale).
• Il prodotto non abbia subito abusi ed il difetto non sia stato causato da incuria.
• Il prodotto non abbia subito tentativi di riparazione da persone non facenti parte del nostro personale di assistenza o, all'estero, dal nostro staff distributivo.

Contattare la Sede Centrale DEWALT per ottenere l'indirizzo del Centro di Assistenza Tecnica più vicino (si prega di consultare il retro del presente manuale). In alternativa, sul nostro sito Internet www.2helpU.com, è disponibile un elenco dei Centri di Assistenza Tecnica DEWALT, completo di dettagli sul servizio assistenza post-vendita.
