KÄYTTÖOHJE DC910KL DEWALT

Olet valinnut DEWALT-työkalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistusten ansiosta DEWALT on yksi ammattikäyttäjien luotettavimmista yhteistyökumppaneista.

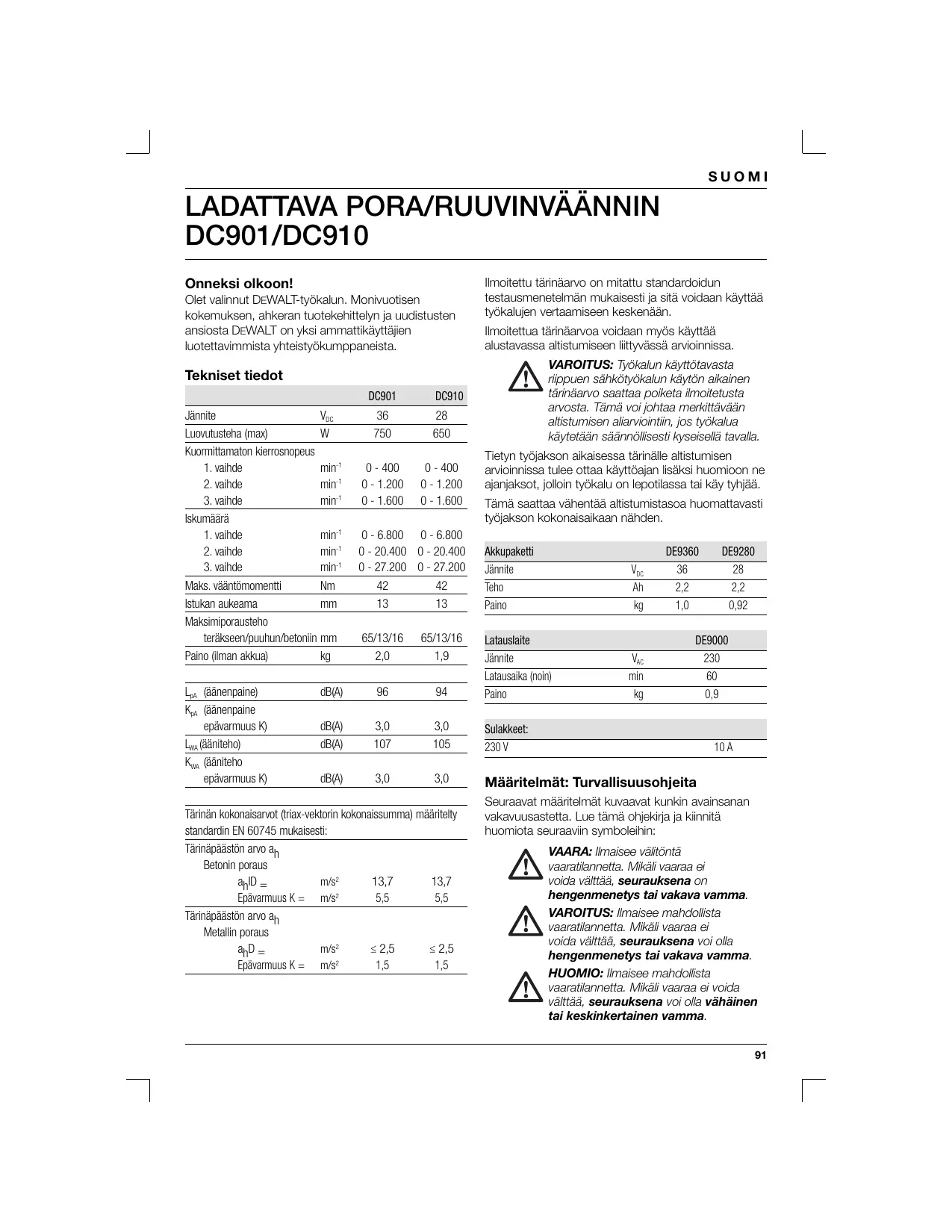

Tekniset tiedot

		DC901	DC910
Jännite	V_DC	36	28
Luovutusteha (max)	W	750	650
Kuormittamaton kierrosnopeus
1. vaihde	min ^-1	0 - 400	0 - 400
2. vaihde	min ^-1	0 - 1.200	0 - 1.200
3. vaihde	min ^-1	0 - 1.600	0 - 1.600
Iskumäärä
1. vaihde	min ^-1	0 - 6.800	0 - 6.800
2. vaihde	min ^-1	0 - 20.400	0 - 20.400
3. vaihde	min ^-1	0 - 27.200	0 - 27.200
Maks. vääntömomentti	Nm	42	42
Istukan aukeama	mm	13	13
Maksimiporausteho teräkseen/puuhun/betoniin mm		65/13/16	65/13/16
Paino (ilman akkua)	kg	2,0	1,9
L_pA (äänenpaine)	dB(A)	96	94
K_pA (äänenpaine epävarmuus K)	dB(A)	3,0	3,0
L_WA (ääniteho)	dB(A)	107	105
K_WA (ääniteho epävarmuus K)	dB(A)	3,0	3,0

Tärinän kokonaisarvot (triax-vektorin kokonaissumma) määritelty standardin EN 60745 mukaisesti:

Tärinäpäästön arvo a_h
Betonin poraus
a_h ID =	m/s2	13,7	13,7
Epävarmuus K =	m/s2	5,5	5,5
Tärinäpäästön arvo a_h
Metallin poraus
a_h D =	m/s2	≤ 2,5	≤ 2,5
Epävarmuus K =	m/s2	1,5	1,5

Ilmoitettu tärinäarvo on mitattu standardoidun testausmenetelmän mukaisesti ja sitä voidaan käyttää työkalujen vertaamiseen keskenään.

Ilmoitettua tärinäarvoa voidaan myös käyttää alustavassa altistumiseen liittyvässä arvioinnissa.

VAROITUS: Työkalun käyttötavasta riippuen sähkötyökalun käytön aikainen tärinäarvo saattaa poiketa ilmoitetusta arvosta. Tämä voi johtaa merkittävään altistumisen aliarviointiin, jos työkalua käytetään säännöllisesti kyseisellä tavalla.

Tietyn työjakson aikaisessa tärinälle altistumisen arvioinnissa tulee ottaa käyttöajan lisäksi huomioon ne ajanjaksot, jolloin työkalu on lepotilassa tai käy tyhjää.

Tämä saattaa vähentää altistumistasoa huomattavasti työjakson kokonaisaikaan nähden.

Akkupaketti		DE9360	DE9280
Jännite	V_DC	36	28
Teho	Ah	2,2	2,2
Paino	kg	1,0	0,92

Latauslaite		DE9000
Jännite	V_AC	230
Latausaika (noin)	min	60
Paino	kg	0,9

Sulakkeet:
230 V	10 A

Määritelmät: Turvallisuusohjeita

Seuraavat määritelmät kuvaavat kunkin avainsanan vakavuusastetta. Lue tämä ohjekirja ja kiinnitä huomiota seuraaviin symboleihin:

VAARA: Ilmaisee välitöntä vaaratilannetta. Mikäli vaaraa ei voida välttää, seurauksena on hengenmenetys tai vakava vamma.

VAROITUS: Ilmaisee mahdollista vaaratilannetta. Mikäli vaaraa ei voida välttää, seurauksena voi olla hengenmenetys tai vakava vamma.

HUOMIO: Ilmaisee mahdollista vaaratilannetta. Mikäli vaaraa ei voida välttää, seurauksena voi olla vähäinen tai keskinkertainen vamma.

HUOMIO: Merkintä ilman

varoituskolmiota ilmaisee mahdollista vaaratilannetta. Mikäli vaaraa ei voida välttää, voi seurauksena olla omaisuuden vahingoittuminen.

Ilmaisee sähköiskun vaaraa.

Ilmaisee tulipalon vaaraa.

CE-Vaatimustenmukaisuustodistus

DC901/DC910

DEWALT ilmoittaa, että kohdassa “tekniset tiedot” kuvatut tuotteet on suunniteltu seuraavien dokumenttien mukaisesti:

98/37/ETY (28.12. 2009 saakka), 2004/108/EY, 2006/42/EY (alk. 29.12. 2009), 2006/95/EY, EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-6.

Lisätietoja saat DEWALTilta alla olevasta osoitteesta tai käsikirjan takakannesta.

Allekirjoittanut on vastuussa teknisen tiedoston tuottamisesta ja antaa tämän ilmoituksen DEWALTin puolesta.

H. Jopman

Horst Großmann

VAROITUS: Tapaturmavaaran vähentämiseksi lue ohje.

Yleisiä moottorityökalujen turvallisuutta koskevia varoituksia

VAROITUS! Lue kaikki turvallisuusvaroitukset ja -ohjeet

Varoitusten ja ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan vamman.

TALLENNA KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ TARVETTA VARTEN.

Käsite "moottoroitu työkalu" viittaa verkkokäyttöiseen (johdolliseen) moottoroituun työkaluun tai akkukäyttöiseen (johdottomaan) moottoroituun työkaluun.

1) TYÖALUEEN TURVALLISUUS

a) Pidä työalue puhtaana ja hyvin valaistuna. Epäjärjestyksessä olevat tai pimeät alueet voivat aiheuttaa onnettomuuksia.
b) Älä käytä moottorityökaluja räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Moottorityökaluista syntyy kipinöitä, jotka voivat sytyttää pölyn tai kaasut palamaan.
c) Pidä lapset ja sivulliset poissa lähettyviltä, kun käytät moottoroitua työkalua. Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) SÄHKÖTURVALLISUUS

a) Moottorityökalujen pistokkeiden on sovittava pistorasiaan. Älä koskaan tee pistokkeisiin mitään muutoksia. Älä käytä maadoitetuissa koneissa mitään sovitinpistokkeita. Modifioimattomat pistokkeet ja nihin sopivat pistorasiat vähentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, lämpöpattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi maadoittuu.
c) Älä jätä moottorityökaluja sateeseen tai märkään paikkaan. Työkalun sisään menevä vesi lisää sähköiskun vaaraa.
d) Älä käytä johtoa väärin. Älä koskaan kanna tai vedä työkalua sähköjohdosta äläkä irrota sitä pistorasiasta johdosta vetämällä. Älä anna sähköjohdon koskea kuumiin pintoihin, öljyyn, teräviin reunoihin tai liikkuviin osiin. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun riskiä.
e) Kun käytät moottorityökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön soveltuvan sähköjohdon käyttö vähentää sähköiskun riskiä.
f) Jos moottorityökalun käyttöä kosteassa paikassa ei voida välttää, on käytettävä jäännösvirtalaitteella (RCD) suojattua virtualähdettä. Jäännösvirtalaitteen käyttö vähentää sähköiskun vaaraa.

3) HENKILÖKOHTAINEN TURVALLISUUS

a) Ole valppaana, katso, mitä teet, ja käytä tervettä järkeä moottoroitua työkalua käyttäessäsi. Älä käytä moottorityökalua väsyneenä tai huumeiden, alkoholin

tai lääkkeiden vaikutuksen alaisena.

Tarkkaavaisuuden herpaantuminen työkalua käytettäessä saattaa johtaa vakaviin henkilövahinkoihin.

b) Käytä henkilösuojaimia. Käytä aina silmäsuojaimia. Sellaiset turvavarusteet, kuten pölynaamari, liukastumista estävät kengät, kypärä tai korvasuojaimet olosuhteiden niitä vaatiessa vähentävät henkilövahinkoja.

c) Estä tahaton käynnistäminen. Varmista, että kytkin on pois-asennossa ennen työkalun yhdistämistä virtalähteeseen ja/tai akkupakkaukseen tai ennen kuin tartut työkaluun. Työkalun kantaminen sormi kytkimellä tai pistokkeen työntäminen pistorasiaan, kun kytkin on päälle kytkettynä, voi aiheuttaa onnettomuuksia.

d) Poista mahdolliset säätö- tai kiintoavaimet ennen työkalun käynnistämistä. Pyörivään osaan jäänyt kiinto- tai säätöavain saattaa aiheuttaa henkilövahinkoja.

e) Alä kurottele. Huolehdi siitä, että sinulla on koko ajan tukeva jalansija ja hyvä tasapaino. Näin voit paremmin hallita moottoroidun työkalun käytön odottamattomissa tilanteissa.

f) Pukeudu oikein. Älä käytä löysiä vaatteita äläkä koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.

g) Jos laitteella voi kerätä ja poistaa pölyä, varmista, että nämä toiminnot ovat kytkettyinä ja että käytät niitä oikein. Pölynkeräysjärjestelmän käyttö voi vähentää pölyn aiheuttamia vaaroja.

4) MOOTTORITYÖKALUN KÄYTTÖ JA HUOLTO

a) Älä käytä moottorityökalua väkisin. Käytä tarkoitukseesi soveltuvaa työkalua. Teet työn paremmin ja turvallisemmin työkalulla, kun käytät sille tarkoitettua nopeutta.

b) Älä käytä moottorityökalua, jos virtakytkin ei kytke sitä päälle ja pois päältä. Työkalut, joita ei voida hallita kytkimellä, ovat vaarallisia, ja ne on korjattava.

c) Irrota pistoke virtalähteestä ja/tai akkupakkaus työkalusta ennen kuin teet mitään säätöjä, vaihdat lisävarusteita tai varastoit moottorityökalun. Tällaiset ehkäisevät turvatoimet alentavat vahingossa käynnistymisen riskiä moottorityökalua käytettäessä.

d) Varastoi moottorityökalut lasten ulottumattomiin äläkä anna työkalua sellaisten henkilöiden käyttöön, jotka eivät ole sitä tottuneet käyttämään tai eivät ole

tutustuneet käyttöohjeisiin. Moottoroidut työkalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.

e) Huolehdi moottoroitujen työkalujen kunnosta. Tarkista, onko liikkuvissa osissa väärä kohdistus tai takertelua, ovatko osat rikkoutuneet tai vaikuttaako jokin muu seikka mahdollisesti laitteen käyttöön. Jos laite vaurioituu, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat moottoroitujen työkalujen puutteellisesta huollosta.

f) Pidä leikkaavat työkalut terävinä ja puhtaina. Kunnolla huolletut leikkaavat työkalut, joissa on terävät leikkausreunat, takertelevat vähemmän ja ovat helpommin hallittavissa.

g) Noudata moottorityökalujen, niiden lisävarusteiden, työkalun kärkiosien yms. käyttöohjeita ja ota huomioon työolosuhteet ja suoritettava työ. Työkalun käyttö muuhun kuin sille tarkoitettuun tehtävään voi johtaa vaaratilanteeseen.

5) AKKUKÄYTTÖISEN TYÖKALUN KÄYTTÖ JA HUOLTO

a) Lataa akut uudelleen vain valmistajan määrittelemässä laturissa. Tietyntyppiselle akulle soveltuva laturi voi aiheuttaa tulipalon riskin toista akkutyyppiä käytettäessä.

b) Käytä sähkötyökalujen kanssa vain erityisesti niille tarkoitettuja akkuyksiköitä. Muunlaisten akkuyksiköiden käyttö voi aiheuttaa henkilövamman tai tulipalon.

c) Kun akkuyksikkö ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperiliitinten, kolikoiden, avainten, naulojen, ruuvien tai muiden sellaisten pienten metalliesineiden läheltä, jotka voivat muodostaa yhteyden toisesta navasta toiseen. Oikosulku akun napojen välillä voi aiheuttaa palovammoja tai tulipalon.

d) Väärän käsittelyn seurauksena neste saattaa suihkuta ulos akusta. Vältä kosketusta akkunesteeseen. Jos joudut vahingossa kosketukseen nesteen kanssa, huuhtele neste pois vedellä. Jos nestettä joutuu silmiin, käänny lisäksi lääkärin puoleen. Akusta tuleva neste voi aiheuttaa ihoärsytystä tai palovammoja.

6) HUOLTO

a) Anna moottoroitu työkalu huollettavaksi ammattikorjaajalle, joka käyttää ainoastaan samanlaisia vaihto-osia. Näin taataan moottorityökalun turvallisuus.

Lisäturvallisuusohjeet

Poran/ruuvivääntimen/poravasaran turvavaroitukset

• Käytä kuulonsuojaimia iskuporia käytettäessä. Melulle altistuminen voi aiheuttaa kuulon menetyksen.
• Pidä työskentelyn aikana kiinni ainoastaan moottorityökalun eristetyistä tarttumapinnoista, jos leikkaava lisävaruste voi joutua kosketuksiin piilossa olevan sähköjohdon tai laitteen oman johdon kanssa. Jännitteelliseen johtoon koskeva leikkaava lisävaruste voi tehdä paljaana olevat metalliosat jännitteellisiksi ja aiheuttaa työkalun käyttäjälle sähköiskun.
• Käytä työkalun mukana toimitettuja apukahvoja. Hallinnan menettäminen voi aiheuttaa henkilövammoja.
• Kiinnitä työstettävä kappale ruuvipuristimilla tai muulla sopivalla tavalla vakaaseen alustaan. Työstettävän kappaleen pitäminen käsissä tai kehoa vasten on epävakaata ja saattaa johtaa hallinnan menetykseen.
• Käytä kuulosuojia pitkään jatkuvan porauksen aikana. Pitkittynyt altistuminen voimakkaalle melulle saattaa aiheuttaa kuulon menetyksen. Vasaraporauksesta syntyvät voimakkaat äänitasot saattavat aiheuttaa väliaikaista kuulon menetystä tai vakavan tärykalvovaurion.
• Käytä suojalaseja tai suojaa silmät muulla tavalla. Porauksen ja vasaraporauksen seurauksena lentää pieniä osia. Lentävät hiukkaset voivat aiheuttaa pysyviä silmävammoja.
• Poranterät ja työkalut kuumentuvat käytön aikana. Koske niitä vain hanskat kädessä.

Akkujen ja latauslaitteiden turvaohjeet

• Varmista ennen lataamista, että akku on kuiva ja puhdas.
• Älä koskaan kanna laturia sen johdosta.
• Älä koskaan irrota pistoketta virtalähteestä vetämällä johdosta. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta.
• Vaihdata vahingoittuneet tai vialliset johdot valtuutetulla DEWALT-huoltopisteessä. Älä koskaan yritä korjata työkalua itse.
• Älä altista latauslaitetta kosteille tai märille olosuhteille.
• Älä yritä ladata märkiä akkuja.
• Älä koskaan yritä avata akkua.

• Lataa akut ainoastaan tässä oppaassa ilmoitetuilla tehoilla. Älä yritä ladata ei-ladattavia paristoja.

• Hävitä akku aina tämän käyttöohjeen takaosan ohjeiden mukaisesti.

• Kun akkuja ja latureita ei käytetä, säilytä ne kuivassa, lukitussa paikassa lasten ulottumattomissa.

Kuljetus

DEWALTin litiumioniakut ovat niiden testivaatimusten mukaisia, jotka sisältyvät teokseen UN Manual of Tests and Criteria (kokeet ja kriteerit) (ST/SG/AC.10/11/Rev.3 Osa III, kohta 38,3), johon viitataan YK:n vaarallisten aineiden kuljetusta koskevissa suosituksissa.

• Akuissa on tehokas suoja sisäistä ylipainetta ja oikosulkua vastaan.
• Akuissa on asianmukaiset varusteet lävistysjännitteen ja vaarallisen takavirran estämiseksi.
• Vastaava litiumsisältö alittaa relevantin raja-arvon.

DEWALTin litiumioniakut on vapautettu kansallisista ja kansainvälisistä säännöksistä, jotka koskevat vaarallisia aineita. Näitä säännöksiä pitää kuitenkin soveltaa, kun kuljetetaan useita akkuja yhdessä.

- Varmista, että akut on pakattu vaarallisia aineita koskevien säännösten mukaisesti oikosulkujen estämiseksi.

Työkalussa olevat tarrat

Työkalussa esitetään seuraavat kuvamerkit:

Päiväyskoodin kohta

Päiväyskoodi, joka sisältää myös valmistusvuoden, on painettu kotelon pinnan siihen kohtaan, joka muodostaa työkalun ja akun välisen kiinnityskohdan.

Esimerkki:

2007 XX XX

Valmistusvuosi

Akun ja laturin etiketit

Tässä käyttöohjeessa käytettyjen merkkien lisäksi akun ja laturin etiketeissä on seuraavat merkit:

Lue ohjekirja ennen käyttöä.

Älä altista akkuja vedelle.

Älä kokeile akkuja sähköä johtavilla esineillä.

Älä lataa vaurioituneita akkuja.

Älä käytä vaurioituneita latureita.

Lataa ainoastaan 4–40 °C:n lämpötilassa.

Vaihdata vialliset johdot välittömästi.

Laturiongelma.

Akkuongelma.

Noudata akkuja hävittäessäsi ympäristön kannalta tarpeellista huolellisuutta.

Älä hävitä akkuja polttamalla.

Käytä lataukseen ainoastaan laitekohtaisia DEWALTin latureita.

Katso latausaika teknisistä tiedoista.

Pakkauksen sisältö

Pakkaus sisältää:

1 Ladattava porakone/ruuvinväännin
1 Sivukahva
1 Akkupaketti (DC901K/DC910K)
2 Akkua (DC901KL/DC910K)
1 Latauslaite
1 Laukku (vain K-mallit)
1 Käyttöohje
1 Hajoituskuva

HUOMAA: Akut ja laturit eivät sisälly N-malleihin.

• Tarkista etteivät kone, sen osat tai lisävarusteet ole vioittuneet kuljetuksen aikana.
• Lue tämä käyttöohje huolellisesti ennen koneen käyttöönottoa.

Kuvaus (kuva A)

VAROITUS: Älä koskaan tee muutoksia sähkötyökaluun tai mihinkään sen osaan. Siitä voisi seurata vaurioita tai henkilövahinkoja.

KÄYTTÖTARKOITUS

Valitsemasi pora/ruuvinväännin on tarkoitettu ammattilaistason poraukseen, iskuporaukseen ja ruuvauslaitteisiin.

ÄLÄ käytä kosteissa olosuhteissa tai syttyvien nesteiden tai kaasujen läheisyydessä.

Nämä porat/ruuvinvääntimet ovat ammattilaisten moottorityökaluja. ÄLÄ anna työkalua lasten käsiin. Käytön valvonta on välttämätöntä silloin kun työkalun käyttäjät ovat kokemattomia.

1 Virrankatkaisija portaattomalla nopeudensäädöllä
2 Suunnanvaihtokytkin
3 Pikaistukka/automaattikaralukko
4 Vääntömomentin säätökaulus
5 Toimintovalitsin
6 Vaihdevalitsin
7 Teränpidin
8 Kahva
9 Sivukahva
10 Akkupaketti

Latauslaite

Latauslaite DE9000 lataa DEWALTin 36 V (DE9360)/28 V (DE2980) 2,2 Ah litiumioniakut.

10 Akkupaketti
11 Vapautusnappi
12 Latauslaite
13 Latausvalot (punaiset)

Automaattikaralukko

Automaattikaralukkoa käytetään, kun kone on seisontatilassa. Istukan holkkia on helppo kääntää toisella kädellä toisen käden tukiessa laitetta.

Sähköturvallisuus

Laturi on suunniteltu käytettäväksi vain yhdellä jännitteellä. Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä.

Laituris on kaksoiseristetty EN 60335:n mukaisesti; siksi ei tarvita erillistä maadoitusta.

Jos syöttökaapeli on viottunut, se on vaihdettava DEWALT-huollon kautta saatavaan erikoisvalmisteiseen kaapeliin.

Kaapelin tai pistotulpan vaihto

Kun vaihdat kaapelin tai pistotulpan, hävitä se turvallisesti. Pistoke, jossa on paljaita johtimia, on vaarallinen kiinnitettynä jännitteiseen pistorasiaan.

Jatkojohdon käyttö

Jatkojohtoa ei tule käyttää, ellei se ole aivan välttämätöntä. Käytä hyväksyttyä jatkojohtoa, joka soveltuu laturisi syöttötehoon (katso tekniset tiedot). Johtimen pienin sallittu koko on 1 mm²; suurin sallittu pituus on 30 m.

Jos käytät kaapelikelaa, keri kaapeli aina täysin auki.

Asennus ja säädöt

VAROITUS: Poista akku koneesta aina ennen asennuksia ja säätöjä.

VAROITUS: Kytke aina kone päältä ennen kuin asennat tai poistat akkupaketin.

VAROITUS: Käytä ainoastaan DEWALT-akku ja -latauslaite.

Akkupaketin asentaminen ja poistaminen (kuva A)

• Kun asennat akkupaketin (10) kohdista se työkalun liittimen kanssa. Aseta akkupaketti liittimeen ja työnnä sitä, kunnes se napsahtaa paikalleen.
• Poistaaksesi akkupaketin paina vapautuspainiketta (11) ja vedä akkupaketti samalla liittimestä.

Akun lataaminen (kuva A & B)

Tarkista verkkokytkentä aina ennen kuin alat ladata akkua. Jos sähköverkko antaa virtaa, mutta akku ei lataudu, vie latauslaite valtuutettuun DEWALTin huoltopisteeseen. Latauksen aikana latauslaite ja akku voivat lämmetä. Tämä on aivan normaalia eikä ole osoitus ongelmasta.

HUOMAUTUS: Älä lataa akkua, mikäli ympäristön lämpötila on alle 4 °C tai yli 40 °C. Suositeltava latauslämpötila on noin 24 °C.

• Ladataksesi akun (10) laita se latauslaitteeseen (12) kuten kuvassa on esitetty ja kytke latauslaite sähköverkkoon. Varmista, että akku on tukevasti paikallaan latauslaitteessa. Punaiset latausvalot (13) vilkkuvat akun lataustilan ilmaisemiseksi.
• Kun lataus on päättynyt, kaikki valot palavat. Laturi siirtyy automaattisesti tasaustilaan.

• Akku voidaan poistaa latauslaitteesta tai se voidaan jättää latauslaitteeseen, kunnes sitä tarvitaan jälleen.

• Punaiset latausvalot vilkkuvat nopeasti osoittaen häiriötä lataamisessa. Laita akku uudelleen latauslaitteeseen tai yritä latausta uudella akulla. Jos uusikaan akku ei lataudu, vie latauslaitteesi valtuutettuun DEWALTin huoltopisteeseen.

• Punaiset latausvalot vilkkuvat nopeasti yhden lyhyen välähdyksen, jota seuraa pitkä välähdys, mikä on merkkinä laturin viasta. Vie laturi valtuutettuun DEWALTin huoltopisteeseen.
• Jos virtalähteenä on generaattori tai virtalähde, joka muuntaa DC:n AC:ksi, punaiset latausvalot (13) saattavat vilkkua yhdessä kaksi nopeaa väläystä, jota seuraa tauko. Tämä osoittaa ohimenevää häiriötä virtalähteessä.
  Latauslaite alkaa kuitenkin automaattisesti toimia normaalilla tavalla.

Latausprosessi (kuva B)

Katso akun lataustila alla olevasta taulukosta.

Lataustila
1 valo vilkkuu	< 33%
1 valo vilkkuu, 1 valo palaa	33-66%
1 valo vilkkuu, 2 valoa palaa	66-99%
3 valoa palaa	100%

Automaattinen uudelleenlataus

Automaattinen virkistystila tasoittaa tai tasapainottaa akun eri kennot sen huippukapasiteetilla. Akut tulisi virkistää viikoittain tai aina, kun ne eivät enää toimi yhtä tehokkaasti kuin aiemmin.

Aseta akku virkistämistä varten laturiin normaalilla tavalla. Jätä akku laturiin ainakin kahdeksaksi tunniksi.

Kuuman/kylmän akun viive

Kun laturi havaitsee akun, joka on liian kuuma tai kylmä, se aloittaa automaattisesti kuuman/kylmän akun viiveen lykäten latauksen aloittamista, kunnes akun lämpötila on asianmukainen. Sitten laturi siirtyy automaattisesti akun lataustilaan. Tämä toiminto varmistaa akun mahdollisimman pitkän käyttöiän.

Syväpurkauksen suoja

Akussa on syväpurkauksen suoja, kun sitä käytetään työkalussa.

Terän asentaminen ja irrottaminen (kuva A & C)

• Avaa istukka kiertämällä kaulusta (15) ja asenna teränvarsi paikalleen.

• Pane terä mahdollisimman syvälle istukkaan ja nosta sitä hieman ennen kirstystä.

• Kiristä istukka kääntämällä kaulusta myötäpäivään pitäen.

• Irrottaessasi terää toimi päinvastaisessa järjestyksessä.

Toiminnon valitseminen (kuva D)

Työkalussa on seuraavat toiminnot:

• Ruuvaus
• Poraus: teräs, puu ja muovi
• Iskuporaus: betoni
• Valitaksesi ruuvinvääntötoiminnon kohdista kaulus (5) kotelossa olevan symbolin (16) kanssa.
• Valitaksesi poraustoiminnon kohdista kaulus (5) kotelossa olevan symbolin (17) kanssa.
• Valitaksesi iskuporaustoiminnon valitse ensin poraustoiminto ja kohdista sitten kauluksen symboli (4) kauluksessa (5) olevan ilmaisimen (18) kanssa.

VAROITUS: Älä valitse toimintoa, kun kone on käynnissä.

Vääntömomentin säätö (kuva D)

Tämän työkalun kauluksessa on vääntömomentin säätömahdollisuutta ruuvauksen ja työkappaleen mukaan. Katso vääntömomentin säätöä kohdasta "Ruuvaus".

- Valitse vääntömomentti kohdistamalla kauluksen (4) symboli tai numero kauluksen (5) ilmaisimen (18) kanssa.

Suunnanvaihtokytkin (kuva E)

- Kun haluat vaihtaa pyörimissuuntaa, käytä eteen/taakse -liukukytkintä (2) kuten kuvassa (ks. nuolia työkalussa).

VAROITUS: Odota aina, että moottori on täysin pysähtynyt ennen kuin vaihdat pyörimissuuntaa.

Vaihdevalitsin (kuva F)

Työkalussasi on kolme vaihdetta (6) nopeuden ja vääntömomentin säätelemiseen.

1 pieni nopeus/suuri vääntömomentti
2 keskisuuri nopeus/keskisuuri vääntömomentti
3 suuri nopeus/pieni vääntömomentti

Työkalun kierrosnopeus on ilmoitettu teknisissä tiedoissa.

- Älä vaihda vaihteita koneen käydessä täydellä nopeudella äläkä muutoinkaan koneen käydessä.

Käyttöohjeet

VAROITUS:

• Noudata aina turvallisuusohjeita ja voimassa olevia sääntöjä.
• Varo työskennellessäsi sähkö- ja vesijohtoja.
• Kuormita konetta järkevästi. Liallinen voiman käyttö ei nopeuta poraamista, vaan vähentää työkalun tehoa ja saattaa lyhentää koneen käyttöikää.

Ennen käyttämistä:

• Varmista, että akut ovat (täyteen)
- Varmista, että akkupaketti on kunnolla paikallaan.
- Kiinnitä sopiva terä.
- Merkitse kohta, johon poraat reiän.

Koneen käynnistäminen ja sammuttaminen (kuva A & E)

• Käynnistä kone painamalla virtakytkintä (1). Virtaytkimeen kohdistuvan paineen määrä säätää koneen kierrosnopeuden.
• Pysäytä kone vapauttamalla kytkin.
• Kun haluat lukita koneen off-asentoon, käännä suunnanvaihtovipu (2) keskiasentoon.

Ruuvaus (kuva A)

• Valitse poraustila kauluksella (5).
• Valitse pyörimissuunta kytkimellä (2).
• Säädä kaulus (4) asentoon 1 ja aloita ruuvaus (pieni vääntömomentti).
• Lisää tarvittaessa vääntömomenttia kauluksesta.

Poraus (kuva A)

• Valitse poraustila kauluksella (5).
• Valitse pyörimissuunta kytkimellä (2).

Metalliporaus

- Käytä leikkuunestettä poratessasi metalleja. Poikkeuksena valurauta ja messinki, joita on porattava kuivana.

Puuporaus

- Asenna tyypiltään sopiva poranterä.

Ota yhteys myyjääsi halutessasi tietoja sopivista lisätarvikkeista.

Huelto-ohjeita

DEWALT sähkötyökalusi on suunniteltu käytettäväksi pitkän aikaa mahdollisimman vähällä huollolla.

SUOMI

Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan toiminnan.

Voitelu

Sähkötyökalusi ei tarvitse lisävoitelua.

Puhdistus

VAROITUS:

• Vedä laturin pistotulppa pistorasiasta, ennenkuin puhdistat vaipan pehmeällä rievulla.
• Irrota akkukotelo, ennenkuin puhdistat sähkötyökalusi.
• Pidä tuuletusaukot puhtaina ja puhdista runko säännöllisesti pehmeällä rievulla.

Lisävarusteet

VAROITUS: Koska muita kuin DEWALTin tarjoamia lisävarusteita ei ole testattu tämän tuotteen kanssa, sellaisten lisävarusteiden käyttö tämän työkalun kanssa voi olla vaarallista. Vahinkoriskin vähentämiseksi vain DEWALTin suosittelemia lisävarusteita tulisi käyttää tämän tuotteen kanssa.

Kysy jälleenmyyjältäsi lisätietoja työkaluusi soveltuvista lisävarusteista.

Ympäristön suojelu

Erillinen keräys. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen kanssa.

Kun DEWALT -koneesi on käytetty loppuun, älä hävitä sitä kotitalousjätteen mukana. Tämä tuote on kerättävä erikseen.

Käytettyjen tuotteiden ja pakkausten erillinen keräys mahdollistaa materiaalien kierrätyksen ja uudelleenkäytön. Kierrätettyjen materiaalien uudelleenkäyttö auttaa ehkäisemään ympäristön saastumisen ja vähentää raaka-aineiden kysyntää.

Paikallisten säännösten mukaisesti on mahdollista viedä kotitalouksien sähkölaitteet kuntien kaatopaikoille tai jättää ne vähittäismyyjälle ostettaessa uusi tuote.

DEWALT tarjoaa mahdollisuuden DEWALT -tuotteiden keräykseen ja kierrätykseen sen jälkeen, kun ne on poistettu käytöstä. Jotta voisit hyötyä tästä palvelusta, palauta laitteesi johonkin valtuutettuun huoltoliikkeeseen, joka kerää laitteet meidän puolestamme.

Voit tarkistaa lähimmän valtuutetun huoltopisteen sijainnin ottamalla yhteyden DEWALTin toimistoon, joka sijaitsee tässä käsikirjassa annetussa osoitteessa. Lista valtuutetuista DEWALT -huoltollikkeistä sekä yksityiskohtaiset tiedot korjauspalvelustamme ovat vaihtoehtoisesti saatavilla Internetissä, osoitteessa www.2helpU.com

Li-ION

Akku

Akku tulee ladata aina silloin, kun se ei enää tuota riittävästi virtaa toimintoihin, jotka aikaisemmin sujuivat helposti. Kun akku on tyhjä, poista se käytöstä ympäristönsuojelukäytännön mukaisesti.

• Käytä akku täysin loppuun ja poista se sitten työkalusta.
• Litiumionikennot ovat kierrätettäviä. Voit viedä ne ostopaikkaan tai paikalliseen kierrätyskeskukseen. Kerätyt akut toimitetaan kierrätykseen tai hävitetään asianmukaisesti.

TAKUU

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU •

Jos et ole täysin tyytyväinen DEWALT-työkaluusi, palauta se myyjälle tai valtuutettuun DEWALT-huoltopisteeseen 30 päivän sisällä ostopäivästä, niin saat rahasi takaisin tai vaihtokoneen. Tuote on palautettava täydellisenä ja ostokuitti on esitettävä.

• YHDEN VUODEN ILMAINEN YLLÄPITOHUOLTO •

DEWALT-työkalusi kunnossapito ja huolto suoritetaan ilmaiseksi 12 kuukauden sisällä ostopäivästä huoltopisteessämme. Ilmainen kunnossapitohuolto käsittää sähkötyökalujen työ- ja varaosakustannukset. Siihen ei sisälly tarvikekustannuksia. Ostokuitti on esitettävä.

• YHDEN VUODEN TAKUU •

Jos DEWALT-tuotteesi menee epäkuntoon materiaali- tai valmistusvikojen takia 12 kuukauden sisällä ostopäivästä, vaihdamme vioittuneet osat uusiin tai vaihdamme koko yksikön ilmaiseksi edellyttäen, että:

• Tuotetta ei ole käytetty väärin.
• Valtuuttamattomat henkilöt eivät ole yrittäneet korjata sitä.
• Päiväyksellä varustettu ostokuitti esitetään. Tämä takuu tarjotaan lisäpalveluna kuluttajan lakisääteisten oikeuksien lisäksi.

Lähimmän DEWALT-myyjäsi tai valtuutetun DEWALT-huoltpisteen osoitteen saat voimassaolevasta tuoteluettelosta tai ottamalla yhteyttä DEWALTiin. Lista valtuutetuista DEWALT-huoltoliikkeistä sekä yksityiskohtaiset tiedot korjauspalvelustamme ovat vaihtoehtoisesti saatavilla Internetissä, osoitteessa www.2helpU.com.

SLADDLÖS BORRMASKIN/ SKRUVDRAGARE DC901/DC910

Vi gratulerar!

DEWALT ilmoittaa, että kohdassa “tekniset tiedot” kuvatut tuotteet on suunniteltu seuraavien dokumenttien mukaisesti: 98/37/ETY (28.12. 2009 saakka), 2004/108/EY, 2006/42/EY (alk. 29.12. 2009), 2006/95/EY, EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-6.

Lisätietoja saat DEWALTilta alla olevasta osoitteesta tai käsikirjan takakannesta.

Allekirjoittanut on vastuussa teknisen tiedoston tuottamisesta ja antaa tämän ilmoituksen DEWALTin puolesta.

$$ \chi . f o p m a n $$

Horst Großmann

a) Lataa akut uudelleen vain valmistajan määrittelemässä laturissa. Tietyntyppiselle akulle soveltuva laturi voi aiheuttaa tulipalon riskin toista akkutyyppiä käytettäessä.
b) Käytä sähkötyökalujen kanssa vain erityisesti niille tarkoitettuja akkuyksiköitä. Muunlaisten akkuyksiköiden käyttö voi aiheuttaa henkilövamman tai tulipalon.
c) Kun akkuyksikkö ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperiliitinten, kolikoiden, avainten, naulojen, ruuvien tai muiden sellaisten pienten metalliesineiden läheltä, jotka voivat muodostaa yhteyden toisesta navasta toiseen. Oikosulku akun napojen välillä voi aiheuttaa palovammoja tai tulipalon.
d) Väärän käsittelyn seurauksena neste saattaa suihkuta ulos akusta. Vältä kosketusta akkunesteeseen. Jos joudut vahingossa kosketukseen nesteen kanssa, huuhtele neste pois vedellä. Jos nestettä joutuu silmiin, käänny lisäksi lääkärin puoleen. Akusta tuleva neste voi aiheuttaa ihoärsytystä tai palovammoja.

6) SERVICE
