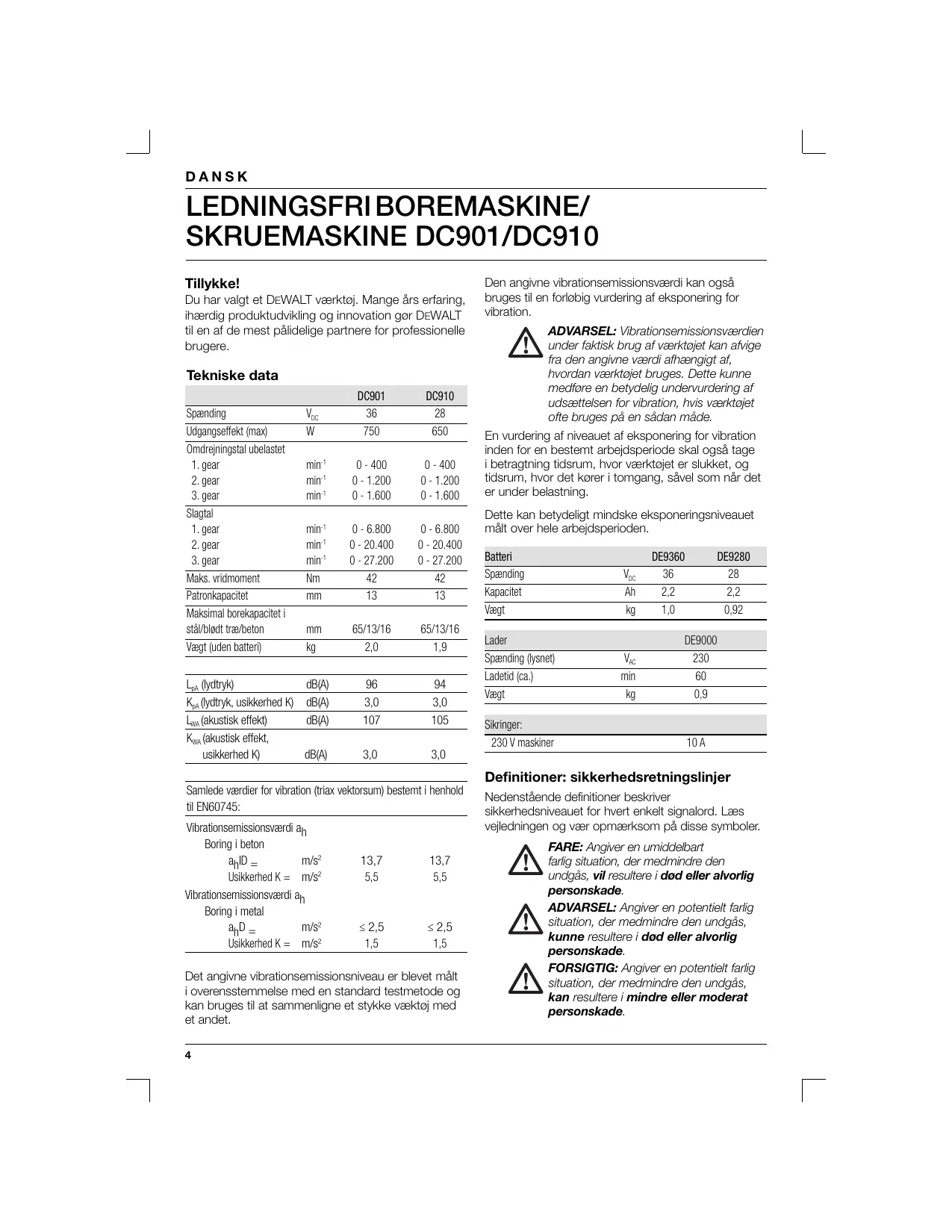

BRUGSANVISNING DC910KL DEWALT

Du har valgt et DEWALT værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT til en af de mest pålidelige partnere for professionelle brugere.

Tekniske data

		DC901	DC910
Spænding	V_DC	36	28
Udgangseffekt (max)	W	750	650
Omdrejningstal ubelastet
1. gear	min ^-1	0 - 400	0 - 400
2. gear	min ^-1	0 - 1.200	0 - 1.200
3. gear	min ^-1	0 - 1.600	0 - 1.600
Slagtal
1. gear	min ^-1	0 - 6.800	0 - 6.800
2. gear	min ^-1	0 - 20.400	0 - 20.400
3. gear	min ^-1	0 - 27.200	0 - 27.200
Maks. vridmoment	Nm	42	42
Patronkapacitet	mm	13	13
Maksimal borekapacitet i stål/blødt træ/beton	mm	65/13/16	65/13/16
Vægt (uden batteri)	kg	2,0	1,9
L_pA (lydtryk)	dB(A)	96	94
K_pA (lydtryk, usikkerhed K)	dB(A)	3,0	3,0
L_WA (akustisk effekt)	dB(A)	107	105
K_WA (akustisk effekt, usikkerhed K)	dB(A)	3,0	3,0

Samlede værdier for vibration (triax vektorsum) bestemt i henhold til EN60745:

Vibrationsemissionsværdi ah
Boring i beton
ahID =	m/s2	13,7	13,7
Usikkerhed K =	m/s2	5,5	5,5
Vibrationsemissionsværdi ah
Boring i metal
ahD =	m/s2	≤ 2,5	≤ 2,5
Usikkerhed K =	m/s2	1,5	1,5

Det angivne vibrationsemissionsniveau er blevet målt i overensstemmelse med en standard testmetode og kan bruges til at sammenligne et stykke væktøj med et andet.

Den angivne vibrationsemissionsværdi kan også bruges til en forløbig vurdering af eksponering for vibration.

ADVARSEL: Vibrationsemissionsværdien under faktisk brug af værktøjet kan afvige fra den angivne værdi afhængigt af, hvordan værktøjet bruges. Dette kunne medføre en betydelig undervurdering af udsættelsen for vibration, hvis værktøjet ofte bruges på en sådan måde.

En vurdering af niveauet af eksponering for vibration inden for en bestemt arbejdsperiode skal også tage i betragtning tidsrum, hvor værktøjet er slukket, og tidsrum, hvor det kører i tomgang, såvel som når det er under belastning.

Dette kan betydeligt mindske eksponeringsniveauet målt over hele arbejdsperioden.

Batteri		DE9360	DE9280
Spænding	V_DC	36	28
Kapacitet	Ah	2,2	2,2
Vægt	kg	1,0	0,92
Lader		DE9000
Spænding (lysnet)	V_AC	230
Ladetid (ca.)	min	60
Vægt	kg	0,9
Sikringer:
230 V maskiner		10 A

Definitioner: sikkerhedsretningslinjer

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på disse symboler.

FARE: Angiver en umiddelbart farlig situation, der medmindre den undgås, vil resultere i død eller alvorlig personskade.

ADVARSEL: Angiver en potentielt farlig situation, der medmindre den undgås, kunne resultere i død eller alvorlig personskade.

FORSIGTIG: Angiver en potentielt farlig situation, der medmindre den undgås, kan resultere i mindre eller moderat personskade.

FORSIGTIG: Når det bruges uden sikkerhedsadvarselsymbolet, angiver det en potentielt farlig situation, der, medmindre den undgås, kan resultere i beskadigelse af ejendom.

Angiver risiko for elektrisk stød.

Angiver brandfare.

EU-Overensstemmelseserklæring

DC901/DC910

DEWALT erklærer, at disse produkter, som er beskrevet under "tekniske data" er konstrueret i overensstemmelse med: 98/37/E∅F (indtil 28. dec 2009), 2004/108/EC, 2006/42/EC (fra 29. dec 2009), 2006/95/EC, EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-6.

For yderligere oplysninger, kontakt DEWALT på følgende adresse eller henvis til bagerst i vejledningen.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DEWALT.

$$ \chi . f o p s m a n $$

Horst Großmann

Vicepræsident for Maskinteknik og Produktudvikling DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Tyskland 20-09-2007

ADVARSEL: Læs

instruktionsvejledningen for at reducere risikoen for personskader.

Generelle sikkerhedsadvarsler for elektrisk værktøj

ADVARSEL! Læs alle

Hvis ikke advarslerne og anvisningerne følges, kan det føre til elektrisk stød, brand og/eller alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER TIL FREMTIDIG REFERENCE.

Udtrykket “elektrisk værktøj” i advarslerne henviser til elektrisk værktøj tilsluttet lysnettet (med el-ledning) eller batteridrevet elektrisk værktøj (uden el-ledning).

1) SIKKERHED I ARBEJDSOMRÅDET

a) Sørg for, at arbejdsområdet er rent og vel oplyst. Rodede eller mørke områder giver anledning til ulykker.
b) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, f.eks. ved tilstedeværelse af brændbare væsker, gasser eller støv. Elektrisk værktøj skaber gnister, der kan antænde støvet eller dampene.
c) Hold børn og omkringstående på afstand när der anvendes elektrisk værktøj. Distraktioner kan medføre, at du mister kontrollen.

2) ELEKTRISK SIKKERHED

a) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modifieres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj øges risikoen for elektrisk stød.
d) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadligede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Når elektrisk værktøj benyttes udendørs skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning der er egnet til udendørs brug reducerer risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Brug ikke elektrisk værktøj, når du er træt eller påvirket af narkotika, alkohol eller medicin. En øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader.

c) Undgå utilsigtet opstart. Sørg for at der er slukket for kontakten inden værktøjet tilsluttes strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes når kontakten er tændt, giver det anledning til ulykker.

d) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade.

e) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj når uventede situationer opstår.

f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele.

g) Hvis der anvendes støvudsugnings- eller -opsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv.

4) ANVENDELSE OG VEDLIGEHOLDELSE AF ELEKTRISK VÄERKT∅J

a) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til.

b) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres.

c) Træk stikket ud af stikkontakten og/ eller batterienheden fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes eller det stilles

til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for at værktøjet startes utilsigtet.

d) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer som ikke er bekendt med dette elektriske værktøj eller disse instruktioner at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf.

e) Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj.

f) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre.

g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

5) ANVENDELSE OG VEDLIGEHOLDELSE AF BATTERI

a) Må kun genoplades med den oplader, som er angivet af fabrikanten. En oplader, der er beregnet til en bestemt type batteripakke, kan udgøre en brandrisiko, hvis den bruges med en anden type batteripakke.

b) Brug kun elektrisk værktøj med de batteripakker, der er beregnet til hver enkelt type. Brug af andre batteripakker kan skabe risiko for tilskadekomst eller brand.

c) Når en batteripakke ikke er i brug, skal den holdes borte fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, der kan danne forbindelse mellem to elektriske kontaktflader. Kortslutninger mellem batterikontakter kan forårsage forbrænding eller brand.

d) Hvis en batteripakke udsættes for overlast, kan der sive væske ud. Undgå berøring. Hvis væsken berøres ved et tilfælde, skal der skylles med rigeligt med vand. Hvis der kommer væske i øjnene, skal der søges lægehjælp. Batterivæske kan forårsage irritation eller forbrænding.

6) SERVICE

a) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker som udelukende benytter identiske reservedele. Derved sikres at værktøjets driftssikkerhed opretholdes.

Yderligere specifikke sikkerhedsregler

Sikkerhedsadvarsler for boremaskine/skruemaskine/slagboremaskine

• Anvend høreværn ved brug af slagbor. Udsættelse for støj kan føre til tab af høreevne.
• Hold altid el-værktøj i de isolerede greb ved arbejdsprocesudførelser, hvor skæreværktøjet kan komme i kontakt med skjulte ledninger eller værktøjets egen ledning. Hvis skæretilbehøret kommer i kontakt med en strømførende ledning, kan værktøjets metaldele blive strømførende og give operatøren stød.
• Anvend de hjælpegreb, som følger med værktøjet. Tab af kontrollen kan føre til personskade.
• Anvend skruetvinger eller anden anordning til at fastgøre og understøtte arbejdsemnet til en stabil platform. At holde emnet med hånden eller mod kroppen er en ustabil løsning, der kan føre til tab af kontrollen.
• Anvend høreværn, hvis der hamres i længere perioder. Langvarig udsættelse for høje støjniveauer kan føre til tab af høreevne. Midlertidt tab af høreevne eller alvorlig beskadigelse af trommehinden kan forårsages af høje lydniveauer som følge af slagboring.
• Anvend beskyttelsesbriller eller anden øjenbeskyttelse. Hammer- og boreprocesser kan få splinter til at flyve omkring. Flyvende partikler kan forårsage permanent øjenskade.
• Slagbor og -værktøj bliver varme under brug. Anvend handsker ved berøring.

Yderligere sikkerhedsanvisninger for batterier og opladere

• Sørg for, at batteriet er tørt og rent, før det sættes i opladeren.
• Bær aldrig værktøjet i ledningen. Træk aldrig i ledningen for at tage stikket ud af kontakten. Ledningen skal holdes på afstand af varme, olie og skarpe kanter.

• Alle skadede eller defekte kabler skal repareres eller udskiftes på et autoriseret DEWALT-værksted. Forsøg aldrig selv at reparere værktøjet.

• Udsæt ikke opladeren for fugt eller våde forhold.

• Forsøg ikke at oplade våde batterier.
• Forsøg aldrig at åbne et batteri.
• Oplad kun batterier med de parametre, som er angivet i denne manual. Forsøg aldrig at genoplade ikke-opladelige batterier.
• Følg altid anvisningerne sidst i denne brugsanvisning om bortskaffelse af batteriet.
• Opladere og batterier, der ikke er i brug, skal opbevares tørt, sikkert aflåst og utilgængeligt for børn.

Transport

DEWALT Li-Ion batterier opfylde de nødvendige testkrav i henhold til FN's Manual and Tests of Criteria ['Manual vedrørende tests og kriterierne derfor'] (ST/SG/AC.10/11/Rev.3 Del III, Afsnit 38,3), som der henvises til i FN's Recommendations on the Transport of Dangerous Goods ['Henstillinger vedrørende transport af farligt gods'].

• Batterierne har en effektiv beskyttelse mod indvendigt overtryk og kortslutning.
• Der er truffet passende foranstaltninger til forebyggelse af tvungent brud og farlig returstrøm.
• Det tilsvarende litiumindhold er under den relevante grænseværdi.

DEWALT Li-Ion batterier er fritaget fra nationale og internationale bestemmelser vedrørende farligt gods. Disse bestemmelser bliver dog relevante, når der transporteres flere batterier sammen.

- For at undgå kortslutning, skal man sørge for, at batterierne pakkes i overensstemmelse med ovennævnte bestemmelser om farligt gods.

Mærkater på værktøjet

Følgende piktogrammer vises på værktøjet:

Placering af dato

Datokoden, som også inkluderer fremstillingsåret, er imprægneret i husets overflade ved sammenføjningen mellem værktøjet og batteriet!

Eksempel:

2007 XX XX

Fremstillingsår

Etiketter på opladeren og batteriet

Etiketterne på opladeren og batteriet viser følgende piktogrammer:

Læs brugsvejledningen før brug.

DANSK

Må ikke udsættes for vand.

Berør aldrig kontaktflader med strømførende genstande.

Undlad at oplade beskadigede batteripakker.

Beskadigede opladere må ikke anvendes.

Oplad kun mellem 4 °C og 40 °C.

Udskift straks defekter ledninger.

Fejl ved oplader.

Fejl ved batteri.

Bortskaf batteripakken på en miljøforsvarlig måde.

Batteripakker må ikke sendes til forbrænding.

Opladning må kun foretages med DEWALT opladere.

Se tekniske data for opladetid.

Kontroller emballagens indhold

Emballagen indeholder:

1 Opladelig skruetrækker/boremaskine
1 Sidehåndtag
1 Batteri (DC901K/DC910K)
2 Batterier (DC901KL/DC910KL)
1 Lader
1 Kasse (kun K-Modeller)
1 Brugervejledning
1 Tegning

• Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet beskadiget under transporten.
• Tag dig tid til at læse og forstå denne brugervejledning, før du tager værktøjet i brug.

Beskrivelse (fig. A)

ADVARSEL: Man må aldrig modificere elektrisk værktøj eller nogen del deraf. Det kan medføre person- eller ejendomsskade.

TILTÄENKT BRUG

Din boremaskine/skruemaskine er konstrueret til professionelle borings-, slagborings- og skruningsopgaver.

B∅R IKKE anvendes under fugtige forhold eller i nærheden af brandfarlige væsker eller gasser.

Disse boremaskiner/skruemaskiner er professionelt el-værktøj. LAD IKKE børn komme i kontakt med værktøjet. Overvågning kræves, når uerfarne brugere anvender dette værktøj.

1 Afbryder med variabel hastighedskontrol
2 Omskifter for højre/venstregang
3 Selvspændende borepatron/autospindellås
4 Drejningsmoment justeringskranse
5 Funktionsvælger
6 Tre-gearsvælger
7 Bitsholder
8 Håndtag
9 Sidehåndtag
0 Batteri

Lader

Din DE9000 oplader kan oplade DEWALT Li-ion-batterier på 36 V (DE9360), 28 V (DE9280) ved 2,2 Ah.

10 Batteri
11 Udløserknap
12 Lader
13 Ladeindikatorer (rød)

Autospindellås

Autospindellåsen er aktiv när maskinen ikke roterer. Borepatron kan nu åbnes eller lukkes med kun en hånd.

El-sikkerhed

Laderen er kun beregnet til én spænding. Kontroller, at strømforsyningen svarer til spændingen på typeskiltet.

Laderen er dobbelt isoleret i henhold til EN 60335; jordledning er derfor ikke påkrævet.

Hvis strømledningen er beskadiget, skal den erstattes af en specialfremstillet ledning, der fås gennem DEWALTS serviceorganisation.

Udskiftning af kabel eller stik

Ved udskiftning af kablet eller af stikket skal den bortskaffes på sikker måde. Et stik med blottede kobberledere er farlig, hvis den sættes i en strømførende kontakt.

Brug af forlængerledninger

Der bør ikke bruges en forlængerledning, medmindre det er strengt nødvendigt. Brug en godkendt forlængerledning, som er egnet til din opladers indgangsstrøm (se tekniske data). Den minimale lederstørrelse er 1 mm²; den maksimale længde er 30 m. Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud.

ADVARSEL: Afbryd altid værktøjet før indsættelse eller udtagning af batteriet.

ADVARSEL: Kun brug DEWALT batterier og lader.

Isætning og fjernelse af batteriet (fig. A)

• Sæt batteriet (10) ud for hullet på værktøjet. Batteriet sættes i ved at skyde batteriet ind i hullet og skubbe, indtil det klikker på plads.
• Batteriet tages ud ved at trykke på udløserknappen (11) og samtidig trække batteriet ud af hullet.

Opladning af batteriet (fig. A & B)

Kontroller altid lysnettets strøm, før batteriet oplades. Hvis lysnettet er i orden, men batteriet ikke oplades, skal opladeren indleveres hos en autoriseret DEWALT-reparator. Under opladningen kan opladeren og batteriet blive varme. Dette er normalt og betyder ikke, at der er et problem.

FORSIGTIG: Før samlingen og justeringen skal batteriet altid afmonteres. Oplad ikke batteriet ved en omgivelsestemperatur på under 4 °C eller over 40 °C. Anbefalet opladetemperatur: ca. 24 °C.

- Batteriet (10) oplades ved, at man sætter det i opladeren (12), som vist, og sætter opladeren i stikkontakten. Sørg for, at batteriet sidder korrekt i opladeren. De røde ladeindikatorer (13) blinker svarende til status for batteriopladningen.

• Når batteriet er opladet, er alle indikatorer tændt. Opladeren skifter automatisk til neutral tilstand.
• Batteriet kan derefter tages ud når som helst, eller det kan blive siddende i opladeren, så længe det skal være.
• De røde ladeindikatorer blinker hurtigt for at angive, at der er et problem med opladningen. Sæt batteriet i igen eller prøv et nyt. Hvis det nye batteri heller ikke kan lades op, bør opladeren testes af en autoriseret DEWALT-reparator.
• De ladeindikatorer blinker hurtigt, med et kort blink efterfulgt af et langt blink, for at vise at der er et problem med opladeren. Tag opladeren med til en autoriseret DEWALT reparatør.
• Når opladeren sættes til energikilder som generatorer eller energikilder, som omsætter jævnstrøm til vekselstrøm, er det muligt, at den røde ladeindikator (13) blinker to gange med to hurtige blink efterfulgt af en pause. Dette betyder, at der er et forbigående problem med energikilden. Opladeren skifter automatisk tilbage til normal funktion.

Opladningsprocessen (fig. B)

Se nedenstående tabel angående status for opladningen af batteriet.

Status for opladning
1 lys blinker	< 33%
1 lys blinker, 1 lys tændt	33-66%
1 lys blinker, 2 lys tændt	66-99%
3 lys tændt	100%

Automatisk fornyelse

Den automatiske genopfriskningsindstilling udligner eller afbalancerer de enkelte celler i batteripakken ved dens spidskapacitet. Batteripakker skal genopfriskes ugentligt, eller när batteripakken ikke længere yder maksimalt.

For at genopfriske en batteripakke, sættes den i opladeren som normalt. Lad batteripakken blive i opladeren i mindst 8 timer.

Forsinkelse ved varmt/koldt batteri

Når opladeren finder et batteri, der er for varmt eller for koldt, starter den automatisk en 'Forsinkelse for varmt/koldt batteri' og udsætter opladningen, indtil batteriet har nået en passende temperatur. Derefter slår opladeren automatisk over i batteriopladnings- tilstanden. Denne funktion sikrer maksimal levetid for batteriet.

Batteriet er beskyttet mod dyb afladning, når det bruges i værktøjet.

Sådan indsættes og fjernes tilbehør (fig. A & C)

• Åbn patronen ved at dreje ringen (15) mod uret og sæt borskaftet i.
• Anbring boret i patronen så langt inde som muligt og løft det lidt før der spændes.
• Spænd godt til ved at dreje ringen med uret.
• Boret fjernes i omvendt rækkefølge.

Valg af funktion (fig. D)

Værktøjet kan benyttes med følgende funktionsmåder:

• Som skruetrækker
• Almindelig boring: for stål, træ og plastik
• Slagboring: for murværk
• For at vælge skruetrækkefunktionen, skal kransen (5) flugte med symbolet (16) på huset.
• For at vælge borefunktionen, skal kransen (5) flugte med symbolet (17) på huset.
• For at vælge slagborefunktionen skal du først vælge borefunktionen, og derefter skal symbolet på kransen (4) flugte med indikatoren (18) på kransen (5).

ADVARSEL: Vælg ikke indstilling mens værktøjet kører.

Indstilling af moment (fig. D)

Kransen på dette værktøj har mange positioner til justering af drejningsmomentet for at tilpasse det til skruens størrelse og til arbejdsemnet. Vedrørende indstilling af drejningsmoment, se afsnittet "Skruetrækning".

- Vælg moment ved at stille symbolet eller nummeret på kransen (4) ud for indikatoren (18) på huset.

Omskifter for højre/venstregang (fig. E)

- Højre- og venstregang vælges ved hjælp af omskifteren (2) som vist på tegningen (se pilene på værktøjet).

ADVARSEL: Værktøjet skal stå helt stille inden der vælges ny rotationsretning.

Tre-gearvælger (fig. F)

Værktøjet er udstyret med en gearvælger (6) for at kunne ændre forholdet mellem omdrejningstal/drejningsmoment.

1 lavt omdrejningstal/højt drejningsmoment
2 mellemhøjt omdrejningstal/mellemhøjt drejningsmoment
3 højt omdrejningstal/lavt drejningsmoment

For information om hastigheder, se tekniske data.

- Skift ikke gear ved fuld hastighed eller mens maskinen arbejder.

Brugervejledning

ADVARSEL:

• Overhold altid sikkerhedsinstruktionerne og gældende foreskrifter.
• Pas på du ikke borer ind i rør og ledninger.
• Anvend kun et let tryk på værktøjet. Stort tryk øger ikke borehastigheden, men nedsætter værktøjets ydeevne og evt. også levetiden.

Før værktøjet tages i brug:

• Sørg for at batteriet er (helt) opladet.
• Sørg for, at batteriet er korrekt installeret.
• Indsæt det ønskede bor.
• Afmærk, hvor hullet skal bores.

Tænd og sluk (fig. A & E)

• Start værktøjet ved at trykke på afbryderen (1). Hastigheden reguleres ved at øge eller slække trykket på afbryderen.
• Værktøjet standses ved at slippe afbryderen.
• Værktøjet låses i afbrudt position ved at stille omskifteren for højre/venstregang (2) i midterposition.

Skruetrækning (fig. A)

• Rotationsboring vælges ved hjælp af funktionsvælgeren (5).
• Vælg højre- eller venstregang ved hjælp af omskifteren (2).
• Indstil kransen (4) på position 1 og begynd at skrue (lavt moment).
• Hvis koblingen udløses for tidligt, justeres kransen for at øge momentet.

Rotationsboring (fig. A)

• Rotationsboring vælges ved hjælp af funktionsvælgeren (5).
• Vælg højregang ved hjælp af omskifteren (2).

Boring i metal

- Brug et smøremiddel til skæreapparater ved boring i metal. Dog ikke til støbejern og messing, der skal bores tørt.

Boring i træ

- Brug et egnet bor.

Dit elværktøj er fremstillet til at kunne fungere i meget lang tid med mindst mulig vedligeholdelse. For at værktøjet skal kunne fungere tilfredsstillende hele tiden, er det dog vigtigt, at værktøjet behandles korrekt og rengøres jævnligt.

Smøring

Dit elværktøj kræver ingen ekstra smøring.

Rengøring

ADVARSEL:

• Hold ventilationshullerne åbne og rengør maskinhuset jævnligt med en blød klud.
• Tag ladeaggregatet ud af stikket før rengøring af kabinettet med en blød klud.
• Fjern batteriet før rengøring af elværktøjet.

Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af DEWALT, ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales af DEWALT.

Nærmere oplysninger om det rigtige tilbehør fås hos forhandleren.

Beskyttelse af miljøet

Separat indsamling. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald.

Når DEWALT-produktet skal udskiftes, eller hvis du ikke skal bruge det længere, må det ikke bortskaffes sammen med husholdningsaffaldet. Dette produkt skal være tilgængeligt for separat indsamling.

Separat indsamling af brugte produkter og emballage gør det muligt at genbruge materialerne. Genbrug af materialer forebygger miljøforurening og nedbringer behovet for råstoffer.

Lokale regler kan give mulighed for separat indsamling af elektriske husholdningsprodukter på kommunale lossepladser eller hos en forhandler, när du køber et nyt produkt.

DEWALT har en facilitet til indsamling og genbrug af DEWALT-produkter, når deres levetid er slut. Benyt dig af denne service og returner venligst dit produkt til et hvilket som helst af vore autoriserede serviceværksteder, som indsamler dem på vores vegne.

For information om nærmeste autoriserede værksted: kontakt det lokale DEWALT kontor på den adresse, som er opgivet i denne brugsanvisning. Desuden findes en liste over alle autoriserede DEWALT serviceværksteder og alle oplysninger om vores eftersalgsservice på Internettet på adressen:

www.2helpU.com

Batteri

Det langtidsholdbare batteri skal genoplades, hvis det ikke giver tilstrækkelig strøm til arbejde, der tidligere er udført tilfredsstillende. Når batteriet er ved at være slidt op, skal det kasseres med omtanke for miljøet.

• Aflad batteriet fuldstændigt, og fjern det derefter fra verktøyet.
• Li-lon batterier kan genbruges. Aflever dem til et opsamlingssted i din kommune eller til et serviceværksted. De indsamlede batterier vil blive genanvendt eller korrekt affaldshåndteret.

GARANTI

• 30 DAGE TILFREDS-KUNDE GARANTI •

Fuld tilfredshed eller pengene tilbage. Hvis du ikke er helt tilfreds med dit DEWALT-værktøj, kan du returnere værktøjet til forhandleren inden 30 dage efter købet og få dine penge refunderet eller værktøjet ombyttet. Værktøjet skal indleveres komplet, og købsnotaen skal forevises.

• 1 ÅRS FRI VEDLIGEHOLDELSESSERVICE •

Vedligeholdelsen eller service af dit DEWALT-værktøj inden for de første 12 måneder efter købet er gratis hos vore autoriserede serviceværksteder. Fri forebyggende service omfatter arbejds- og reservedelsomkostninger, udgifter til tilbehør dækkes ikke. Husk at medbringe kvitteringen.

• ET ÅRS FULD GARANTI •

Hvis et DEWALT-værktøj bliver defekt på grund af materiale-eller produktionsfejl inden for de første 12 måneder fra købsdatoen, vil de defekte komponenter blive udskiftet gratis eller også udskiftes enheden uden beregning under følgende forudsætninger:

• At apparatet ikke er anvendt forkert.
• At der ikke er udført uautoriserede reparationer.
• At dateret købsnota forevises.
  Denne garanti tilbydes som en ekstra service og er et tillæg til forbrugerens øvrige rettigheder.

Oplysninger om nærmeste DEWALT-autoriserede serviceværksted, se aktuelt katalog for videre information eller kontakt DEWALT. Alternativt kan De også finde en liste over DEWALT-autoriserede serviceværksteder og detaljer om vor eftersalgsservice på Internettet på følgende adresse:

www.2helpU.com.

AKKU-BOHRMASCHINE/- BOHRSCHRAUBER DC901/DC910

D-65510 Idstein, Tyskland

20-09-2007

Ytterligere særegne sikkerhetsregler

Lad ikke skadde batteripakker

Bruk ikke skadde ladere.

Brenn ikke batteripakken.

Laderen er dobbeltisolert i samsvar med EN 60335. Jordet ledning er derfor ikke nødvendig.

ADVARSEL: Før du monterer og justerer, må du alltid ta ut batteripakken.

OBS!: Batteripakken må ikke lades hvis omgivelsestemperaturen er < 4 °C eller |> 40 °C. Anbefalt oppladningstemperatur: ca. 24 °C.

• Når du skal lade batteripakken (10), setter du den inn i laderen (12) som vist på tegningen, og kobler laderen til strøm. Kontroller at batteripakken er satt helt inn i laderen. De røde ladelampene (13) vil blinke i henhold til batteripakkens ladetilstand.
• Når ladningen er fullført, er alle lysene på. Laderen veksler automatisk til utligningsmodus.
• Batteripakken kan tas ut när som helst, eller stå i den tilkoblede laderen i ubegrenset tid.

• De røde ladelampene blinker raskt for å angi at det er et problem med ladningen. Sett i batteripakken på nytt eller prøv med en ny batteripakke. Hvis den nye batteripakken heller ikke kan lades, må laderen testes av en godkjent DEWALT reparasjonsverksted.

• De røde ladelampene blinker raskt, med et kort blink etterfulgt av et langt blink, for å angi at det er et problem med laderen. Ta laderen tilbake til en autorisert DEWALT-reparator.

• Når laderen er tilsluttet for eksempel en generator eller en strømkilde som omdanner likestrøm til vekselstrøm, kan det hende at de røde ladelampene (13) blinker samtidig med to raske blink etterfulgt av en pause. Dette angir et forbigående problem med strømkilden. Laderen går automatisk over til vanlig ladning igjen.

Ladeprosess (fig. B)

Se tabellen under for batteripakkens ladetilstand.

Ladetilstand
1 lampe blinker	< 33%
1 lampe blinker, 1 lampe er på	33-66%
1 lampe blinker, 2 lamper er på	66-99%
3 lamper er på	100%

Ta kontakt med en forhandler hvis du er interessert i ekstrautstyr.

Miljøvern

Kildesortering. Dette produktet må ikke kastes i det vanlige husholdningsavfallet.

Problem med batterier.
