Tuotetyyppi	Akkukäyttöinen metallisirkkeli
Merkki	DEWALT
Malli	DW934K2
Nimellisjännite	18 V
Hyötyteho	315 W
Tyhjäkäyntinopeus	3100 min⁻¹
Terän halkaisija	173 mm
Suurin leikkaussyvyys	61 mm
Terän rungon paksuus	1,4 mm
Reiän koko	20 mm
Paino (ilman akkuja)	3,85 kg
Yhteensopivat akut	DE9095 (2,0 Ah), DE9039 (3,0 Ah)
Yhteensopivat laturit	DE9108, DE9116
Latausaika	60 min
Äänenpainetaso	86 dB(A)
Äänitehotaso	99 dB(A)
Tärinä (keskiarvo)	< 2,5 m/s²
Pakkauksen sisältö	1 saha, 1 terä, 1 kuusiokoloavain, 2 akkua, 1 laturi, 1 kuljetuslaatikko, 1 käyttöohje, 1 räjäytyskuva
Takuu	1 vuosi (valmistusvirheet) + 30 päivän tyytyväisyystakuu
Huolto	Ilmanvaihtoaukkojen säännöllinen puhdistus; voitelua ei tarvita
Turvallisuus	Terän alasuoja, akselin lukituspainike, lukituskytkin, laturin kaksoiseristys

Usein kysytyt kysymykset - DW934K2 DEWALT

Kuinka ladata akku?

Aseta akku laturiin, kunnes se napsahtaa paikalleen. Punainen merkkivalo vilkkuu latauksen aikana (noin 1 tunti) ja palaa tasaisesti latauksen päätyttyä. Käytä vain lämpötilassa 4 °C – 40 °C.

Mitä terää voin käyttää tämän sahan kanssa?

Käytä yksinomaan metallurgiateräisiä sirkkelinteriä, halkaisija 173 mm, reiän koko 20 mm ja paksuus 1,4 mm. Älä koskaan käytä katkaisulaikkoja tai sopimattomia teriä.

Kuinka säätää leikkaussyvyys?

Löysää syvyyden säätönuppia (9), siirrä pohjalevyä (8) syvyyden säätämiseksi ja kiristä nuppi uudelleen. Puhtaan leikkauksen saamiseksi anna terän ulottua noin 3 mm työkappaleen alapuolelle.

Kuinka vaihtaa sahanterä?

Paina akselin lukituspainiketta (15), löysää terän kiinnitysruuvia (16) kuusiokoloavaimella kiertämällä myötäpäivään. Avaa terän alasuoja vivulla (7), vaihda terä noudattaen pyörimissuuntaa ja kiristä ruuvi vastapäivään.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä aina suojalaseja ja pölynaamaria. Pidä lapset poissa. Älä käytä löysiä vaatteita. Kiinnitä työkappale puristimella. Irrota akku ennen säätöjä tai lisävarusteen vaihtoa.

Mitä tehdä, jos terä juuttuu?

Vapauta välittömästi virtakytkin. Odota, kunnes terä on täysin pysähtynyt, ennen kuin irrotat sahan leikkauksesta. Älä koskaan yritä jarruttaa terää sivulta. Varmista, että terä on terävä ja työkappale on kiinnitetty oikein.

Kuinka huoltaa sirkkeliä?

Puhdista ilmanvaihtoaukot säännöllisesti pehmeällä liinalla. Voitelua ei tarvita. Tarkista teränsuojan ja johtojen (laturi) kunto. Tarvittaessa anna valtuutetun DEWALT-huollon tarkistaa työkalu.

Mitä materiaaleja voin sahata tällä sahalla?

Tämä saha on tarkoitettu vain rautametalleille (teräs, rauta). Älä sahaa ei-rautametalleja, ruostumatonta terästä, synteettisiä materiaaleja, valurautaa, tiiliä, laattoja, keraamista tai magnesiumia. Vältä yli 20 mm massiivipaksuisia tai yli 3 mm seinämäpaksuisia profiileja.

Kuinka välttää takapotkut?

Pidä terät terävinä. Älä irrota sahaa leikkauksesta, kun terä pyörii. Kiinnitä työkappale tukevasti molemmilta puolilta. Älä pakota työkalua. Käytä lukitus-/vapautuspainiketta tahattomien käynnistysten estämiseksi.

Mikä on työkalun takuu?

DEWALT antaa 1 vuoden takuun valmistusvirheitä vastaan, ja varaosat tai laite vaihdetaan ilmaiseksi. Lisäksi saat 30 päivän tyytyväisyystakuun täydestä hyvityksestä. Säilytä ostokuitti.

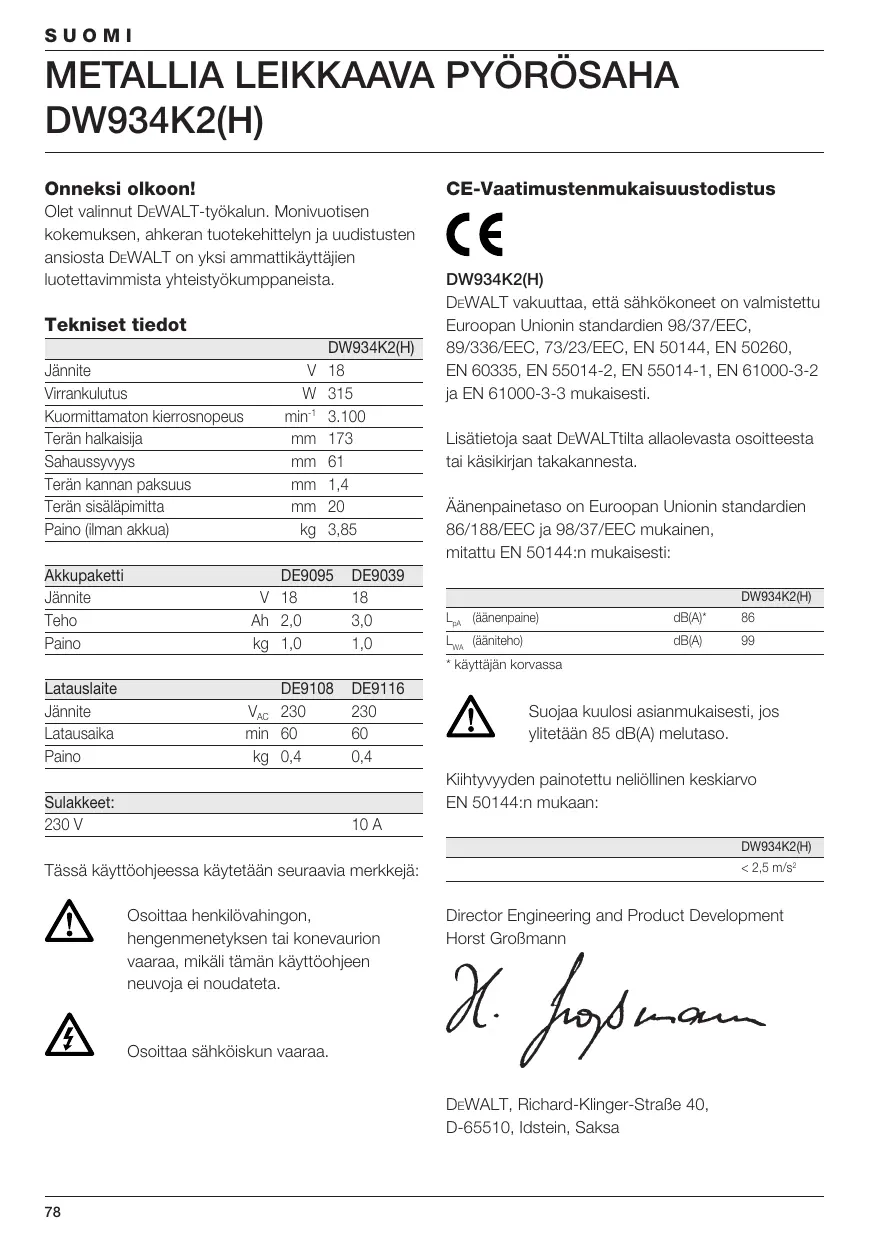

KÄYTTÖOHJE DW934K2 DEWALT

Olet valinnut DEWALT-työkalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistusten ansiosta DEWALT on yksi ammattikäyttäjien luotettavimmista yhteistyökumppaneista.

Tekniset tiedot

		DW934K2(H)
Jännite	V	18
Virrankulutus	W	315
Kuormittamaton kierrosnopeus	min^-1	3.100
Terän halkaisija	mm	173
Sahaussyvyys	mm	61
Terän kannan paksuus	mm	1,4
Terän sisäläpimitta	mm	20
Paino (ilman akkua)	kg	3,85

Akkupaketti		DE9095	DE9039
Jännite	V	18	18
Teho	Ah	2,0	3,0
Paino	kg	1,0	1,0

Latauslaite		DE9108	DE9116
Jännite	V_AC	230	230
Latausaika	min	60	60
Paino	kg	0,4	0,4

Sulakkeet:
230 V	10 A

Tässä käyttöohjeessa käytetään seuraavia merkkejä:

Osoittaa henkilövahingon, hengenmenetyksen tai konevaurion vaaraa, mikäli tämän käyttöohjeen neuvoja ei noudateta.

Osoittaa sähköiskun vaaraa.

CE-Vaatimustenmukaisuustodistus

DW934K2(H)

DEWALT vakuuttaa, että sähkökoneet on valmistettu Euroopan Unionin standardien 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 50260, EN 60335, EN 55014-2, EN 55014-1, EN 61000-3-2 ja EN 61000-3-3 mukaisesti.

Lisätietoja saat DEWALTtilta allaolevasta osoitteesta tai käsikirjan takakannesta.

Äänenpainetaso on Euroopan Unionin standardien 86/188/EEC ja 98/37/EEC mukainen, mitattu EN 50144:n mukaisesti:

			DW934K2(H)
L_pA	(äänenpaine)	dB(A)*	86
L_WA	(ääniteho)	dB(A)	99

* käyttäjän korvassa

Suojaa kuulosi asianmukaisesti, jos ylitetään 85 dB(A) melutaso.

Kiihtyvyyden painotettu neliöllinen keskiarvo EN 50144:n mukaan:

	DW934K2(H)
	< 2,5 m/s ^2

Lue käyttöohje huolellisesti ennen koneen käyttöönottoa. Säilytä käyttöohje kaikkien koneen käyttäjien ulottuvilla.

Näiden ohjeiden lisäksi tulee aina seurata työsuojeluviranomaisten ohjeita.

VAROITUS!

Sähköiskujen, loukkaantumisten ja palovaaran ehkäisemiseksi on noudatettava seuraavia perusturvallisuustoimenpiteitä.

1 Käytä kuulosuojaimia

Eri materiaaleja työstettäessä saattaa melutaso vaihdella ja kohoaa toisinaan yli 85 dB(A) rajan. Suojaa itsesi ja käytä aina kuulosuojaimia.

2 Pidä työskentelyalue järjestyksessä

Epäjärjestys tuo mukanaan onnettomuusvaaran.

3 Ajattele työskentelyalueen vaikutusta työhösi

Älä vie sähkötyökalua tai laturia ulos sateeseen.

Älä käytä sitä kosteissa tai märissä tiloissa.

Järjestä työalueelle hyvä valaistus. Älä käytä sähkötyökaluja palavien nesteiden tai kaasujen läheisyydessä.

4 Varjeltava lapsilta

Älä päästä lapsia työkalun tai jatkojohdon läheisyyteen. Alle 16-vuotiaat tarvitsevat valvontaa.

5 Säilytä työkalua oikein

Kun et käytä työkalua, säilytä sitä kuivassa paikassa. Huolehdi siitä, että säilytyspaikka on lukittu ja niin korkealla, etteivät lapset ylety sinne.

6 Älä ylikuormita sähkötyökalua

Liallisen leikkausvoiman käyttö tai liian suuri työkappaleen syöttönopeus voi ylikuormittaa koneen. Kone toimii paremmin ja turvallisemmin sille suunnitellulla suoritusalueella.

7 Valitse oikea sähkötyökalu

Käytä työkalua ainoastaan työhön, johon se on tarkoitettu.

8 Pukeudu asianmukaisesti

Älä käytä liian väljiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin. Käytä ulkona työskennellessäsi kumihansikkaita ja liukumattomia kenkiä. Jos sinulla on pitkät hiukset, käytä hiusverkkoa.

9 Käytä suojalaseja

Käytä suojalaseja, etteivät lastut pääse vahingoittamaan silmiä. Mikäli työstettäessä syntyy paljon pölyä, käytä kasvosuojaa.

10 Kiinnitä työkappale oikein

Käytä ruuvipuristinta tai ruuvipenkkiä, jotta työstökappale pysyy kunnolla paikoillaan. Näin vapautat molemmat kädet työhön.

11 Älä kurottele

Seiso aina tukevasti ja tasapainossa.

12 Hoida työkalua huolella

Pidä työkalu puhtaana ja terät terävinä. Noudata työkalun huolto-ohjeita sekä terän/ työkalun vaihto-ohjeita. Tarkista liitäntäjohdon kunto säännöllisesti ja anna alan ammattilaisen vaihtaa se tarvittaessa uuteen. Tarkista myös jatkojohto säännöllisesti ja uusi se tarvittaessa. Pidä työkalun kädensijat kuivina ja puhtaina öljystä ja rasvasta.

13 Poista avaimet

Poista säätöavaimet ja asennustyökalut koneesta ennen kuin käynnistät sen.

14 Ole tarkkaavainen

Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua, kun olet väsynyt.

15 Tarkista, että laturi on kunnossa

Ennen kuin otat koneen käyttöön, tarkasta turvalaitteet ja kaikki koneen osat. Näin varmistat, että kone toimii sille asetettujen vaatimusten mukaisesti. Tarkista, että liikkuvat osat toimivat moitteettomasti ja että kaikki osat ovat kunnossa ja oikein asennetut. Tarkista myös, että kaikki muut käyttöön mahdollisesti vaikuttavat tekijät ovat kunnossa. Vika suojausjärjestelmässä tai viallinen osa tulee vaihtaa tai korjata valtuutetussa ammattiliikkeessä, mikäli käyttöohjeissa ei toisin mainita. Viallinen virtakytkin tulee vaihtaa alan ammattiliikkeessä.

Älä käytä sähkötyökalua, mikäli virtakytkin ei toimi kunnolla.

16 Turvallisuudeksi

Käytä vain käyttöohjeessa ja tuotekuvastossa suositeltuja lisävarusteita ja -laitteita. Jonkin muun laitteen käyttö voi aiheuttaa onnettomuuden.

17 Akun poistaminen

Poista akku koneesta aina ennen koneen huoltoa sekä silloin, kun kone ei ole käytössä tai kun koneeseen vaihdetaan lisävarusteita.

18 Korjauta koneesi DEWALTin valtuuttamalla huoltokorjaamolla

Tämä sähkötyökalu on asiaankuuluvien turvallisuusmääräysten mukainen.

Turvallisuussyistä vain valtuutetut ammattilaiset saavat huoltaa sähkölaitteita.

Akkujen käyttöä koskevia turvallisuusohjeita

Palovaara! Vältä irrotetun akuston metallikontaktien asettamista oikosulkuun metallilla. Älä säilytä tai kanna akustoa ilman, että mukana tuleva suojakorkki on asetettu kontaktien päälle.

- Akkuneste, 25 - 30 % hydroksidiliuos, saattaa olla haitallista. Jos akkunestettä pääsee iholle, huuhdo se runsaalla vedellä. Neutraloi akkuneste etikalla tai sitruunamehulla. Jos akkunestettä joutuu silmiin, huuhdo silmiä runsaalla vedellä ainakin 10 minuuttia, ja ota heti yhteys lääkäriin.

- Älä koskaan yritä avata akkupakettia.

Akun ja laturin etiketit

Akun ja laturin etiketeistä näet seuraavat merkit:

Lataus käynnissä

Akku latautunut

Akku viallinen

Älä kosketa akun napoja sähköä johtavilla esineillä

Älä yritä ladata viallisia akkuja

Lue käyttöohje

Tarkoitettu ainoastaan DeWALT-akkujen lataamiseen; muut saattavat haljeta ja aiheuttaa henkilö- ja muita vahinkoja

Laturi ei saa kastua

Vaihda viallinen johto välittömästi

Latauslämpötila +4 °C ja +40 °C välillä

Hävitä akku ympäristöystävällisellä tavalla

Älä missään tapauksessa polta akkupakettia

1 tunnin laturi

Laitteen merkit

Saa käyttää vain metallin yhteydessä

Pyörösahan käyttöä koskevia turvallisuusohjeita

Sahattaessa

- Käytä aina tavallisia työkäsineitä käyttäessäsi tätä työkalua.

- Älä käytä konetta seistessäsi samassa linjassa sahanterän kanssa. Pidä muut henkilöt pois työalueelta.

- Varmista, että sahanterä ei kosketa työkappaletta ennen koneen käynnistystä.

- Varo leikkuulastuja ja leikattavaa materiaalia. Ne voivat olla teräviä ja kuumia. Anna poisleikattujen palojen jäähtyä ennen niiden käsittelyä.

- Pysäytä kone katkaisijasta ja odota, että sahanterän liike pysähtyy ennen työkappaleen vaihtamista tai säätöjen muuttamista.

- Kun olet vapauttanut virtakytkimen (off), älä koeta jarruttaa sahanterää painamalla sitä sivulta.

- Älä aseta sahaa pöydälle ennen kuin olet kytkenyt virran pois päältä.

- Älä käytä sahaa liian pienien kappaleiden sahaamiseen.

- Älä käytä konetta sähköjännitteisen materiaalin työstämiseen.

- Älä käytä leikkuujäähdytysnesteitä. Tällaiset nesteet voivat syttyä palamaan, aiheuttaa sähköshokin tai vahingoittaa kemiallisesti tähtäysikkunan.

- Käytä konetta hyvin ilmastoidussa tilassa. Varmista, että konetta ei käytetä palonarkojen nesteiden, kaasujen tai pölyn läheisyydessä.

Sahaamisesta tai moottorin kosketusvarresta saattaa singota kipinöitä tai kuumia lastuja, jotka voivat sytyttää tulenarat materiaalit palamaan.

Suojavarusteet

• Varmista että sahanterän suojukset ovat kunnossa.
• Älä nosta teränsuojuksia paikoiltaan.
• Vapauta juuttunut teränsuojus heti. Älä käytä sahaa jos suojus ei ole asianmukaisella paikallaan.

Suojaus takaisiniskulta

• Kun sahanterä takertuu työstökappaleeseen, saha saattaa sinkoutua kohti käyttäjää. Jos terä tartuu työstökappaleeseen tai terä jumittuu, vapauta virtakytkin heti.
• Pidä sahanterät terävinä.
• Älä irrota sahaa työstettävästä kappaleesta sahanterän pyöriessä.

Sahan terien vaihtaminen ja säätäminen

• Käytä vain tässä ohjekirjassa suositeltuja sahanteriä. Älä koskaan käytä katkaisuun katkaisulaikkoja tai muuntyyppisiä katkaisuteriä.
• Käytä ainoastaan teräviä, täysin käyttökelpoisia teriä; vioittuneet tai taipuneet terät tulee vaihtaa välittömästi ja poistaa käytöstä.
• Varmista että sahanterä on kiinnitetty oikein ja pyörii oikeaan suuntaan.

Käyttökohteet

• Pyörösahaa saa käyttää vain rautametallin yhteydessä.
• Älä sahaa muita kuin rautapohjaisia metalleja äläkä sahaa ruostumatonta terästä tai syntetisiä materiaaleja tämän koneen mukana tulevalla sahanterällä.
• Älä käytä konetta betonin, tiilen, laattojen tai keraamisten materiaalien leikkaamiseen.
• Älä katkaise valurautaisia materiaaleja.
• Älä koskaan käytä konetta magnesiumpitoisten materiaalien työstämiseen.
• Älä leikkaa kiinteitä materiaaleja (esimerkiksi sauvoja), jos niiden paksuus ylittää 20 mm.
• Älä leikkaa profileja tai muita muotomateriaaleja (esimerkiksi putkia ja laatikoita), joiden seinämäpaksuus ylittää 3 mm.
• Kun leikkaat metallista ympyräpalasia, kiinnitä työkappale tiukasti sahanterän molemmille puolille, ettei työkappale pääse liukumaan.

- Varmista etteivät sahatut metallinkappaleet tartu sahanterän hampaisiin ja sinkoa ilmaan.

Henkilökohtainen terveys

- Varoitus! Konetta käytettäessä saattaa syntyä pölyä, joka sisältää sellaisia kemikaaleja, joiden tiedetään olevan syöpää, synnynnäisiä vammoja tai muita periytyviä haittoja aiheuttavia. Käytä asianmukaisia hengityssuojaimia.

Muut mahdolliset vaarat

Seuraavat vaarat ovat mahdollisia konettaa käytettäessä:

• tapaturmat, jotka aiheutuvat liikkuvien osien koskettamisesta
• tapaturmat, jotka aiheutuvat katkaisuterän rikkoutumisesta

Onnettomuudet sattuvat todennäköisimmin:

• käyttöalueella
• liikkuvien osien läheisyydessä

Turvallisuusohjeiden noudattamisesta ja suojusten käytöstä huolimatta tiettyjä vaaroja ei voi välttää. Näitä ovat:

• Kuulon heikkeneminen.
• Onnettomuusvaara, jonka katkaisuterän suojaamattomat osat aiheuttavat.
• Tapaturmavaara, kun terää vaihdetaan.
• Sormien jääminen puristuksiin, kun suojuksia avataan.

Pakkauksen sisältö

Pakkaus sisältää:

1 Metallia leikkaava pyörösaha
1 Terä
1 Kuusiokoloavain
2 Akkua
1 Akkujen latauslaite
1 Laukku
1 Käyttöohje
1 Hajoituskuva

• Tarkista etteivät kone, sen osat tai lisävarusteet ole vioittuneet kuljetuksen aikana.
• Lue tämä käyttöohje huolellisesti ennen koneen käyttöönottoa.

Kuvaus (kuva A)

DEWALTin metallia leikkaava pyörösaha on suunniteltu erimuotoisten metallimateriaalien leikkaamiseen: vesi- ja kaasuputket, kulmateräs, U-profiilit, T-palkit, sauvat, pultit ja niin edelleen. Kun pyörösahassa käytetään asianmukaista leikkuuterää, sillä voidaan leikata kuuma- ja kylmävalssattua hililiterästä ja DIN 1700 (ST33, ST37-2) standardin mukaista rakennusterästä. Tätä konetta ei ole tarkoitettu muiden kuin rautametallien, ruostumattoman teräksen, synteettisten materiaalien, valuraudan, tiilien, laattojen tai keraamisten materiaalien leikkaamiseen. Konetta ei tule koskaan käyttää magnesiumpitoisten materiaalien työstämiseen.

1 Virtakytkin
2 Käynnistyksen vapautinkytkin
3 Etukahva
4 Tähtäysikkuna
5 Sahausuran osoitin
6 Alasuojus
7 Alasuojuksen palautusvipu
8 Sahan pohja
9 Syvyydensäätönuppi
10 Akkupaketti

Latauslaite

Latauslaite DE9108 lataa DEWALTin 7,2 -

18 V NiCd-akut.

Latauslaite DE9116 lataa DEWALTin 7,2 -

18 V NiCd- ja NiMH-akut.

10 Akkupaketti

11 Vapautinpainikkeet

12 Latauslaite

13 Latausvalo (punainen)

Sähköturvallisuus

Laturi on suunniteltu käytettäväksi vain yhdellä jännitteellä. Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä.

Laituris on kaksoiseristetty EN 60335:n mukaisesti; siksi ei tarvita erillistä maadoitusta.

Kaapelin tai pistotulpan vaihto

Kun vaihdat kaapelin tai pistotulpan, hävitä se turvallisesti. Pistoke, jossa on paljaita johtimia, on vaarallinen kiinnitettynä jännitteiseen pistorasiaan.

Asennus ja säädöt

• Poista akku koneesta aina ennen asennuksia ja säätöjä.
• Sammuta kone aina (OFF) ennen kuin poistat akkupaketin.
• Käytä ainoastaan DEWALT-akku ja -latauslaite.

Akkupaketti (kuva A & B)

Akkujen lataaminen

Kun akut ladataan ensimmäisen kerran tai pitkän varastoajan jälkeen, ne varautuvat vain noin 80 %:sti. Usean purkaus/latauskerran jälkeen akut latautuvat täyteen tehoonsa. Tarkista verkkokytkentä aina ennen kuin alat ladata akkuja. Jos sähköverkko antaa virtaa, mutta akut eivät lataudu, vie latauslaite valtuutettuun DEWALTin huoltopisteeseen.

Latauksen aikana latauslaite ja akut voivat lämmetä, mikä on aivan normaalia.

Älä lataa akkuja, mikäli ympäristön lämpötila on alle 4° C tai yli 40° C. Suositeltava latauslämpötila noin 24 °C.

- Laita akkupaketti (10) latausta varten latauslaitteeseen (12) kuten kuvassa on esitetty ja kytke latauslaite sähköverkkoon. Varmista, että akku on tukevasti paikallaan latauslaitteessa. Punainen latausvalo (13) vilkkuu. Noin yhden tunnin varausajan jälkeen punainen valo alkaa palaa yhtäjaksoisesti. Tällöin akkupaketti on täysin latautunut. Akkupaketti voidaan poistaa latauslaitteesta tai se voidaan jättää latauslaitteeseen, kunnes akkuja jälleen tarvitaan.

Akun irrottaminen ja kiinnittäminen

• Kiinnitä akku kahvaan kunnes se naksahtaa paikoilleen.
• Kun irrotat akun, paina kahta vapautinnappulaa (11) samanaikaisesti, ja irrota akku kahvasta.

Akkukansi (kuva B)

Suojakorkki piettää irrotetun akuston kontaktit. Jos suojakorkki ei ole paikallaan, irtonaiset metalliobjektit voivat aiheuttaa oikosulun kontakteihin. Tästä on seurauksena tulipalon vaara ja akuston vaurioituminen.

• Irrota suojakorkki (14) ennen kuin asetat akuston (10) laturiin.
• Aseta suojakorkki kontaktien päälle heti, kun olet irrottanut akuston laturista tai koneesta.

Varmista, että suojakorkki on paikallaan ennen kuin säilytät tai kannat irrotetun akuston.

Sahaussyvyyden säätö (kuva A & C)

• Löysää syvyydensäätönuppi (9).
• Siirrä pohjalevyä (8) niin, että saat oikean sahaussyvyyden.
• Kiristä syvyydensäätönuppi (9).

Parhaan sahaustuloksen saavuttamiseksi anna sahanterän ulottua n. 3 mm työstökappaleen takareunan yli (ks. kuvan C lisäkuvaa).

Sahan terän vaihtaminen (kuva D & E)

• Lukitse sahanterä lukitusnupista (15) ja irrota sahanterän lukitusruuvi (16) kiertämällä ruuvia myötäpäivään kuusiokoloavaimella.
• Vedä terän alasuojusta (6) taaksepäin vivusta (7) ja vaihda sahanterä. Laita aluslevyt (17) paikoilleen oikeassa järjestyksessä.
• Tarkista sahanterän pyörimissuunta.
• Kierrä sahanterän lukitusruuvia (16) käsin jotta aluslevyt pysyvät paikoillaan. Kierrä vastapäivään.
• Paina sahanterän lukitusnuppia (15) ja kierrä samalla karaa kunnes sahanterän pyörimisliike pysähtyy.
• Kiristä sahanterän lukitusruuvi kuusiokoloavaimella.

Käyttöohjeet

• Noudata aina turvallisuusohjeita ja voimassa olevia sääntöjä.
• Paina laitetta materiaalia vasten mahdollisimman vähän. Älä kohdista liikaa sivuttaisvoimaa sahanterään.
• Vältä kuormittamasta laitetta liikaa. Jos kone alkaa kuumentua, anna sen käydä muutaman minuutin ajan ilman kuormitusta.

Ennen käyttämistä:

• Varmista, että akut ovat (täyteen) ladatut.
• Varmista että suojukset ovat asianmukaisesti paikoillaan. Sahanteränsuojuksen on oltava suljettu-asennossa.
• Varmista että sahanterä pyörii terässä olevan nuolen suuntaisesti.
• Älä käytä tylsyneitä sahanteriä.

Virran kytkeminen päälle/pois päältä (kuva A)

Turvallisuussyistä virtakytkimessä (1) on käynnistyksen varmistinnupilla (2).

• Paina käynnistyksen varmistinnuppia.
• Käynnistä kone virtakytkimestä (1). Heti kun vapautat virtakytkimen, käynnistyksen varmistin aktivoituu ja estää sahan tahattoman uudelleen käynnistyksen.

Älä käynnistä tai sammuta sahaa, jos sahanterä koskettaa työkappaletta tai jotain muuta materiaalia.

Sahausote ja sahan ohjaus (kuva A & F)

• Kiinnitä työkappale mahdollisimman lähelle leikkuulinjaa.
• Koska sahausjälki on tasaisempi sahanterän ulostulopuolella, kiinnitä työstökappale paikalleen selkäpuoli sahanterää vasten.
• Pyri aina kiinnittämään työkappale puristimilla siten, että materiaalia katkaisevien terien määrä on pienin mahdollinen.
• Pidä sahaa kiinni kädensijasta ja etukahvasta (3), jotta voit ohjata sahaa oikein.
• Pidä ohjuri (8) tiukasti työkappaletta vasten.
• Anna terän leikata vapaasti. Älä pakota sitä. Jos työkappale alkaa väristä, pakotat leikkuuta. Hidasta syöttönopeutta.
• Seuraa sahausuran osoittimesta (5) työstökappaleeseen kynällä vedettyä sahauslinjaa. Sahausuran osoitin on kohdistettu sahanterän vasemman (ulomman) reunan kanssa.
• Tähtäysikkunan (4) kautta näet leikkuutapahtuman.

Ota yhteys myyjääsi halutessasi tietoja sopivista lisätarvikkeista.

Huolto-ohjeita

DEWALT sähkötyökalusi on suunniteltu käytettäväksi pitkän aikaa mahdollisimman vähällä huollolla. Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan toiminnan.

Voitelu

Sähkötyökalusi ei tarvitse lisävoitelua.

Puhdistus

• Vedä laturin pistotulppa pistorasiasta, ennenkuin puhdistat vaipan pehmeällä rievulla.
• Irrota akkukotelo, ennenkuin puhdistat sähkötyökalusi.
• Pidä tuuletusaukot puhtaina ja puhdista runko säännöllisesti pehmeällä rievulla.

Ympäristö

Ladattavat akut

Tämä pitkäikäinen akkupaketti täytyy ladata, kun se ei enää anna riittävästi virtaa töiden tekemiseen. Kun akkuja ei voi enää ladata, hävitä ne ympäristöystävällisesti.

• Tyhjennä akku käyttämällä lataus loppuun ja poista se koneesta.
• NiCd- ja NiMH-akkuja voidaan kierrättää. Jätä akku johonkin paikkakuntasi kierrätyskeskuksista tai valtuutettuun DEWALT-huoltoliikkeeseen.
  HUOM! Kuluttajana olet vastuussa että loppuunkäytetty akku kierrätetään asianmukaisesti.

Koneet, joita ei enää tarvita

Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun DEWALTin huoltopisteseen.

Jatkuvan tuotekehittelyn seurauksena nämä tiedot saattavat muuttua. Niistä emme ilmoita erikseen.

TAKUU

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU •

Jos et ole täysin tyytyväinen DEWALT-työkaluusi, palauta se myyjälle tai valtuutettuun DEWALT-huoltopisteeseen 30 päivän sisällä ostopäivästä, niin saat rahasi takaisin tai vaihtokoneen. Tuote on palautettava täydellisenä ja ostokuitti on esitettävä.

• YHDEN VUODEN ILMAINEN YLLÄPITOHUOLTO •

DEWALT-työkalusi kunnossapito ja huolto suoritetaan ilmaiseksi 12 kuukauden sisällä ostopäivästä huoltopisteessämme. Ilmainen kunnossapitohuolto käsittää sähkötyökalujen työ- ja varaosakustannukset. Siihen ei sisälly tarvikekustannuksia. Ostokuitti on esitettävä.

• YHDEN VUODEN TAKUU •

Jos DEWALT-tuotteesi menee epäkuntoon materiaali- tai valmistusvikojen takia 12 kuukauden sisällä ostopäivästä, vaihdamme vioittuneet osat uusiin tai vaihdamme koko yksikön ilmaiseksi edellyttäen, että:

• Tuotetta ei ole käytetty väärin.
• Valtuuttamattomat henkilöt eivät ole yrittäneet korjata sitä.
• Päiväyksellä varustettu ostokuitti esitetään. Tämä takuu tarjotaan lisäpalveluna kuluttajan lakisääteisten oikeuksien lisäksi.

Lähimmän DEWALT-myyjäsi tai valtuutetun DEWALT-huoltpisteen osoitteen saat voimassaolevasta tuoteluettelosta tai ottamalla yhteyttä DEWALTiin. Lista valtuutetuista DEWALT-huoltoliikkeistä sekä yksityiskohtaiset tiedot korjauspalvelustamme ovat vaihtoehtoisesti saatavilla Internetissä, osoitteessa

www.2helpU.com.

CIRKELSÅG FÖR METALL DW934K2(H)

Vi gratulerar!
