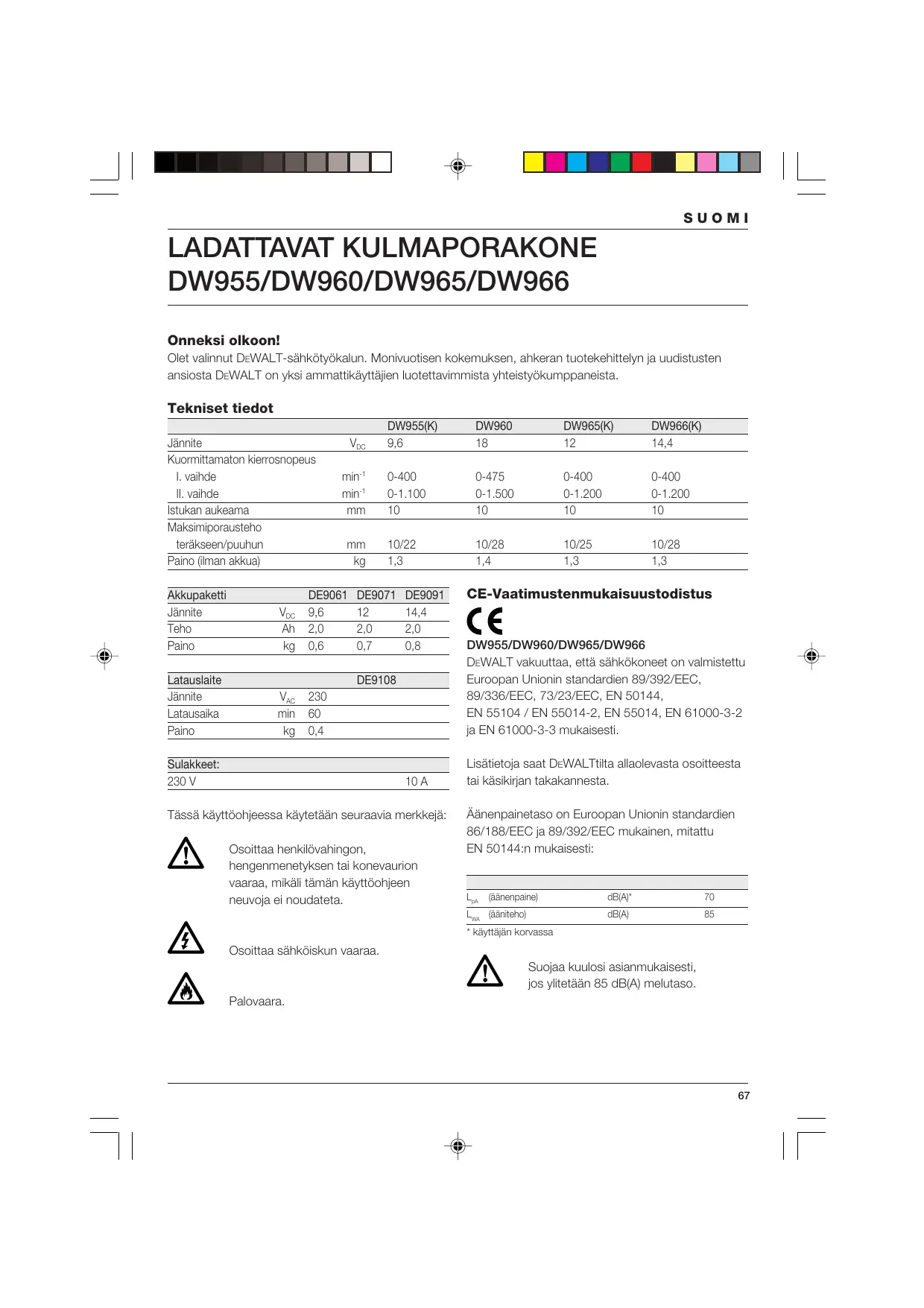

CC) NN SUOMI LADATTAVAT KULMAPORAKONE DW955/DW960/DW965/DW966 Onneksi olkoon! Olet valinnut DEWALT-sähkôtyôkalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistusten ansiosta DEWALT on yksi ammattikäyttäjien luotettavimmista yhteistyôkumppaneista. Tekniset tiedot DW9551K) DW960 DW965(K) DW966(K) Jännite Vx 96 18 12 144 Kuormittamaton kierrosnopeus

1. vaihde min 0-400 0-475 0-400 0-400

Il. vaihde min*__0-1.100 0-1.500 0-1.200 0-1.200 Istukan aukeama mm 10 10 10 10 Maksimiporausteho teräkseen/puuhun mm 10/22 10/28 10/25 10/28 Paino (iman akkua) Kg 13 14 13 13 Akkupaketti DE9061 DE9071 DE9091 CE-Vaatimustenmukaisuustodistus Jännite Ve 96 12 144 Teho Ah_2,0 2,0 2,0 Paino kg O6 0,7 0,8 DW955/DW960/DW965/DW966 DEWALT vakuuttaa, että sähkôkoneet on valmistettu Latauslaite DE9108 Euroopan Unionin standardien 89/392/EEC, Jännite Ve 230 89/336/EEC, 73/23/EEC, EN 50144, Latausaika min _60 EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 Paino kg 0,4 ja EN 61000-3-3 mukaisesti. Sulakkeet: Lisätietoja saat DEWALTtita allaolevasta osoitteesta 230V 10A tai käsikirjan takakannesta. Tässä käyttéohjeessa käytetään seuraavia merkkejä: Osoittaa henkiôvahingon, hengenmenetyksen tai konevaurion vaaraa, mikäli tämän käyttéohjeen neuvoja ei noudateta,

Osoittaa sähkôiskun vaaraa. B à Palovaara. ÂAänenpainetaso on Euroopan Unionin standardien 86/188/EEC ja 89/392/EEC mukainen, mitattu EN 50144: mukaisesti: D. (éénenpaine) dBIA}" 70 D. éanteno) GBA & Fkäyitäjan korvassa

Suojaa kuulosi asianmukaisesti, jos vltetään 85 dB(A) melutaso.

SUOMI Kihtyvyyden painotettu nelôlinen keskiarvo EN 50144ïn mukaan <25 ms Director Engineering and Product Development Horst GroBmann faire DEWALT, Richard-Klinger-StraBe 40, D-65510, Idstein, Saksa Turvallisuusohjeet Lue käyttoohje huolellisesti ennen koneen käyttoônottoa. Säilytä käyttoohje kaikkien koneen käyttäjien ulottuvilla. Näiden ohjeiden lisäksi tulee aina seurata tyôsuojeluviranomaisten ohjeita. VAROITUS! Sähkôiskujen, loukkaantumisten ja palovaaran ehkäisemiseksi on noudatettava seuraavia perusturvallisuustoimenpiteitä. 1 Käytä kuulosuojaimia Eri materiaaleja tyôstettäessä saattaa melutaso vaihdella ja Kohoaa toisinaan yii 85 dB(A) rajan Suojaa itsesi ja Käytä aina kuulosuojaimia 2 Pidä tyôskentelyalue järjestyksessä Epäjärestys tuo mukanaan onnettomuusvaaran. 3 Ajattele tyôskentelyalueen vaikutusta tyôhôsi À vie sähkôtyôkalua tai laturia ulos sateeseen. là käytä sitä kostelssa tai märissä tiloissa. Järjestä tybalueelle hyvä valaistus. Àlà Käytä sähkôtyékaluja palavien nesteiden tai kaasujen läheisyydessä 4 Varjeltava lapsiita ÂÀà päästä lapsia tyékalun tai jatkojohdon läheisyyteen. Alle 16-vuotiaat tarvitsevat valvontaa. 5 Säilytä tyôkalua oikein Kun et käytä tyôkalua, säilytä sità kuivassa paikassa. Huolehdi sitä, että sälytyspaikka on lukittu ja niin korkealla, etteivät lapset ylety sinne. 6 Àlà ylikuormita sähkôtykalua Lialisen leikkausvoiman käytté tai lian suuri tyôkappaleen syëtténopeus voi ylkuormittaa koneen. Kone toimi paremmin ja turvallisemmin sille suunnitellulla suoritusalueella. 7 Valitse oikea sähkôtyôkalu Käytä tyôkalua ainoastaan tyéhôn, johon se on tarkoitettu. 8 Pukeudu asianmukaisesti Àla käytä lan väljià vaatteita tai koruja. Ne voivat tarttua likkuvin osiin. Käytä ulkona tyéskennellessäsi kumihansikkaita ja likumattomia kenkiä. Jos sinulla on pitkät hiukset, käytä hiusverkkoa: 9 Käytä suojalaseja Käytä suojalaseja, etteivät lastut pääse vahingoittamaan siimiä. Mikäli tyéstettäessä syntyy paljon pôlyä, Käytä kasvosuojaa: 10 Kinnitä tyékappale oikein Käytä ruuvipuristinta tai ruuvipenkkiä, jotta tyéstékappale pysyy kunnolla paikoïlaan: Näin vapautat molemmat kädet tyôhôn. 11 Àlà kurottele Seiso aina tukevasti ja tasapainossa. 12 Hoïda tyôkalua huolella Pidä tyôkalu puhtaana ja terät terävinä. Noudata tyôkalun huolto-ohjeita sekä terän/ tyékalun vaihto-ohjeita. Tarkista litäntäjohdon kunto säännôlisesti ja anna alan ammattilaisen vaihtaa se tarvittaessa uuteen. Tarkista myôs jatkojohto säännôlisesti ja uusi se tarvittaessa. Pidä tyôkalun kädensijat kuivina ja puhtaina ülystä ja rasvasta. 13 Poista avaimet Poista säätéavaimet ja asennustyôkalut Koneesta ennen kuin käynnistät sen 14 Ole tarkkaavainen Keskity tyôhôsi. Käytä tervettà järkeä. Àla käytä sähkôtyGkalua, kun olet väsynyt 15 Tarkista, että laturi on kunnossa Ennen kuin otat koneen Käyttôôn, tarkasta turvalaitteet ja Kaikki koneen osat. Näin varmistat, että kone toimii sille asetettujen vaatimusten mukaisesti. Tarkista, että likkuvat osat toimivat moitteettomasti ja että kaikki osat ovat kunnossa ja oikein asennetut. Tarkista myôs, että kaki muut käyttën mahdolisesti vaikuttavat tekjät ovat kunnossa. Vika suojausjärjestelmässä tai viallinen osa tulee vaihtaa tai korjata valtuutetussa

SUOMI ammattiikkeessä, mikäli Käyttéohjelssa ei toisin mainita. Vialinen virtakytkin tulee vaihtaa alan ammattiikkeessä. Àlà käytä sähkôtyôkalua, mikäli virtakytkin ei toimi kunnolla 16 Turvallisuudeksi Käytä vain käyttôohjeessa ja tuotekuvastossa suositeltuja lisävarusteita ja -laitteita. Jonkin muun laitteen käyttô voi aiheuttaa onnettomuuden:. 17 Akun poistaminen Poista akku koneesta aina ennen koneen huoltoa sekä sillon, kun kone ei ole Käytéssä tai kun koneeseen vaihdetaan lisävarusteita. 18 Korjauta koneesi DEWALTin valtuuttamalla huoltokorjaamolla Tämä sähkôtyôkalu on asiaankuuluvien turvalisuusmääräysten mukainen. Turallisuussyistä vain valtuutetut ammattilaiset saavat huoltaa sähkôlaitteita. Akkujen käyttä koskevia turvallisuusohjeita

Palovaaral Vältä irotetun akuston metalikontaktien asettamista oikosukuun metalila. Âlà säiytä tai kanna akustoa iman, että mukana tuleva suojakorkki on asetettu kontaktien päälle. + Akkuneste, 25-30% hydroksidiiuos, saattaa olla haïtalista. Jos akkunestettä pääsee iholle, huuhdo se runsaalla vedelä. Neutraloi akkuneste etikalla taisitruunamehulla. Jos akkunestettä joutuu simin, huuhdo silmiä runsaalla vedelä ainakin 10 minuuttia, ja ota heti yhteys léäkärin. + Àlä koskaan yritä avata akkupakettia. Akun ja laturin etiketit Akun ja laturin etiketeistä näet seuraavat merkit: d— Akku latautunut pe Akku viallinen Àlä kosketa akun napoja sähkôä johtavilla esineillà Àl& yritä ladata viallisia akkuja Lue käyttéohje Tarkoitettu ainoastaan DEWALT-akkujen lataamiseen: muut saattavat haljeta ja aiheuttaa henkllë- ja muita vahinkoja Laturi ei saa kastua Vaihda viallinen johto välittémästi F Latauslämpôtila +4 °C ja +40 °C välillà Hävitä akku ympäristéystäväliselà tavalla là missään tapauksessa polta akkupakettia Pakkauksen sisältô Pakkaus sisältää: 1 Ladattavat kulmaporakone 1 Akkupaketti (vain K-malit) 1 Latauslaite (vain K-malit) 1 Laukku (vain K-mallit) 1 Käyttéohje 1 Hajoituskuva + Tarkista etteivät kone, sen osat tai lisävarusteet ole vioittuneet kuljetuksen aikana. + Lue tämä käyttéohje huolellisesti ennen koneen käyttéônottoa. Kuvaus (kuva A) Ladattavat kulmaporakone on tarkoïtettu ammattimaiseen poraukseen ja ruuvaukseen ahtaissakin paikoïssa. 1 Virrankatkaisia portaattomalla nopeudensäädällä 2 Suunnanvaihtokytkin 3 Vaihdevalitsin

SUOMI 4 Pikaistukka + Laita akkupaketti (6) latausta varten 5 Kaulus latauslaitteeseen (8) kuten kuvassa on esitetty ja 6 Akkupaketti Latauslaite Latauslaite DE9108 lataa DEWAL Tin 7,2 - 18 V akut 6 Akkupaketti 7 Vapautinpainikkeet 8 Latauslaite 9 Latausvalo (punainen) Sähkôturvallisuus Laturi on suunniteltu käytettäväksi vain yhdellä jännitteellä. Tarkista aina, että virtalähde vastaa arvokivessä imoitettua jännitettä. [[] | Lailuris on kaksoiseristetty EN 50144in mukaisesti: siksi ei tarvita erilistä maadoitusta. Kaapelin tai pistotulpan vaihto Kün vaihdat kaapeln tai pistotulpan, hävitä se tualisesti. Pistoke, jossa on paljaita johtimia, on vaaralinen kinnitettynä jännitteiseen pistorasiaan

Akkupaketti (kuva A) Poista akku koneesta aina ennen asennuksia ja säätôjä. Sammuta kone aina (OFF) ennen kuin poistat akkupaketin Akkujen lataaminen Küun akut ladataan ensimmäisen Kerran tai pitkän varastoajan jälkeen, ne varautuvat vain noin 80%:sti Usean purkaus/latauskerran jälkeen akut latautuvat täyteen tehoonsa. Tarkista verkkokytkentä aina: ennen kuin alat ladata akkuja. Jos sähkôverkko antaa virtaa, mutta akut eivät lataudu, vie latauslaite valtuutettuun DEWAL Tin huoltopisteeseen. Latauksen aikana latauslaite ja akut voivat lämmetä, mikä on aivan normaalia. A À lataa akkuja, mikäli ympäristôn lämpôtila on alle 4° C tai yli 40° C. Suositeltava lataustämpôtila noin 24 °C. kytke latauslaite sähkôverkkoon. Varmista, ettà akku on tukevasti paikallaan latauslaitteessa Punainen latausvalo (9) vikkuu. Noin yhden tunnin varausajan jälkeen punainen valo alkaa palaa yhtäjaksoisesti. Tälôin akkupaketti on täysin latautunut. Akkupaketti voidaan poistaa latauslaitteesta tai se voidaan jättää latauslaitteeseen, kunnes akkuja jälleen tanitaan. Akun irrottaminen ja kinnittäminen + Kinnitä akku kahvaan kunnes se naksahtaa paikoilleen: + Kun irrotat akun, paina kahta vapautinnappulaa (7) samanaikaisesti, ja irrota akku kahvasta: Akkukansi (kuva B) Suojakorkki piettää irrotetun akuston kontaktit. Jos suojakorkki ei ole paikallaan, irtonaiset metalliobjektit voivat aiheuttaa oikosulun kontaktelhin, Tästä on seurauksena tuipalon vaara ja akuston vaurioituminen. + Irrota suojakorkki (10) ennen kuin asetat akuston (6) laturin. + Aseta suojakorkki kontaktien päälle heti, kun olet irrottanut akuston laturista tai koneesta.

Terän asentaminen ja irrottaminen (kuva A) + Avaa istukka (4) kiertämällä kaulusta (5) ja asenna teränvarsi paikalleen + Pane terä mahdolisimman syvälle istukkaan ja nosta sitä hieman ennen Kiristystä. + Kiistä istukka këäntämällä kaulusta myôtäpäivéän pitäen toisella Kädellà Kinni istukan takaosasta. + Irrottaessasi terää toimi päinvastaisessa Jäjestyksessä. Varmista, että suojakorkki on paikallaan ennen kuin säilytät tai kannat irrotetun akuston: Suunnanvaihtokytkin (kuva A) + Siirrä suunnanvaihtokytkintä eteen/taakse (2) kuten kuvassa, kun haluat vaihtaa Koneen pyôrimissuuntaa.

Odota aina, että moottori on täysin pysähtynyt ennen kuin vaihdat pyôrimissuuntaa.

SUOMI Vaihdevalitsin (kuva C) Tyôkalussasi on kaksi vaihdetta (3) nopeuden ja véäntémomentin säätelemiseen 1 pieni nopeus/suuri vääntômomentti {porattaessa suuria reikiä tai ruuvattaessa isoja ruuveja) 2 suuri nopeus/pieni vääntômomentti {porattaessa pieniä reikiä tai ruuvattaessa pieniä ruuveja) Tyôkalun kierrosnopeus on imoitettu teknisissä tiedoissa.

+ Âlà vaihda vaihteita koneen käydessä täydelä nopeudella äläkä muutoinkaan koneen Käydessä. Tyônnä aina kaksiasentoinen valitsin kokonaan eteen tai kokonaan taakse. Istukan irrottaminen ja künnittäminen (kuva D & E) + Avaa istukan leuat mahdollisimman auki. + Tyünnä ruuvitalta istukkaan ja poista istukan Kinnitysruuvi Kertämällà sitä myôtäpäivéän (kuva D). + Kinnitä istukka-avain istukkaan ja napsauta sitä vasaralla kuten kuvassa E. Näin saat istukan lôystymään nin, että voit ruuvata sen käsin irti. + Kun haluat Kinnittää istukan takaisin paikalleen, toimi päinvastaisessa järjestyksessä. Käyttôohjeet

Noudeta aina turvallisuusohjeita ja voimassa olevia séäntôjà. Varo tyôskennellessäsi sähkô- ja vesijohtoja Kuormita konetta järkevästi. Liialinen voiman käytté ei nopeuta poraamista, vaan vähentää ty6kalun tehoa ja saattaa Iyhentää koneen käyttôikää. Jotta kone ei kone äkilisesti pysähtyisi terän läpimenovaiheessa, vähennä tyôntôvoimaa poranterään vähitellen porauksen loppua kohden Pidä moottori Käynnissä kun vedät terän irti reiästä. Näin estät jumiutumisen. Ennen käyttämistä: + Varmista, että akut ovat (täyteen) ladatut. + Asenna sopiva terä. + Merkitse kohta, johon poraat reiän. + Valitse pyérimissuunta. Virran kytkeminen päälle/pois päältä (kuva A) + Käynnistä one painamalla virtakytkintä (1). Virtaytkimeen kohdistuvan paineen määrä séëtää koneen kierrosnopeuden. + Pysäytä kone vapauttamalla kytkin: + Kun haluat lukita koneen OFF-asentoon, käännä suunnanvaihtovipu (2) keskiasentoon:

Metalliporaus + Käytä lelkkuunestettä poratessasi metalleja. Poikkeuksena valurauta ja messinki, joita on porattava kuivana. Kone pysähtyy heti kun nopeudensäädän valitsin on täysin vapautettu Puuporaus + Puuhun voi porata reikiä samoilla porill, joita käytetään metaliporaukseen. Nämä terät voivat kuumeta likaa, ellei nitä irroteta usein ja puhdisteta uurteita lastuista. + Käytä suurempien reikien poraukseen puuteriä (suuri nopeus) + Tue helposti halkeavaa tyéstékappaletta puupalalla. Ota yhteys myyjääsi halutessasi tietoja sopivista lisätarvikkeista. Huolto-ohjeita DEWALT sähkôtyôkalusi on suunniteltu käytettäväksi pitkän aikaa mahdollisimman vähällà huollolla. Asianmukainen käyttô ja säännônmukainen puhdistus takaavat laitteen jatkuvan toiminnan

aval Voitelu Sähkôtyôkalusi ei tarvitse lisävoitelua.

Puhdistus + Vedä laturin pistotulppa pistorasiasta, ennenkuin puhdistat vaipan pehmeällä rievulla. + lrrota akkukotelo, ennenkuin puhdistat sähkôtyôkalusi

SUOMI + Pidä tuuletusaukot puhtaina ja puhdista runko säännêlisesti pehmeällà rievulla. Ympäristô

Ladattavat akut Tämä pitkäikäinen akkupaketti täytyy ladata, kun se ei enää anna rittävästi virtaa tôiden tekemiseen Küun akkuja ei voi enää ladata, hävitä ne ympäristéystävälisesti. + Tyhiennä akku käyttämällà lataus loppuun ja poista se koneesta. + NiCd-akkuja voidaan kierrättää. Jätä akku johonkin paikkakuntasikierrätyskeskuksista tai valtuutettuun DEWALT-huoltolikkeeseen. HUOMI Kuluttajana olet vastuussa ettà loppuunkäytetty akku kierrätetään asianmukaisesti Koneet, joita ei enää tarvita Küun koneesi on käytetty loppuun, älä heitä sitä tavallsten roskien mukana pois, vaan vie se paikkakuntasi Kierrätyskeskukseen tai jätä valtuutettuun DEWAL Tin huoltopisteeseen. Jatkuvan tuotekehittelyn seurauksena nämä tiedot saattavat muuttua. Niistä emme imoita erikseen TAKUU

+ 30 PÂIVAN TYYTYVAISYYSTAKUU +

Jos et ole täysin tyytyäinen DEWALT-ty6kaluusi, palauta se myyjälle tai valtuutettuun DEWALT- huoltopisteeseen 30 päivän sisällä ostopäivästä, niin saat rahasi takaisin tai vaihtokoneen. Tuote on palautettava täydellisenä ja ostokuitti on esitettävä.

+ YHDEN VUODEN ILMAINEN YLLÂPITOHUOLTO +

DEWALT-tyôkalusi kunnossapito ja huolto suoritetaan imaiseksi 12 kuukauden sisällà ostopäivästä huoltopisteessämme. Imainen kunnossapitohuolto käsittää sähkôtyôkalujen ty5- ja varaosakustannukset. Siihen ei sisälly tavikekustannuksia. Ostokuitti on esitettävä.

+ YHDEN VUODEN TAKUU +

Jos DEWALT-tuotteesi menee epäkuntoon materiaali tai valmistusvikojen takia 12 kuukauden sisällä ostopäivstä, vaihdamme vioittuneet osat uusiin tai vaihdamme koko yksikôn imaiseksi edellttäen, että: + Tuotetta ei ole käytetty véärin. Valtuuttamattomat henkilôt eivät ole yrittäneet korjata sitäl Päiväyksellä varustettu ostokuitti esitetään. Tämä takuu tarjotaan lisäpalveluna kuluttajan lakisääteisten oikeuksien lisäksi Lähimmän DEWALT-myyjäsi tai valtuutetun DEWALT-huoltpisteen osoitteen saat voimassaolevasta tuoteluettelosta tai ottamalla yhteyttä DEWAL Tin.
