GEBRUIKSAANWIJZING DC745KA DEWALT

Gefeliciteerd! U hebt gereedschap van DEWALT gekocht. Door haar jarenlange ervaring, grondige productontwikkeling en innovatie heeft DEWALT zich tot één van de meest betrouwbare partners voor gebruikers van professioneel elektisch gereedschap ontwikkelcl Technische gegevens DC720 DC721 DC722 DC725 DC727 DC730 DC731 Spanning Voc. 18 18 18 18 18 144 144 Accutype NiCd/NIMH___ NiCd/NIMH Lion NiCd/NiMH Lion NiCd/NiMH NiCd/NIMH Uitvoervermogen W 400 400 375 400 375 295 295 Snelheid zonder druk 1e versnelling min 0-500 0-500 0-500 0-500 0-500 0-400 0-400 2e versnelling min'___0-1700 0-1700 0-1700 0-1700 0-1700 0-1450 0-1450 Slagsnelheid 1e versnelling mini - - - 0-8500 0-8500 - - 2e versnelling min — — — 0-29000 0-29000 — — Max. momentwaarde Nm 40 44 41 44 4 35 40 Capaciteit boorhouder mm 10 13 13 13 13 10 13 Maximale boorcapaciteit Hout mm 38 38 38 38 38 35 35 Metaal mm 10 13 13 13 13 10 13 Metselwerk mm — — — 13 13 — — Gewicht (zonder accuset) kg 1,35 1,36 1,36 1,46 1,46 1,34 1,35 DC732 DC735 DC737 DC742 DC743 DC745 Spanning Voc 14,4 14,4 14,4 12 12 12 Accutype Li-lon NiCd/NiMH Lion NiCd/NiMH NiCd/NIMH NiCd/NiMH Uitvoervermogen Ww 270 295 270 240 240 240 Snelheid zonder druk 1e versnelling min 0400 0-400 0-400 0-400 0-400 0-400 2e versnelling mint __ 0-1450 0-1450 0-1450 0-1450 0-1450 0-1450 Slagsnelheid 1e versnelling min - 0-6800 0-6800 - - 0-6800 2e versnelling min — 0-25000 025000 — — 0-25000 Max. momentwaarde Nm 37 40 37 32 35 35 Capaciteit boorhouder mm 13 13 13 10 13 13 Maximale boorcapaciteit Hout mm 35 35 35 28 28 28 Metaal mm 13 13 13 10 13 13 Metselwerk mm — 13 13 — — 13 Gewicht (zonder accuset) kg 1,35 1,45 1,45 1,33 1,34 1,44

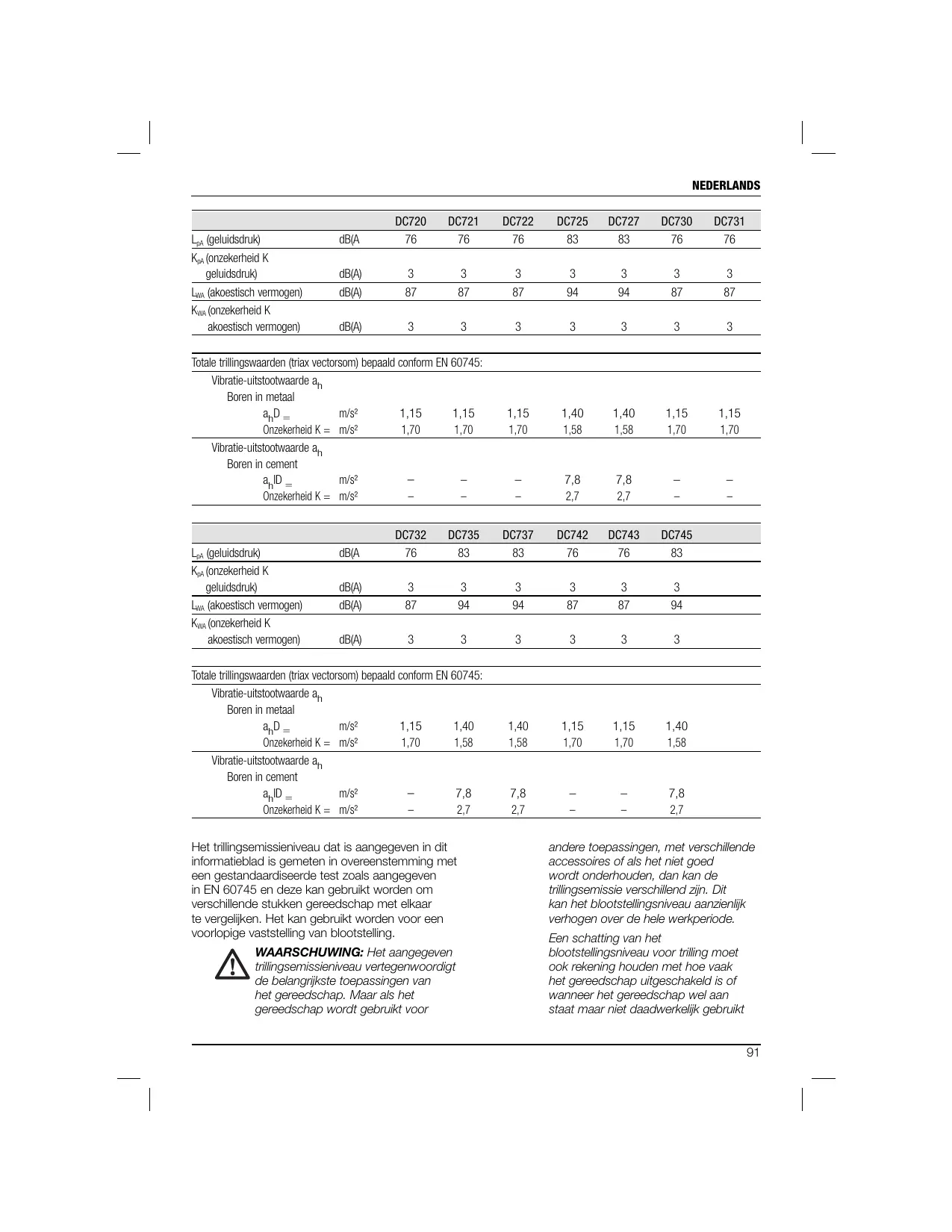

NEDERLANDS DC720 DC721 DC722 DC725 DC727 DC730 DC731 La (geluidsdruk) dB{A 7 76 76 83 8 76 76 Ke (onzekerheid K geluidsdruk) dBlA) 3 3 3 3 3 3 3 Lau (akoestisch vermogen) dBlA) 87 87 87 94 a 87 87 Ka (onzekerheïd K akoestisch vermogen) dBlA) 3 3 3 3 3 3 3 Total tilingswarden (tax vectorsom) bepaald conform EN 60745; Vibratie-uitstootwaarde a, Boren in metaal ap mise 115 145 115 140 1,40 115 1,15 Onzekerheïd K-= m/s? 170 170 170 158 158 170 170 Vibratie-uitstootwaarde a, Boren in cement a,D _ mise - - - 7.8 78 - - Onzekerheïd K = m/s? - - - 27 27 - - DC732 DC735 DC737 DC742 DC743 DC745 La (geluidsdruk) dBlA % 83 83 76 76 83 KG (onzekerheid K geluidsdruk) dBlA) 3 3 3 3 3 3 Lau (akoestisch vermogen) dB(A) 87 94 94 87 87 a Ka (onzekerheïd K akoestisch vermogen) dBlA) 3 3 3 3 3 3 Total tilingswarden (tax vectorsom) bepaald conform EN 60745: Vibratie-uitstootwaarde a, Boren in metaal ap mise 115 140 140 115 15 1,40 Onzekerheïd K = m/s? 170 158 1,58 170 170 158 Vibratie-uitstootwaarde a, Boren in cement aD = mise - 7.8 7.8 - - 78 Onzekerheïd K = m/s? - 27 27 - - 27 Het trllngsemissieniveau dat is aangegeven in dit informatieblad is gemeten in overeenstemming met een gestandaardiseerde test zoals aangegeven in EN 60745 en deze kan gebruikt worden om verschilende stukken gersedschap met elkaar te vergeliken. Het kan gebruikt worden voor een voorlopige vaststeling van blootsteling. WAARSCHUWING: Hiet aangegeven VAN trilingsemissieniveau vertegenwoordigt de belangrikste toepassingen van het gereedschap. Maar ais het gereedschap wordt gebruikt voor andere toepassingen, met verschilende accessoires of als het niet goed wordt onderhouden, dan kan de trlingsemissie verschilend zjn. Dit Kan het blootstelingsniveau aanzienijk verhogen over de hele werkperiode. Een schatting van het blootstelingsniveau voor trling moet ook rekening houden met hoe vaak het gereedschap uitgeschakeld is of wanneer het gereedschap wel aan staat maar niet daadwerkeljk gebruikt

NEDERLANDS wordt. Dit kan het blootstelingsniveau aanzienijk verlagen over de hele werkperiode. trlingseffecten zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organisatie van Bepaal extra vellgheidsmaatregelen werkpatronen. om de gebruiker te beschermen tegen Accuset DE9180 DE9503 DE9095 DE9098 DE9140 Acouype Lion NiMH NCd NiCd Lion Spanning Vo 18 18 18 18 144 Capacite An 20 26 20 13 20 Gemicht kg 0.68 10 10 087 0,58 Accuset DE9094 DE9o9 DE9074 DE9501 DE9O71 Acouÿpe NO Cd NCd NiMH NiCd Spanning Vs 144 144 12 m2 12 Capacite A 13 20 13 26 20 Gemicht kg 0,60 070 0,55 0,69 065 Lader DE9130 DE9135 DE9116 Netspanning 230 230 230 Acouype CSM NIC/NIMHL Ion NCS/NIMH Geschatte oplaadtjd min 30 40 60 (2.0 Ah-aocusets) (2.0 Ahacousets) (2.0 An-accusets) Geuicht Kg 05 0,52 04 Zekeringen: Europa 230V-gereedschap 10 ampère, stoomnet Verenigd Koninkrik &lertand 230V-gereedschap 13 ampère, stekkers Definities: Veiligheidsrichtliinen De definities hieronder beschriven de emstgraad voor elk signaalwoord. Gelieve de handieiding te lezen en op deze symbolen te letten. GEVAAR: Wijst op een dreigende VAN gevaarijke situatie die, indien niet vermeden, zal leiden tot de dood of ernstige verwondingen. WAARSCHUWING: Wjst op een mogelik gevaarijke situatie die, indien niet vermeden, zou kunnen leiden tot de dood of emnstige letsels. VOORZICHTIG: Wijst op een mogelik gevaarijke situatie die, indien niet vermeden, kan kiden tot kleine of matige letsels. VOORZICHTIG: Indien gebruikt zonder het vellgheidsalarmsymbool wijst ait op een mogelik gevaarijke situatie die, indien niet vermeden, kan leiden tot schade aan eigendommen

Wist op risico van een elektrische

A Wijst op brandgevaar EG-conformiteitsverklaring

NEDERLANDS Ondergetekende is verantwoordelik voor het samenstellen van het technische bestand en legt deze verklaring af namens DEWALT. À Join Horst Grossmann Vice-president Techniek en productontwikkeling DEWALT, Richard-Slinger-Strase 11, D-65510, ldstein, Duitslandt 16/09/2007 WAARSCHUWING: Lees de instructiehandleiding om het risico op letsel te verminderen. Algemene veiligheidswaarschuwingen elektrisch gereedschap WAARSCHUWINGI Lees alle A veiligheidswaarschuwingen en instructies Indien geen gevolg aan deze aanwizingen wordt gegeven, kan dit leiden tot elektrische schok, brand of ernstig letsel.

BEWAAR ALLE WAARSCHUWINGEN EN

De term ‘elektrisch gereedschap” in alle onderstaande waarschuwingen verwijst naar uw elektrisch gereedschap met netvoeding (met snoer) of accugeareven (araadloos) elektrisch gereedschap.

1) VEILIGHEID VAN HET WERKGEBIED

a) Houd het werkgebied schoon en zorg voor goede verlichting. Rommelige of donkere plekken vragen om ongevallen. b} Gebruik geen elektrisch gereedschap in een explosief-gevoelige omgeving, zoals in de buurt van brandbare vloeistotfen, gassen of stof. Elektrisch gereedschap creéert vonken waardoor stof of dampen viam kunnen vatten. c) Houd kinderen en omstanders uit de buurt tjdens het gebruik van elektrisch gereedschap. Verstrooidheid kan leiden tot verlles van controle over het gereedschap.

2) ELEKTRISCHE VEILIGHEID

a) Stekkers van elektrische werktuigen mogen alleen worden gebruikt in een geschikt stopcontact. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekkers met een geaard elektrisch werktuig. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico van elektrische schokken. D) Vermijd lichaamscontact met geaarde oppervlakten zoals leidingen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken als uw lichaam geaard is. c)_ Stel elektrische werktuigen niet bloot aan regen of water. AIS er water in elektrische werktuigen terechtkomt, neemt het risico van een elektrische schok toe d)_ Gebruik het snoer niet verkeerd. Gebruik het snoer nooit om een elektrisch werktuig te verplaatsen, te slepen of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe kanten of bewegende delen. Beschadigae of verwarde snoeren verhogen het risico van een elektrische schok. €) Als u een elektrisch werktuig buiten bedient, gebruik dan een verlengsnoer dat geschikt is voor gebruik in de open lucht. Het gebruik van een snoer dat geschikt is voor gebruik in de open lucht, vermindert het risico van een elektrische schok. ” Indien het bedienen van een elektrisch gereedschap in een vochtige plaats niet kan worden vermeden, gebruik dan een voeding beschermd door een RCD (residustroomapparaat). Het gebruik van een RCD verlaagt het risico van elektrische schokken. 3 PERSDONLLKE VEILIGHEID Blijf alert, kjk naar wat u doet en gebruik uw gezond verstand als u elektrische werktuigen gebruikt. Gebruik geen elektrische werktuigen als u moe of onder de invloed van drugs, alcohol of medicine bent. Een moment van onoplettendheid tjdens het gebruik van een elektrisch werktuig kan leiden tot emstig letsel. b) Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Het gebruik van vellgheidsuitrustingen zoals een stofmasker, antisljo-veligheidsschoenen, een helm of gehoorbescherming, vermindert de Kans op letsels. c) _ Vermijd dat het werktuig onopzetteliÿk start. Zorg ervoor dat de schakelaar in de stand ‘uit’ is voordat u aansluit op de stroombron enfof accu bij het opnemen of verdragen van het gereedschap. Als ü elektrische werktuigen met uw vinger op de schakelaæar verplaatst, of een elektrisch

werkluig aansluit met de schakelaar al aan, Kan dit ongevallen tot gevolg hebben. Verwijder alle afstelsleutels of moersleutels voordat u het elektrische werktuig aanzet. Een moersieutel of afstelsleutel die nog vastzit aan een draaiend onderdeel van het elektrische werktuig, kan tot letsels leiden. Reik niet te ver. Sta stevig op de grond en behoud voortdurend uw evenwicht. Hierdoor hebt u in onverwachte omstandigheden een betere controle over het elektrische werktuïg. Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse Keding, sieraden of lang haar kunnen vastraken in bewegende onderdelen. Al er hulpmiddelen zijn geleverd voor de verbinding van voorzieningen voor stofafvoer en stofverzameling, zorg dan ervoor dat ze aangesloten zjn en op de juiste manier worden gebruikt. Stofverzamelng kan aan stof gerelateerde gevaren beperken.

Forceer het elektrische werktuig niet. Gebruik het juiste elektrische werktuig voor uw toepassing. Het gereedschap zal Zjn werk beter en veliger doen tegen de snelheid waarvoor het is bedoela. Gebruik het elektrische werktuig niet als de schakelaar het niet in- en uitschakelt. Ek werkluig dat niet met de schakelaar Kan worden bediend, is gevaarljk en moet worden gerepareerd. Koppel de stekker los van de stroombron enfof accu van het elektrische gereedschap voordat u aanpassingen aanbrengt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelike preventieve veilgheidsmaatregelen verminderen het risico dat het elekirische werkluig toevalig wordt geactiveerd. Bewaar elektrische werktuigen die niet worden gebruikt buiten het bereik van kinderen en laat mensen die niet vertrouwd zÿn met het elektrische werktuig of met deze instructies het elektrische werktuig niet gebruiken. Elektrische werktuigen zin gevaarijk in de handen van onervaren gebruikers. Onderhoud elektrische werktuigen. Controleer op foutieve uitljning of

vastlopen van beweegbare delen, gebroken onderdelen of een andere omstandigheid die de werking van het elektrische werktuig kan beinvioeden. Als het elektrische werktuig beschadigd is, laat dit dan repareren voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhoucen elektrische werktuigen. Houd zaagwerktuigen scherp en schoon. Goed onderhouden zaagwerktuigen met scherpe zaagkanten zullen minder snel vastlopen en zin makkeljker te gebruiken. Gebruik het elektrische werktuig, hulpstukken e.d. overeenkomstig deze instructies en houd daarbij rekening met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische werktuig voor handelngen die afwjken van die waarvoor het werkluig bedoeld is, zou een gevaarijke situatie tot gevolg kunnen hebben.

Herlaad alleen met de lader die wordt vermeld door de fabrikant. Een lader die geschikt is voor een bepaalde soort accuset Kan leiden tot een brandhisico als deze lader wordt gebruikt met een andere accuset. Gebruik elektrische werktuigen alleen met speciaal daarvoor bestemde accusets. Gebruik van een andere accuset kan een risico op verwondingen en brand tot gevolg hebben. Wanneer de accu niet wordt gebruikt, houd die dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spjkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken van de ene pool naar de andere.Het kortsluiten van de polen van de batterj kan leiden tot brandwonden of brand. Wanneer de accu onjuist wordt gebruikt, kan vloeistof uit de accu weglekken. Vermiid contact met deze vloeistof. Als er per ongeluk contact ontstaat, spoel dan af met water. Raadpleeg een arts wanneer de vioeistof in contact komt met de ogen. Voeistof die uit de accu lekt, kan iritatie of brandwonden veroorzaken.

Laat uw elektrische werktuig onderhouden door een erkende onderhoudsmonteur die alleen identieke vervangingsonderdelen gebruikt. Hiermee wordt de veligheia van het elektrische werktuig gewaarborgd.

NEDERLANDS AANVULLENDE SPECIFIEKE VEILIGHEIDSREGELS Veiligheidswaarschuwingen klopboor/hamerboor Draag oorbescherming bÿj impactboren. Blootsteling aan lawaai kan leiden tot gehoorveries. Houd het gereedschap vast bjj de geisoleerde gripvlakken wanneer u een Karwei uitvoert waarbij het zaaggereedschap in aanraking kan komen met verborgen snoeren of zijn eigen snoer. Wanneer een hulpstuk een stroomdraad raakt, kunnen de metalen delen van het elekirische gereedschap onder stroom komen te staan en kan de gebruiker een schok krigen. Gebruik de zihandgrepen die bij dit gereedschap worden geleverd. Als u de controle over het apparaat verliest, kunt u verwondingen oplopen. Gebruik klemmen of een andere praktische methode om het werkstuk stevig vast te klemmen op een stabiel werkblad. Het te bewerken object in uw hand of tegen uw lichaam houden, is niet stabiel en kan leiden tot verles van controle. Draag oorbescherming wanneer u de hamerboor langdurig gebruikt. Langaurige blootsteling aan lawaai kan gehoorbeschadiging veroorzaken. Tideljk gehoorveries of emstige schade aan het trommeMlies kan het gevolg Zin van hoge, door hamerboren gegenereerde geluidsniveaus. Draag een veiligheidsbril of andere oogbescherming. Hamer- en boorhandelngen leiden ertoe dat er stukjes wegviiegen. RondViegende deelties kunnen leiden tot bjvende oogschade. Hamerboortjes en het gereedschap worden warm tiidens het gebruik. Draag handschoenen als u ze aanraakt. Labels op het gereedschap

POSITIE VAN DATUMCODE

De datumcodk, die ook het jaar van fabricage bevat, staat gedrukt op het opperviak van het omhulsel dat de bevestigingsverbinding vormt tussen het gereedschap en de accul Voorbeeld: 2007 XX XX Fabricagejaar Belangrijke veiligheidsinstructies voor alle acculaders BEWAAR DEZE INSTRUCTIES: Deze handleiding bevat belangrike veiligheids- en bedieningsinstructies voor de acculaders DE9130, DE9135 en DE9116. + _Lees voor gebruik van de accu en lader eerst all instructies en waarschuwingen op de lader, de accuset en op het product waarin de accuset wordt gebruikt. GEVAAR: Ekktrocutiegevaar. 280 volt VAN is aanwezig op de laadterminals. Niet sonderen met geleidende voorwerpen. Dit kan leiden tot elektrische schokken of elektrocutie. WAARSCHUWING: Elektrocutiegevaar. A Zorg dat er geen vloeistof in de werklamp/lader binnendhingt. Dit kan leiden tot elektrische schokken. VOORZICHTIG: Fisico op A brandwonden. Laad, om het risico op letsel te beperken, uitsluitend oplaadbare batterjen van DEWALT op. Andere typen accu's kunnen barsten. Dit kan leiden tot lichameljk letsel en schade. aangesloten op de voedingsbron, kunnen de blootiggende contactpunten in de lader onder bepaalde omstandigheden kortsluiten onder invloed van vreemd material. Vreemde gelidende materialen, waaronder, maar niet beperkt tot, staalwol, aluminiumfole of een opeenhoping van metaalhoudende deeljes, moëten uit de buurt van openingen in de lader worden gehouden. Koppel de lader altijd los van de voedingsbron als er geen accuset in zit. Ontkoppel de lader voordat u deze reinigt. Probeer de accuset NIET op te laden met andere laders dan de laders in deze handleiding. De lader en de accuset zjn specifiek op ekaar afgestema. Deze laders zijn niet bedoeld voor ander gebruik dan het opladen van DEWALT herlaadbare accu's. Bj andere toepassingen bestaat risico op brand, elektrische schokken of ekektrocutie. Stel de lader niet bloot aan regen of sneeuw. Trek de stekker niet los aan het snoer wanneer u de lader ontkoppelt. Zo beperkt u het risico op beschadiging aan stekker en snoër. ï VOORZICHTIG: As de lader is

NEDERLANDS Plaats het snoer zo dat niemand erop kan stappen of erover kan struikelen, of het snoer op een andere andere manier kan beschadigen. Gebruik geen verlengsnoer, tenzj dit echt noodzakelik is. Gebruik van een verkeerd verlengsnoer kan leiden tot risico op brand, elektrische schokken of elektrocutie. Een verlengsnoer dient een aangepaste kabeldikte te hebben (AWG of American Wire Gauge) voor de veiligheid. Hoe kkiner de draadaikte, hoe groter de capaciteit van de Kabel, m.a.w. dikte 16 heeft meer capaciteit dan dkte 18. Wanneer u meer dan 1 verlengsnoer gebruikt om de totale lengte te krjgen, zorg er dan voor dan elke verlenging apart minstens de minimale draadmaat bedraagt. Plaats geen voorwerpen op de lader en plaats de lader niet op een zacht opperviak. Hierdoor kunnen de ventilatieopeningen geblokkeerd raken, wat kan leiden tot extreem hoge interne temperaturen. Houd de lader verwiderd van warmtebronnen. De lader wordt geventileerd via groeven aan de boven- en onderkant van de behuizing. Gebruik de lader niet als het snoer of de stekker beschadigd is — vervang deze in dat geval direct. Gebruik de lader niet als er hard tegenaan is gestoten, als hij is gevallen of op enigerlei wijze is beschadigd. Ga ermee naar een erkend reparatiepunt. Haal de lader niet uit elkaar: ga ermee naar een erkend reparatiepunt wanneer onderhoud of reparatie nodig is. Als de lader verkeerd in elkaar wordt gezet, kan dit leiden tot risico op brand, elektrische schokken of elektrocutie. Haal de stekker van de lader uit het stopcontact voordat u deze reinigt. Zo beperkt u het risico op elektrische schokken. U vermindert dit risico niet door de accuset te verwideren. NOOIT proberen twee laders samen te verbinden. De lader is ontworpen om te functioneren met de standard 230V huishoudelÿke stroomvoorziening. Probeer het toestel niet te gebruiken met een andere spanning. Dit gelat niet voor de lader van het apparaat.

BEWAAR DEZE INSTRUCTIES

Laders De laders DE9130 en DE9116 werken in combinatie met NiCd- en NiMH-batterijen van 7,2 — 18 V. De DE9135-lader werkt met NiCd, NiMH- of Li-lon- batterijen van 7,2 — 18 V. Deze laders vereisen geen aanpassing en zijn ontworpen om er zo eenvoudig mogelik mee te werken. Laadprocedure GEVAAR: Elektrocutiegevaar. Er is 230 volt aanwezig op laadstations. Niet sonderen met geleidende voorwerpen.Risico op elektrische schok of elektrocutie.

1. Sluit de lader () aan op een geschikt

stopcontact voordat u de accuset erin plaatst.

2. Plaats de accuset (g) in de lader. Het rode

{oplaad-)lampje zal doorlopend knipperen om aan te geven dat het oplaadproces begonnen is.

8. Als het rode AAN-lampje continu blift branden,

is het opladen voltooiïd. De set is volledig opgeladen en mag onmiddelijk worden gebruikt of in de lader bliven. Oplaadproces In onderstaande tabel staat aangegeven hoe u uit de oplaadindicatoren kunt afleiden in welk stadium van het opladen de accu zich bevindi. Stadium van opladen bezig met opladen = ----- volledig opgeladen hete/koude accuvertraging —-—- accuset vervangen probleem CETETEN Automatische verversing De automatische verversingsmodus zal de individuel cellen in de accuset gelikschakelen of balanceren op het piekvermogen van de accu. De accuset dient wekeliks bijgeladen te worden, of wanneer de accu niet langer de gebruikeljke capaciteit levert. Om de accuset bj te laden, plaatst u de accu op de gebruikelike manier in de lader. Laat de accuset ten minste 8 uur in de lader. Hete/koude accuvertraging Als de lader een accu detecteert die te heet of te koud is, begint de lader automatisch een hete/koude

NEDERLANDS accuvertraging, waarbi het opladen vertraagd wordt totdat de accu een geschikte temperatuur heeft bereikt. De lader schakelt dan automatisch over op de acculsadmodus. Hiermee wordt een maximale levensduur van de accu gegarandeerd.

BESCHERMING TEGEN VOLLEDIGE ONTLADING

Wanneer de accuset zich in het werktuig bevindt, is deze beschermd tegen volledige ontlading Belangrijke veiligheidsinstructies voor alle accusets. Wanneer u vervangingsaccusets besteld, zorg er dan voor dat u het catalogusnummer en de spanning vermeldt. Raadpleeg de tabel achteraan deze handieiding voor de compatibiiteit van laders en accusets. De accuset is niet vollecig opgeladen wanneer die uit de verpakking komt. Vooraleer u de accuset en de lader gebrukt, dient u de volgende veligheidsinstructies te lezen. Volg daama de beschreven oplaadprocedure.

LEES ALLE INSTRUCTIES

Gebruik geen elektrisch werktuig in een explosieve omgeving, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Door de batterj in de lader te plaatsen of eruit te halen kunnen stof of dampen ontvammen. Laad de accusets enkel in DEWALT laders. GELIEVE NIET met water of andere vioeistoffen te besprenkelen of hierin onder te dompelen. Het werktuig en de accuset niet opbergen of gebruiken in ruimtes waar de temperatuur 40° C (105° F) kan bereiken of overschrijden (zoals buitenloodsen of metalen gebouwen in de zomer). GEVAAR: Elektrocutiegevaar. Probeer nooit een accu te openen, om welke reden dan ook. Als het omhulsel van de accuset gebarsten of beschadigd is, plaats deze niet in de lader. Dit kan leiden tot elektrische schokken of elektrocutie. Beschadigae accusets moeten terugbezorgd worden aan de Kantendienst voor recyclage. WAARSCHUWING: Probeer nooit een VAN accu te openen, om welke reden dan ook. Als het omhulsel van de accuset gebarsten of beschadigd is, plaats deze niet in de lader. Gelieve de accuset niet samen te drukken, te laten vallen of te beschadigen. Gebruik geen accuset of lader die een zware klap heeft gekregen, gevalln is, overreden is of beschadigd is op weke manier dan ook (bv. doorboord met een spiker. geraakt met een hamer, platgetrapt). Beschadigde accusets moeten teruggebracht worden naar het reparatiepunt voor recyclage. VOORZICHTIG: Wanneer het A werktuig niet gebruikt wordt, plats het dan op zijn zÿkant op een stabiele ondergrond waar niemand er kan over struikelen of vallen. Sommige werkuigen met grote accusets staan rechtop op de accuset, waardoor deze makkeljk omver kan valen.

SPECIFIEKE VEILIGHEIDSINSTRUCTIES VOOR NIKKEL

CADMIUM (NiCd) OF NIKKEL METAAL HYDRIDE (NiMH) + Verbrand de accuset niet, ook al is deze ernstig beschadigd of totaal versleten. De accuset kan ontploffen in vuur. + Er kan een klein vloeistoflek optreden uit de accuset bjj extreem gebruik of extreme temperaturen. Dit wjst niet op een probleem. A de buitenste zegel echter gebroken is: à. en de batterjvioeistof raakt uw huid, was deze dan onmiddelljk met zeep en water gedurende verschilende minuten. b. en de batterjvioeistof komt in uw ogen terecht, spoel deze dan met schoon water gedurende minimaal 10 minuten uit en zoek onmiddelljk medische hulp. Medische opmerking: de vioeistof is 25-35% oplossingl van kalumhydroxidl.)

SPECIFIEKE VEILIGHEIDSINSTRUCTIES VOOR LITHIUM-ION

(LHON) + Verbrand de accuset niet, ook als deze ernstig beschadigd is of volledig versleten. De accuset kan ontploffen in vuur. Er ontstaan gilige dampen en materialen wanneer lithium ion accusets verbrand worden. + As de batterj-inhoud in contact komt met de huid, was deze onmiddellÿk met milde Zeep en water. AÏs de batterj-inhoud in de ogen terecht komt, spoel water over het open 00g gedurende 15 minuten of totdat de irrtatie stopt. Indien medische hulp noodzakelik is: de elektrolyt is samengesteld uit een mengelng van vioeibare organische carbonaten en lthiumzouten. De inhoud van geopende batterijcellen kan irritatie bij ademhaling veroorzaken. Zorg voor frisse lucht. AIS de symptomen bljven aanhouden, schakelt u het beste medische hub in.

NEDERLANDS brandwonden. Batterivioeistof kan ontvlambaar zjn als deze blootgesteld wordt aan vonken of wammen. Accudop (afb. 3) Een beschermende accudop wordt meegeleverd om de aansluitpunten van een losgekoppelde accu te bedekken. Zonder de beschermdop zouden losse metalen voorwerpen de aansluitpunten kunnen Kortsluiten, wat leidt tot een brandrisico en schade aan de accu veroorzaakt.

1. Verwider de beschermende accudop voordat

ü de accuset in de lader of het apparaat plaatst (Ab. SA).

2. Plaats de beschermdop onmiddelik op de

aansluitpunten nadat u de accu uit de lader of het werktuig hebt venwiderd (Afb. 3B). ( WAARSCHUWING: Zorg dat de ( WAARSCHUWING: Risico op beschermende accudop op zijn plaats zit voordat u een losgekoppelde accu oppakt of opbergt. Accuset (afb. 1) ACCUTYPE De DC720, DC721, DC722, DC725 en DC727 werken op accusets van 18 volt. De DC730, DC731, DC732, DC735 en DC737 werken op accusets van 14,4 voit. De DC742, DC743 en DC745 werken op accusets van 12 voit. Conseils pour le rangement

(es) Lees voor gebruik de gebruiksaanwijing &- Accu opladen: FE Accu opgeladen. (ŒB. Accu beschacigd Hete/koude acouvertraging, Niet sonderen met geleidende voorwerpen Beschadigde accusets niet oplacen Utsluitend gebruiken in combinatie met accusets van DEWALT, andere kunnen openbarsten en tot lichamelik letsel en schade ljden. Niet blootstellen aan water. Zorg dat beschadigde snoeren meteen vervangen worden. Allen opladen tussen 4 °C en 40 °C. Denk aan het miieu wanneer u de accuset weggooit. Verbrand de NiMH, NiCd+ en Li-lon acousets niet. im Laadt NIMH en NiCd accu's op. Si Laaci Li-lon accusets op. Raadpleeg de technische informatie voor de oplaadtid. Inhoud van het pakket Het pakket bevat: 1 Boor/Hamerboor 2 Accusets 1 Lader 1 Kitdoos (alleen K-modellen) 1 Gebruiksaanwijzing 1 Vergrote tekening

NEDERLANDS OPMERKING: accusets en laders zijn niet bij N-modellen inbegrepen. + Controleer het gereedschap, onderdelen of hulpstukken op schade die tjdens het vervoer veroorzaakt kan in. +_Neem de tja om véér het gebruik deze gebruiksaanwizing aandachtig te lezen. Beschrijving (afb. 1) WAARSCHUWING: Verander nooit VAN het elektrische gereedschap of enig onderdeel daarvan. Dit kan schade of lichameljk letsel tot gevolg hebben. BEOOGD GEBRUIK Deze klop- en hamerboren werden ontworpen voor professioneel boren en schroevendraaiertoepassingen. NIET gebruiken in vochtige omstandigheden of bi aanwezigheid van ontvlambare vioeistoffen of gassen. Deze klop- en hamerboren zijn professionele elektrische gereedschappen. HOUD het gereedschap uit de buurt van kinderen. Toezicht is vereist wanneer dit gereedschap wordt gebruikt door onervaren personen. Drukschakelaar Knop links/rechts Moment-sleutelaanpassingskraag Tandwielkiezer Werklicht Sleutelloze klauw Accuset Accu-ontkoppelknoppen Elektrische veiligheid De elektrische motor is ontworpen voor slechts één spanning. Controleer altid of de spanning van de accuset overeenstemt met de spanning op de kenplaat. Zorg ook dat de spanning van uw lader overeenkomt met die van uw netspanning, Uw DEWALTader is dubbel geïsoleerd [| ir 0erecrstemming met EN 60885; er is daarom geen aardingsdraad nodig: Indien het voedingssnoer beschadigd is, moët het worden vervangen door een speciaal vervaardigdl snoer dat verkrigbaar is via de onderhoudsafdelng van DEWALT.

Een verlengsnoer gebruiken Gebruik geen verlengsnoer, tenzi absoluut noodzakelik. Gebruik een goedgekeurd verlengenoer dat geschikt is voor de stroomtoevoer van uw lader (zie technische gegevens). De minimumafmeting van de geleider is 1 mme; de maximumiengte is 80 m. Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

MONTAGE EN AANPASSINGEN

WAARSCHUWING: Vôér montage en aanpassing moet u altjd de accuset verwideren. Schakel het gereedschap altid uit voordat u de accu plaatst of verwidert WAARSCHUWING: Gebruik aleen de accusets en laders van DEWALT. De accuset in het gereedschap plaatsen en eruit verwijderen (afb. 2) WAARSCHUWING: Om het risico op VAN ernstig letsel te verkleinen, dient u het gereedschap uit te schakelen en de accuset te verwideren voordiat u aanpassingen maakt, of hulpstukken of accessoires venwidert of plaatst. Een toevalige activerng kan venwondingen veroorzaken. DE ACCUSET IN DE HANDGREEP VAN HET GEREEDSCHAP PLAATSEN

1. Plaats de onderkant van het gereedschap

gelik aan de inkeping in de handgreep van het gereedschap (ab. 2)

2. Schuïf de accuset stevig in de handgreep totdat

u het slot op zin plaats hoort kikken.

DE ACCUSET UIT HET GEREEDSCHAP VERWIJDEREN

1. Druk op de ontkoppelknoppen van de accu (h)

en trek de accuset stevig uit de handgreep van het gereedschap.

2. Plaats de accuset in de lader zoals beschreven

in de laadsectie van deze handieiding. BEDIENING Gebruiksaanwijzing WAARSCHUWING: Neem altja de vellgheidsinstructies en van toepassing zinde voorschrifien in acht.

NEDERLANDS Variabele snelheidsschakelaar (afb. 1) Zet het toestel aan door de drukschakelaar (a) in te drukken. Zet het toestel uit door de drukschakelaar los te laten. Uw gereedschap is uitgerust met een remfunctie. De boorhouder zal stoppen zodra de drukschakelaar voledig is losgelaten. N.B.: Onafgebroken gebruik in de variabele snelheidsstand wordt niet aanbevolen. Dit kan leicen tot schade aan de schakelaar en dient vermeden te worden. Controleknop links/rechts (afb. 1) De controleschakelaar Inks/rechts (b) bepaalt de draairichting van het gereedschap en fungeert tevens als een blokkeerknop. Om een voorwaartse rotatie te selecteren, lat u de boorschakelaar los en drukt u de controleschakelaar Iinks/rechts uit aan de rechterzide van het gereedschap. Om draairichting te wijzigen, drukt u de controleschakelaar Iinks/rechts uit aan de Iinkerzide van het gereedschap De centrale positie van de bedieningsfunctie zet het gereedschap in de uitstand. Zorg ervoor dat u de boorschakelaar niet ingedrukt houdit wanneer u van draairichting verandert. N.B.: De eerste maal dat u het gereedschap gebruikt nadat de draairichting is veranderd, kunt u bij het beginnen een kikgeluid horen. Dit is volkomen normaal en wist niet op een probleem. Moment-sleutelaanpassingskraag (afb. 1) Uw gereedschap beschikt over een aanpasbaar momentwaarde-schroevendraaiermechanisme met een brede keuze in bevestigingsvormen en -maten om te kunnen schroeven en verwideren: en, in sommige modellen, een hamermechanisme om in metselwerk te kunnen boren. Rond de kraag (0) bevinden zich nummers, een symbool van een boorle, en in sommige modellen, een hamersymbool. Deze nummers worden gebruikt om de koppelng in te stellen ten einde een momentwaardebereik af te leveren. Hoe hoger het nummer op de kraag, hoe hoger de momentwaarde en hoe groter de bevestiging die kan worden aangedreven, Om één van de nummers te kunnen selecteren, draait u eraan totdat het gewenste nummer tegenover de pi] is. Versnelling met duaal bereik (afb. 1) D.m.v. het duale bereikkenmerk van uw klopboor kunt u in versnellingen schakelen voor meer veelzidigheid. Om de lage snelheid, hoge momentwaarde-insteling te selecteren, zet u het gereedschap uit en laat u het tot stilstand komen. Schuif de versnelingskiezer () naar voren (naar de boorhouder) zoals in afb.1 weergegeven. Om de hoge snelheid, lage momentwaarde-insteling te selecteren, zet u het gereedschap uit en laat u het tot stilstand komen. Schuif de versnelingskiezer terug (weg van boorhouder) N.B.: Verander geen versnelingen als het gereedschap draait. Als u problemen hebt om van versneling te veranderen, controleer dan of de duale bereikversnelingskiezer ofwel geheel naar voren is geschoven of geheel is teruggeschoven Werklicht (afb. 1) Er is een werkicht bevestigd (e) net boven de drukschakelaar (a). Het werkicht zal worden geactiveerd wanneer de drukschakelaar ingedrukt wordt. NB. het werkicht dient om het rechtstreekse werkopperviak te belichten en dient niet als zaklamp: Sleutelloze enkele mofboorhouder (afb. 1) Uw gereedschap beschikt over een sieutelloze boorhouder () met een roterende mof om de boorhouder met één hand te kunnen bedienen. Om een boortje of ander accessoire te plaatsen, volgt u deze stappen.

1. Vergrendel de drukschakelaar in de UIT-positie

zoals eerder beschreven:

2. Pak de zwarte mof van de boorhouder met één

hand vast en gebruik de andere hand om het gereedschap vast te houden, Draai de mof ver genoeg naar links om het gewenste accessoire te accepteren. . Plats het accessoire ongeveer 19 mm in de boorhouder en zet het goed vast door de boorhoudermof met één hand naar rechts te draaien terwi]| u het gereedschap met de andere hand vastzet, Uw gereedschap is uitgerust met een automatisch aandrifasvergrendemechanisme. Hiermee kunt ü de baorhouder met één hand openen en sluiten. Om het accessoire los te maken, herhaalt u stap 2 hierboven

NEDERLANDS WAARSCHUWING: Probeer de boores (of een ander accessoire) niet vast te zetten door de voorkant van de boorhouder vast te pakken en het gereedschap om te draaien. Dit kan leiden tot schade aan de boorhouder en persoonijke verwondingen. Vergrendel altid de drukschakelaar als u van accessoires wisselt Zorg dat u de boorhouder met één hand op de boorhoudermof vastzet en dat u met de andere hand het gereedschap vasthoudt voor maximale vastheid. Boorbediening (afb. 4) WAARSCHUWING: Om het risico op ernstig letsel te verkleinen, dient u het gereedschap uit te schakelen en van het stopcontact te ontkoppelen voordat u hulpstukken of accessoires verwijaert of plaatst.

WAARSCHUWING: OM HET RISICO

OP LETSEL TE VERKLEINEN, DIENT U ALTID ervoor te zorgen dat het werkstuk verankerd is of goed is vastgezet. AIS u door dun materiæal boort, gebruikt u een houten “reserveblokkering” om schade aan het materisal te voorkomen.

1. Gebruik alleen scherpe boortjes. Voor

HOUT gebruikt u de lage snelheidinsteling en spiraalboren, houtboren, elektrische grondboren, of gatenzagen. Voor METAL. gebruikt u de lage snelheidinsteling en stalen spiraalboortjes of gatenzagen. Voor METSELWERK zoals steen, cement, B-2- blokken, enz., gebruikt u hardmetalen boren voor slaghamerboren. Gebruik een lage snelheidl voor boortes groter dan 10 mm Pas altid druk toe in een rechte lin met het boortie. Gebruik genoeg druk om te bijven boren, maar druk niet zo hard dat de motor vastioopt of het boortie eruitviegt. Houd het gereedschap stevig met beide handen vast om tegengewicht te bieden aan de draaiende beweging van de boor. Als het model niet is uitgerust met een zihandvat, pak dan de boor met één hand op het handvat en één hand op de accuset VOORZICHTIG: Boor kan vastiopen als deze te zwaar belast is zodat hj plotseling uit uw handen kan draaien. Verwacht altjd dat de motor kan vastlopen. Pak de boor stevig vast

om tegengewicht te bieden aan de draaiende beweging en om letsel te voorkomen.

4. ALS DE BOOR IS VASTGELOPEN, wordt

dit messtal veroorzaakt doordat hi te zwaar belast is of door onjuist gebruik. LAAT DE DRUKSCHAKELAAR ONMIDDELLIK LOS, verwijder het boortje uit het werkstuk en stel de reden van het vastiopen vast. KLIK DE

5. Om het vastlopen te minimaliseren of om niet

door het material heen te breken, vermindert u de druk op de boor en haalt u het boortje door het laatst aangeboorde deel van het gat terug.

6. Laat de motor lopen terwi] u het boortje uit een

boorgat haalt. Hierdoor loopt het niet vast. . Met variabele snelheidsboren is het niet nodig om een gat te maken waar er moet worden geboord. Gebruik een lage snelheid om het gat aan te boren en versnel dit door harder op de drukschakelaar te drukken als het gat diep genoeg is om te boren zonder dat het boortje eruit glipt.

1. Zet de kraag (c) op het hamerboorsymbool

2. Selecteer de hoge snelheidinsteling door

de Kiezer terug te schuiven (weg van de boorhouder. BELANGRIJK: Gebruk hardmetalen boortjes of alleen metselwerkboorties. . Boor met net genoeg kracht op de hamer zodat deze niet te veel spelng heeft of “hoger” dan het boortje komit. Door te veel kracht worden er lagere boorsnelheden bereikt, wordt er teveel hitte ontwikkeld en een lagere boorsnelheid. . Boor recht en houd het boortje hierbij in een rechte hoek ten opzichte van het werk. Oefen niet teveel druk op het boortje uit als u aan het boren bent omdat hierdoor de uitsparingen van het boortje vol met puin of zaagsel kunnen raken en dat resulteert in een lagere boorsnelheid.

5. Als de hamersnelheïd tjdens het boren van

diepe gaten langzamer wordt, trekt u het boortje gedeelelik uit het gat terwil u het gereedschap lat draaien om zo vull uit het gat te verwijderen.

NB: een soepele, gelikmatige uitstroom van stof uit het gat geeft de juiste boorsnelheid aan

NEDERLANDS Schroevendraaierbediening (afb. 6)

1. Selecteer het gewenste snelheid/

momentwaardebereik met de duale bereikversnellingskiezer om overeen te komen met de snelheid en momentwaarde van de geplande toepassing. Zet de aanpassingskraag van de momentwearde in de gewenste positie. Lagere nummers geven lagere momentwaarde- instellingen aan; hogere nummers geven hogere momentwaarde-instelingen aan.

Plaats het gewenste bevestigingsaccessoire in de boorhouder zoals u met ieder boortje zou doen

Voer enkele testruns op een proefstukje uit of in gebieden die niet zichtbaar zin om de juiste positie van de koppelngskraag vast te stellen Begin altijd met een lagere momentwaarde- insteling, ga vervolgens naar een hogere momentwaarde-insteling om schade aan het werkstuk of de bevestiging te voorkomen. ONDERHOUD Uw elektrisch werktuig van DEWALT is ontworpen om gedurende een lange periode te werken met een minimum aan onderhoud. Een permanente goede werking is afhankelik van goed onderhoud en een regelmatige reiniging van het gereedschap. WAARSCHUWING: Om het risico op ernstig letsel te verkleinen, dient ü het werktuig uit te schakelen en de accuset te verwijderen voordat ü hulpstukken of accessoires aan- of afkoppelt. Een toevalige activering kan venvondingen veroorzaken.

ÈTÉ Smering Uw elektrisch gereedschap behoeft geen extra smering.

Reinigen À WAARSCHUWING: Blaas vuil en stof met droge lucht uit de behuizing als vuil zich zichtbaar opstapel in en rond de ventilatisopeningen. Draag goedgekeurde oogbescherming en goedgekeurd stofmasker bj het uitvoeren van deze procedure. WAARSCHUWING: Gebruik nooît A oplosmiddelen of andere ruwe chemicalién voor het reinigen van de niet-metalen onderdelen van het werktuig. Deze chemicalën kunnen de materialen die in deze onderdelen gebruikt worden, verzwakken. Gebruik een doek enkel bevochtigd met water en zachte zeep. Laat nooît vlosistof in het gereedschap lopen en dompel nooît enig deel van het gereedschap onder in Viosistof.

SCHOONMAAKINSTRUCTIES VOOR DE LADER

WAARSCHUWING: Schokgevaar. Haal de stekker van de lader uit het stopcontact voordat u het apparaat reinigt. Verwider vull en vet met een doek of zachte, niet-metalen borstel van de buitenkant van de werklamp/ader. Gebruik geen water of schoonmaakmiddel Optionele hulpstukken WAARSCHUWING: Omdat VAN hulpstukken, behalve die van DEWALT. niet zjn getest in combinatie met ait product, kan het gebruik van dergelike hulpstukken gevaarijk zin. Om het risico van letsel te beperken, mogen bij dit product uitsluitend accessoires worden gebruikt die zjn aanbevolen door DEWALT. Raadpleeg uw dealer voor nadere informatie over de geschikte huipstukken en accessoires. Milieubescherming Aparte inzamelng. Dit product mag niet bij het normale huishoudaival worden gegooid. As ü op een dag merkt dat uw DEWALT product vervangen moet worden of dat u het verder niet kunt gebruiken, gooi het dan niet bi het huishoudafval Dit product moet afzonderlik ingezameld worden.

NEDERLANDS FX, rare inzamelng van gebrukte producten en verpakkingen maakt td) recycling en hergebruik van materialen mogeljk. Hergebruik van gerecycleerde materialen helpt mileuvervuling te voorkomen en vermindert de vraag naar grondstoffen. Plaatselike voorschriften bepalen mogelik een aparte inzameling voor elektrische producten, in containerparken of bi de verkoper wanneer u een nieuw product koopt. DEWALT beschikt over een gebouw voor de verzameling en recyclage van DEWALT producten die het einde van hun levensduur hebben bereikt. Om van deze dienst gebruk te maken, kunt u uw product terugbrengen naar elke erkende reparateur die hem voor ons zal inzamelen U kunt de dichtstbjzinde erkende reparateur vinden door contact op te nemen met uw plaatselike DEWALT kantoor op het adres dat in deze handieiding staat. Of u kunt een ljst met erkende DEWALT reparateurs en alle gegevens over onze herstelingsdienst en contactinformatie vincen op www.2helpU.com Herlaadbare accu Deze duurzame accu moët herladen worden als hij niet krachtig genoeg blikt tidens het uitvoeren van Kussen die daarvoor vlot verlepen. Aan het einde van zin technische levensduur dient u dit werktuig weg te gooien met respect voor het mileu: + Gebruik de accu helemaal op en verwider deze vervolgens uit het werktuig. Lion, NiCd en NiMH cellen zin recycleerbaar. Breng ze naar uw dealer of een plaatselik recyclagecentrum. De ingezamelde accu's worden gerecycieerd of op de correcte manier weggegooid GARANTIE

+ 30 DAGEN GEEN RISICO

TEVREDENHEIDSGARANTIE + Indien uw DEWALT-machine, om welke reden dan ook, niet geheel aan uw venvachtingen voldoet, brengt u de machine dan complet zoals bi de aankoop en binnen de 30 dagen terug naar het erkend DEWALT verkooppunt waar u het toestel heeft gekocht, samen met uw aankoopbewis. U ontvangt een nieuw toestel of het aankoopbedrag wordt terugbetaald.

+ EEN JAAR GRATIS SERVICECONTRACT +

Als u onderhoud of service nodig hebt voor uw DEWALT werkluig binnen de 12 maanden na uw aankoop, zal dit gratis worden geleverd bij een bevoegde DEWALT reparateur. U dient een aankoopbewis voor te leggen. Dit omvat werkuren en vervangingsonderdelen voor elektrisch gereedschap. Dit omvat geen toebehoren.

+ EEN JAAR VOLLEDIGE GARANTIE +

Als uw DEWALT product gebreken vertoont die te witen zin aan slechte materialen of vakmanschap binnen 12 maanden na aankoop, garanderen wi) dat we alle defectieve onderdelen gratis zullen vervangen of, naar onze keuze, de eenheid gratis zullen vervangen mits: + Het product niet verkeerd werd gebruikt. + Onbevoegde personen niet getracht hebben herstelingen uit te vosren. + Bewis van aankoop is geleverd. Deze garantie wordt aangeboden als een extra voordeel en vormt een aanvuling op de wettelike rechten van Kanten Voor het adres van uw dichtstbizince erkende DEWALT reparateur verwizen we naar het telefoonnummer op de achterzide van deze handieiding. Of u kunt een ijst met bevoegde DEWALT reparateurs en alle gegevens over onze herstelingsdienst en contactinfomatie vinden op www.2helpU. com.
