GEBRUIKSAANWIJZING DW236I DEWALT

5 Hold bornene pa afstand

U heeft gekozen voor een elektrische machine van DeWALT. Jarenlange ervaring, voortdurende Produktontwikkeling en innovatie makeen DeWALT tot een betrouwbare partner voor de professionele gebruiker.

Inhoudsopgave

Technische gegevens	nl - 1
EG-Verklaring van overeenstemming	nl - 2
Veiligheidsinstrumentes	nl - 2
Inhoud van de verpakking	nl - 3
Beschrijving	nl - 3
Elektrische verilgiteit	nl - 4
Gebruik van verlengsnoeren	nl - 4
Monteren en instellen	nl - 4
Aanwijzingen voor gebruik	nl - 4
Onderhoud	nl - 5
Garantie	nl - 5

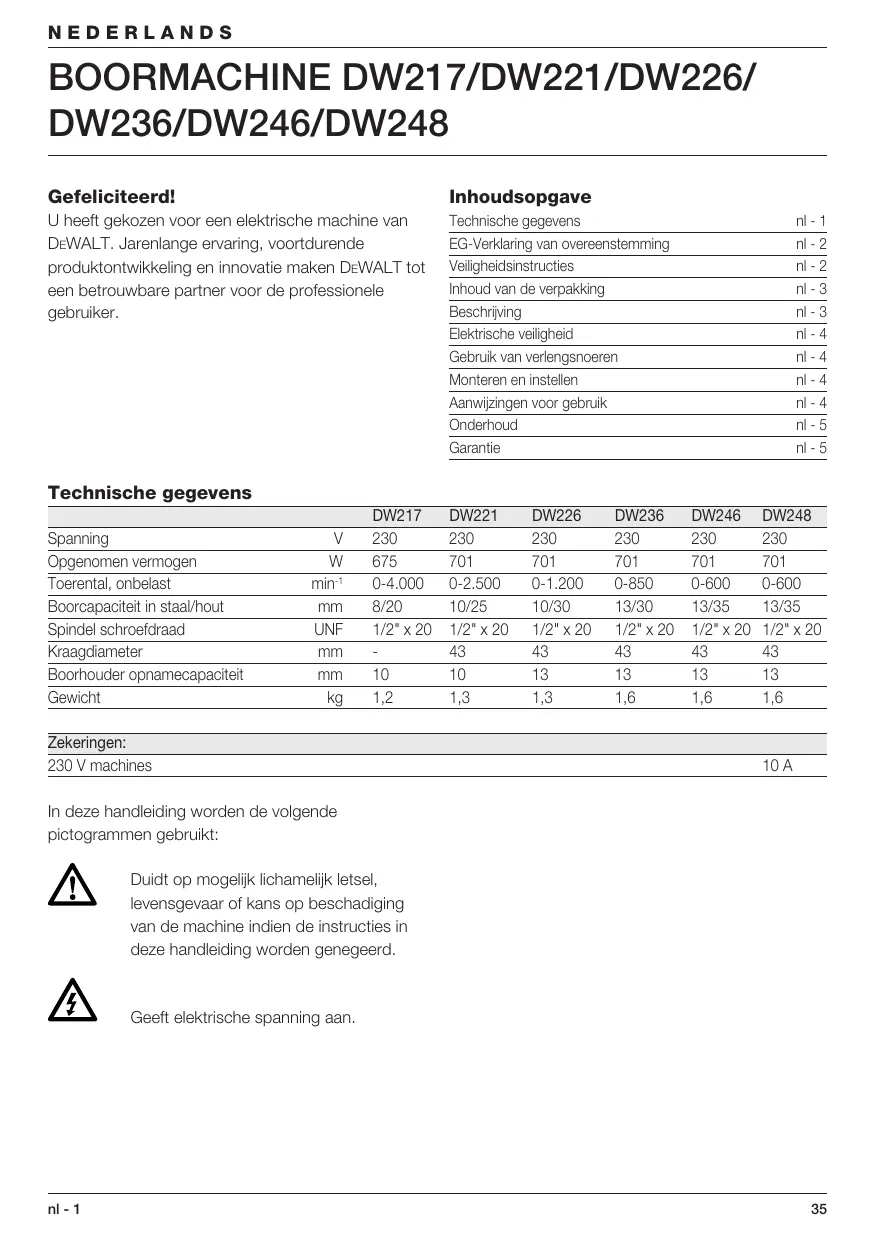

Technische gegevens

		DW217	DW221	DW226	DW236	DW246	DW248
Spanning	V	230	230	230	230	230	230
Opogenomen vermogen	W	675	701	701	701	701	701
Toerental, onbelast	min-1	0-4.000	0-2.500	0-1.200	0-850	0-600	0-600
Boorcapaciteit in staal/hout	mm	8/20	10/25	10/30	13/30	13/35	13/35
Spindel schroefdraad	UNF	1/2" x 20	1/2" x 20	1/2" x 20	1/2" x 20	1/2" x 20	1/2" x 20
Kraagdiameter	mm	-	43	43	43	43	43
Boorhouser opnamecapaciteit	mm	10	10	13	13	13	13
Gewicht	kg	1,2	1,3	1,3	1,6	1,6	1,6

Zekeringen:

230 V machines 10 A

Inckehandleidingwordendevolgend pictogrammengebrukt:

Duidt op möglichl lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructcies in deze handleiding worden genedeerd.

Geeft elektrische spanning aan.

EG-Verklaring van overeenstemming

C E

DW217/DW221/DW226/DW236/DW246/DW248

DeWALT verkaart dat deze elektrische machines in overeenstemming zich met: 89/392/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Neem voor meer informatie contact op met DeWALT, zie het adres hieronder of op de achterkant van deze handleiding.

Niveau van de geluidsdruk overeenkomstig 86/188/EEG & 89/392/EEG, gemeten volgens EN 50144:

		DW217	DW221	DW226
		DW236	DW246	DW248
LpA(geluidsdruk)	dB(A)*	74	74	74
LwA(geluidsvermogen)	dB(A)	83	83	83

• op de werkplek

Neem de vereiste maatregelen voor gehoorbescheming wanner de geluidsdruk het niveau van 85 dB(A) overschrijdt.

Gewogen kwadratische gemiddelde waarde van de vsennelling overeenkomstig EN 50144:

DW217	DW221	DW226	DW236	DW246	DW248
< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2

Veiligheidsinstructies

Neem bij het gebruik van elektrische machines altijd deplaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees ook onderstaande instructies aandachtig door voordat u met de machine gaat werkken.

Bewaar deze instructies zorgvuldig!

Algemeen

1 Zorg voor een opgeruimde werkomgeving
Een rommelige werkomgeving leidt tot ontelukken.

2 Houd rekening met omgevingsinvloeden
Stel elektrische machines Niet bloat aan vocht.
Zorg dat de werkomgeving goed is verlicht.
Gebruik elektrische machines Niet in de buurt van brandbare vloeistoffen of gassen.

3 Voorkom een elektrisch schok

Vermijd lichamelijk contact met geaarde voorwerpen (bijv. buizen, radiatoren, fornuizen en koelkasten). Onder extreme werkomstandigheden (bijv. hoge vochtigheid, ontwikkeling van metaalstof, enz.) kan de elektrische veiligheid door een scheidingstransformer of een aardlek-(Fl)-schakelaar voor te schakelen, verhoogd worden.

4 Houd kinderen uit de buurt

Laat andere Personen Niet aan de machine of het verleangsnoerkommen. Onder 16aar is supervisie verplicht.

5 Verlengsnoeren voor gebruik buitenshuis

Gebruik buitenshuisuitsluitend voor dit doel goedgekeurde en als zodanig gemerkte verlengsnoeren.

6 Berg de machine veilig op

Berg nicht in gebruik,zijnde elektrische machines op in een droge,afgesloten ruimte,buiten het bereik van kinderen.

7 Draag geschikte werkkleding

Draag geen wijde kleding of loshangende sieraden.
Deze konnen door de bewegende delen worden gegrepen. Draag bij het werkken buitenshuis bij voorkeur rubberen werklandschoenen en schoenen met profielzolen. Houd langhaar bijeen.

8 Draag een veiligheidsbril

Gebruik ook een gezichts- of stofmasker bij werkzaamheden waar bij strofdeeltjes of spanen vrijkommen.

9 Let op de maximum geluidsdruk

Neem voorzorgsmaatregelen voor gehoorbeschemming wanner de geluidsdruk het niveau van 85 dB(A) overschrijdt.

10 Klem het werkstuk goed vast

Gebruik klemmen of een bankschoef om het werkstuk te fixeren. Dit is veiligiger, bovendien kan de machine dan met beiden handen worden bediend.

11 Zorg voor een veilige houding

Zorg altijd voor een juiste stabiele houding.

12 Voorkom onbedoeld inschakelen

Draag een op het net aangesloten machine nicht met de vinger aan de schakelaar. Laat deschakelaar los wanneer u de stekker in het stopcontact steekt.

13 Blijf voortdurend opletten

Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine Niet als u niet geconcentreerd bent.

14 Trek de stekker uit het stopcontact

Schakel de stroom uit en wacht totat de machine volledig stil staat voordat u deze achechterlaat. Trek de stekker uit het stopcontact wanner u de machine Niet gebruikt,ijdens onderhoud of bij het verrangen van accessoires.

15 Verwijder sleutels of hulpgereedschappen

Controleer vóor het inschakelen aktijd de sleutels en andere hulpgereedschappen zijn verwijderd.

16 Gebruik de juiste machine

Het gebruik volgens bestemming is beschreiben in deze handleiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt better en veiliger indien u deze gebruikt voor hte beoogde doel.

Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsuitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsuitend voor het beoogde doel.

17 Gebruik het snoer Niet verkeerd

Draag de machine nooit aan het snoer.
Trek Niet aan het snoer om de stekkeruit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherp eranden.

18 Onderhoud de machine met zorg

Houd de machine schoon om better en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het verrangen van accessoires. Controller regelmatig het snoer en LAST dit bij beschadigingen door een erkend DeWalt Service-center repareren. Controller het verlengsnoer regelmatig en verrang het in geval van beschadiging. Houd de bedieningsorganen droog en vrij van olie en vet.

19 Controller de machine op beschadigingen

Controleer de machine voor gebruik zorgvuldig op beschadigingen om er zeker van te zich dat deze waar behoren zal functioneren. Controller of de bewegende delen Niet klemmen, verdraaid of gebroken zich. Ga na of de accessoires en hulpstukken correct zich gemonteerd en of aan alle andere voorwaarden voor een juiste werk ing is voldaan. Ga bij verranging of reparatie van beschadigde veiligheidsinrichtingen of defecte onderdelen te werk zoals aangegeven.

Gebruik geen machine waarvan de schakelaard defect is. Laat de schakelaar verrangen door een erkend DEWALT Service-center.

20 Wendt u voor reparaties tot een erkend DeWALT Service-center

Deze elektrische machine voldoet aan alle geldende veiligheidsvoorschriften. Ter voorkoming van ongevallen mogen reparaties uitsluitend door daartoe bevoegde technici worden uitgevoerd.

Inhoud van de verpakking

De verpakking bevat:

1 Boormachine
1 Handleiding
1 Onderdelentekening

• Controller de machine,失落 onderdelen en accessoires op transportschade.
• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine.gaat werken.

Beschrijving (fig. A)

1 Schakelaar voor elektronisch regelbaar toerental
2 Blokkeerknop (DW217/DW221/DW226/DW236/DW246)
3 L/R-schakelaar

4 Spindelblokkering

De blokkeerbeveiliging helpt u om de boormachine in geval van vastlopen onder controle en in handen te houden. Vastlopen kan optreden bij het boren in staal of bij het boren van gaten met een grote diameter in hout. In geval van vastlopen worden de motor met regelmattege tussenpozen in- en uitgeschakeld.

Er zich drie signalen:

• Controle: de blokkeirindicatorichteven op wannerudschakelaar(1)indrukt.
  De elektronica werkt maar behoren.
• Actief: als het vastlopen voortduurt, schakelt de elektronica de boormachine uit en Licht de indicator continu op.
• Fout: als de indicator continu knippert, werkde elektronica Niet maar behoren. Breng de machine waar een erkend DeWALT Service-center.

De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controller越来越好 of uw netspanning overeenkomt met de waarde op het typeplaatje.

Uw DEWALT-machine is dubbel geisoleerd overeenkomstig EN 50144; een aarddraad is dan ook nicht nodig.

Vervangen van het snoer of de stekker

Als de stekker of het snoer worden verrangen, moet de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.

Gebruik van verlengsnoeren

Wanner een verlengsnoer worden gebruikt, neem dan een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine (zie technische gegevens). De aders要去en minimaal een doorsnede hebben van 1,5mm^2 . Wanner het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

Monteren en instellen

Haal vór het monteren en instellen.altijd de stekker uit het stopcontact.

Plaatsen en verwijderen van een boortje (fig. B)

• Draai de tandkrans linksom om de boorhouser te openen en plaats de schacht van het boortje in de boorhouser.
• Draai de kraag rechtsom tot het boortje goed vastzit.
• Het verwijderen van het boortje of de bit gebeurt in omgekeerde volgorde.

Deze modellen zijn voorzien van een

spindelblokkering (4).

• Druk op de spindelblokkering om de boorhouser vast te houdenijdens hetplaatsen of verwijderen van een boortje.

Druk nooit op de spindelblokkering terwijl de boormachine draait.

L/R-schakelaar (fig. C)

• Stel de gewenste draairichting in met behulp van de L/R-schakelaar (3).

Wijzig de draairichting uitsluitend als demachine volledig stilstaat.

Verwijden van de boorhouser (fig. E & F)

• Draai de boorhouser zover möglichk open.
• Steek een schroevedraier in de boorhouser en verwijder de borgschroef (6) door deze rechtsom te draaien.
• Klem een inbussleutel in de boorhouser en tik met een hamer op de sleutel.

Aanwijzingen voor gebruik

• Neem altiqd de veiligheidsinstrumentes in acht en houdt u aan de geldende voorschriften.
• Let op de eventueel aanwezige gas-, water- en elektriciteitsleidingen.
• Forceer de machine Niet. Overmatige druk op de machine versnelt het boren Niet maar resulteert juist in slechtere prestaties en voortijdige slijtage van de machine.

Alvorens met de machine te gaan werken:

• Plaats het juiste boortje.
• Markeeer deplaats waar het gat moet worden geboard.

In- enuitschakelen (fig. A)

• Druk op de schakelaar om de machine te starten. Het toerental van de machine worden bepaald door de druk die op de schakelaar worden uitgeoefend.
• Stop de machine door de schakelaar los te soften.

• Druk, indien gewenst, op de blokkeerknop (2) voor continu bedrijf en LAST de schakelaar los. De blokkeerknop werkkt alleen bij volle snelheid.
• Schakel het continu bedrifuit door de schakelaar kort in te drukken en deze meteeneer los te laten. Schakel.altijd de machine uit wonneer het werk is beeindigend en voordat u de stekker uit het stopcontact haalt.

Uw dealer verstrekt u graag de nodige informatatie over de juiste accessoires.

Onderhoud

Uw DEWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.

Smering

Uw machine heeft geen extra smering nodig.

Reiniging

Houd de ventilatiesleuven vrij en kaak de behuizing regelmatig schoon met een zachte doeck.

Gebruktete machines en het milieu

Wonneer uw oude machine aan verranging toe is, breng deze dan maar een DeWALT Service-center waar de machine op milieuvriendelijk ze wijze zal worden verwertk.

GARANTIE

30 DAGEN "NIET GOED, GELD TERUG" GARANTIE

Indien uw DeWALT elektrisch gereedschap om welke reden dan ook Niet geheel aan uw verwachtingen voldoet, stuart u het dan compleet zoals bij aankoop binnen 30 dagen terug maar DeWALT, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.

- 1 JAAR Gratis SERVICE-CONTRACT

Mocht uw DeWALT elektrisch gereedschap binnen 12 maanden na aankoop nazicht of reparatie behoeven, dan worden deze werkzaamheden gratis UITgevoerd in once Service-centers op vertoon van het aankoopbewijs. Stuur uw machine rechtstreeks of via uw dealer maar een erkend DeWALT Service-center.

1JAAR GARANTIE

Mocht uw DeWALT elektrisch gereedschap binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze verranging van alle defecte delen of van het hele apparaat, zulks ter beordeling van DeWALT, op voorwaarde dat:

• het produit Niet foutief gebruikt werden
• het produit nicht gerepareerd is door onbevoegden
• het aankoopbewijs met.daarop de aankoopdatum worden overdlegd

Informeer bij uw dealer of bij het DeWALT-hoofdkantoornaar het adres van hetdichtstbijzijnde Service-center (zie dechterzijde van deze handleiding).
