MANUAL DE UTILIZADOR DW236I DEWALT

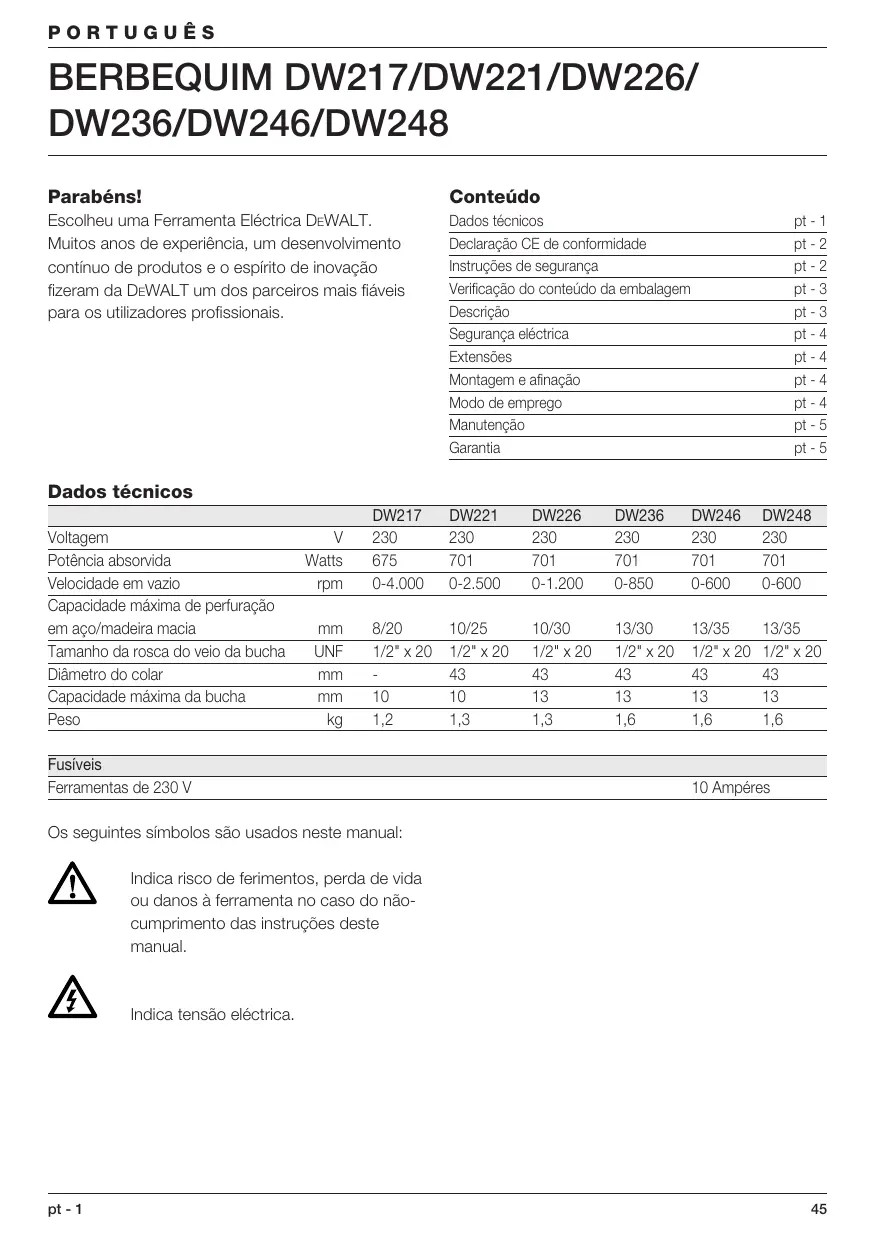

DW236/DW246/DW248 Parabéns! Conteúdo Escolheu uma Ferramenta Eléctrica DEWALT. Muitos anos de experiência, um desenvolvimento contínuo de produtos e o espírito de inovação fizeram da DEWALT um dos parceiros mais fiáveis para os utilizadores profissionais. Dados técnicos Declaração CE de conformidade Instruções de segurança Verificação do conteúdo da embalagem Descrição Segurança eléctrica Extensões Montagem e afinação Modo de emprego Manutenção Garantia pt - 1 pt - 2 pt - 2 pt - 3 pt - 3 pt - 4 pt - 4 pt - 4 pt - 4 pt - 5 pt - 5 Dados técnicos Voltagem Potência absorvida Velocidade em vazio Capacidade máxima de perfuração em aço/madeira macia Tamanho da rosca do veio da bucha Diâmetro do colar Capacidade máxima da bucha Peso

1,6 Fusíveis Ferramentas de 230 V 10 Ampéres Os seguintes símbolos são usados neste manual: Indica risco de ferimentos, perda de vida ou danos à ferramenta no caso do nãocumprimento das instruções deste manual. Indica tensão eléctrica. pt - 1

PORTUGUÊS Declaração CE de conformidade Instruções de segurança DW217/DW221/DW226/DW236/DW246/DW248 A DEWALT declara que estas ferramentas eléctricas foram concebidas em conformidade com 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3. Quando usar Ferramentas Eléctricas, cumpra sempre os regulamentos de segurança aplicáveis no seu país para reduzir o risco de incêndio, de choque eléctrico e de ferimentos. Leia as seguintes instruções de segurança antes de tentar utilizar este produto. Guarde estas instruções! Instruções gerais Para mais informações, quieira consultar a DEWALT no endereço abaixo ou a parte de trás do presente manual. De acordo com as Directivas 86/188/CEE & 89/392/CEE da Comunidade Europeia, o nível de potência sonora, medido de acordo com a EN 50144, é: DW217 DW221 DW236 DW246 DW226 DW248 LpA (pressão sonora) dB(A)*

LWA (potência sonora) dB(A)

• junto ao ouvido do operador Use protectores auditivos quando a potência sonora ultrapassar 85 dB(A). Valor médio quadrático ponderado em frequência de aceleração conforme à EN 50144: DW217 DW221 DW226 DW236 DW246 DW248 < 2,5 m/s2 < 2,5 m/s2 < 2,5 m/s2 < 2,5 m/s2 < 2,5 m/s2 < 2,5 m/s2 Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Alemanha

1 Mantenha a área de trabalho arrumada As mesas e áreas de trabalho desarrumadas podem provocar ferimentos. 2 Cuide do ambiente da área de trabalho Não exponha Ferramentas Eléctricas à humidade. Ilumine bem as áreas de trabalho. Não utilize Ferramentas Eléctricas em presença de líquidos ou gases inflamáveis. 3 Tenha cuidado com os choques eléctricos Evite o contacto directo com superfícies ligadas à terra (p.ex. tubos, radiadores, fogões, frigoríficos). Nos casos de serviço sob condições extremas (tais como humidade elevada, execução de soldadura, etc.) a segurança eléctrica pode ser aumentada intercalando-se um transformador de separação ou um disjuntor de corrente de defeito (FI). 4 Mantenha as crianças afastadas Não deixe as crianças tocarem na ferramenta nem no cabo de extensão. As crianças com menos de 16 anos de idade devem ser vigiadas. 5 Cabos para uso exterior Quando as ferramentas se utilizarem no exterior, empregue sempre cabos previstos para uso no exterior. 6 Guarde as ferramentas que não estiverem a ser utilizadas Quando não forem utilizadas as Ferramentas Eléctricas, estas devem guardadas num sítio seco, fechado à chave e fora do alcance das crianças. 7 Vista-se de maneira apropriada Não use vestuário largo nem jóias porque podem prender-se numa peça móvel. Quando se trabalha no exterior, é de aconselhar o uso de luvas de borracha e de calçado antiderrapante. Cubra o cabelo se tiver cabelo comprido. 8 Utilize óculos de protecção Utilize também uma máscara no caso de os trabalhos produzirem pó. pt - 2 PORTUGUÊS 9 Tenha cuidado com o ruído Tome medidas de protecção apropriadas se o nível do ruído exceder 85 dB(A). 10 Segure firmemente as peças de trabalho Utilize grampos ou um torno para segurar as peças a trabalhar. É mais seguro e permite manter as duas mãos livres para trabalhar. 11 Verifique a sua posição Mantenha sempre o equilíbrio. 12 Evite arranques acidentais Não transporte uma ferramenta ligada à rede com o dedo colocado no interruptor. Verifique se o interruptor está desligado ao ligar a ferramenta à rede. 13 Esteja atento Dê atenção ao que vai fazendo. Trabalhe com precaução. Não utilize ferramentas quando estiver cansado. 14 Desligue a ferramenta Desligue e espere até a ferramenta parar completamente antes de a deixar sem vigilância. Tire a ficha da tomada quando a ferramenta não estiver a ser utilizada, antes de proceder à manutenção ou à substituição de acessórios. 15 Tire as chaves de aperto Verifique sempre se as chaves de aperto foram retiradas da ferramenta antes de a utilizar. 16 Empregue as ferramentas apropriadas Neste manual indicam-se as aplicações da ferramenta. Não force pequenas ferramentas ou acessórios para fazer o trabalho duma ferramenta forte. A ferramenta trabalhará melhor e de uma maneira mais segura se for utilizada para o efeito indicado. AVISO O uso de qualquer acessório ou o uso da própria ferramenta, além do que é recomendado neste manual de instruções pode dar origem a risco de ferimento. 17 Não force o cabo eléctrico Nunca transporte a ferramenta pelo cabo e não puxe pelo cabo para tirar a ficha da tomada. Proteja o cabo contra o calor e evite o contacto com óleo e objectos cortantes. 18 Cuide das suas ferramentas com atenção Para uma maior rentabilidade, mantenha as ferramentas sempre afinadas e limpas. Cumpra as instruções relativas à manutenção e substituição dos acessórios. pt - 3 Verifique regularmente os cabos da ferramenta e, no caso de estes estarem danificados, mande-os consertar a um Centro de Assistência Técnica DEWALT. Verifique periodicamente os cabos de extensão e substitua-os se estiverem danificados. Mantenha os comandos secos, limpos e sem óleo ou gordura. 19 Verifique as peças danificadas Antes de utilizar a ferramenta, verifique cuidadosamente se esta apresenta sinais de danos de modo a assegurar um bom funcionamento e a obtenção do resultado desejado. Verifique o bom alinhamento e fixação das peças móveis e confirme a ausência de ruptura das peças. Verifique ainda se a montagem foi bem feita ou se existe qualquer outra condição que possa impedir que a ferramenta funcione bem. Mande consertar ou substituir os dispositivos de protecção ou outras peças danificadas conforme as instruções. Não utilize a ferramenta se o interruptor não estiver a funcionar. Mande substituir o interruptor num Centro de Assistência Técnica DEWALT. 20 Mande consertar a sua ferramenta por um Centro de Assistência Técnica DEWALT Esta Ferramenta Eléctrica está conforme às regulamentações de segurança que lhe dizem respeito. Para evitar qualquer perigo, a reparação de ferramentas eléctricas deverá estar fica exclusivamente a cargo de técnicos qualificados. Verificação do conteúdo da embalagem A embalagem contém: 1 Berbequim 1 Manual de instruções 1 Vista dos componentes destacados

• Verifique se a ferramenta, as peças ou os acessórios apresentam sinais de danos que possam ter ocorrido durante o transporte.
• Antes de utilizar a ferramenta, dedique o tempo necessário à leitura e compreensão deste manual. Descrição (fig. A) 1 Interruptor de velocidade variável 2 Botão de bloqueio do interruptor (DW217/DW221/DW226/DW236/DW246) 3 Selector de sentido de rotação

PORTUGUÊS 4 Dispositivo de bloqueio do veio (DW221/DW226/DW236/DW246/DW248) 5 Bucha de aperto rápido DW248 - Controlo antiparagem O recurso antiparagem foi projectado para ajudá-lo a controlar a perfuradora durante uma paragem e para impedir que a perfuradora lhe escape das mãos. O que pode acontecer quando fizer furos em aço ou quando utilizar perfuradoras de grande diâmetro em madeira. Se houver uma paragem, o motor liga-se e desliga-se com intervalos regulares. Há três sinais diferentes de alerta: - Fase de verificação: o indicador de travagem pisca uma vez sempre que pressionar o interruptor (1). O sistema electrónico funciona devidamente. - Fase de engrenagem: se a travagem persistir, o sistema electrónico faz parar a perfuradora e o indicador fica permanentemente aceso. - Modo de alerta: se o indicador piscar insistentemente, o sistema electrónico não funciona devidamente. Leve a perfuradora a um agente DEWALT autorizado. Segurança eléctrica O motor eléctrico foi concebido para uma única tensão. Verifique sempre se a tensão da rede corresponde à voltagem indicada na placa de identificação. A sua ferramenta DEWALT tem duplo isolamento em conformidade com o estipulado na norma EN 50144, não sendo, por isso, necessária uma ligação à terra. Substituição do cabo ou ficha Ao substituir o cabo ou ficha, elimine-os de forma segura; uma ficha com condutores de cobre a descoberto é perigosa quando entra em contacto com uma tomada com corrente. Extensões Se fôr necessário um fio de extensão, use um cabo especial, conveniente para a corrente desta ferramenta (Veja os dados técnicos). A dimensão mínima do condutor é 1,5 mm2. No caso de se usar uma bobina, desenrole o cabo todo.

Montagem e afinação Antes da montagem de acessórios e da afinação retire sempre a ficha da tomada. Inserir e retirar uma broca (fig. B)

• Abra a bucha rodando a manga em sentido contrário aos ponteiros do relógio e insira a haste da broca.
• Aperte com firmeza rodando a manga no sentido dos ponteiros do relógio.
• Para retirar a broca, proceda de forma inversa. DW221/DW226/DW236/DW246/DW248 Dispositivo de bloqueio do veio Estes modelos estão equipados com um dispositivo de bloqueio do veio (4).
• Carregue no dispositivo de bloqueio do veio para bloquear a bucha durante inserção e remoção da broca. Nunca carregue no dispositivo de bloqueio do veio durante a operação. Selector de sentido de rotação (fig. C)
• Para seleccionar a rotação, utilize o selector de sentido de rotação (3). Espere sempre que o motor deixe de funcionar completamente antes de mudar a direcção de rotação. Remoção da bucha (fig. E & F)
• Abra as garras da bucha até à posição máxima.
• Insira uma chave de fendas na bucha e retire o parafuso de fixação da bucha (6) rodando no sentido dos ponteiros do relógio.
• Insira uma chave Allen no veio e bata-lhe com um martelo como se indica. Modo de emprego
• Cumpra sempre as instruções de segurança e os regulamentos aplicáveis.
• Esteja informado sobre a localização de tubagens e de fios eléctricos dentro da parede. pt - 4 PORTUGUÊS
• Carregue apenas ligeiramente na ferramenta. Se aplicar força demais sobre a ferramenta não aumentará a velocidade de perfuração mas diminuirá o desempenho da ferramenta e poderá encurtar a sua vida útil. Antes da operação:
• Insira a broca indicada.
• Marque o ponto onde pretende executar um orifício. Ligar (ON) e desligar (OFF) (fig. A)
• Para pôr a máquina em funcionamento, prima o interruptor de velocidade variável. A pressao exercida sobre o interruptor de velocidade variável determina a velocidade de ferramenta.
• Para parar a ferramenta, liberte o interruptor “ON/OFF”. DW217/DW221/DW226/DW236/DW246
• Caso necessário, prima o botão de bloqueio na posição ON (2) para uma operação contínua e liberte o interruptor “ON/OFF”. O botão de bloqueio na posição ON só funciona à velocidade máxima.
• Para parar a ferramenta quando esta se encontrar em operação contínua, prima brevemente o interruptor “ON/OFF” e volte a soltá-lo. Desligue sempre a ferramenta quando acabar de trabalhar e antes de desligar da rede. Limpeza Conserve livres as aberturas de ventilação e limpe regularmente o corpo da máquina utilizando um pano macio. Ferramentas indesejadas e o ambiente Leve a sua ferramenta velha a um Centro de Assistência Técnica DEWALT onde ela será eliminada de um modo seguro para o ambiente. GARANTIA
• 30 DIAS DE SATISFAÇÃO COMPLETA • Se não estiver completamente satisfeito com a sua ferramenta DEWALT, contacte um Centro de Assistência Técnica DEWALT. Apresente a sua reclamação, juntamente com a máquina completa, bem como a factura de compra e ser-lhe á apresentada a melhor solução.
• UM ANO DE MANUTENÇÃO GRATUITA • Se necessitar de manutenção para a sua ferramenta DEWALT, durante os 12 meses após a compra, entregue-a, sem encargos, num Centro de Assistência Técnica DEWALT. Deve apresentar uma prova da compra.
• UM ANO DE GARANTIA • Para mais informações sobre os acessórios apropriados, consulte o seu Revendedor autorizado. Manutenção A sua Ferramenta Eléctrica DEWALT foi concebida para funcionar durante muito tempo com um mínimo de manutenção. O funcionamento satisfatório contínuo depende de bons cuidados e limpeza regular da ferramenta. Lubrificação A sua Ferramenta Eléctrica não precisa de lubrificação suplementar. pt - 5 Se o seu produto DEWALT se avariar por defeito de montagem ou de material, durante os 12 meses a partir da data da compra, garantimos a substituição de todas as peças defeituosas sem encargos desde que:
• O produto não tenha sido mal usado.
• Eventuais reparações não tenham sido efectuadas por pessoas estranhas aos Centro de Assistência Técnica DEWALT.
• Se apresente prova da data de compra. Para a localização do Centro de Assistência Técnica DEWALT mais próximo, queira consultar a parte de trás do presente manual.
